三相电对地电压是多少？相电压/线电压220V、380V关系详解

对地电压和相电压经常被放在一起讨论，但两者的含义并不相同。

对地电压，指电气设备发生接地故障时，接地设备的外壳、接地线、接地体等与零电位点之间的电位差。简单说，就是故障点相对大地的电位。

相电压是相线对中性线的电压。无论是三相变压器还是单相变压器，都有“相电压”这个概念，它由绕组匝数决定。而对地电压只存在于接地系统中：如果变压器中性点或单相中的零线（地）没有接地，系统和大地之间没有电气连接，自然也就不存在“对地电压”的说法。

对地电压之所以关键，是因为它决定了带电设备或导线的绝缘水平。如果绝缘选择不满足要求，就可能引起放电，甚至发生事故。

我国交流电压等级包括 750、500、330、220、110、60、35、10 kV 和 380/220V，其中市电为 380/220V。

市电就是通常所说的工频交流电（AC）。工业用电为三相 380V，指相线（俗称火线）与相线之间的电压为 380V。在三相四线制中，相线与零线间电压为 220V±10%。由于零线接地，因此相线与地线间电压同样为 220V±10%。民用电一般为单相 220V，即火线与零线间电压为 220V±10%。其实工业用电和民用电同属 380/220V 电源系统，只不过民用电仅使用其中一相。

如果三相电的相线与地线间电压为 380V，也就是说相线与零线间电压为 380V，就明显高于市电标准，不适用于 380/220V 的电机、电器。三相电中任意一条火线与地线之间的电压为 220V。

理想三相交流电压可以用下面这组公式表示：

V1 = A sin(2πft) = A sin(ωt)
V2 = A sin(2πft - 2π/3) = A sin(ωt - 2π/3)
V3 = A sin(2πft + 2π/3) = A sin(ωt + 2π/3)

其中 A 是电压峰值，f 是交流电压频率，ω 为角频率。

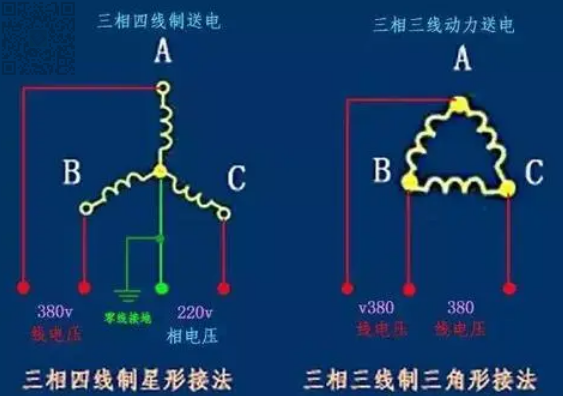

三相电负载的接法主要有两种：三角形接法和 Y 形（星形）接法。

三角形接法的负载引线为三条火线和一条地线，三条火线之间的电压为 380V，任一火线对地线的电压为 220V。

Y 形接法的负载引线为三条火线、一条零线和一条地线，三条火线之间的电压为 380V，任一火线对零线或对地线的电压均为 220V。
