5G NR参考信号家族全景：CRS为何被弃？开机搜网读懂信道校准逻辑

解调无线信号的前提，是先弄清楚这段信道把数据「揉」成了什么样——幅度怎么衰减、相位怎么旋转、定时怎么漂移。负责回答这个问题的，是穿插在数据中间、收发两端约定俗成的那批已知信号：参考信号（Reference Signal，RS）。打个比方，数据是货物，参考信号是随箱附带的校准色卡——接收端先看色卡在这段路上被磨损和染色成什么样，再据此还原货物的原貌。

ShareTechnote 这页是参考信号的「家族合影」页：它不展开任何一个成员的细节，而是回答三个问题——NR 相比 LTE 的家族成员发生了什么变化、每个成员各司何职、以及沿着开机搜网的时间线这些信号如何被逐一用上。

对刚从 4G 转过来的工程师，这一页是修正心智模型的关键：你在 LTE 里最熟悉的那个 CRS，在 NR 里不存在了。本专栏此前已分别深读过家族里的两位成员（《PBCH DMRS——广播信道的指纹》与《PTRS——相位噪声的追踪者》），本篇正好补上全景，把它们各自挂回家谱。

本篇导航：① 没有 CRS 的 NR → ② 家族合影 → ③ 一张带条款号的清单 → ④ 开机十五步 → ⑤ 排障视角

01 没有 CRS 的 NR：设计哲学的转向

原文开篇就把最大差异点破：NR 中没有 CRS（小区专属参考信号）。要理解这件事的分量，得先知道 CRS 在 LTE 里身兼多职——信道估计、小区识别、跨全小区的同步，都是它在扛。CRS 的形态由此注定：全带宽、常开、每个子帧都在，像电视台全天循环播放的测试卡——小区里的终端无论何时何地，抬头就能看到。

NR 为什么弃用？原文的表述是：这反映了设计哲学的转变——NR 依靠其他机制与信号来实现类似功能，为更高数据速率、更低时延、更高效率优化。

补充理解（行业通识）：CRS 那种「永远全带宽广播」的形态，与 NR 以波束赋形为中心、按需发送的思路天然冲突——massive MIMO 时代，信号应该跟着波束走、跟着业务走，而不是不论有没有用户都全天候洒满全带宽。

于是 LTE「一套 CRS 打天下」的模式，在 NR 里被拆成了两支队伍：解调用信号随各信道自带，测量用信号独立成军。这个拆分，正是下一节家族合影的构图逻辑。

02 家族合影：谁随信道走，谁独立单飞

原文用一张协议栈图给出全景：逻辑信道与 MAC 在顶层、传输信道居中、物理信道在底层，参考信号附着在各自服务的物理信道旁。读图五条规则，条条都是排障时用得上的判断依据。

第一条：每个需要解调的信道都自带 DMRS（解调参考信号），且互不共用——PBCH、PDCCH、PDSCH、PUSCH、PUCCH 五个信道各自携带自己的 DMRS，谁也不借谁的。第二条：PT-RS（相位跟踪参考信号）只跟随数据信道——它只画在 PDSCH 与 PUSCH 两个框里，别处无它。

第三条：CSI-RS 与 SRS 独立于任何信道框之外——两者为测量信道而生，不为解调某个信道而生。第四条：PRACH 不携带任何参考信号——前导（preamble）本身就是信号，无需再附一张校准卡。

第五条：箭头即方向——CSI-RS 箭头朝下（下行），SRS 箭头朝上（上行），这一上一下就是两兄弟的全部区别。

队伍	成员	服务对象	使命
解调随行队	五种 DMRS	PBCH、PDCCH、PDSCH、PUSCH、PUCCH	各信道的解调基准
解调随行队	PT-RS	PDSCH 与 PUSCH	相位噪声跟踪（高频段尤甚）
测量独立队	CSI-RS	无特定信道	CSI 获取与波束管理（下行）
测量独立队	SRS	无特定信道	信道探测（上行）
特例	PRACH 前导	自身	既是信道也是信号

03 一张带条款号的清单：排障时的检索字符串

原文给出的清单表共有十行，最实用的列恰恰是最容易被跳过的第三列——条款号。原文说得很直白：这一列是「可以粘进搜索框的字符串」，是每个信号真正被定义的地方。还请注意大格局：下行参考信号集中在 38.211 的 7.4.1 节，上行集中在 6.4.1 节——按方向检索，比按名字翻目录快得多。对 3GPP 协议体系不熟悉的读者，不妨借助技术文档类的系统整理来建立索引感，本页表格本身就是微型 CheatSheet。

参考信号	功能	3GPP 出处
SSB	同步检测	38.211-7.4.3.1、38.213-4.1
CSI-RS	CSI 获取、波束管理	38.211-7.4.1.5
PDSCH DMRS	PDSCH 解调	38.211-7.4.1.1
PUSCH DMRS	PUSCH 解调	38.211-6.4.1.1
PDCCH DMRS	PDCCH 解调	38.211-7.4.1.3
PUCCH DMRS	PUCCH 解调	38.211-6.4.1.3
SRS	信道探测	38.211-6.4.1.4
PBCH DMRS	PBCH 解调	38.211-7.4.1.4
PT-RS	PDSCH 相位跟踪	38.211-7.4.1.2
TRS	时间跟踪	38.331 的 NZP-CSI-RS-ResourceSet（trs-Info）、38.214-5.1.6.1.1

表里有两行需要特别注释，原文都给了明确的防坑提醒。第一是 TRS（跟踪参考信号）：它在 38.211 里并不是一个独立信号——它是把某组 NZP-CSI-RS 资源集的 trs-Info 置位后的「角色」，物理结构就是 CSI-RS，配置归属在 38.331。

别把 TRS 当成 38.211 里另有条款的信号去检索——你会撞见 7.4.1.6 的 RIM 参考信号，那是完全不同的东西。

第二是这份清单并不完备：38.211 还定义了定位参考信号（7.4.1.7）与 RIM 参考信号（7.4.1.6），两者都是真实的下行参考信号，只是与本页要讲的手机开机搜网流程无关而未列入。清单是按用途裁剪的，不是全量枚举——引用时心里要有这根弦。

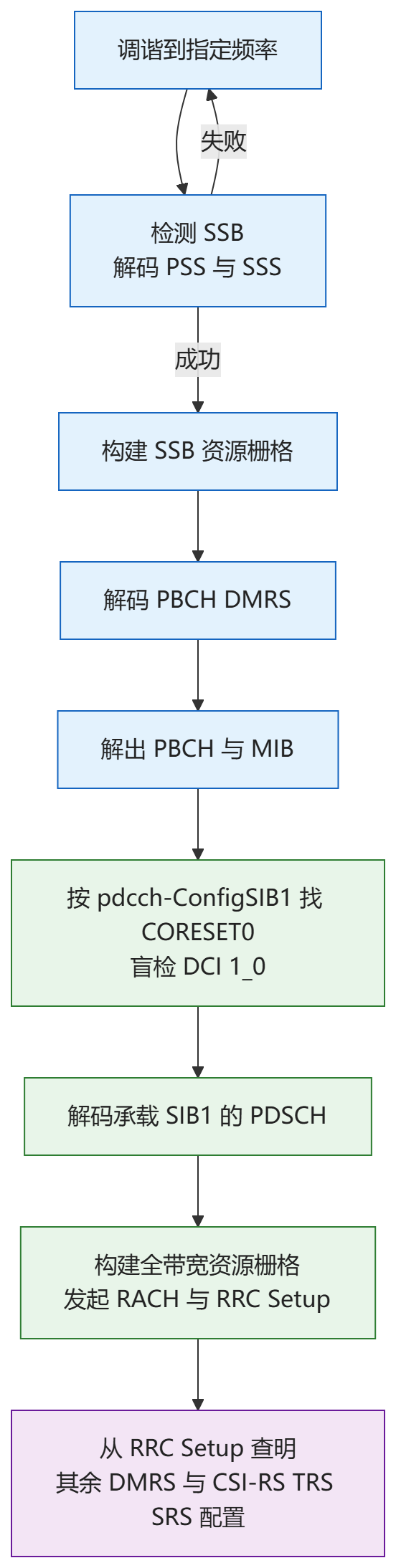

04 开机十五步：参考信号串起的搜网流程

这一页的第二大块内容，是把 NR 小区搜索（cell search）分解成十五步——原文坦承看似简单、实则每一步展开都是深水区。我把它压缩成主干流程，标出每一步里参考信号的角色。

前五步是 SSB 的领地：终端调谐到特定频率（怎么选这个频率本身就是一门学问，原文留作悬念）；尝试检测 SSB、解码 PSS 与 SSS，失败就回到调频重来；成功后构建 SSB 资源栅格；从栅格里解出 PBCH DMRS；借 DMRS 之助解码 PBCH 与 MIB。

第六到十步进入系统消息：按 MIB 里的 pdcch-ConfigSIB1 找到 CORESET0 与搜索空间的位置（靠预定义参数完成，而非配置信令）；盲检 DCI 1_0；解读这条 SI-RNTI 的 DCI 还需要时域资源分配表——注意原文强调的一个细节：此刻还没解码过任何 RRC 消息，时域资源分配只能来自 3GPP 预定义表；然后解码承载 SIB1 的 PDSCH，解码 SIB1 与其他 SIB。

最后五步走向连接：从 SIB1 读出信道带宽与中心频率等基础信息，构建全带宽资源栅格，发起 RACH，成功后解码 RRC Setup——直到这时，终端才能从 RRC Setup 里查明其余信道（PDCCH、PDSCH、PUSCH）DMRS 的精确资源粒子位置，以及 CSI-RS、TRS、SRS 等信号的配置。

把参考信号的时间线拎出来看，这条流程的性格就显现了：SSB 与 PBCH DMRS 是终端的「见面礼」，预定义位置、不劳配置；其余一切参考信号都是「签约后」按配置解锁的。这解释了第 15 步为什么存在——配置信息本身也要靠先解出来的信号一级级搬运进来，鸡生蛋的链条只能靠预定义参数来斩断。

05 排障视角：按信号对症状

最后是运维与测试视角（行业通识补充，原文未展开）。参考信号的家族结构天然就是一张排障索引表——卡在哪一步，就查哪个信号。

卡在开机第 2 步（反复搜不到小区）：查 SSB 的频点与周期配置、以及 PCI 规划——PSS/SSS 解不出，一切免谈。解出了 MIB 却进不了系统消息：查 CORESET0 与 SIB1 的调度配置，以及第 8 步那个预定义时域资源分配表的匹配。

附着成功后吞吐崩、BLER 高但 RSRP 正常：优先怀疑 DMRS 配置——图样类型、符号位置或序列参数两端不一致，解调基准失真，数据跟着遭殃。高频段（毫米波）场景特有的吞吐随时间抖动：想起 PT-RS 的相位跟踪职责（《PTRS——相位噪声的追踪者》有展开），查它是否配置、密度档位是否够。

波束管理异常、切换后信道状态信息不准：查 CSI-RS 资源集的配置与 TRS 的 trs-Info 置位——时间跟踪失准会连带相位与频率估计集体漂移。上行测量缺失、下行波束选不准：别忘了 SRS——上行方向的探测空缺，会通过 TDD 互易性拖累下行的波束决策。这些信令层面的异常排查，本质上都属于网络与系统信令分析的工作范畴。

再补一个「读规范」的收尾提醒：本页清单刻意不含定位与 RIM 两类参考信号，做特性测试时若涉及定位或跨链路干扰测量，要主动到 38.211 的 7.4.1.7 与 7.4.1.6 找定义，别把「本页没有」当成「规范没有」。

回头看这页的全景价值：它把 NR 物理层的一次深刻重组讲成了一张合影——LTE 用一张全天候的测试卡（CRS）服务所有人，NR 让每个信道自带校准卡（DMRS 各随其主）、另设两支专职测量队（CSI-RS 下行、SRS 上行），特例与隐藏成员各归其位。参考信号是物理层的隐形骨架：数据亮眼的表现，全靠这些不起眼的已知信号在背后撑着基准。

本篇核心要点

• NR 没有 LTE 的 CRS——设计哲学转向：从全带宽常开广播，改为按需、随波束、为高速率低时延优化
• 五个信道（PBCH、PDCCH、PDSCH、PUSCH、PUCCH）各自携带专属 DMRS，互不共用
• PT-RS 只跟随 PDSCH 与 PUSCH（数据信道）；CSI-RS 下行、SRS 上行，独立于信道之外专职测量
• PRACH 不带参考信号——前导本身就是信号

本篇核心要点（续）

• 条款号即检索字符串：下行 RS 集中在 38.211 的 7.4.1、上行在 6.4.1；TRS 的「条款」在 38.331 的 NZP-CSI-RS-ResourceSet（trs-Info）
• TRS 不是独立信号——是 trs-Info 置位的 CSI-RS 资源集角色；7.4.1.6 是 RIM 参考信号，别混淆
• 清单不含定位参考信号（7.4.1.7）与 RIM（7.4.1.6）——本页没有不等于规范没有

本篇核心要点（续二）

• 开机十五步的 RS 时间线：SSB 与 PBCH DMRS 预定义即得，其余 DMRS 与 CSI-RS、TRS、SRS 要等 RRC Setup 解锁
