海外玩家 DallasGrave 最近对 RTX 5090 动了电烙铁。他在显卡背板上外挂了一块带双 8-pin 接口的子板,与原生 12V-2x6 接口做并联供电。

550W 满载烤机连续跑了 48 小时,整组电源线缆与接头温度被压在了 40℃ 以下。这番大动干戈的硬件魔改,把高功耗显卡接口的散热压力再次摆上了台面。

三万元显卡上的防烧焦虑

高端显卡烧接口的案例并不少见。此前评测机构 Hardware Unboxed 测试非公显卡时,供电接口在故障熔损瞬间曾飙出 175℃ 高温,让不少高功耗显卡用户心里犯嘀咕。

在本地二手参考价中,一张 RTX 5090 普遍在 45000 元上下。花这么大代价买来的旗舰显卡,谁也不希望它因为插头接触问题变成返修件。

这位玩家动手改装,直接动机就是预防潜在的接口熔损风险。既然官方单接口容易出现大电流集中发热,他就尝试用物理并联的方式,人为增加一条电流分流通道。

看着别人拿电烙铁往三万元的显卡上招呼,反倒是围观的网友先红温了。这种魔改究竟动了哪些线路,又为什么能把线温压下来?

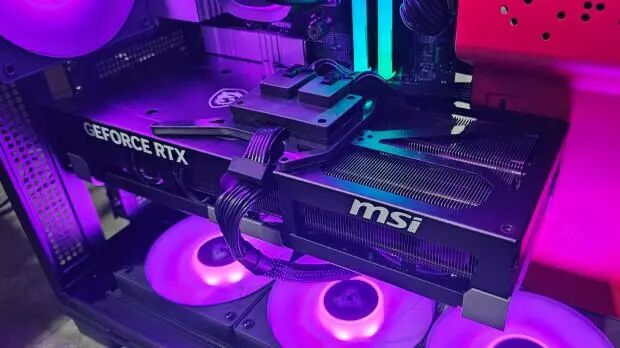

微星GeForce RTX显卡双8-pin并联子板改造特写

在焊盘上做并联和普通转接线有何不同

很多装机玩家首先会好奇,平时见到的三 8-pin 转 16-pin 转接线也能接三根电源线,为什么达不到这种降温效果?

普通转接线的汇合点在线缆尾部。无论电源端插了几根 8-pin,电流最终都要通过唯一一个 12V-2x6 插头塞进显卡,端子内部微小的接触电阻依然承受着全额大电流。

DallasGrave 的做法是在显卡 PCB 背面,直接把引脚焊盘引出来。他在原接口底部焊接了一块取电小板,再用导线连到固定在背板上的双 8-pin 子板。

这样一来,电源的 12V-2x6 线缆与两根 8-pin 线缆在显卡板级层面实现并联。电流不需要全挤在原装插头的几对小金属片里,接触负担在进入显卡前就被分散了。

供电方案 12V正极有效导线数 550W满载单线电流估算 电流汇合瓶颈位置
原生12V-2x6单线 6根 约7.0A至7.6A 单个16-pin插头端子
普通多8-pin转接线 最终端子处6根 最终端子仍约7.0A至7.6A 最终16-pin插头端子
双8-pin并联子板改装 12根(原线加双8-pin) 约3.0A至3.8A 显卡PCB焊盘处汇合

40℃背后的电气算术与数据局限

根据改装玩家公布的数据,整张卡在三根电源线同时接入后,每根导线和导体的电流降到了 3A 左右。

导线发热遵循焦耳定律,热损耗与电流的平方成正比。电流从单线 7A 以上骤降到 3A 左右,发热功率直接降低了数倍,这是线缆温度维持在 40℃ 以下的核心原因。

不过这组数据需要看清范围。40℃ 记录的是线缆外皮与焊点引脚的温度,显卡核心与显存依然承受着 550W 的庞大热量,芯片该散出的热量一点都没减少。

同时,这套持续 48 小时的测试并没有交代详细的环境室温与机箱风道条件,也没有提供同环境下改装前的标准温升对照,具体降温幅度还缺少更规范的实验室数据。

极客验证很精彩但普通玩家切勿跟风

增加物理接触点确实能有效降低电流密度,但把这种方案搬到日常装机中,代价远大于收益。

在显卡高密度的供电脚位上手工焊接,对烙铁功率和温控要求极高,极易导致连锡或焊盘脱落。加上背板空间紧凑,稍有绝缘疏漏就会造成短路甚至烧卡。

三万元买来的旗舰显卡一旦动了烙铁,官方保修必然当场失效。而且外挂子板和三根粗壮的电源线,长期使用还会给显卡尾部带来沉重的机械下垂应力。

这次改装更像是一场对现有供电冗余的工程质询。它证明了分散电流路径在物理上的有效性,但真正的安全感,终究需要厂商在接口设计与板载供电上给出更宽裕的冗余。

面对 500W 以上的旗舰显卡,大家装机时会更愿意信任原生 12V-2x6 接口插紧用,还是希望厂商能回归原生多路 8-pin 方案?欢迎在评论区,或者到 云栈社区 一起聊聊你的看法。
