i.MX6ULL开发板改迷你网络电视：单核A7软解H.264上屏全记录

家里那块 i.MX6ULL 是单核 Cortex-A7，没有 VPU（视频硬解单元），内存 489MB。翻译一下：H.264 全靠 CPU 一颗核硬啃。某天盯着它那块 1024x600 的小屏，冒出个念头：能不能把它做成一台真正的电视？插上电自己联网、自己出画面、能换台。

终于有时间给它做完了。现在它每天早上跟我一起开机，播 360p 直播源，20 FPS 上下，能摸屏换台，也能按板载那两个小按键换台。

源码和整套 macOS 上的开发环境都在这里，AGPL-3.0 开源：

https://gitee.com/morixinguan/100ask_imx6ull_for_mac

先说明一句：本文只讨论技术实现，不提供任何直播源地址，实际使用时请使用你自己拥有合法接收权限的源。

下面这几张不是渲染图，是从板子显存里直接抓出来的真实画面（仅为技术演示）。

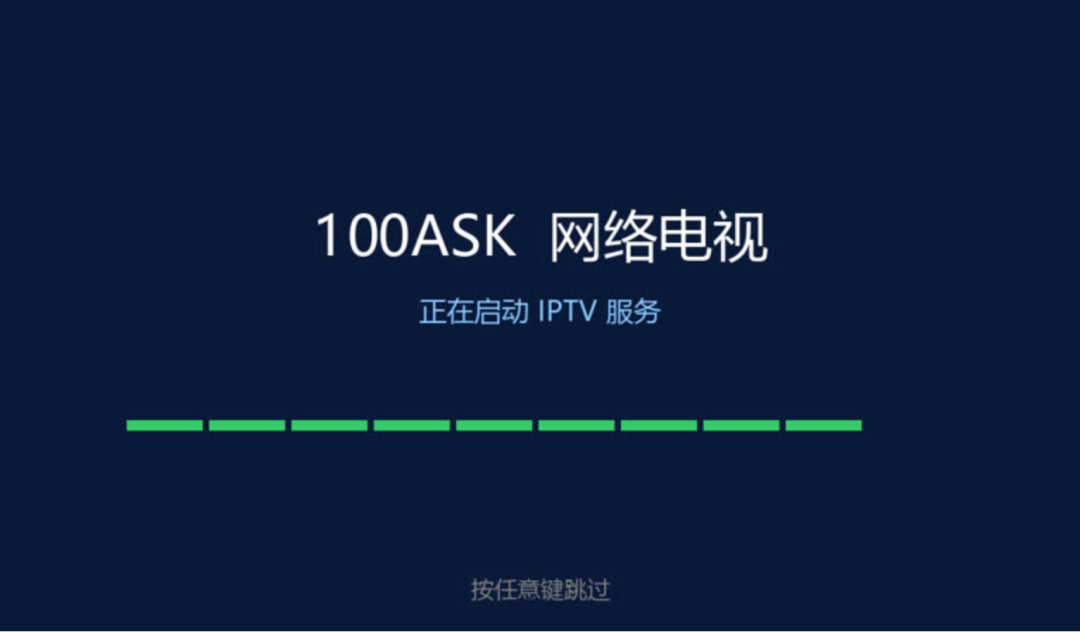

开机动画：

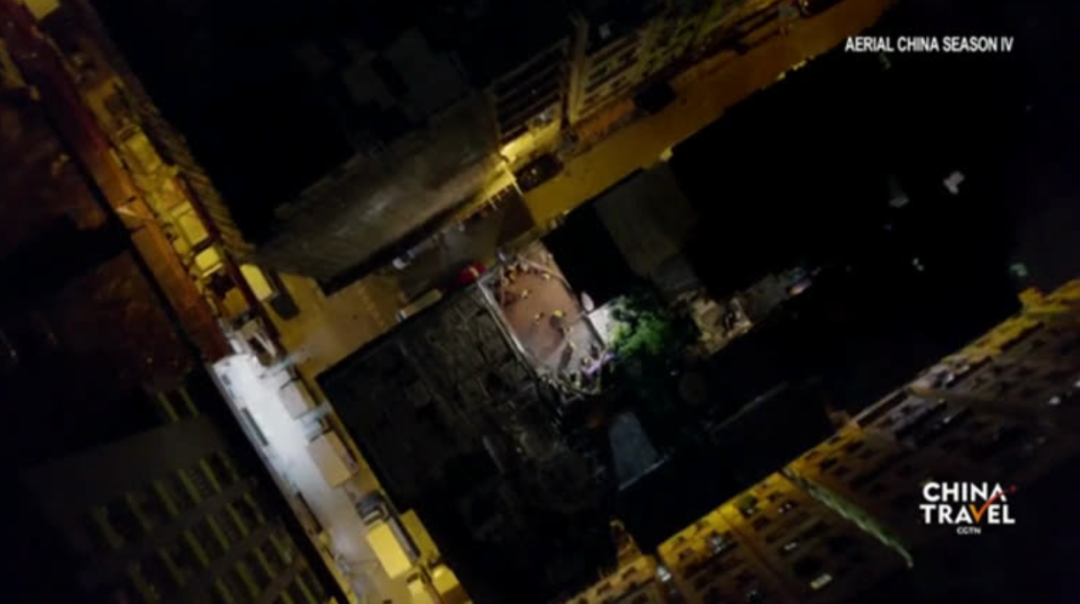

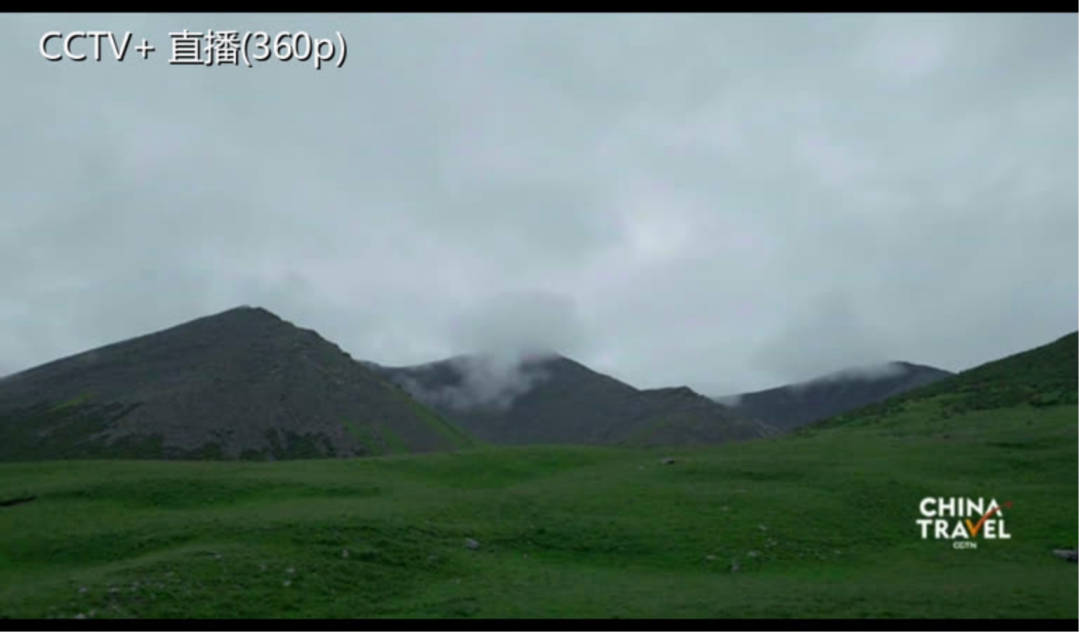

正在播放：

左上角那行白字是换台后叠 8 秒的频道名水印，到点自己消失。

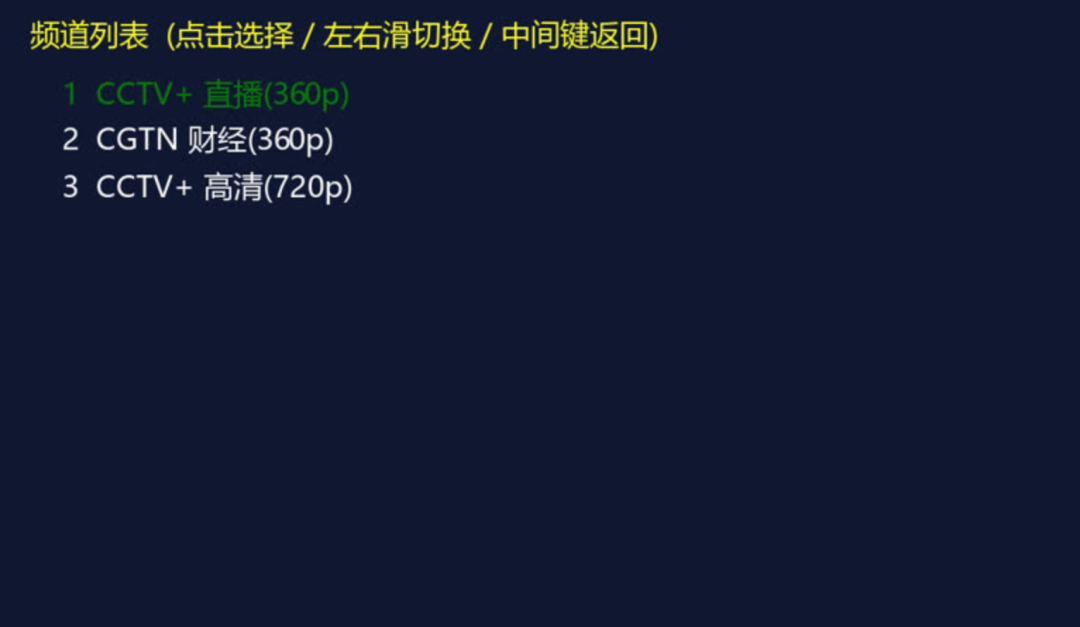

点屏幕中间那块会弹出频道列表，当前台是绿的（下图里的频道名仅为技术演示）：

先说清楚：这板子有多弱

i.MX6ULL 是单核 Cortex-A7，没有 VPU（视频硬解单元），内存 489MB。我上电后一条条查出来的底细：

• SoC：i.MX6ULL，单核 Cortex-A7
• 内存：489 MB
• 内核 / 根文件系统：Linux 4.9.88 / Buildroot 2020.02（glibc 2.30）
• 屏幕：fb0 = 1024x600，32bpp
• 触摸 / 按键：电容屏 + 板载两个 gpio 按键
• 网络：RTL8723BU WiFi（这颗后面坑了我一下）
• 显示输出：LCD 之外还有 HDMI，靠一颗 sii902x 转接芯片

板子还带了音频（wm8960）、SPI、I2C、看门狗这些，能玩的挺多。只是这次用不上。

思路：一行像素都不自己画

一开始我想的是拉流、解码、写屏全自己干。想了两分钟放弃了：软解 H.264 不是周末能写完的东西。

可板子上本来就跑着 ffmpeg 4.2.3。那就让它干重活。

最后写出来的主控程序不到 700 行 C，只干四件事：

• 读频道表，决定现在该播哪个地址
• 拼一条 ffmpeg 命令，fork + execvp 出去
• 收触摸、按键、信号，翻译成换台 / 菜单 / 退出
• 看护 ffmpeg 子进程（掉了重连），顺便盯着屏幕别黑、别闪光标

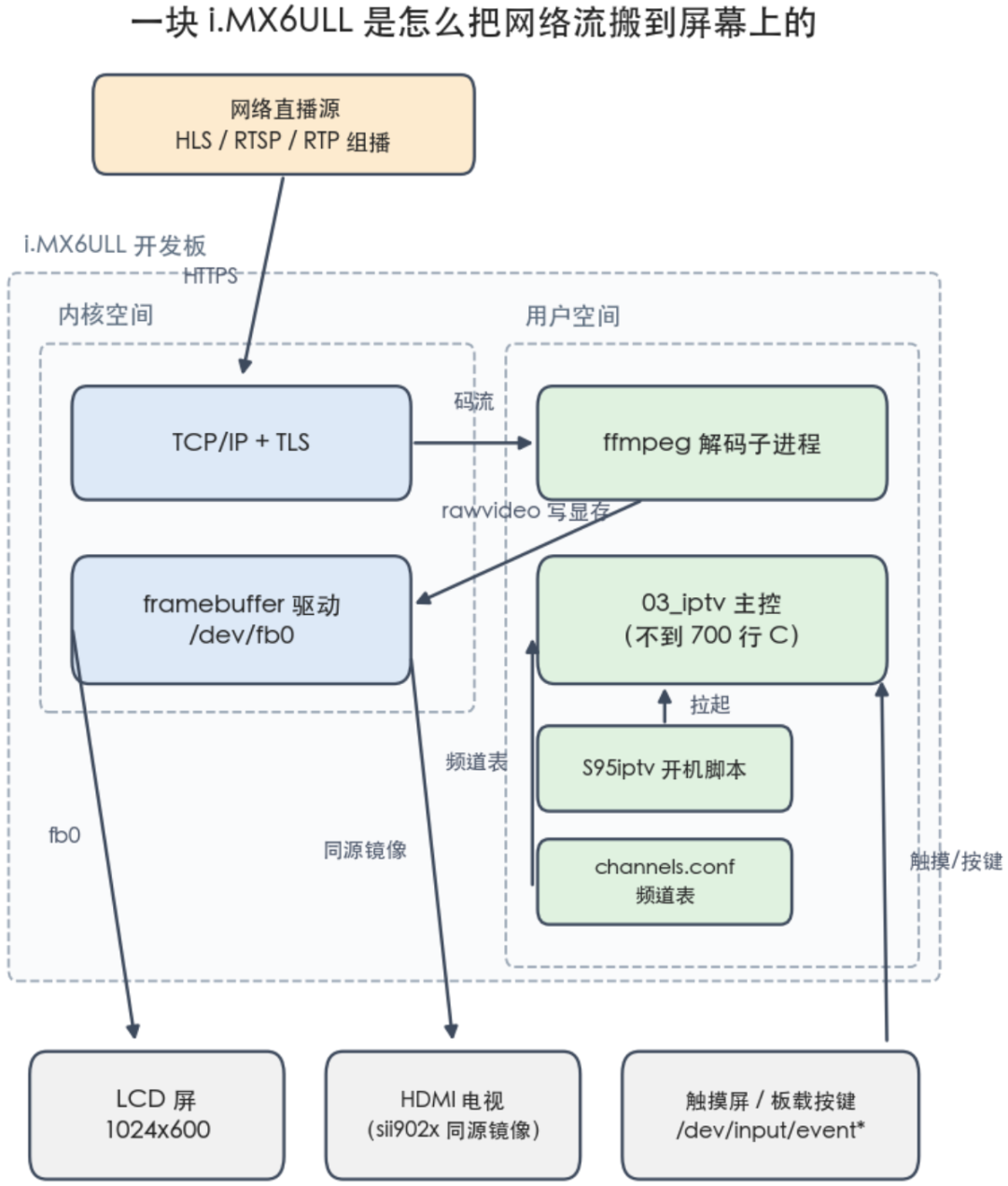

画出来是这样：

这么分层的几个理由：

• 解码交给 ffmpeg：自己写 H.264 解码不现实。
• 输出直接写 /dev/fb0：板子没跑 X11/Wayland，fbdev 是最短路径。
• ffmpeg 当子进程：崩了不拖垮主控，换台就是杀掉重启。
• 换台用信号：串口里一条 kill 就能换台，调试太方便了。

核心其实只有一条命令

主控最实在的产出，是拼出一条 ffmpeg 命令。真实长这样：

ffmpeg -nostdin -loglevel warning \
-rw_timeout 15000000 -probesize 10M -max_delay 800000 \
-i "https://.../index_4.m3u8" \
-map 0:v:0 -an \
-sws_flags fast_bilinear \
-vf "scale=1024:600:force_original_aspect_ratio=decrease,pad=1024:600:(ow-iw)/2:(oh-ih)/2:color=black,drawtext=text='频道名':x=36:y=28:fontsize=34:enable='lt(t,8)'" \
-pix_fmt bgra -f fbdev /dev/fb0

几个不那么显然的参数：

• -rw_timeout：15 秒读不到数据就让 ffmpeg 自己退出，交给主控重连。不然它会卡在一条死链上一动不动。
• -an：关音频。音频解码还要再吃一截 CPU，而这板子没接音箱。
• enable='lt(t,8)'：频道名水印只显示 8 秒。
• -sws_flags fast_bilinear：别用默认的 bicubic，那是 ffmpeg 最慢的一档缩放。

最后一个是后面调优时才发现的关键，先记着。

开机：别让用户盯着黑屏

第一版跑起来的时候，从通电到出画面要黑着等几十秒，跟死机没区别。真机顶盒不是这样的。

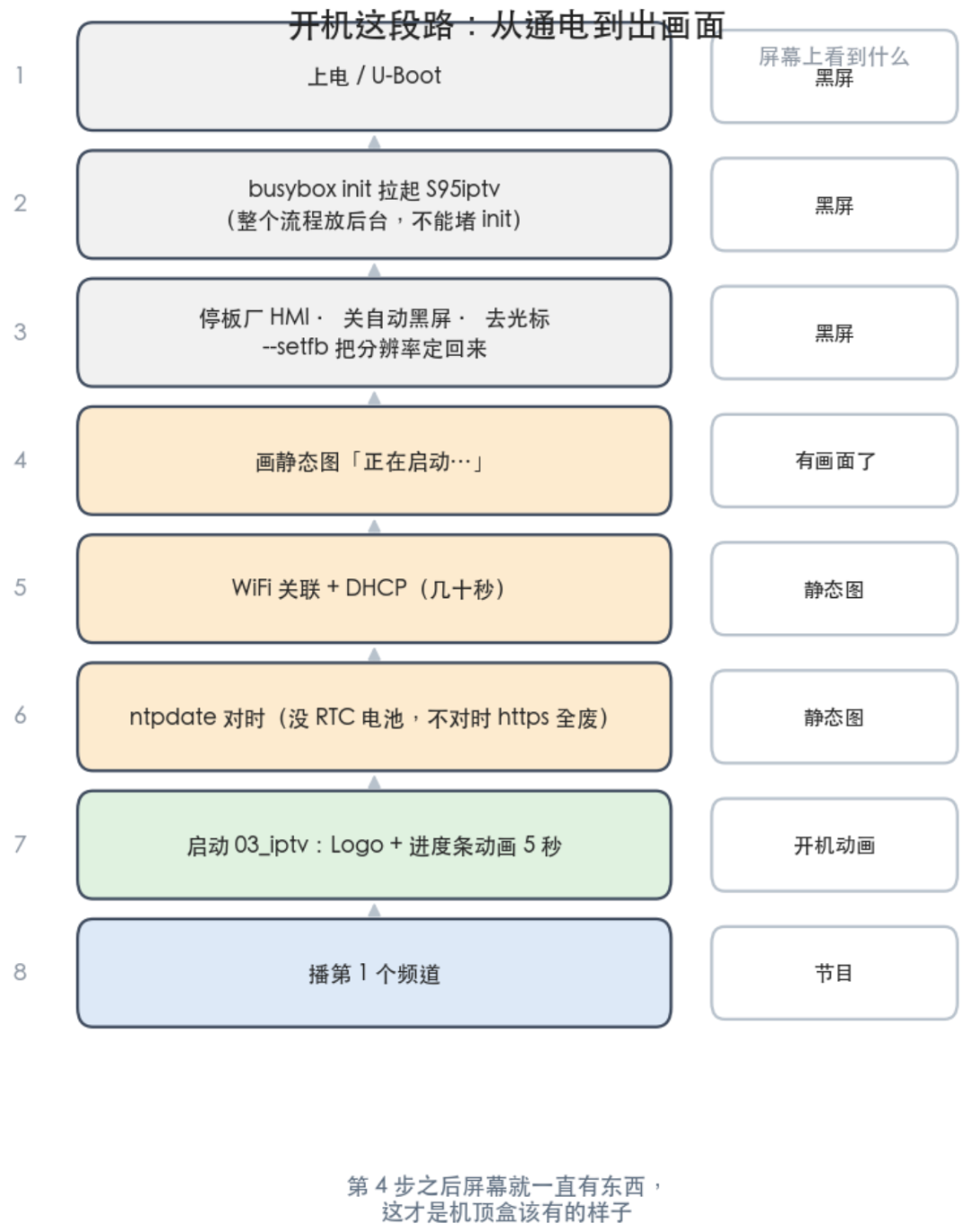

改成两段：上电就先画一张静态的"正在启动"，把联网、对时那几十秒盖住；播放器起来后再放一段 Logo 加进度条的动画：

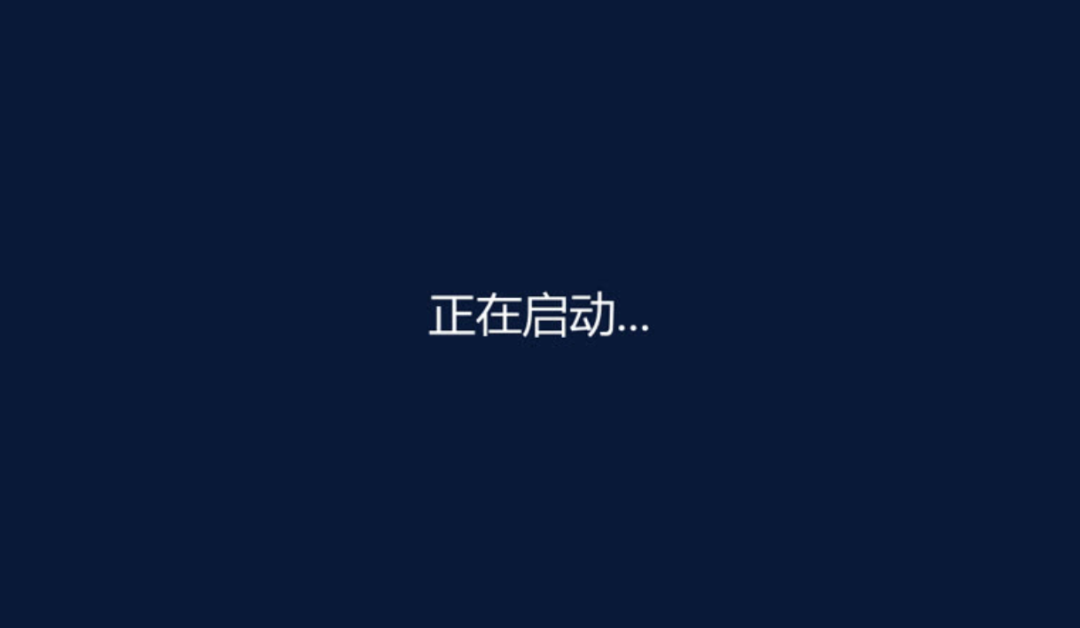

阶段一长这样（联网那几十秒屏幕上就是它）：

有个细节：画这张图之前，脚本先把 fb0 的分辨率改回面板原生的 1024x600。原因后面讲 HDMI 那段说。

动画默认 5 秒，摸一下屏、按个键、或者发个信号都能跳过。想换成真正的开机广告，往 /etc/iptv/ 丢一个 boot.mp4 就行，不用改代码。

交互：屏幕分三块，够用

没上 UI 框架。屏幕切三份：上三分之一上一台、下三分之一下一台、中间弹列表；板载两个按键映射成上下；串口里 kill -USR1 也能换台。

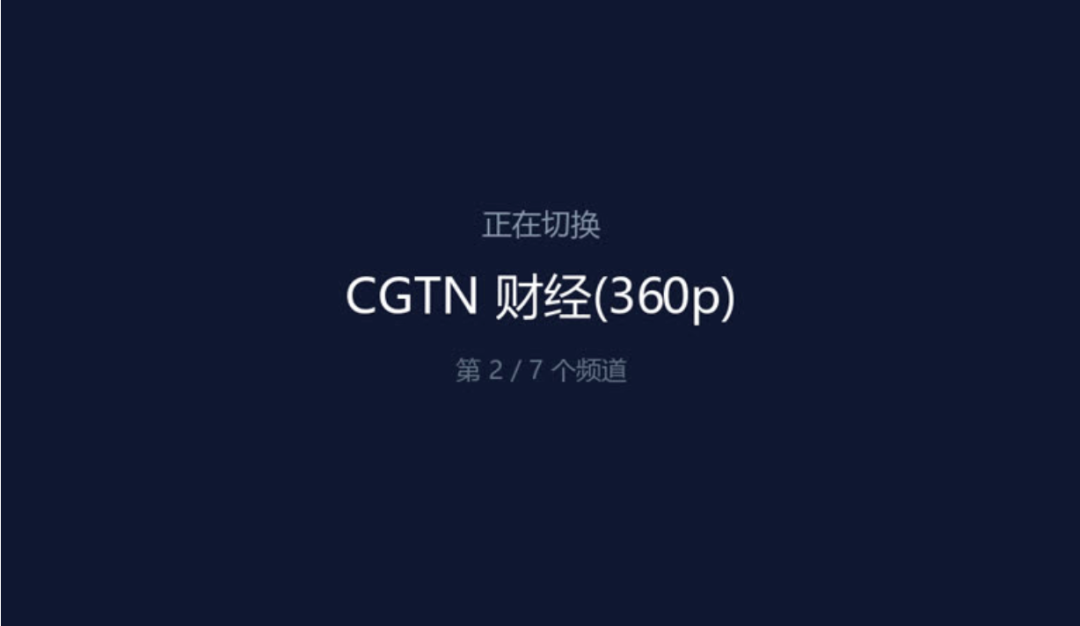

换台中间有 1 到 2 秒空档（HLS 要重新探测加缓冲，改不掉）。这段时间屏幕上还留着上一个台的最后一帧，看着就像按了没反应。所以切台时先顶一张静态提示上去，0.3 秒就能画完：

起播慢治不了，但"看得出它在切"和"以为死机了"是两种体验。

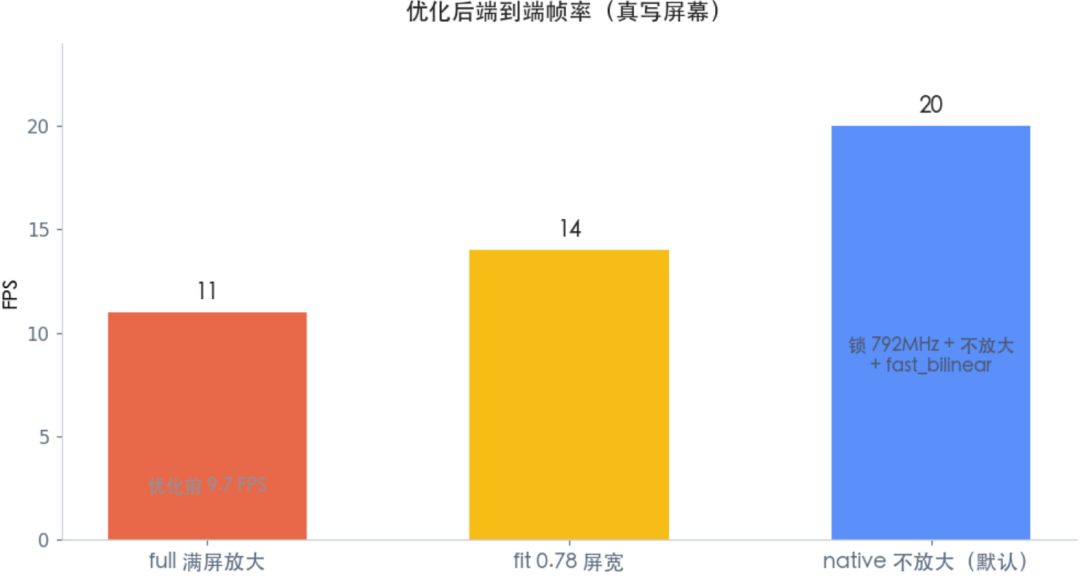

从 9.7 FPS 到 20 FPS

第一版能播了，但只有 9.7 FPS，动起来一顿一顿。我以为是解码太慢，毕竟单核。

实测之后发现完全不是。

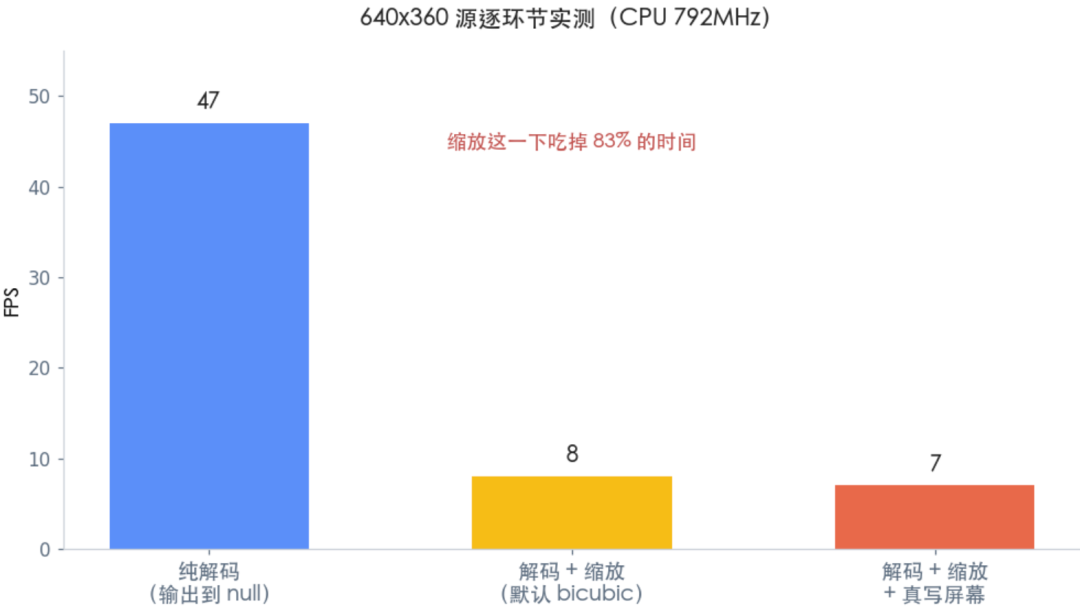

把 640x360 的源拆开单独测（CPU 锁 792MHz）：纯解码、输出到 null，能到 47 FPS；加上缩放到 1024x600，直接掉到 8 FPS。

贵的根本不是解码，是 swscale 的插值。缩放这一下吃掉了 83% 的时间。

于是按顺序做了三件事：

1. 把 CPU 锁在 792MHz。默认的 ondemand 策略实测就赖在 198 / 528MHz，满载了都来不及升。9.7 到 14 FPS。
2. 不放大。1:1 直通，四周补黑边。14 到 20 FPS。
3. 缩放换 fast_bilinear。满屏档从 8 提到 14。

最后 360p 源稳定在 20 FPS，画面不抖。代价是画面只占屏 62%，四周有黑边。

过程中撞到好几个反直觉的结论：

• 想把写屏带宽省一半，把 fb0 切成 16bpp，结果更慢（16 vs 21 FPS）。rgb565 的转换路径没有 bgra 优化得好。
• 加 -threads 1 反而从 19 掉到 14 FPS。单核上多线程也能让解码和缩放流水重叠。
• 放大到 85% 屏宽和放大到 100% 几乎一样贵。开销花在"放大"这个动作上，跟放大多少关系不大。所以要么不放大，要么直接满屏，中间档没意义。
• 挑源比优化管用：有个国际新闻源的最低档正好是 1024x576，跟屏幕一样，不用插值，实测 13 FPS，比 640x360 放大到满屏（11 FPS）还流畅。
• HLS 的 master.m3u8 会让 ffmpeg 默认挑码率最高的变体。有个源最高档是 1080p / 4.6Mbps，这块板实测 0 帧。所以频道表里要直接写低码率的子地址。

踩过的坑（这段最值钱）

画面根本没写进去，但一切看起来都正常。 这是最坑的一条。fbdev 的像素格式得跟 fb0 位深对上，写死 bgra 时 ffmpeg 只报一句 Pixel format bgra is not supported, use rgb565le，进程照样跑，日志照样有。

而且这块板的 fb0 参数每次重启还可能变，实测出现过 1024x600/32bpp 和 1280x720/16bpp 两种。现在程序启动先读 sysfs 决定尺寸和 pix_fmt。想确认画面到底有没有写进去，md5sum /dev/fb0 连采两次看变没变最快。

看十分钟自己黑屏。 内核的 console blanking，默认 600 秒。背光其实是好的，别去调背光。sysfs 那个 consoleblank 文件在这块板是只读的，写它只会 Permission denied。真正管用的是三层：fw_setenv 加 consoleblank=0、开机脚本往 tty1 写 ESC[9;0]、播放器每 10 秒再补写一次。

画面上一直有个光标在闪。 那是 fbcon 画在 framebuffer 上的，跟 ffmpeg 抢同一块显存（printk 和 getty 的登录提示也会直接叠在视频上）。要解绑的是 vtcon1 不是 vtcon0，vtcon0 是 dummy device 的空壳。

开机后串口敲命令没反应。 busybox init 串行跑 /etc/init.d/S*。我之前把联网和对时写在前台，ntpd 没网时卡住，init 被堵死，串口再也要不到 shell（有回显，命令不执行）。整个流程必须用 ( ... ) & 放后台。

WiFi 怎么都连不上。 RTL8723BU 在 wlan0 上 carrier 恒为 0、发不出数据帧，日志反复 nolinked power save；NetworkManager 还会跟手动的 wpa_supplicant 抢接口。重载驱动关掉省电、停掉 NetworkManager、改用 wlan1，就通了。

接上电视之后，坑更深

这块板的 HDMI 不是独立显示通道。SoC 没有 HDMI 控制器，底板上是一颗 sii902x 发射芯片，把 LCDIF 的并行 RGB 信号转成 HDMI，绑的还是同一个 fb0。所以电视上看到的就是 fb0 的内容，不存在第二块显存。

插上 HDMI 的那一刻，驱动会读电视的 EDID，然后直接把 fb0 从 1024x600/32bpp 改成 1280x720/16bpp。播放器还按旧参数输出，轻则画面错位，重则一帧都写不进去。

更麻烦的是 LCD 被连累：面板物理只有 1024x600，一个物理像素对一个数据像素，不会自己缩放。你给它一路 1280x720 的信号，它只能按自己的时序去采，采不到的地方就是黑边，实测左边黑了约五分之一。

一个 fb0 接两块屏，分辨率只能二选一。所以留了个开关：默认优先 LCD，开机时把 fb0 改回面板原生时序（电视自己缩放，画面完整）；想让电视点对点最清晰，设 IPTV_SCREEN=hdmi 保持 1280x720，代价是 LCD 有黑边。

频道从哪来

网上流传的那些电视台 m3u8 聚合列表基本都是未授权转发的盗链源，别用，也别放进频道表。用你自己有接收权限的源：

• 家里运营商 IPTV 的组播地址（rtp://239.x.x.x:xxxx）：你已经付过费的业务，从自家 IPTV 盒子的设置里查，或者用运营商公开的频道列表文件就能拿到，最稳也最合规。
• 电视台官网 / 官方 CDN 上免费公开的那部分直播地址。

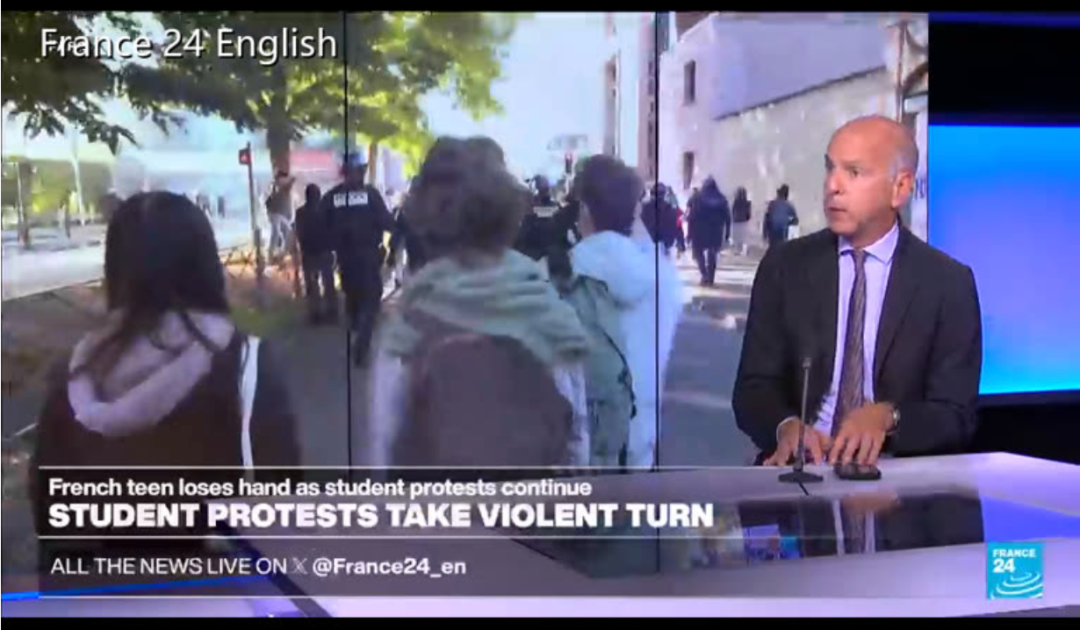

试过一个国际新闻台的官方 HLS，最低档正好 1024x576，播起来最舒服（下图仅为技术演示）：

顺便提醒：电视台自己公开的那批海外公共频道，在普通家庭宽带下基本连不上，别在这上面耗时间。

还能往哪走

板子上挂着一个 PXP 硬件 2D 加速器（/dev/pxp_device），缩放和色彩转换本来可以甩给它，只是板上 gstreamer 没装对应插件。自己写 PXP 调用（mmap + ioctl）预计还能再翻一倍。

想省事呢就换带 VPU 的平台。i.MX6ULL 天生没这个单元，360p 下 20 FPS 已经是这颗核的诚实水平。

别的方向：用 LVGL 画更讲究的 OSD（得处理它跟 ffmpeg 抢 fb0 的问题，双缓冲或者 overlay）；音频其实已经支持 alsa，只是这块板没接音箱，默认关着。

说回这块板子

我买这块 100ask（韦东山老师团队）的 i.MX6ULL 本来是想学驱动的，结果先拿它当了一回电视。

做完这个项目之后，我觉得它特别适合干这种事，原因很实在：

• 屏幕、电容触摸、按键、WiFi、HDMI、音频全都在板子上，插上就能用，不用额外买一堆模块。做"看得见摸得着"的项目，这点太重要了。
• 资料是公开的。我全程查的是 100askTeam 在 GitHub 上的那群仓库，Linux 4.9.88 内核源码、裸机例程、驱动实验源码和文档、还有《嵌入式 Linux 应用开发完全手册》都在里面，对着板子上的实际情况一条条核对，都能对上。
• 它足够"弱"，弱到你必须去理解每一层。就这么一块没有 VPU 的单核 A7，逼着我把 framebuffer 像素格式、evdev 输入、HLS 分片、swscale 缩放全都摸了一遍——这些恰好就是嵌入式 Linux 应用开发最核心的那几条路。

板子的资料和社区都还在更新。碰到卡住的地方，能翻到别人踩过的记录，比一个人对着 datasheet 硬扛强太多。

真正值钱的其实不是那 700 行代码，是踩坑清单里那十几条。每一条都是熬出来的。

想自己动手

工程就在 examples/03_iptv/：一个 660 行的 main.c、一份频道表、一个开机脚本。整个仓库（含 macOS 上的交叉编译工具链、串口和 ZMODEM 下发脚本，还有另外两个例程）在这儿，AGPL-3.0 开源：

https://gitee.com/morixinguan/100ask_imx6ull_for_mac

编译和部署：

make -C examples/03_iptv deploy

推上去之后 /etc/init.d/S95iptv start 就开始播了。

软件分层、数据流、进程模型、每个模块怎么实现的，还有完整踩坑清单，都写在 examples/03_iptv/ARCHITECTURE.md 里，配了流程图，可以对着源码看。
