米尔电子最近拿出一套车载双视觉方案，一套系统同时做两件事：360环视负责监控车外，DMS驾驶员监测负责盯着车里的司机。

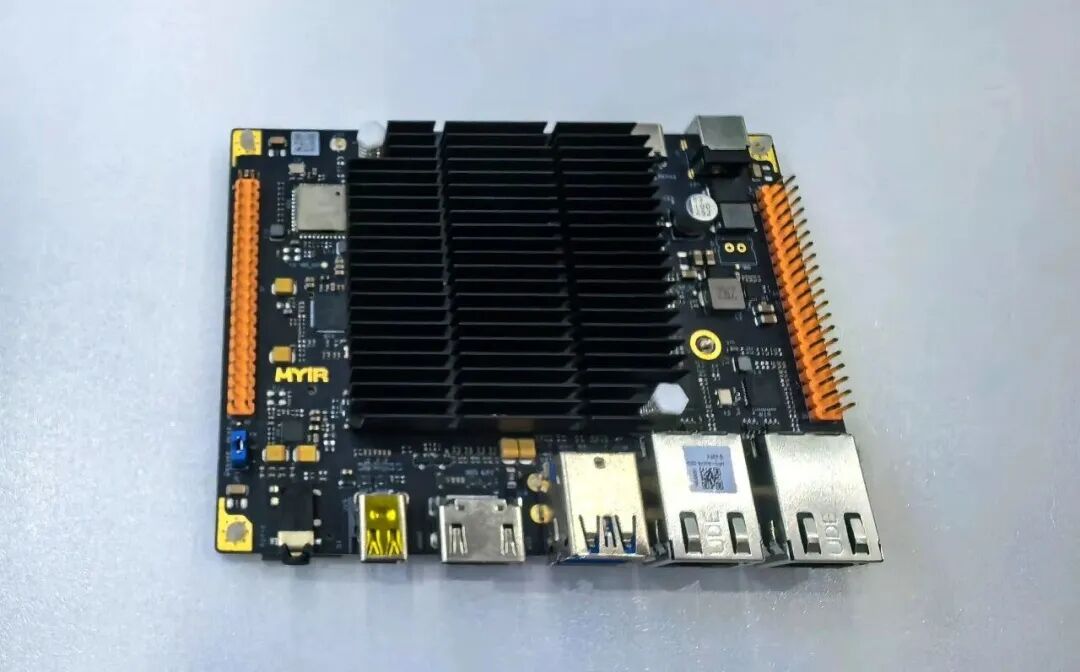

这套系统使用的硬件平台是RK3576，四核A72加四核A53，GPU是Mali G52，还内置一颗6TOPS的NPU。
系统跑的是Linux 6.1.75，摄像头配置为四路720P鱼眼加一路1080P MIPI RGB，这颗RGB专门用来监控驾驶员。
这套方案很直观，也是行业里常见的做法：整条链路全交给OpenCV，采集、去畸变、透视投影、鸟瞰拼接、显示一条龙。功能一次就调通了，四路鱼眼拉直、拼成俯视图，逻辑全对，相当完美。
但是一测端到端延迟，居然有300毫秒，远超25fps对应的40ms帧延迟预算。也就是说车开起来，屏幕上是0.3秒之前的世界，这玩意装上车没法用。
问题出在哪？我第一反应是四路视频同时算，A72扛不住了。但仔细剖析了一遍，才发现实时性的瓶颈并不在算法复杂度。真正让延迟飙到300ms的根本原因居然在搬数据——全链路在密集搬运不必要的数据。

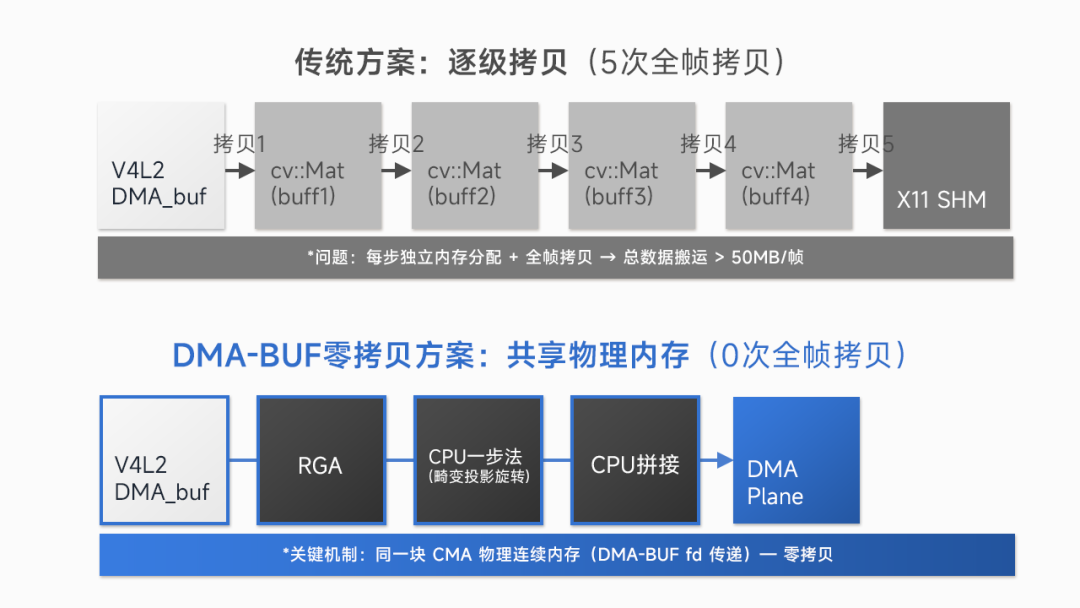

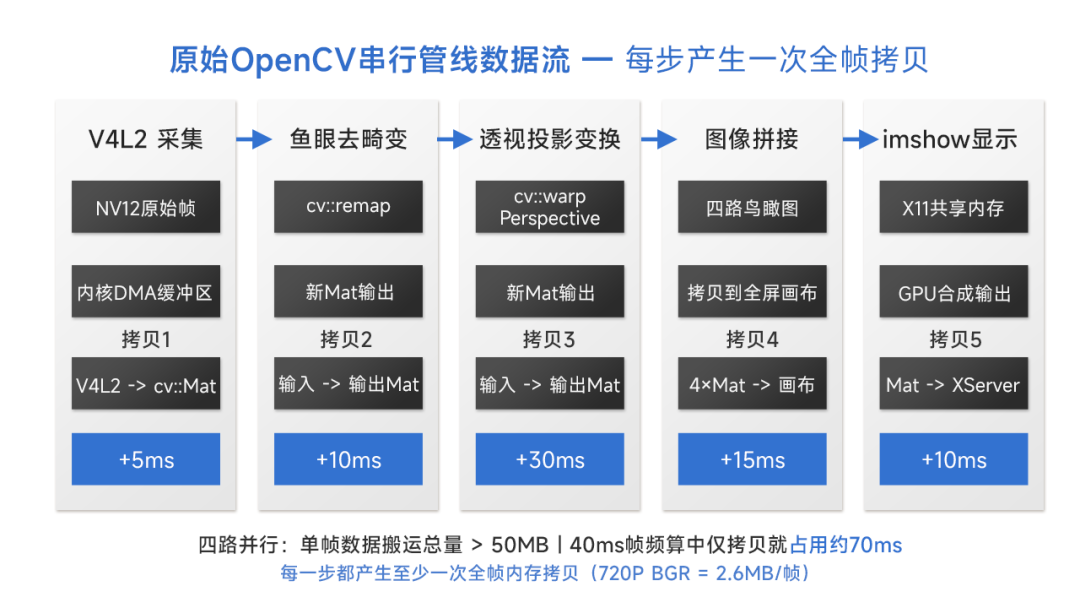

上面这张图就是原方案的五个步骤，串着跑，每一步都要把整帧图像在内存里倒腾一遍。720P的BGR帧，一帧就是2.6MB，四路相机并行，一个处理周期光搬运就超过50MB。这还没算OpenCV函数内部那些看不见的临时缓冲。
打个比方，等于请了四个大厨炒菜，每道工序之间还要派卡车把锅端去另一个厨房，端锅的时间比炒菜还长。
为了突破CPU的性能瓶颈，把去畸变和投影变换搬到了GPU，用OpenCL跑。效果还是有的，去畸变从10ms干到1ms，投影从30ms压到8ms。但是cv::Mat和cv::UMat是两套内存，数据进出GPU要显式上传下载，一来一回25ms。结果省下来的31ms加速，被这25ms搬运吃掉一大半。

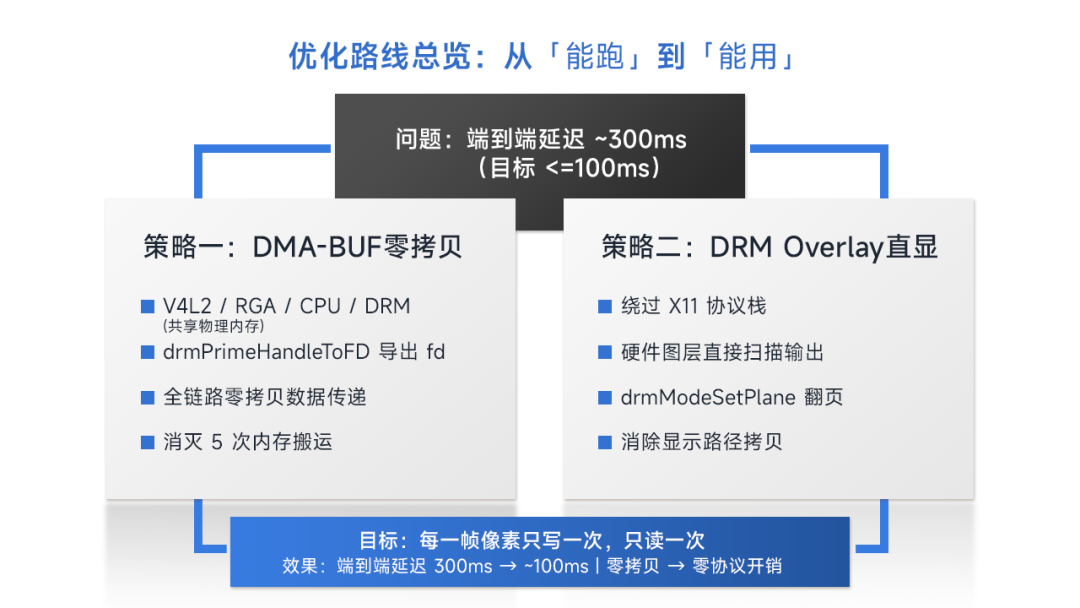

到这一步，方向就很清楚了：别再琢磨更快的算法，应该把拷贝本身干掉。
米尔给出的解法是DMA-BUF。说白了就是：让V4L2、RGA、CPU和DRM四家共用同一块物理内存。互相传个文件描述符就行，谁都不许复制数据。

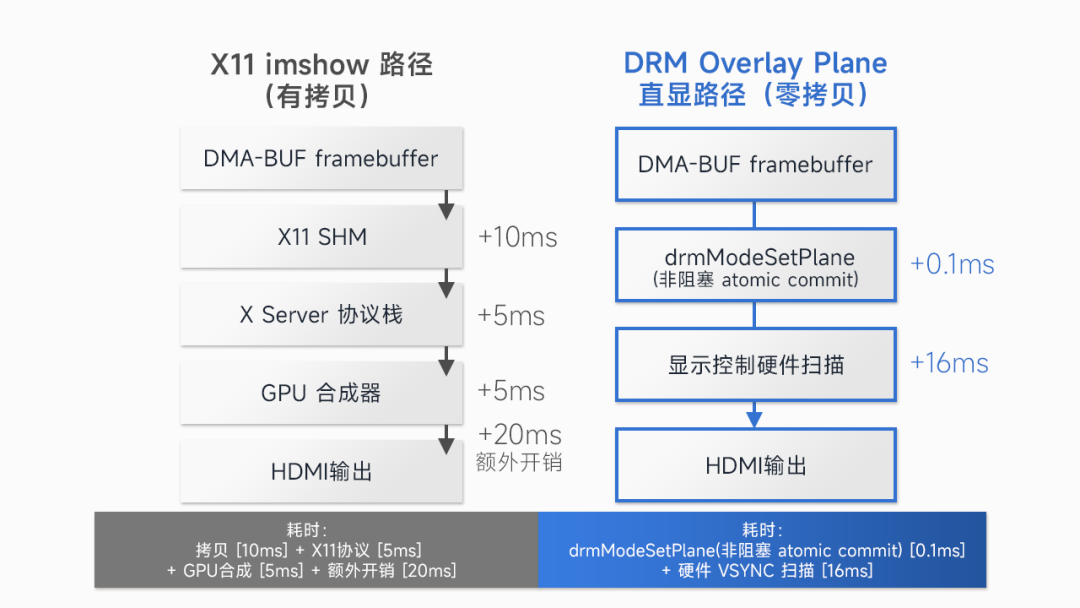

显示端也同步配合，把cv::imshow换掉。直接调drmModeSetPlane，把内存挂到Overlay Plane上，硬件按VSYNC扫描出画面。提交动作0.1ms，还是非阻塞的，顺带把X11这个中间商开除了。
优化后的整条管线，捋一遍大家感受下。

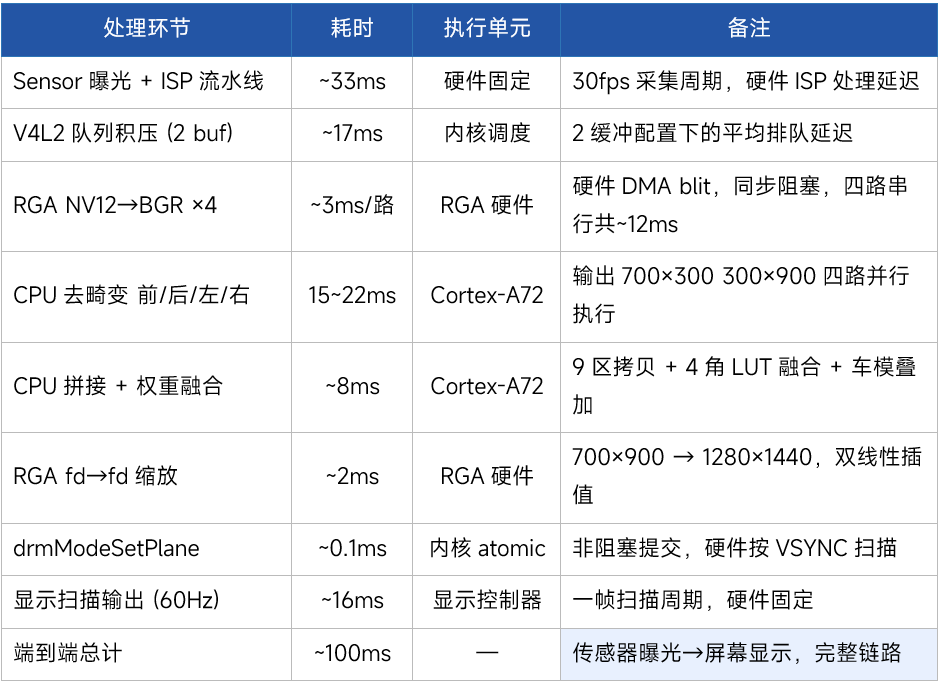

摄像头通过V4L2直接DMA写进物理内存，全程CPU都没什么事做，几乎处于空闲状态。RGA做NV12转BGR，硬件搬运，一路约3ms。CPU做去畸变，cv::Mat直接架在DMA-BUF映射出来的指针上，一次额外内存分配都没有。鸟瞰拼接也在CPU上，九宫格布局，权重图融合，再贴个车模，8ms。接着交给RGA做一次fd到fd的缩放，还是硬件DMA，2ms。最后drmModeSetPlane绑定显示层，直接推送到屏幕。
从采集到显示，每帧像素只写一次、只读一次，原来那五次全帧拷贝一个不剩。端到端延迟从300ms降到100ms左右，没有GPU方案那种时快时慢的毛病，行为稳定可复现。
当然，100ms离40ms预算还有距离，但最大的那块石头已经搬走了，接下来的优化就有迹可循了。

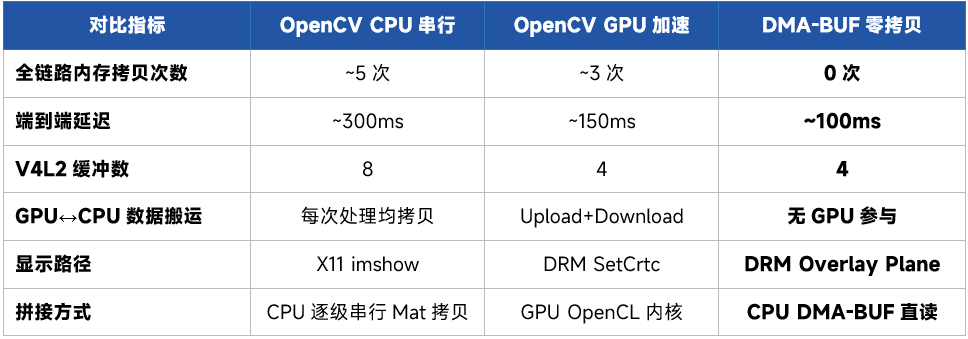

将DMA-BUF优化方案与原始方案并列对比，优化的价值还是挺直观的。

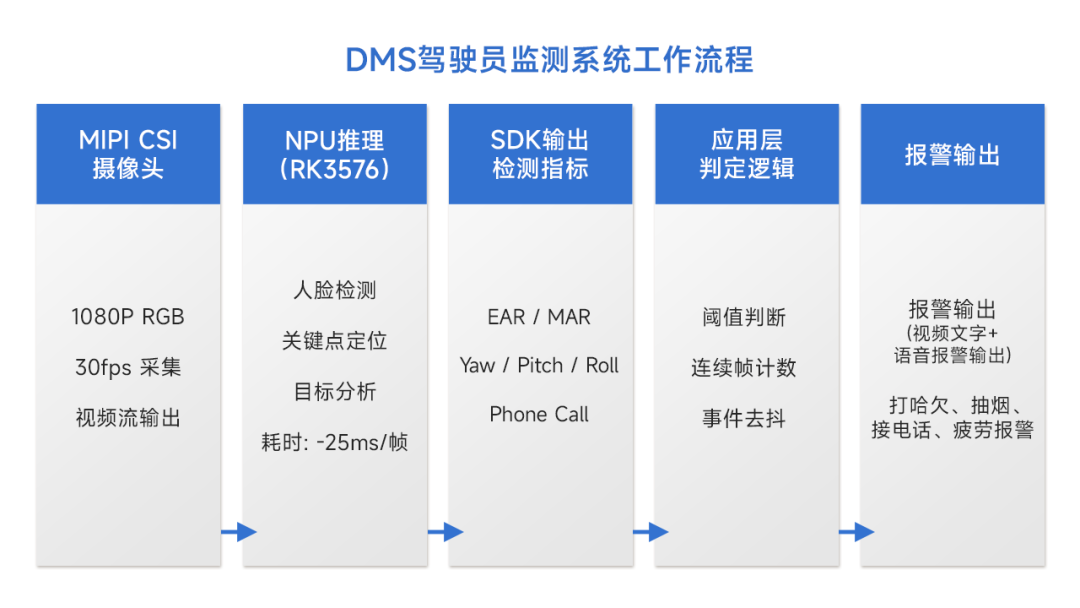

再看另一只摄像头，DMS。一路1920×1080的RGB摄像头装在驾驶位前方，怼着驾驶员的脸。画面喂给RK3576那颗6TOPS的NPU做实时推理。

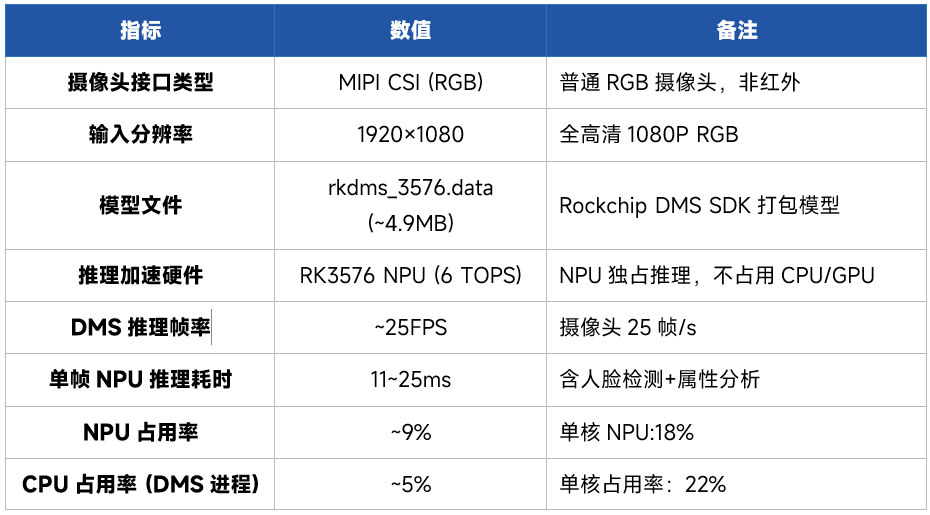

模型是瑞芯微官方的打包模型，rkdms_3576.data，才4.9MB。这个模型装着人脸检测、关键点定位、属性分析一堆子模型。

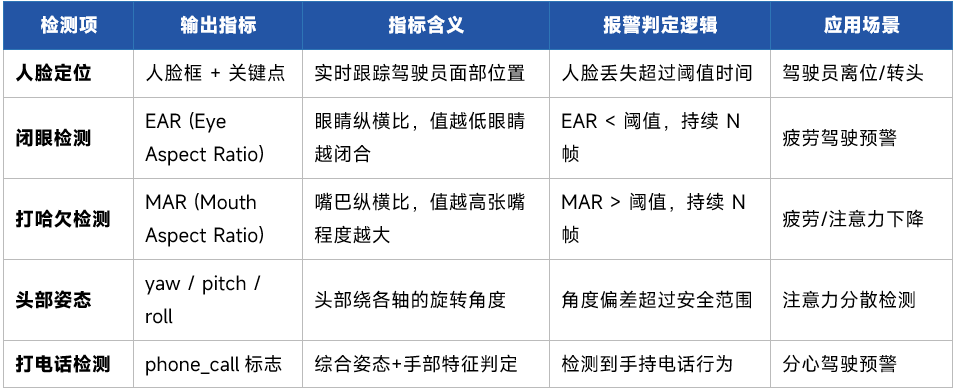

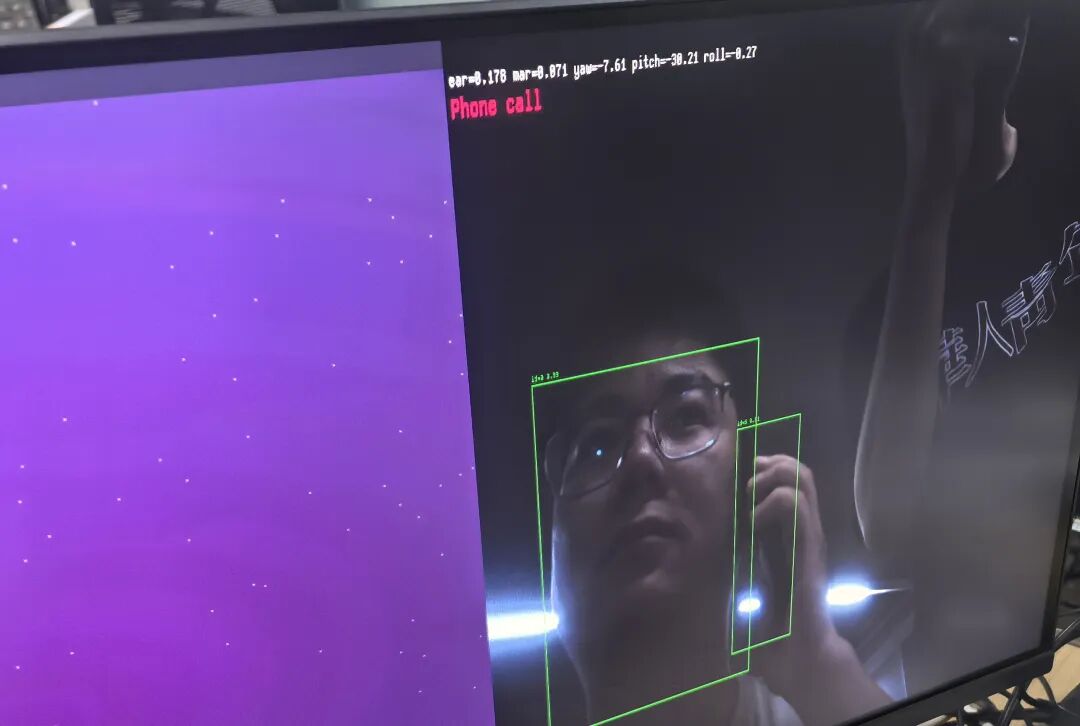

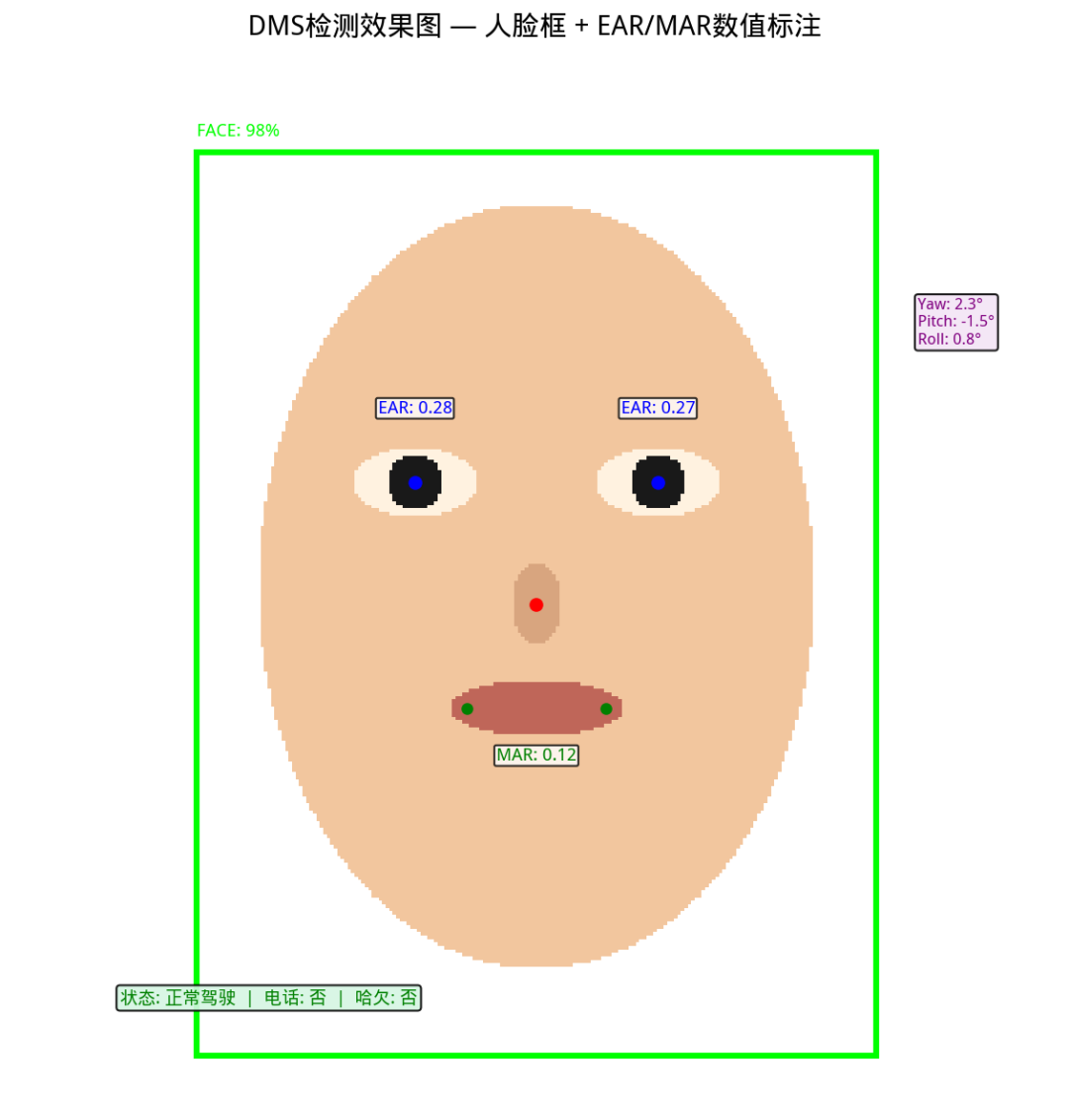

它负责识别四件事：闭眼疲劳、打哈欠、开车打电话、抽烟。
任何一项被触发，就放本地语音报警，fatigue.wav、yawning.wav、phone.wav、smoking.wav，各放各的。有个前提要交代：这套模型要向瑞芯微申请license才能用，不是拿来就能跑。
那么这两套系统怎么同时给司机看？

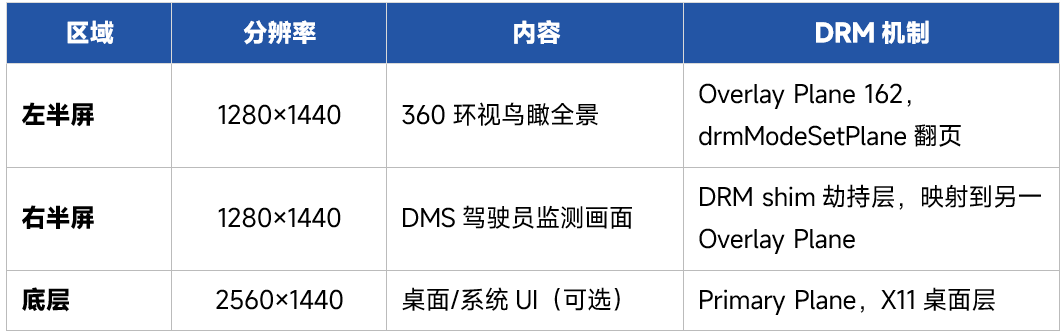

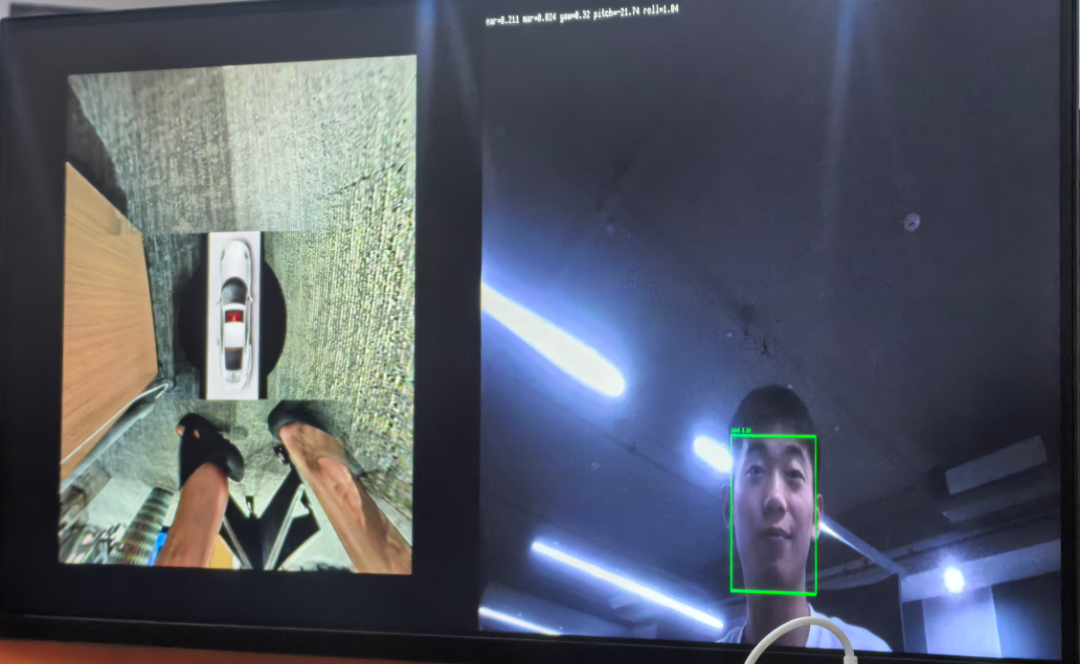

一块2560×1440的屏，左边环视右边DMS，靠的还是DRM的Overlay Plane分屏。这是两个独立进程，各跑各的，谁崩了都不连累对方。

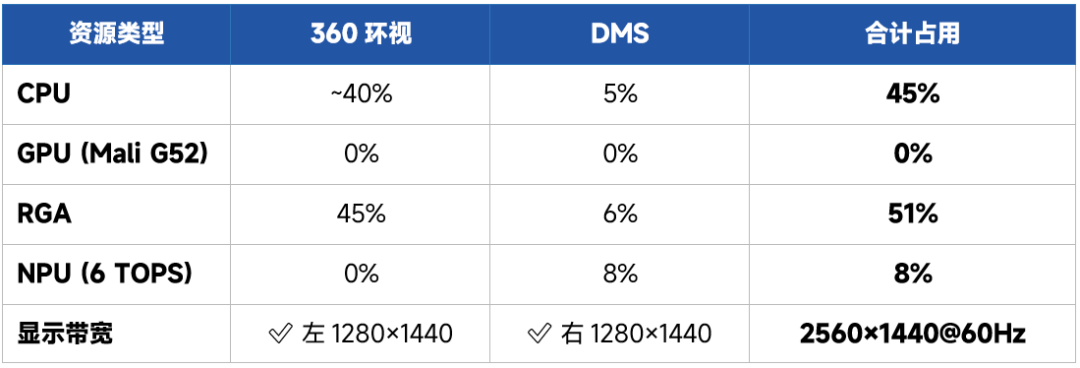

这个系统里的资源占用各有特点：环视吃CPU和RGA，DMS吃NPU，GPU全程闲着。三种算力各干各的，谁也不抢谁的道，这才是异构SoC的正确打开方式。
这次优化的核心成果如下：
1、把端到端延迟从300ms降至约100ms：通过全链路DMA-BUF零拷贝，消除了从采集到显示的5次内存搬运，也彻底消除了GPU方案的波动问题，系统行为稳定可复现。
2、双视觉系统同屏集成：360环视与DMS驾驶员监测在单块2560×1440屏幕上左右分屏同时运行，独立进程架构保证了系统的模块化和鲁棒性。
3、异构计算资源协同：360环视跑CPU+RGA，DMS跑NPU，GPU几乎空闲。三种计算资源各司其职、并行不悖，充分发挥了RK3576异构架构的潜力。
总结：嵌入式平台上做实时视觉类项目，第一瓶颈往往不是算力，而是数据搬运。GPU能加速计算，但消灭不了搬运，搬运转头就转嫁到GPU和CPU之间的总线上，搞不好更慢。DMA-BUF和DRM都是Linux内核白送的基础设施，不要钱，就看你会不会用。像这类内核优化实践，在云栈社区也有不少开发者一起交流探讨。
