DMA 硬件配置：通道、请求线、FIFO、位宽与 Burst 详解

给音频接口接入 DMA，配置里经常会出现这样的两行：

.src_addr_width = DMA_SLAVE_BUSWIDTH_4_BYTES,
.src_maxburst   = 8,

一个是 4，一个是 8。它们到底表示一次搬 4 字节、8 字节，还是 32 字节？外设 FIFO 明明只有一个数据寄存器地址，为什么重复读取它，拿到的却是后续数据？设备树里写了 DMA 请求号，为什么实际分配到的通道编号又不一样？

这些问题不是 API 记忆问题，而是硬件模型还没有接起来。上一篇讨论软件怎样组织 DMA 任务；这一篇往下走一层，看看外设、控制器和总线之间，究竟怎样完成一次搬运。

本文仍以 drivers/dma/dw-axi-dmac/ 的实现为主线，在 Burst 配置处用 pl330.c 做一个小范围对照。示意图中的 FIFO 深度、请求编号和音频参数都是明确给出的教学假设，不对应某一块开发板。寄存器结论以文末列出的源码位置为边界。

一、先把五个名字放进同一条硬件链路

假设一个 I2S 接收接口不断收到音频数据，采用独立 DMA 控制器把数据写入 RAM。先不考虑描述符队列，只看硬件协作。

外设内部的接收逻辑把数据送进 FIFO。FIFO 积累到满足条件时，外设向 DMA 控制器提出请求；控制器中已经配置好的通道获得服务机会，通过总线读取 FIFO 数据端口，再把数据写到内存。

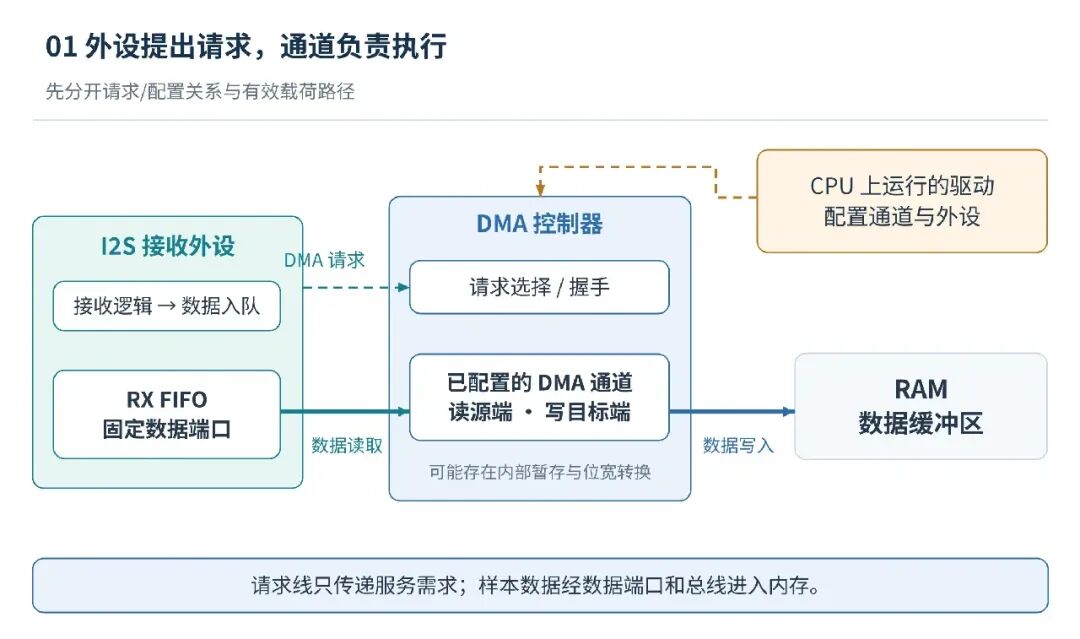

图 1：虚线是请求或配置关系，粗实线是有效载荷路径。控制器内的暂存说明只表示可能存在内部缓冲，不表示所有控制器都采用相同的独立 FIFO 实现。

这五个名词分别回答不同的问题：

名词	回答的问题	先记住的含义
通道 Channel	由哪条执行资源承担传输？	保存和执行一组传输状态，不是一根数据线
请求线 Request	哪个外设端点现在需要服务？	提供请求或握手信息，不承载音频样本
FIFO	数据为什么可以暂时等一等？	先到先出的有限缓冲队列
位宽 Transfer width	某一侧一次数据访问按多大单位进行？	必须带单位，并区分源端和目标端
Burst	多次访问怎样成组组织？	要说明是接口参数、控制器分组，还是总线事务

通道与请求的区分、传输位宽、地址递增方式，都属于 DMA 控制器驱动必须处理的基本硬件属性。但把几个术语放进表格还不够，下面逐个拆开。

二、通道是执行资源，请求线是服务对象

2.1 一条通道不是"一次只能搬一个字节的管子"

从驱动视角看，一条硬件通道至少需要维护当前传输使用的地址、控制参数、计数和运行状态；支持链表的控制器还需要知道去哪里读取下一项硬件描述符。

DW AXI DMAC 的私有通道结构中，下面几个成员就把这些关系分开了。代码摘录自 dw-axi-dmac.h，省略了其他成员：

struct axi_dma_chan {
    struct axi_dma_chip *chip;
    void __iomem *chan_regs;
    u8 id;
    u8 hw_handshake_num;
    /* 其他成员省略 */
    struct dma_slave_config config;
    enum dma_transfer_direction direction;
};

id 标识这里的硬件通道；chan_regs 指向这条通道的寄存器窗口；hw_handshake_num 记录外设握手请求编号。config 和 direction 则保存后续构造任务时需要使用的配置。

初始化时，dw_probe() 为通道设置 id = i，并按通道步长计算 chan_regs。这说明本实现确实有按硬件通道划分的寄存器窗口；不能把这个结论直接推广为所有 DMAEngine 驱动的软件通道都与物理通道一一对应。

2.2 请求号为什么不等于通道号？

可以把通道理解为可分配的执行席位，把请求号理解为外设端点的编号。假设一台控制器有 4 条通道，SoC 给它接入 8 路外设请求，并提供相应的选择或路由能力：请求 5 可以交给通道 1 服务，并不要求必须存在"通道 5"。

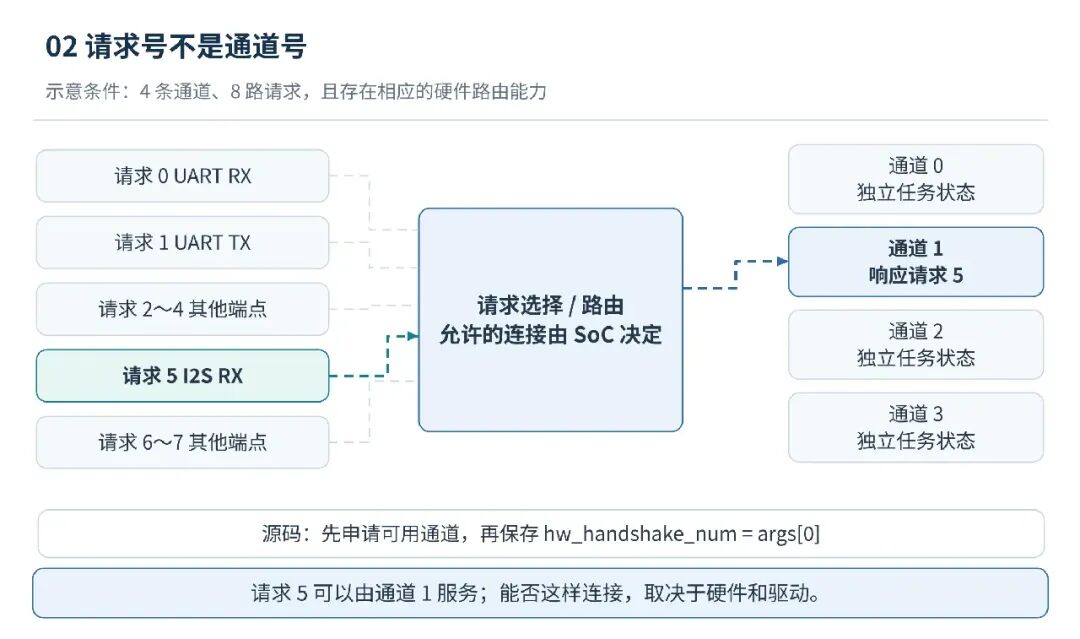

图 2：仅示意一种允许路由的控制器。哪些请求能连到哪些通道、是否存在固定连接，需要查目标 SoC 的连接关系，不能由此推断成任意全互连。

在本文的 dw_axi_dma_of_xlate() 中，先申请可用通道，再记录设备树参数：

dchan = dma_get_any_slave_channel(&dw->dma);
if (!dchan)
    return NULL;

chan = dchan_to_axi_dma_chan(dchan);
chan->hw_handshake_num = dma_spec->args[0];
return dchan;

例如，把 <&dmac 5> 当作一个纯示意配置：在这条转换路径中，5 被保存为握手请求号，不是"必须选择物理通道 5"。这与"先挑一个能工作的通道，再让它响应指定请求"的组织方式一致。

启动时还要继续跟踪请求号写到哪里。axi_chan_block_xfer_start() 在普通路径中，根据方向把 hw_handshake_num 放入 src_per 或 dst_per。带额外 APB 寄存器的分支有所不同：通道配置使用 chan->id，另由 dw_axi_dma_set_hw_channel() 把请求号写进握手选择寄存器。

因此，看到某个字段最终写了通道号，不能马上认定设备树参数就是通道号；中间可能还有一层硬件路由。

2.3 通道多，不等于带宽按数量翻倍

多条通道可以分别维护多组任务，但它们可能共享总线主接口、片上互连和内存控制器。执行资源的数量与最终可用带宽不是同一个量。

这里的硬件配置也把 nr_channels 和 nr_masters 分成了两个成员，分别解析 dma-channels 与 snps,dma-masters。即使请求分配到了不同通道，也仍需考虑共享路径上的仲裁。

对驱动开发来说，先回答"任务是否能分配到执行资源"，再回答"这些任务同时工作时能否得到足够服务"。不要用通道数直接估算吞吐量。

三、FIFO：地址不动，数据为什么还能向前走？

3.1 数据端口是队列的入口或出口，不是整块队列的地址表

FIFO 是 First In, First Out，即先进先出。可以把它看成一个有限长度的排队区：最先进入的数据，最先被取走。

对采用单一数据端口的外设，DMA 看到的是一个固定寄存器地址。每次合法地读取 RX 数据端口，外设内部读指针向前推进，返回下一项数据；写入 TX 数据端口时，新数据则进入发送队列。

变化的是 FIFO 内部的队列状态，不是外部访问地址。 AXI 规范也把 FIFO 列为读访问可能产生副作用的设备：多读一次，就可能多取走一项，而不是"多读了也没关系"。

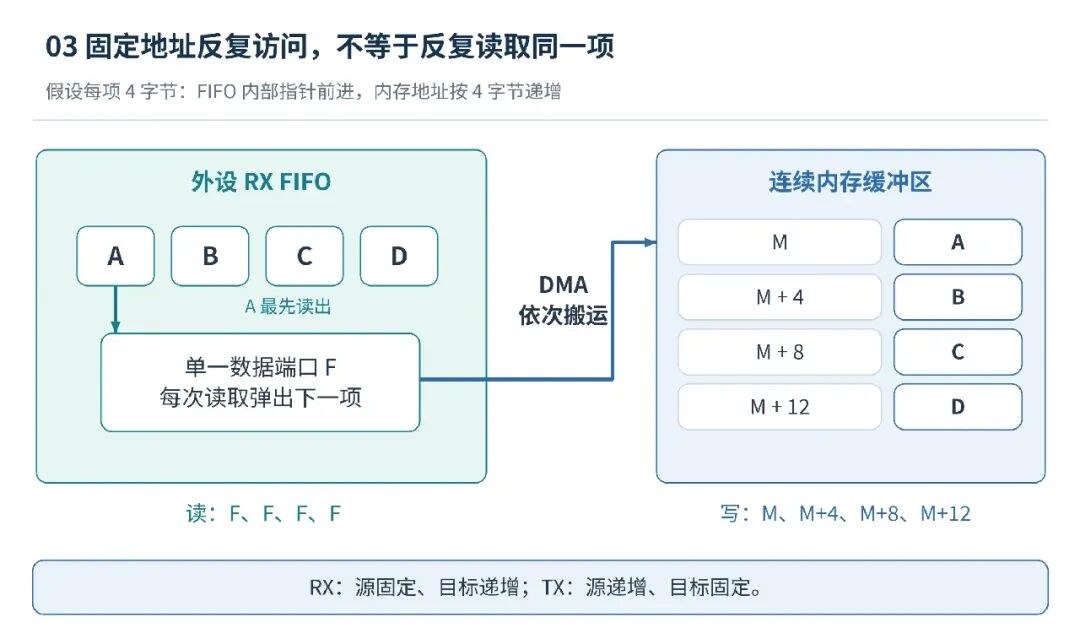

图 3：假设每次数据端口访问恰好取走一项 4 字节数据。F 表示固定的 FIFO 数据端口地址，M 表示已建立访问条件的内存起始地址；不是具体平台地址。

假设 RX FIFO 中依次是 A、B、C、D，每项 4 字节，传入内存时的逻辑效果为：

次数	读取地址	取出的数据	写入地址
1	F	A	M
2	F	B	M + 4
3	F	C	M + 8
4	F	D	M + 12

若错误地让外设地址递增，下一次可能访问到状态寄存器、控制寄存器或保留地址；若错误地让目标内存地址固定，则多项数据可能反复写在同一位置。具体后果取决于外设寄存器布局，但两种配置都已经偏离了"把队列连续保存到内存"的目标。

3.2 三种常见方向，地址策略不同

传输方向	源地址	目标地址	典型任务
DMA_DEV_TO_MEM	外设数据端口固定	内存递增	录音、串口接收
DMA_MEM_TO_DEV	内存递增	外设数据端口固定	播放、串口发送
DMA_MEM_TO_MEM	内存递增	内存递增	普通连续块复制

这是单数据端口、连续内存的常见模型，不覆盖带寄存器窗口、二维步长或其他特殊访问规则的设备。本文控制器的 Slave 和 memcpy 准备路径正好提供了这三种策略的实例。

其中，RX 分支在 dw_axi_dma_set_hw_desc() 中这样组织控制位：

case DMA_DEV_TO_MEM:
    reg_width = __ffs(chan->config.src_addr_width);
    device_addr = chan->config.src_addr;
    ctllo = reg_width << CH_CTL_L_SRC_WIDTH_POS |
        mem_width << CH_CTL_L_DST_WIDTH_POS |
        DWAXIDMAC_CH_CTL_L_INC << CH_CTL_L_DST_INC_POS |
        DWAXIDMAC_CH_CTL_L_NOINC << CH_CTL_L_SRC_INC_POS;
    block_ts = len >> reg_width;
    break;

这一段里，源端使用外设寄存器位宽并禁止递增，目标端使用内存侧位宽并允许递增。后续代码再把 device_addr 写入源地址字段，把 mem_addr 写入目标地址字段。

反向发送时，对应关系翻转：源内存递增，目标数据端口固定。并不是把 RX 配置里的地址对调一下就必然足够，源端与目标端的位宽、握手选择和流控方向也要一起核对。

3.3 FIFO 深度不等于数据寄存器宽度

"32 位数据端口"和"32 项 FIFO"描述的是两件事。前者说一次端口访问的宽度，后者说内部最多能存多少项。

若每项占 4 字节，16 项 FIFO 的容量就是 64 字节。深度也可能以字节、样本或其他单元给出，读取手册时必须确认单位，不能只记一个数字。

还要分开外设 FIFO、DMA 控制器内部暂存区、RAM 缓冲区与 CPU Cache。它们可能同时存在，但容量、访问方式和承担的任务不同。外设 FIFO 装不下的输入数据，不会因为 RAM 中分配了一个更大的缓冲区，就自动获得额外等待空间。

四、请求线与 FIFO 水位：什么时候该搬，来不来得及？

4.1 RX 等数据积累，TX 等空间腾出来

先采用一种常见的水位模型：RX FIFO 的数据项数达到门限时提出接收请求；TX FIFO 剩余数据降到门限时提出补数请求。门限的精确比较方式、是否使用"空闲项数"表示，以及请求的撤销条件，都由具体外设定义。

假设 FIFO 深度为 16 项，每项 4 字节。RX 在已有 8 项时请求搬出，TX 在剩余 8 项时请求补入。暂时忽略这段时间内新数据到达或旧数据消耗，一次搬 4 项后，RX 从 8 项降到 4 项，TX 从 8 项升到 12 项。

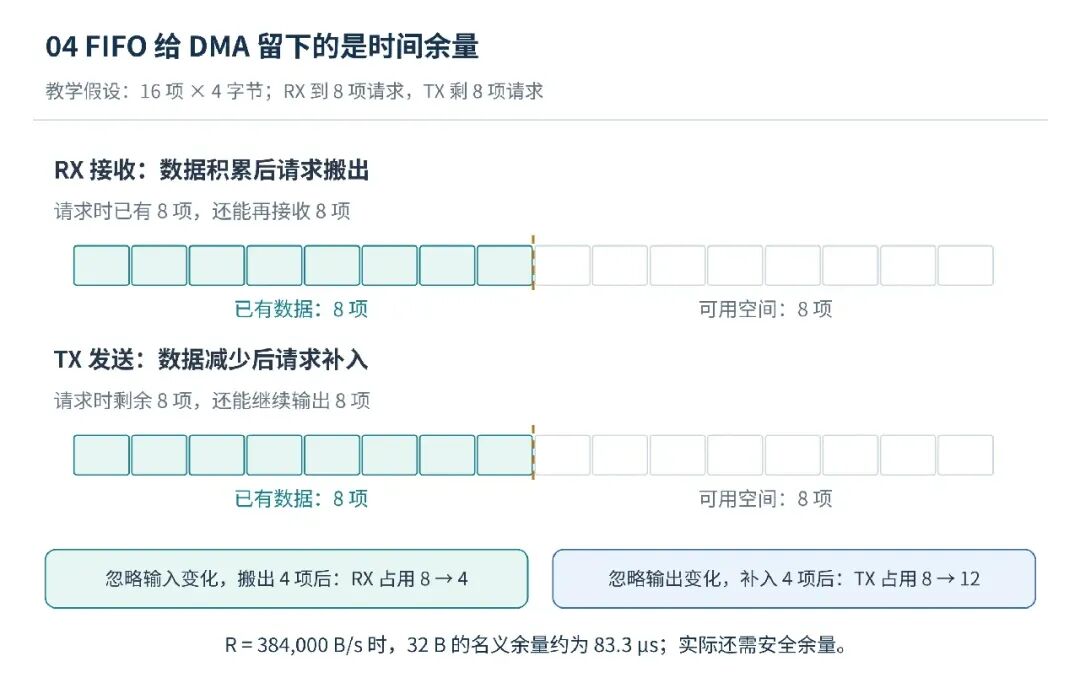

图 4：假定两种模式都在 8 项水位提出请求。图中瞬时搬动 4 项只是帮助计算占用变化，不代表真实传输没有时间开销。

FIFO 的价值不是把外设变成无限快，而是容纳短时间的服务延迟。接收端怕迟迟无人读取而溢出，发送端怕迟迟没有补数而耗尽。

4.2 请求不等于完成中断，也不是"CPU 收到通知才开始搬"

DMA 请求进入的是控制器的请求或握手机制；DMA 完成或出错中断进入 CPU 的中断处理路径。二者的对象和时机不同。

请求可能持续有效，也可能通过控制器规定的握手协议交互；不能把它统一画成"一个脉冲对应一个字节"，更不能认为一次请求就是整笔任务已经完成。本文启动路径选择硬件握手，同时设置传输完成与错误中断掩码，这两类配置在代码中也是分开的。

这带来一个很实用的判断：降低 FIFO 请求门限可能增加 DMA 服务频次，却不一定按相同比例增加 CPU 完成中断次数。 中断粒度还要看块、描述符、循环周期以及具体驱动的设置，而不是只看请求线跳变。

4.3 用容量除以速率，先估算"还能等多久"

设 FIFO 总深度为 D 项，每项 W 字节；RX 请求时已有 H 项，输入速率为 R 字节/秒。忽略离散项边界、请求传播及已在途数据，若 DMA 暂时完全不读取，则到 FIFO 填满的名义时间为：

RX 名义等待窗口 = (D - H) × W / R

TX 请求时若还剩 L 项，输出速率为 R 字节/秒，且 DMA 暂时完全不补数，则到数据耗尽的名义时间为：

TX 名义等待窗口 = L × W / R

两式只是静态预算，工程上必须留余量；"第一次读写赶上了"也不够，后续持续服务还要跟得上。

沿用上面的假设，再设音频为 48 kHz、双声道，每个声道样本在 FIFO/内存中占 4 字节，则搬运速率为：

R = 48,000 × 2 × 4 = 384,000 B/s
RX 空闲空间 = (16 - 8) × 4 = 32 B
RX 名义等待窗口 = 32 / 384,000 ≈ 83.3 μs

TX 在剩余 8 项时也有相同的名义窗口。若把 RX 门限提高到 12 项，剩余空间只有 16 字节，名义窗口缩短为约 41.7 μs。

这个算例说明了一个容易与直觉相反的事实：接收门限设得更高，虽然每次可以积累更多数据，却压缩了 DMA 来不及服务时的缓冲余量。 这不是"门限越大越高效"就能决定的参数。

4.4 硬件握手不等于外设担任流控制器

在本文启动函数中，硬件握手选择与 device_fc 是不同配置：

config.hs_sel_dst = DWAXIDMAC_HS_SEL_HW;
config.hs_sel_src = DWAXIDMAC_HS_SEL_HW;

对于 RX，后面的代码还会根据 chan->config.device_fc 在 PER_TO_MEM_SRC 和 PER_TO_MEM_DMAC 两种模式之间选择。前者对应源外设控制，后者对应 DMA 控制器控制。device_fc 的通用含义也正是选择外设是否充当流控制器。

不要因此把 device_fc = false 解释成"不再响应外设请求"或"忽略 FIFO 水位"。它决定的是控制器提供的流控模式，不是外设 DMA 请求的总开关。

外设自身还需要正确配置数据端口、FIFO 门限与 DMA 请求使能；这些不由一次 dmaengine_slave_config() 自动代办。外设握手怎样表示最后一批、余数和结束条件，需要继续查对应硬件定义。

五、位宽：先问是哪一侧，再问单位是什么

5.1 24 位音频，不一定要求 3 字节 DMA 访问

"音频是 24 位"通常只说明有效采样精度。一个具体设计完全可能把 24 位有效样本放在 32 位容器中，通过 32 位 FIFO 数据端口访问，再连接到 64 位片上总线。

这几个数字可以同时成立，因为它们描述的对象不同。

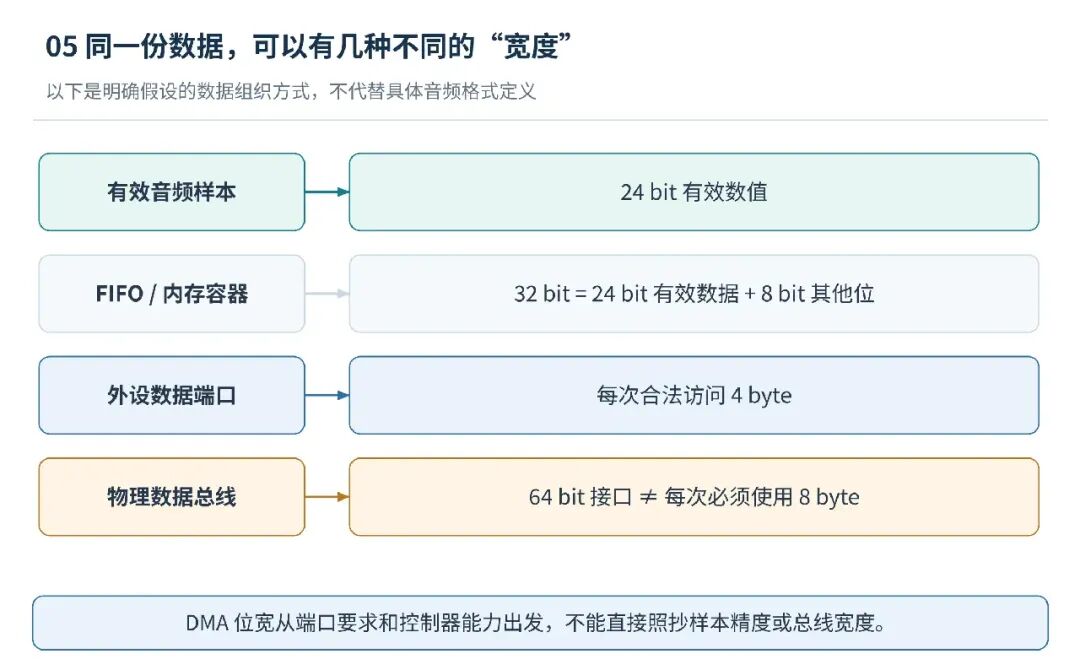

图 5：示例采用 24 位有效数据、32 位容器、4 字节端口访问和 64 位物理总线。填充或符号扩展的位置、左右对齐和字节序由音频格式及外设定义；图中不替代具体格式约定。

层次	示例	决定什么
有效样本精度	24 bit	哪些位代表有效音频数值
FIFO/内存容器	32 bit	每项数据怎样排列、占多少空间
外设端口访问宽度	4 byte	一次合法数据端口访问的单位
内存侧传输宽度	可能与外设侧相同，也可能不同	DMA 如何组织另一侧访问
物理数据总线宽度	64 bit	接口具有多少数据位，不保证每次全部用满

因此不能直接按样本精度填 src_addr_width = 3，也不能因为总线是 64 位就填 8。应该从外设数据端口的合法访问方式和数据布局出发，再与控制器支持的位宽组合核对。

位宽转换、数据打包也不是免费的通用保证。控制器是否支持源窄目标宽、怎样处理尾部和字节顺序，需要看硬件能力及驱动路径。

5.2 API 用字节数，寄存器可能用编码

dma_slave_config.src_addr_width 和 dst_addr_width 的单位是字节。对采用 2 的幂字节宽度的这条 DW 路径，__ffs() 把字节数变成对应的位宽编码。

合法的幂次宽度示例	二进制字节数	__ffs() 结果	本控制器枚举含义
1 byte	0001	0	8 bit
2 byte	0010	1	16 bit
4 byte	0100	2	32 bit
8 byte	1000	3	64 bit

__ffs(4) = 2，所以把编码 2 写进宽度位域，表达的是每次 4 字节，不是 2 字节。这里的转换不是对任意整数都求数学对数：传入 3，最低置位的位置是 0，绝不等价于支持 24 位传输；零值也不能交给这段逻辑当作普通位宽。

API 参数、寄存器编码和最终硬件含义，需要分成三列来看。 位宽如此，后面的 Burst 长度和块计数也一样。

5.3 源码还会根据地址和长度选择内存侧位宽

dw_axi_dma_set_hw_desc() 的 Slave 路径先计算内存侧位宽：

mem_width = __ffs(data_width | mem_addr | len);
if (mem_width > DWAXIDMAC_TRANS_WIDTH_32)
    mem_width = DWAXIDMAC_TRANS_WIDTH_32;

if (!IS_ALIGNED(mem_addr, 4)) {
    dev_err(chan->chip->dev, "invalid buffer alignment\n");
    return -EINVAL;
}

这里的按位或把硬件上限、地址对齐和长度对齐一起纳入选择：只要其中一个因素要求较小的单位，就不能仅凭总线宽度采用更大的访问单位。

还应读出两条仅限这份实现的约束：这条 Slave 路径把内存侧传输宽度编码限制到 32 位，并显式要求内存起始地址按 4 字节对齐。不能据此声称所有 DMA 缓冲区都必须 4 字节对齐，也不能用"地址对齐了"替代对长度、端口访问宽度和尾部处理的检查。

相邻的 memcpy 路径使用另一套宽度选择过程，并在注释中说明为了简化而把源、目标位宽取成相同值。同一控制器的不同传输路径，也未必具有完全相同的位宽策略。

六、Burst：不是位宽，不是总长度，也不是时钟周期数

6.1 先定义 beat：一次被接受的数据传输

讨论总线时，beat 通常指一次数据传输。在 AXI 数据通道上，只有有效与就绪握手同时满足，才真正完成这一拍的数据交接；如果接收方暂时不接受，数据可以在若干周期内等待。

所以"4 beats"表示完成 4 次数据交接，不保证只用了 4 个时钟周期。图中用时钟边沿采样表表示一个带等待的例子，而不是把等待时重复呈现的数据算成新数据。

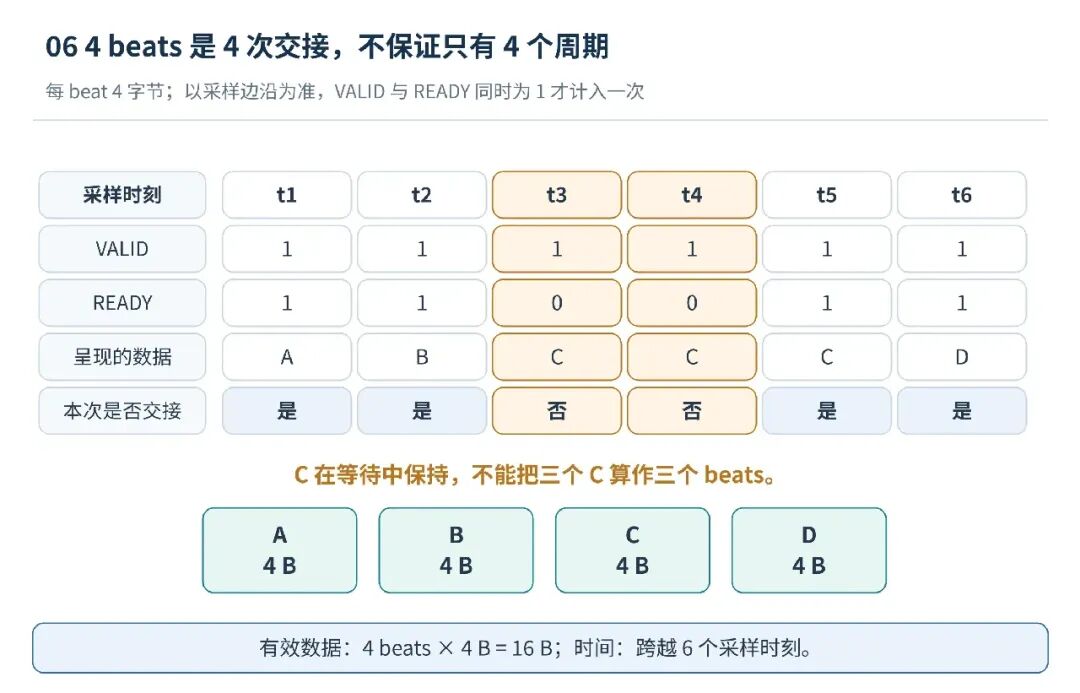

图 6：每 beat 4 字节，4 beats 共 16 字节；中间等待两个周期，总共跨越 6 个采样时刻。此图只讨论数据交接，省略地址阶段及响应。

在起始地址对齐、每拍各字节均有效等简化条件下，可以这样换算：

单个 burst 的数据量 = 每 beat 字节数 × beat 数

每 beat 4 字节、8 beats，对应 32 字节。它表示这一组的数据量，并不表示整笔 DMA 任务只有 32 字节，也不意味着每次都必须组织出同样大小的组。

遇到窄传输、非对齐访问或写字节使能时，实际有效字节数还要按对应总线规则计算，不能只拿物理总线宽度乘长度。

6.2 maxburst 的单位是"宽度单位的个数"

src_maxburst 与 dst_maxburst 的 API 语义是对应一侧的最大成组传输数量，计数单位取自对应的 addr_width，不是字节。

回到开头的例子：

.src_addr_width = DMA_SLAVE_BUSWIDTH_4_BYTES,
.src_maxburst   = 8,

它表达的是源端每个单位 4 字节，最多按 8 个这样的单位组织一次 burst，也就是上限按 32 字节理解。前提是控制器驱动确实支持并落实这个配置。

把 src_maxburst = 32 当作"我想每组搬 32 字节"，在宽度为 4 字节时就把请求写成了 128 字节。这个单位错误经常比算法本身更难发现。

同时，maxburst 不是整笔任务长度。任务长度由准备接口及其缓冲区描述提供；一个较大的任务通常需要多组成组传输。

6.3 三种"Burst"不能直接画等号

所在层次	本文出现的字段	应该怎样理解
DMAEngine 配置	src_maxburst、dst_maxburst	客户端提出的端点成组传输限制
DW 控制器配置	SRC_MSIZE、DST_MSIZE	控制器源、目标侧的成组传输参数
AXI 总线事务	ARLEN、AWLEN，以及 ARSIZE、AWSIZE	总线读写事务的 beat 数与每 beat 字节数

这张表不是说它们彼此无关，而是说关系需要由具体控制器的实现建立。DMA 内部缓存、位宽转换、总线桥及长度限制，都可能让端点访问分组与内存侧看到的 AXI 事务边界不同。

还有一个命名陷阱：AXI 规范里的 AxSIZE 描述每个 beat 的字节数编码，不是一个 burst 里有多少 beats。AxLEN 才描述长度，标准编码是 beat 数 - 1。

6.4 Burst 大一些，为什么可能更高效，又为什么不能无限增大？

把多次访问放进同一组，有机会摊薄控制开销，减少过多的小事务。若把一次组传输简化为固定开销 C 加 N 次数据交接，且忽略等待，则控制开销占比为 C / (C + N)。在这个模型里，N 增大时占比下降。

但这只是解释"为什么有优化空间"的模型，不是实际带宽公式。真实传输会受到端点可接收量、总线竞争、转换桥、在途事务数量和尾部长度的影响。

尤其对于 FIFO：若某次服务只保证能读出 8 项或容纳 8 项，就不能在没有额外流控保证的情况下要求连续访问 16 项。也不能把硬件握手当成万能防护，假设它一定会替任何不合法的批量配置自动拆分。

AXI 的单个 burst 还不能跨越 4 KiB 地址边界。这是单个总线事务的约束，不表示 DMA 任务或硬件链表项最多只有 4 KiB。更大的搬运需要被组织成满足总线约束的事务；具体由控制器和互连怎样实现，不能脱离硬件推断。

七、回到源码：参数填写之后，真的生效了吗？

7.1 slave_config() 返回成功，不代表所有字段已经写入硬件

本文 DW AXI DMAC 的配置回调很短：

static int dw_axi_dma_chan_slave_config(struct dma_chan *dchan,
                                       struct dma_slave_config *config)
{
    struct axi_dma_chan *chan = dchan_to_axi_dma_chan(dchan);

    memcpy(&chan->config, config, sizeof(*config));
    return 0;
}

它先保存配置，后续准备任务、启动通道时才使用相关字段。这里没有为每个参数执行完整的合法性验证，也没有立即把每一项配置写进寄存器。

所以看到返回 0，只能按这段实现理解为配置结构已经保存，不能得出"传输一定支持""所有字段一定生效"或"硬件已经开始搬运"的结论。

7.2 这份 DW AXI DMAC 把 MSIZE 固定为 4 次传输

继续跟到 dw_axi_dma_set_hw_desc()，可以看到：

ctllo |= DWAXIDMAC_BURST_TRANS_LEN_4 << CH_CTL_L_DST_MSIZE_POS |
         DWAXIDMAC_BURST_TRANS_LEN_4 << CH_CTL_L_SRC_MSIZE_POS;

头文件对应的枚举从 0 起依次编码 1、4、8、16 等传输长度。也就是说，DWAXIDMAC_BURST_TRANS_LEN_4 的枚举值为 1，硬件含义却是 4 次传输，不是 1 次。

检查这份 dw-axi-dmac/ 的代码，没有发现直接读取 src_maxburst 或 dst_maxburst 的位置；配置被整体保存，但这里的源、目标 MSIZE 使用固定常量。memcpy 准备路径也采用相同的 MSIZE 常量。

因此，单独把客户端的 src_maxburst 从 4 改成 8，不能据此宣称这份 DW 驱动就会把 SRC_MSIZE 改成 8。 这是本实现的结论，不是 DMAEngine 的统一规则，也不是对所有版本 DW AXI DMAC 的断言。

7.3 PL330 给出了一条不同的落实路径

pl330_config_write() 对 RX 明确读取了端口位宽与 Burst 参数：

if (slave_config->src_addr_width)
    pch->burst_sz = __ffs(slave_config->src_addr_width);
pch->burst_len = fixup_burst_len(slave_config->src_maxburst,
                               pch->dmac->quirks);

在这份实现中，fixup_burst_len() 将输入限制到 1～16，后续 _prepare_ccr() 再把长度减一后编码进 CCR 的源、目标 Burst 长度字段。这说明客户端字段确实进入了这条控制器配置路径；但最终总线波形仍受任务剩余长度和控制器执行过程约束，不能只看一个字段就断言每笔总线事务的形态。

两种实现并排看，才容易形成正确的阅读习惯：

接口定义给出"参数想表达什么"，控制器源码说明"这一版究竟怎样实现"。两者缺一不可。

7.4 AXI 长度还有一个需要单独复核的编码边界

这里的 parse_device_properties() 读取 snps,axi-max-burst-len，检查值在 1～256 之间，随后直接保存；准备描述符时，又把保存值直接移入 ARLEN/AWLEN 控制位域。

但头文件中的 DWAXIDMAC_ARWLEN_16 = 15 等枚举，以及 AXI 的长度编码，都采用"实际数量减一"的表达。外部 binding 也把这个属性描述为长度限制，而不是直接暴露寄存器编码。

这构成了源码里值得继续核对的长度值与编码值边界，不能在讲解中悄悄补上源码没有的减一操作。 如果对应硬件字段使用这些枚举所指示的编码，直接移位就存在偏一和上限位域风险；是否需要修正，应结合准确的 IP 手册、目标分支变更和寄存器验证确认。

本篇不把某个设备树数值当作已经验证的性能调优建议，也不把这个静态疑点写成已经复现的硬件故障。先把"配置值 → 内部值 → 位域编码 → 总线含义"逐段核对，才有资格判断实际行为。

八、把五个概念接起来：一次 1024 字节的接收

8.1 先列条件，不直接套用开发板参数

构造一个有限长度的 RX 示例：FIFO 每项 4 字节，深度 16 项，在 8 项水位提出请求；使用固定 RX 数据端口，目标内存满足映射、对齐和长度约束；源、目标传输宽度均为 4 字节，端点服务分组按 4 次访问考虑；本次搬运 1024 字节，且单个硬件块允许容纳这段数据。

若先写一个配置辅助函数，它只能负责描述端口访问条件，并不是完整的接收驱动：

#include <linux/dmaengine.h>
#include <linux/errno.h>
#include <linux/err.h>

/* 假设：硬件端口必须用 4 字节访问，服务分组允许 4 项。 */
static int configure_rx_dma(struct dma_chan *chan,
                            phys_addr_t rx_fifo_phys)
{
    struct dma_slave_config cfg = {
        .src_addr       = rx_fifo_phys,
        .src_addr_width = DMA_SLAVE_BUSWIDTH_4_BYTES,
        .src_maxburst   = 4,
        .device_fc      = false,
    };

    if (IS_ERR(chan))
        return PTR_ERR(chan);
    if (!chan)
        return -EINVAL;

    return dmaengine_slave_config(chan, &cfg);
}

这里的 rx_fifo_phys 是按平台资源及该驱动约定得到的外设数据端口地址，不是 ioremap() 返回的 CPU 虚拟指针。PL330 中还存在对这类端口资源调用 dma_map_resource() 的处理；不能假设所有地址域、所有控制器都可以直接套用同一地址数值。

外设门限和 DMA 请求使能要由外设驱动负责；内存的 DMA 映射、准备接口里的 DMA_DEV_TO_MEM、提交、启动和完成后的资源处理也都还没包含。尤其不应只填配置结构里的 direction 就认为后续准备方向已经自动确定。

8.2 1024 字节里有多少次访问、多少组？

在上面的对齐、完整数据单位和统一位宽假设下：

总数据量：             1024 B
源端每次访问：           4 B
源端访问次数：    1024 / 4 = 256
每组访问次数：           4
等量分组数：       256 / 4 = 64
每组数据量：          4 × 4 = 16 B

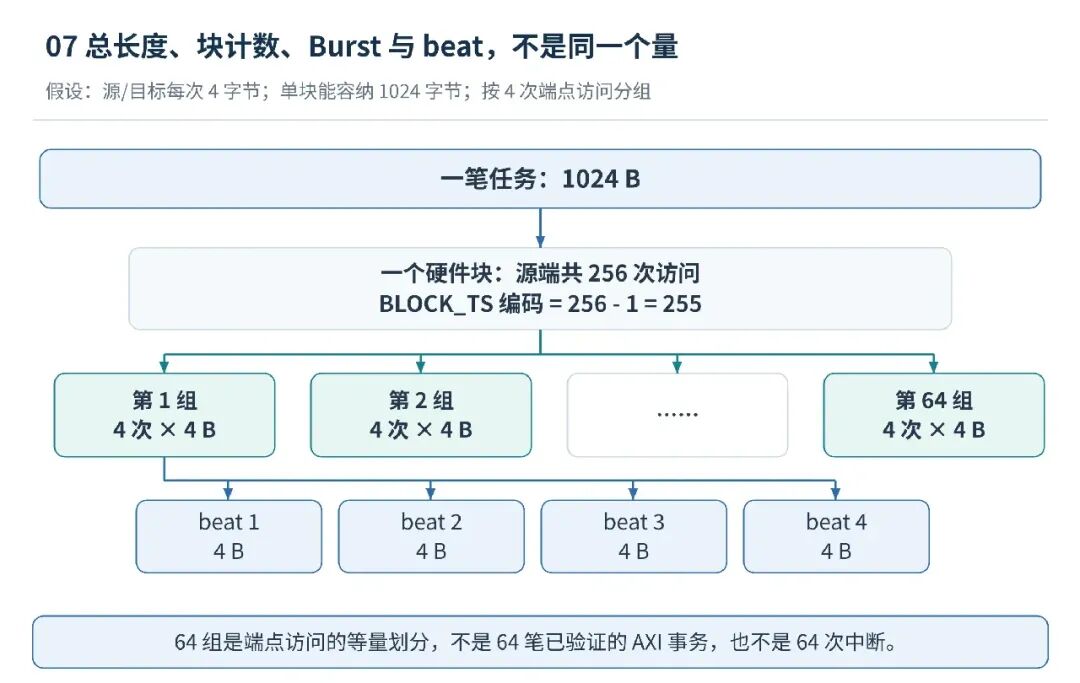

图 7：展示这个示例的源端计数关系。64 组是按 4 次端点访问分组的算术结果，不等于已经测得 64 笔 AXI 事务，更不等于 64 次 CPU 中断。一个任务也可以因硬件限制拆成多个块。

在本文 RX 描述符构造路径中，block_ts = len >> reg_width。4 字节对应宽度编码 2，因而 1024 >> 2 = 256；写入 block_ts_lo 的值是 256 - 1 = 255。

注意这个寄存器计数使用的是这里的源端传输单位，而不是字节，也不是 Burst 组数。把 1024、256、64、255 都叫"传输长度"，调试时就很容易读错状态。

对于 TX，同一函数用 len >> mem_width 计算块传输次数，因为源端此时是内存。这进一步说明：当两侧位宽不同时，判断硬件块计数必须先明确按哪一侧计数，不能固定套用外设宽度。

8.3 运行时，不是请求一次就把全部 1024 字节强行读完

DMA 通道先持有足够执行任务的配置。外设不断接收数据，FIFO 满足请求条件；控制器结合握手、通道调度与总线条件推进读写；数据不足或暂时不能继续服务时，按硬件协议等待。任务计数与握手条件共同约束传输，而不是拿到第一次请求后就无条件读空整个目标长度。

如果整段音频按前面的 384,000 B/s 连续输入，1024 字节对应约 2.67 ms 的数据；它仍可能要求 DMA 在约 83.3 μs 的名义 FIFO 余量内开始并持续提供足够服务。任务总体持续多久，与 FIFO 每次最多能等多久，是两种不同的时间尺度。

九、调参前，先能解释这几种故障

9.1 通道已经启动，计数却不前进

先沿服务链检查：外设是否真的产生数据，DMA 请求是否使能，门限条件是否达到，请求号及路由是否正确，通道源目标方向是否匹配。然后再看控制器错误状态、访问地址及总线响应。

"申请通道成功"只说明资源申请完成；"配置返回 0"也不证明外设请求已经接通。尤其不应一看到没有完成中断，就立刻把问题归为 CPU 中断系统故障：也可能搬运根本没有推进到完成点。

9.2 数据总是重复、错位，或一组数据只有最后一项

固定 FIFO 地址本来就是正确的，不能为了让数据"向前走"而改成递增。应该分别核对端口访问的副作用、内存地址递增、源目标位宽，以及 24 位有效数据在 32 位容器中的排列。

若每一项都写到同一内存地址，结果可能只剩最后一次写入；若端口访问单位不匹配，可能出现采样错位或总线错误。这些现象只是定位线索，不是唯一诊断。修正配置后仍需用可预测数据验证，不能只凭波形"看起来像音频"。

9.3 单独运行正常，摄像头或编码器一忙就溢出

这时值得测量的是最坏服务间隔，而不仅是平均 MB/s。若其他主设备的访问让 DMA 在某个窗口内得不到足够服务，即使长期平均带宽看起来充足，小 FIFO 也可能先装满。

按顺序核对输入速率、FIFO 实际容量、门限、请求到服务的延迟分布和错误计数，再考虑平台支持的优先级、互连服务保证及 Burst 配置。降低 RX 门限可能换来更多等待余量；TX 则要注意在耗尽前提早补数。两者不能简单照抄同一个"调大门限"操作。

增加 RAM 缓冲区可以改善软件消费不及时的问题，但未必改变外设 FIFO 到 DMA 之间的硬件服务期限。先判断丢数据发生在哪一段，再决定扩大哪一个缓冲区。

9.4 把 Burst 改大，速度和寄存器却没变化

先验证参数有没有被使用。在本文 DW 路径中，客户端 maxburst 并没有直接控制 MSIZE；而 PL330 存在明确的读取、限制和编码过程。此时反复修改同一个字段，不如沿配置使用点追一遍。

性能记录至少需要同时保存：传输大小、两侧位宽、外设门限、实际写入的控制值、有效数据速率，以及溢出/欠载/总线错误计数。平均吞吐量改善但最坏服务间隔变差，不一定是实时音视频链路想要的结果。

十、留一个小练习：能算清楚，也要知道不能推断什么

假设仍使用 16 项 FIFO、每项 4 字节，48 kHz 双声道、每个声道样本占 4 字节。RX 门限为 12 项；准备搬运 1024 字节；客户端填写 src_maxburst = 8；目标控制器采用本文分析的 DW AXI DMAC 路径。

问题一：名义 RX 等待窗口是多少？

剩余空间是 (16 - 12) × 4 = 16 B，除以 384,000 B/s，结果约为 41.7 μs。这个数需要再扣除实际实现的延迟和安全余量，不能当作保证不会溢出的边界。

问题二：src_maxburst = 8 能不能证明 SRC_MSIZE 已经是 8？

不能。要看字段是否进入硬件配置；本文源码写入的仍是固定 DWAXIDMAC_BURST_TRANS_LEN_4。接口参数的意图与实际实现要分别核对。

问题三：这段数据对应多少次源端 4 字节访问？应该写多少块计数？

源端访问数为 256。若单块限制允许容纳整段，按本文 RX 路径写入的 block_ts_lo 为 255；如果硬件块限制更小，需要先拆块，再分别编码。不能把 maxburst、任务总长度或分组数直接写成块计数。

问题四：能不能据此算出 AXI 事务数量和 CPU 中断数量？

不能。前面的信息足够计算逻辑访问量，却不足以推导实际总线事务边界和通知粒度。还需要控制器的事务组织、AXI 长度限制及描述符/中断设置。

结语

读 DMA 硬件配置，最怕的不是寄存器多，而是几个数字混用了单位和层次。

通道决定由哪条资源执行，请求线决定响应哪个外设端点，FIFO 提供有限等待空间；位宽定义某一侧一次访问的单位，Burst 定义若干访问怎样组织，而任务总长度定义这次总共要搬多少。

落实到代码时，再加一道检查：参数有没有被这份驱动使用？从字节数、访问次数到寄存器编码，中间做了什么转换？

这几条关系理清之后，src_addr_width、SRC_MSIZE、ARLEN 和 BLOCK_TS 就不再是一堆相似的名字。下一篇进入地址与缓存，继续讨论：即使这些硬件参数都配对了，为什么一块普通 CPU 缓冲区仍不能直接交给 DMA。
