Eufy HomeBase 2 固件逆向：拆 32MB 闪存芯片、绕过 UART 上锁、搭建 MIPS 调试环境

导语：Adepts of 0xCC 团队把 Eufy HomeBase 2（智能门铃的中控中枢）拆了个底朝天：先拆掉 Winbond 25Q256JWEQ（一种常用的 256Mb 串行 NOR 闪存芯片）闪存芯片读出 32 MB 固件，再逆向 Wi-Fi 密码生成算法（HMAC-SHA256 加密 + 自定义字母表 Base64 编码），接着改 U-Boot recovery 镜像绕过 UART 上锁拿到 root shell，最后用 BusyBox + bind mount 在原始硬件上跑起完整的 homeapp_security 服务。整套流程串起来就是智能家居硬件渗透的标准剧本。

---

一、目标与准备工作

作者分析的是 HomeBase 2（firmware 3.4.2.2h，2026-06-05 发布），而不是更新款的 HomeBase 3。原因是 HomeBase 2 在当地最容易买到。本文需要先读过上一篇门铃固件分析（"From your doorbell to your home network"），很多上下文都建立在前文基础上。

目标硬件清单：

• 闪存芯片：Winbond 25Q256JWEQ（封装 WSON8，尺寸 8.6 mm）
• 处理器：MT7628（联发科 MIPS 架构 SoC）
• 闪存容量：256 Mbit（32 MB）
• 编程器：树莓派 SPI0 接口

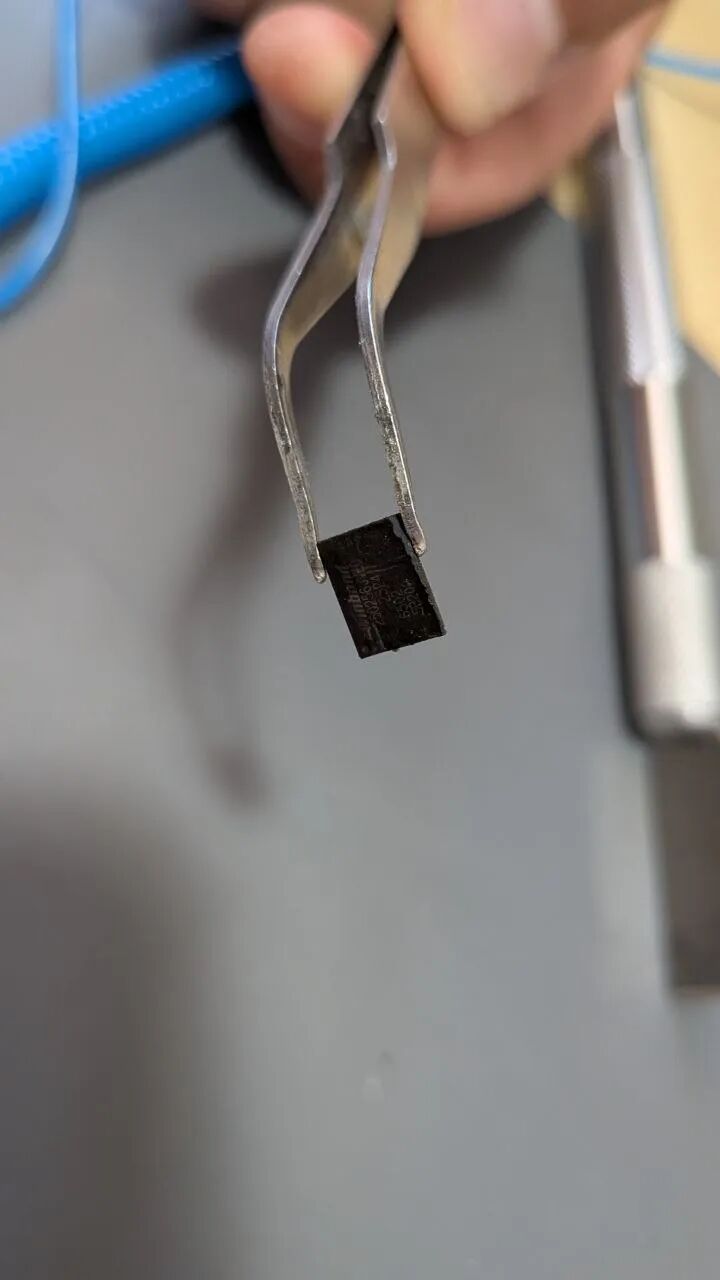

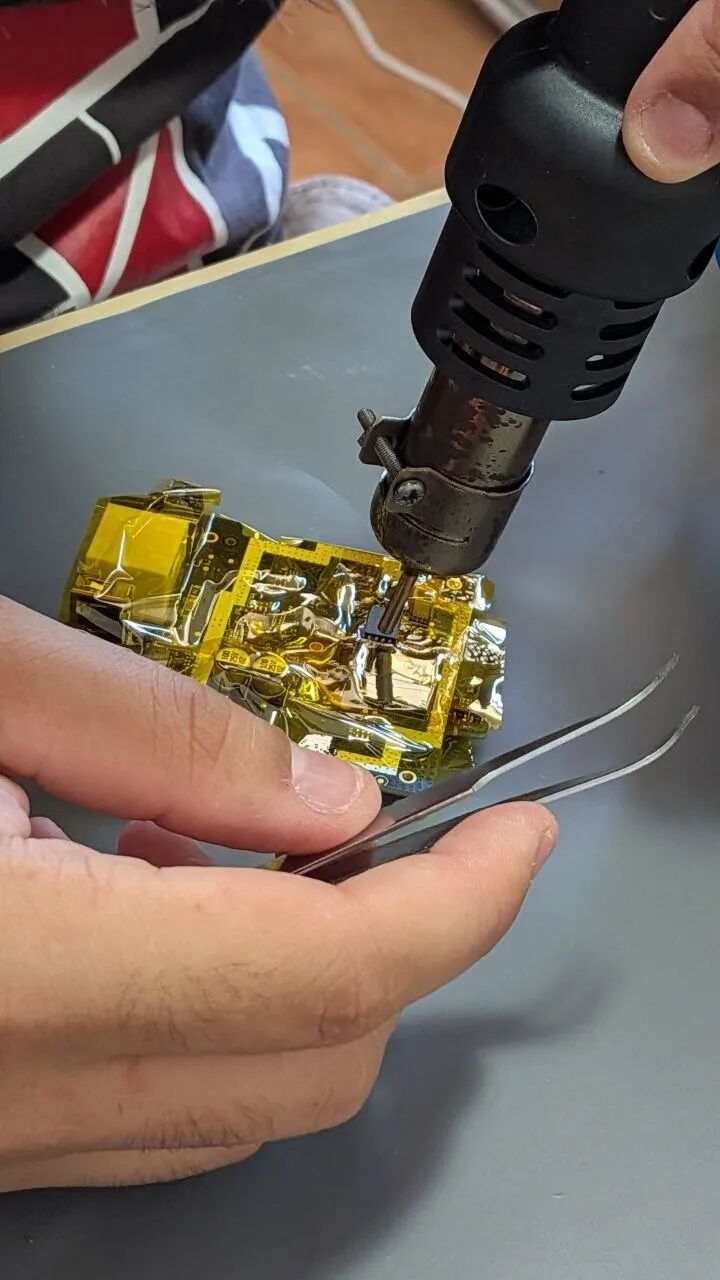

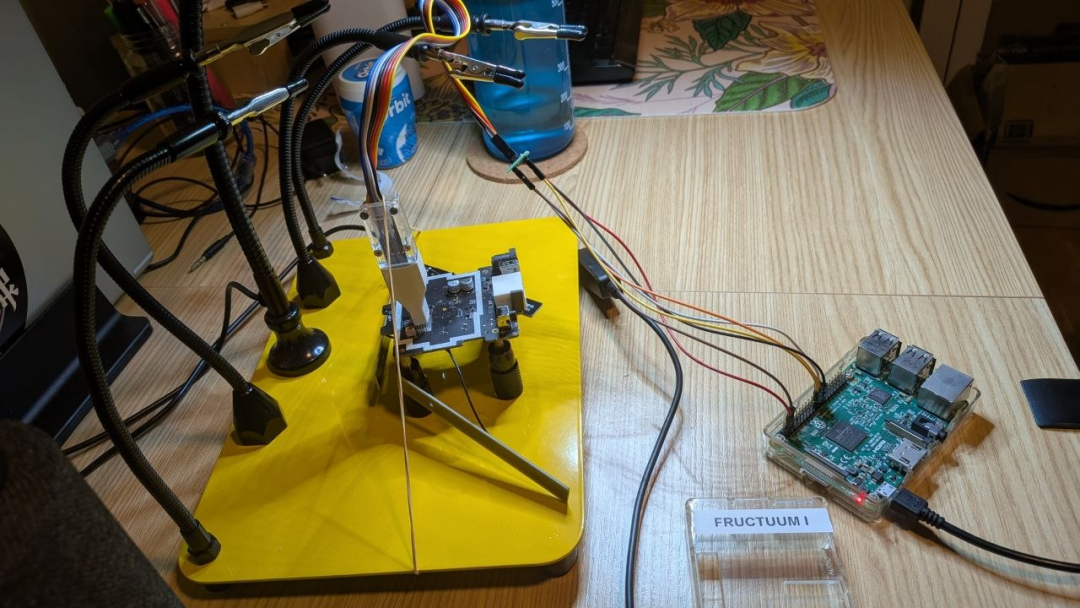

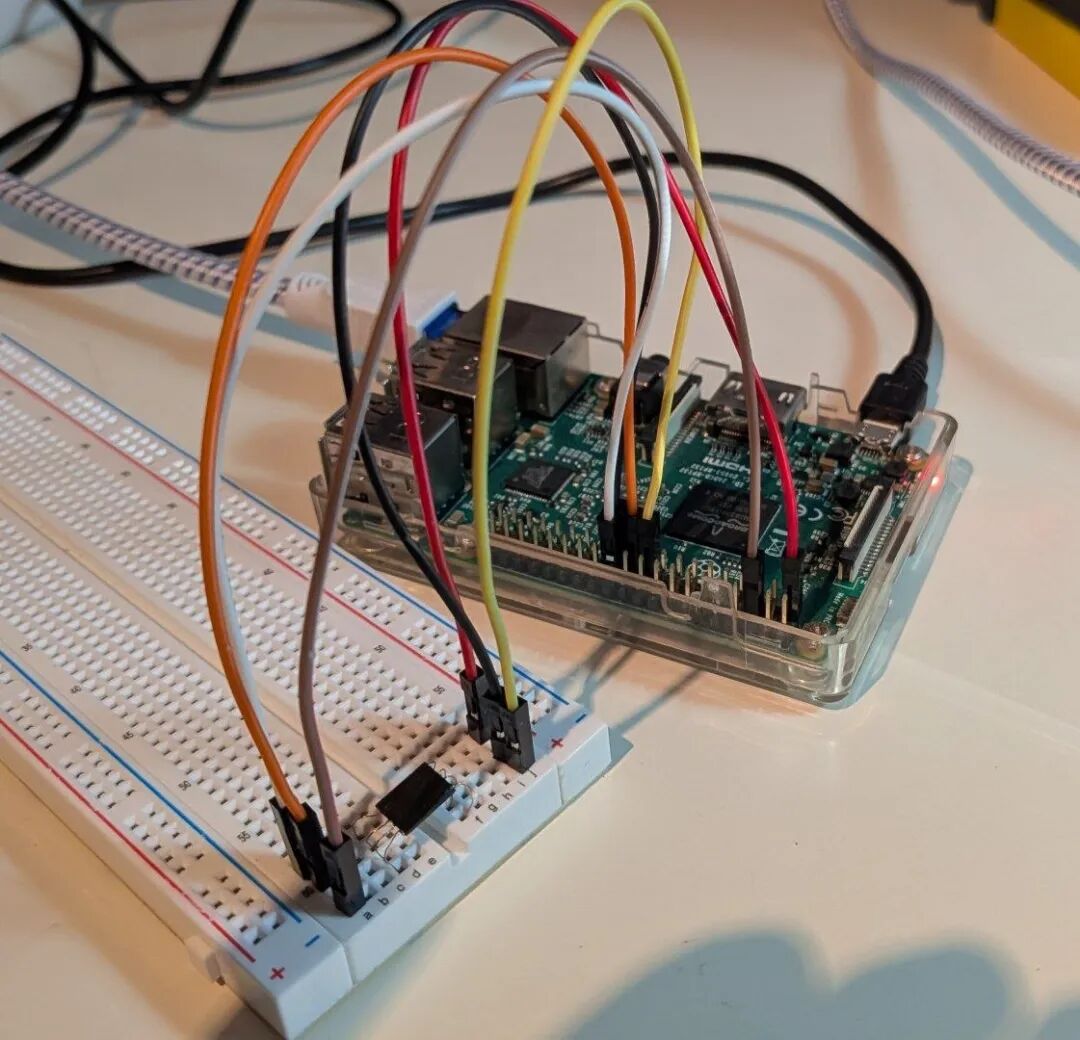

拆芯片之前作者先尝试了带电读取——用弹簧夹夹住芯片、用橡皮筋固定，配合树莓派 SPI 接口读闪存。但带电读取时三次 dump（内存镜像）的校验和全不一样，是典型的"读出垃圾数据"症状。原因很简单：板载电源同时激活了其他元器件，干扰了正常读取。最后只能让作者的内兄（Óscar Lestón）硬着头皮把闪存芯片拆下来离线读取。

1.1 64 KB 损坏

芯片拆下来之后离线读取三次，三次校验和完全一致。但代价是：地址 0x500000 处的 64 KB 块在拆芯片过程中被损坏了，Binwalk 解出来是缺一块的数据。

按理说这是灾难性的——这块地址刚好是主 image 的加载位置。但后续分析发现 0xe70000 位置还有一个小一点的 recovery 镜像完好无损。这就引出了后文绕过 UART 上锁的招数：既然主镜像坏了，那就把恢复镜像改成我们的后门版本，让 bootloader 去加载它。

---

二、固件结构与提取

固件镜像 32 MB，Binwalk 扫一遍能识别出三段有价值的部分：

偏移	类型	说明
0x14580	U-Boot 1.1.3 字符串	启动加载器版本
0x2E1D92	XZ 压缩流	11,514,432 字节
0xE70000	uImage 内核镜像	3.4 MB，MIPS32，LZMA 压缩
0x1440000	JFFS2 文件系统	12,255,244 字节

作者嫌逐个解 XZ 流太麻烦，直接上 7z：

7z e -y -o7z_mandanga homestation2_firmware00.bin

7z 把整个固件 blob 当成一个超长压缩包暴力展开，输出 42 MB 的展开文件，后面所有 strings/grep 都直接在这份 blob 上跑。这种"把整个 firmware 当大杂烩搜"的做法看着土，但对定位字符串确实快。

---

三、逆向 Wi-Fi 密码生成算法

Eufy HomeBase 启动后会广播一个 SSID/密码对供门铃配网：

• SSID 格式：OCEAN_XXXXXX（XXXXXX 是 MAC 地址后三段）
• Wi-Fi 加密：WPA2-PSK
• 默认密码变量：NVRAM（Non-Volatile RAM，非易失随机存储器）变量 WPAPSK1

作者上一篇文章分析过 2024 年的密码算法，这次要确认 Eufy 是不是换了更安全的版本。

3.1 字符串搜索锁定关键变量

跑两个 grep 就能定位算法相关字符串：

strings homestation2_firmware00.bin | grep "OCEAN_"
# 输出 OCEAN_TEST_* 错误信息和 ssid_prefix="OCEAN_"

在反汇编出来的 ELF（carve_wifi.py 脚本会从前一个 ELF 头找下一个 ELF 头，截出可分析的二进制）里搜 WPAPSK1，直接定位到目标函数：

set_wifi_pwd    33    1524   sym.set_wifi_pwd

3.2 算法逻辑分支

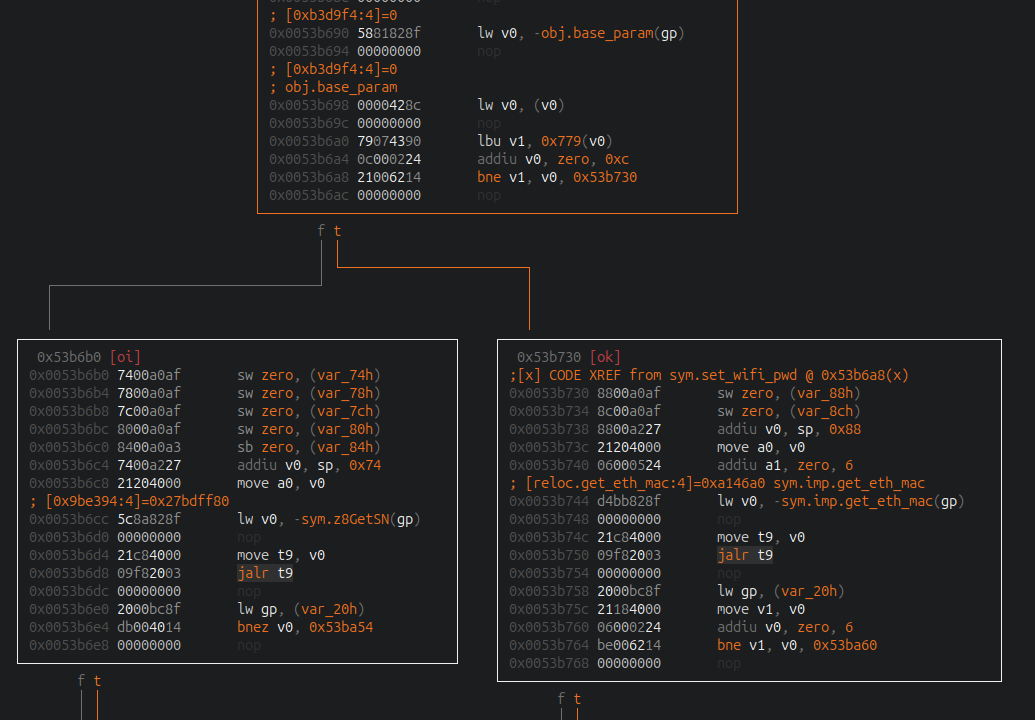

set_wifi_pwd 函数 0x0053b510 有个关键判断：

if (base_param->device_type == 0x0C) {
    // 走 z8GetSN() 分支
    serial = z8GetSN();
    password = mac_func(serial, hub_sn);
} else {
    // 走 MAC 地址分支
    password = mac_func(mac_addr, hub_sn);
}

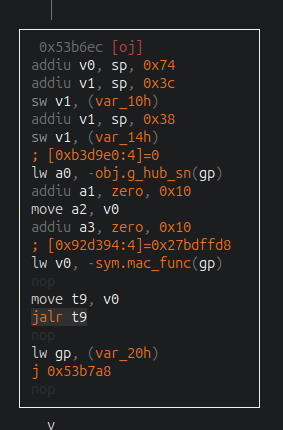

HomeBase 2 命中第一个分支，所以密码依赖两个值：

1. z8GetSN() 返回的序列号（17 字节）
2. HomeBase 的硬件序列号（T8010XXX 格式，可预测）

3.3 z8GetSN()：I2C 取序列号

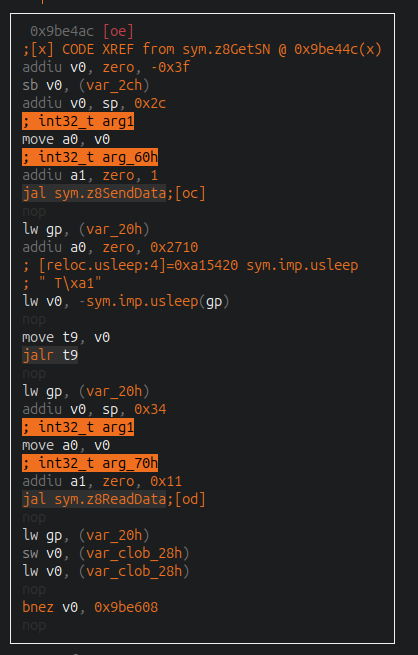

z8GetSN() 走的是 I2C（一种两线制串行通信协议）通道，发送命令 0xC1 给某个外设芯片，读回 0x11 字节。这段数据其实就是 Z8 系列微控制器里的 e-fuse 值（出厂烧死的只读标识），每台机器都不一样，但同一批次之间可能有规律。

3.4 HMAC-SHA256 + 自定义 Base64

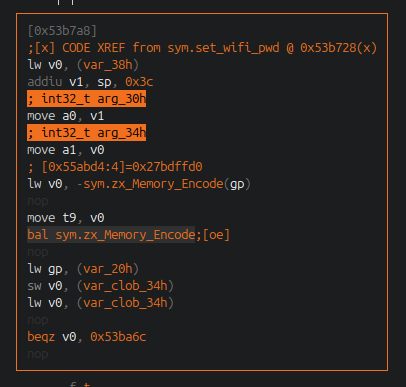

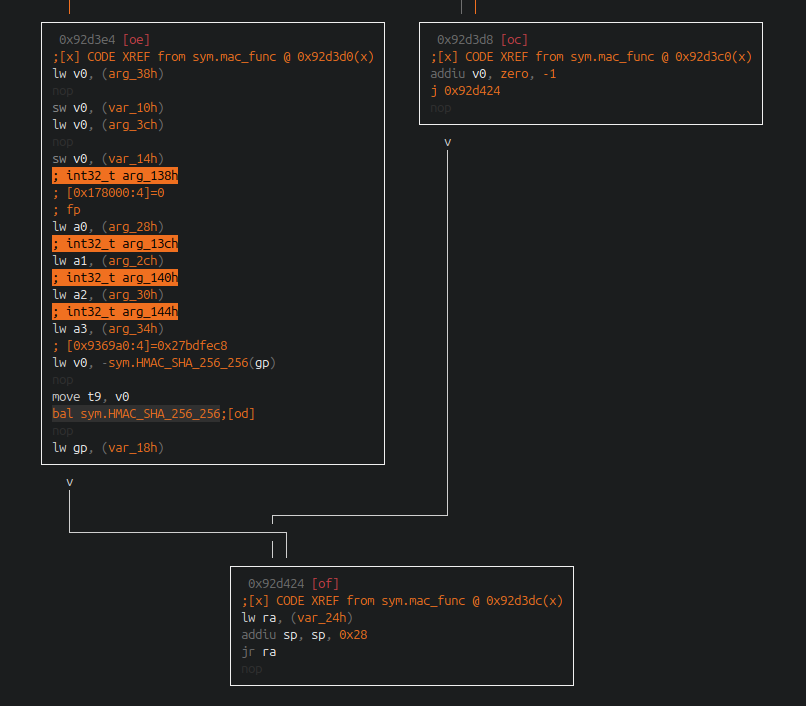

mac_func() 把两个字符串拼起来跑 HMAC-SHA256（一种基于 SHA-256 的带密钥哈希算法）：

• message：z8GetSN() 返回值
• key：HomeBase 硬件序列号 T8010XXX

HMAC 结果再走一遍自定义 Base64 编码，字母表非常规：

ABCDEFGHIJKLMNOPQRSTUVWXYZabcdefghijklmnopqrstuvwxyz0123456789-_

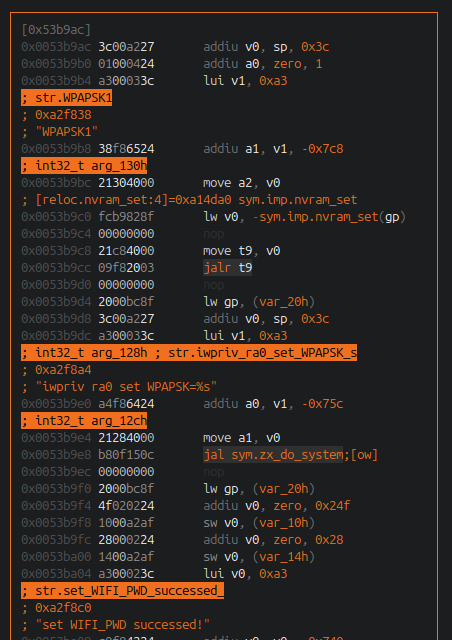

标准的 urlsafeb64 用 `-替换+/，但这个实现去掉了=padding 也去掉了+/，纯字母数字加-_，长度正好 32 字符。最后密码写回 NVRAM，再用iwpriv ra0 set WPAPSK=%s` 触发无线配置更新。

3.5 已知未知

唯一没法预测的就是 z8GetSN() 返回值。硬件序列号是可预测的（按设备类型有固定模板），但 I2C 读到的 e-fuse 字节得真机读取或者从别的渠道获取。所以密码生成算法不是完全可重放的——但只要有一台目标机器 + I2C 总线访问权，就能稳定生成其他机器的密码。

---

四、绕过 UART 上锁

上一篇文章的结尾留了一个坑：HomeBase 2 的 UART（Universal Asynchronous Receiver/Transmitter，通用异步收发传输器，是芯片内置的串口调试通道）连上去会卡在 "Please press Enter to activate this console" 的死循环：

starting pid 5617, tty '/dev/ttyS1': '/sbin/login.sh'
process '/sbin/login.sh' (pid 5617) exited. Scheduling for restart.
Please press Enter to activate this console.

按 Enter → login.sh 跑 → 退出 → 重启 login.sh，无限循环。这是一道 shell 前的关卡：检查 NVRAM 变量 debug_log 是否为 1 或 /mnt/enable_console 文件是否存在，两个条件都不满足直接退出循环。

4.1 上锁逻辑

UART 锁定逻辑写在 /sbin/login.sh：

DEBUG_LOG="`nvram_get debug_log`"
if [ "$DEBUG_LOG" = "1" -o -f "/mnt/enable_console" ]; then
    echo "enter debug mode"
    /bin/login
fi

要想进入 shell，必须同时满足 NVRAM 调试开关或文件系统标记。这两条路都不太好走：NVRAM 变量没找到直接的设置接口，而 /mnt/enable_console 文件需要先有文件系统访问权，典型的鸡生蛋问题。

文档里还提到另一种远程开启方式——基于 ARP（Address Resolution Protocol，地址解析协议）的私有协议，用私钥签名的"魔法包"互相握手。作者原话吐槽："不确定他们到底吸了什么。"

4.2 既然绕不过去，那就改固件

既然上锁逻辑在固件里，那就直接把这段判断抹掉。作者思路很直接：

1. recovery 镜像 0xe70000 完好
2. 把它的 login.sh 改成无条件进 shell
3. 烧回闪存芯片
4. 主镜像因为 64 KB 损坏 boot 不起来，bootloader 自动 fallback 到 recovery

recovery 镜像是个标准的 U-Boot uImage，64 字节头加 LZMA 压缩 payload：

偏移	长度	字段	值
0x00	4	Magic	0x27051956
0x04	4	Header CRC32	0xe764e161
0x10	4	加载地址	0x80000000
0x18	4	Payload CRC32	0x19b650c3
0x1C	4	OS/类型/压缩	05 05 02 03

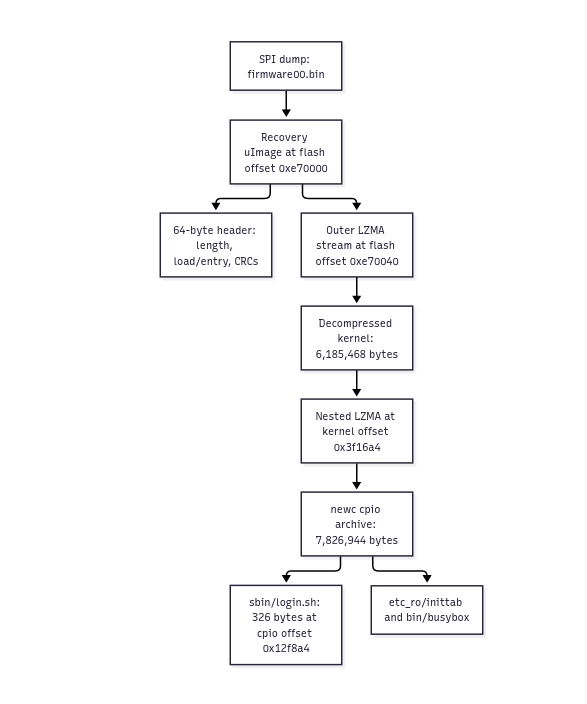

payload 是套娃压缩——XZ 里套 cpio（一种简单的归档格式），cpio 里再套另一个 XZ，最终才是我们要改的 initramfs。改完 payload 之后还要重新算 CRC32 并把头里的 Header CRC32 也更新，否则 bootloader 拒绝加载。

4.3 最小改动

作者把改动压到最小——只改 login.sh 里那两个字符串：

old_condition = b'if [ "$DEBUG_LOG" = "1" ];then'
new_condition = b'if [ 1 = 1 ];then' + b' ' * 13  # 保持长度一致

old_login = b'\t/bin/login\n'
new_login = b'\t/bin/sh\n'

把条件改成永远为真，把 /bin/login 直接换成 /bin/sh，跳过密码输入。改完在电脑上用 QEMU 模拟跑了一遍确认能正常解压。

4.4 烧写闪存

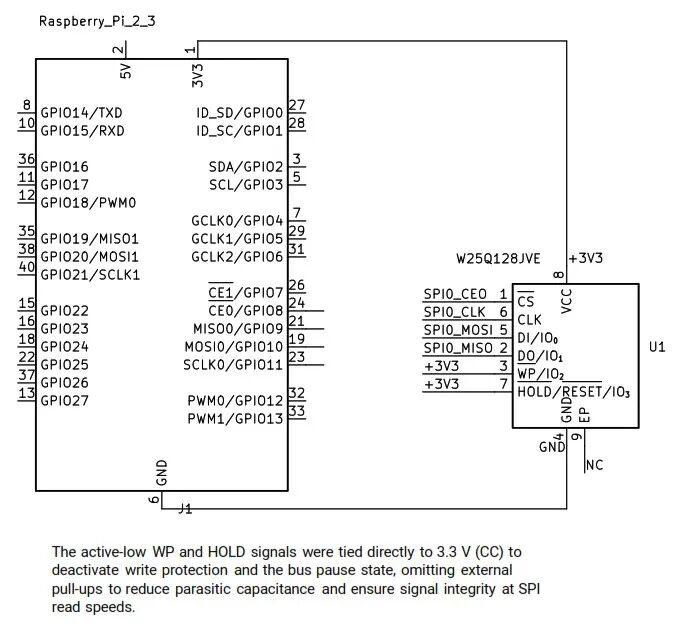

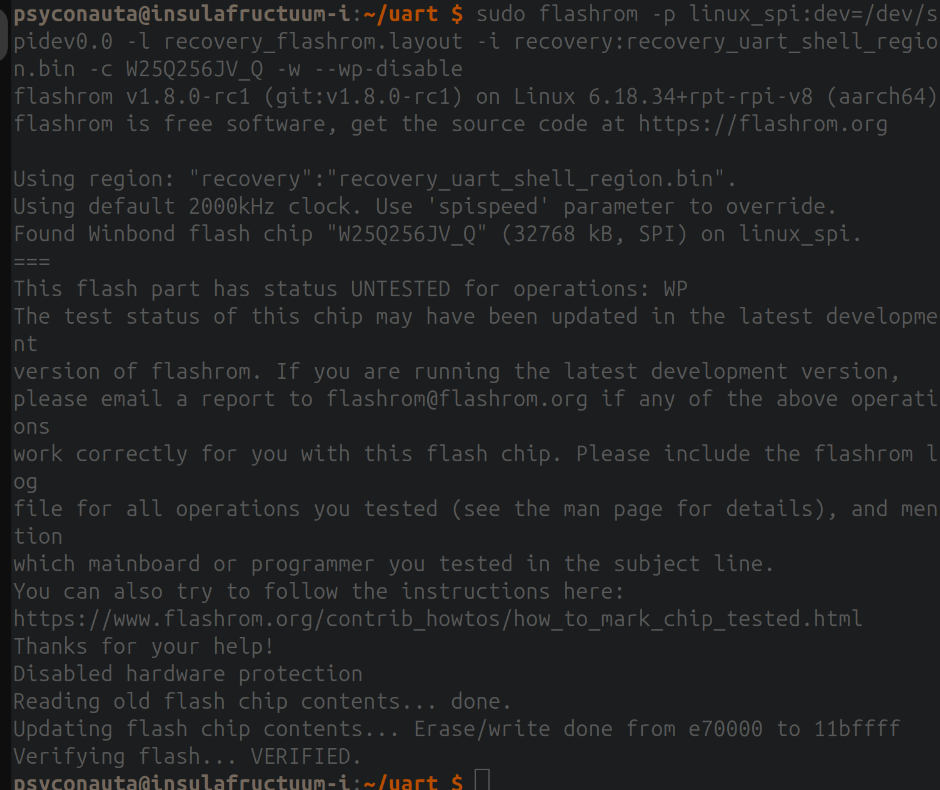

闪存芯片有写保护，要按文档接法拉高 WP 引脚才能烧：

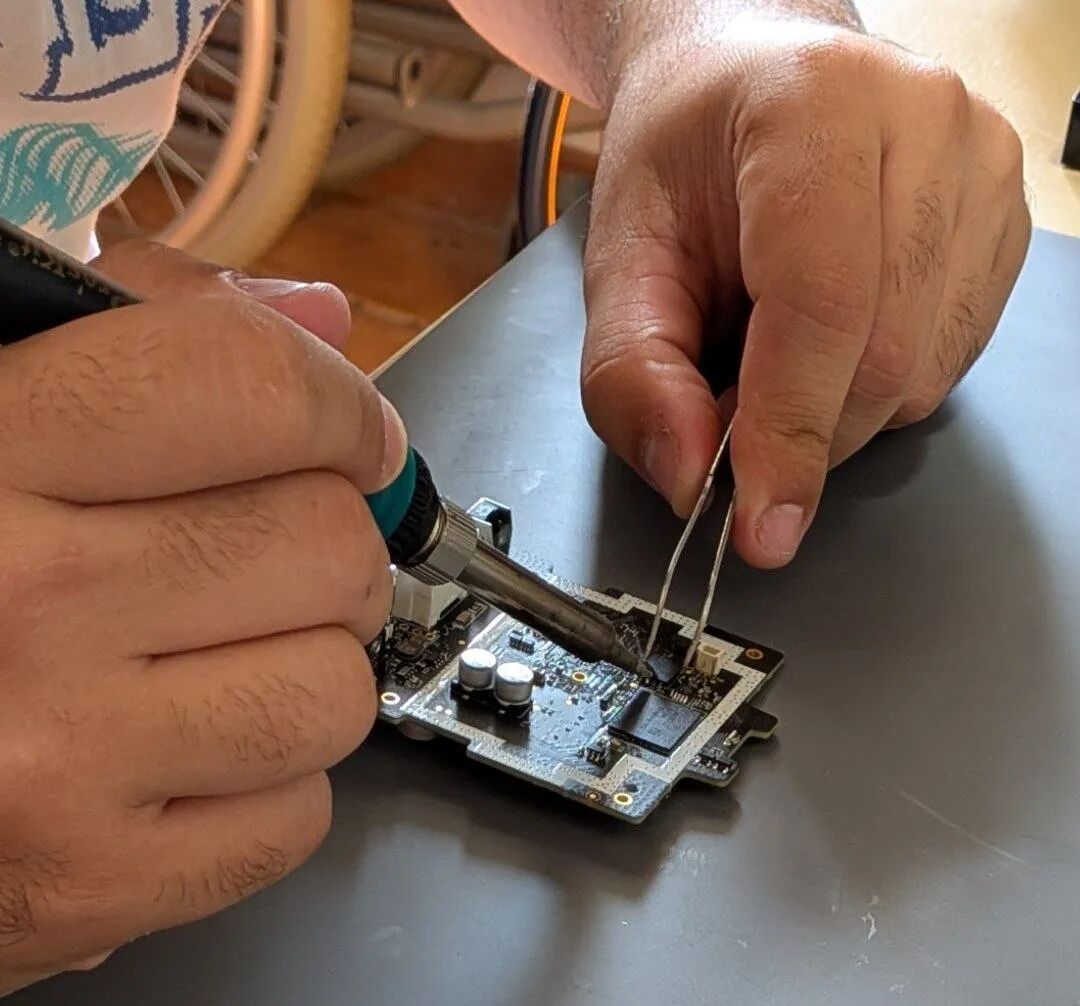

烧完读三次验证，再焊回板子：

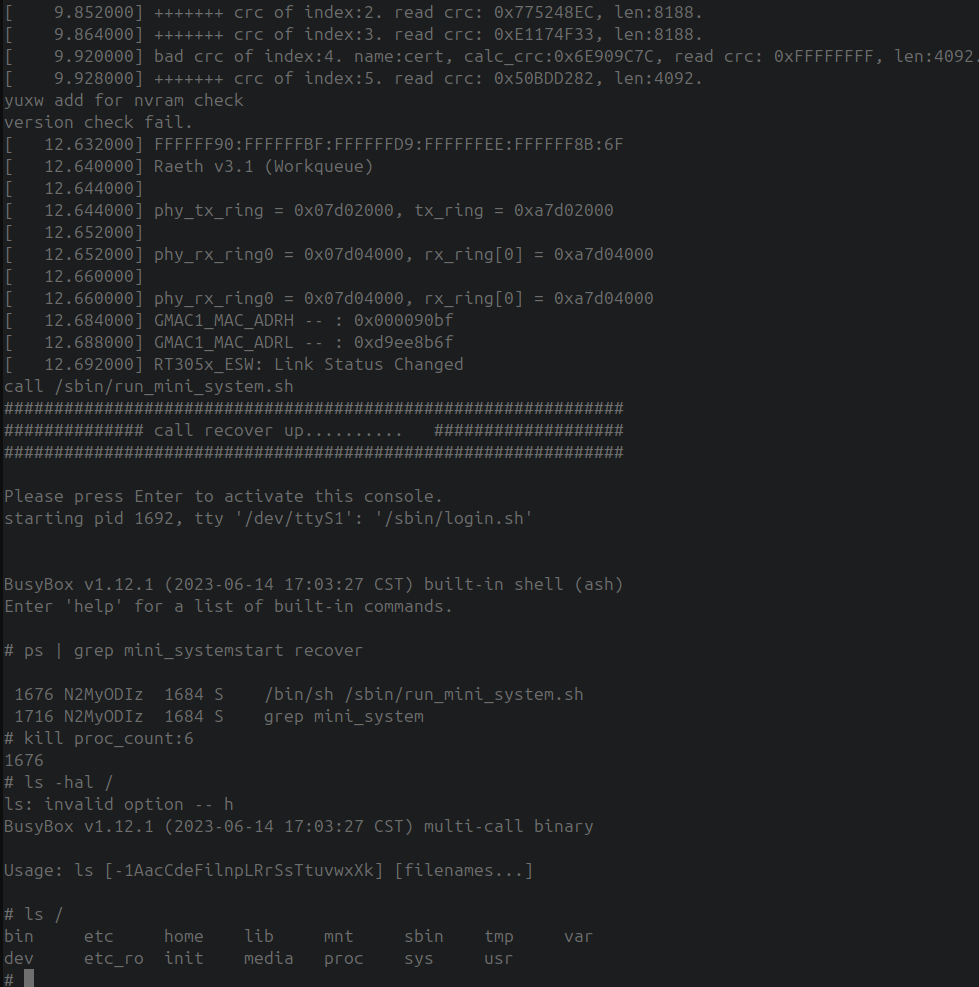

插上 USB-TTL 串口线开机，主镜像果然因为损坏加载失败，fallback 到 recovery，然后直接拿到 root shell：

---

五、用 BusyBox + bind mount 搭调试环境

拿到 shell 还不够。recovery 镜像里的 BusyBox 是阉割版，缺一堆调试工具；文件系统没挂载，homeapp_security 服务依赖的 Wi-Fi 和 I2C 内核模块也都没加载。直接在这种环境下跑主程序会立即崩。

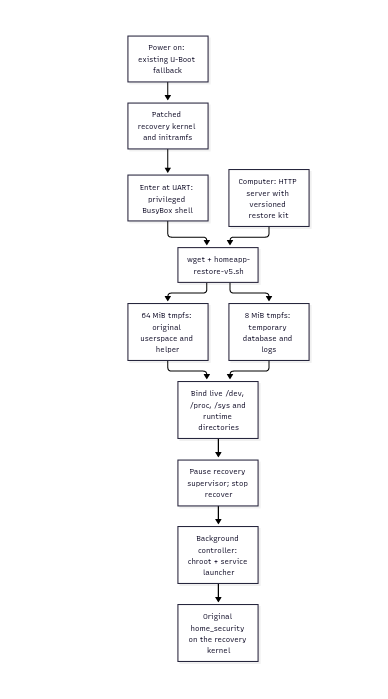

5.1 环境搭建思路

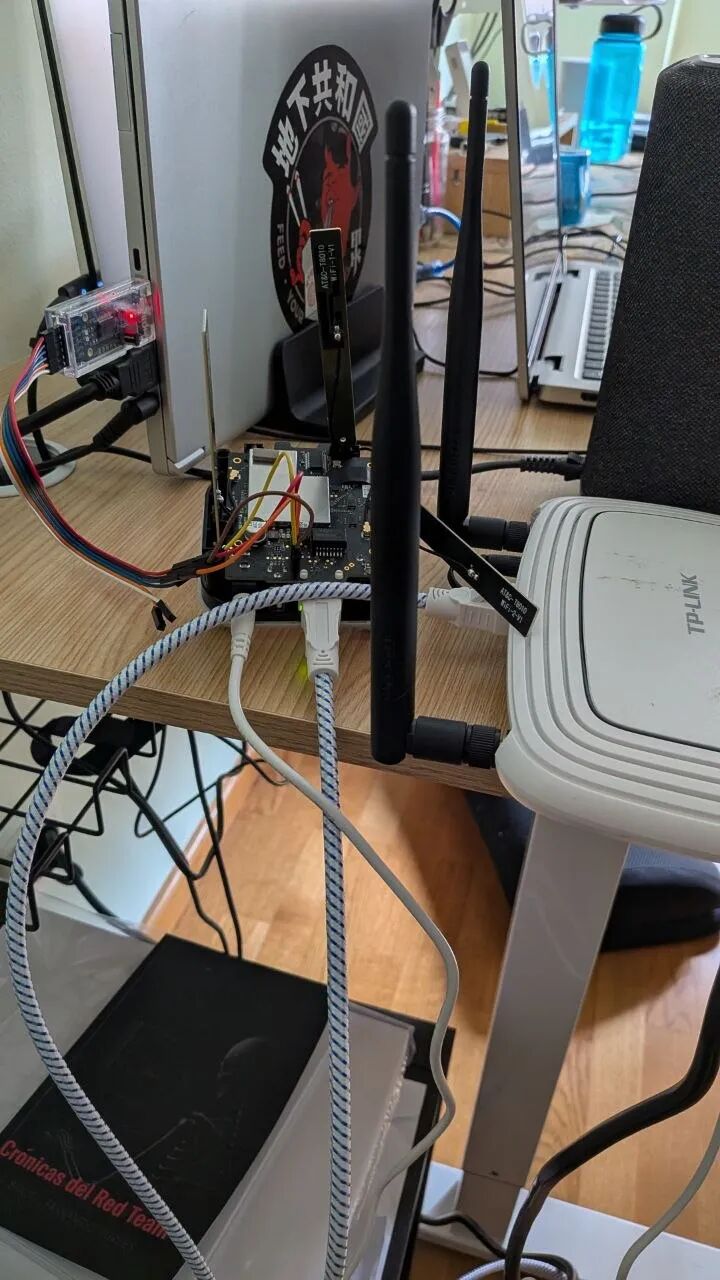

作者拿了一台 2015 年从西班牙电信（Telefónica）薅来的 TP-Link 路由器当本地服务器，把编译好的扩展 BusyBox、rootfs 压缩包、几个辅助脚本挂到 HTTP 服务：

思路分三步：

1. 用 wget 从本地 HTTP 拉一份扩展 BusyBox 和 rootfs tar 包
2. 解压到 /media/homeapp-debug/rootfs
3. bind mount 把 /dev /proc /sys /etc /var /tmp /media 全挂到 rootfs 里，伪造一个"完整"的文件系统视图

为了凑内存还要把 vm.overcommit_ratio 从 50 调到 75，让内核允许更多超额内存分配。

整个过程试错三小时才成功把 homeapp_security 拉起来。作者事后把 picocom 日志丢给 Codex 整理成了 homeapp-restore-v5.sh 自动化脚本——下一个玩这台设备的人就能一键还原环境，不用从头试错。

5.2 服务起来之后的网络暴露面

环境搭好之后跑 netstat -lntup，能看到以下监听端口：

端口	进程	协议	用途
9000	pushMuxer	TCP	推送代理
554	pushMuxer	TCP	RTSP 流媒体（暴露！）
23	telnetd	TCP	Telnet 服务（暴露！）
53	dnsmasq	TCP/UDP	DNS 服务
10400-32392	home_security	TCP/UDP	多个内部端口
5000	mips_collector	TCP	本地采集器
21200/32380	home_security	UDP	内部 UDP

RTSP（Real Time Streaming Protocol，实时流媒体传输协议）和 Telnet 直接对外监听，作者特意标了出来——这两口子开了等于把摄像头流和远程 shell 拱手让人。后面的攻击面分析会基于这个环境做。

5.3 GDB 调试

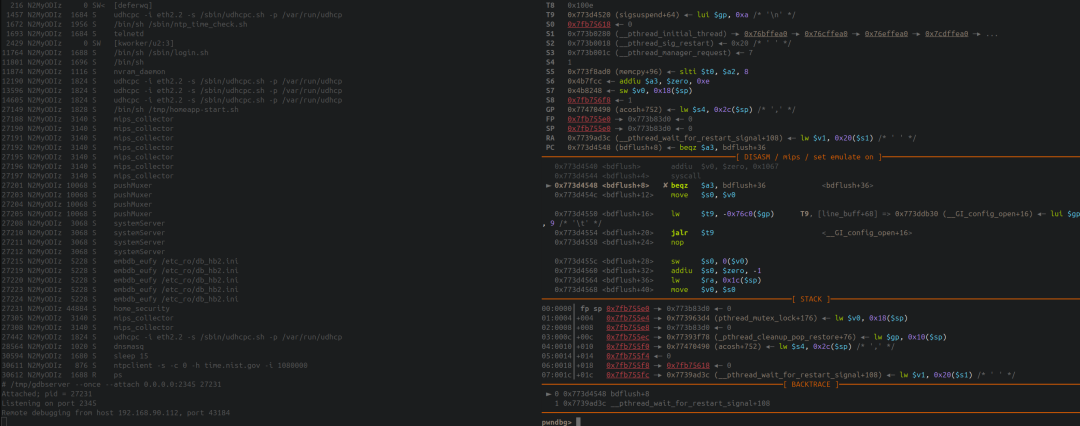

最后一步是把为 MIPS 编译的 GDB 推到设备上，attach 到 homeapp_security 进程。从 UART shell 推到设备：

有了 GDB 就能设断点、看调用栈、修内存，再去捅那些启动时检查 MAC 白名单的逻辑（设备会按 MAC 表拒绝/接受通信，没配表直接拒）。整个逆向流程这才算闭环。

---

六、红队启示

这套流程串起来是 智能家居硬件渗透 的标准剧本：

1. 拆芯片拿固件：硬件不可避免的步骤，闪存里的明文往往就是全部秘密
2. 逆向算法：哪怕加密再花哨，seed 必须依赖硬件读取，物理接触就是破局点
3. 改固件改密码：recovery 镜像、备用启动路径、生产环境冗余都是潜在后门入口
4. 搭调试环境：拿到 shell 不算完，主程序跑起来才算

最值得记住的两个点：recovery 镜像和Telnet/RTSP 端口。前者是硬件厂家标配的"出问题救命"通道，攻击者完全可以拿它当永久 root 后门；后者是很多 IoT 设备调试完忘了关的标准服务，一开就是十年。

---
