嵌入式 GUI 选型：LVGL 资源占用、组件生态与实战上手全解析

发表于 10 小时前 | 查看: 1| 回复: 0

从 32kB 内存起步，到 3D 渲染与 GPU 加速，LVGL 用一套 C 语言 API 覆盖从 MCU 到嵌入式 Linux 的整条 UI 链路。本文拆解它的定位、资源门槛、功能全景、工具链、集成生态与上手步骤，并附常见问题与性能优化清单——读完可以直接评估它适不适合你的下一个项目。

做嵌入式产品，最常被低估的一件事，是界面。

硬件调通、协议打通、算法跑稳，最后交付前用户打开屏一看——界面还停留在 2015 年的安卓 ROM。不是没人写，是写 UI 这件事，在嵌入式这条路上从来都太贵：要么自己画像素、算坐标、折腾抗锯齿，要么把整个屏幕外包给一块昂贵的主控芯片。

LVGL 要解决的，就是这个矛盾。

LVGL 是谁

LVGL，全称 Light and Versatile Graphics Library（轻量级通用图形库），是一个 MIT 许可的开源嵌入式 GUI 库，纯 C 编写、C++ 兼容、零外部依赖。它的目标很朴素：让单片机、MPU 上用同一套 API，快速做出带动画、样式、多语言的界面。

LVGL 项目 Logo 与 Stars、Forks、Commits、License 四项核心指标信息图

先看项目基本盘，数据截至本文调研，来源 GitHub 仓库页面：

指标 数值
Stars 24.9k
Forks 4.4k
Watchers 321
Commits 13,151
Open Issues 77
Open PRs 60
License MIT

24.9k star 在嵌入式圈是什么分量？它不是前端那种几小时冲上去的热度，而是一行行 C 代码、一个个版本攒下来的信任。13,151 次提交 对应的是一个活跃维护近十年的项目，而不是某次发布会后的临时仓库。

再往深看一层，这些数字背后有三个「不常见」：

  • 不靠营销涨 star：LVGL 极少上新闻、极少做发布会式宣传，star 基本来自开发者自发推荐。
  • 不靠版本号刷存在：v8 到 v9 是一次 API 大改，官方用了一年时间做迁移文档和兼容层，没有「弃坑就跑」。
  • 不靠闭源赚钱：库本体 MIT 免费商用，商业化靠 LVGL Pro 工具链，逻辑非常清晰。

为什么这三点重要：因为嵌入式产品的生命周期是 5 到 10 年。你选一个 UI 库，等于把未来十年的维护成本也押上去了。一个活跃、透明、有商业支撑的开源项目，比一个功能更炫但半年不更新一次的库，值得多给几个星。

而真正让开发者愿意把它放进量产固件的，是下面这份资源账单。

为什么嵌入式 UI 这么难做

在理解 LVGL 之前，值得先看清它解决的问题。

嵌入式 UI 的传统路径，基本就三条，每条都有代价：

  • 裸写显示驱动：直接往帧缓冲里写像素，效率最高，但一切都要自己算——文字、图标、触摸反馈、动画，一个都不能偷懒。
  • 移植轻量 GUI：比如 uGUI、TinyGUI 这类极简库，省资源，但 widget 少、样式弱，做复杂交互要靠自己补。
  • 上重型框架：QT、Chromium 这类，功能齐全，但对 MCU 来说是天文数字的内存与算力负担。

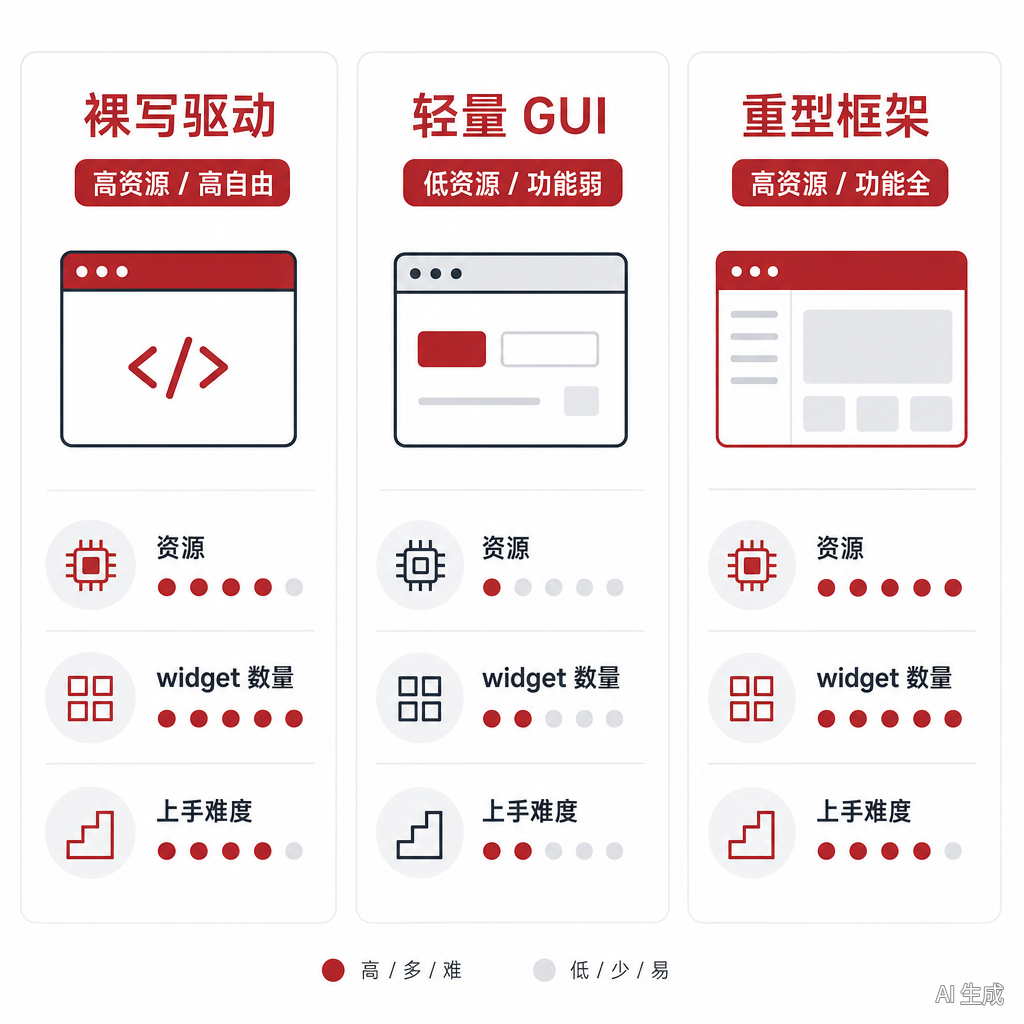

嵌入式 UI 三条传统路径对比图：裸写驱动、轻量 GUI、重型框架在资源、功能与上手难度上的取舍

痛点其实很集中：

  • 内存：一块 320×240 的屏幕，RGB565 就要 150kB 帧缓冲，小 MCU 吃不消。
  • 算力：抗锯齿、圆角、阴影这些「现代 UI 感」全靠 CPU 画，主频不够就掉帧。
  • 语言与字体：英文还好，CJK 字库动辄几 MB，小设备装不下。
  • 碎片化：每块屏、每个触摸 IC、每颗 MCU 的驱动都不一样，重写一遍又一遍。

这里值得展开说内存这笔账。

一块 320×240 的屏，如果按 RGB565，也就是每像素 2 字节做全屏缓冲，就是 320×240×2 = 150kB RAM。而 STM32F103 才 64kB SRAM，STM32F407 也就 192kB。光缓冲就吃掉大半家当，剩下的留给堆栈、状态机、通信协议。

这就是为什么 LVGL 坚持用 局部渲染（partial rendering）：它不是把整屏画完再推出去，而是 每次只渲染屏幕的一个条带。这样帧缓冲可以缩到屏幕的 1/10，320×240 的屏只需要 15kB 缓冲，普通 MCU 就能跑。

LVGL 对上面这几条，几乎是逐条对症下药。

资源门槛到底有多低

先分清两个口径，这很重要，也是社区里最容易混的地方。

官方文档 Introduction 给的最低门槛，能跑起来的下限：

项目 最低要求
MCU 架构 16 / 32 / 64 位
Flash > 64kB
静态 RAM ~2kB
栈 > 2kB
堆，LV_MEM_SIZE > 2kB
编译器 C99 或更新

仓库 README 给的典型资源占用，一个像样项目的大致账单：

  • 约 100kB RAM
  • 约 200–300kB Flash
  • 渲染缓冲为 屏幕大小的 1/10
  • README 另列最低要求：32kB RAM、128kB Flash、帧缓冲、至少 1/10 屏幕的渲染缓冲

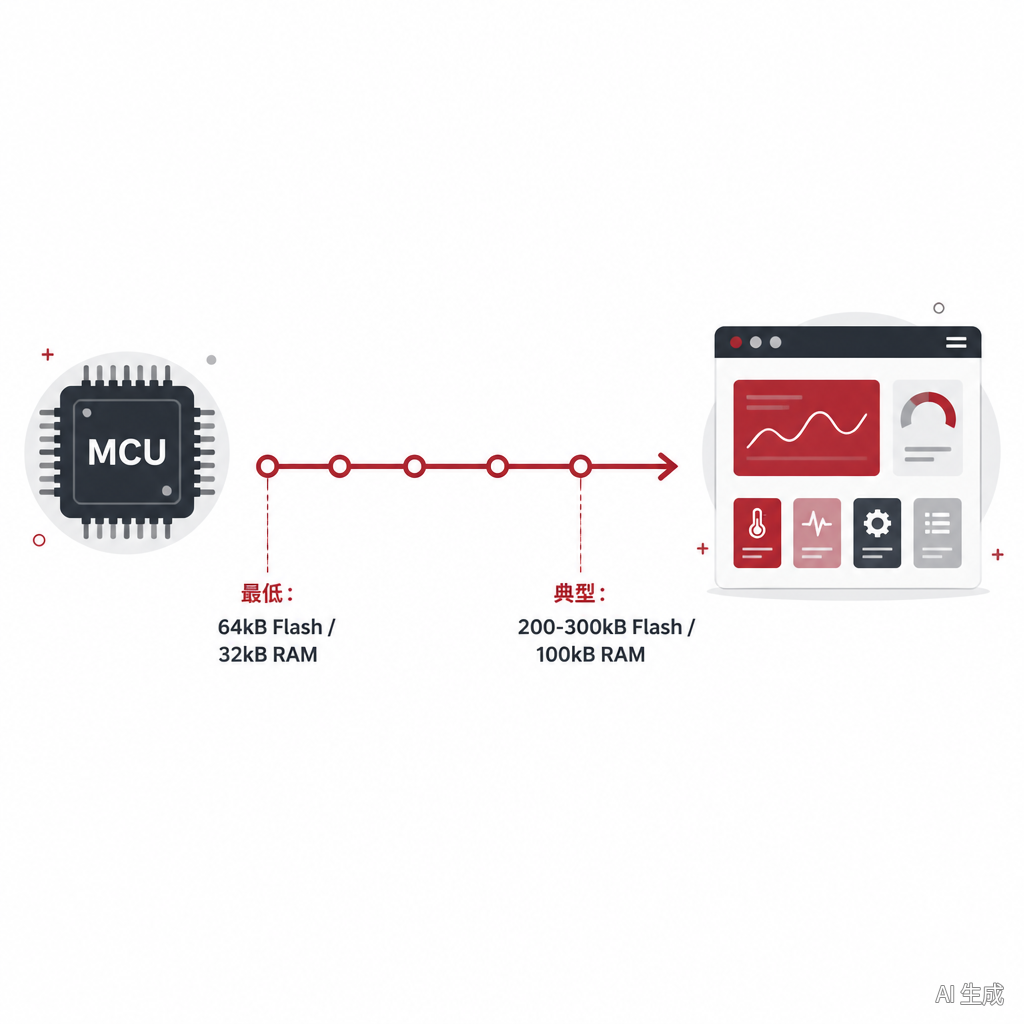

LVGL 资源门槛示意：从最低 64kB Flash 与 32kB RAM 到典型 200-300kB Flash 与 100kB RAM

一句话总结：「能跑」的门槛很低，「好用」的账单大约 100kB RAM 起。

这意味着什么？意味着 ESP32、STM32F4、RP2040 这类主流芯片都能跑出像样的界面，而不用为了 UI 单独换一颗带 GPU 的高价主控。

再说一遍推荐配置，官方给的是：

  • 时钟 > 16MHz
  • Flash > 180kB
  • 栈 > 8kB
  • 堆 > 48kB

对比一下常见 MCU：ESP32 有 520kB SRAM + 4MB Flash、STM32F429 有 256kB SRAM、RP2040 有 264kB SRAM——都在推荐配置之上。换句话说，如果你手上的板子是这几年的主流型号，LVGL 的资源约束基本可以忽略。

30+ 组件，一套样式系统

LVGL 的内置 widget 数量是 30+：

  • Button（按钮）
  • Label（文本）
  • Slider（滑块）
  • Chart（图表）
  • Keyboard（键盘）
  • Meter（仪表盘）
  • Arc（弧形进度）
  • Table（表格）

这些不是「能显示」的占位组件，而是带交互、带状态、带默认样式的成品。

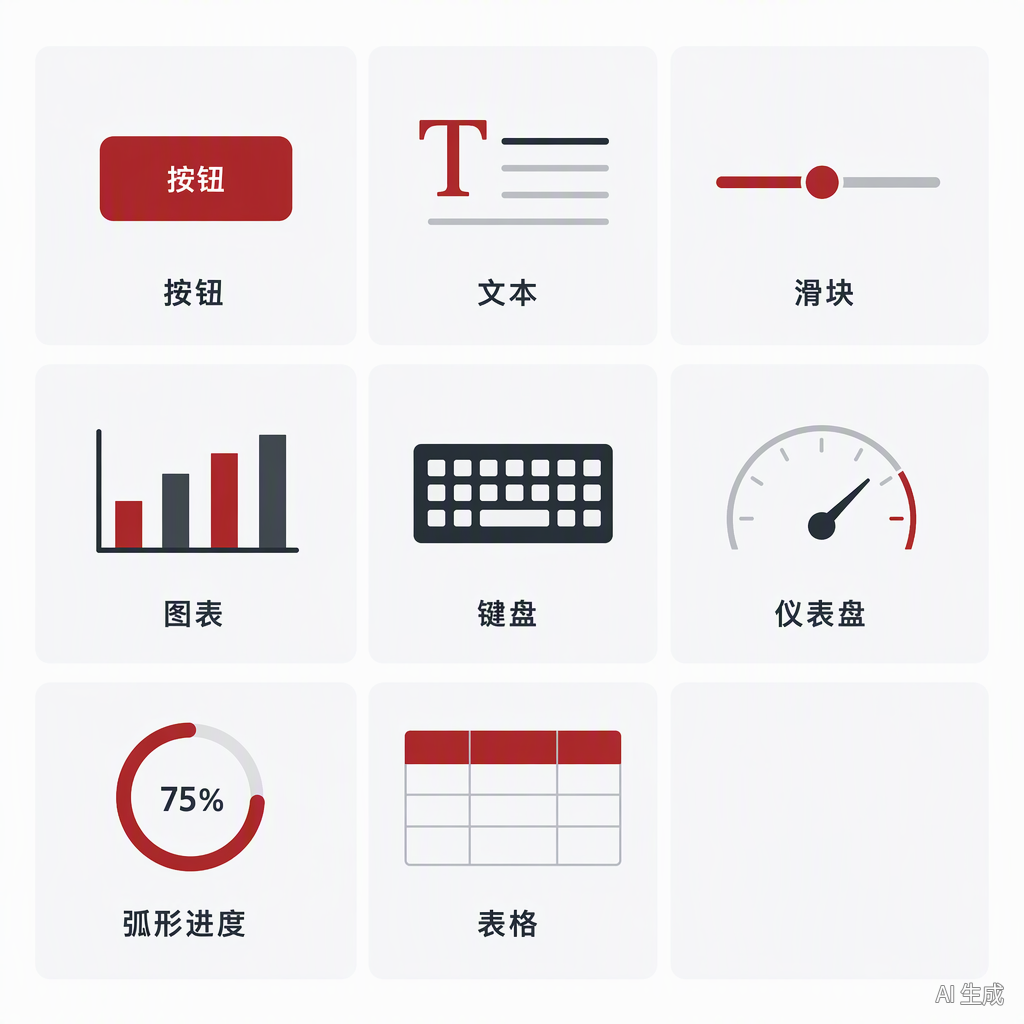

LVGL 内置 30+ widget 中的八个代表组件：按钮、文本、滑块、图表、键盘、仪表盘、弧形进度与表格

做仪表盘的人会立刻喜欢 Meter：它不是让你自己画一个圆盘加指针，而是 原生支持刻度、指针、范围色带，改几个参数就能出成品。

做数据采集的人会喜欢 Chart：它支持多序列、X/Y 轴、缩放、滚轮浏览——在 MCU 上做示波器界面，这个组件几乎是标配。

动画系统也值得一提：LVGL 内置完整的动画框架，lv_anim_create 一条 API 就能做出 淡入淡出、滑动、缩放、旋转、颜色过渡、数值滚动。不是让你自己写一帧帧定时器，而是库帮你管理所有动画状态机。

  • 数值滚动：仪表盘的指针从 0 转到目标值，一秒的过渡看起来「活」了。
  • 颜色过渡：按钮按下变红、松开恢复，状态切换更直观。
  • 列表滑动：惯性滚动、吸附到最近项，手感接近手机。

做交互反馈的人会特别受益：以前在 MCU 上做「按下变亮」这种反馈，得自己开定时器、自己算插值。LVGL 把这些封装成 几行代码，效果还比手写的平滑。

再补一个反直觉的点：LVGL 的动画引擎支持 多条动画并行，而且 动画对象会自动从屏幕上移除，不会泄漏内存——这在长期运行的嵌入式设备上是关键特性。

配合组件的是 100+ 样式属性，可以按 widget 状态配置——pressed、focused、disabled、checked 各有各的样式，做手感这件事不需要自己画三套状态图。

布局上，LVGL 内建 Flexbox 和 Grid 两套引擎。做过前端的人可以直接照搬思路：lv_obj_set_flex_flow、lv_obj_set_grid_dsc 一套下来，对齐、间距、换行都由库处理，不需要手算像素坐标。

为什么这是关键差异：以前在 MCU 上做界面，布局是「写死坐标」——x=10, y=20，字号一变、语言一换，整屏都要重排。LVGL 用 Flexbox/Grid 后，布局是「声明式」的，组件自己决定位置，改字号、加一行文字都不用手工挪。

交互设计：输入设备全家桶

UI 是给人用的，触摸之外，嵌入式还有大量非触摸场景。LVGL 对输入设备的支持是一等公民。

  • Mouse：桌面、模拟器场景
  • Touchpad：消费电子、工业面板
  • Keypad：数字键盘、工业控制
  • Keyboard：文字输入
  • Encoder：旋转编码器，工业 HMI 最常用
  • 外部按键：方向键 + 确认键的老式遥控方案

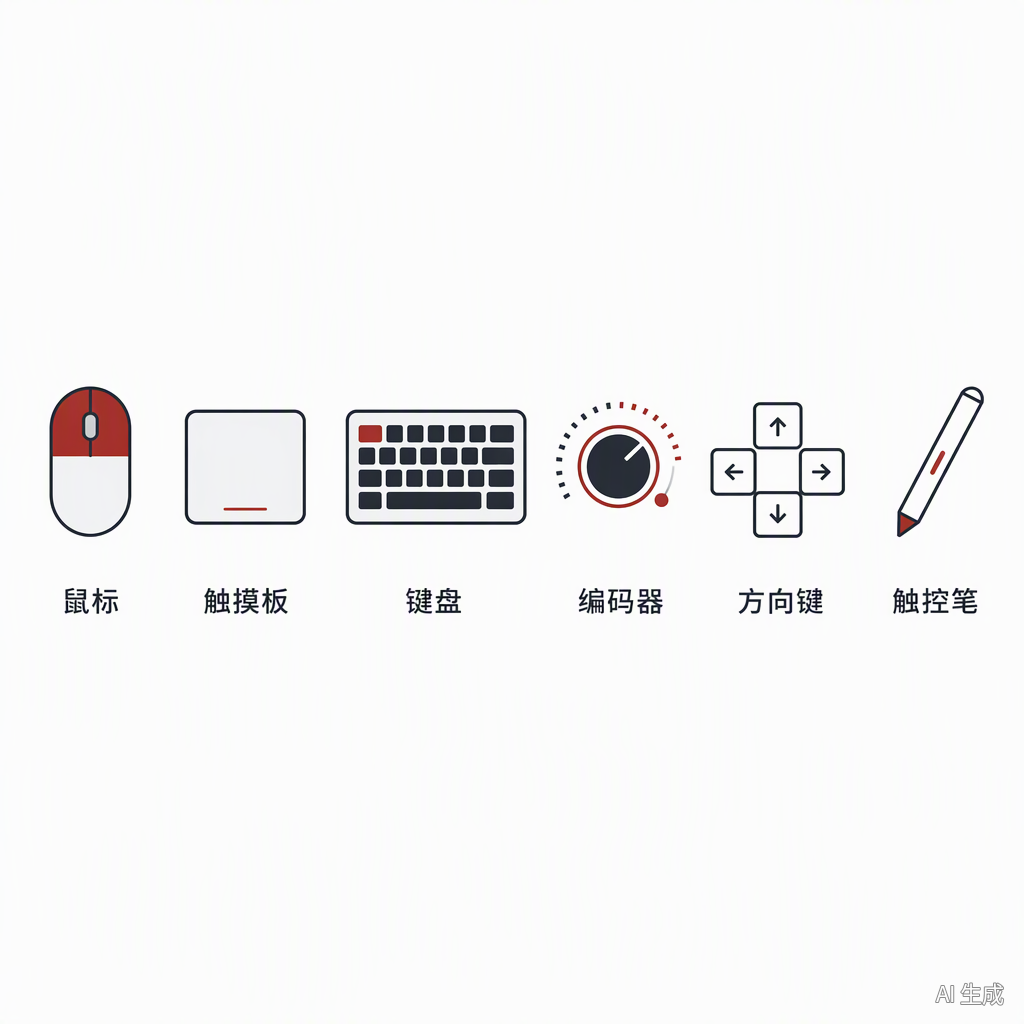

LVGL 支持的六类输入设备示意：鼠标、触摸板、键盘、编码器、方向键与触控笔

Encoder（旋转编码器）是嵌入式 HMI 里最被低估的交互：一个旋钮 + 一个确认键，就能完成菜单选择、参数调节、页面切换。很多工业仪表、医疗设备都靠它，因为 戴手套也能操作，比触摸屏更耐用。

LVGL 的输入系统是 统一抽象 的：lv_indev_create() 建一个输入设备对象，然后告诉它类型，例如 LV_INDEV_TYPE_POINTER、LV_INDEV_TYPE_ENCODER，以及读取回调。你的代码不用关心用户到底是用手指、鼠标还是旋钮，只需要处理统一的 LV_EVENT_CLICKED 事件。

多输入并存是常见需求：一块屏同时支持触摸 + 编码器，触摸选参数，编码器微调。LVGL 能同时注册多个 lv_indev，各自独立工作。

字体与资源管理

嵌入式 UI 的一个隐性大坑是 字体——特别是中文。

LVGL 的字体系统有三条路：

  1. 内置字体：lv_font_montserrat_14 等英文数字字体，零成本。
  2. 自定义字体：通过 lv_font_conv 工具从 TTF/OTF 生成 C 数组。
  3. 字体子集：只打包用到的字符，CJK 界面可控制在几十 kB。

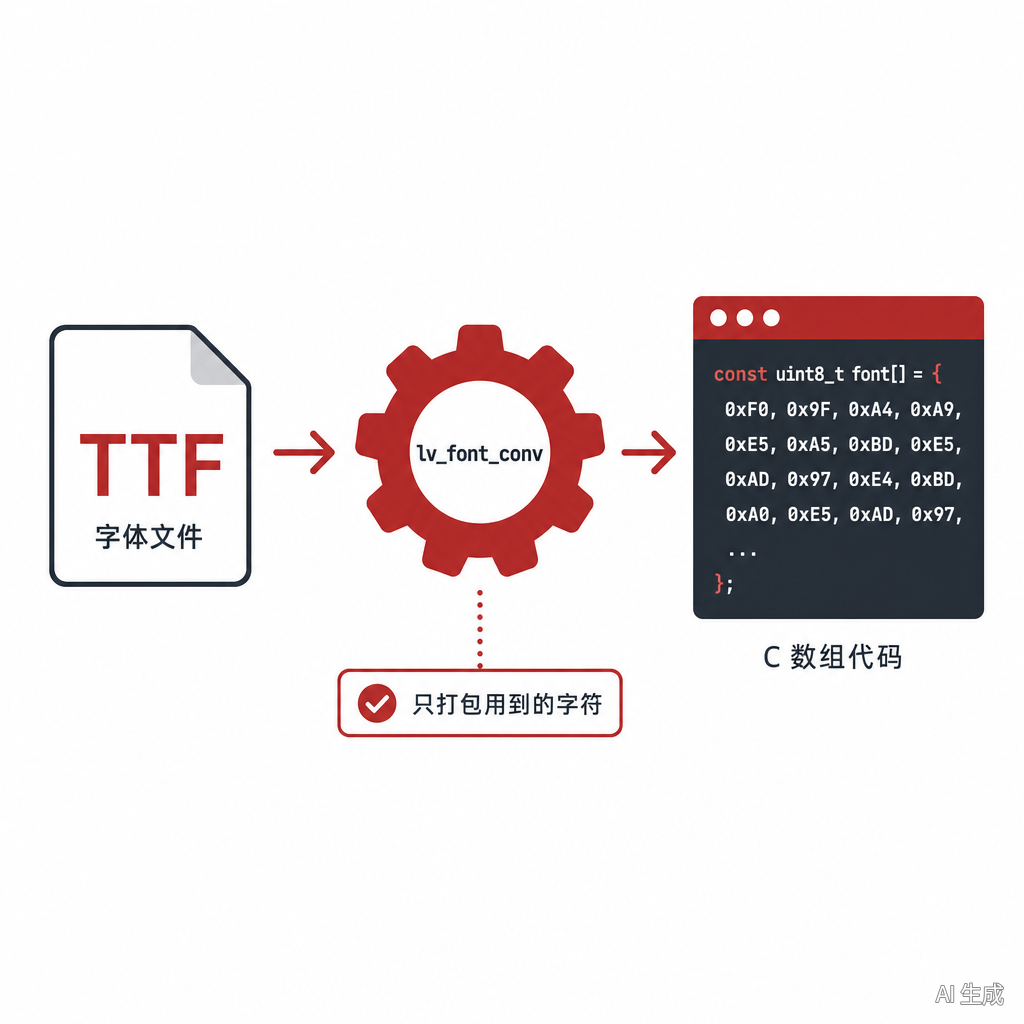

LVGL 字体转换流程：TTF 字体文件经 lv_font_conv 工具生成 C 数组代码

中文字体的正确姿势：不要整包 GB2312，要 只打包你的界面里真正用到的几百个字。LVGL 的字体子集机制支持从完整字体里提取字符子集——这样中文界面也能压在 50kB 以内。

图标怎么办：LVGL 支持 Symbol 字体，把图标编码成 Unicode 私用区字符，一个字体文件里塞几十上百个图标，跟文字一样用 lv_label_set_text 引用。

图片资源：LVGL 的图片可以是 C 数组、SD 卡文件或二进制流，不需要全部加载到 RAM。大图可以按需从 flash 或 SD 读，避免 RAM 爆掉。

资源打包建议，来自个人经验：

  • 文字、图标、小图 → 编进固件，也就是 C 数组。
  • 大图、长图、背景图 → 放外部 flash 或 SD 卡。
  • 需要动画 → 用 Lottie 文件，体积小、效果好。

渲染引擎：从 2D 到 3D

LVGL 的渲染能力，是它区别于早期嵌入式 GUI 库的核心分水岭。

2D 引擎内置这些特效：

  • 渐变（Gradient）
  • 抗锯齿（Anti-aliasing）
  • 透明度（Opacity）
  • 阴影（Shadow）
  • 平滑滚动（Smooth scrolling）
  • 图像变换（Image transformation）

3D：支持加载 glTF 模型 并经 OpenGL ES 渲染——这意味着在带 GPU 的 MPU 上，LVGL 不只是画仪表盘，还能显示真 3D 场景。

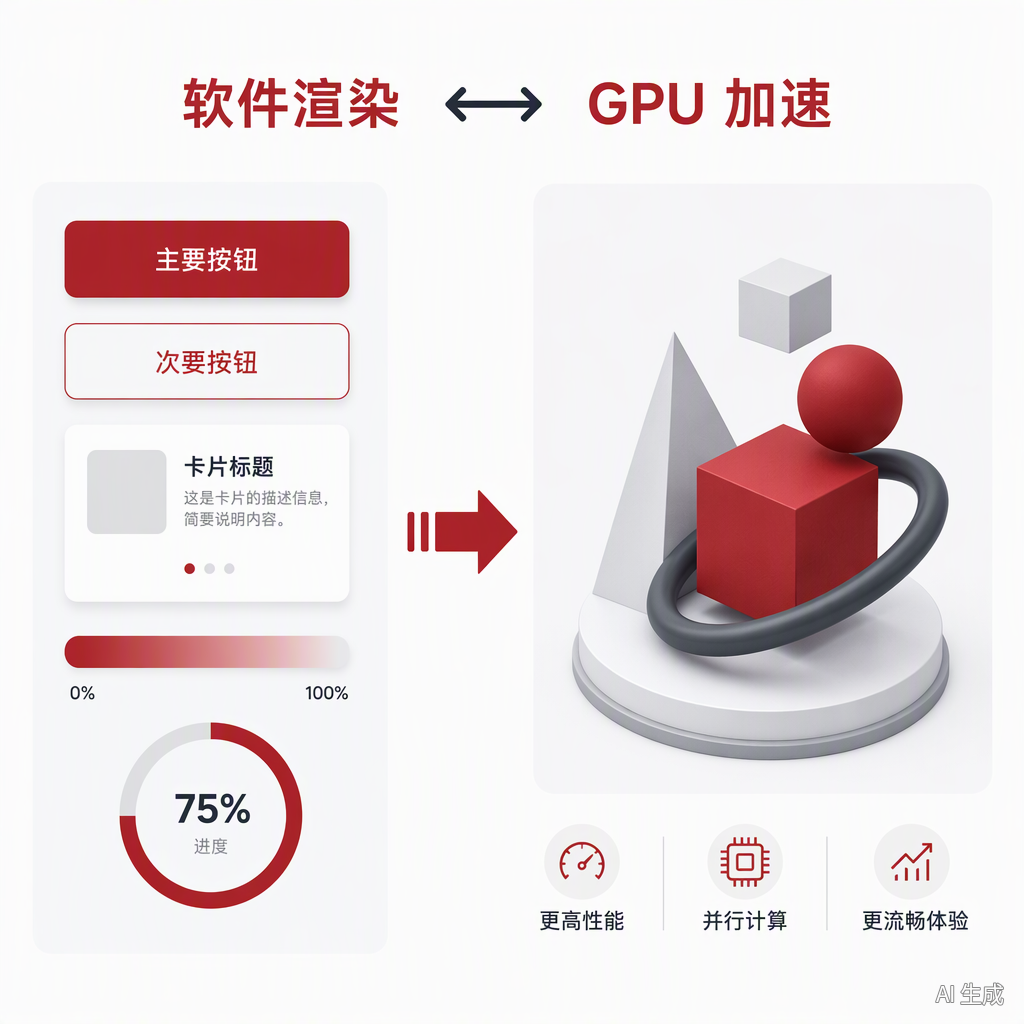

LVGL 从软件渲染到 GPU 加速的跨越示意：左侧平面 UI 组件，右侧 3D 几何体

矢量图形、SVG、Lottie 动画也都有官方支持。做动画这件事，不再需要自己写一帧帧的定时器逻辑。

值得一提的是 抗锯齿。这是「现代 UI 感」与「嵌入式土味」的最大分界线。LVGL 的抗锯齿不是简单的二值化，而是 对曲线边缘做 alpha 混合，圆角、弧形、斜线在屏幕上看起来平滑自然，而不是锯齿状像素点。

平滑滚动 则是触摸设备上的体验关键——列表滚动不带惯性、不带缓动，用户会立刻觉得「卡」。LVGL 内置了滚动惯性、吸附与缓动曲线，开箱就有接近手机的滑动体验。

值得一提的细节：即使用了这些高级特效，LVGL 也可以只用单帧缓冲运行——这对 RAM 紧张的小 MCU 是救命的。

多语言与多显示

LVGL 的文本系统基于 UTF-8，官方明确覆盖：CJK（中日韩）、Thai、Hindi、Arabic、Persian。

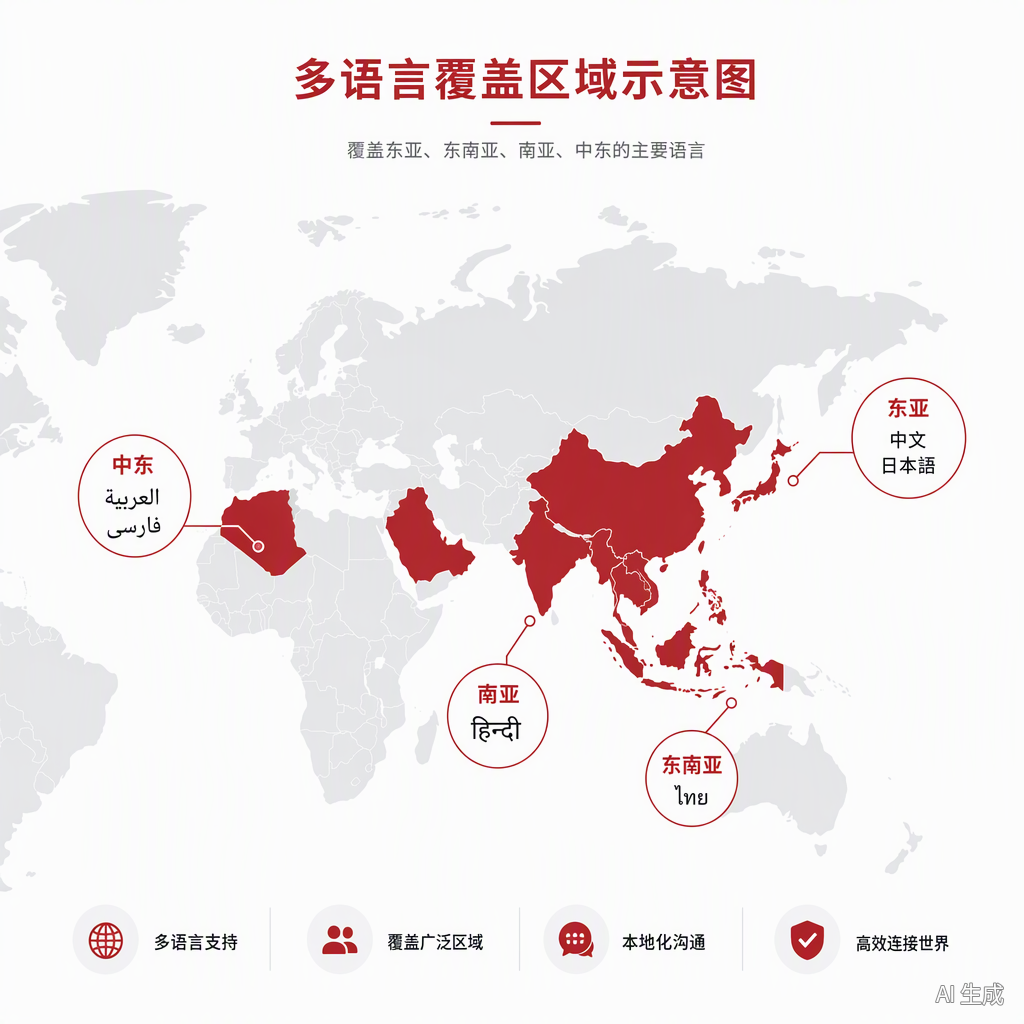

LVGL UTF-8 多语言覆盖区域示意：东亚、东南亚、南亚与中东

这意味着什么？意味着 在 LVGL 上做中文界面不需要自己处理编码转换，lv_label_set_text 直接写中文就行。这是很多老 GUI 库做不到的——它们只认 ASCII 或单字节 GBK。

为什么这一点对中文开发者尤其重要：以前要在 MCU 上显示中文，得自己做 GBK/UTF-8 转码，甚至要处理字库切页、半角全角混排。LVGL 的 UTF-8 支持把这些脏活全包了——你只管写字符串，剩下的交给库。

顺带说下 字体：LVGL 支持 字体子集，可以只打包你界面里真正用到的几百个汉字，而不是把整个 GB2312 字库塞进去。这样 CJK 界面也能控制在几十 kB 以内。

显示层面，LVGL 支持 多显示，且 多个显示可以有不同色彩格式 混合共存。一块小 OLED 做主屏、一块大 TFT 做详情，同一份代码跑起来，不用为每块屏重写一遍渲染。

支持的显示类型包括：单色屏、ePaper、OLED、TFT、普通显示器——从墨水屏到 4K 触摸屏，都能挂到同一个 LVGL 上。

多显示的实际场景：智能手表用小 OLED 主界面，手机 App 遥控器用大 TFT 副界面，两块屏颜色深度不同——主屏 1-bit 单色，副屏 RGB565——同一个 LVGL 上下文里并存，代码只写一次。

GPU 加速：把重活交给硬件

如果只有软件渲染，嵌入式 UI 的天花板就摆在那。LVGL 的答案是接入 GPU。

官方内置的 GPU 加速器驱动包括：

  • VG-Lite
  • Dave2D（NXP）
  • NeoChrome（Renesas）
  • NXP PXP
  • ThinkSilicon NemaGFX
  • Arm-2D
  • OpenGL ES

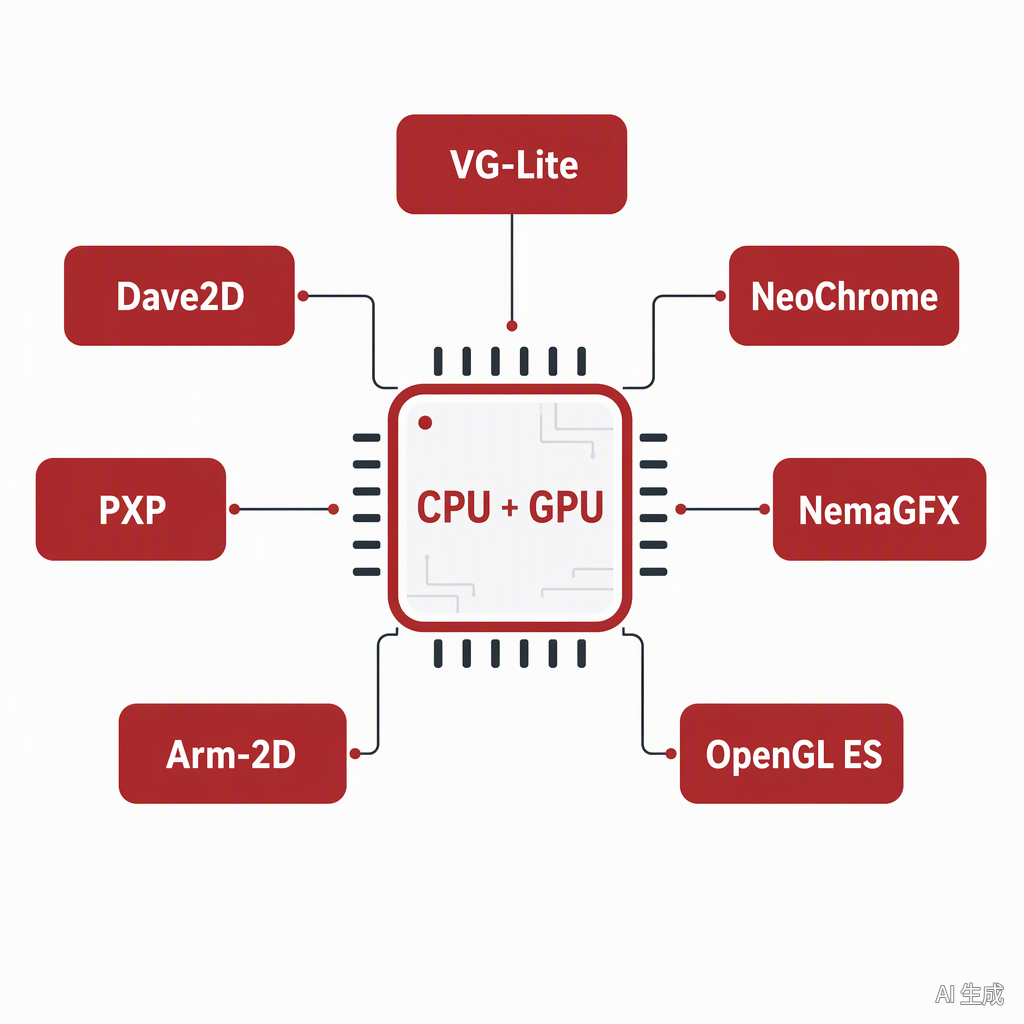

LVGL 支持的 GPU 加速器矩阵，中心为 CPU + GPU，周围环绕七个加速器名称

有了 GPU 驱动，旋转、缩放、混合这些重活交给硬件，CPU 主频不再是 UI 流畅度的唯一瓶颈。这也是 LVGL 能跑在 i.MX RT700、RA8D2 这类带加速的 MPU 上还能做 3D 的原因。

关键分水岭：在纯软件渲染下，一屏 320×240 的动画可能就要占满主核；而有了 GPU 驱动，旋转、缩放、alpha 混合这些重活全部下放硬件，CPU 可以去跑业务逻辑、通信协议。

Arm-2D 值得单独说——它是 Arm 官方提供的 2D 加速库，在 Cortex-M 上专门做像素级加速。LVGL 原生支持它，意味着 在 Arm 生态里 LVGL 几乎可以无痛吃满硬件加速。

LVGL Pro：从设计稿到 C 代码

LVGL 库本体 MIT 免费。但 LVGL Pro 是另一个概念——它是官方提供的 专业工具链，核心能力是从 XML 描述界面，自动生成纯 LVGL C 代码。

包含四件套：

  • Editor：桌面 GUI 构建工具，支持数据绑定、翻译、动画、测试。
  • Online Viewer：浏览器版编辑器，地址 viewer.lvgl.io，零安装试用。
  • Figma 插件：Figma 设计稿一键转 LVGL Pro。
  • CLI Tool：生成 C 代码，CI/CD 跑测试。

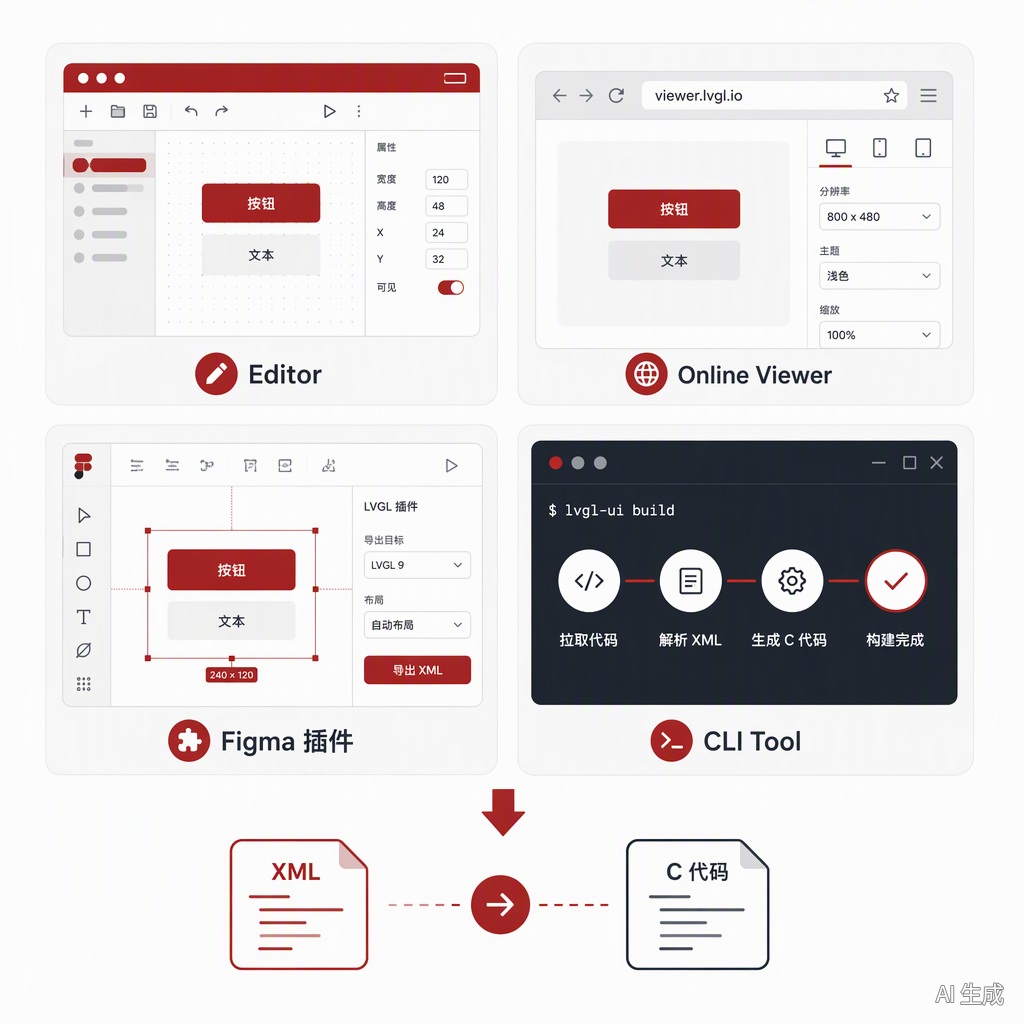

LVGL Pro 四件套示意：Editor、Online Viewer、Figma 插件与 CLI Tool，中间核心为 XML 转 C 代码

用 XML 描述界面的样子，官方 README 示例如下：

<screen>
  <view>
    <lv_button align="center">
      <event_cb callback="button_clicked_cb" />
      <lv_label text="Hello from LVGL!" />
    </lv_button>
  </view>
</screen>

为什么 XML 描述是重要创新：传统嵌入式 UI 开发是「代码写界面」——你在 C 代码里一行行创建对象、设置坐标、绑定事件，改一个间距要重编译。用 XML 后，界面结构和逻辑代码分离：设计师改 XML、工程师改 C，互不阻塞。

CI/CD 集成更是杀手锏：CLI 工具可以在流水线里自动生成 C 代码并跑测试——UI 变更可回归、可自动化验证，这在量产项目里几乎不可替代。

许可口径要分清：LVGL 库是 MIT，随便用；LVGL Pro 免费仅限非商业或评估用途，商用需付费授权。做产品前先算清楚这条账。

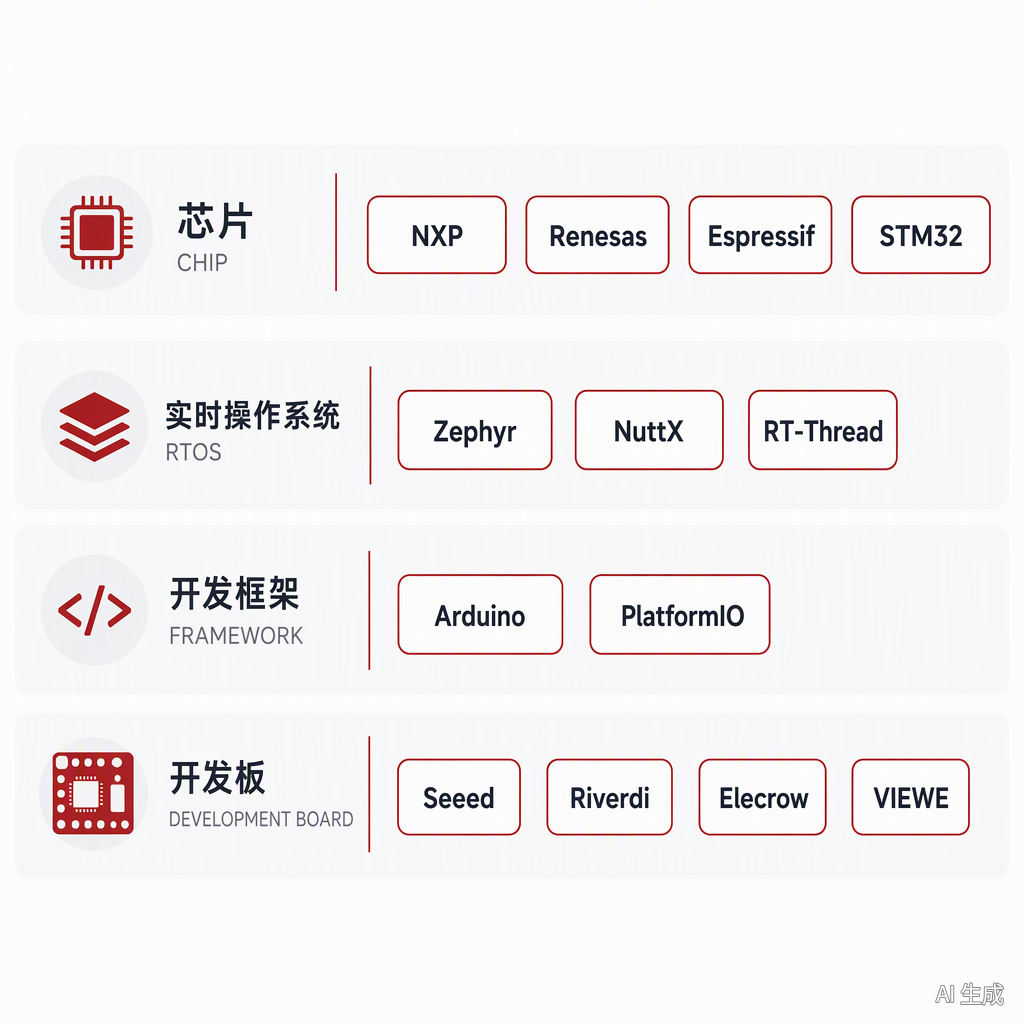

集成生态：芯片、RTOS、框架、开发板都对齐了

一个 UI 库能不能被量产采纳，看的不是功能清单，而是 生态对齐度——有没有驱动、有没有移植包、有没有官方的板级支持。

LVGL 在这块的布局是：

  • 芯片厂商：ESP32、NXP MCUXpresso、Renesas FSP、STM32
  • RTOS：Zephyr、NuttX、RT-Thread
  • 框架：Arduino、PlatformIO、CMSIS-Pack
  • 开发板：Seeed Studio、Elecrow、Riverdi、VIEWE

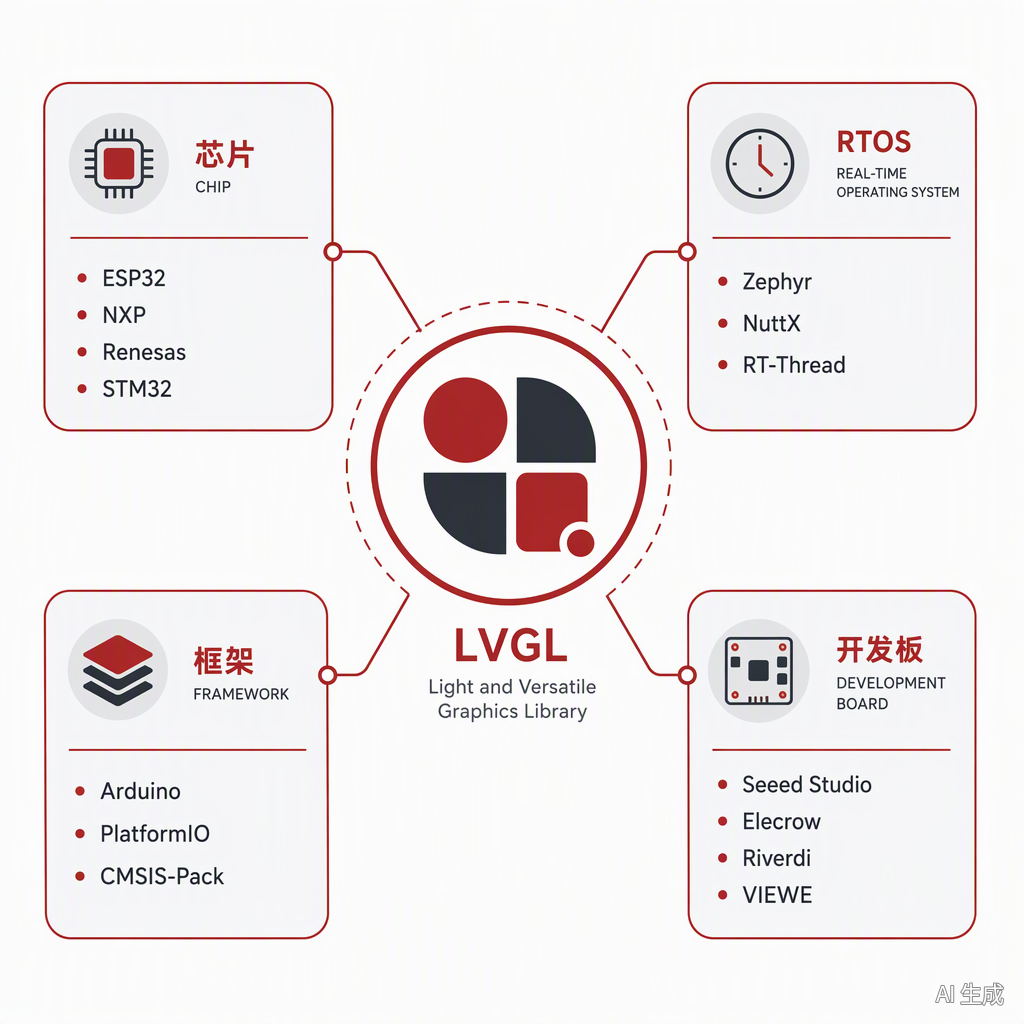

LVGL 完整集成生态：芯片、RTOS、框架与开发板四大分类环绕核心徽标

这条清单的分量在于：它不是社区第三方硬凑出来的，而是官方和厂商一起维护的。你选的芯片、你用的 RTOS、你手上的板子，大概率已经有现成的 LVGL 移植包，而不是让你从零对着数据手册写驱动。

举个具体例子：如果你用的是 ESP32 跑 Arduino 框架，那可以直接在 Arduino Library Manager 里搜 LVGL 装上，再配合 TFT_eSPI 之类显示库，半小时出第一个界面。

如果你用的是 Zephyr RTOS，LVGL 已经集成在 Zephyr 官方 modules 里，west build 时自动带上。

这就是生态的力量：不是「能不能跑」，而是「跑起来要多花多少时间」。

补充一个现实视角：很多嵌入式团队不是「不会写 UI」，而是「把 UI 当成最后一个环节」。等硬件、协议、算法都调完，才发现 UI 需要重写一遍。如果一开始就确认 LVGL 在你选定的平台上有官方集成，UI 开发可以和硬件调试并行进行——UI 工程师先跑 SDL 模拟器，硬件工程师同时调驱动，最后一步对接。

这样做的收益很直接：项目周期可以压掉 30%–40%。UI 不是最后的附加项，而应该是和硬件一起从第一天就启动的并行线程。

在云栈社区，也经常能看到嵌入式开发者讨论这类 GUI 选型与移植问题。

内置驱动：别自己写 SPI 了

UI 库最难啃的硬骨头，其实在 底层驱动。LVGL 官方把这些也打包了：

  • 模拟器/桌面：SDL、X11、Wayland
  • 显示控制器：MIPI-DBI/SPI LCD，如 ILI9341、ST7789；ST LTDC、NXP eLCDIF
  • 嵌入式 Linux：fbdev、DRM/KMS、Wayland、libinput/evdev
  • GPU 加速器：VG-Lite、NXP PXP、ThinkSilicon NemaGFX、Arm-2D、OpenGL ES

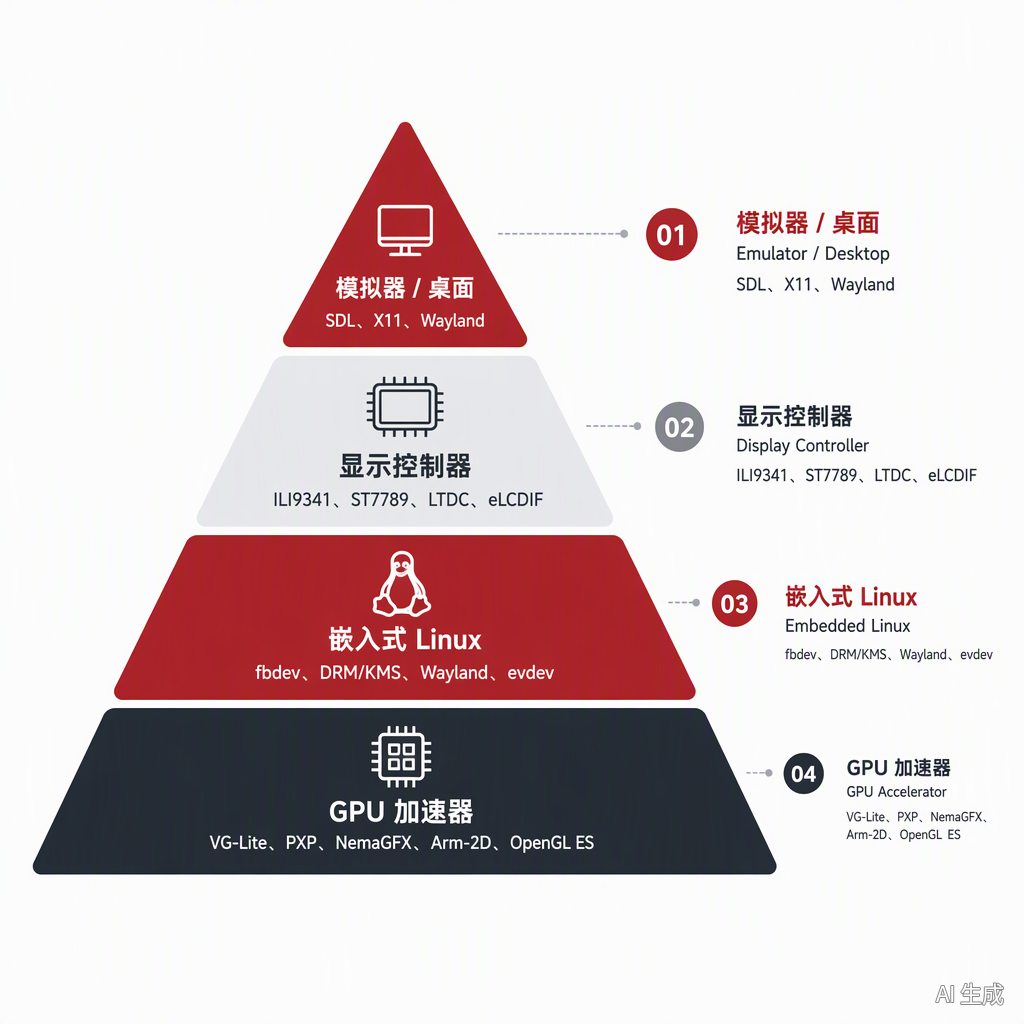

LVGL 内置驱动矩阵：模拟器桌面、显示控制器、嵌入式 Linux 与 GPU 加速器四层金字塔

开发流程因此能拆成两层：先在 PC 上用 SDL 跑通界面逻辑，再无缝切到真实硬件。UI 开发和硬件调试不再互相阻塞——这在嵌入式项目里能省下一大半联调时间。

ILI9341 和 ST7789 这两块是嵌入式 LCD 的「国民级」屏，官方直接支持意味着 淘宝上几十块一套的模块就能用，不需要自己啃 datasheet 的时序图。

DRM/KMS + Wayland 则是嵌入式 Linux 的标准路径——如果你在跑 Raspberry Pi 或者工业 HMI 盒子，LVGL 可以直接接到 KMS 平面，不需要走 X11 的中间层。

手把手：最小 C 示例拆解

LVGL 的最小集成骨架只有十几个 API 调用。

先按官方步骤，把 lv_conf_template.h 复制为 lv_conf.h，并把第一段 #if 0 改成 #if 1。然后初始化：

#include "lvgl/lvgl.h"

void main(void)
{
    lv_init();
    lv_tick_set_cb(my_tick_cb);

    lv_display_t * display = lv_display_create(320, 240);
    static uint8_t buf[320 * 240 / 10 * 2]; /* partial buffer, RGB565 */
    lv_display_set_buffers(display, buf, NULL, sizeof(buf), LV_DISPLAY_RENDER_MODE_PARTIAL);
    lv_display_set_flush_cb(display, my_flush_cb);

    lv_indev_t * indev = lv_indev_create();
    lv_indev_set_type(indev, LV_INDEV_TYPE_POINTER);
    lv_indev_set_read_cb(indev, my_touch_read_cb);

    lv_obj_t * label = lv_label_create(lv_screen_active());
    lv_label_set_text(label, "Hello world");
    lv_obj_center(label);

    while(1) {
        lv_timer_handler();
        my_sleep_ms(5);
    }
}

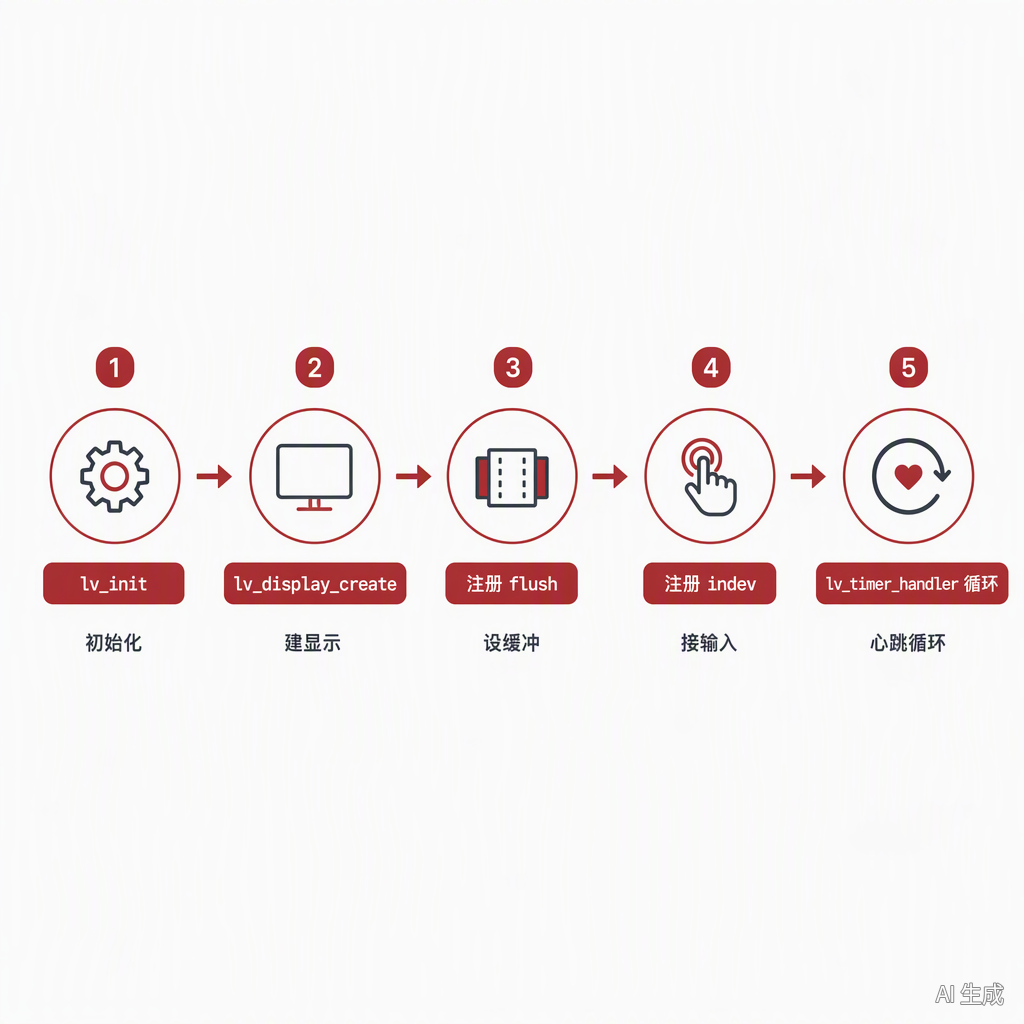

LVGL 最小集成五步骨架：lv_init、lv_display_create、注册 flush、注册 indev、lv_timer_handler 循环

拆开看，其实只做五件事：

  • lv_init()：库初始化。
  • lv_tick_set_cb()：告诉 LVGL 时间怎么走。
  • lv_display_create()：建显示对象，并注册帧缓冲与 flush 回调。
  • lv_indev_create()：建输入设备对象，并注册触摸读取回调。
  • 最后的 while(1) { lv_timer_handler(); }：定时器主循环，必须持续调用。

关键点：lv_timer_handler() 是心跳，漏调用界面就不会刷新。渲染缓冲取 1/10 屏幕是官方推荐的默认策略——RAM 更省，性能损失不明显。

再补一个容易被忽略的点：lv_tick_set_cb 是给 LVGL 提供 毫秒级时间源。如果你的系统已经有 tick，直接接上即可；如果没有，得自己写一个 millis() 回调。

为什么 lv_timer_handler 必须在循环里：LVGL 不是中断驱动，它是 轮询式 的。所有动画、超时、事件队列都在 lv_timer_handler 里跑，漏调一次，界面就停一帧。在 RTOS 环境下，通常把 lv_timer_handler 放在一个独立低优先级任务里，配合 vTaskDelay(5)。

MicroPython 也能玩 LVGL

如果你不想写 C，LVGL 也提供了 MicroPython 绑定，官方仓库里的 lv_binding_micropython 就是干这个的。

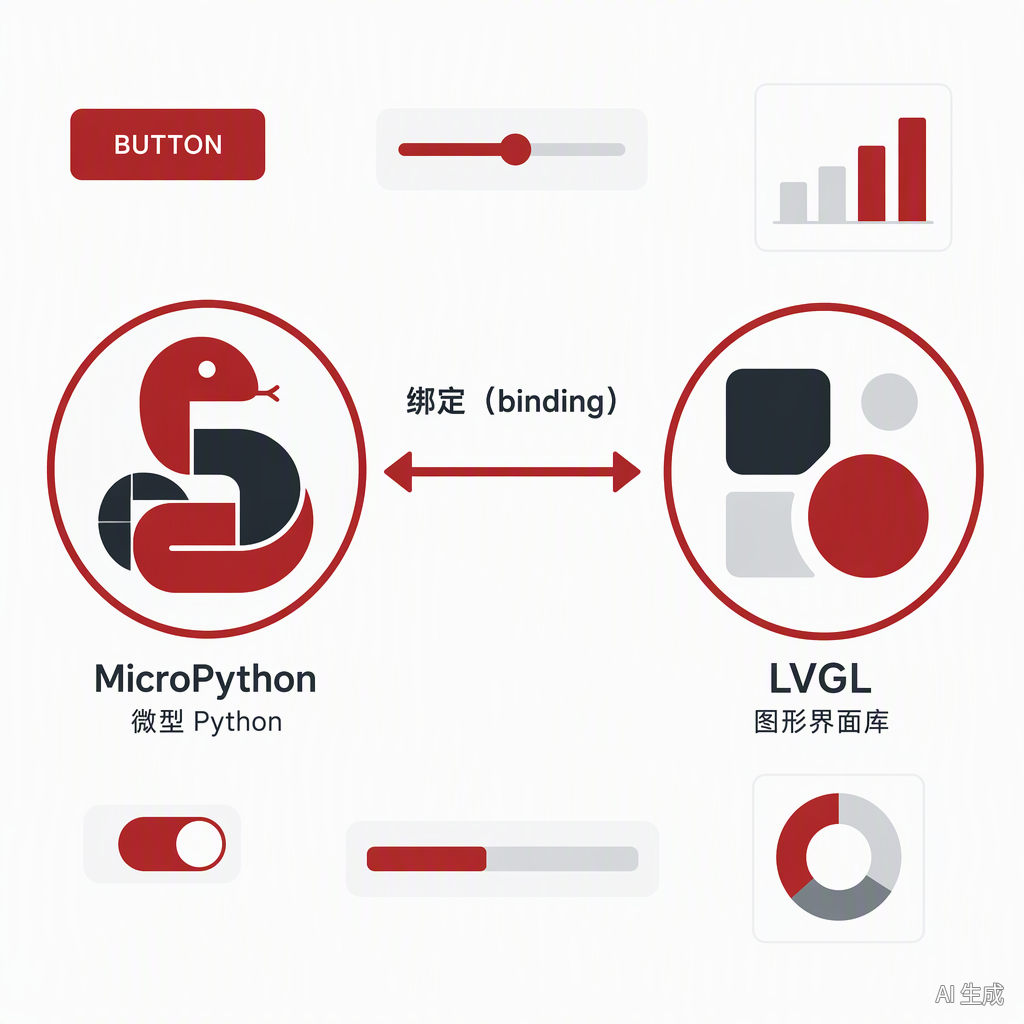

MicroPython 与 LVGL 的绑定关系示意：蟒蛇 Logo 与 LVGL 徽标通过双向箭头连接

这意味着什么？意味着 用 Python 做嵌入式 UI 也可以很流畅：

  • 交互式调试：不用每次改一行代码就重编译、烧录，直接在 REPL 里 import lvgl as lv 然后建控件。
  • 快速原型：想试一个布局、一个动画效果，MicroPython 上几行 Python 就能验证，不需要动 C 工程。
  • 教育场景：学生、新手入门 LVGL，Python 门槛远低于 C，能把精力集中在 UI 逻辑而不是内存管理。

什么时候该用 MicroPython，什么时候用 C：

  • 用 MicroPython：原型验证、教学、功能简单、主控算力够，例如 ESP32 这类。
  • 用 C：量产固件、性能敏感、代码体积紧张、需要精细控制内存。

注意：MicroPython 绑定 不是官方核心库的一部分，它独立存在于 lv_binding_* 仓库里。如果你的项目走 MicroPython 路线，需要确认你的固件是否已经编译进 LVGL 模块，否则要先自己交叉编译一遍固件。

除了 MicroPython，LVGL 还有 C++ 绑定 lv_binding_cpp——如果你的固件本来就是 C++，可以直接用类封装调用 LVGL，省掉一层 extern "C" 桥接。

官方学习路径

入门不需要先啃源码。

  • 100+ C 与 XML 示例：lvgl.io/docs/open/examples，按 widget、按功能拆好。
  • Online Viewer：viewer.lvgl.io，浏览器里直接改界面，零安装。
  • AI-ready 文档：官方 docs 自带「Ask AI」功能，问文档不用去论坛翻帖。
  • 仓库拆分清晰：lvgl 库、lv_drivers 驱动、lv_port_* 板级移植、lv_binding_* 语言绑定。

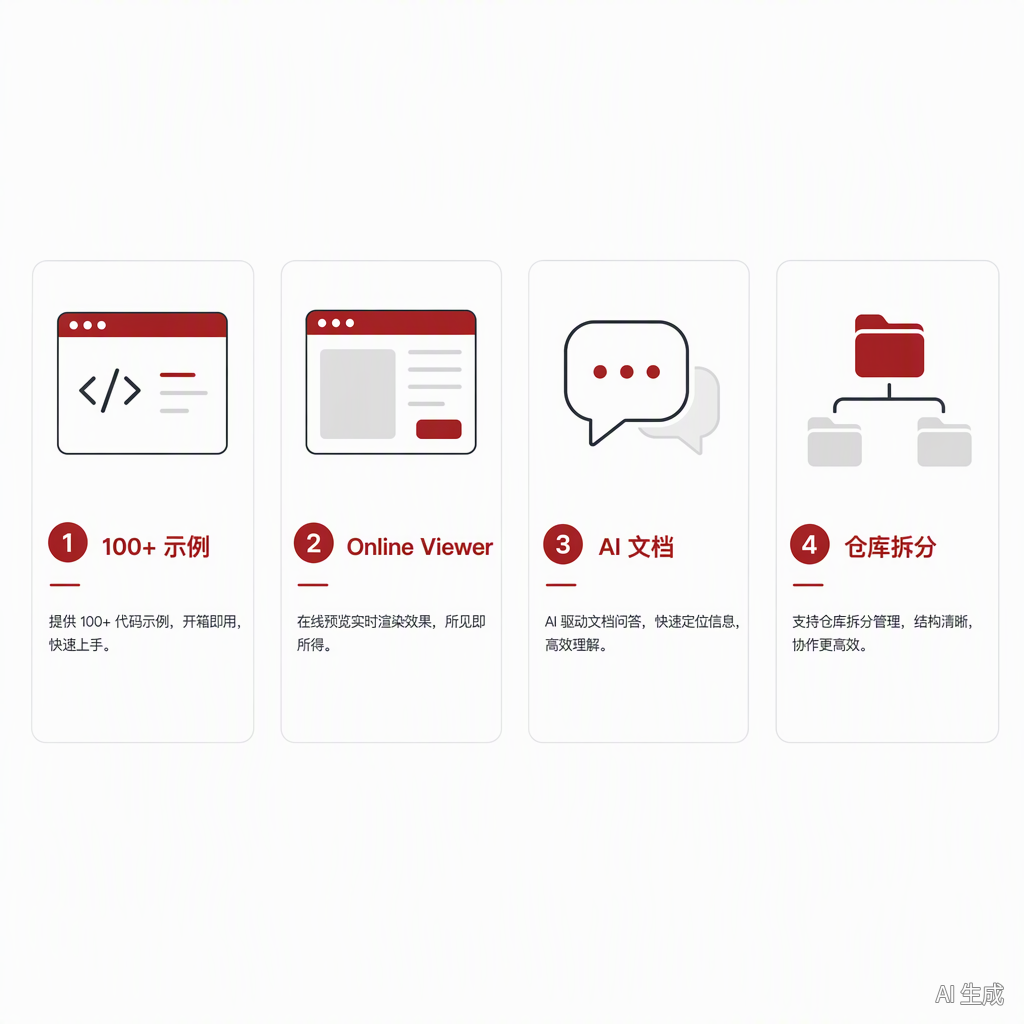

LVGL 官方四条学习路径卡片：100+ 示例、Online Viewer、AI 文档、仓库拆分

最短路：打开 Online Viewer → 拖出你要的组件 → 复制生成的代码 → 粘进自己的工程。

为什么 Online Viewer 特别适合入门：你不需要买任何硬件、不需要装任何工具，打开浏览器就能试 LVGL 的所有组件和交互。先看到效果，再决定要不要学——这比看十篇教程都管用。

仓库拆分也是精心设计：lvgl 只放核心库，lv_drivers 放显示与输入驱动，lv_port_* 是针对具体开发板的移植包，lv_binding_* 是 MicroPython、C++ 等语言绑定。每个包职责单一，按需下载，不互相污染。

项目落地流程

如果要把 LVGL 真的塞进一个量产项目，通常走这五步：

  1. 评估资源：量出你的屏、CPU、RAM、Flash，对照官方「最低/推荐」配置，决定能用多大缓冲。
  2. 选版本：新项目直接用 v9.6.0，V9 最后一个稳定版；老项目评估 v8 到 v9 迁移成本。
  3. 接驱动：有官方内置驱动，如 ILI9341、ST7789、DRM/KMS，就直连；没有则自己实现 flush_cb 一个函数。
  4. 搭界面：用 LVGL Pro Editor 或 Online Viewer 拖界面，导出 C 或 XML。
  5. 集成业务：把 UI 事件接到你的状态机、通信协议、数据采集逻辑上。

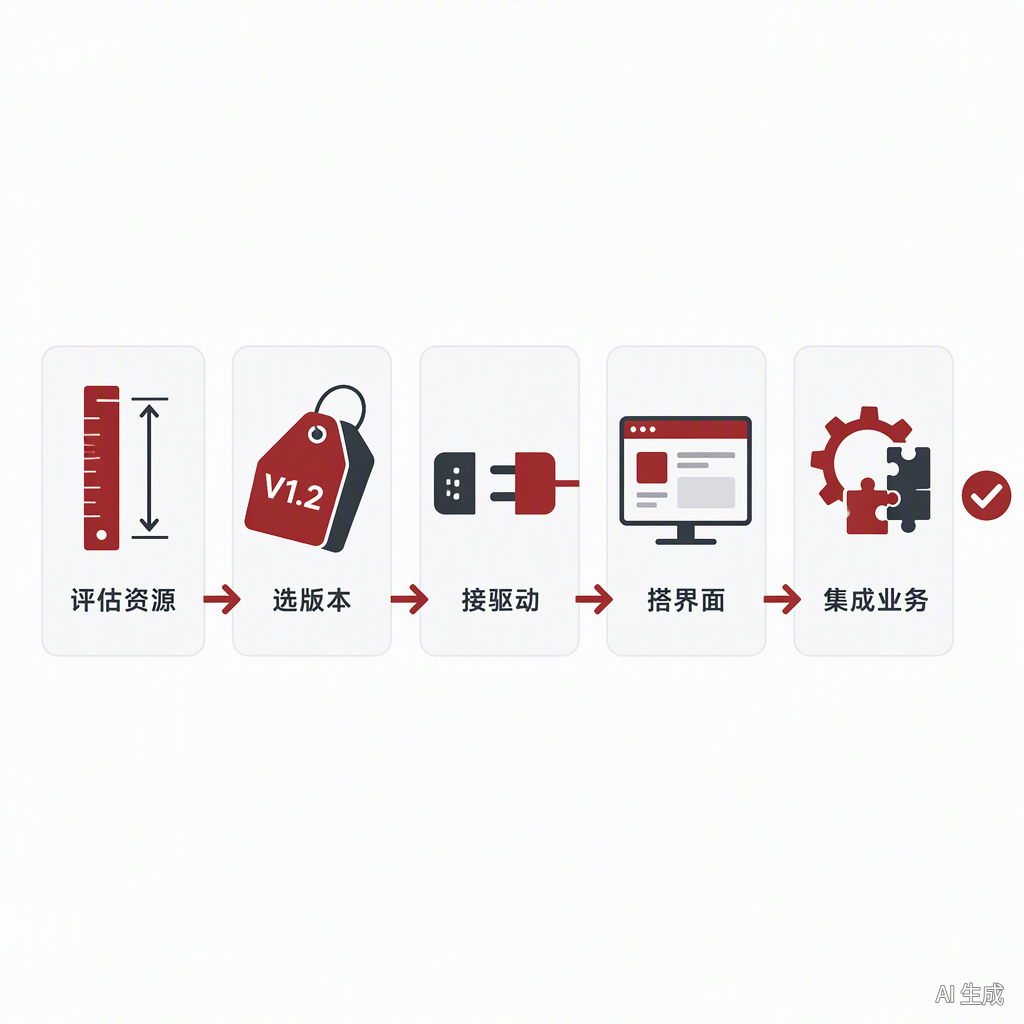

LVGL 项目落地五步流程：评估资源、选版本、接驱动、搭界面、集成业务

这一步最关键的是第 3 步的 flush_cb：它是 LVGL 与你的硬件之间的唯一接口。它的职责只有一件事——把 LVGL 画好的一块缓冲，推到屏幕指定区域。其他一切，包括坐标转换、颜色深度、翻转，都在这个回调里完成。

第 4 步别急着上真机：先在 PC 上用 SDL 模拟器把界面逻辑跑通，界面没问题了再移植到真机。这样你能把「UI 逻辑问题」和「硬件驱动问题」完全分开排查。

版本史：从 v9.2.1 的教训到 v9.6.0

版本信息来自官方 GitHub Releases：

版本 发布日期 备注
v9.6.0 2026-09-16 最新稳定版，V9 最后一个稳定版
v9.5.0 2026-02-18
v9.4.0 2025-10-16
v9.3.0 2025-06-03
v9.2.2 2024-10-30 修复 v9.2.1 Kconfig 问题
v9.2.1 2024-10-24 官方公告「Kconfig 配置损坏」
v9.1.0 2024-03-20
v8.4.0 2024-03-19 v8 最后稳定版

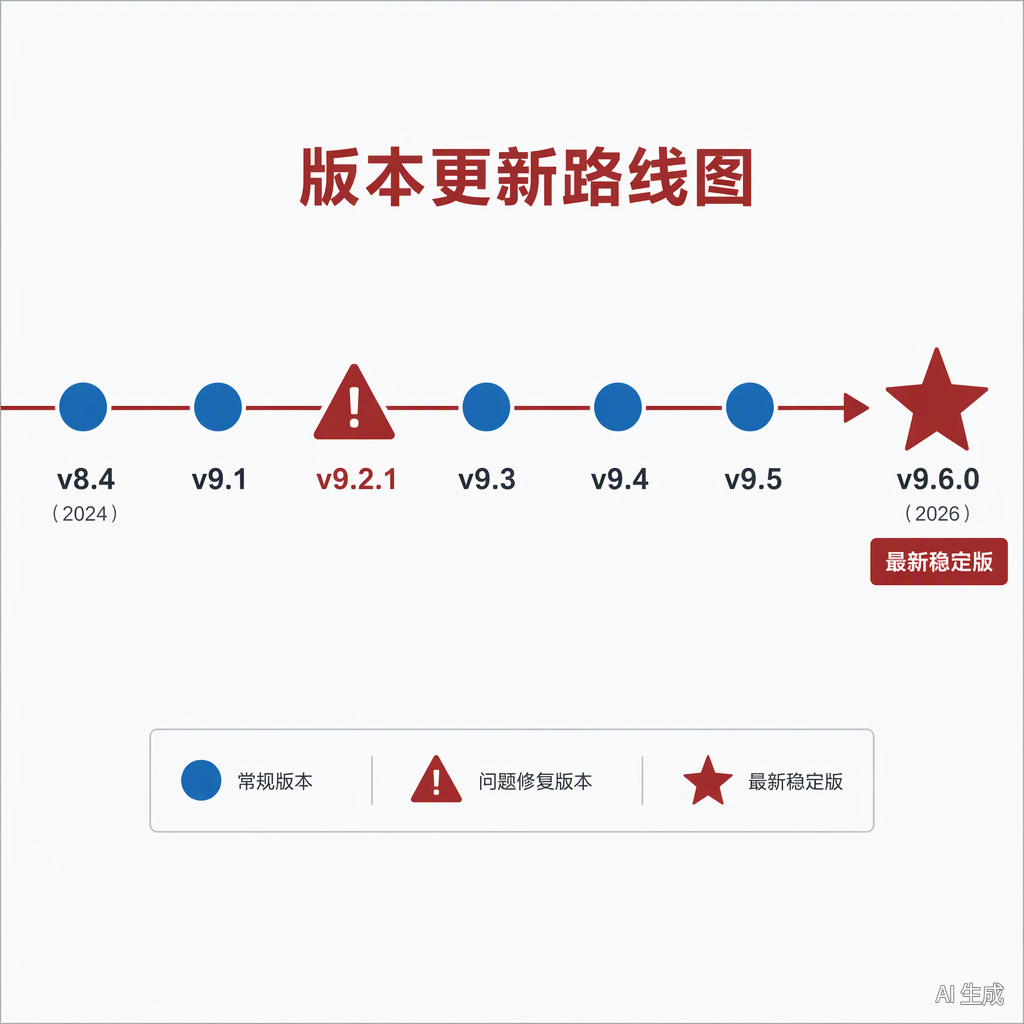

LVGL 版本时间线：从 v8.4 到 v9.6.0，v9.2.1 节点以红色警示标记

v9.2.1 是个活教材：官方在 release 页面直接标注「Kconfig settings are broken，请用 v9.2.2」。一个 UI 库的坑不在界面，而在构建配置——这提醒所有人，嵌入式项目升级前一定要看 release note，别被 minor 版本号麻痹。

版本策略也值得说：官方采用 语义化版本，major 代表不兼容 API 变更、minor 代表向后兼容的新功能、patch 代表 bug 修复。v8 起每个 minor 版本支持 1 年，这给了企业用户一个可预期的时间表。

v9.6.0 的亮点，据官方 CHANGELOG 并经媒体转述：软件渲染器的混合与变换路径从「逐像素处理」改为 逐字处理，无需 GPU 或 SIMD 即可生效；官方称在 Renesas RA8D2 上平均渲染时间降低 25%、NXP i.MX RT700 降低约 2x。

需要说明的是：这个百分比是官方宣称值，不是我们实测。真实收益取决于你的硬件与场景，建议在自己板子上跑一遍再下结论。

关于 V10：官方已宣布 V9.6.0 是 V9 系列的最后一个稳定版，V10 会移除部分旧功能。这意味着如果你正在新项目选型，直接上 V9.6.0 是当前最稳的选择；如果已经用 V8，需要考虑升级路径，而不是一直钉在旧版本上。

常见问题：7 个官方口径

官方文档列出的常见问题与对策，直接照抄即可：

  • 崩溃或什么都不显示：加大 LV_MEM_SIZE、启用日志与断言、加大 RTOS 任务栈。
  • 显示驱动没被调用：调用 lv_tick_inc(x) 和 lv_timer_handler()。
  • 显示只刷新一次：在 flush 回调末尾调用 lv_display_flush_ready(drv)。
  • 屏幕花屏或乱码：先断开 LVGL 单独测试显示驱动，问题多半在驱动。
  • 颜色不对：检查 LV_COLOR_DEPTH 是否与屏幕一致。
  • RTOS 下崩溃：LVGL 函数不要并发调用，注意线程模型。
  • 界面卡顿：见下一节的提速清单。

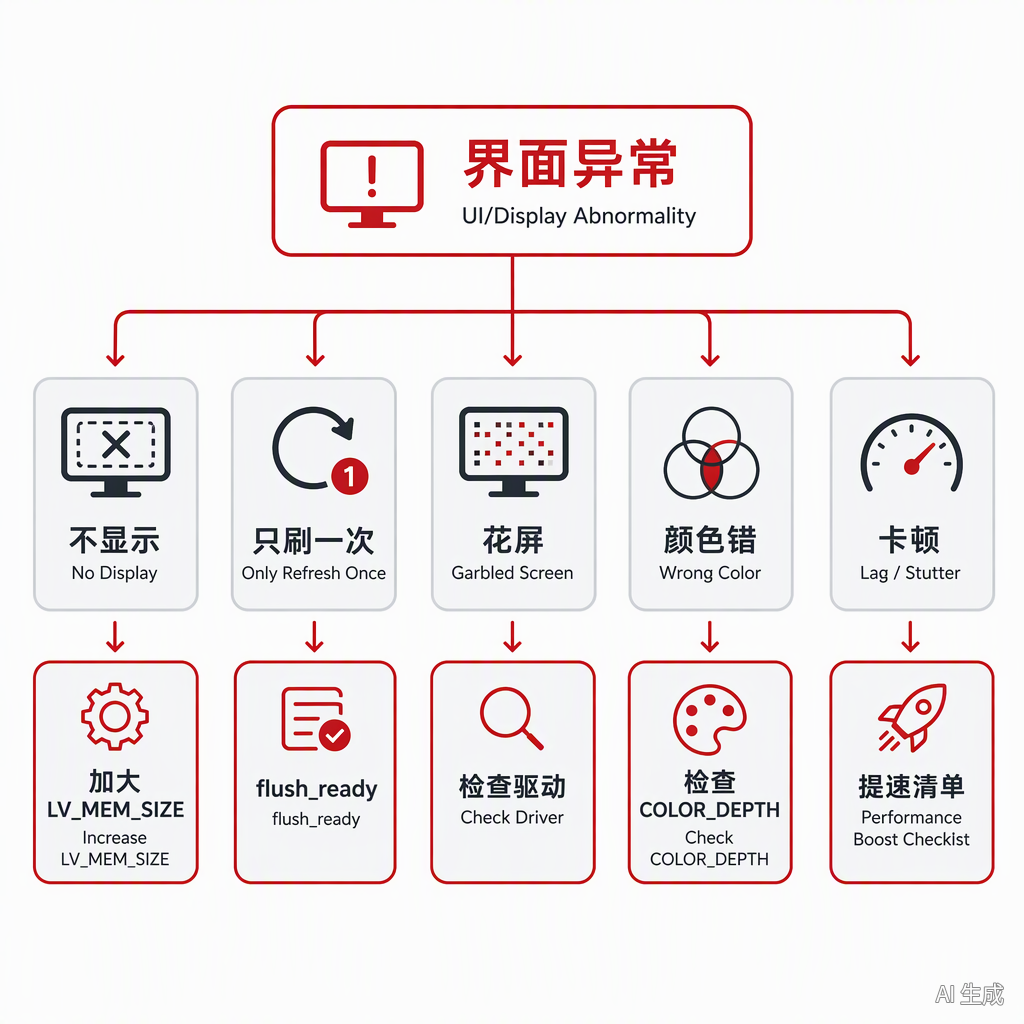

LVGL 常见问题诊断决策树：不显示、只刷一次、花屏、颜色错与卡顿对应的排查方向

记住这条：出问题先看 LV_MEM_SIZE 和驱动，别急着怀疑库本身。

第一条值得展开：LVGL 使用自己的内存池 LV_MEM_SIZE，默认堆不够大就会崩溃。这在移植时是最常见的坑——你以为代码没问题，其实是 lv_conf.h 里 LV_MEM_SIZE 给太小。

第二条是另一个高频坑：lv_display_flush_ready(drv) 必须在 flush 回调的 末尾 调用，告诉 LVGL「这一块缓冲已经推给屏了，可以继续渲染下一块」。漏调用，界面就只刷新一次然后死掉。

性能优化：提速与省资源

提速 5 招：

  • 开编译器优化与缓存。
  • 加大显示缓冲。
  • 双缓冲 + DMA 后台刷新。
  • 提升 SPI/并口时钟。
  • 缓冲放内部 RAM，尽量用并口替代 SPI。

省资源 5 招：

  • lv_conf.h 里禁用不用的功能与 widget。
  • GCC/CLANG 加 -fdata-sections -ffunction-sections --gc-sections。
  • 加 -flto，GCC；或 -Oz，CLANG。
  • 降低显示缓冲与 LV_MEM_SIZE。
  • 按需创建/销毁 widget，不要全屏常驻。

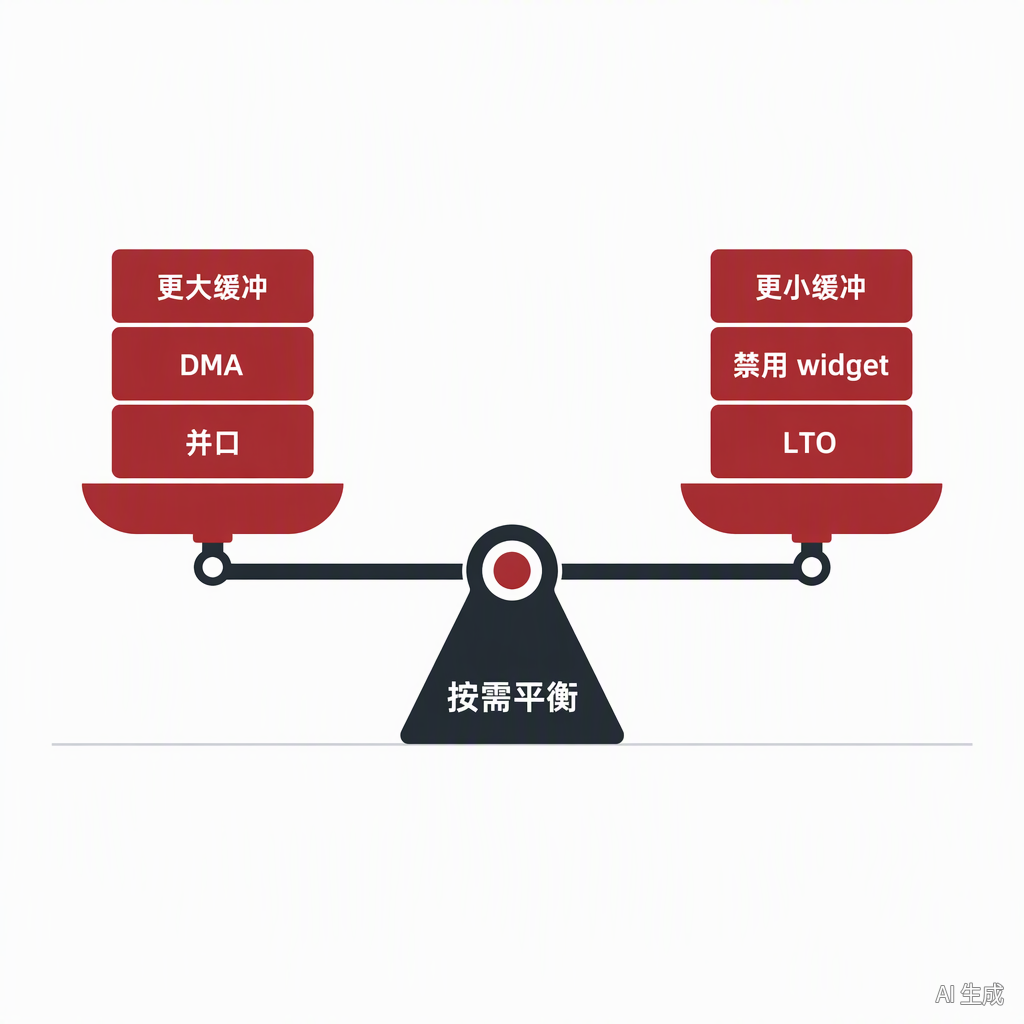

提速与省资源的天平示意：一侧更大缓冲、DMA、并口，另一侧更小缓冲、禁用 widget、LTO

平衡点在哪：提速和省资源本质是同一个旋钮——缓冲大小。缓冲越大越流畅，RAM 越紧张；1/10 屏幕是官方的默认甜点，但你可以根据自己的 RAM 余量上下调。

双缓冲 + DMA 是个分水岭：单缓冲时，CPU 必须等 flush 完成后才能画下一帧，动画会有停顿。双缓冲下，一块在 DMA 推给屏幕，另一块 CPU 继续画，流水线并行，帧率直接翻倍。

-flto，即 Link Time Optimization 值得单独推荐：它能跨编译单元做优化，把没用到的 widget 和样式代码 在链接阶段自动裁掉，Flash 占用能省下 20–40%。代价是编译时间变长，但 CI 里跑一次也就多等一两分钟。

谁在用：生态就是最好的背书

采用不是我们说的，是厂商自己做的：

  • NXP 的 MCUXpresso、Renesas 的 FSP 里都有 LVGL 集成。
  • Espressif 的 ESP32 生态里 LVGL 是默认 UI 选项之一。
  • Zephyr、NuttX、RT-Thread 三个主流 RTOS 都有官方 LVGL 集成。
  • Riverdi、Seeed Studio 等开发板厂商直接在板级包里带 LVGL。

采用 LVGL 的芯片、RTOS、框架与开发板厂商生态图

我的判断，个人观点，非官方结论：在嵌入式开源 GUI 这个赛道，LVGL 已经是 选择面最广的那个——不是因为它功能最全，而是因为它把「库、驱动、工具链、板级支持」四条腿都做齐了。

再给一个量化视角：一个项目如果同时满足「芯片厂商官方集成 + 你的 RTOS 有移植包 + 你用的板子有示例代码」这三条，那 学习成本几乎为零。LVGL 对大多数主流组合都能覆盖到，而其他开源 GUI 库往往只能满足其中一两条。

选型对比：LVGL vs 其他方案

这里给一个 非穷尽 的对比表，只覆盖主流开源嵌入式 GUI 方案。数据均来自各项目 README，不是实测，仅作定位参考：

维度 LVGL Qt for MCUs TouchGFX emWin
许可 MIT 商业/GPL 双轨 商业免费，STM32 商业授权
适用主控 16/32/64 位 MCU+MPU MCU+MPU，偏高端 仅 STM32 广泛 MCU
典型 RAM 100kB 数百 kB 起 视配置 视配置
内置 widget 30+ 多 多 多
布局引擎 Flexbox/Grid QML Designer 无
GPU 支持 多厂商 是 ST 系 部分
社区/生态 24.9k star 中 中 低
上手成本 低 中 低 中

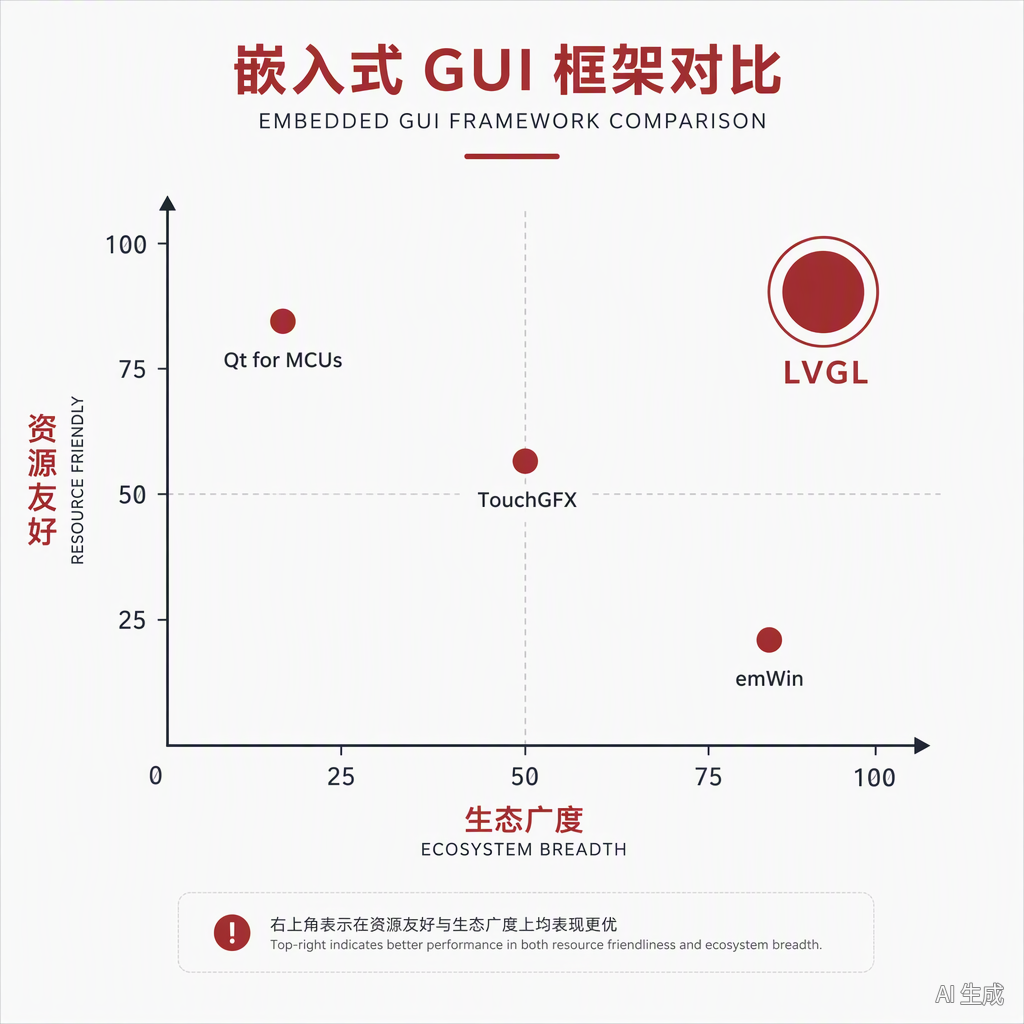

嵌入式 GUI 框架对比图：以资源友好度为纵轴、生态广度为横轴，LVGL 位于右上角

结论，个人观点：如果你的项目需要 跨 MCU 平台、想用现成驱动、希望开源可控，LVGL 是目前最均衡的选择。如果你 只做 STM32 且预算充足，TouchGFX 的 Designer 体验也很舒服；如果项目 必须走 Qt 生态，Qt for MCUs 是唯一答案。

但请记住：任何对比表都只是「定位参考」，不是「选购答案」。最好的方式是在你的硬件上跑通一个 demo，用真实帧率、真实 RAM 占用说话。

最后给你一个可复用的评估模板：拿到一个新 GUI 库，先问自己五个问题——

  • 它支持我的 MCU 吗？官方驱动还是自己写？
  • 我的 RAM 余量够跑它一个典型界面吗？
  • 我的 UI 需求，例如图表、仪表、多语言，它有现成组件吗？
  • 它有没有 PC 模拟器，能让我先不碰硬件就把界面做出来？
  • 它的许可允许我商用吗？商业工具链是否收费？

这五个问题全部回答完，你基本就知道该不该用 LVGL 了。剩下的都是执行问题。

适用场景与边界

写到这里，也该把话说清楚——LVGL 不是万能的。它在下面这些场景非常合适：

  • 小屏设备：智能手表、温控器、门锁面板、家电面板，屏幕小于 5 英寸。
  • 工业 HMI：示波器、频谱仪、数控机床面板、医疗仪器显示屏。
  • 仪表盘/数据可视化：充电桩、电表、车载中控、无人机地面站。
  • 开源项目/教学：ESP32 学习套件、MicroPython 爱好者、毕业设计。

但有些场景 不一定最适合 LVGL：

  • 极高帧率 3D：LVGL 的 3D 是「UI 层里嵌 3D 内容」，不是游戏引擎。真要做 3D 游戏，选 Vulkan/OpenGL ES 专用方案。
  • 超大型信息密度界面：几十列数据、复杂图表、实时流式渲染，可能需要专业图表库。
  • 已有 Qt/嵌入式 Linux 全套栈的项目：如果你已经跑着 Qt/GTK，没必要为了一个页面引 LVGL。

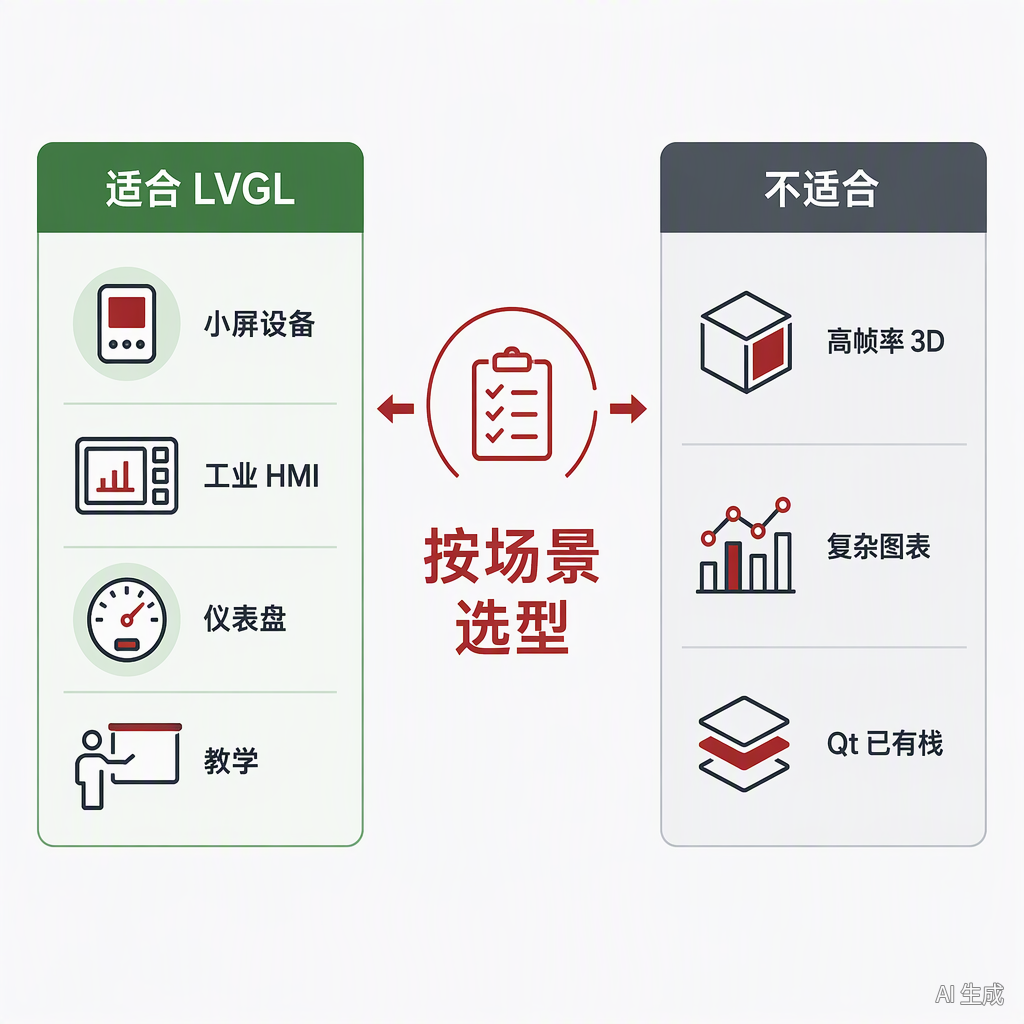

LVGL 适用场景与不适用边界对比：左适合列小屏、HMI、仪表盘、教学，右不适合列高帧率 3D、复杂图表、Qt 已有栈

一句话：LVGL 是「嵌入式 UI 的通用底座」，不是「嵌入式 UI 的万能答案」。用它做仪表盘、控制面板、信息展示界面，几乎都是正解；做需要极高性能图形渲染的场景，它只是辅助。

结语

嵌入式 UI 的困局，本质不是「没有库」，而是「没有一套能跑通全链路、还不吃资源、还有厂商背书的库」。

工程师在暖色调工作台前调试带彩色屏幕的嵌入式设备，屏幕显示精致仪表盘

LVGL 用 24.9k star、MIT 许可、100kB RAM 起步 三件事回答了它：开源、够轻、够通用。

但也要说清楚它的边界：它解决的是「怎么画」，不是「画什么」。产品逻辑、交互设计、信息层级，还得你来。

如果你也在纠结嵌入式 UI 怎么选，建议走一遍这条最短路径：Online Viewer 拖界面 → 拷贝 C 代码 → 接上你的驱动 → 上板验证。跑通一次，比看十篇对比文章都管用。

相关链接




上一篇：LVGL文字渲染原理深度解析：从lv_label_set_text()到像素混合
下一篇：PID参数整定与离散化实现：位置式增量式怎么选、抗饱和与微分滤波
LVGL, 嵌入式GUI, STM32, ESP32, RTOS

相关帖子
返回列表
高级模式
B Color Quote Code Smilies
您需要登录后才可以回帖 登录 | 立即注册

关闭

站长推荐上一条 /1 下一条

手机版|小黑屋|网站地图|云栈社区 ( 苏ICP备2022046150号-2 )

GMT+8, 2026-10-28 13:45 , Processed in 0.085919 second(s), 42 queries , Gzip On.

Powered by Discuz! X3.5

© 2025-2026 云栈社区.

快速回复 返回顶部 返回列表
