[C#/.NET] WinForm实现工业级数据仪表盘：AGauge与Chart控件应用实战

在工业监控、设备状态展示或数据仪表盘开发中，直观的可视化控件往往比枯燥的数字更有效。尤其是在Windows桌面应用领域，WinForm凭借其稳定性和低资源占用的优势，仍是许多工业级或嵌入式系统中可靠的选择。

本文将介绍一个基于WinForm的表盘式仪表盘实现方案。该项目利用开源的AGauge控件与.NET自带的Chart图表控件，构建了一个兼具美观性与实时响应能力的数据可视化界面，适用于设备监控、性能指标展示等多种工业场景。

项目简介

该项目是一个典型的WinForm桌面应用程序，核心目标是实现数据的图形化动态呈现。主界面包含两大核心区域：一个圆形仪表盘（使用第三方AGauge控件）和一个趋势图表区域（使用System.Windows.Forms.DataVisualization.Charting命名空间下的Chart控件）。用户可通过滑块控件实时调整仪表盘指针的数值，界面会同步更新表盘中央的数字标签、指针角度，并根据预设规则进行视觉反馈（如颜色变化）。同时，图表区域会展示一组预设的历史数据趋势，形成完整的数据视图。

核心功能

• 实时交互控制：表盘数值可通过TrackBar滑块进行实时、平滑的调节，数值范围可根据实际需求灵活设定。
• 动态数据显示：仪表盘中央实时显示当前数值，随指针变化自动刷新。
• 告警区间反馈：支持设置“告警区间”（例如40–60）。当数值进入该区间时，程序界面的特定背景面板会自动变为红色，起到警示作用；数值移出后，颜色自动恢复。
• 灵活的告警管理：可通过按钮动态添加新的告警区间，增强了程序的交互性和可配置性。
• 历史数据可视化：图表区域展示一组预设的年度数据（例如2011–2016年的指标值），每个数据点采用不同的颜色进行区分，使趋势一目了然。
• 可定制的图表：Chart控件支持折线图、柱状图、饼图等多种样式。项目代码中展示了如何进行数据绑定、自定义数据点颜色、调整网格线、设置标签格式等高级配置。

项目特点与优势

1. 轻量实用：无需依赖复杂的大型框架，仅使用.NET Framework内置组件和轻量级的AGauge库，部署和运行都非常简单。
2. 响应迅速：基于事件驱动机制，滑块数值变化会立即触发表盘和标签的更新，用户操作与界面反馈之间几乎无延迟。
3. 视觉反馈明确：通过界面元素（如下方面板）的颜色变化，能够直观、即时地提示数据异常或进入警戒状态。
4. 易于扩展与集成：代码结构清晰，模块化程度高。无论是更换数据源、修改告警逻辑还是切换图表类型，都非常方便。该项目可作为一个独立的可视化子模块，轻松集成到更大型的工业监控系统中。
5. 适合桌面环境：充分发挥了WinForm在Windows桌面端开发中稳定、高效的优势，特别适合对资源消耗敏感或需要快速开发的本地化监控应用。

关键技术点

• AGauge控件：一款开源的、高仿汽车仪表盘的WinForm控件。它支持高度自定义的刻度、标签、指针及色带区间。通过设置其Value属性即可驱动指针转动，并提供了ValueChanged和ValueInRangeChanged等事件，便于开发者进行交互逻辑处理。
• Chart图表控件：.NET Framework中功能强大的数据可视化组件。支持数十种图表类型，可通过DataBindXY方法便捷地绑定横纵坐标数据，并进行丰富的样式定制。
• 事件驱动机制：程序构建了一个清晰的响应链：滑块值变化事件触发表盘更新，表盘值变化事件触发中央标签刷新和告警状态判断，实现了界面各组件间的联动。

核心代码解析：动态数据绑定与图表配置

以下是在窗体加载事件(MainFormTest_Load)中初始化图表数据的核心代码片段：

private void MainFormTest_Load(object sender, EventArgs e)
{
    // 定义示例数据
    List<int> txData2 = new List<int>() { 2011, 2012, 2013, 2014, 2015, 2016 };
    List<int> tyData2 = new List<int>() { 9, 6, 7, 4, 5, 4 };

    // 将数据绑定到名为“Series1”的图表序列
    ct.Series["Series1"].ChartArea = ct.ChartAreas[0].Name;
    ct.Series["Series1"].Points.DataBindXY(txData2, tyData2); // 绑定数据

    // 为每个数据点设置不同的颜色，增强视觉区分度
    ct.Series["Series1"].Points[0].Color = System.Drawing.Color.FromArgb(136, 72, 223);
    ct.Series["Series1"].Points[1].Color = System.Drawing.Color.FromArgb(218, 78, 117);
    ct.Series["Series1"].Points[2].Color = System.Drawing.Color.FromArgb(229, 139, 93);
    ct.Series["Series1"].Points[3].Color = System.Drawing.Color.FromArgb(31, 156, 201);
    ct.Series["Series1"].Points[4].Color = System.Drawing.Color.FromArgb(98, 108, 229);

    // 高级设置示例：若使用饼图，可将标签显示在外侧并绘制连接线
    // ct.Series["Series1"]["PieLabelStyle"] = "Outside";
    // ct.Series["Series1"]["PieLineColor"] = "Black";
}

代码中注释掉的部分展示了Chart控件丰富的可配置性，包括隐藏网格线、自定义刻度标签格式、设置标记点样式等，开发者可根据实际图表类型进行启用和调整。

项目运行效果

程序运行后，用户拖动滑块，可以观察到：

• 仪表盘指针平滑转动，中央数字同步精确跳变。
• 当滑块值进入预设的红色告警区间（如40–60）时，窗体下方的状态面板立即变为红色，提供清晰的视觉警示；一旦滑块移出该区间，面板颜色恢复原状。
• 右侧图表区域静态展示了绑定的历史数据趋势。

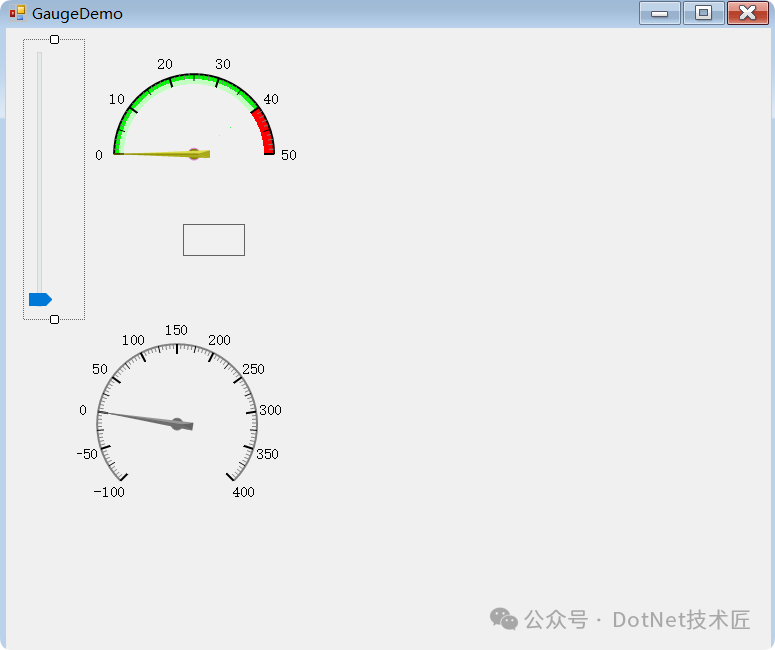

表盘组件效果图：

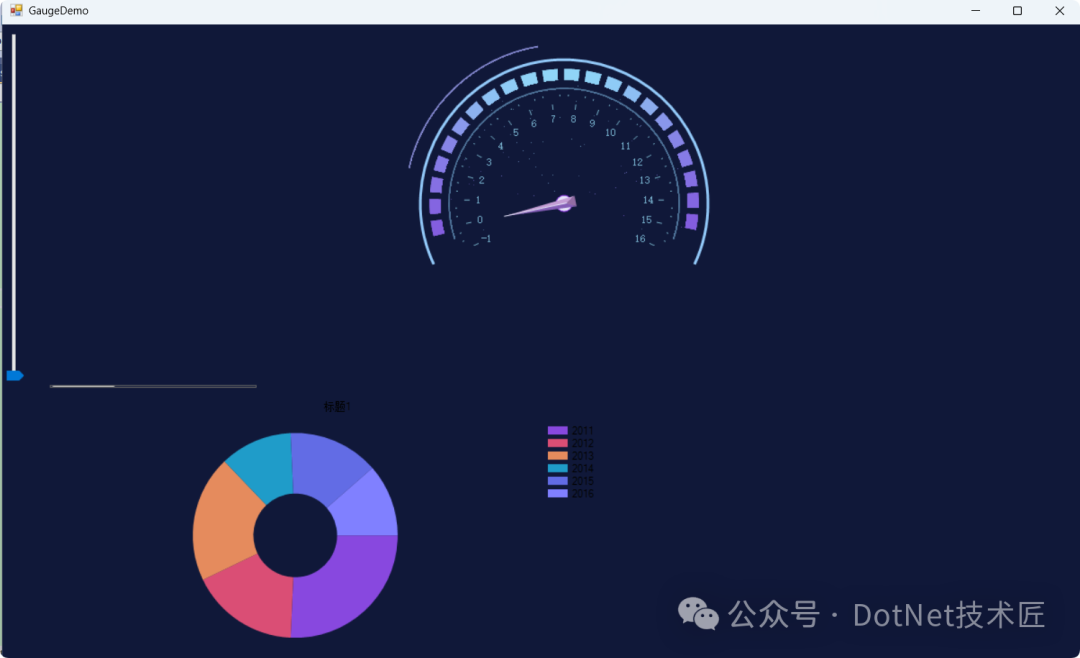

表盘示例：

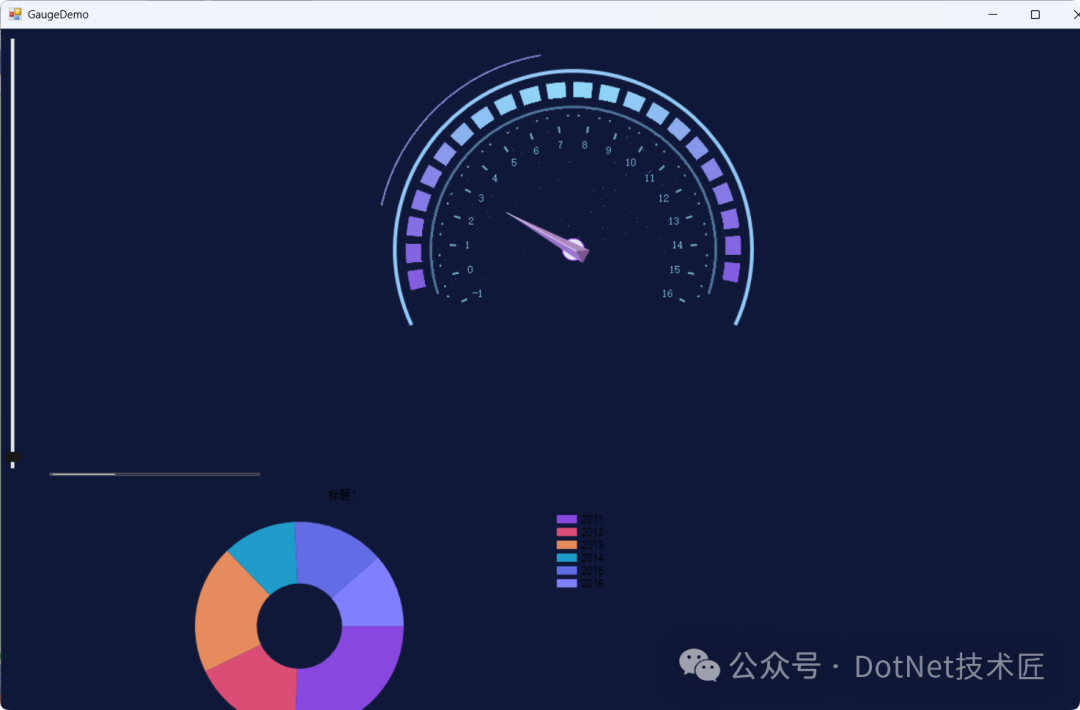

通过滑块移动调动指针：

源码获取与总结

完整的项目源码已托管至Gitee，包含了窗体设计、图表初始化、动态区间添加以及完整的事件处理逻辑（如trackBar1_ValueChanged、aGauge1_ValueChanged等）。

项目地址： https://gitee.com/hanlin20171027/win-form-dial

这个基于WinForm的仪表盘项目虽小，却完整体现了桌面端数据可视化的核心设计思路：以用户感知为中心，用图形化元素代替抽象数字，利用颜色和动态效果高效传递数据状态。它没有复杂的架构，但足够轻量、稳定，能切实解决工业监控、本地数据展示等实际问题。对于需要快速开发或集成轻量级监控界面的开发者而言，此类方案仍具有很高的实用价值和参考意义。
