本期为大家带来华硕TUF小旋风 V2 WiFi7路由器的详细拆解。该路由器支持BE3600规格，并采用双频聚合技术。机身采用塑料材质，两侧设有镂空格栅以加强空气自然对流散热，提升散热效率，同时机身设计便于挂上洞洞板，摆放灵活。
路由器内部搭载博通2.0GHz主频四核处理器，辅以1GB DDR4内存与256MB FLASH存储。无线方面配备2.4G和5G天线，有线接口则提供一个2.5G高速端口和四个千兆端口，并设有专属电竞端口，支持手游电竞模式以优先传输游戏数据封包。以下将通过拆解，深入探究其内部方案与设计细节。
包装与外观
包装盒正面印有华硕品牌LOGO、产品名称及主要特点，右侧为产品外观图示。
包装盒背面详细列出了产品卖点，包括高性能CPU、移动电竞优化、无缝漫游、端口转发、游戏节点甄别以及全新的WiFi7技术。

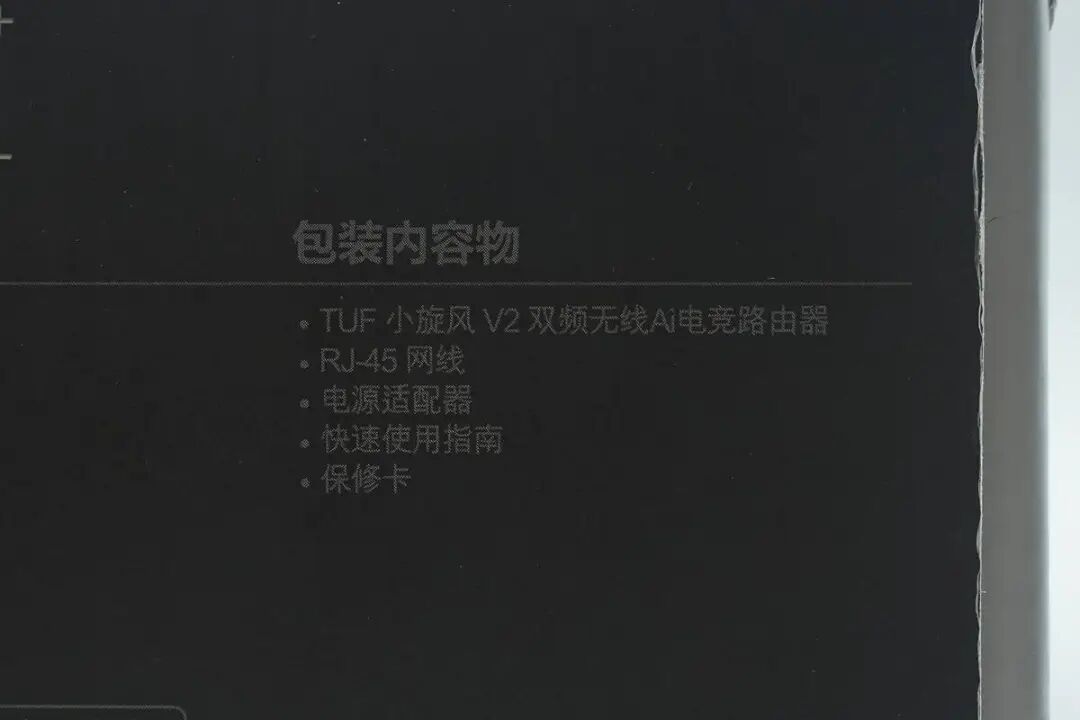

包装盒侧面标注了产品的详细规格和包装内容物清单。
路由器产品规格表：
- 接口类型：1 x 2.5千兆 WAN 接口，4 x 千兆 LAN 接口，1 x USB 3.2 Gen 1 接口
- 天线：4 x 不可拆式天线
- 内存：256MB Flash & 1GB DDR4 RAM
- 运行频率：2.4GHz 和 5GHz
- 加密：WPA/WPA2/WPA3-Personal，WPA/WPA2-Enterprise，WPS
- 数据传输速率：
- 802.11b：高达11Mbps
- 802.11a/g：高达54Mbps
- 802.11n：高达300Mbps
- 802.11ac (1024 QAM)：高达2133Mbps
- 802.11ax (2.4GHz)：高达574Mbps
- 802.11ax (5GHz)：高达2402Mbps
- 802.11be (2.4GHz)：高达688Mbps
- 802.11be (5GHz)：高达2882Mbps
- 电源适配器：AC输入：100 ~ 240V（50~60Hz）；DC输出：12V⎓ 2A
- 尺寸：274 x 168 x 205毫米
- 重量：561.4克。
包装内所有物品包括：TUF小旋风 V2 双频无线电竞路由器主机、一根RJ-45网线、电源适配器、快速使用指南以及保修卡。

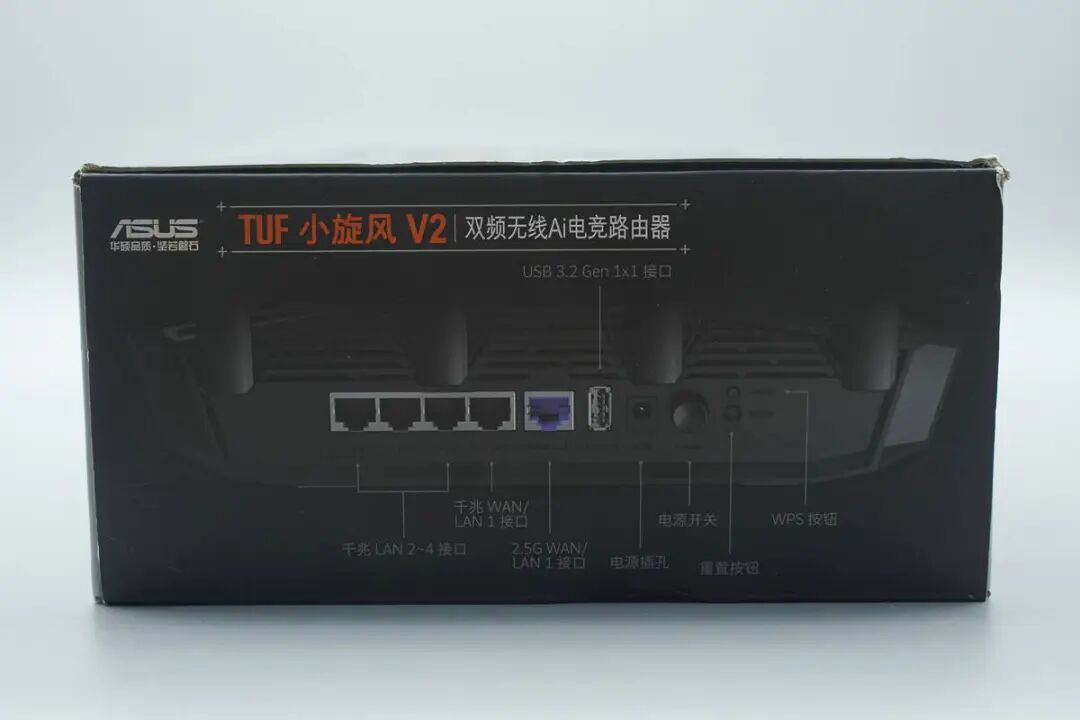

包装盒另一侧印有路由器背部接口的示意图及定义。

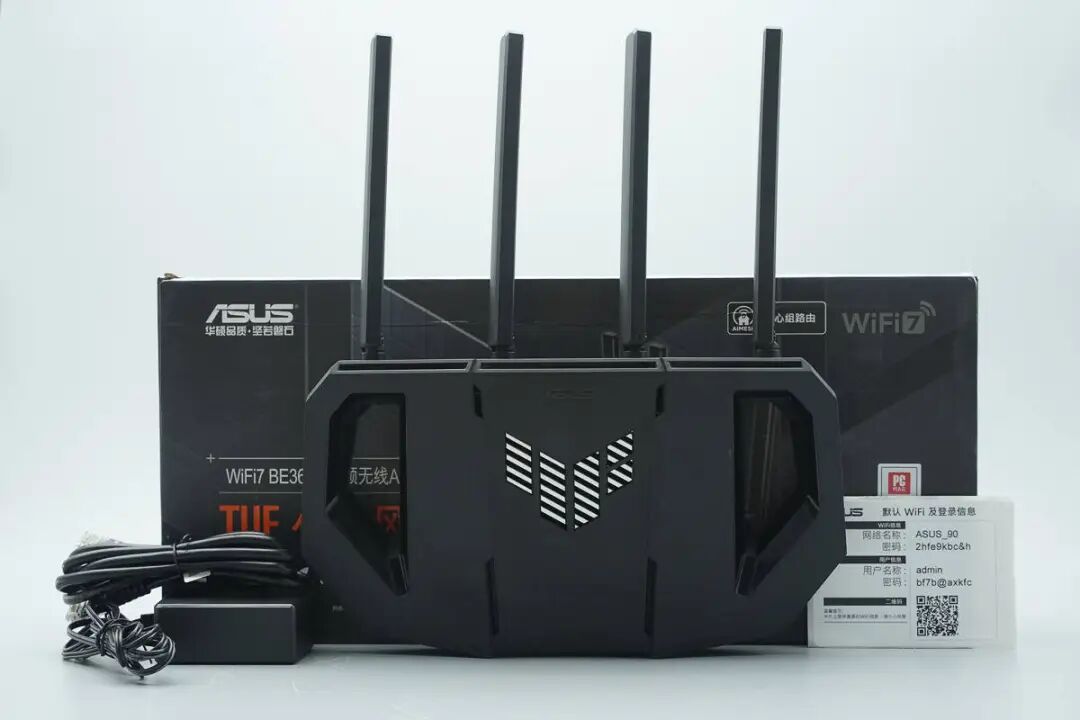

所有包装内容物一览。

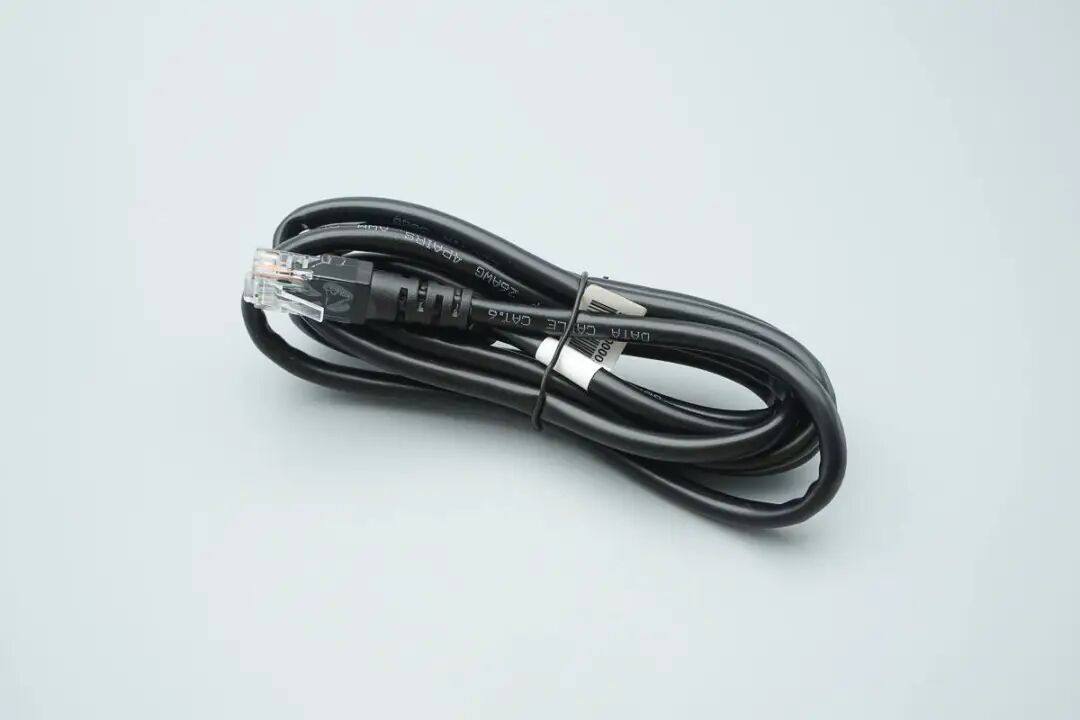

路由器附带的为一根六类（CAT.6）网线。

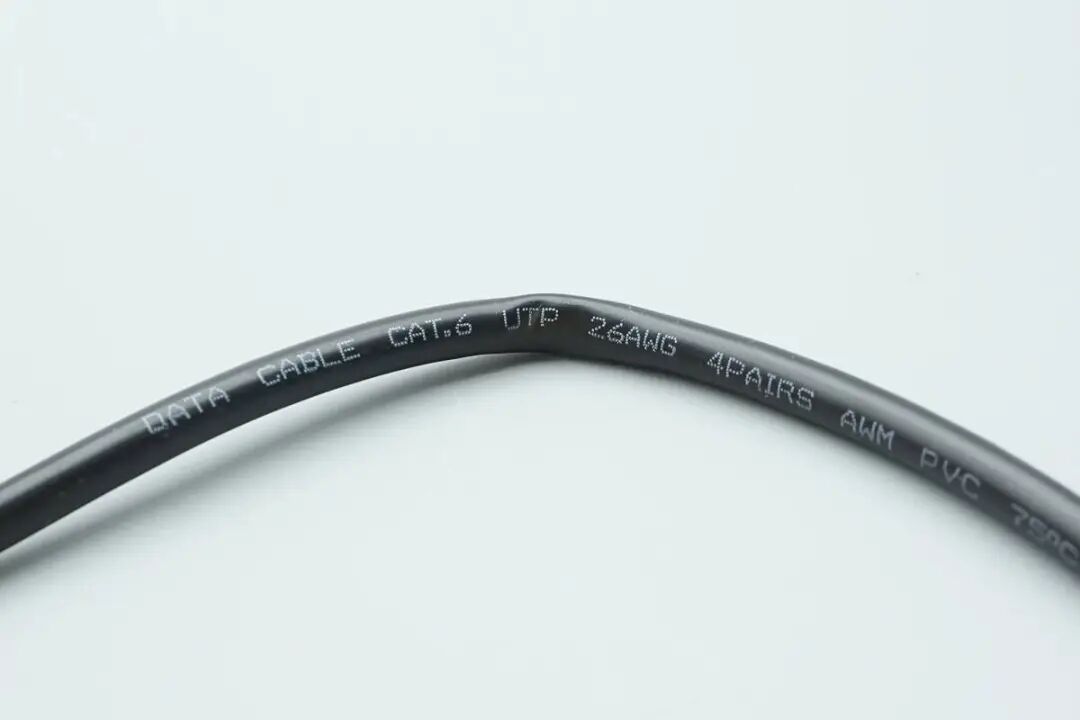

网线线身上清晰标注“CAT.6 UTP”。

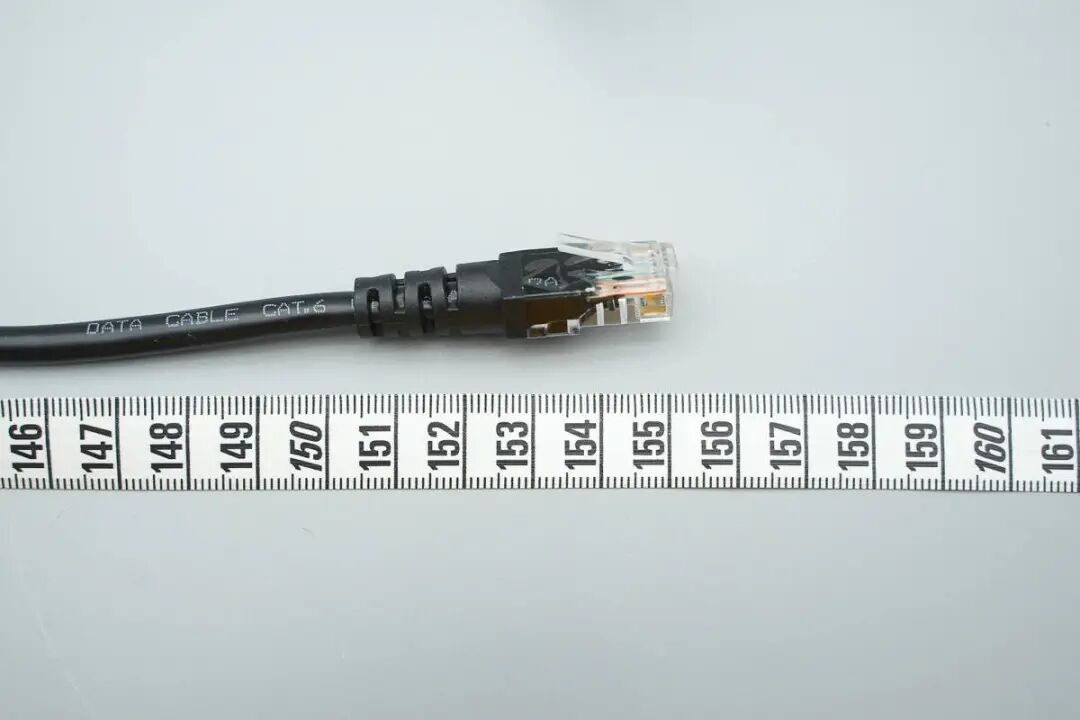

测得网线长度约为155厘米。

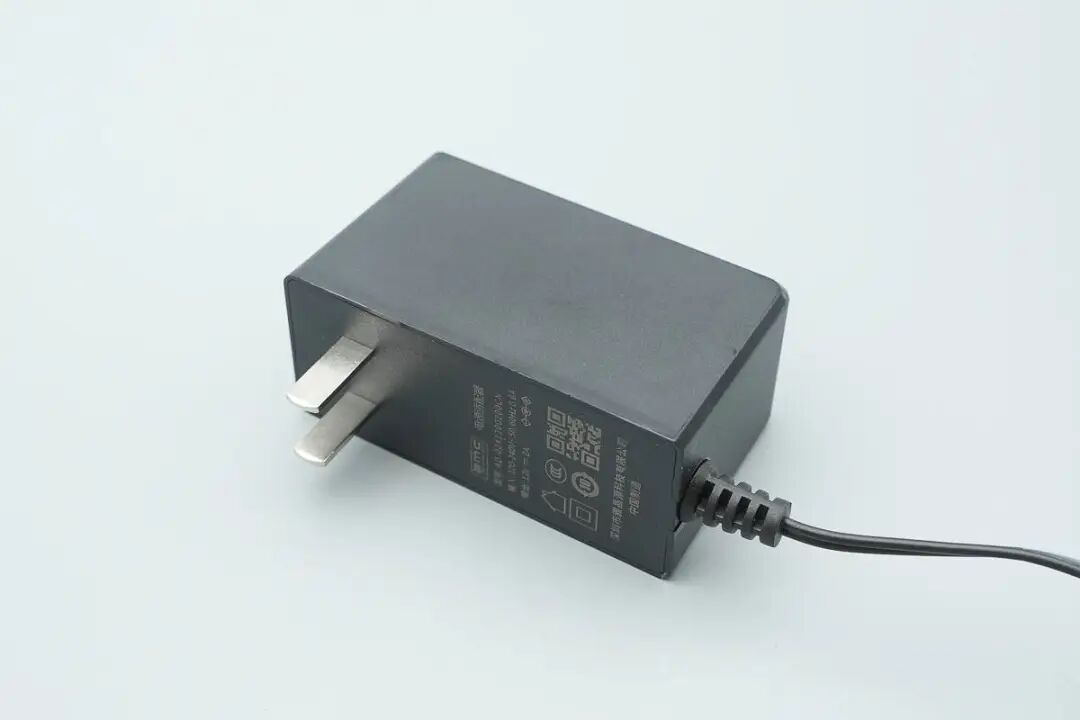

电源适配器采用国标两脚插头。

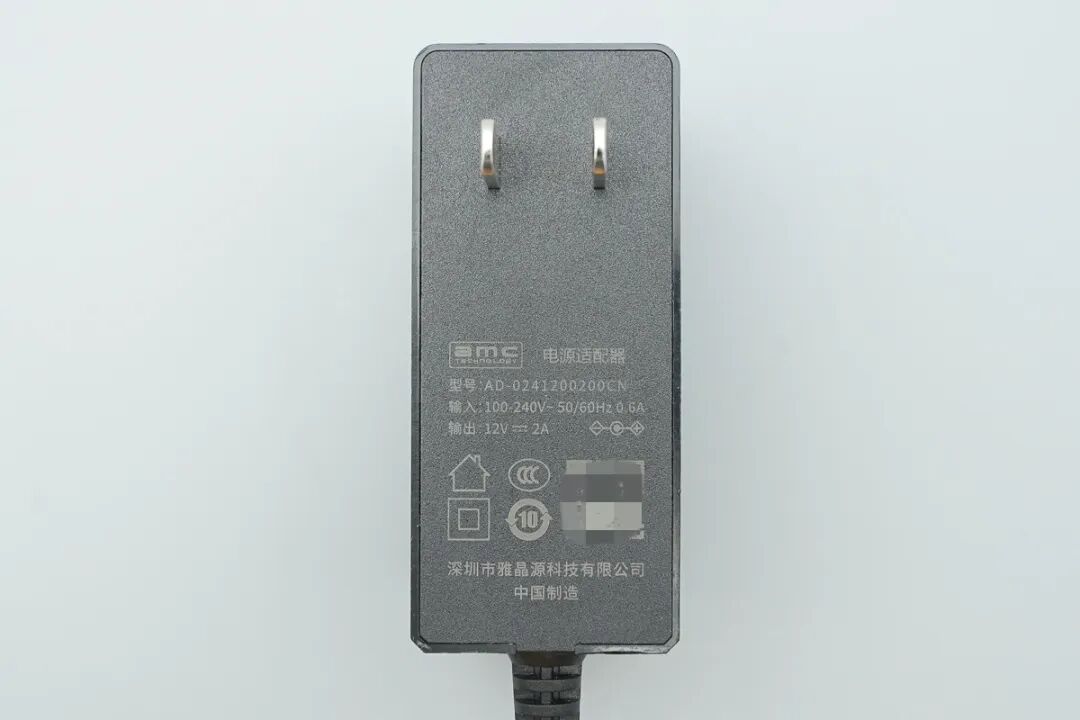

适配器插脚面印有产品信息。

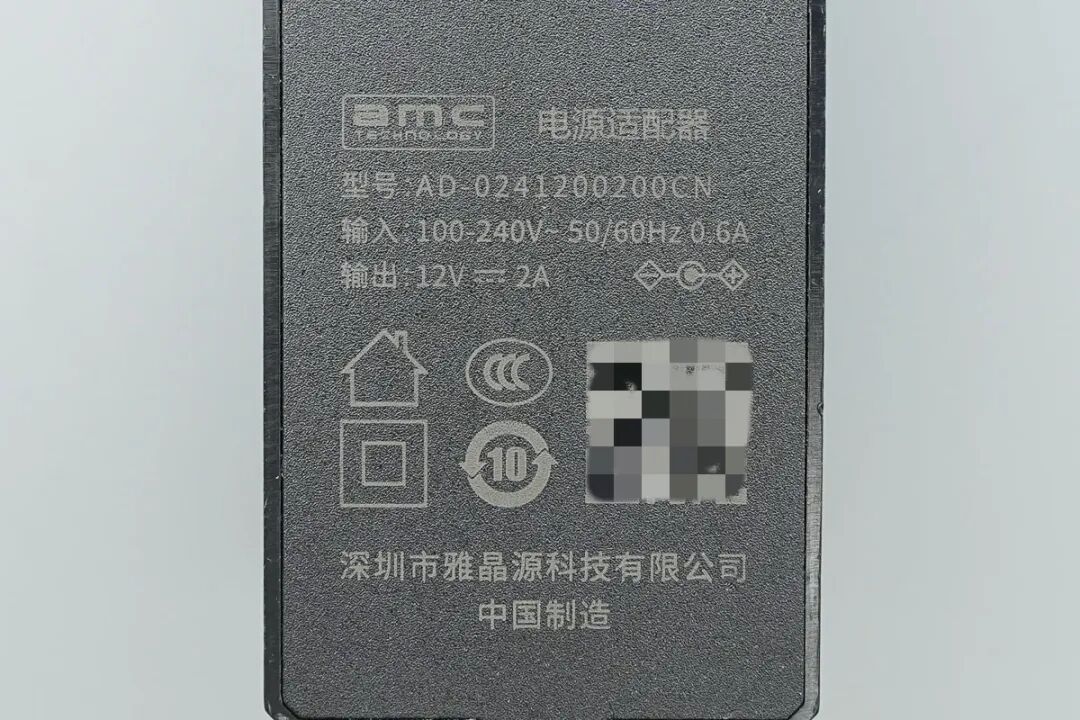

电源适配器铭牌信息：
- 型号：AD-0241200200CN
- 输入：100-240V~ 50/60Hz 0.6A
- 输出：12V⎓ 2A
- 制造商：深圳市雅晶源科技有限公司

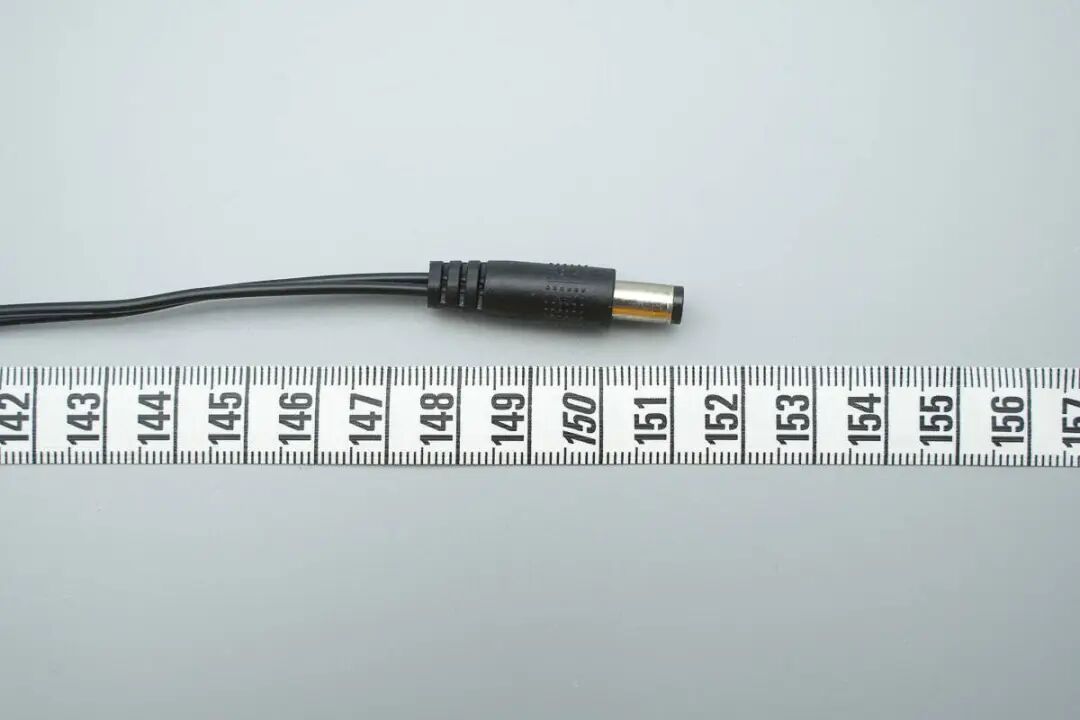

电源适配器输出为DC插头，测得输出线缆长度约为151厘米。

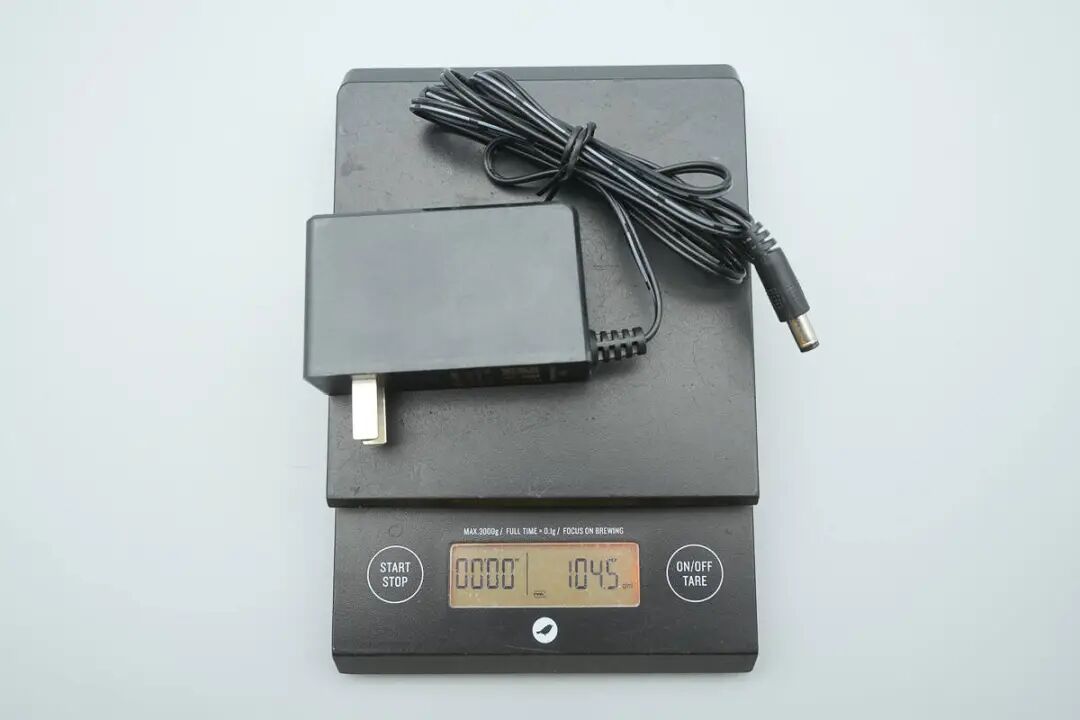

电源适配器重量约为104.5克。
路由器机身后部集成四根双频天线，机身左右两侧采用大面积镂空设计，有效提升空气流通以加强散热。

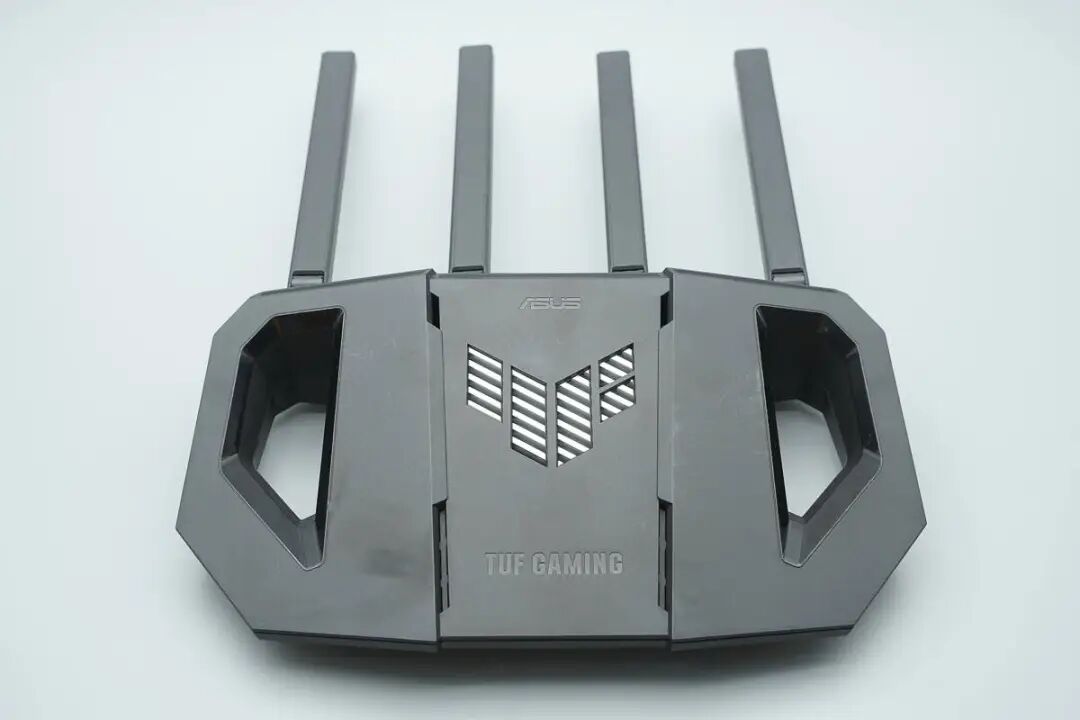

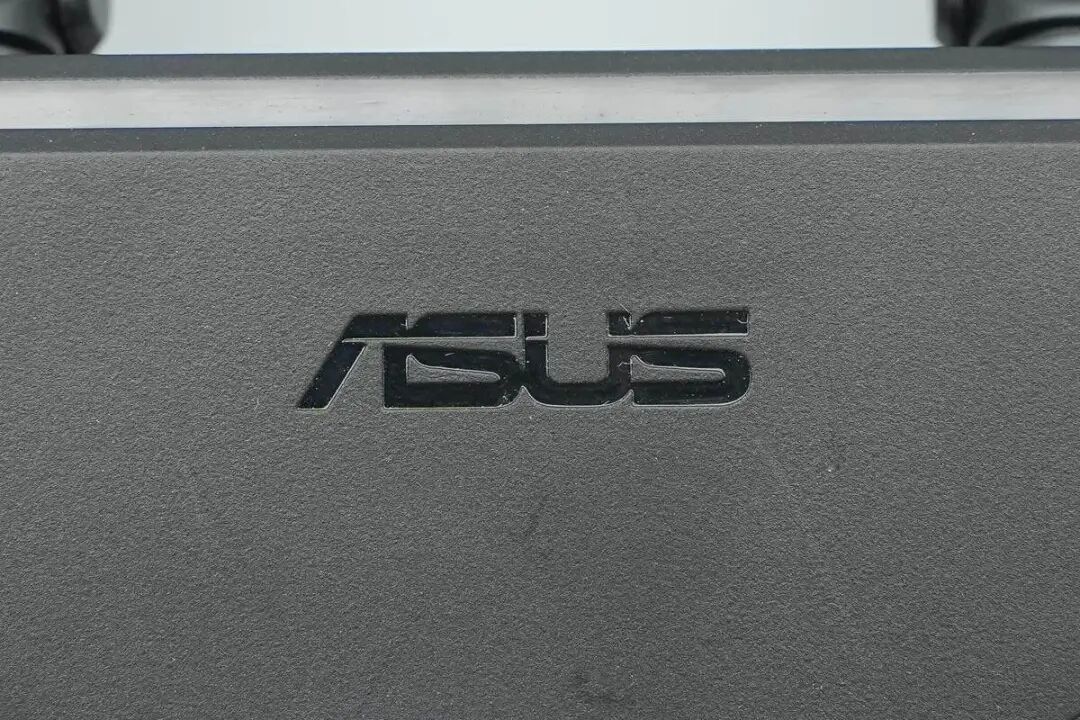

机身顶部印有经典的ASUS品牌LOGO。

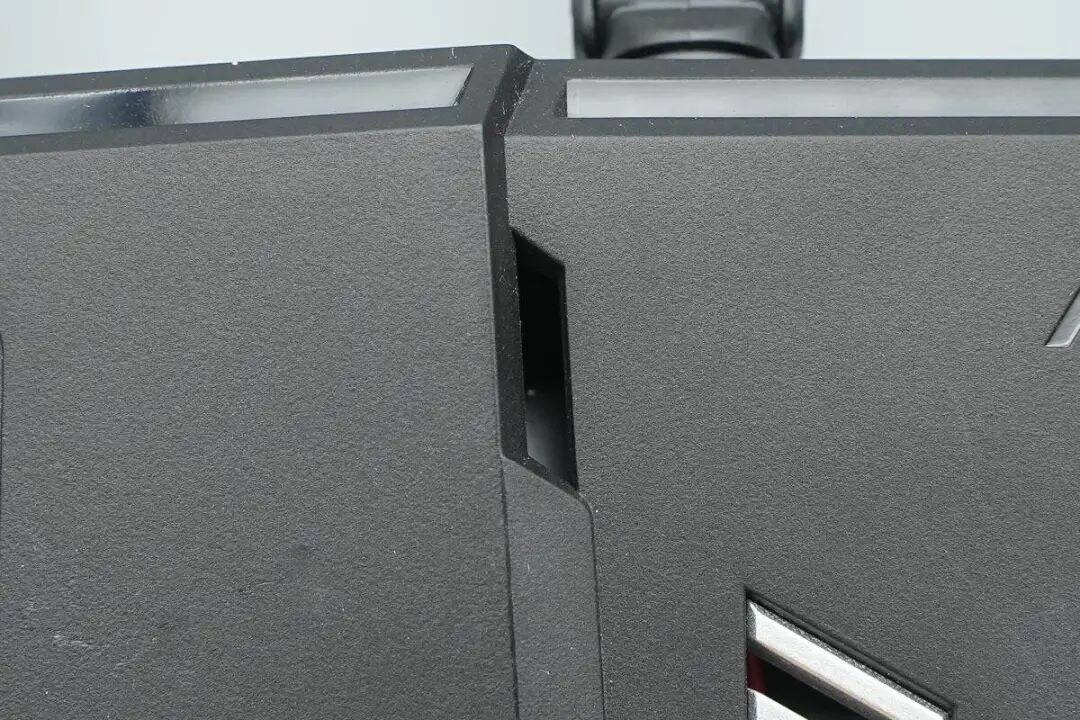

机身正面中间位置设计有散热孔。

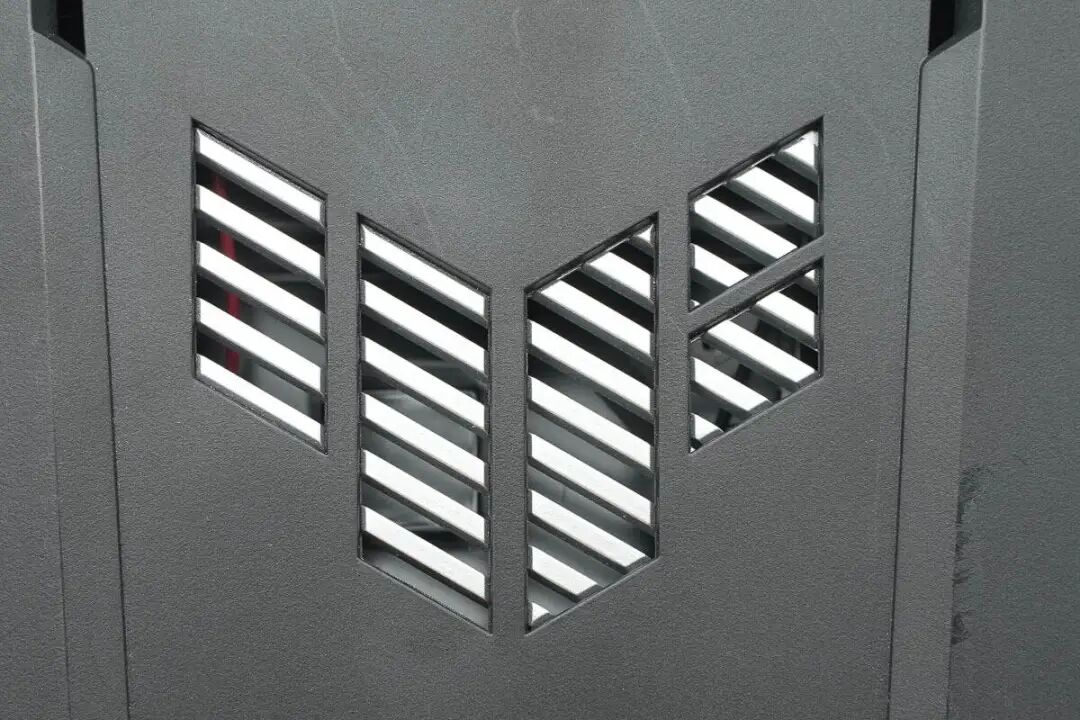

机身正面两侧同样设有散热孔。
机身下方散热孔特写。

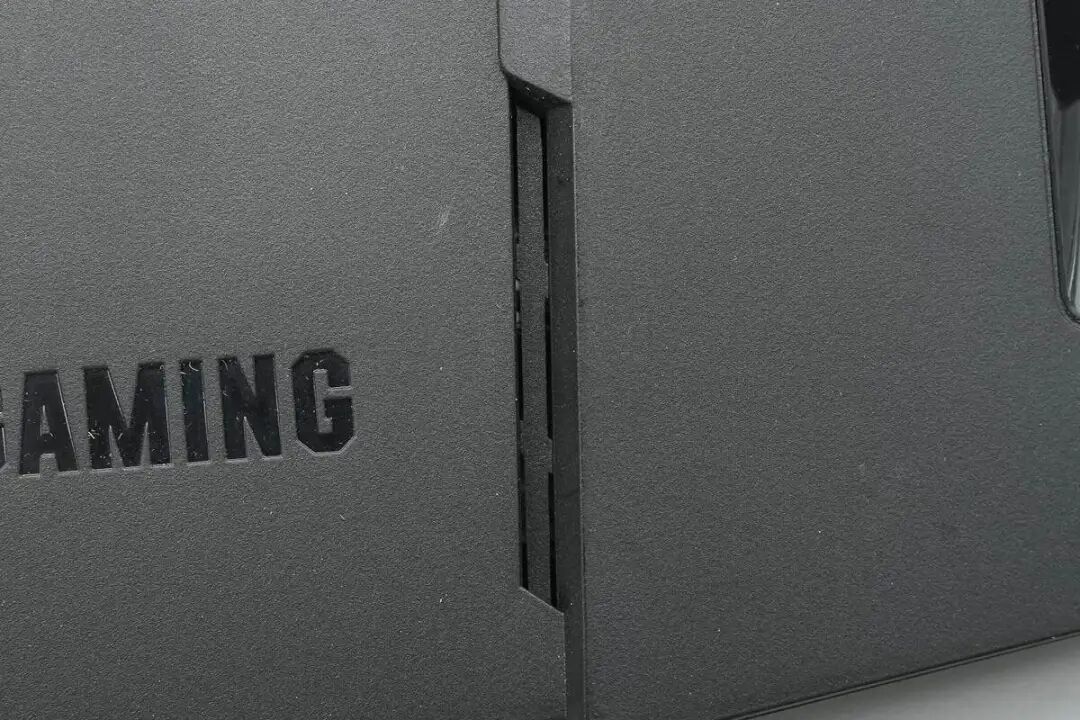

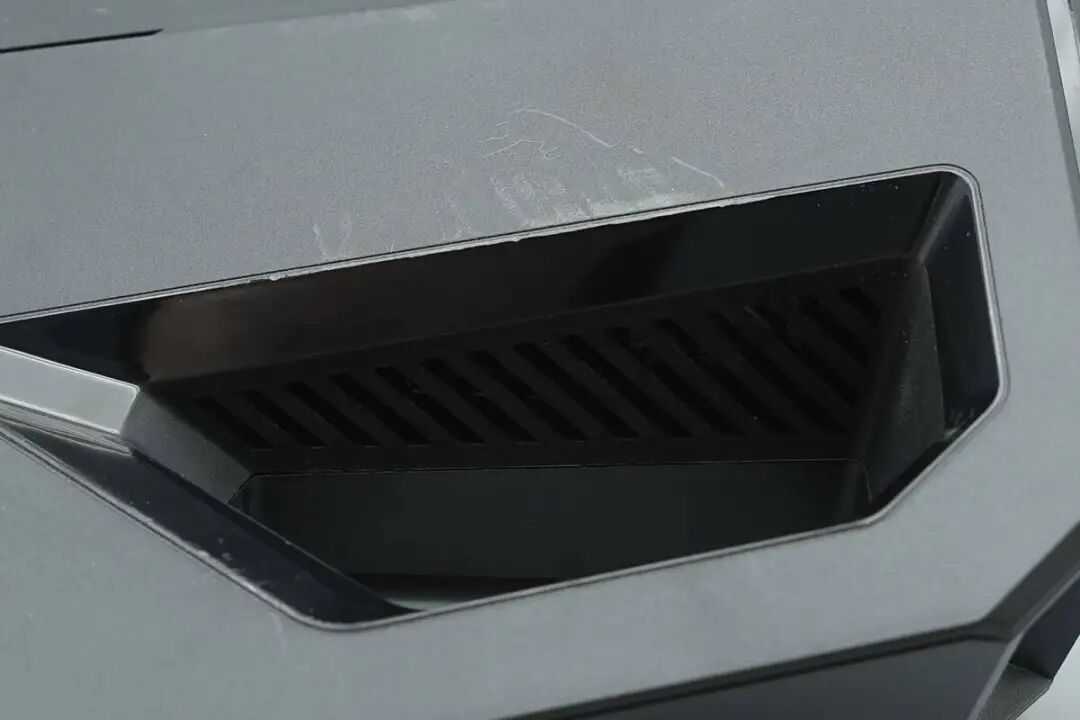

机身两侧镂空区域的内侧也配备了辅助散热孔。

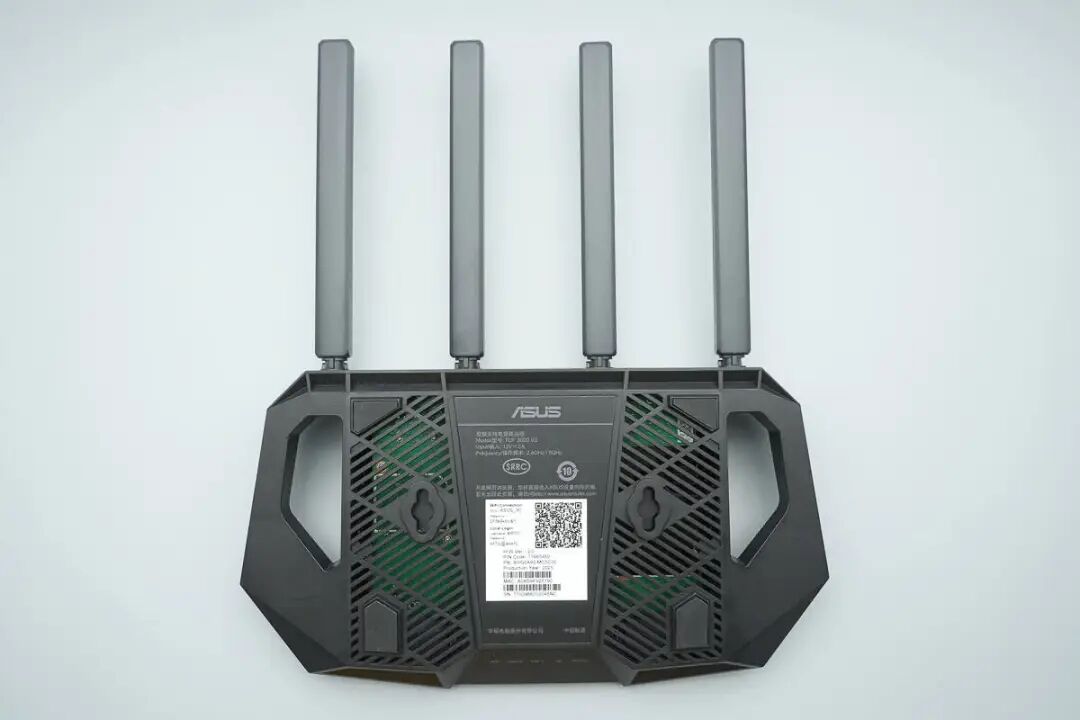

路由器机身背面设有防滑脚垫和挂墙孔，中间贴有信息标签，两侧同样是大面积的散热格栅。

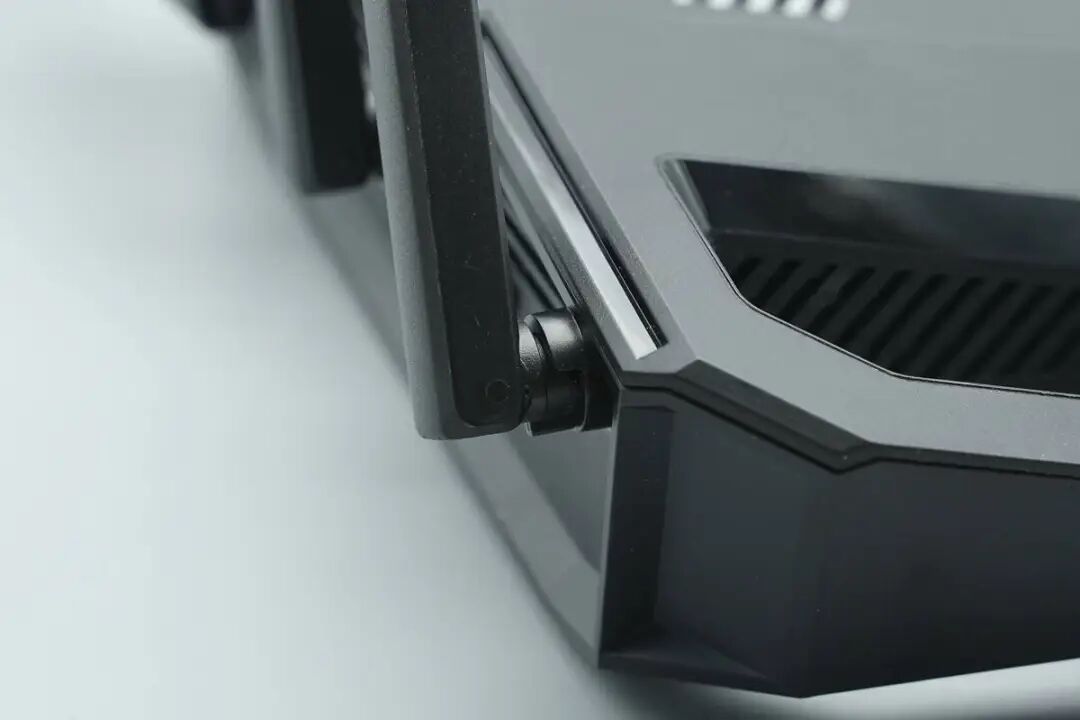

天线支持多角度调节，允许路由器水平放置或利用挂孔垂直安装。

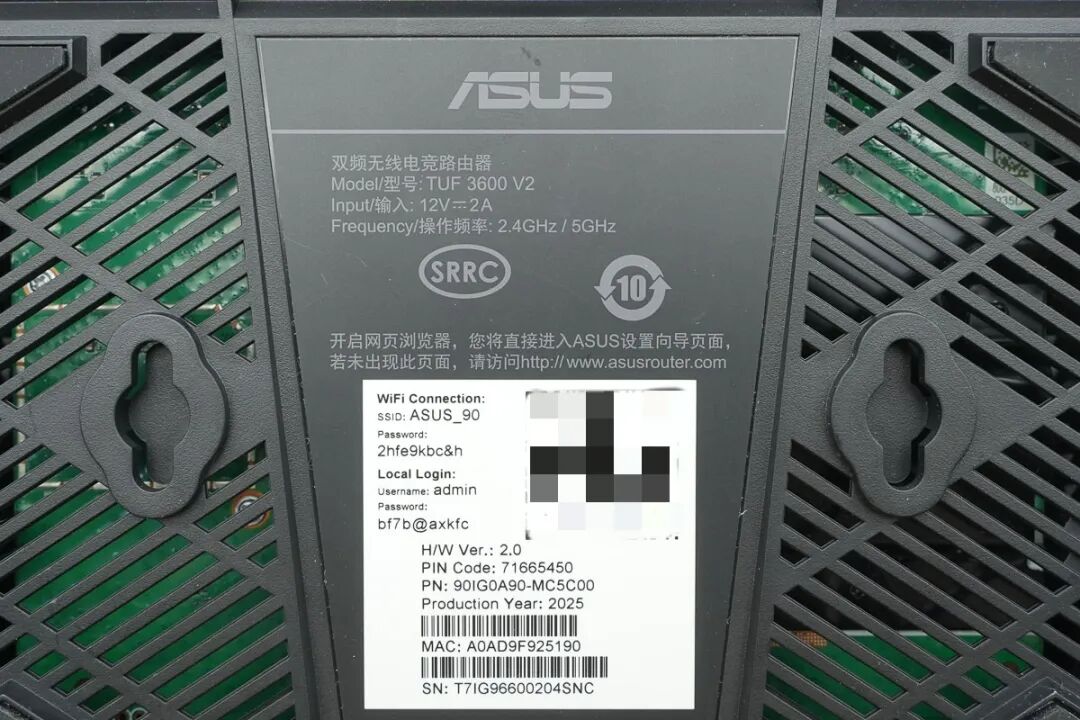

机身标签信息：
- 名称：双频无线电竞路由器
- 型号：TUF 3600 V2
- 输入：12V⎓ 2A
- 操作频率：2.4GHz/5GHz
机身底部贴有四个防滑脚垫。

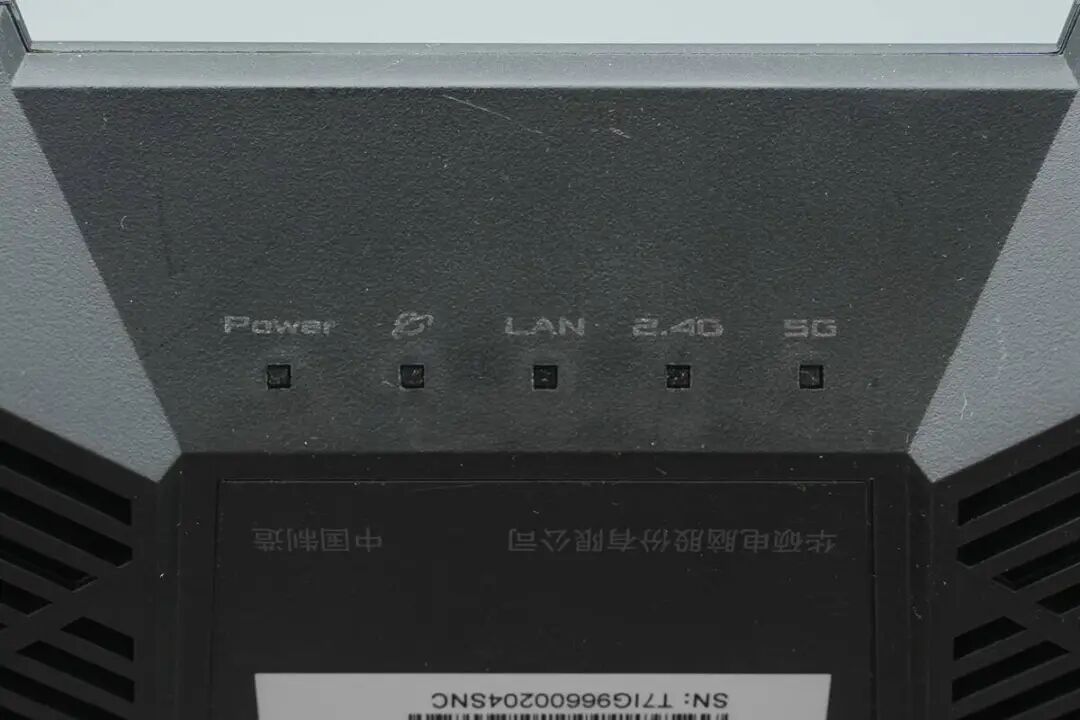

机身前部指示灯依次为：电源、互联网、LAN口、2.4G WiFi、5G WiFi。

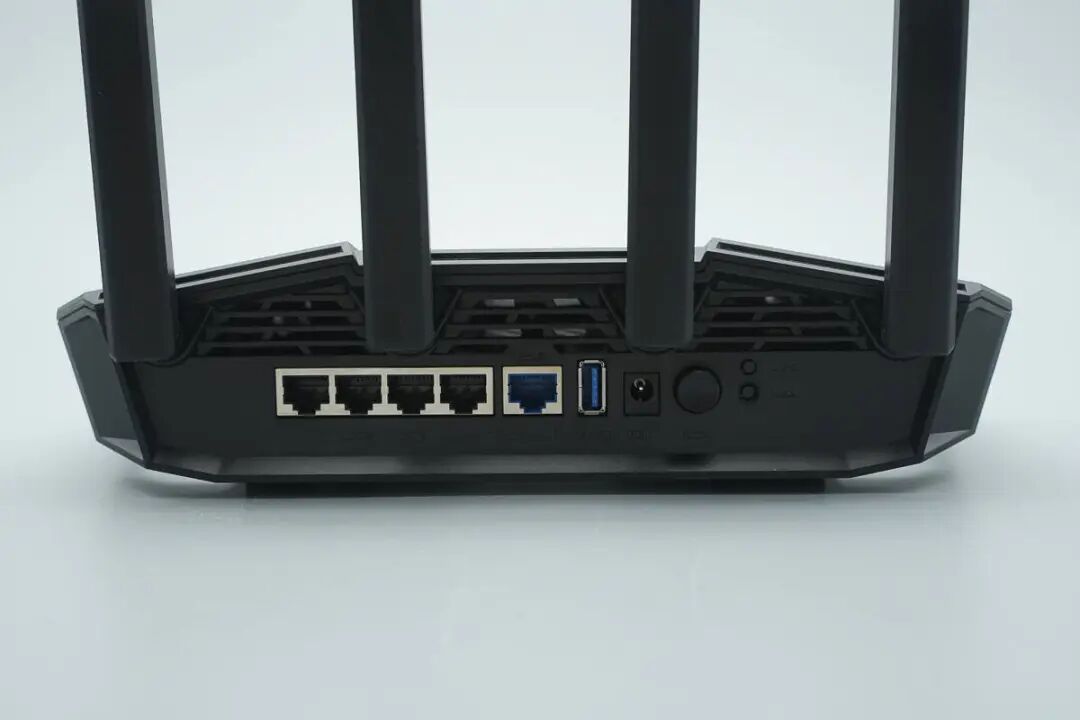

机身后部接口布局包括：天线、网络接口（2.5G WAN、4个千兆LAN）、USB 3.2 Gen1接口、DC电源输入口、电源开关和复位孔（WPS/Reset）。

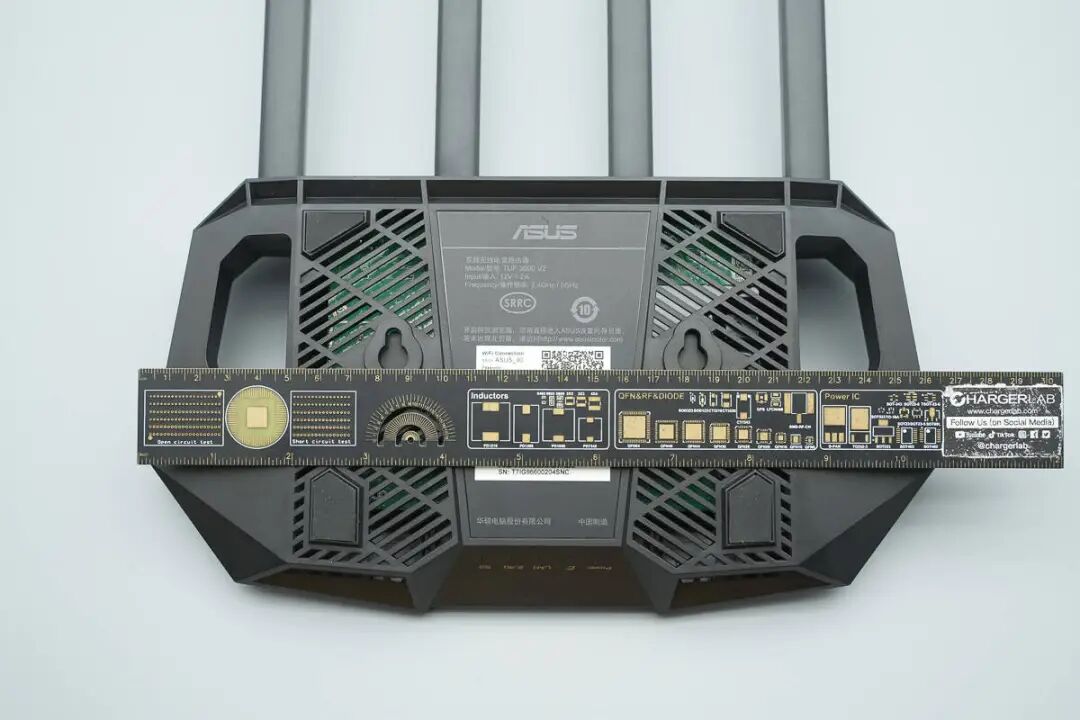

测得路由器机身宽度约为270毫米。

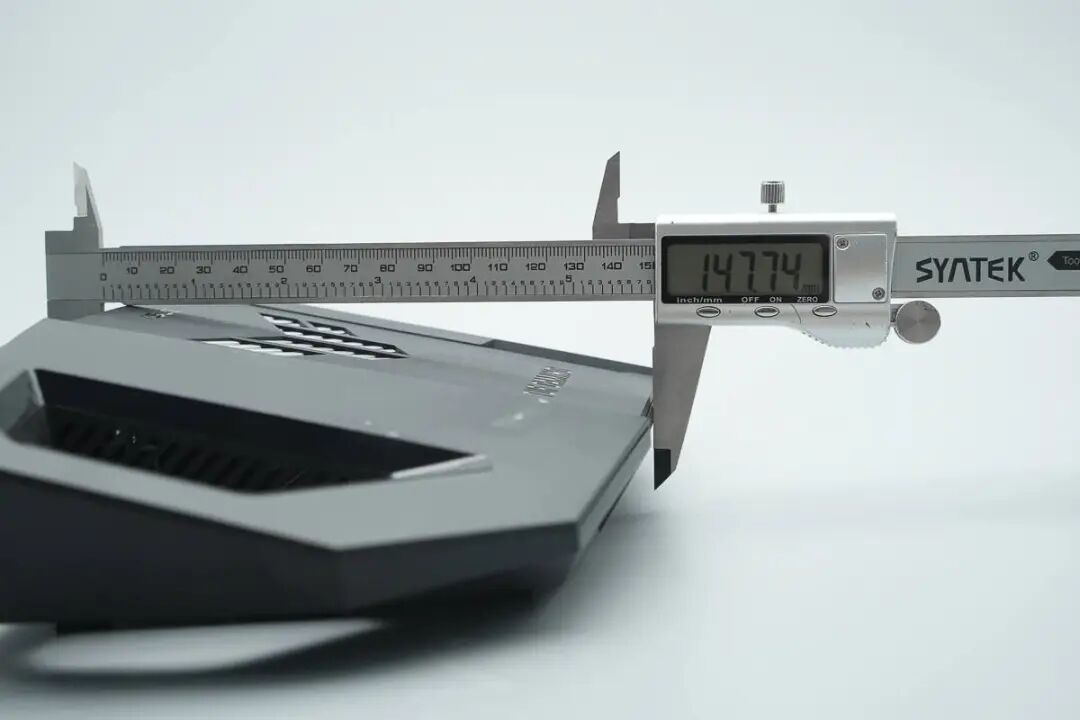

测得机身深度约为147.7毫米。

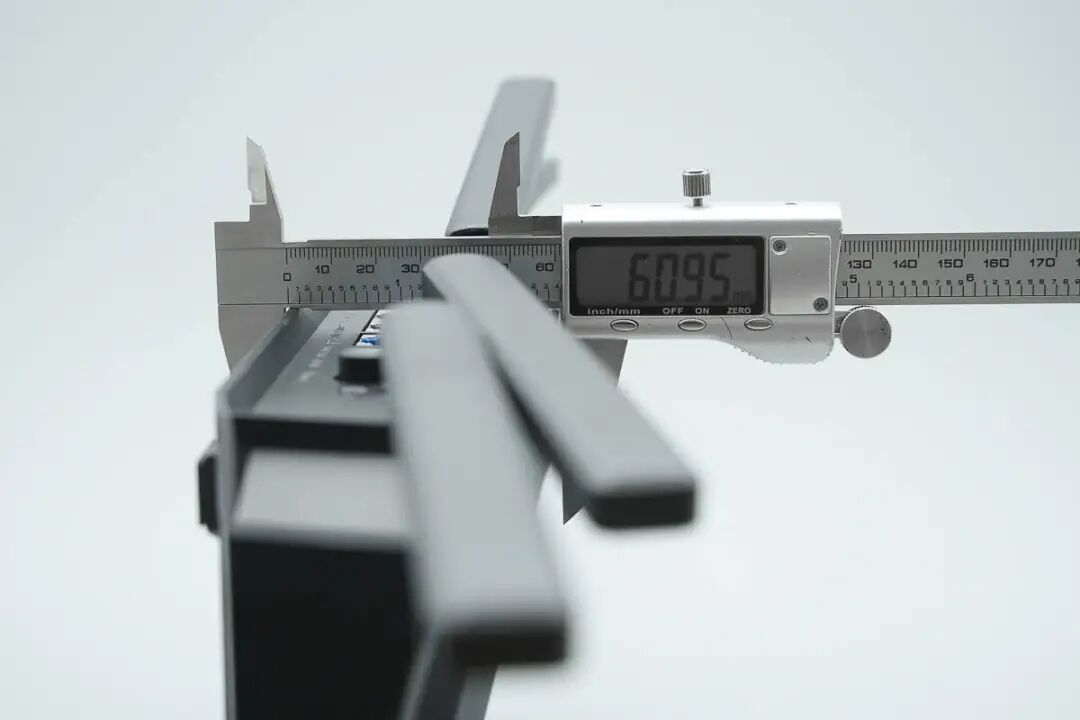

测得机身高度约为61毫米。

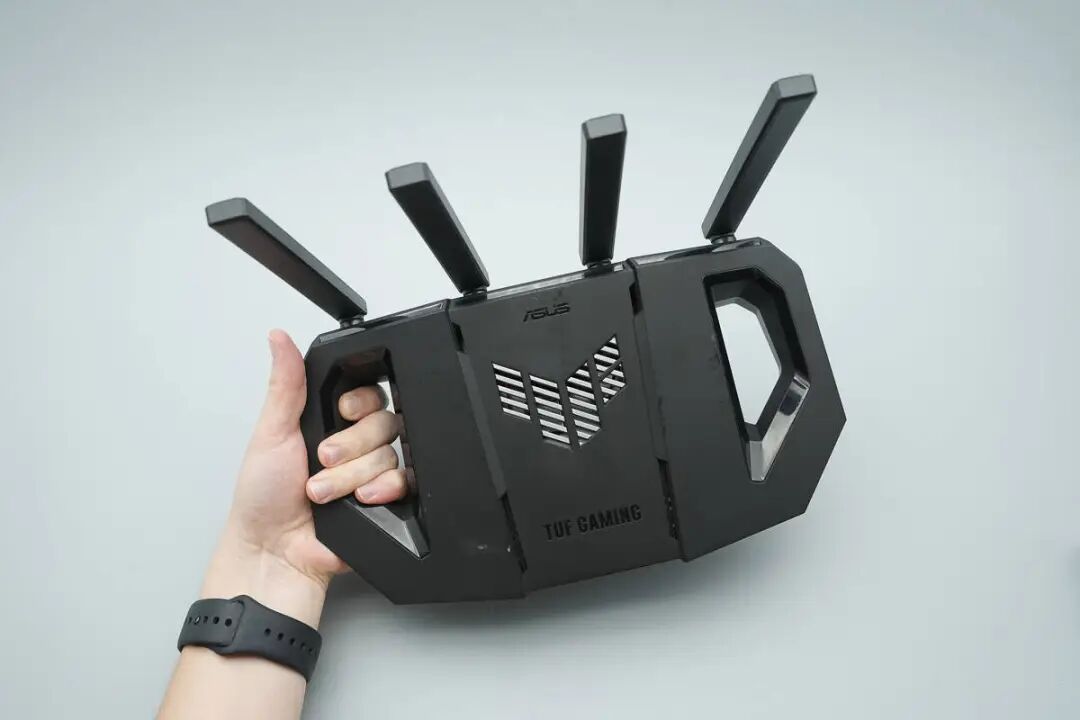

路由器持握在手中的大小直观对比。

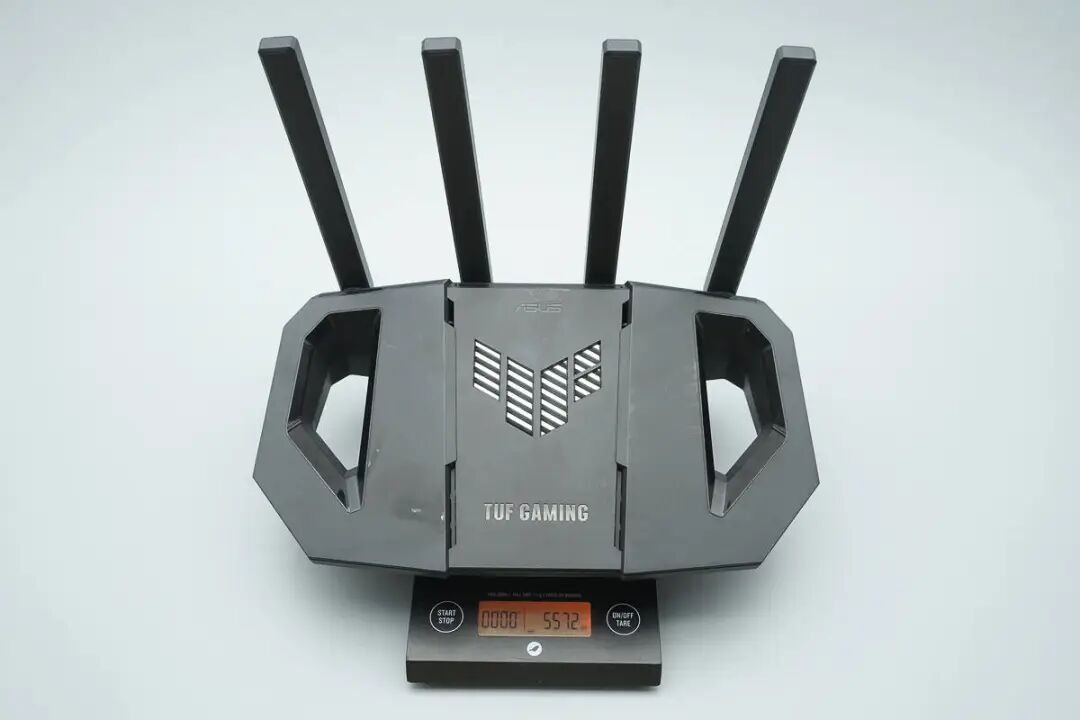

测得路由器主机净重约为557克。
内部拆解
接下来对华硕TUF小旋风 V2 WiFi7路由器进行拆解，探究其内部硬件方案与设计。

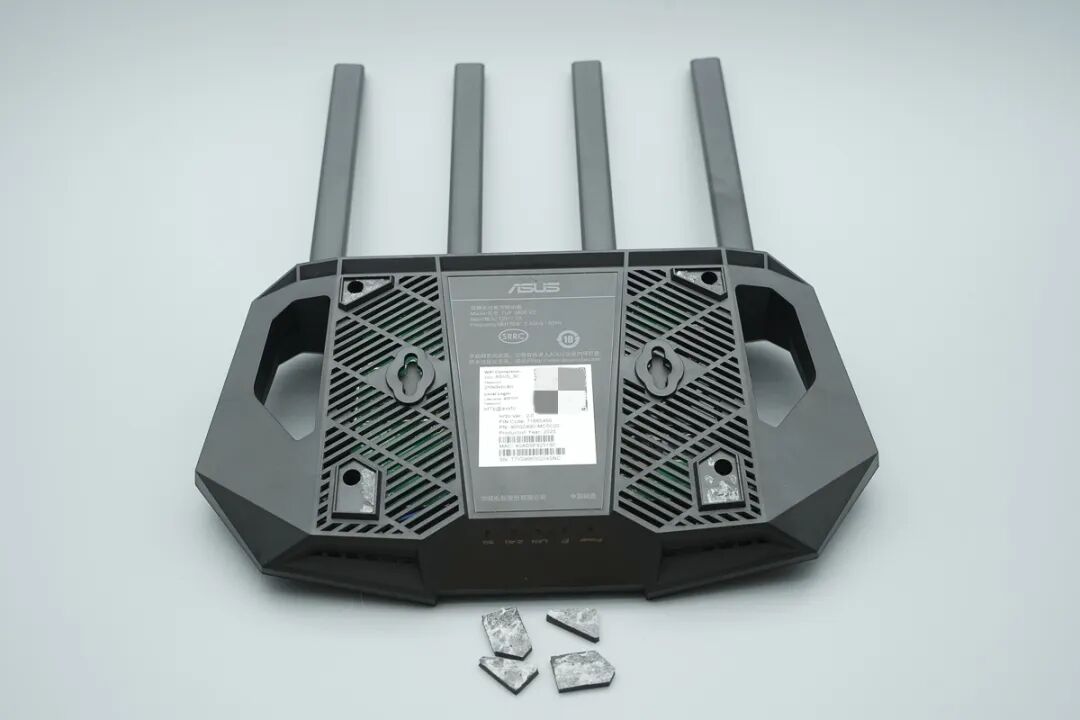

首先揭开机身底部的四个防滑脚垫。

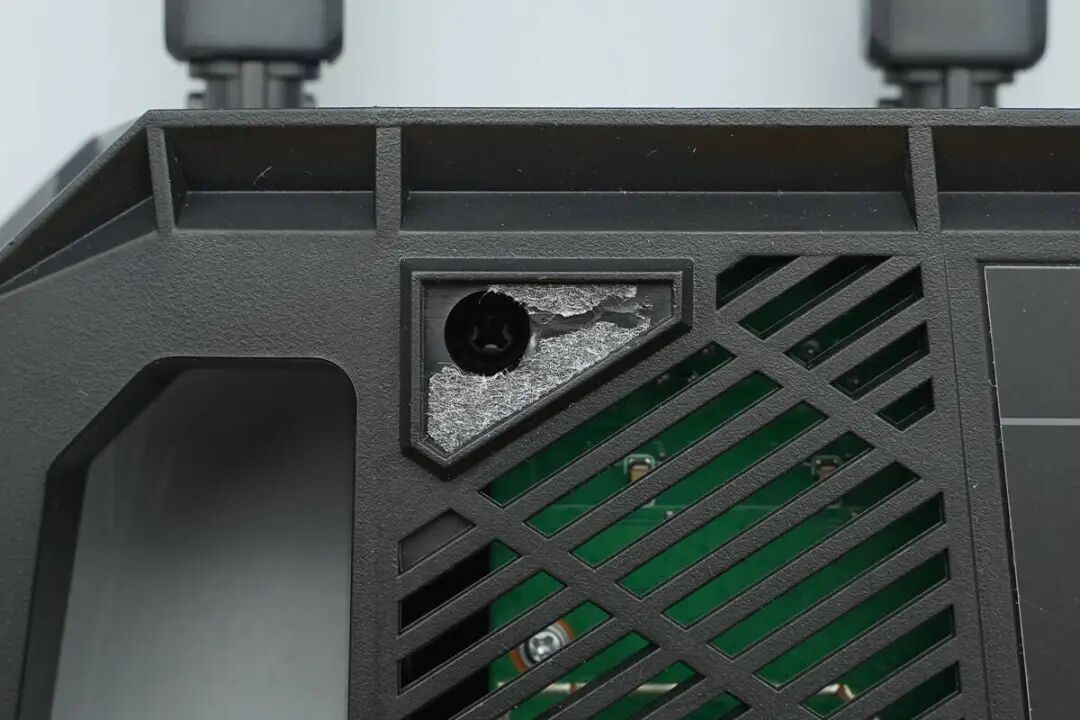

每个脚垫下方均隐藏有一颗固定螺丝。

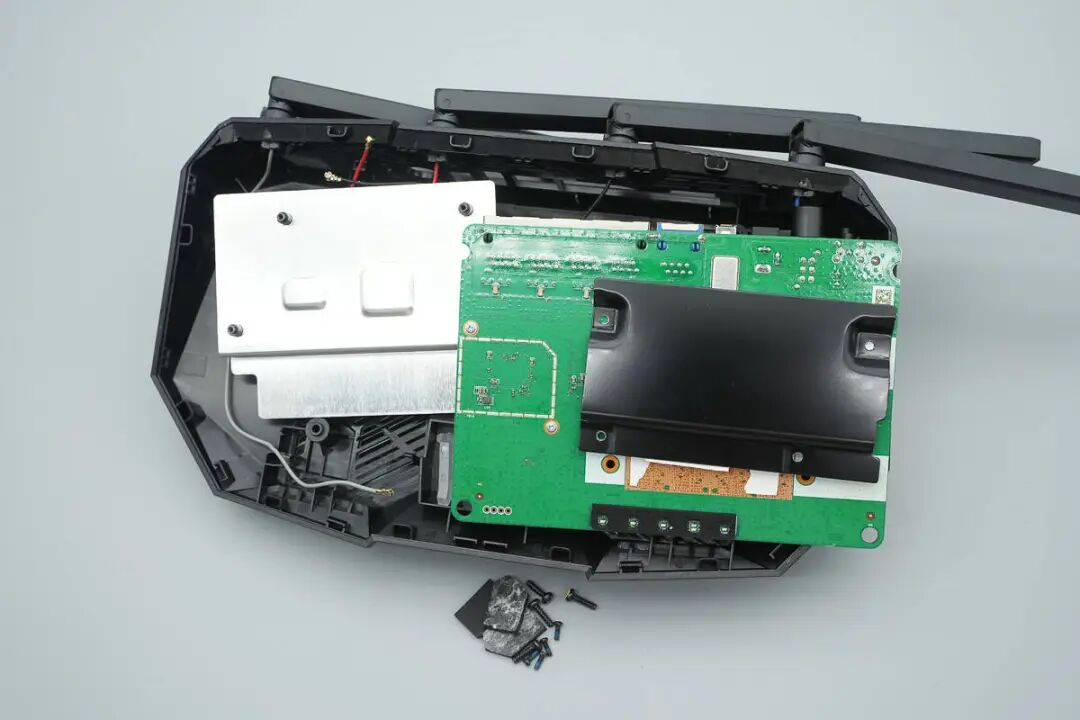

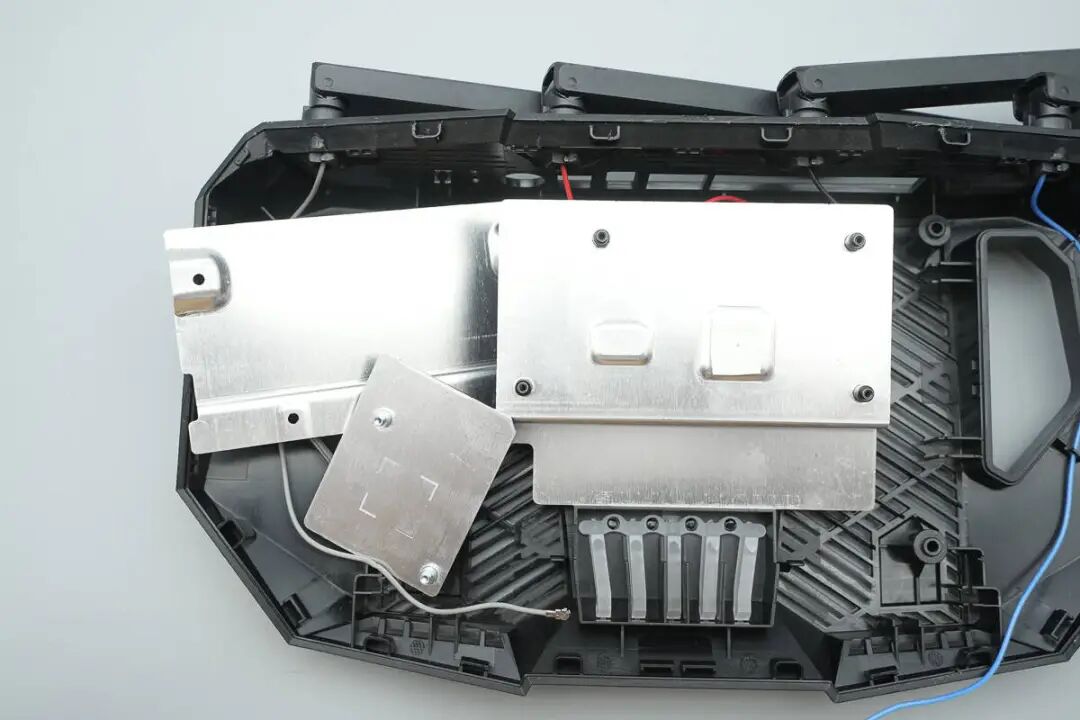

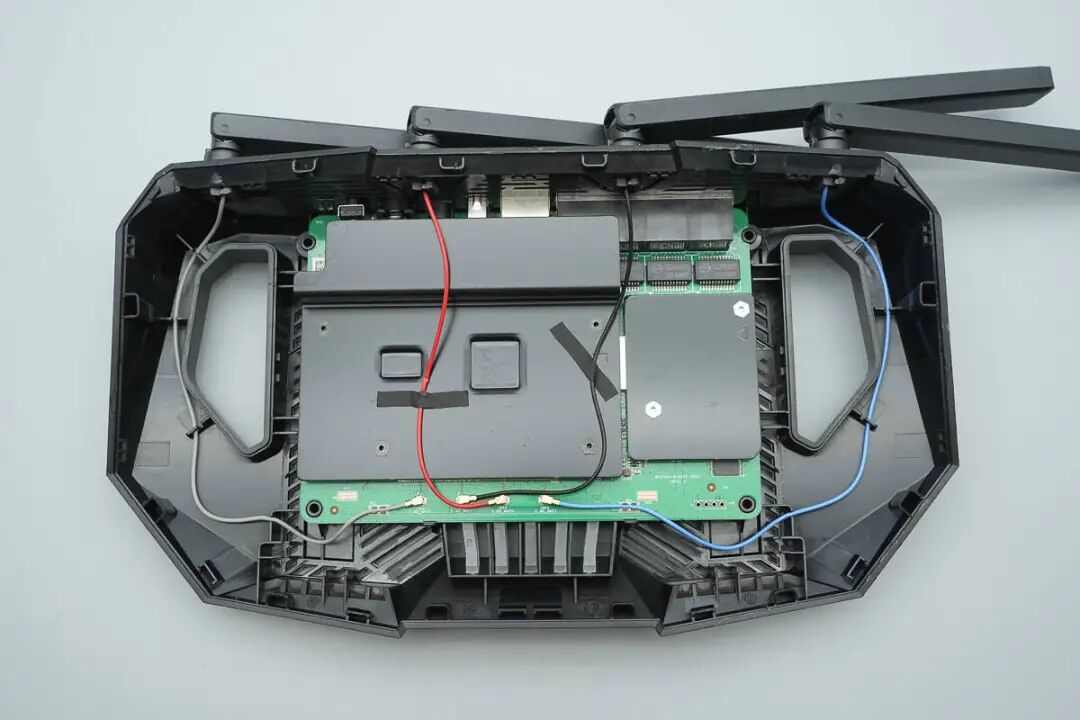

拧下所有螺丝并撬开卡扣，即可分离路由器外壳。内部PCBA模块覆盖有大面积铝制散热片，连接天线的同轴馈线通过胶带固定。

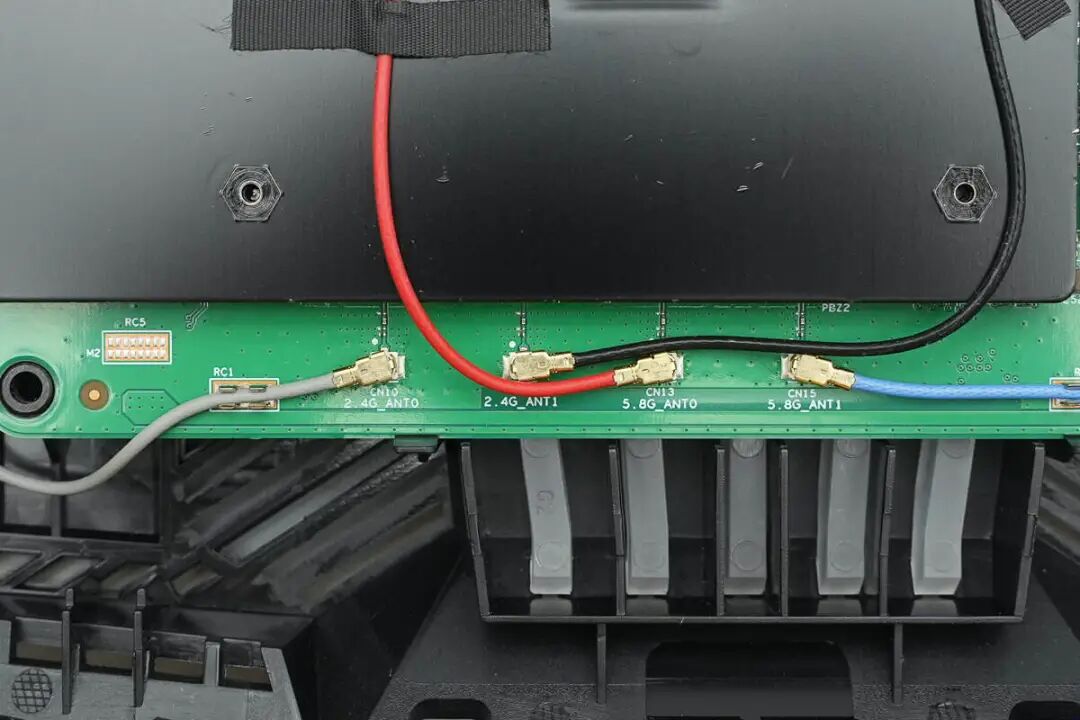

天线馈线通过IPEX连接器与主板连接，便于组装与维护。

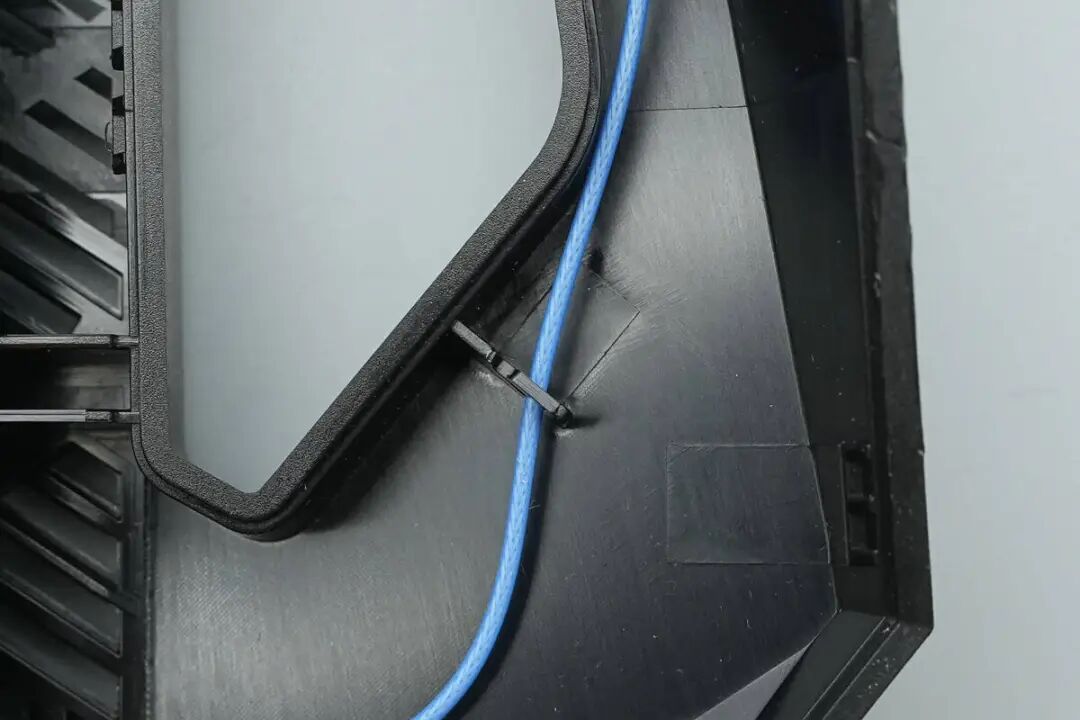

左右两侧的馈线通过壳体内部结构进行走线固定。

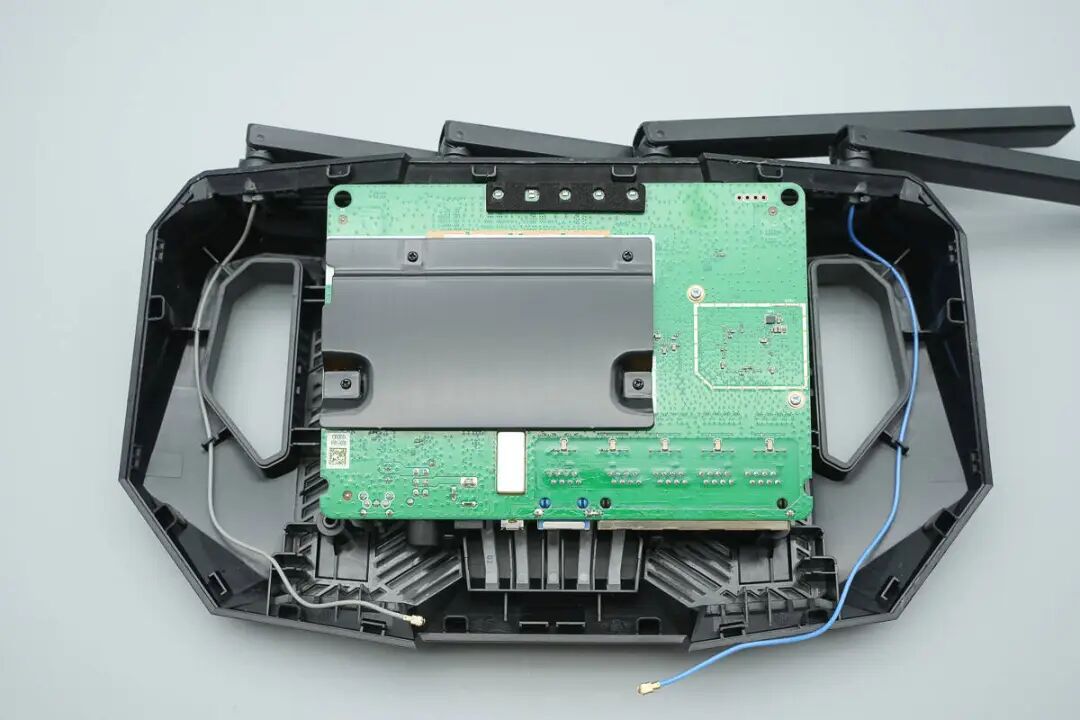

断开所有天线连接器，取出内部的PCBA模块。

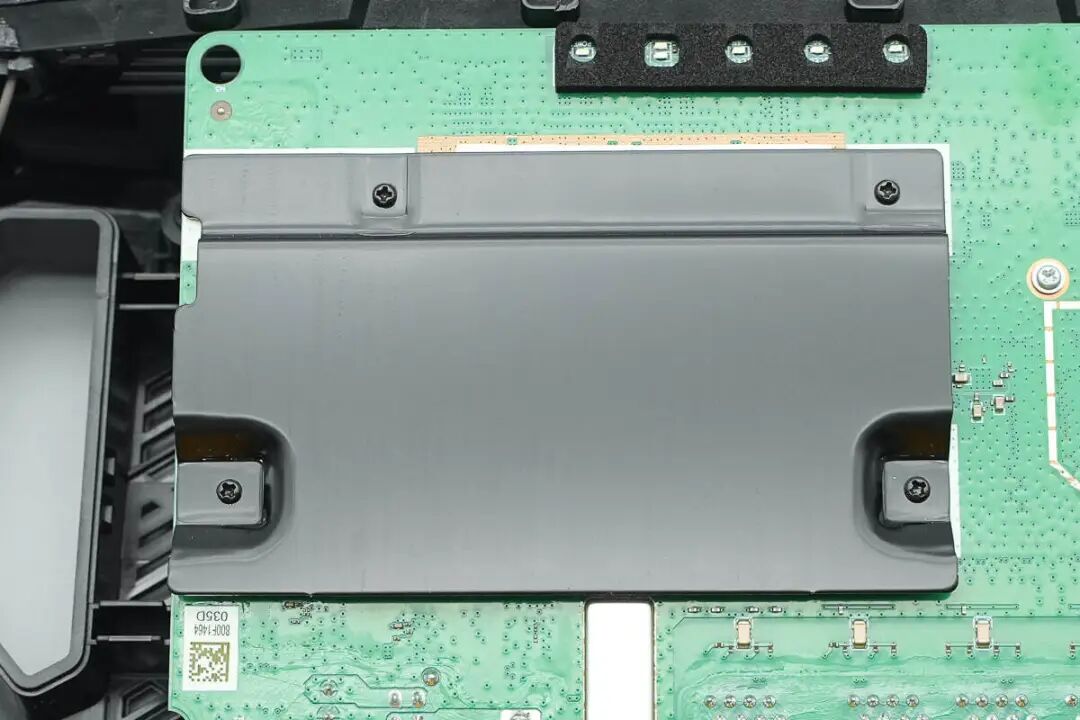

PCBA模块背面也安装有一块大型散热片，通过螺丝紧固。

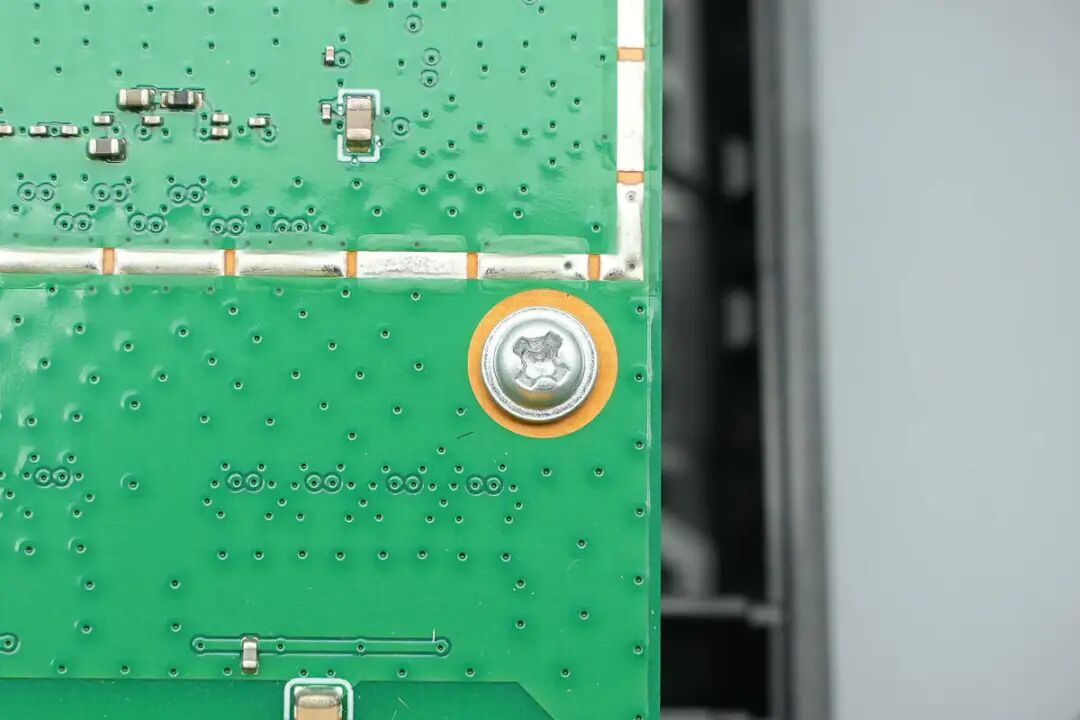

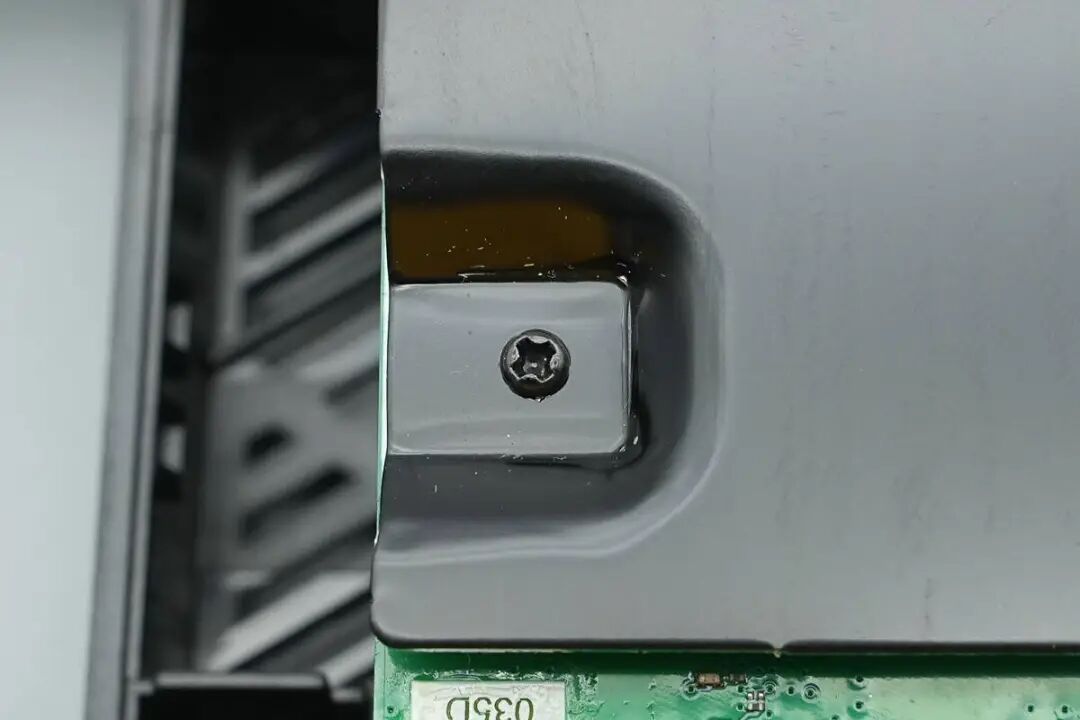

用于固定散热片的螺丝特写。
这些螺丝同时用于固定正面的主散热片。

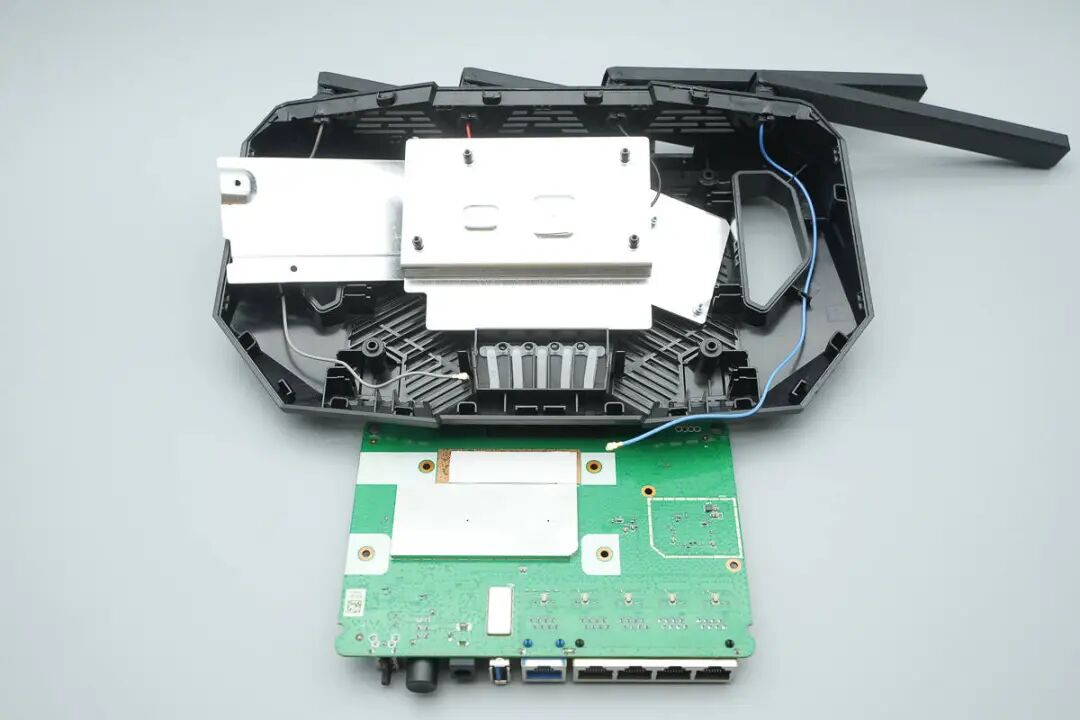

拧下所有固定螺丝后，即可完全分离PCBA模块与散热片，进行下一步拆解。
路由器外壳内部为大面积镂空设计，极大增强了空气流通能力，有助于提升整体散热性能。散热片冲压出凹陷区域以降低导热垫的厚度，从而提升导热效率。下方可见指示灯导光条。

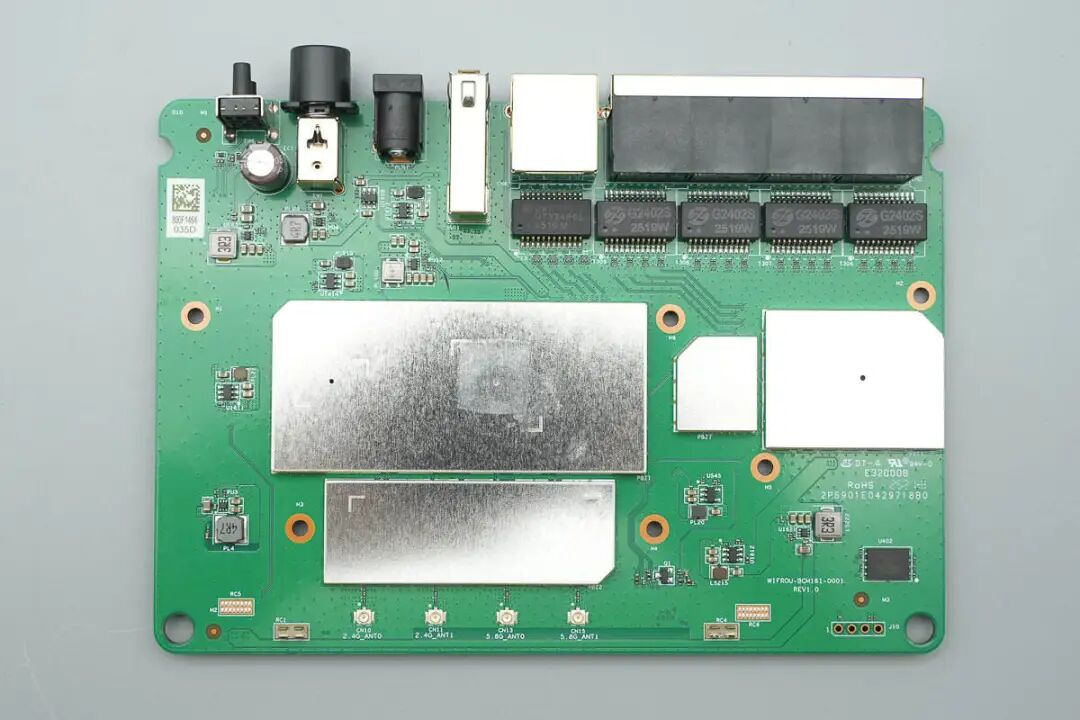

PCBA模块正面覆盖有四个金属屏蔽罩。

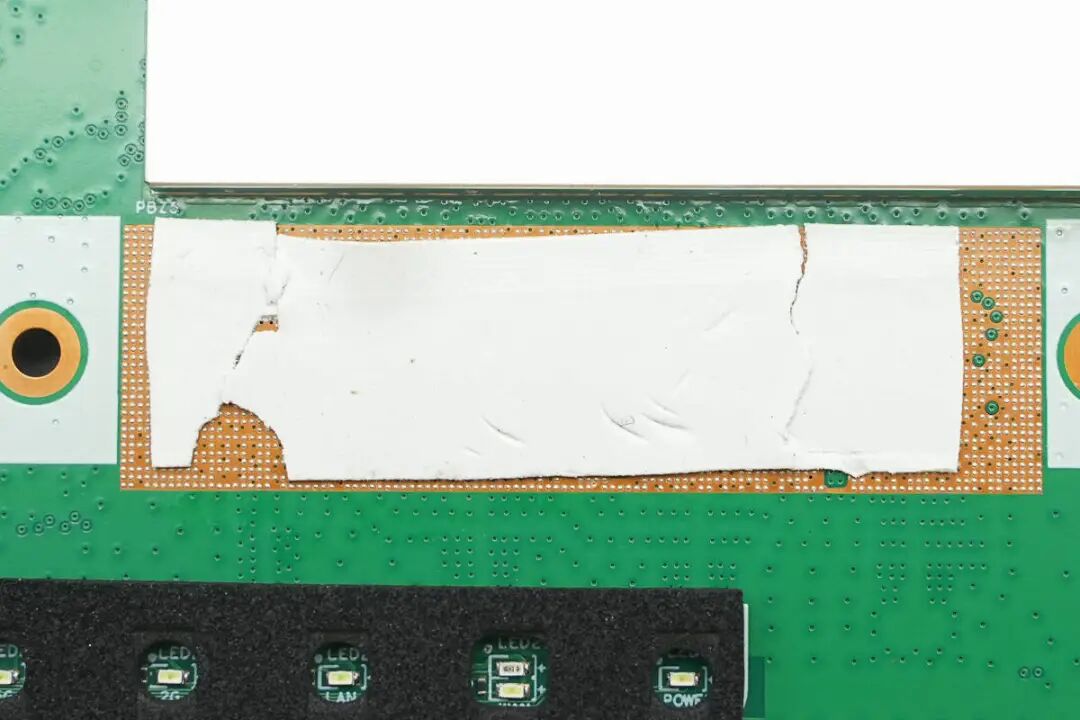

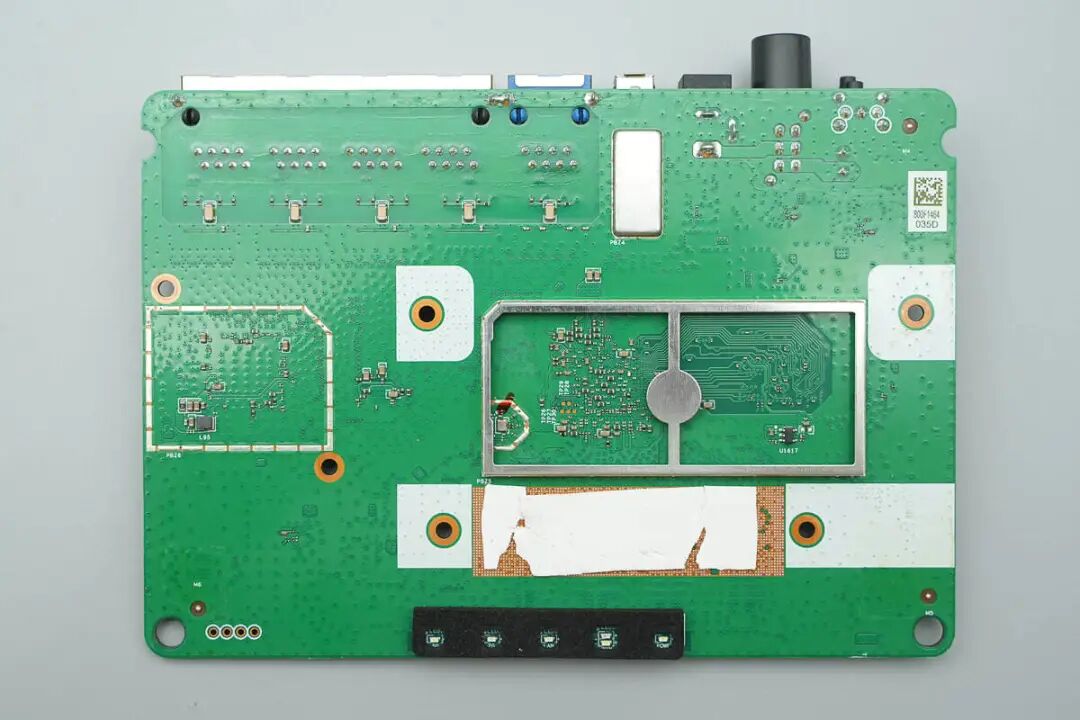

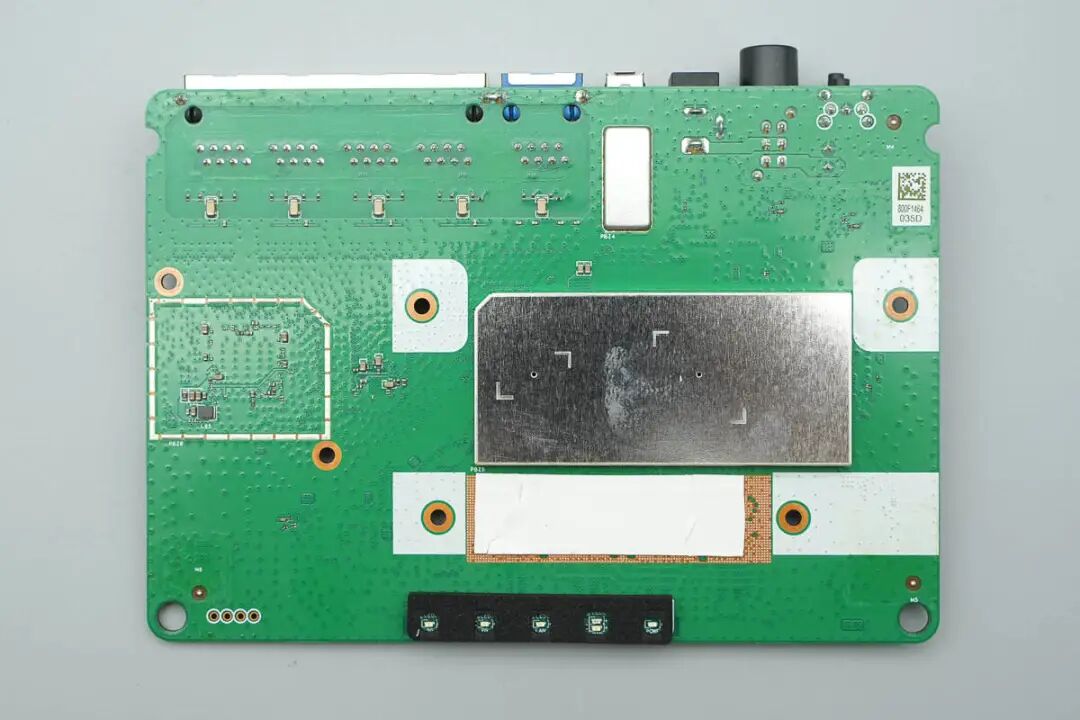

PCBA模块背面设有一个屏蔽罩，其对应位置（FEM芯片背面）贴有导热垫，将热量传递至背面散热片。

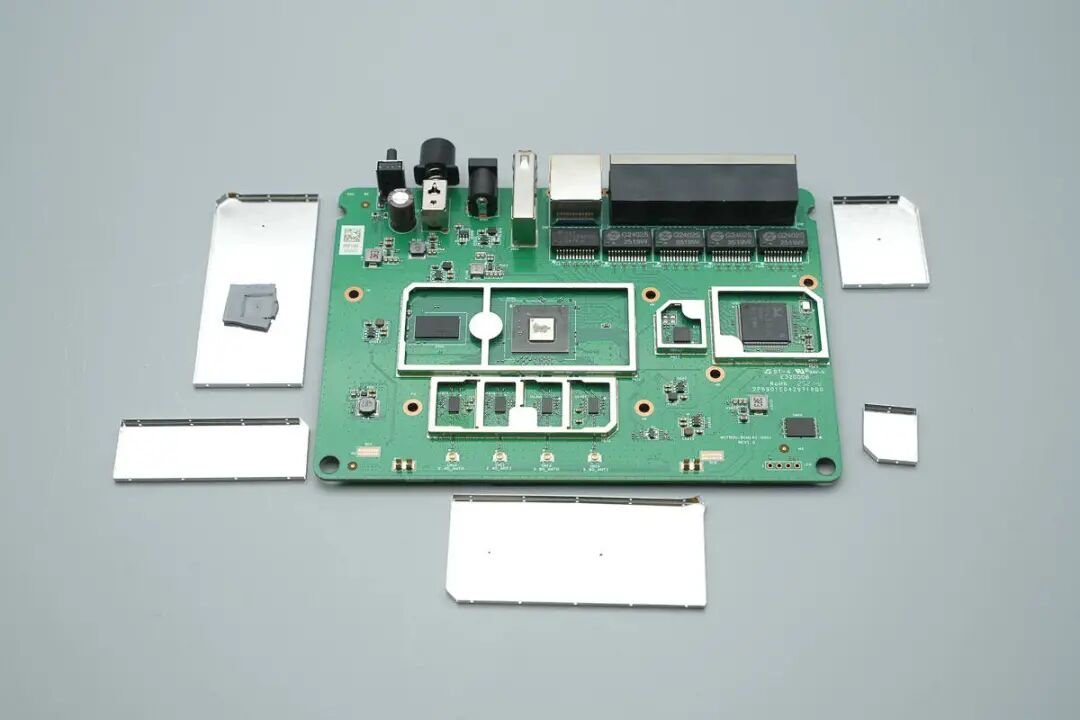

移除正反面所有屏蔽罩，可见屏蔽罩内部均贴有导热垫，用于芯片散热。

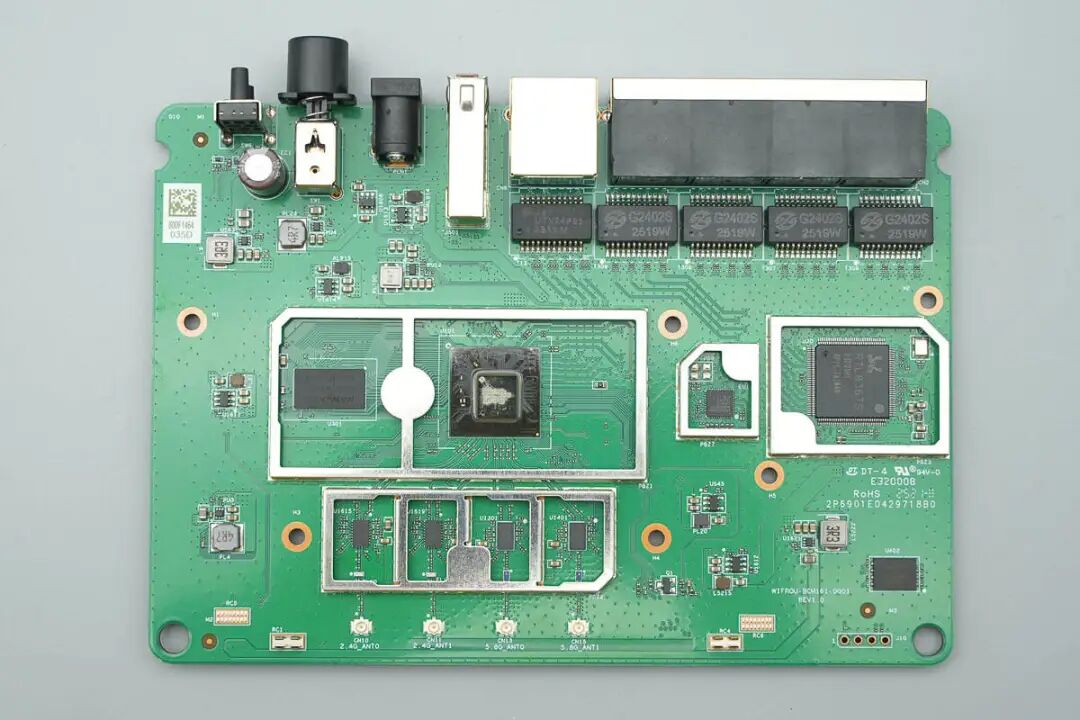

PCBA模块正面主要器件布局：
- 中间屏蔽罩：主控MCU及内存
- 下方屏蔽罩：5G和2.4G FEM（前端模块）芯片
- 右侧小屏蔽罩：2.5G网络芯片
- 右侧大屏蔽罩：交换机芯片
- 左侧上方：输入滤波电容
- 左侧上下及右侧下方：多路降压供电电路
- 右侧上方：网络变压器
- 右下角：FLASH闪存芯片
PCBA模块背面屏蔽罩内器件： 时钟晶振和稳压芯片。

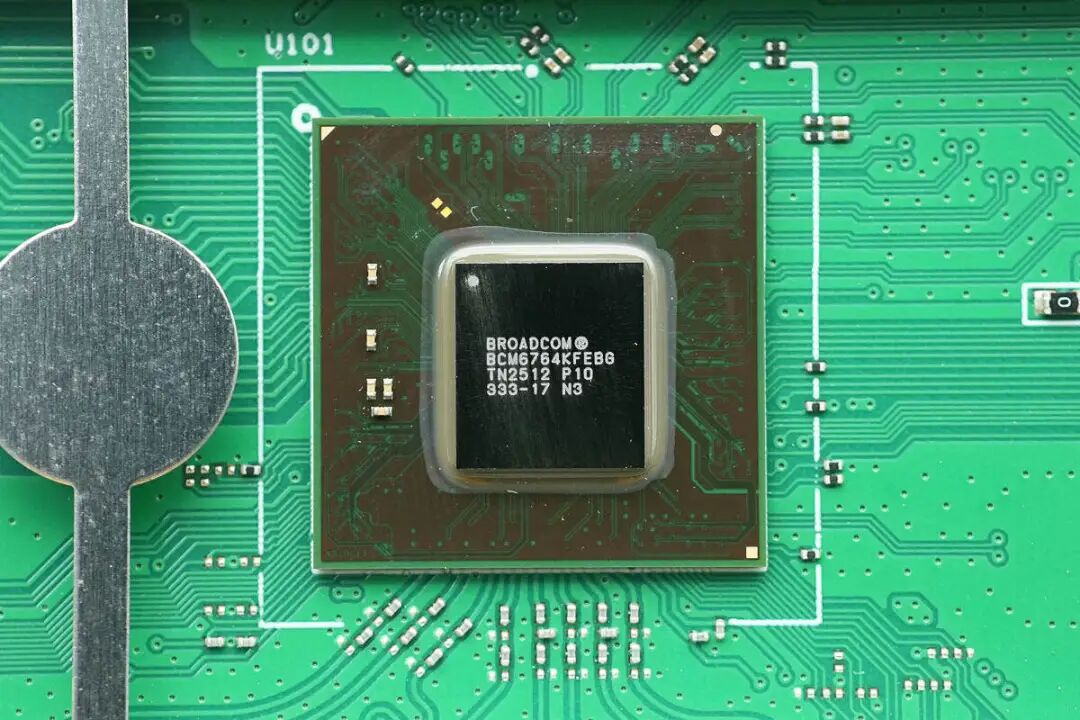

主控芯片来自博通（Broadcom），型号为BCM6764，是一颗四核2.0GHz的高性能CPU，为路由器的系统架构提供核心算力。

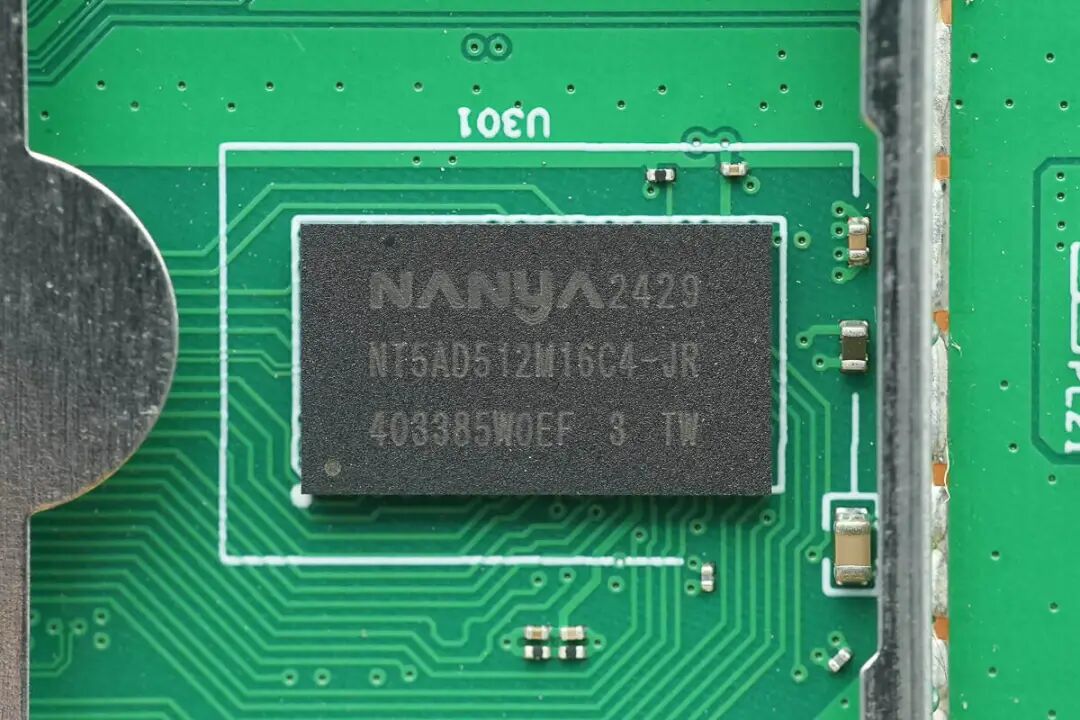

内存芯片来自南亚科技（Nanya），型号NT5AD512M16C4-JR，规格为DDR4-3200，容量1GB，采用96-Ball FBGA封装。

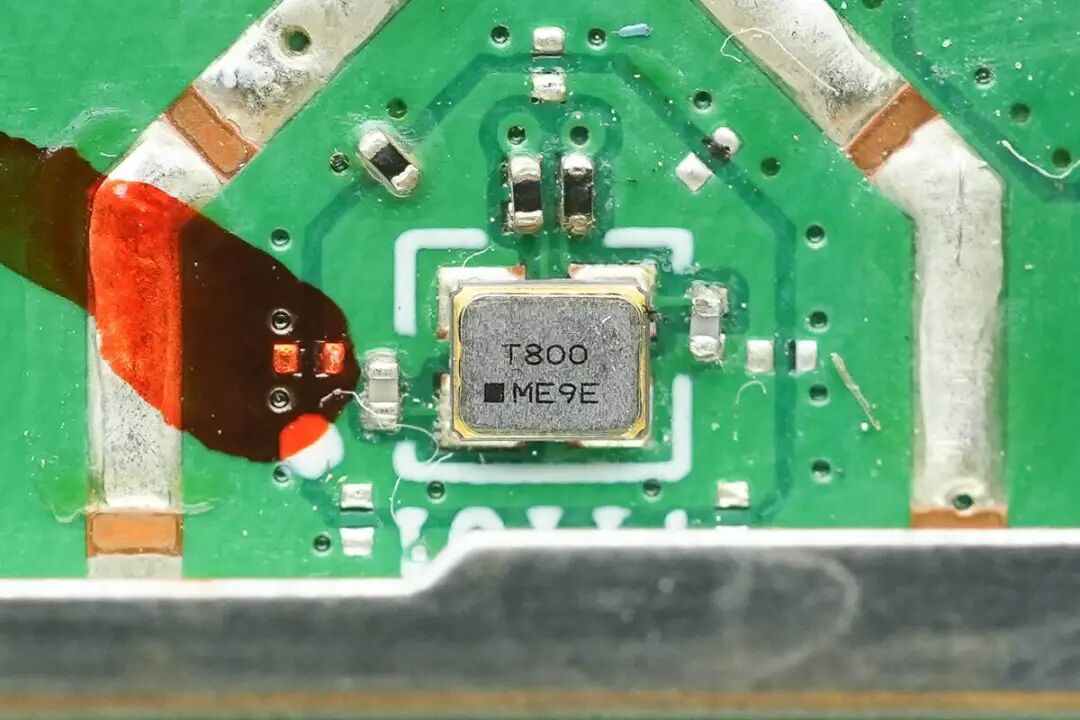

贴片式时钟晶振，用于提供基准时钟信号。

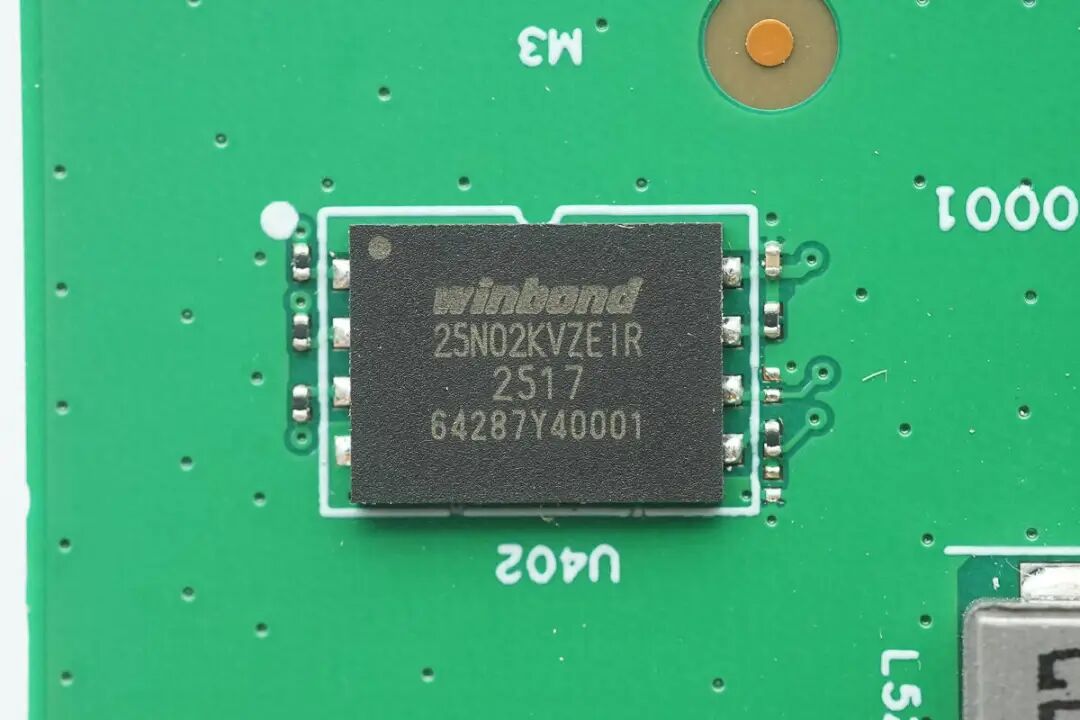

闪存芯片来自华邦（Winbond），型号W25N02KVZEIR，这是一颗SLC QspiNAND闪存，容量256MB，工作电压3V，采用WSON8*6封装。

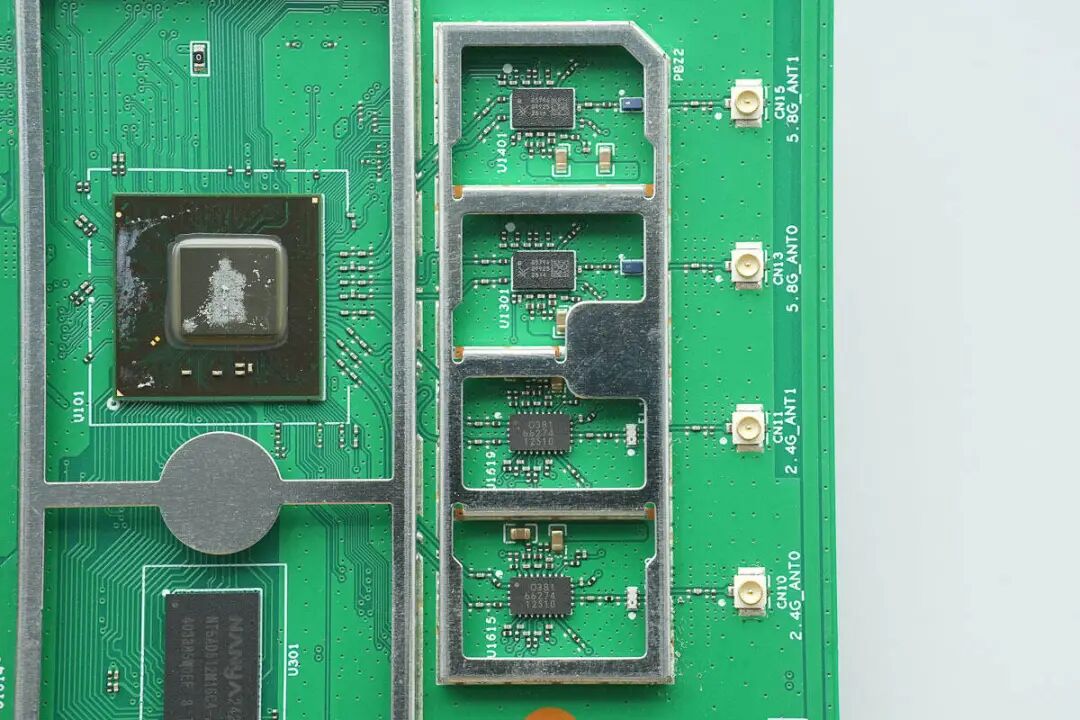

位于主板下方的屏蔽罩内集成有四颗FEM芯片，分别服务于2.4GHz和5GHz频段。
FEM芯片的背面通过导热垫与散热片紧密接触，加强散热。

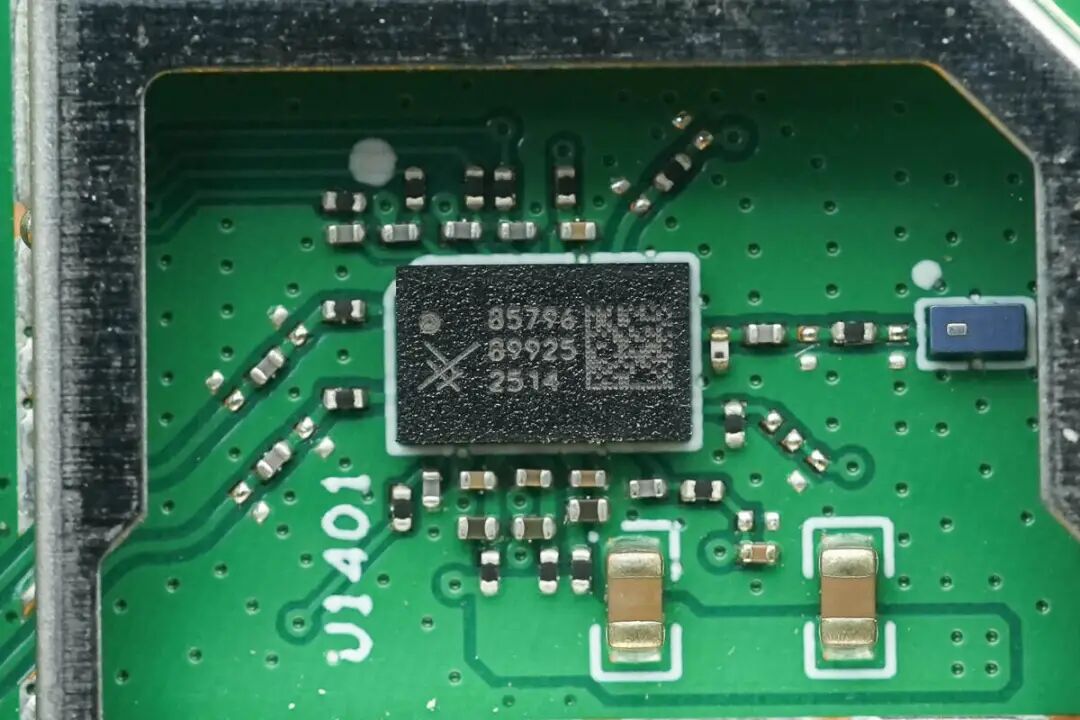

5G FEM芯片来自思佳迅（Skyworks），丝印“85796”，共使用两颗。

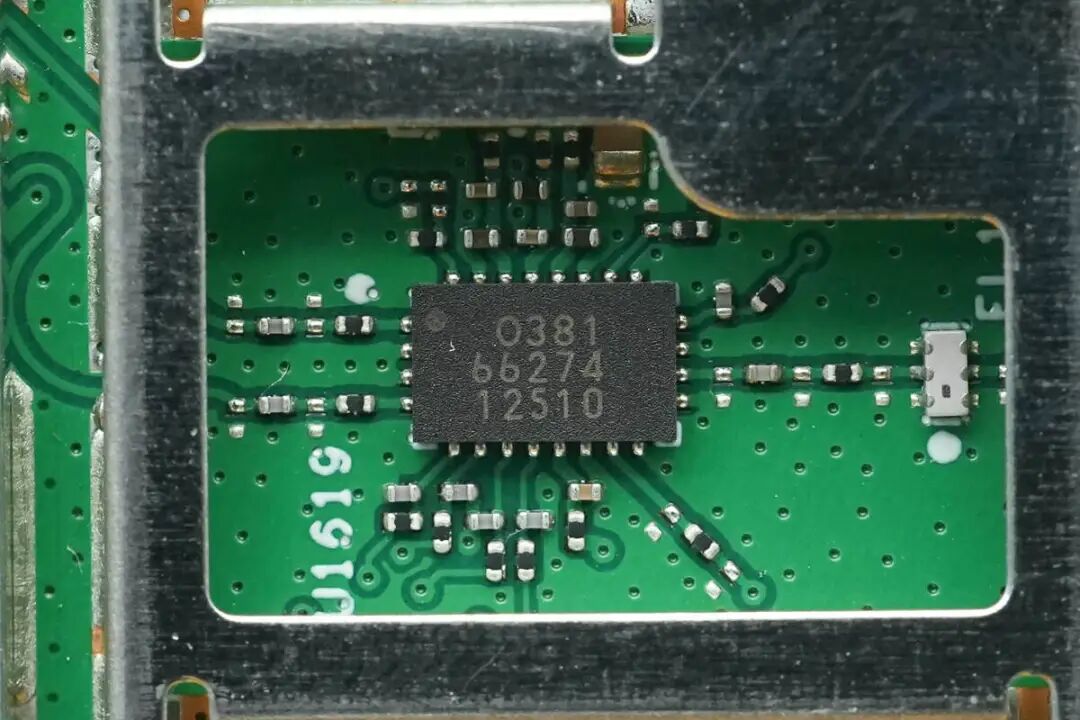

2.4G FEM芯片丝印“O381”，同样使用两颗。

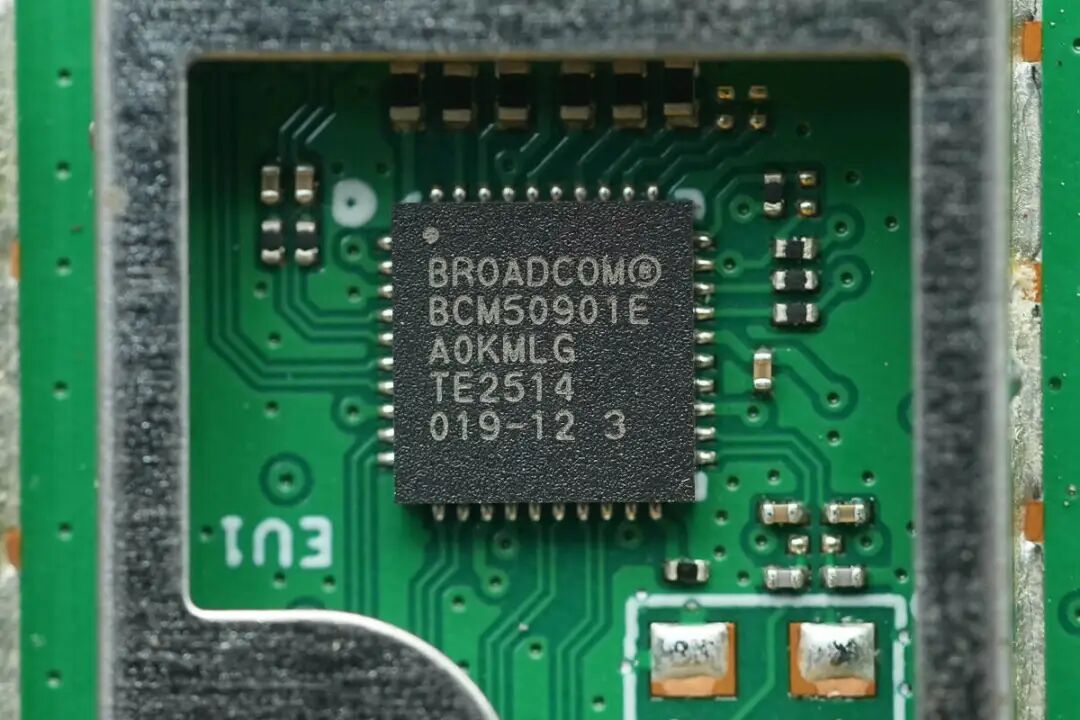

2.5G网络物理层（PHY）芯片来自博通，型号BCM50901E，采用QFN-40封装。

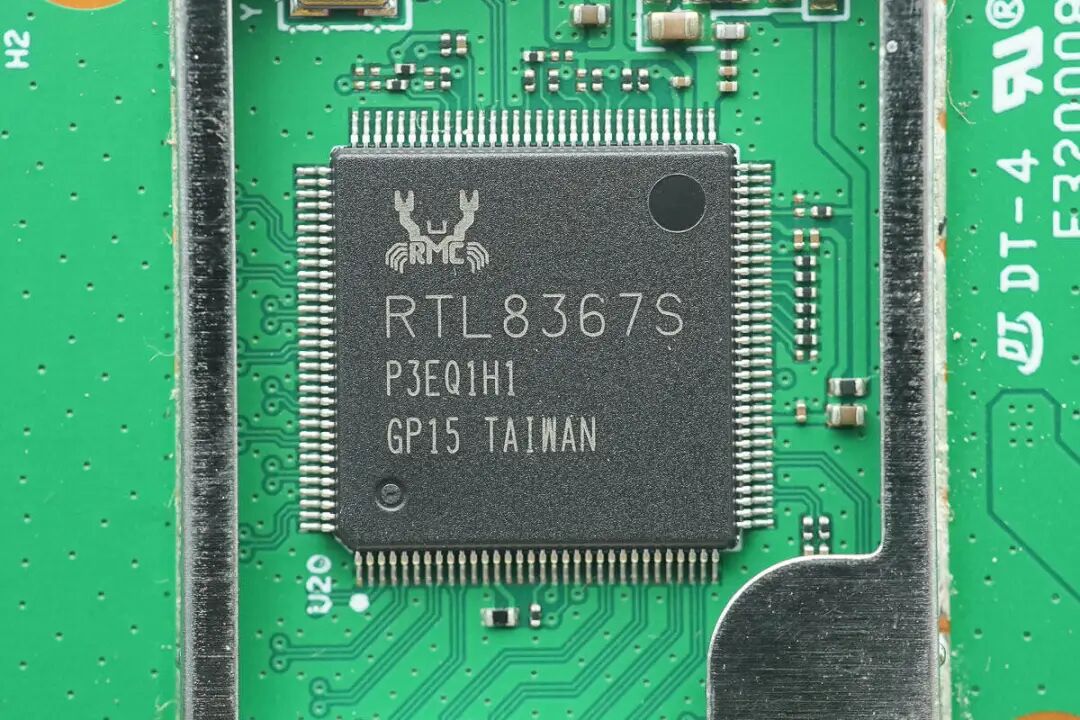

交换机芯片来自瑞昱半导体（Realtek），型号RTL8367S。该芯片提供5个千兆网络端口和2个扩展接口，支持SGMII/HSGMII或RGMII/MII接口，采用LQFP-128封装。

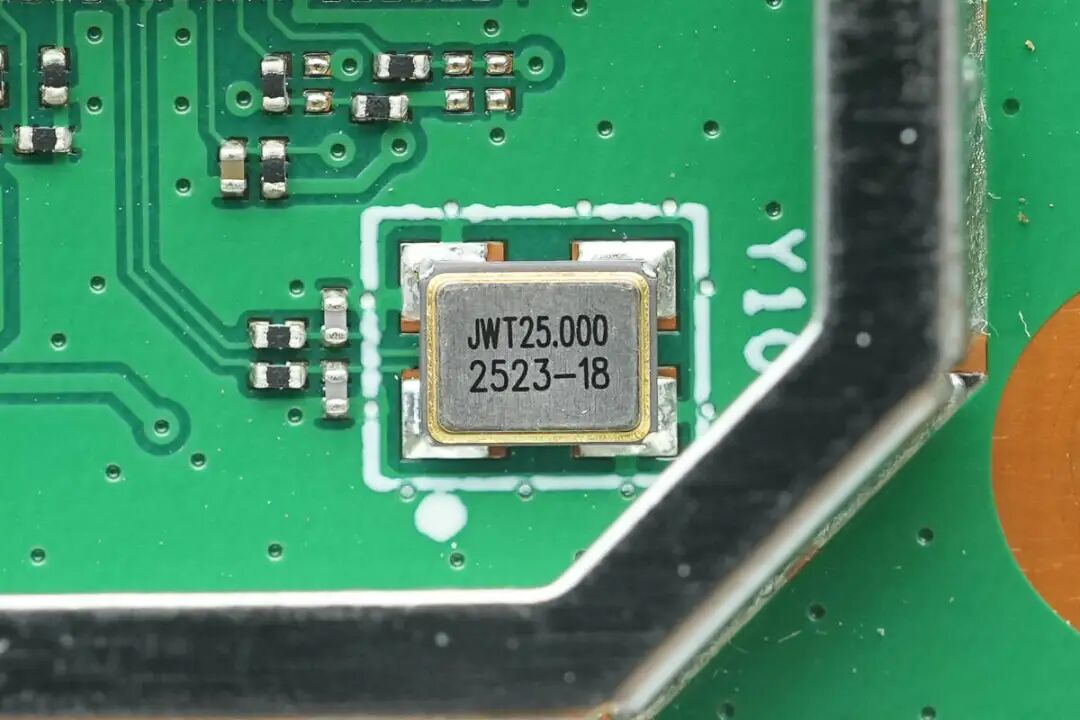

交换机芯片外置一颗25.000MHz的无源时钟晶振。

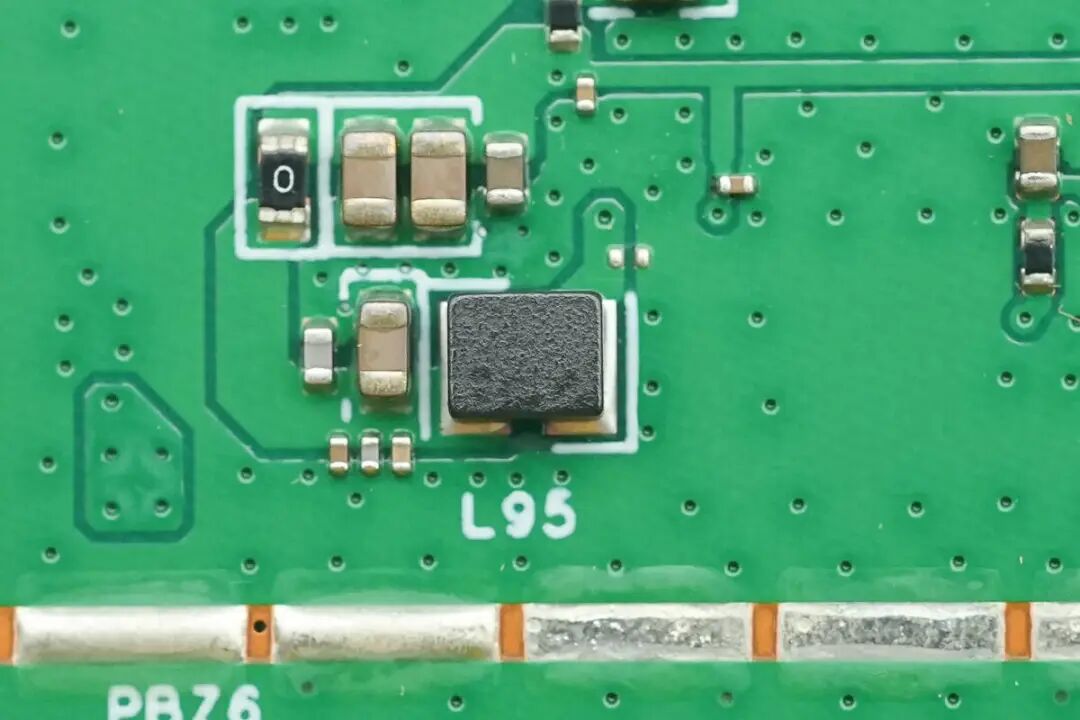

芯片外围的贴片降压电感特写。

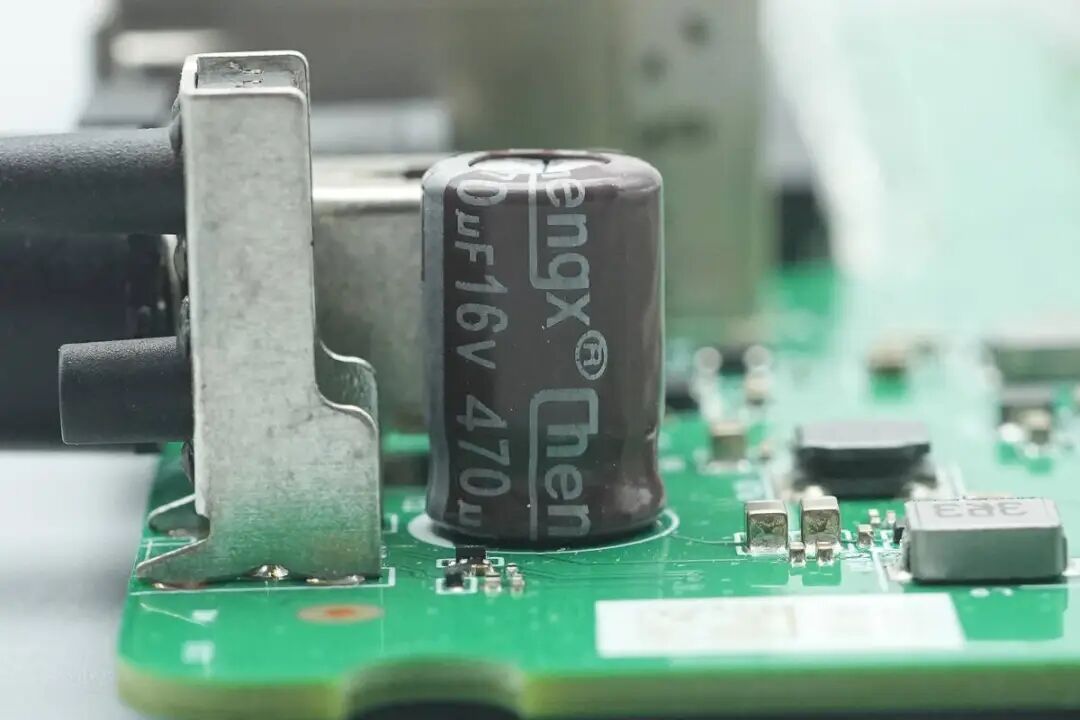

路由器DC电源输入接口附近设有一颗滤波电容，来自承兴电子，规格为470μF 16V。

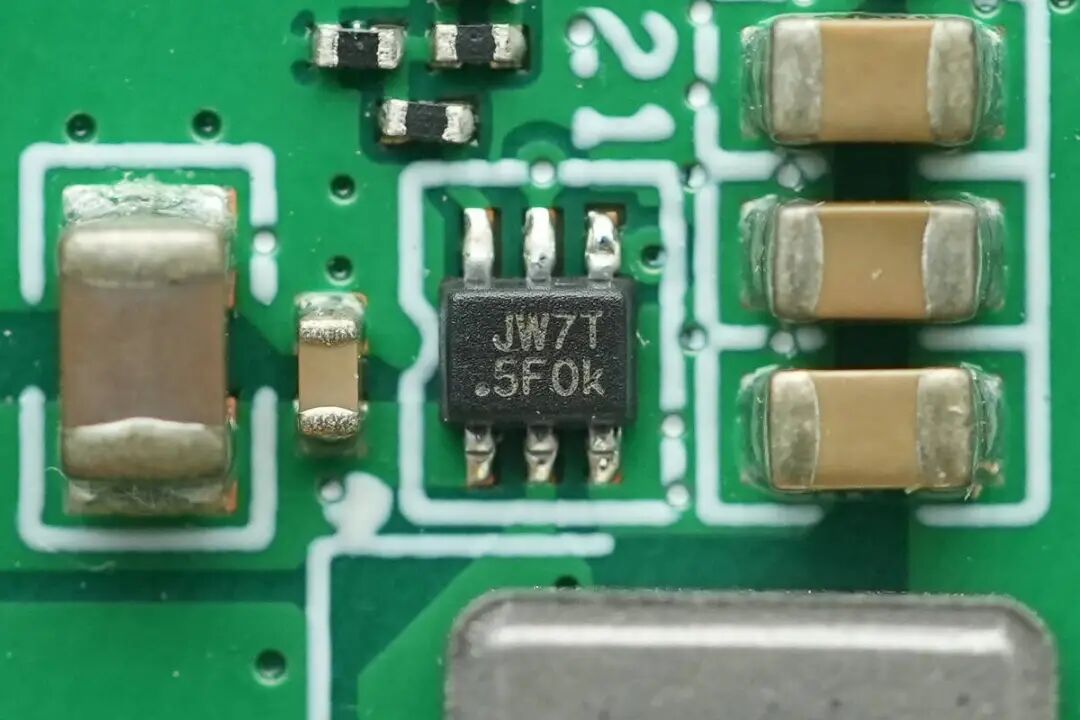

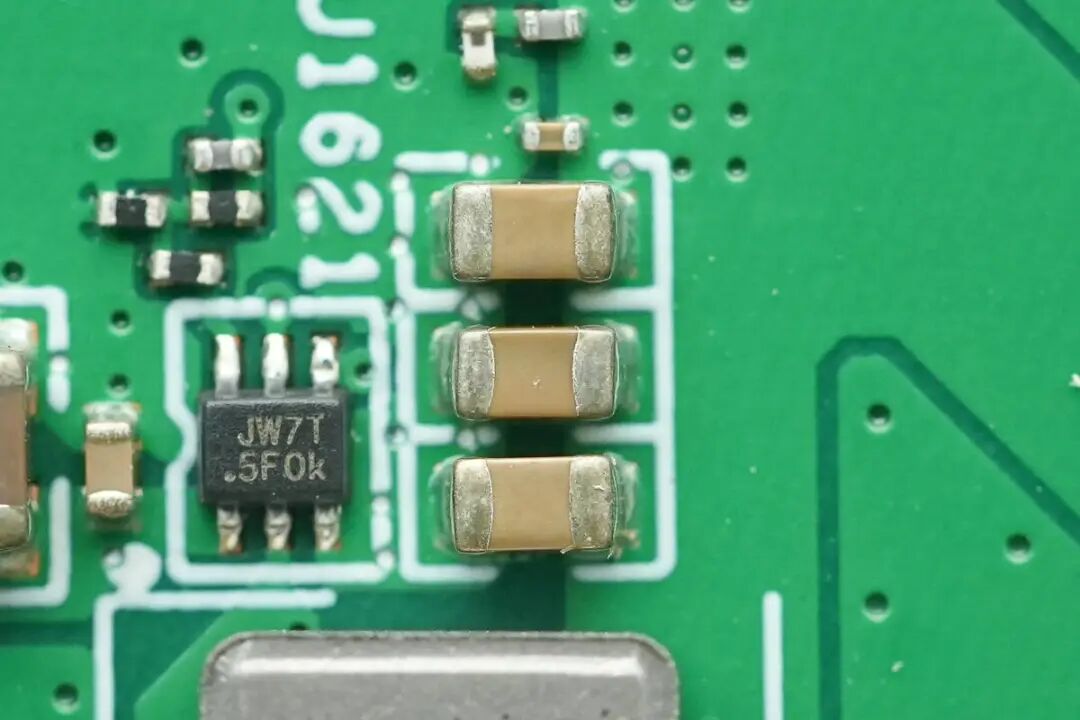

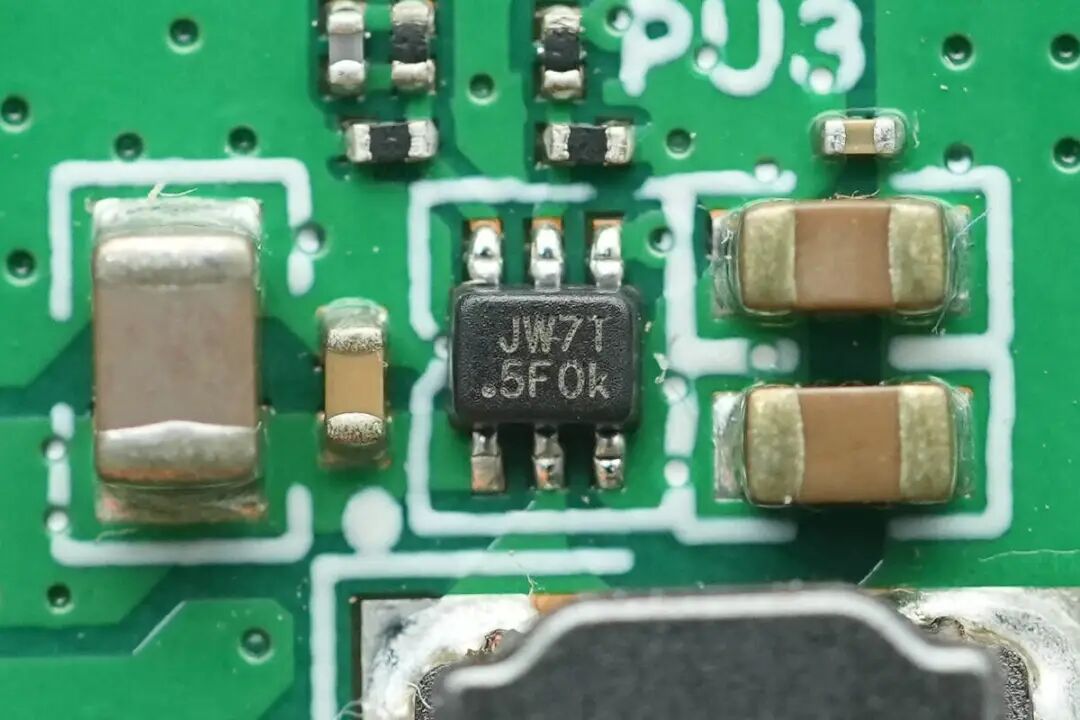

同步降压芯片来自杰华特（Joulwatt），丝印“JW7”，实际型号为JW5393。这是一颗支持4.5-18V宽输入电压、3A输出电流的同步降压转换器，内部集成开关管，开关频率600kHz，具备软启动、过流、短路及过热保护，采用SOT563封装。

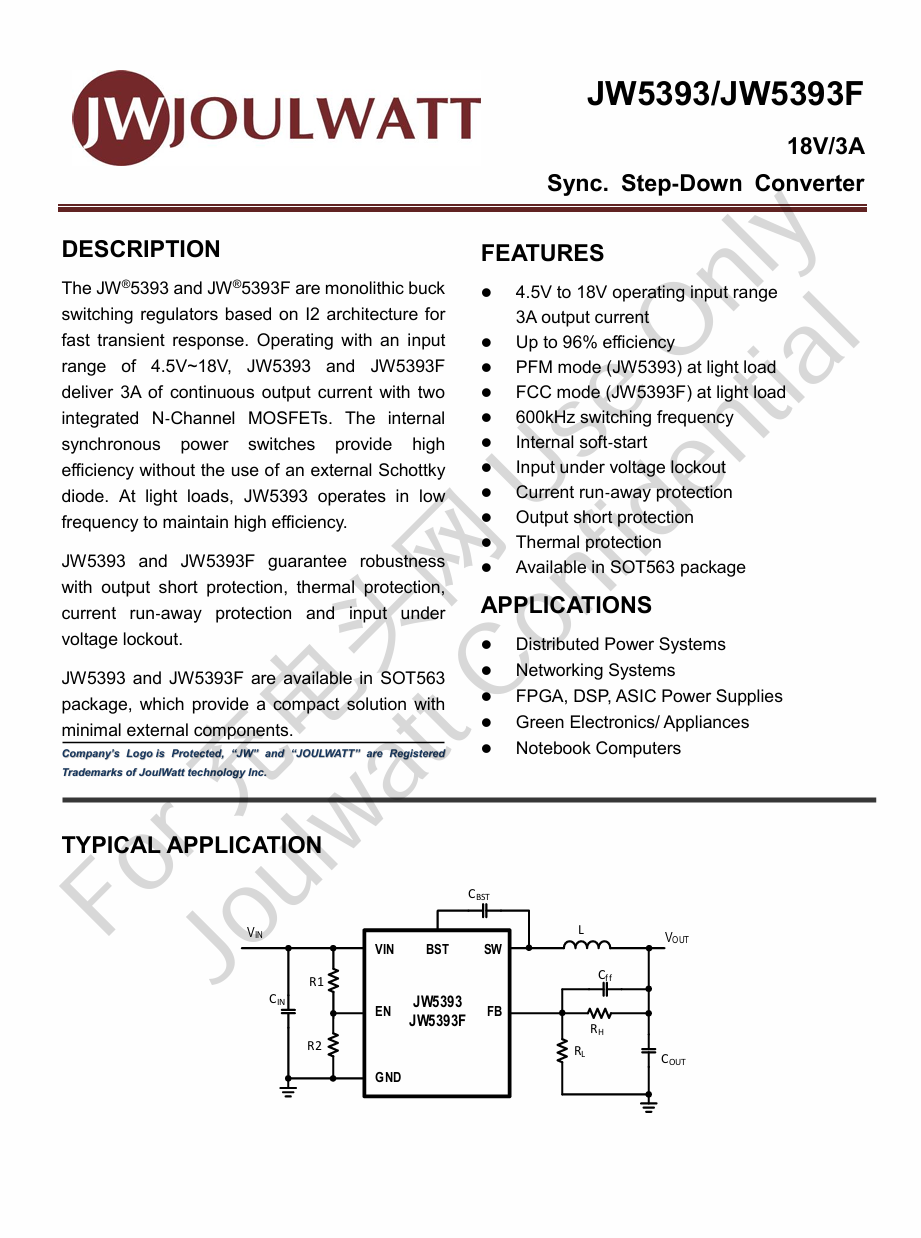

杰华特 JW5393 官方资料截图。

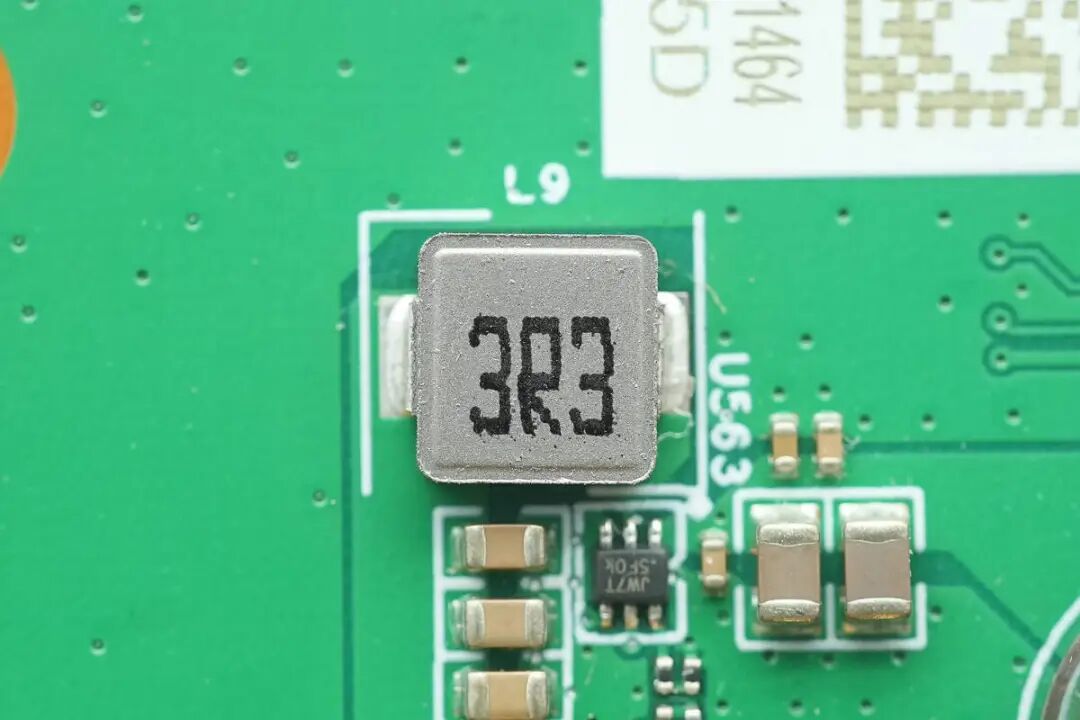

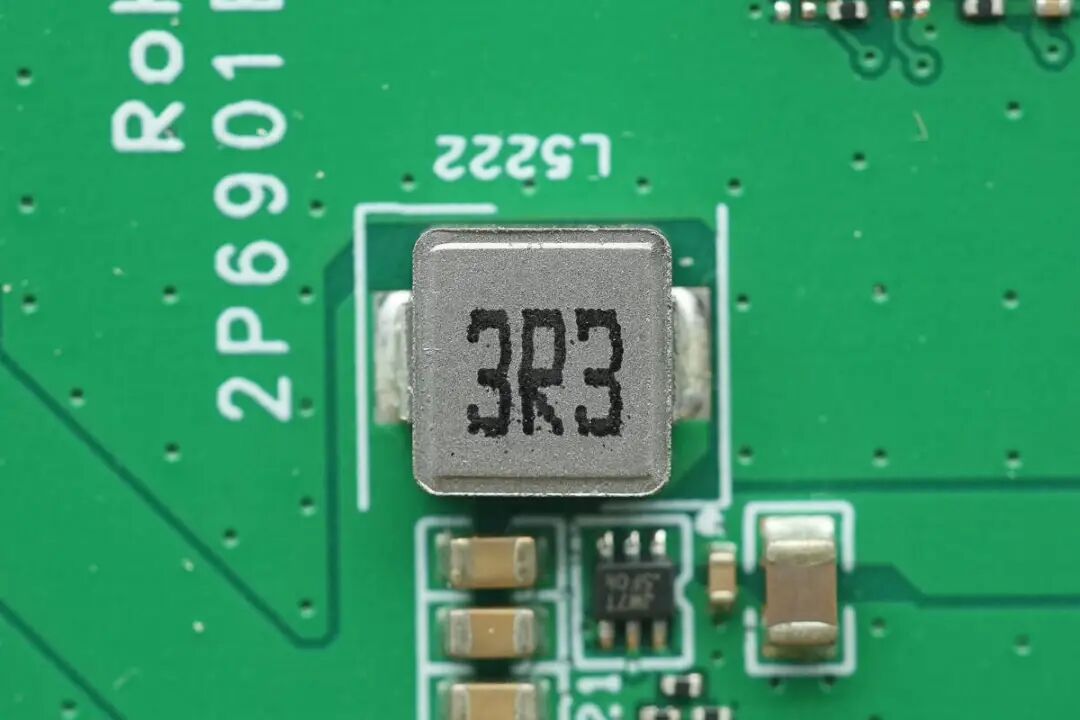

与之搭配的是一颗3.3μH的合金电感。

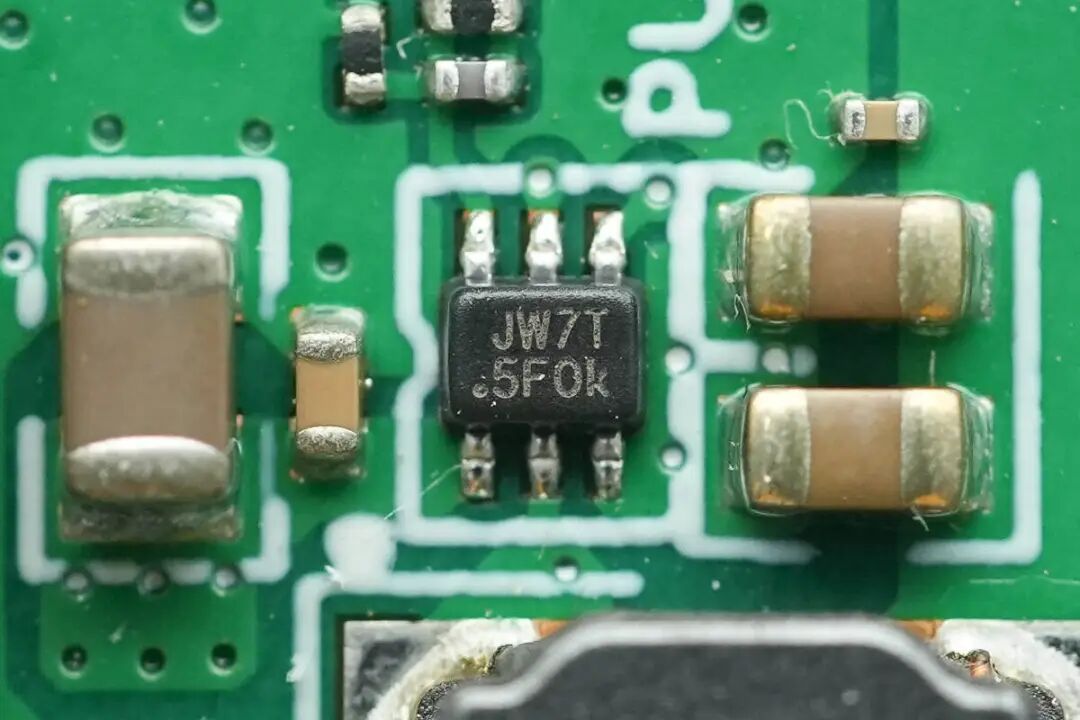

主板上共使用了四颗JW5393同步降压转换器，为不同电压域供电。
另一路JW5393搭配的也是3.3μH合金电感。
三颗并联的MLCC（多层陶瓷电容）用于滤波。

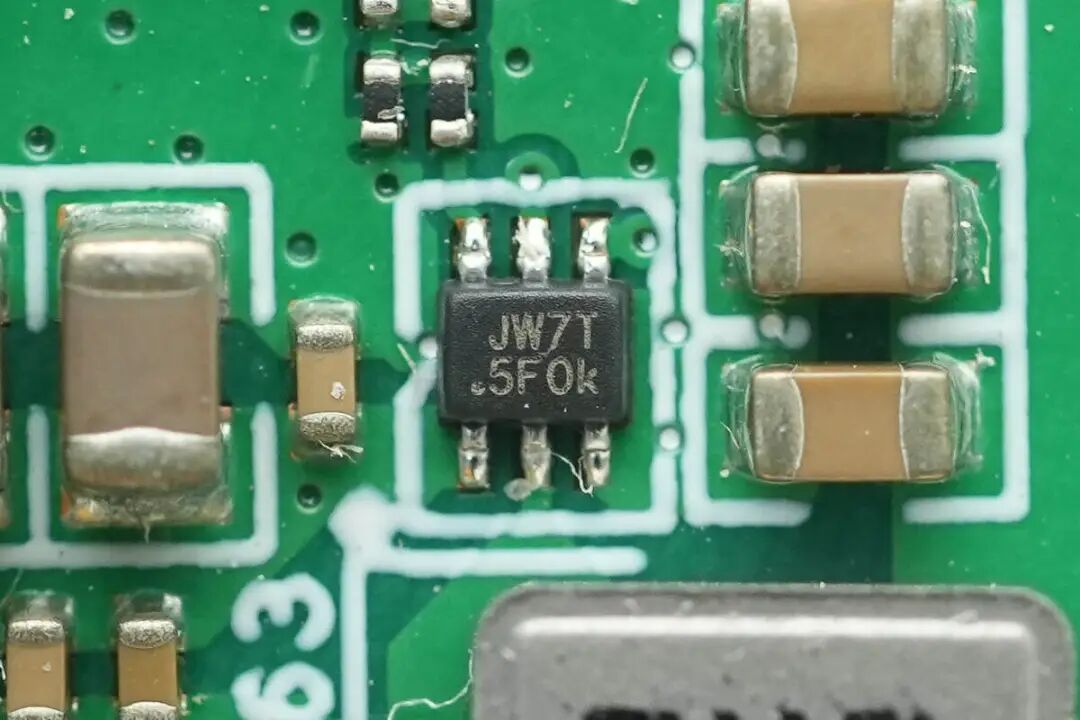

第三颗JW5393同步降压转换器。

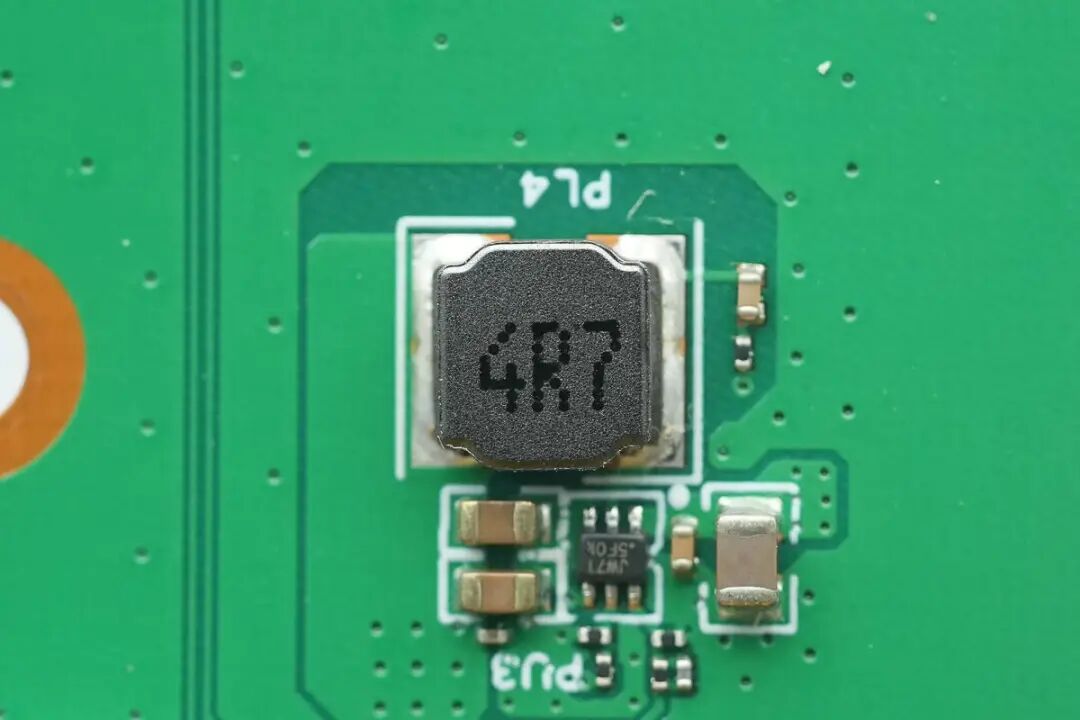

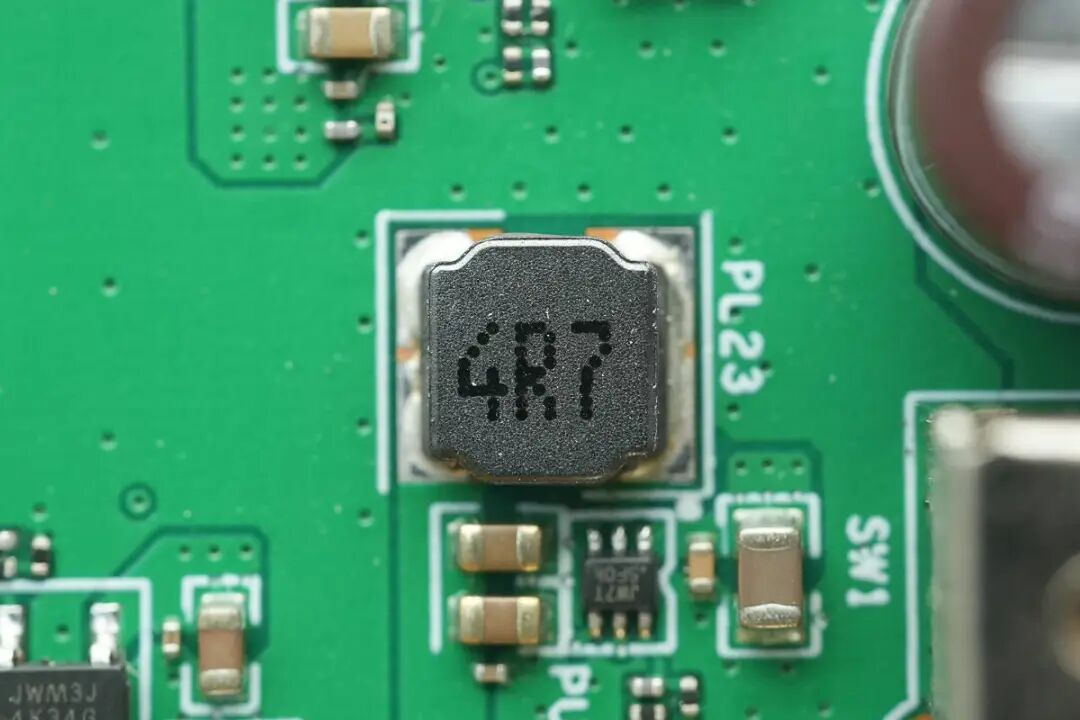

此路搭配一颗4.7μH电感。
第四颗JW5393同步降压转换器。
此路同样搭配一颗4.7μH电感。

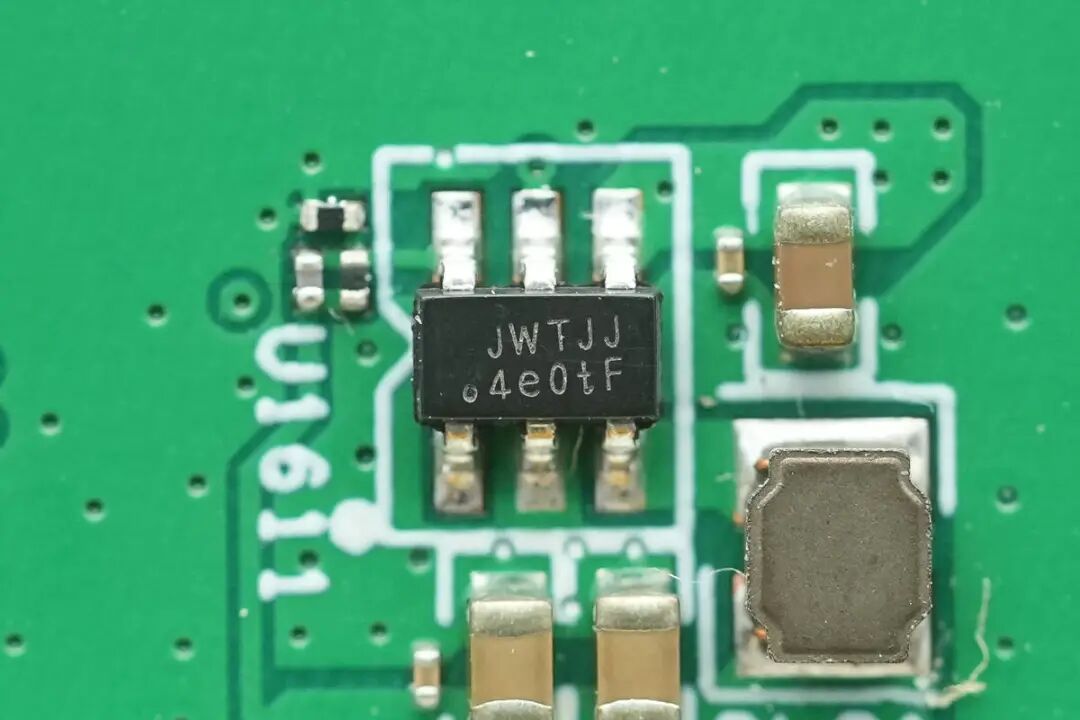

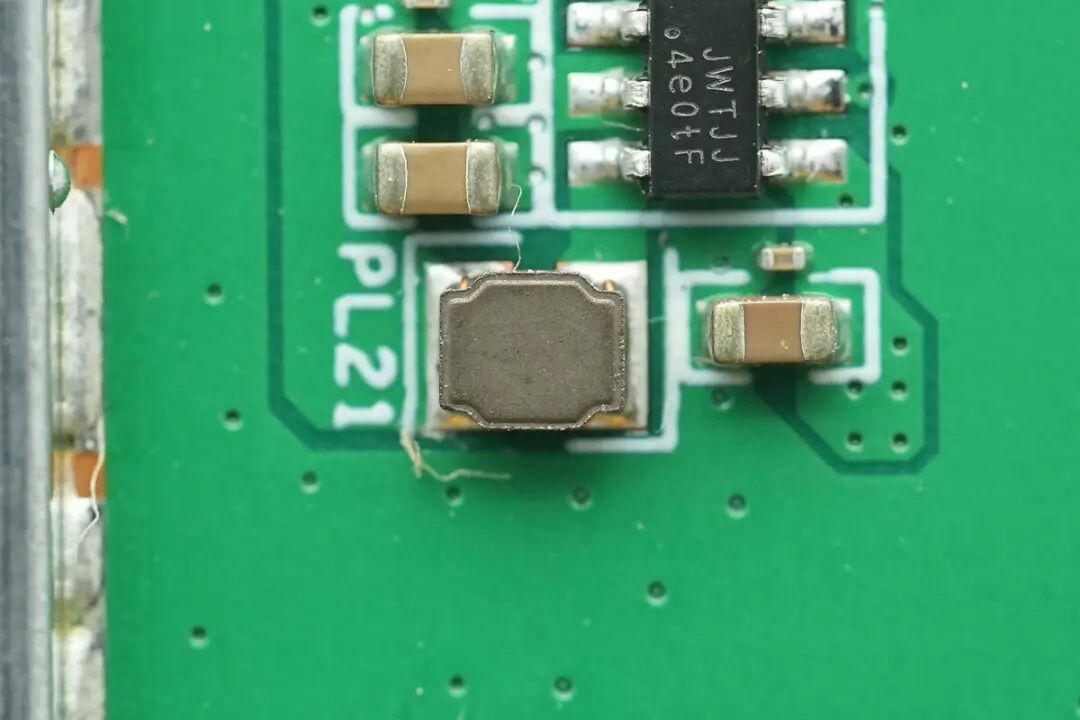

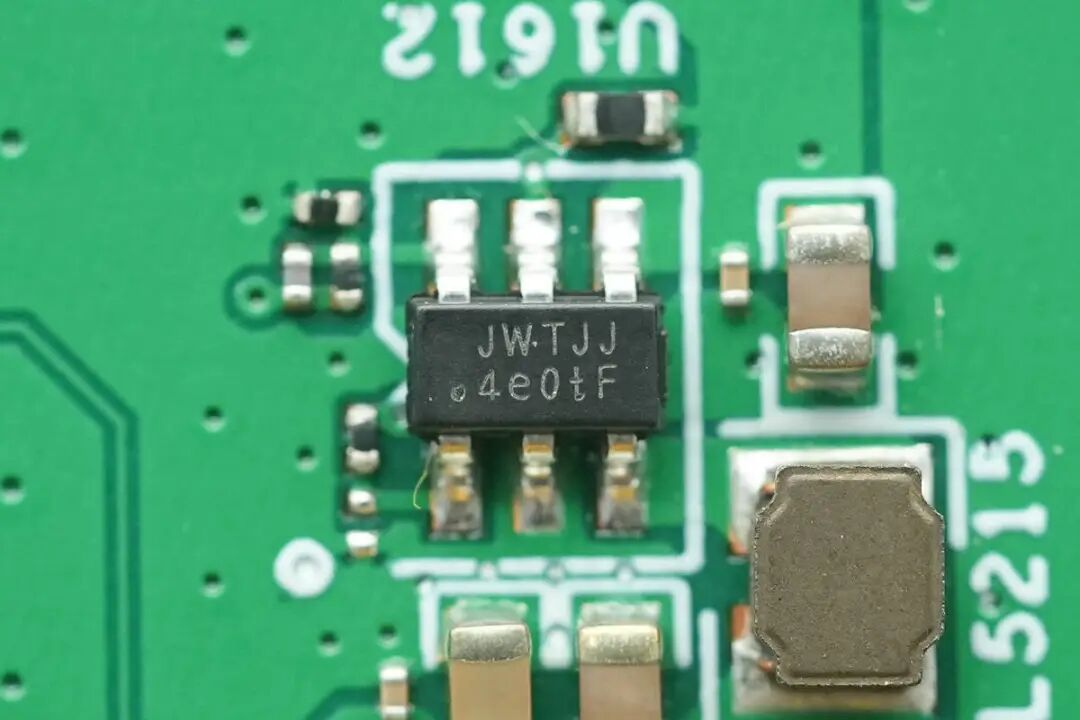

另一款同步降压芯片来自杰华特，丝印“JWTJ”，型号JW5262N。支持2.6-6V输入电压，2A输出电流，内部集成开关管，开关频率1.5MHz，采用SOT23-5封装。

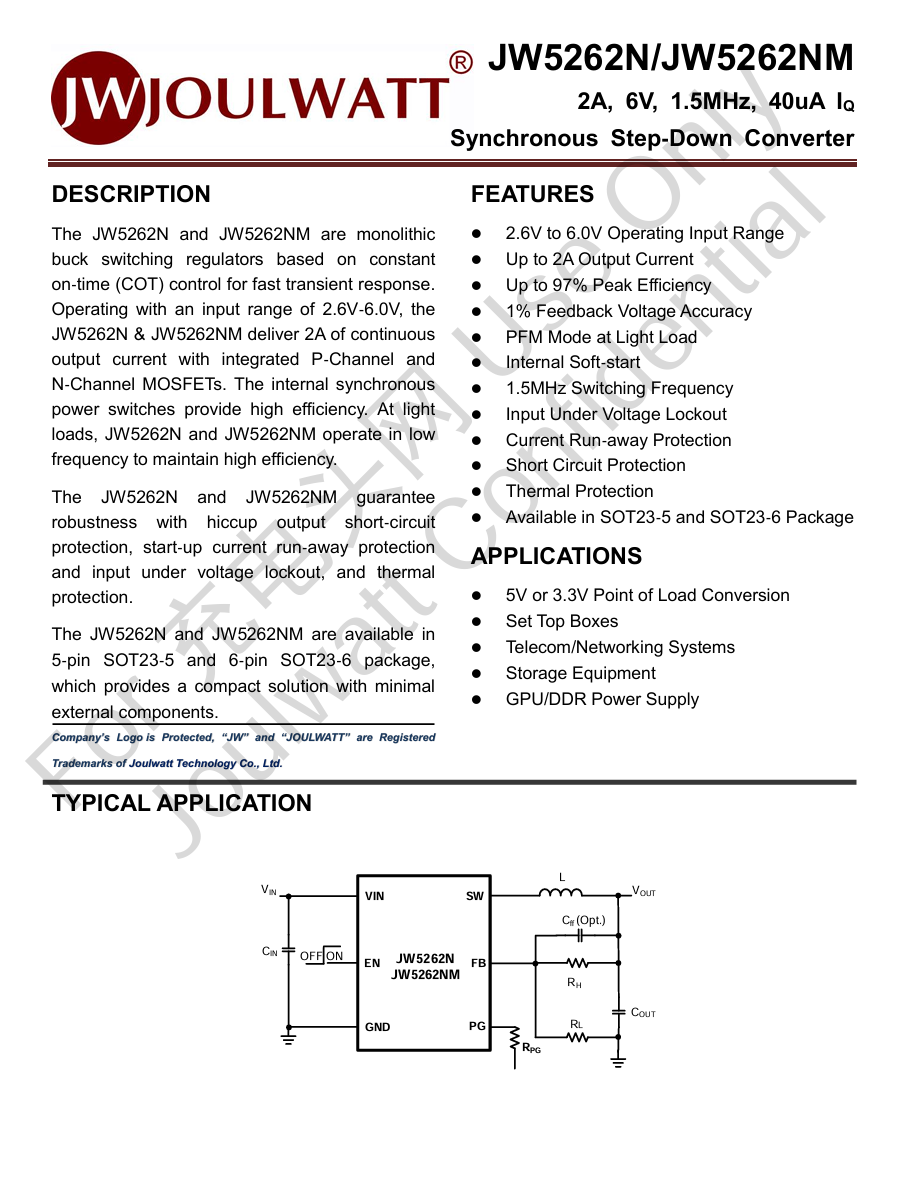

杰华特 JW5262N/JW5262NM 官方资料截图。
搭配使用的贴片功率电感。

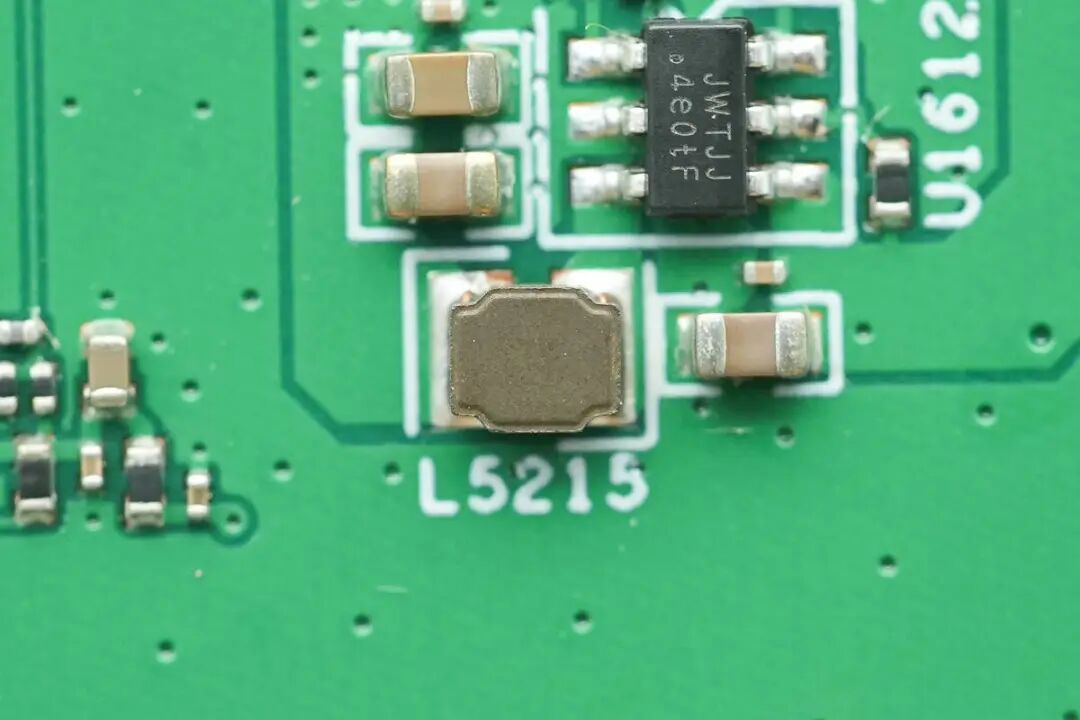

主板上共有两颗JW5262N芯片。
另一颗JW5262N搭配的电感特写。

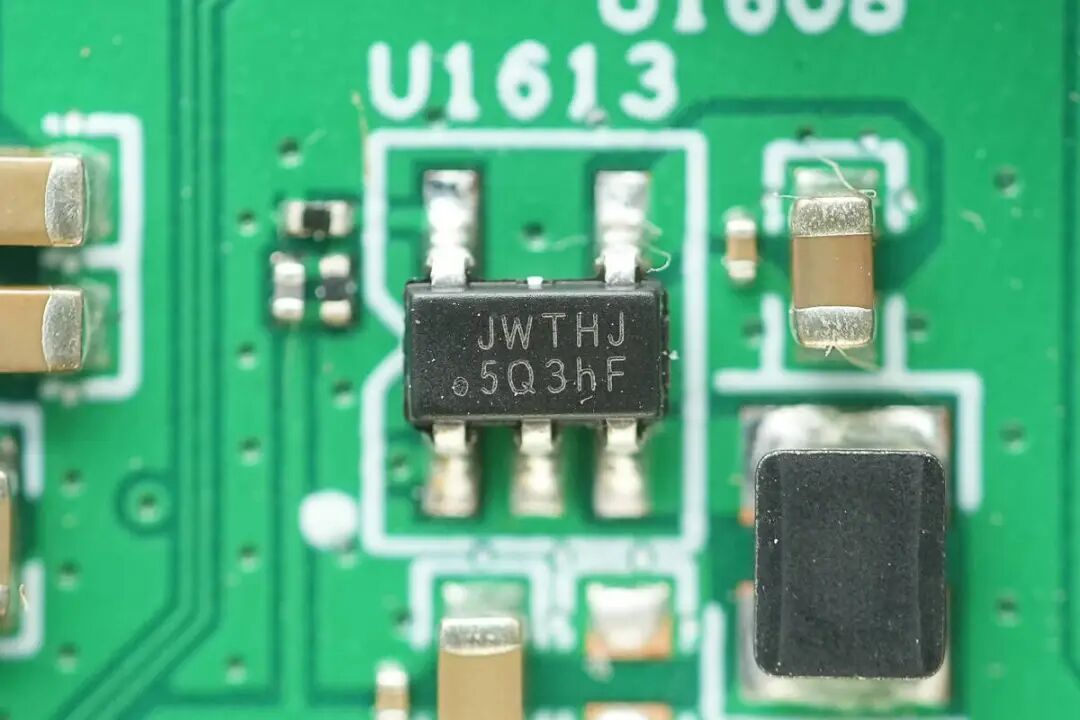

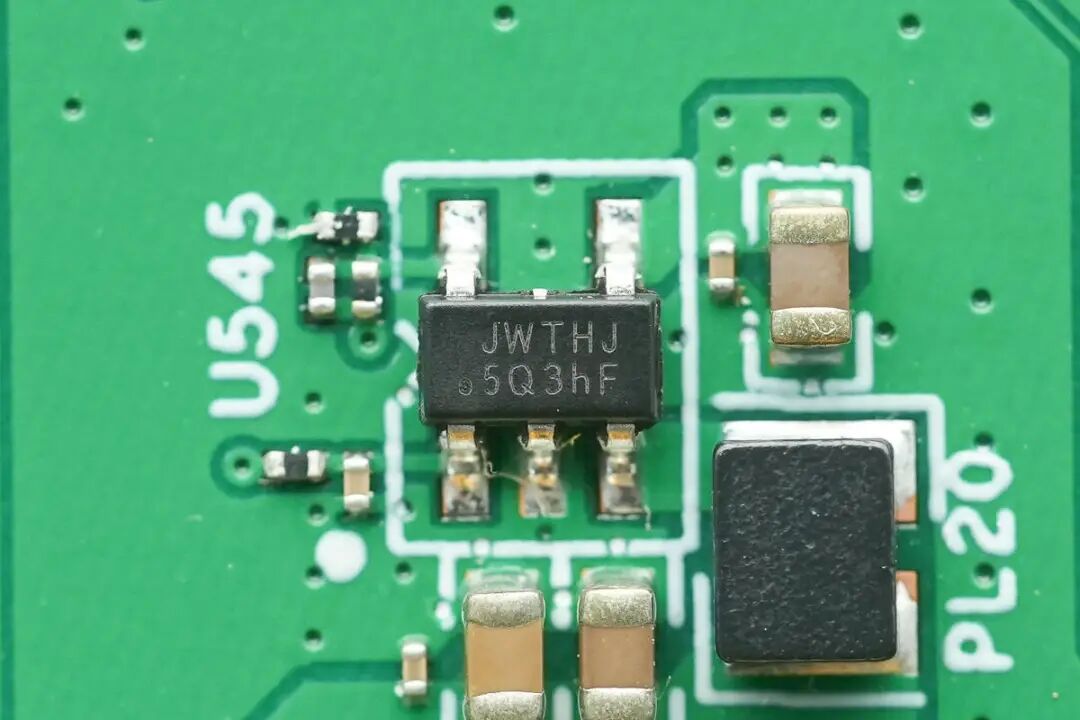

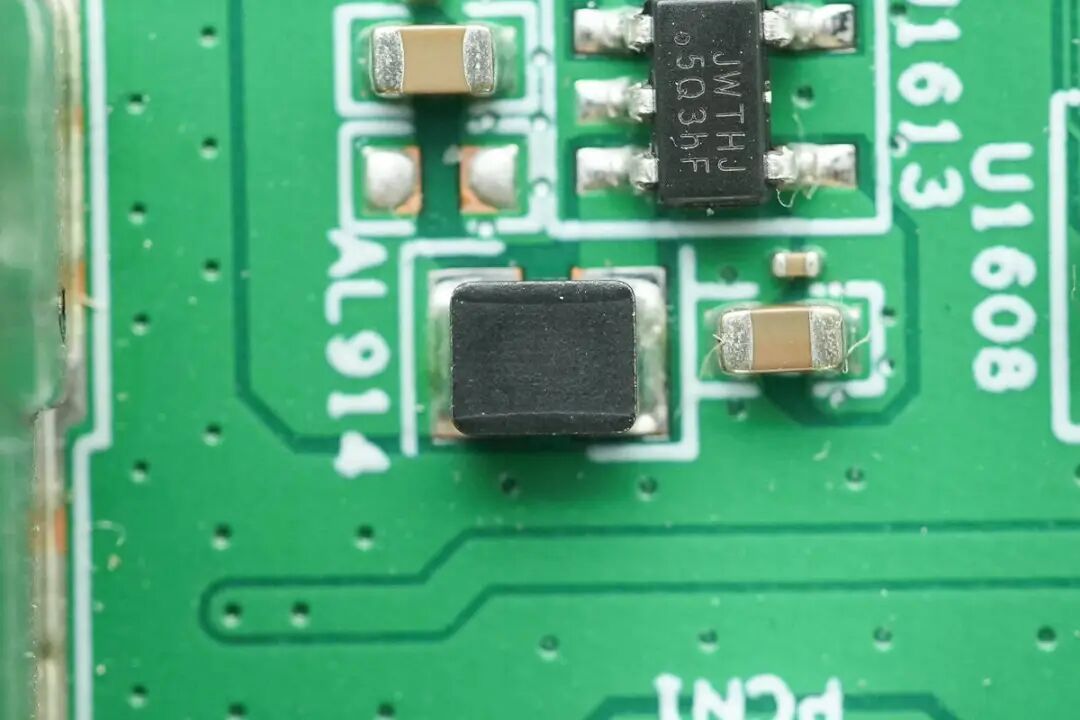

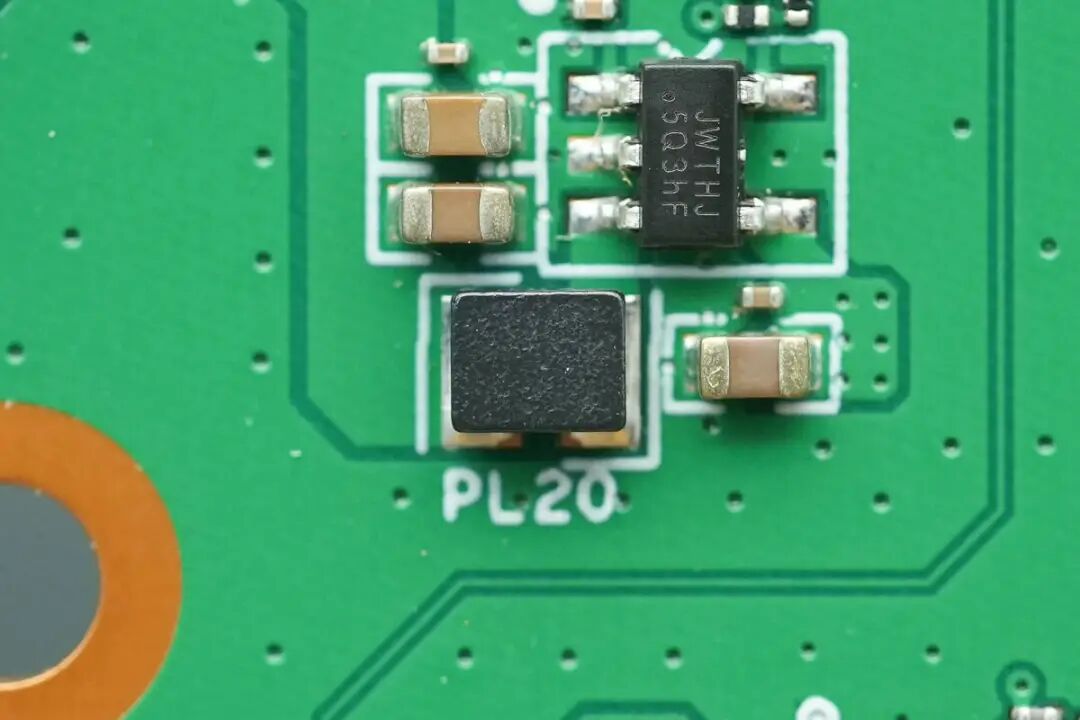

同步降压芯片丝印“JWTH”，型号为JW5262NM（与JW5262N系列）。
搭配使用的贴片电感。
主板上同样有两颗JW5262NM芯片。
另一颗JW5262NM搭配的电感。

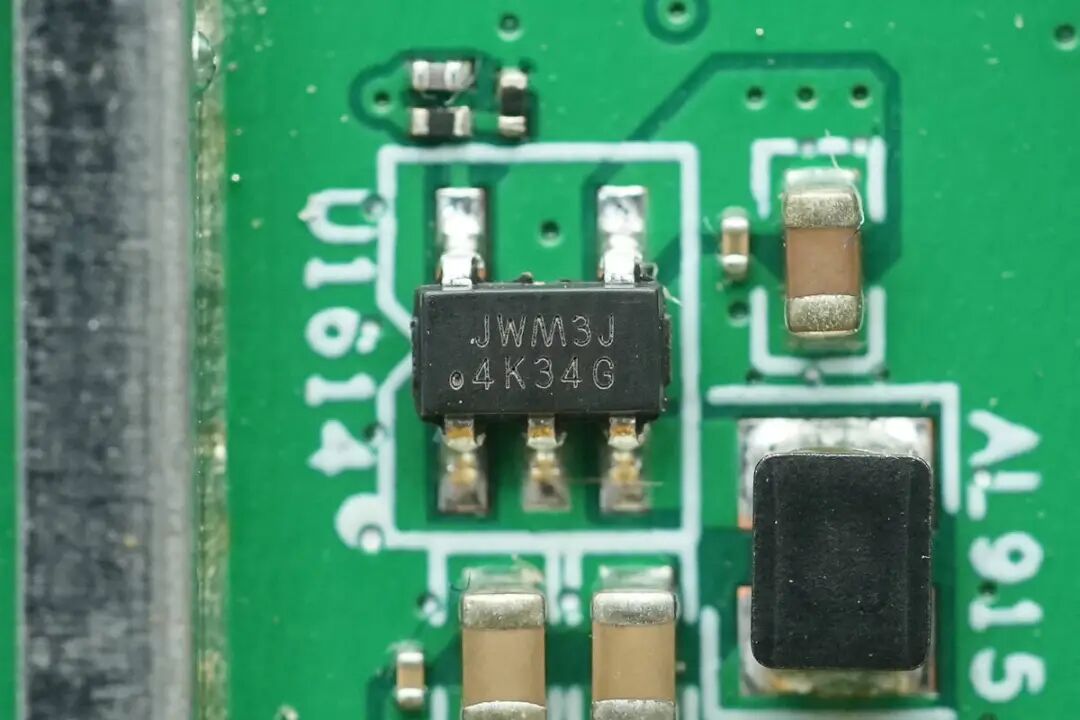

同步降压芯片丝印“JWM3”，型号JW5250A。支持2.7-6V输入，1A输出，采用SOT23-5封装。

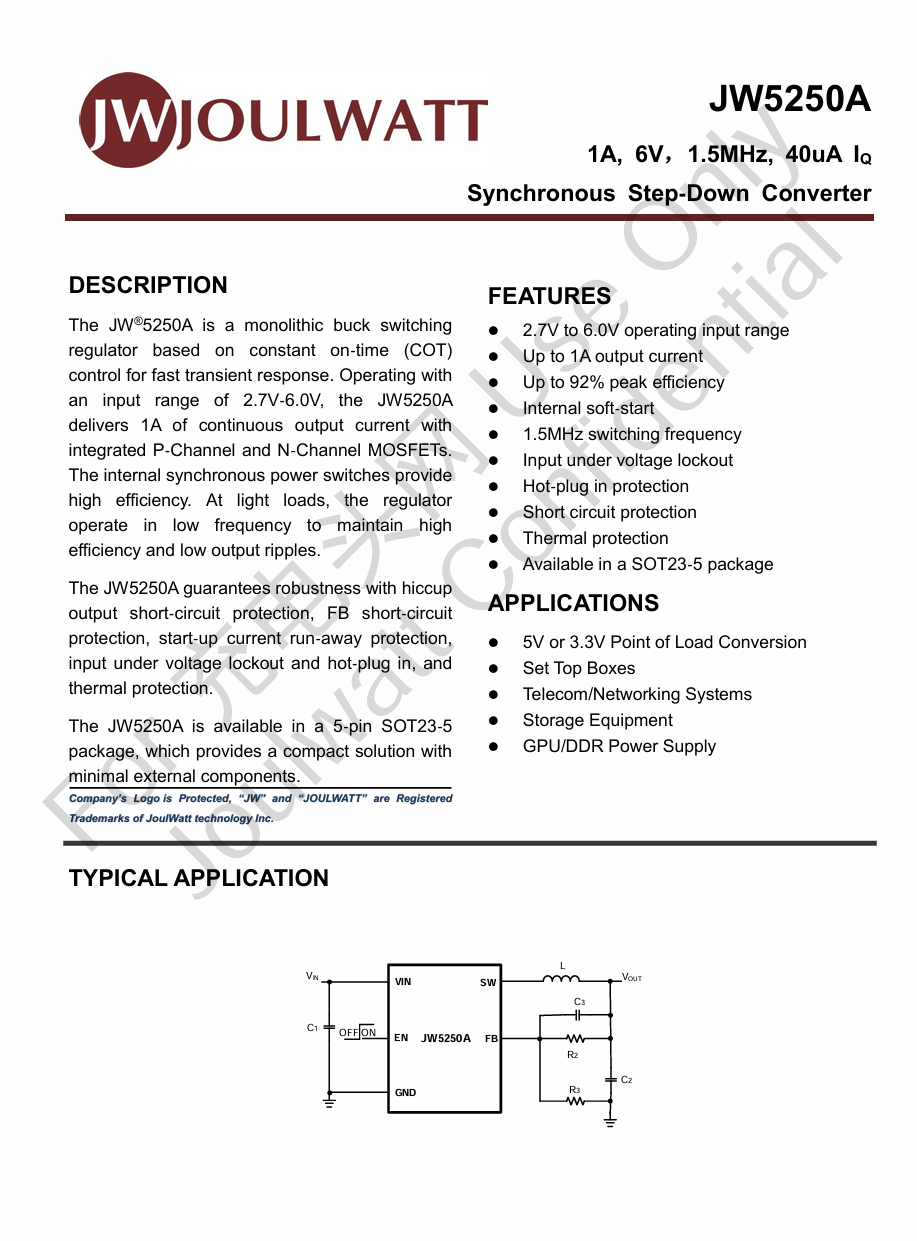

杰华特 JW5250A 官方资料截图。

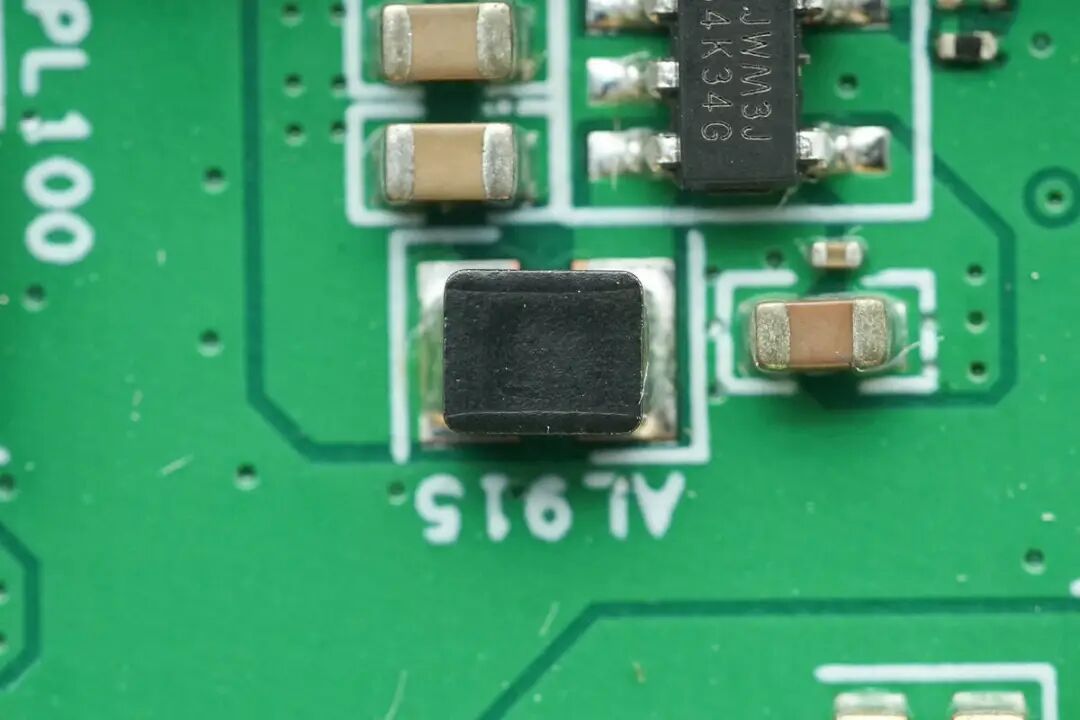

搭配使用的贴片电感。

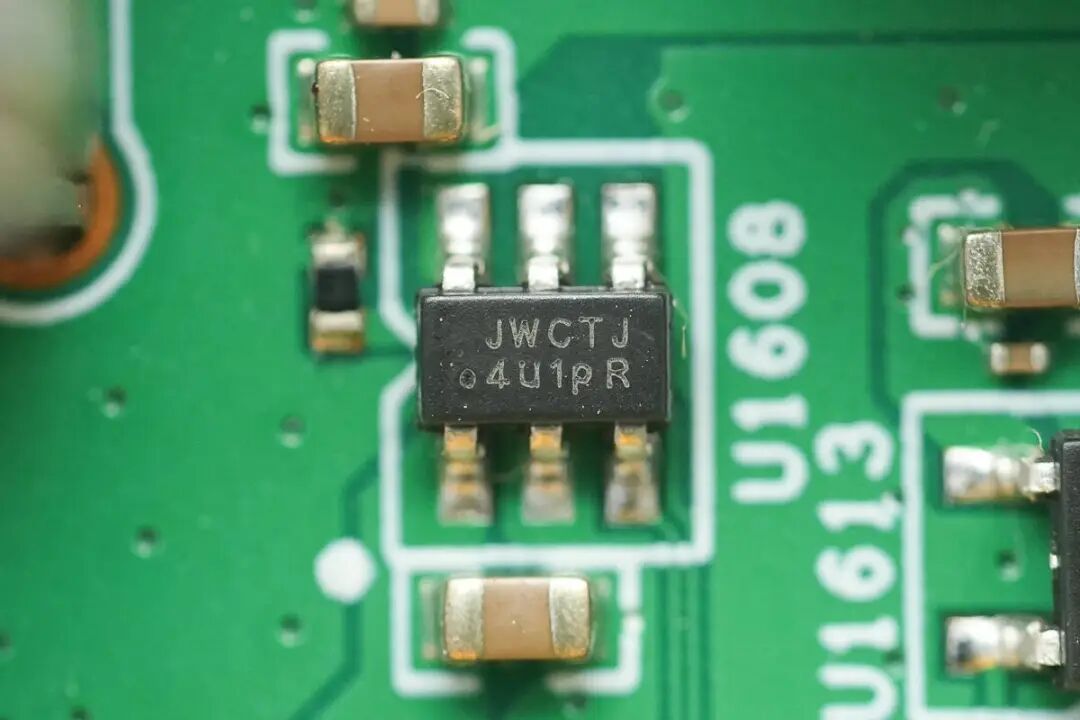

USB接口的过流保护芯片来自杰华特，丝印“JWCT”，型号JW7115SA。这是一颗单通道负载开关，支持高精度限流和反向电流阻断，工作电压2.7-5.5V，采用SOT23-6封装。

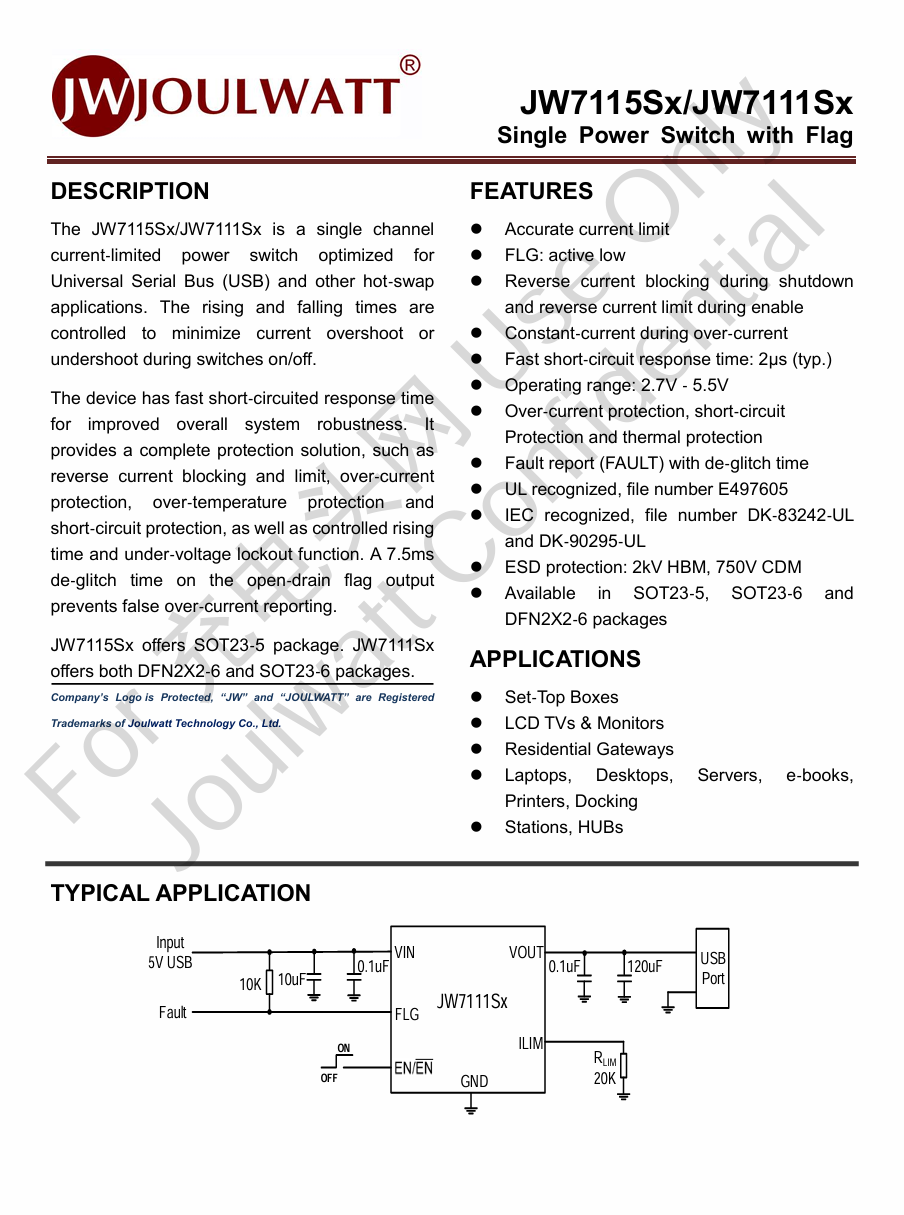

杰华特 JW7115SA 官方资料截图。

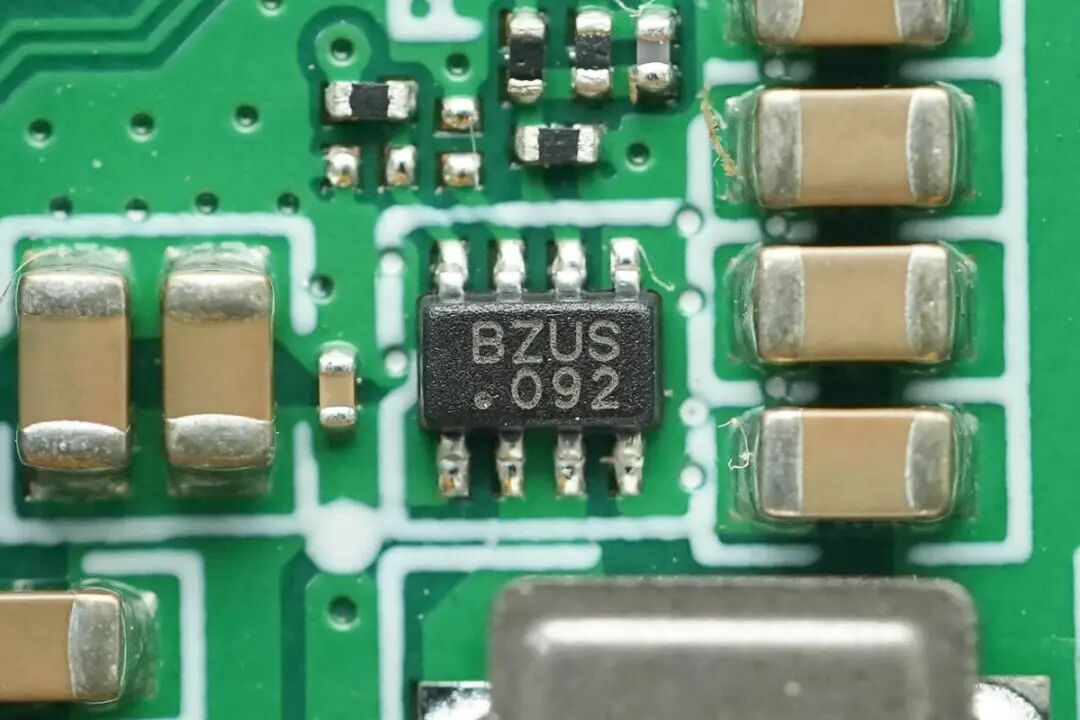

一颗同步降压芯片来自芯源系统（MPS），丝印“BZU”，采用SOT583封装。

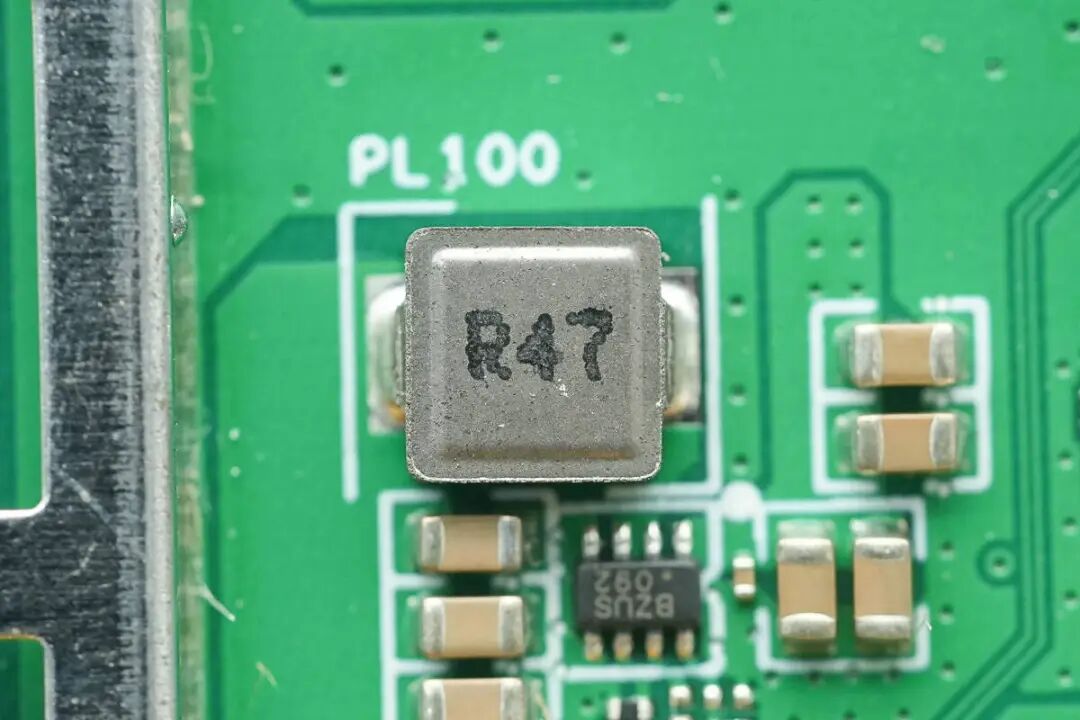

与之搭配的是一颗0.47μH的合金电感。

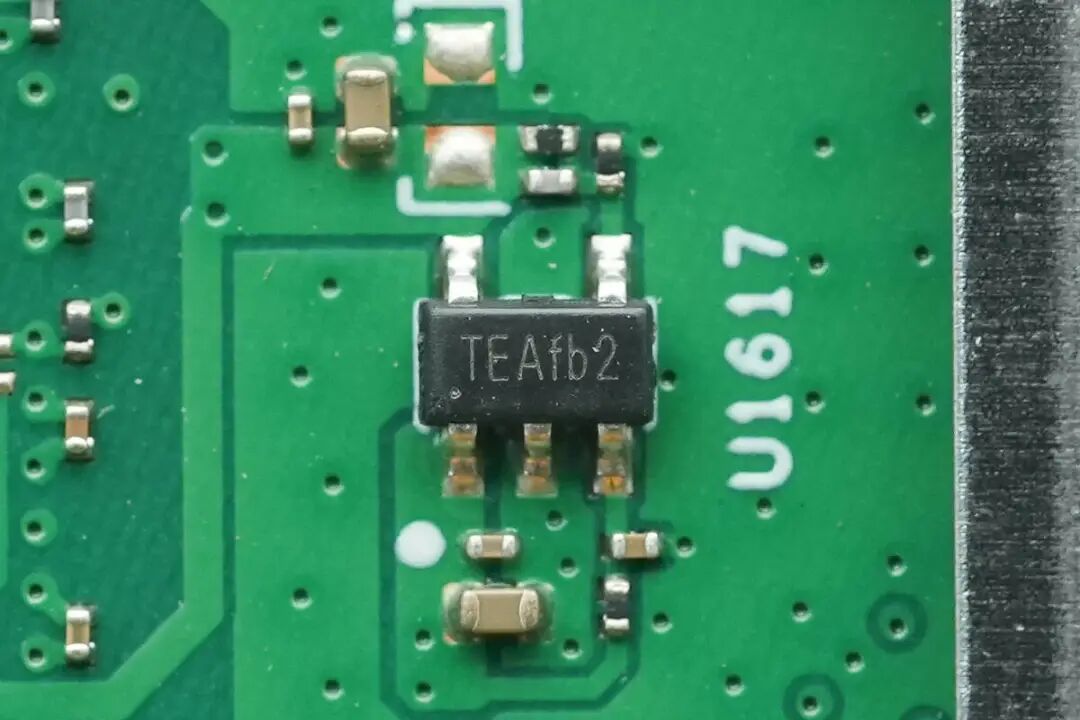

线性稳压器（LDO）来自拓尔微（TOLL），丝印“TEA”，型号TMI6050。支持2.5-5.5V输入，600mA输出，具有高PSRR和快速瞬态响应，采用SOT23-5封装。

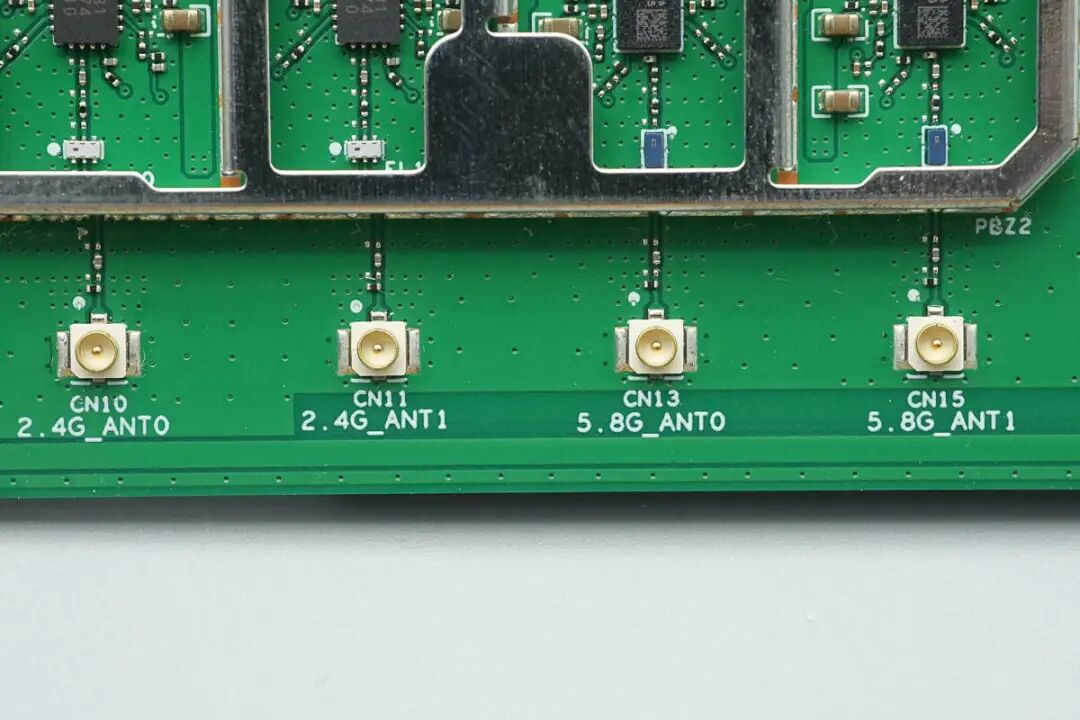

连接无线天线的IPEX连接器特写。

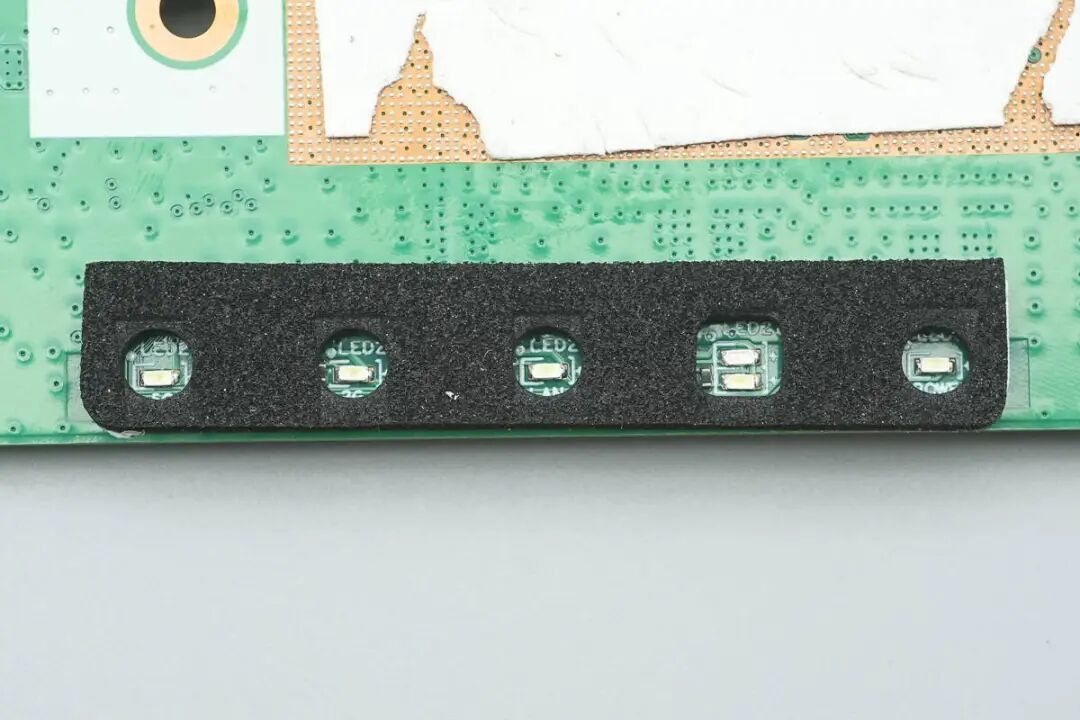

LED指示灯周围设有黑色遮光泡棉，防止光线串扰。

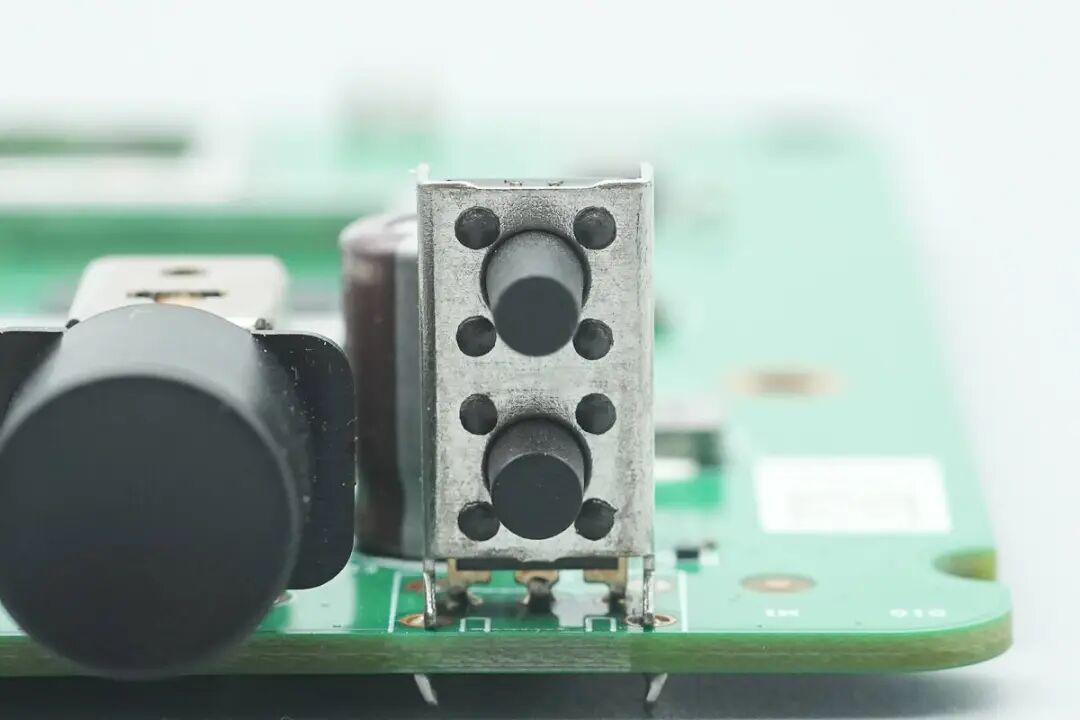

WPS/复位一体化按键特写。

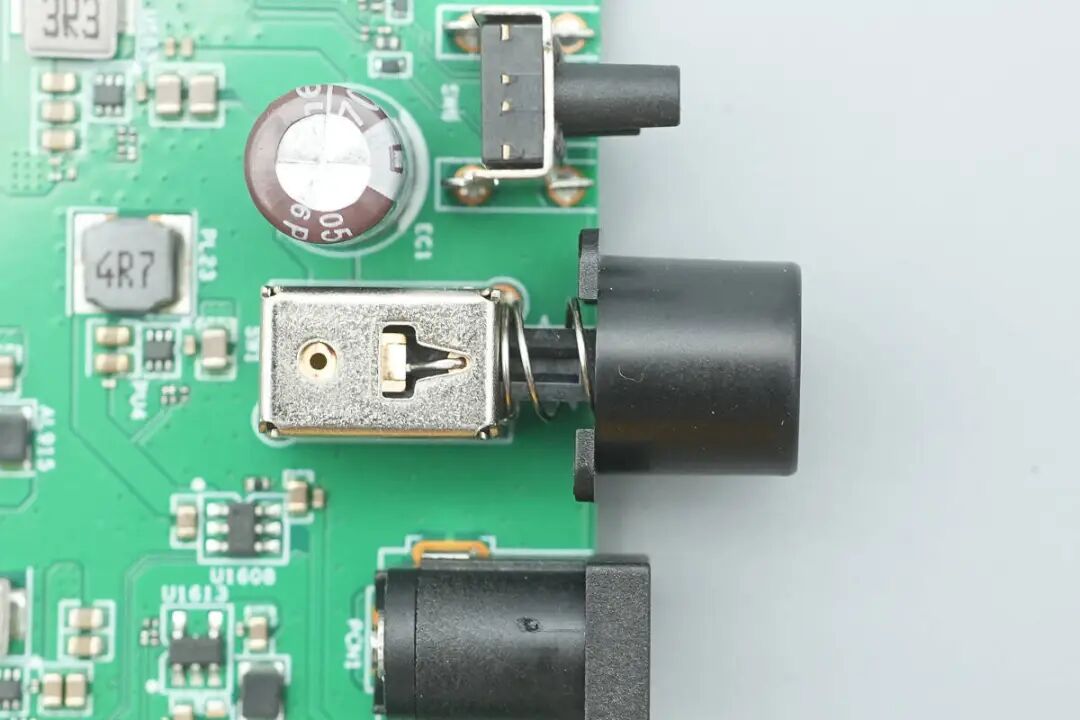

电源开关为自锁式开关。

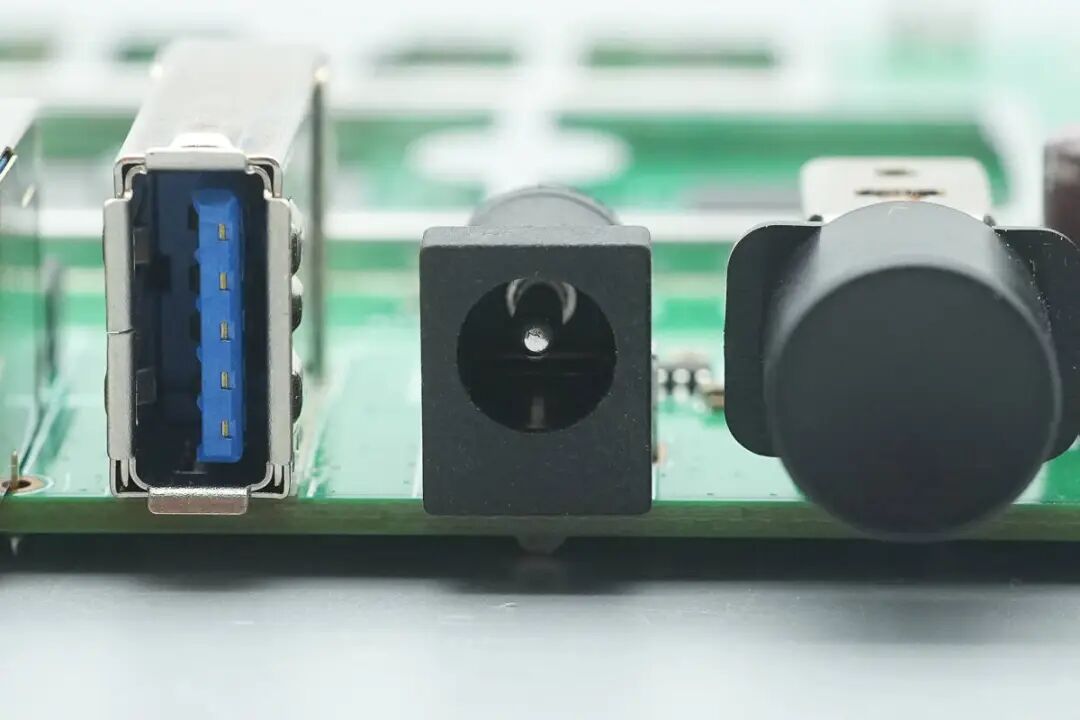

DC电源输入插座。

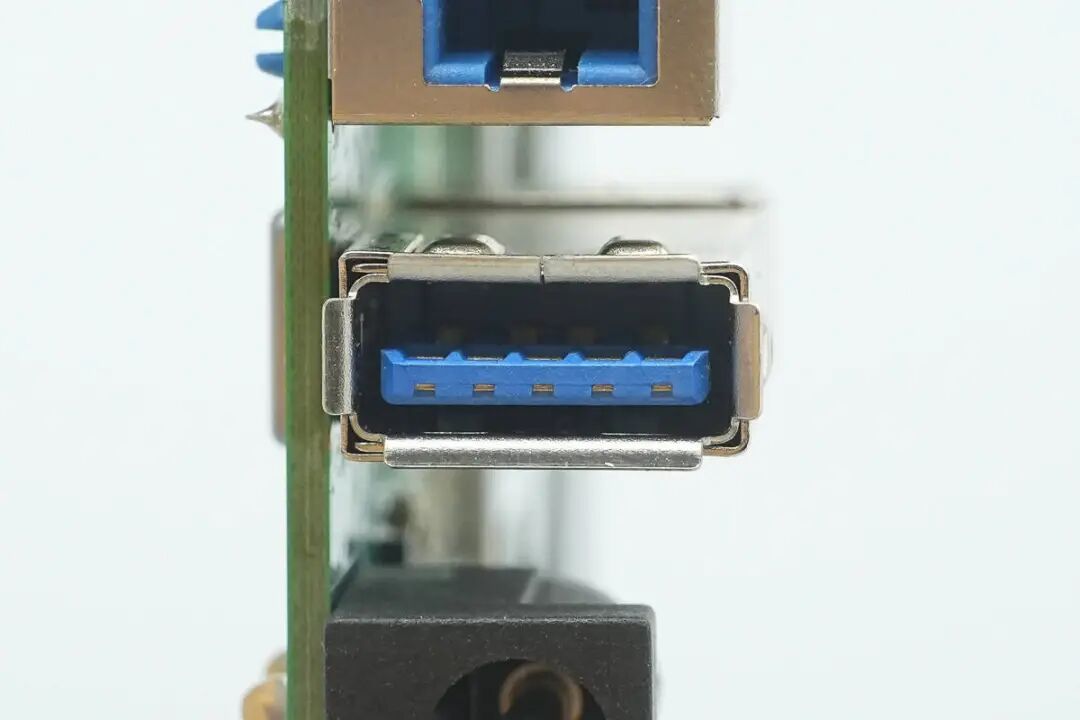

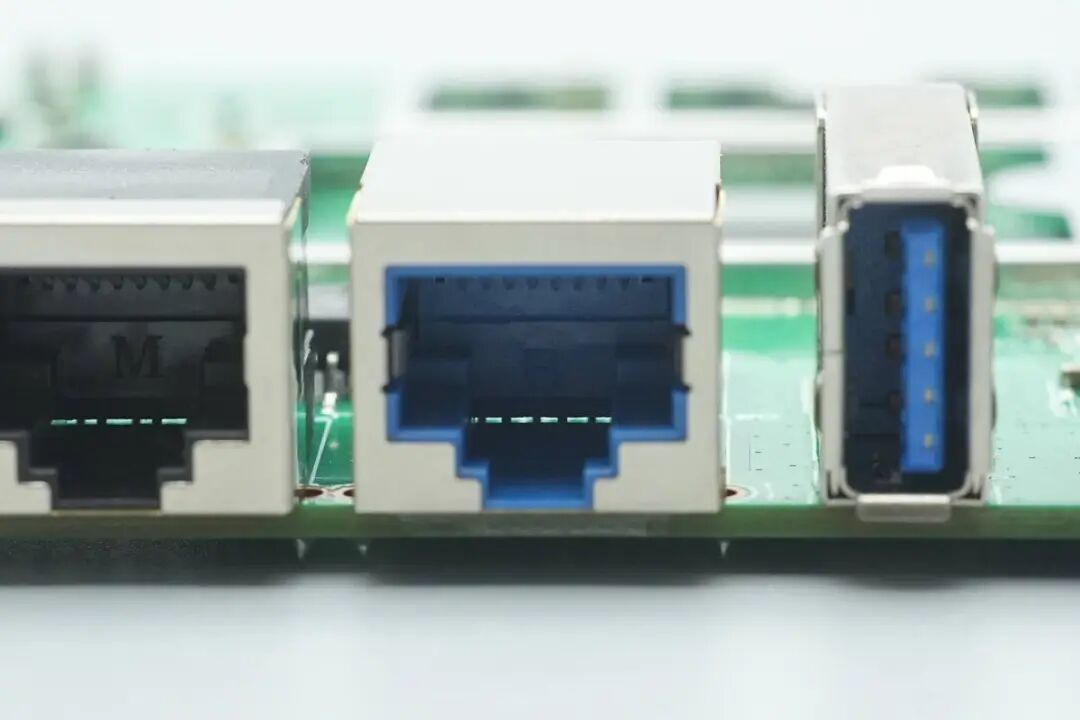

USB 3.2 Gen1接口采用立式焊接，内部舌片为蓝色。

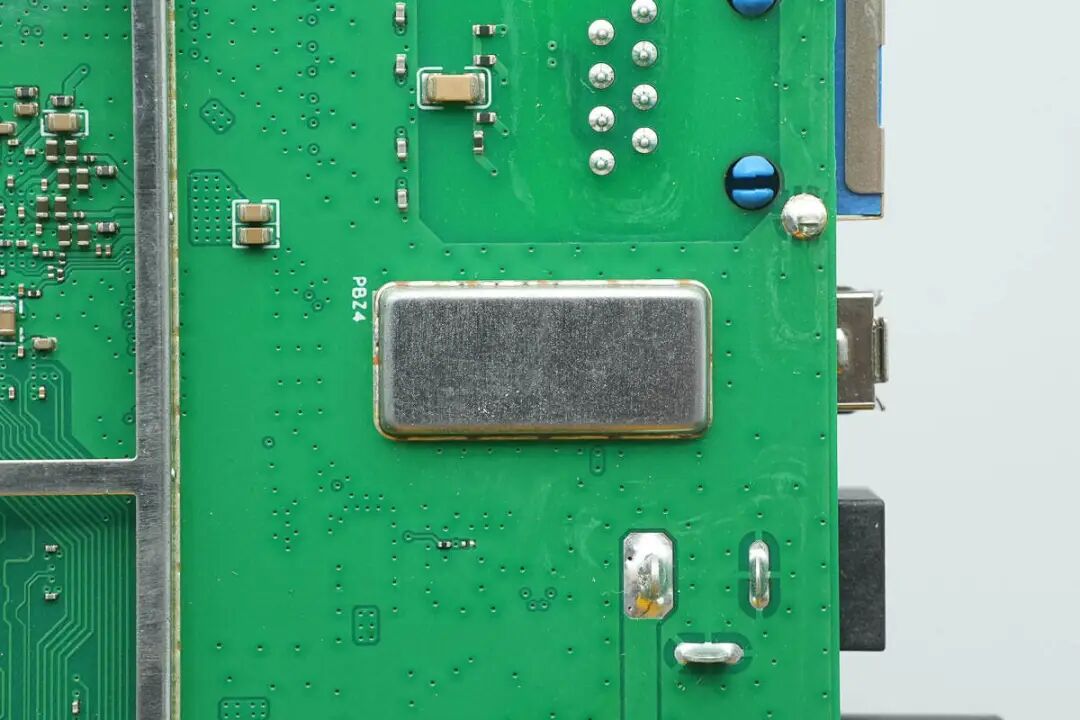

USB接口的焊盘周围设有金属屏蔽罩，用以抑制高速信号产生的电磁干扰。
2.5G网络接口配有金属外壳屏蔽，内部注塑为蓝色以示区别。

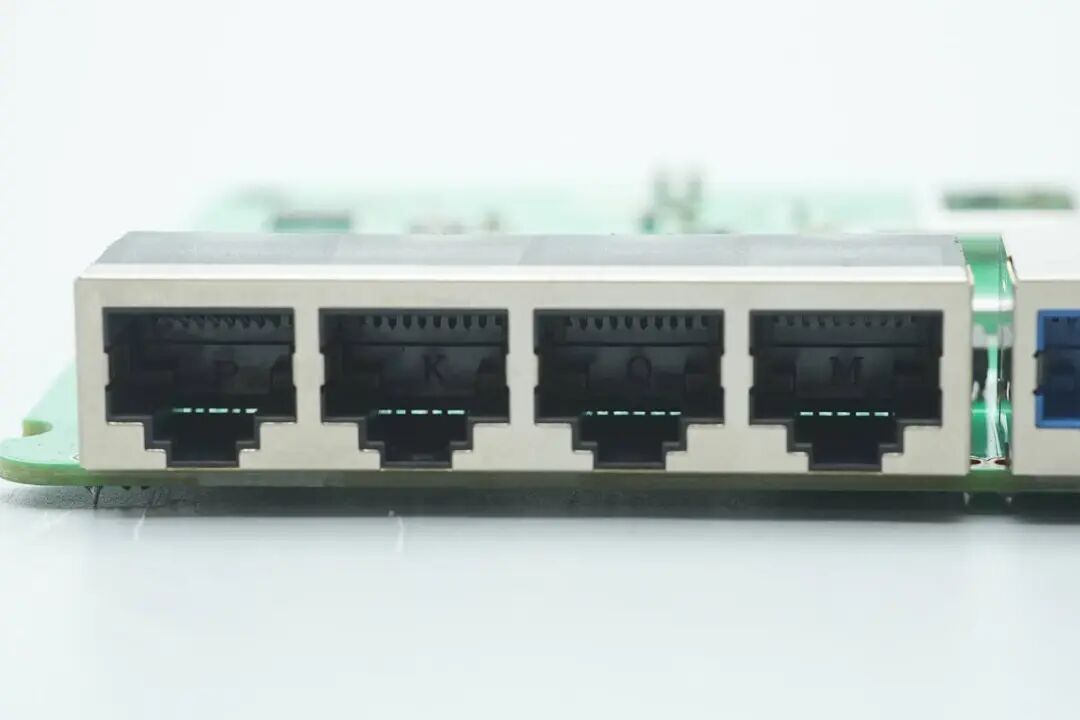

四个千兆网络接口为黑色注塑。

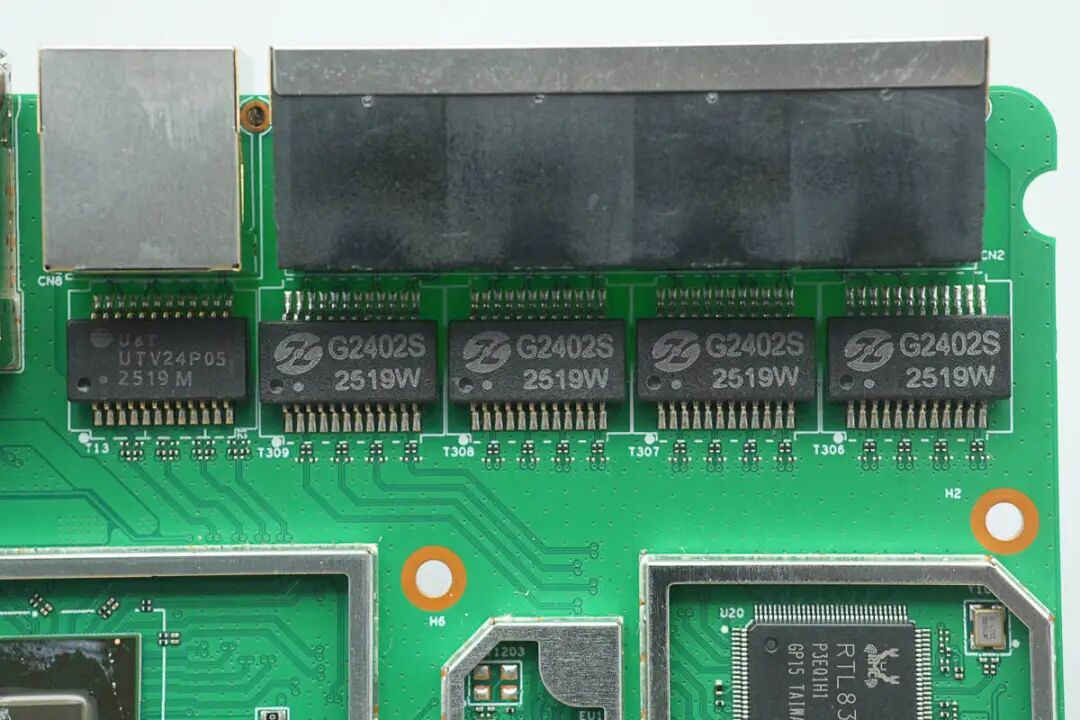

主板共焊接有五颗网络变压器，分别对应一个2.5G口和四个千兆口。

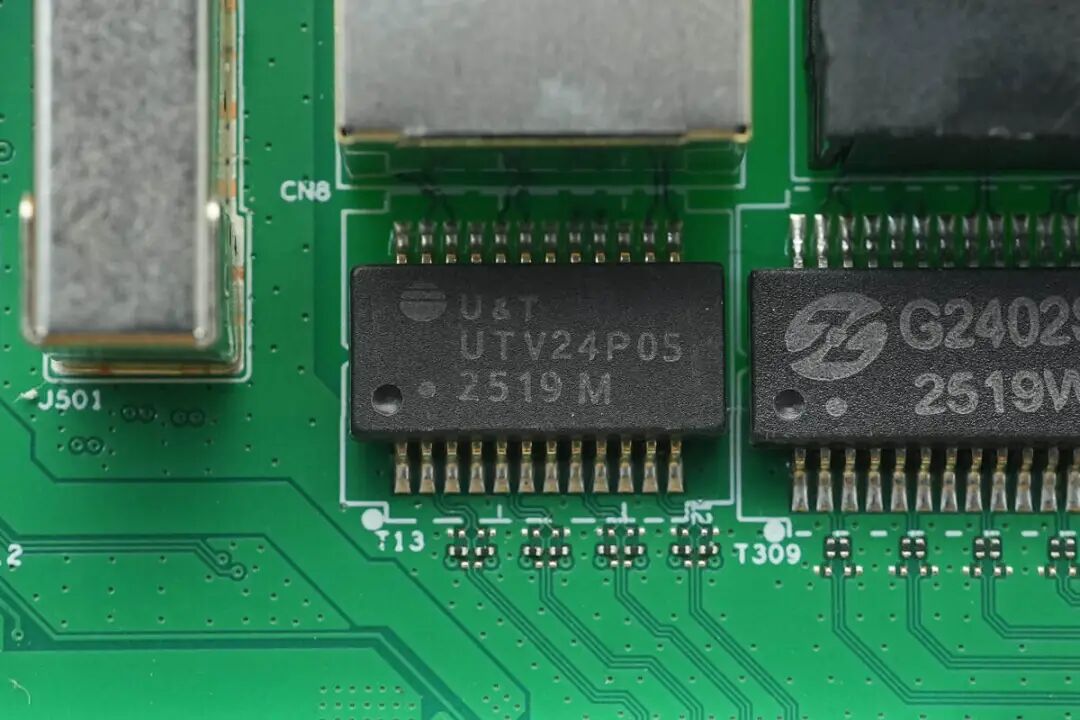

2.5G网络变压器来自攸特，型号UTV24P05，采用贴片式封装。

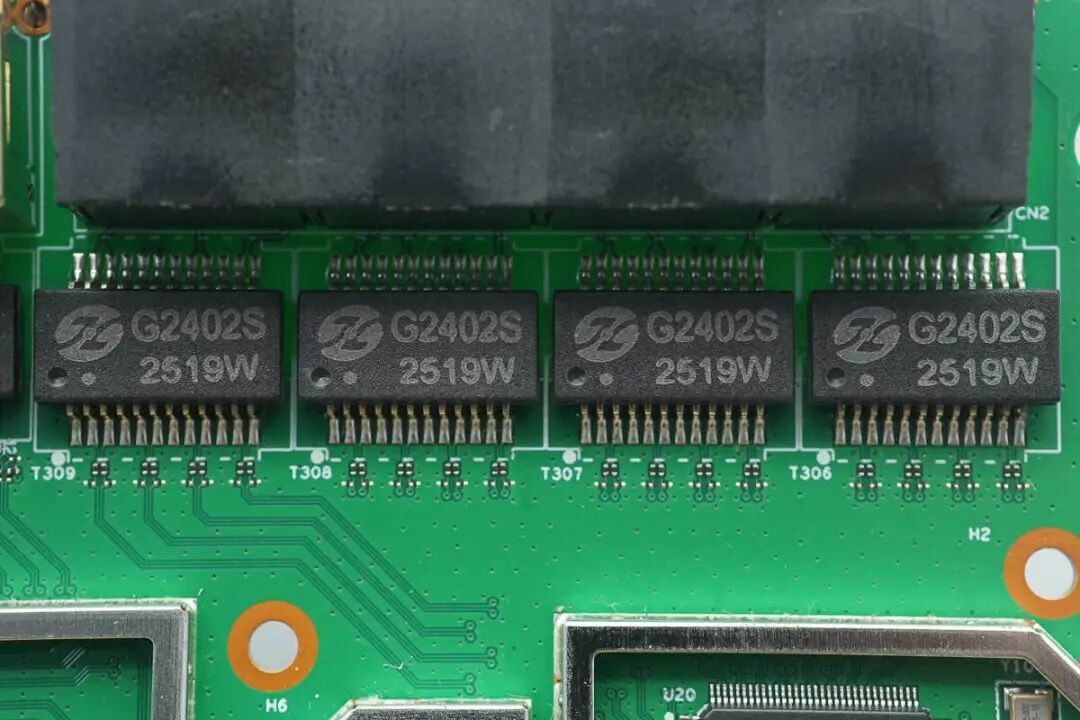

千兆网络变压器来自秬联，型号G2402S，同样为贴片封装。
华硕TUF小旋风V2 WiFi7路由器所有拆解部件全家福。
拆解总结

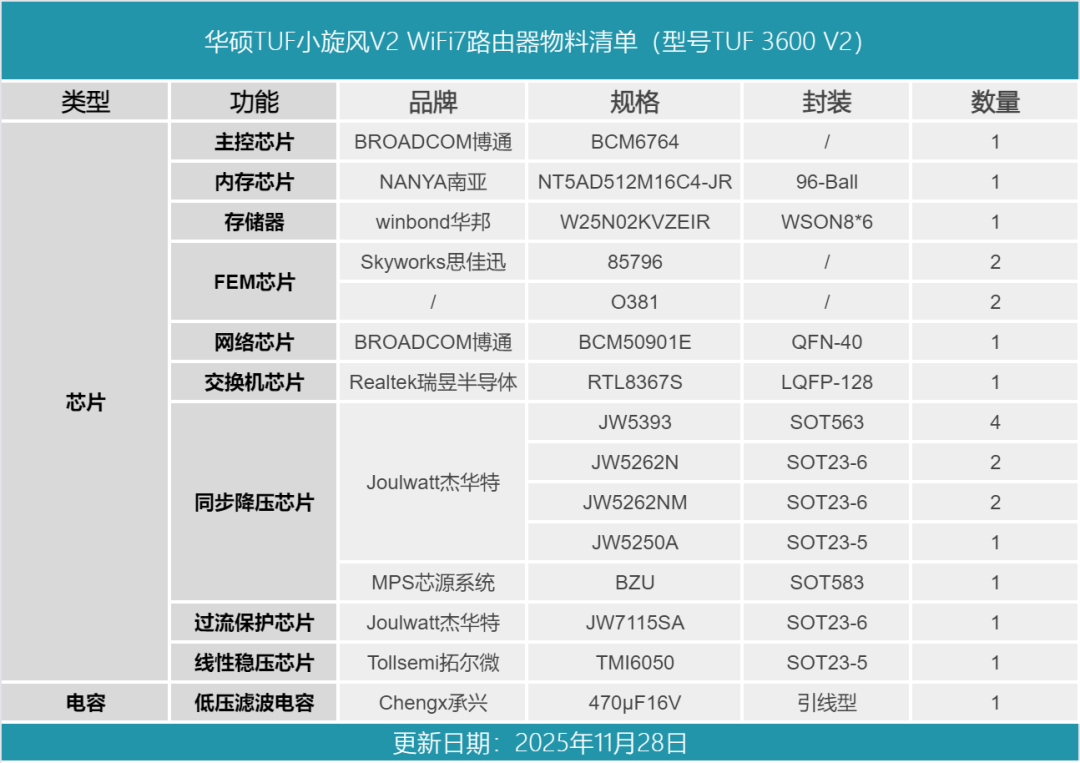

最后附上华硕TUF小旋风V2 WiFi7路由器的核心器件清单，以供参考。
华硕TUF小旋风V2 WiFi7路由器采用黑色塑料外壳，机身正反面及两侧均设有大量格栅和镂空，通过空气自然对流显著加强散热。其支持BE3600规格与双频聚合技术，配备一个2.5G WAN口、四个千兆LAN口和四根不可拆卸天线，并设有专属电竞端口及手游模式以优化游戏体验。
内部硬件方面，路由器采用博通BCM6764四核处理器作为主控，搭配南亚科技的1GB DDR4内存与华邦的256MB闪存。无线射频前端采用思佳迅的FEM芯片，有线部分则由博通BCM50901E 2.5G PHY芯片和瑞昱RTL8367S交换机芯片负责。供电系统使用了多颗杰华特的同步降压芯片，并针对USB接口设置了过流保护。整机PCBA正反面均覆盖大面积散热片，关键芯片通过导热垫与散热片接触，USB接口等高速信号区域也做了屏蔽处理，内部做工与细节设计到位。
