OSPF协议核心概念与架构详解：七类LSA、五种区域与网络类型全解析

OSPF，英文全称Open Shortest Path First，中文译为开放最短路径优先。它是一种链路状态路由协议，属于IP路由协议家族，主要用于在单个自治系统内部交换路由信息，是典型的内部网关协议。作为网络层协议，其协议号为89，管理距离为110。OSPF使用组播地址224.0.0.5进行常规通信，并使用224.0.0.6与网络中的指定路由器及备份指定路由器通信。对网络工程师而言，深入理解网络协议的工作原理是构建稳定网络的基础，OSPF便是其中至关重要的组成部分。

OSPF 术语

理解OSPF，需要先掌握其核心术语：

• 邻居：运行OSPF且直接相连的路由器，其接口位于同一区域，通常通过Hello报文自动发现。
• 邻接：路由器与指定路由器或备份指定路由器之间建立的逻辑连接，只有形成邻接关系才会交换路由信息。
• LSA：链路状态通告，是承载链路状态和路由信息的数据单元，在邻居间传递以同步网络拓扑。
• DR/BDR：在多路访问网络中选举产生的指定路由器与备份指定路由器，负责代表该网络生成并分发LSA。
• 区域：用于构建分层网络结构的逻辑分组。
• ABR：区域边界路由器，连接多个区域（包括骨干区域）。

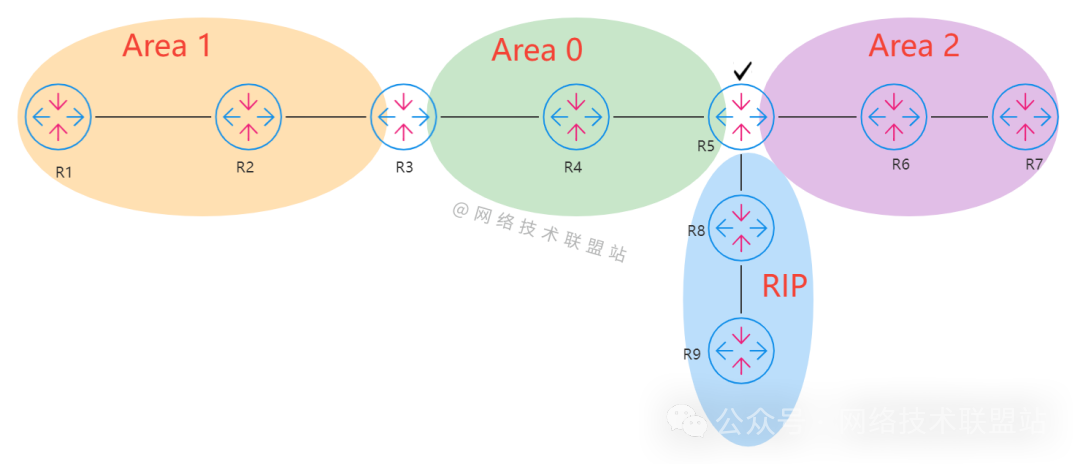

• ASBR：自治系统边界路由器，连接OSPF域与非OSPF域（如RIP、BGP）。
• Router-ID：唯一标识OSPF路由器的IP地址。
• 成本：链路状态协议为每条链路分配的度量值，OSPF使用接口开销作为选路依据。

OSPF 特点

• 属于无类路由协议，支持VLSM、CIDR和手动路由汇总。
• 采用增量更新机制，仅当拓扑变化时发送更新，节省带宽。
• 使用开销作为唯一度量标准。
• 默认管理距离为110。
• 使用组播地址224.0.0.5和224.0.0.6进行路由更新。

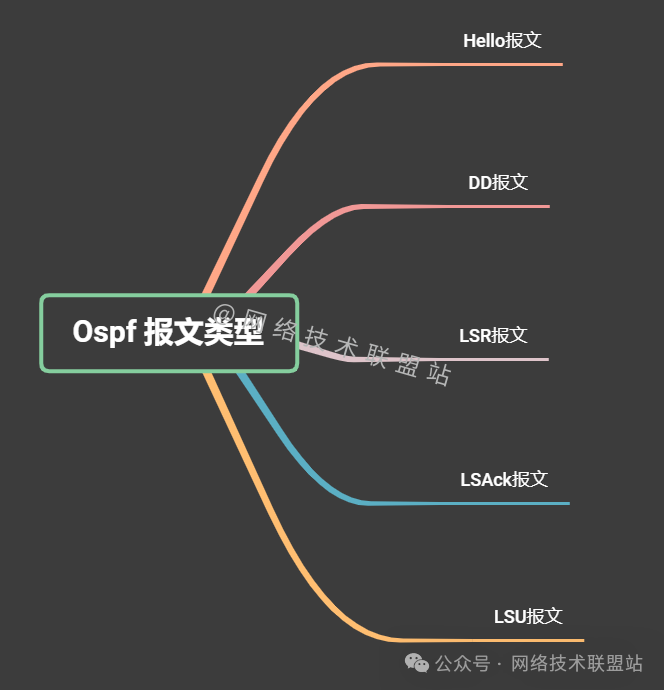

OSPF 报文类型

OSPF共有5种报文类型，用于邻居建立、数据库同步与更新。

• Hello报文 (Type-1)：用于发现并维持邻居关系，同时作为保活机制。通过组播地址224.0.0.5发送。
• DD报文 (Database Description)：在邻居间交换链路状态数据库摘要，用于数据库同步。
• LSR报文 (Link State Request)：用于向邻居请求特定的、更详细的链路状态记录。
• LSU报文 (Link State Update)：用于响应LSR请求，携带一个或多个完整的LSA。
• LSAck报文 (Link State Acknowledgment)：用于确认收到的LSU，确保LSA洪泛的可靠性。

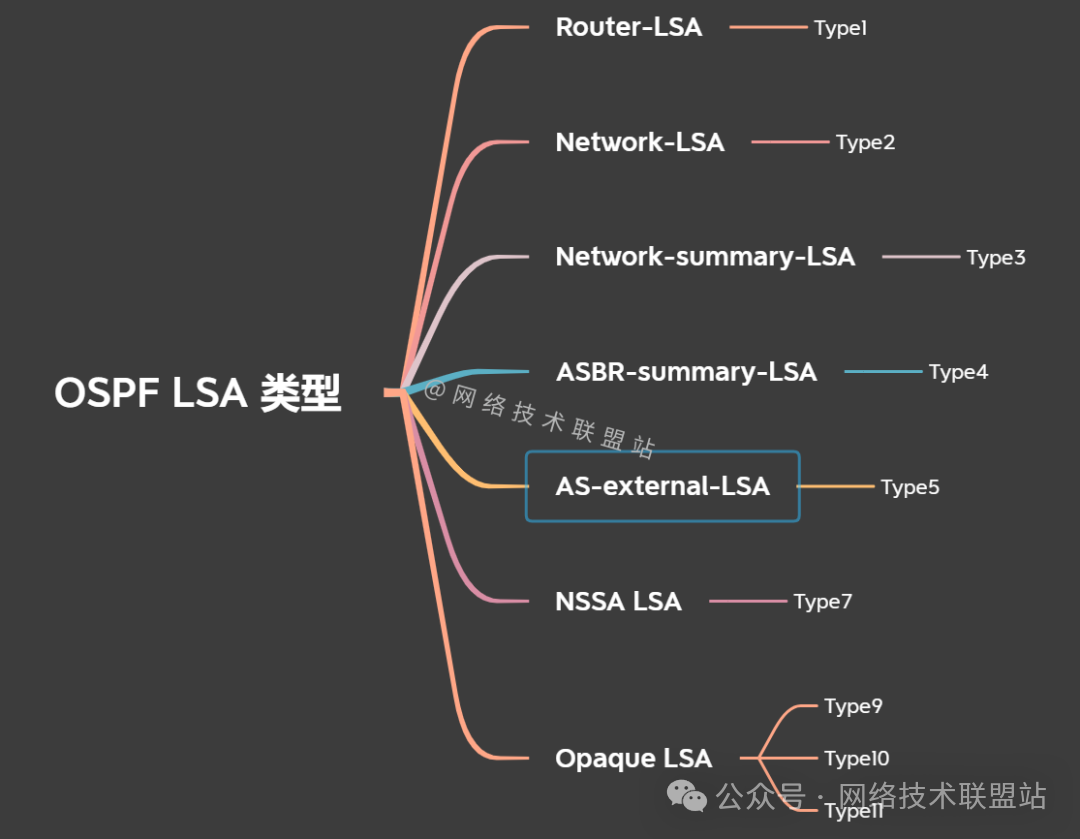

LSA类型

LSA是OSPF描述网络拓扑的核心信息单元，共有7种主要类型。

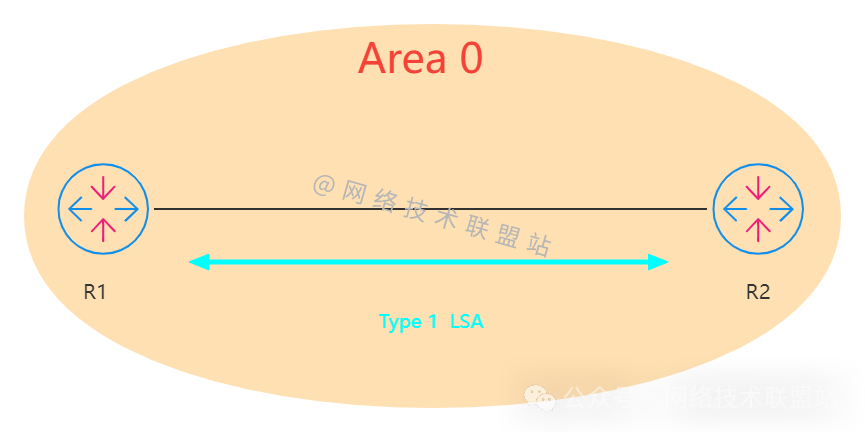

• Router-LSA (Type-1)：由每台OSPF路由器生成，描述路由器自身的链路状态和开销。仅在生成它的区域内泛洪。

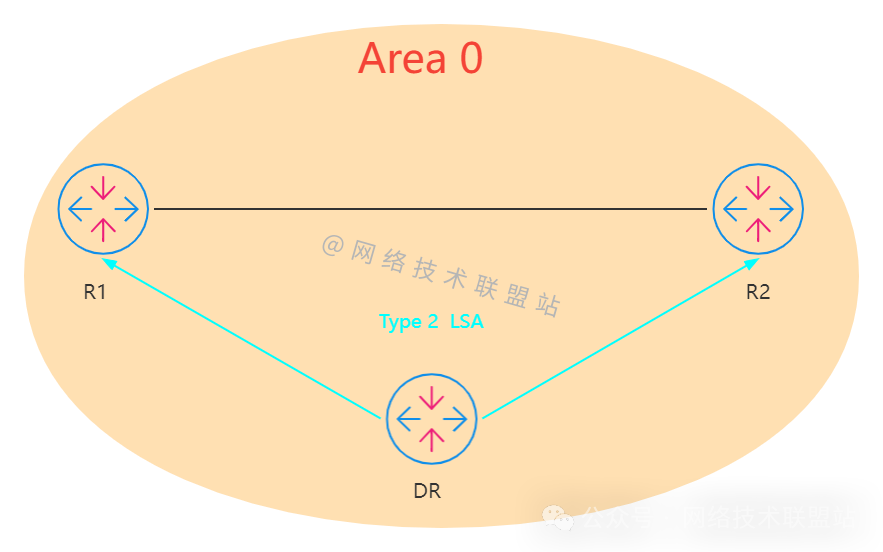

• Network-LSA (Type-2)：由多路访问网络中的DR生成，描述该广播网段上所连接的所有路由器。仅在所属区域内泛洪。

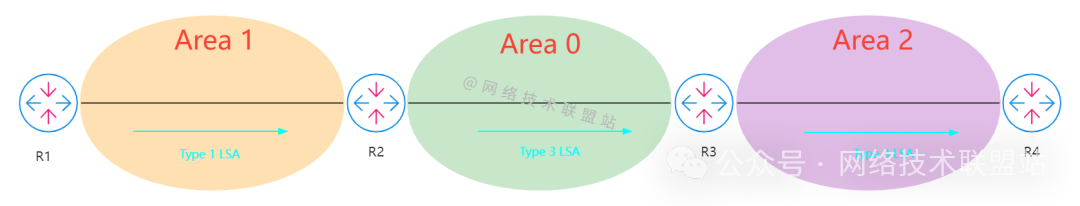

• Network-summary-LSA (Type-3)：由ABR生成，用于向其他区域通告本区域内的网段路由信息（即汇总路由）。

• ASBR-summary-LSA (Type-4)：由ABR生成，用于告知本区域内的路由器如何到达位于其他区域的ASBR。

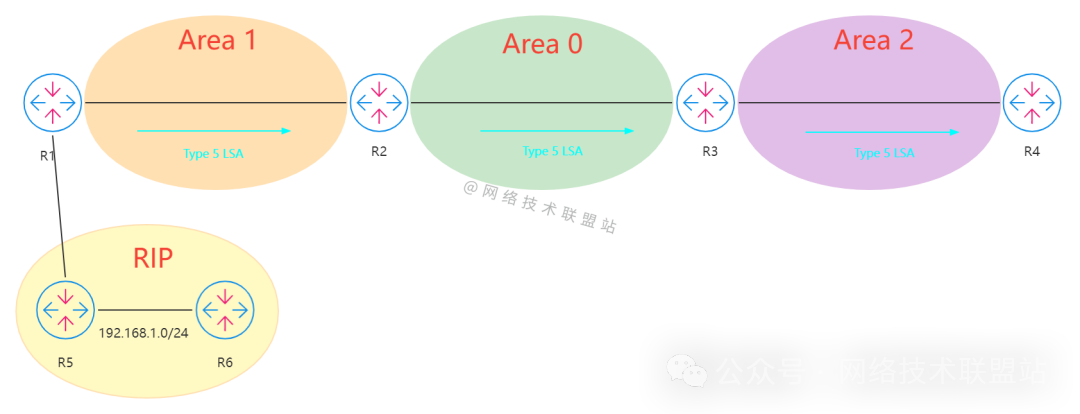

• AS-external-LSA (Type-5)：由ASBR生成，用于将自治系统外部（如重分发进来的RIP、静态路由）的路由通告到整个OSPF域。

• NSSA LSA (Type-7)：在NSSA区域内，由ASBR生成，用于在该特定区域内通告外部路由。NSSA区域的ABR会将其转换为Type-5 LSA后泛洪到骨干区域。
• Opaque LSA (Type-9,10,11)：一种通用LSA，用于支持OSPF扩展功能。其中，Type-9在链路本地泛洪，Type-10在区域内泛洪，Type-11在自治系统内泛洪。

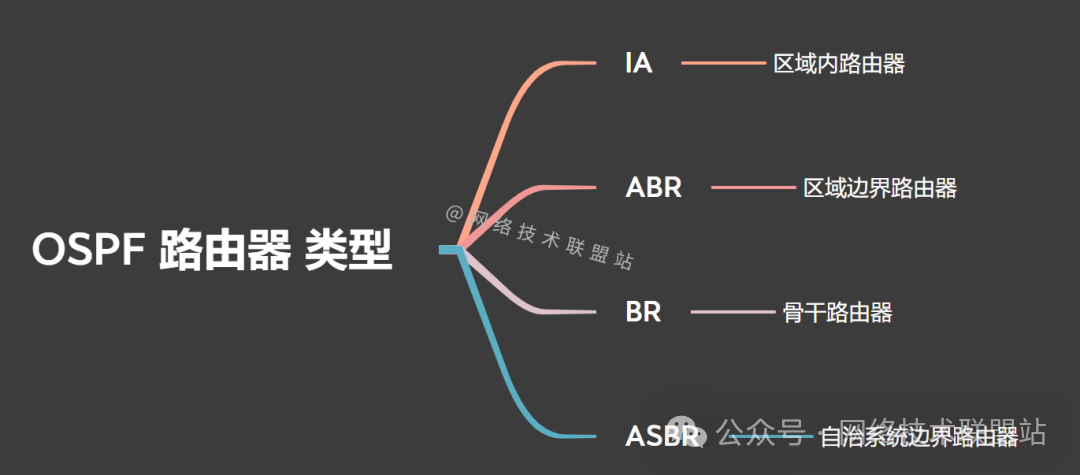

路由器类型

根据在OSPF网络中所处位置和功能，路由器可分为4类。

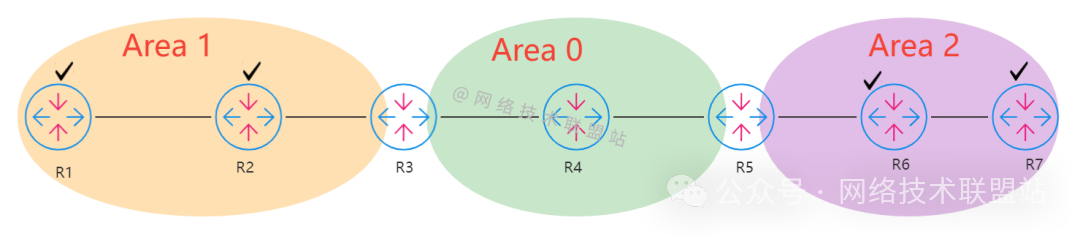

• 内部路由器 (Internal Router)：所有接口都属于同一个OSPF区域的路由器。

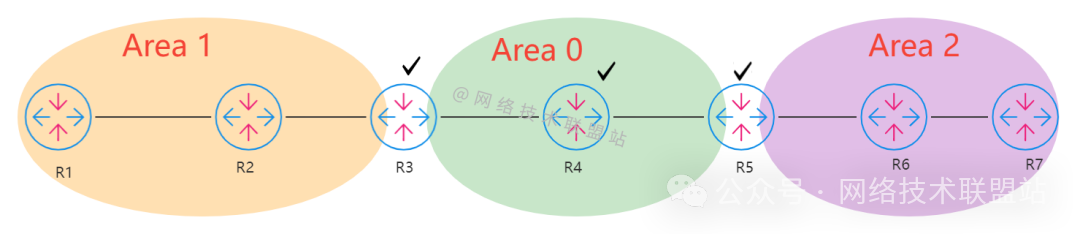

• 骨干路由器 (Backbone Router)：至少有一个接口位于骨干区域（Area 0）的路由器。

• 区域边界路由器 (ABR)：连接多个OSPF区域（其中必须包含Area 0）的路由器。它为其连接的每个区域维护独立的链路状态数据库。

• 自治系统边界路由器 (ASBR)：连接OSPF域与其他路由域（如RIP、EIGRP、BGP或静态路由）的路由器，负责路由的重分发。

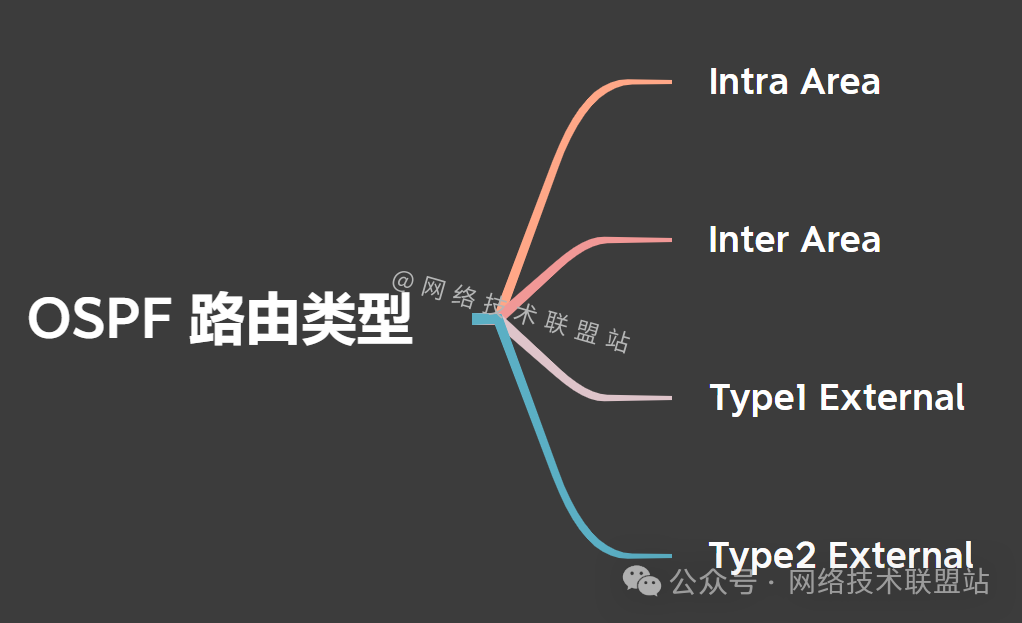

路由类型

OSPF路由表中包含4种路由类型，优先级从高到低依次为：

1. 区域内路由：目的地与计算路由的路由器在同一区域。

2. 区域间路由：目的地在本OSPF自治系统内，但位于其他区域。

3. 第一类外部路由：外部路由的度量值在重分发进入OSPF时被保留，总开销为内部开销加外部开销。被视为高可靠性路径。
4. 第二类外部路由：外部路由的度量值在重分发时被忽略（默认），总开销仅等于ASBR到目的地的外部开销。被视为低可靠性路径。

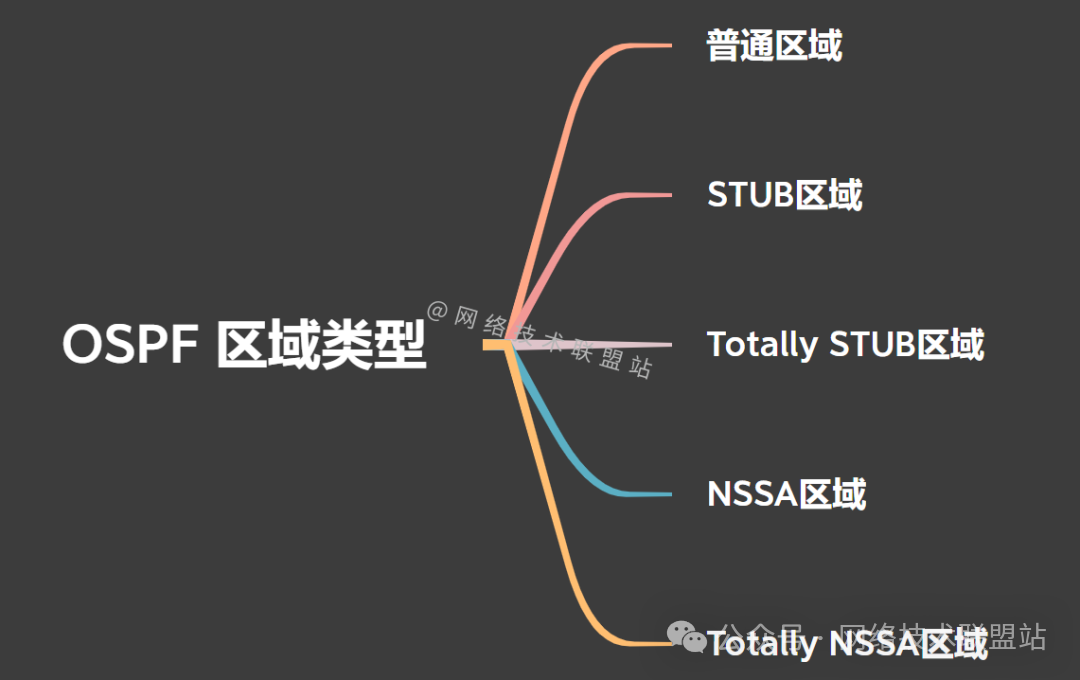

区域类型

OSPF通过划分区域来减少LSA泛洪范围，优化性能。主要区域类型有5种。

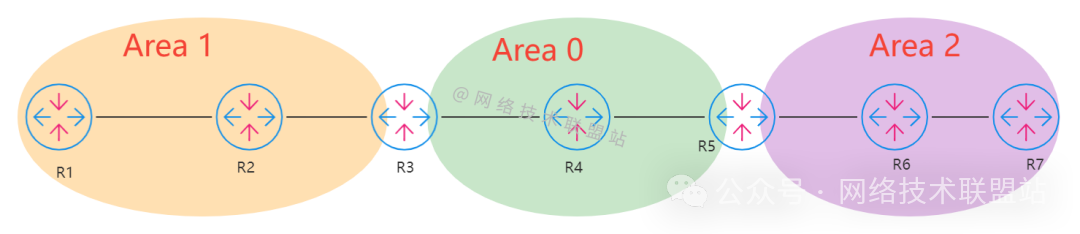

• 普通区域：包括骨干区域（Area 0）和标准区域。所有非骨干区域必须与骨干区域直接相连或通过虚链路连接。

• Stub区域：不接收Type-5外部LSA。ABR会向该区域注入一条默认路由，用于访问外部网络。用于减少区域内路由器的LSDB大小和路由表规模。
• Totally Stub区域：在Stub区域基础上，进一步阻止Type-3（区域间路由）LSA。ABR只注入一条默认路由，区域内的路由器仅通过默认路由访问本区域外的所有网络。
• NSSA区域：允许引入外部路由，但外部路由以Type-7 LSA的形式在NSSA内泛洪。NSSA的ABR负责将Type-7 LSA转换为Type-5 LSA后通告到骨干区域。
• Totally NSSA区域：在NSSA区域的基础上，像Totally Stub区域一样，阻止Type-3 LSA进入。ABR向该区域注入默认路由。

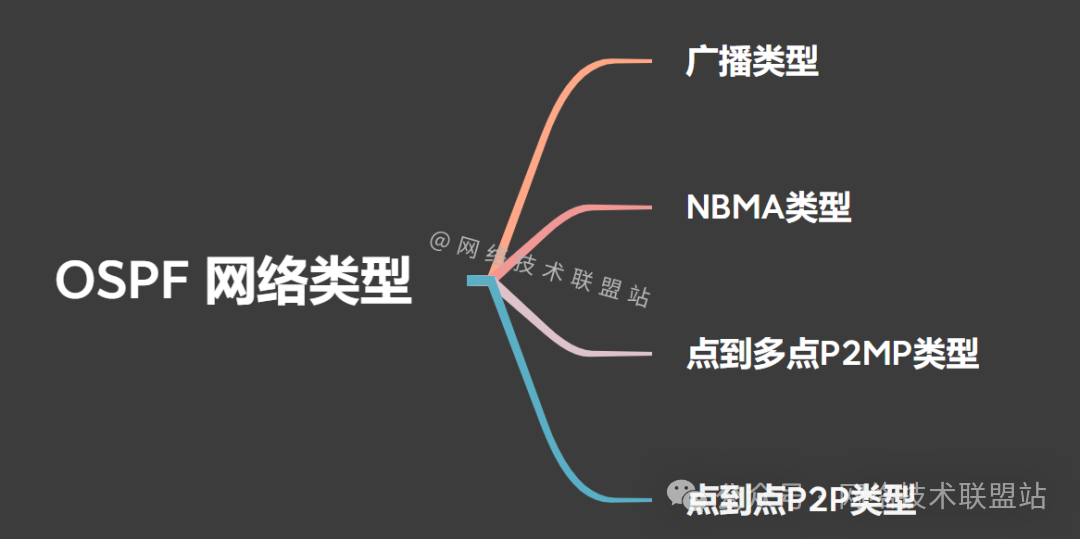

网络类型

OSPF接口的网络类型决定了其建立邻接关系和DR选举的行为。

• 广播类型：OSPF在以太网等广播多路访问链路上的默认类型。需要进行DR/BDR选举，Hello报文使用组播。

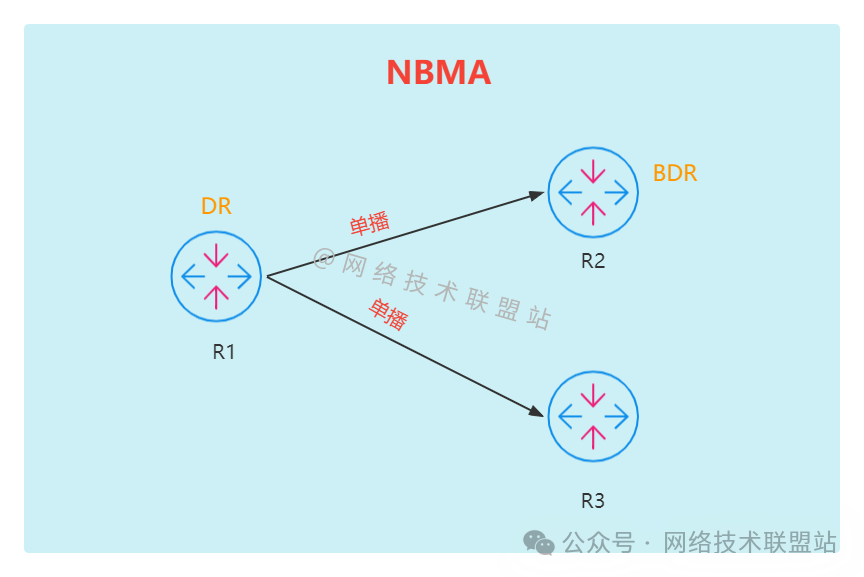

• NBMA类型：帧中继、X.25等非广播多路访问网络的默认类型。需要进行DR/BDR选举，但所有OSPF报文需以单播方式发送。

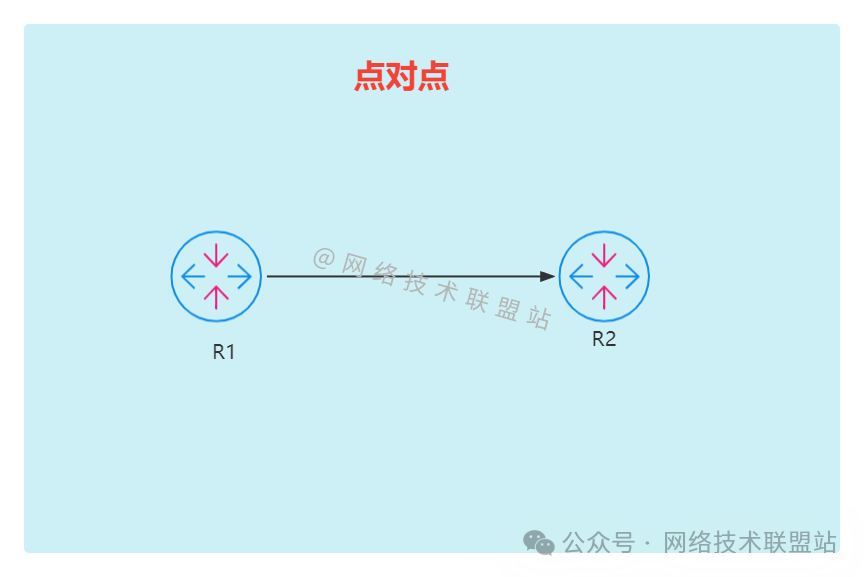

• 点到点类型：用于串行链路等直接连接两台设备的场景。不选举DR/BDR，直接建立邻接。

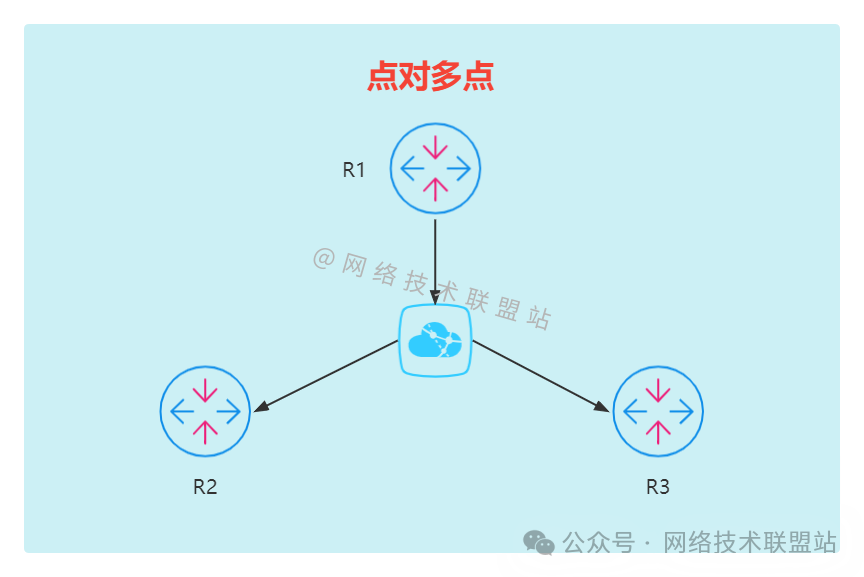

• 点到多点类型：常用于将多个分支站点连接到中心站点的场景。不选举DR/BDR，中心路由器与每个分支路由器建立独立的点到点邻接。


总结

OSPF作为一种复杂而强大的IGP协议，其设计涵盖了分层的区域结构、多样化的LSA类型以及适应不同物理链路的网络类型。掌握其路由器角色、路由计算优先级以及各类区域的特性和应用场景，是设计和运维中型以上企业网络的关键。本文系统梳理了OSPF的核心概念，旨在帮助读者构建清晰的知识体系。
