RIP路由协议详解与实验：从IP规划到协议验证全流程

实验背景与要求

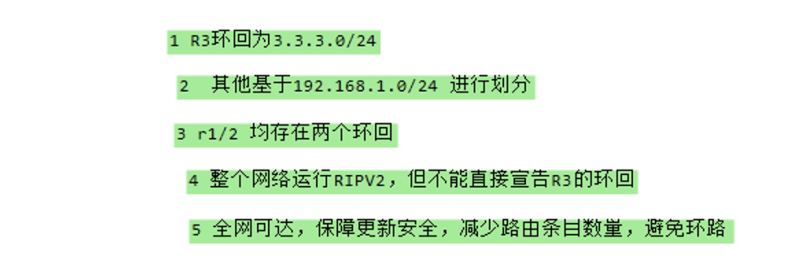

本次实验旨在通过实际配置，深入理解RIP（Routing Information Protocol，路由信息协议）这一经典动态路由协议的工作机制。实验要求在一个包含多个路由器的网络拓扑中，完成IP地址规划、RIP协议配置、路由可达性验证及协议特性调整等一系列操作。

实验拓扑图

如图所示，网络中包含多台路由器（R1, R2, R3, R4）及相应的环回接口，构成了一个需要动态学习路由的网络环境。

实验步骤详解

一、IP地址规划与配置

首先进行细致的子网划分，这是构建任何稳定网络的基础。了解网络协议基础，如IP编址，是每位网络工程师的必修课。

规划分析：
根据实验需求，我们需要划分以下网段：

• 骨干链路：使用192.168.1.0/30 等小网段，用于路由器之间的直连。
• 环回地址：为每台路由器分配192.168.1.64/27 等网段，模拟直连网络。

地址规划表

依据上表的规划，在各台路由器上完成接口IP地址的配置。下图展示了在华为设备上配置接口IP地址的基本命令模式。

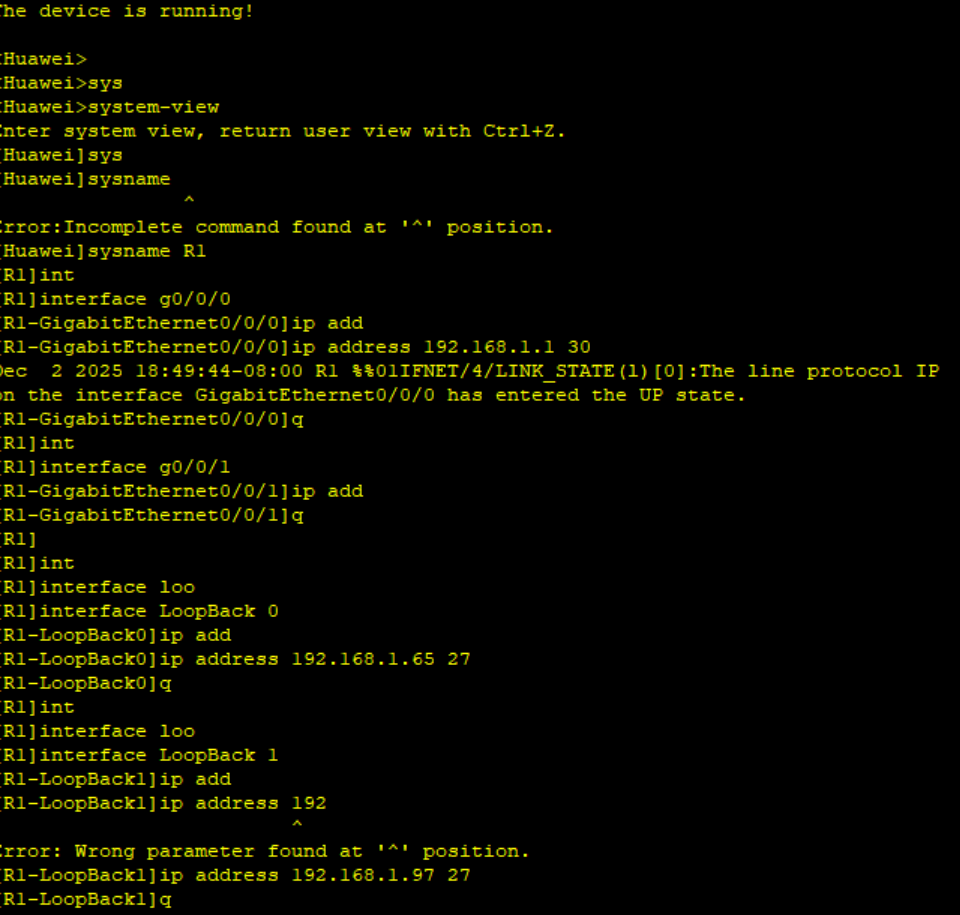

路由器接口IP配置示例

完成所有设备的基础IP配置后，应使用 display ip interface brief 命令进行核对，确保所有接口物理及协议状态均为UP，且IP地址配置正确。

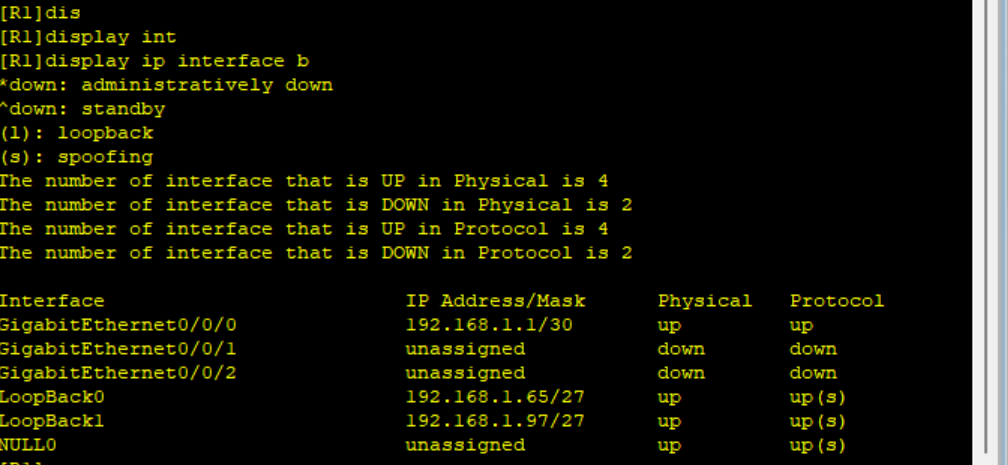

R1接口状态检查

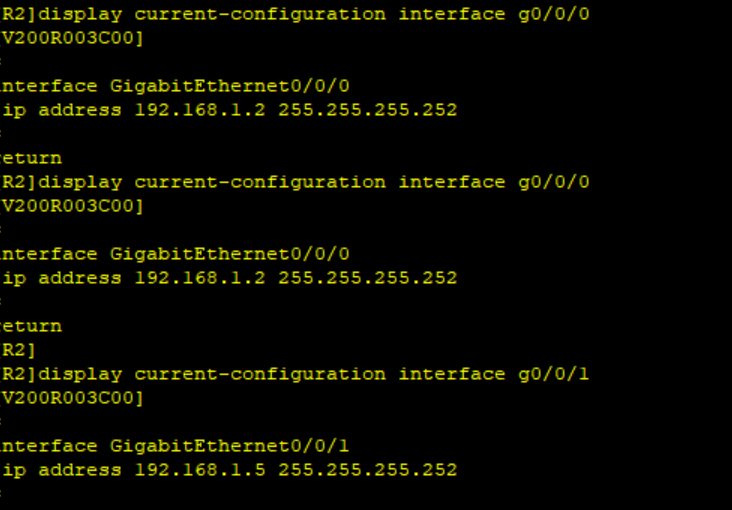

R2接口状态检查

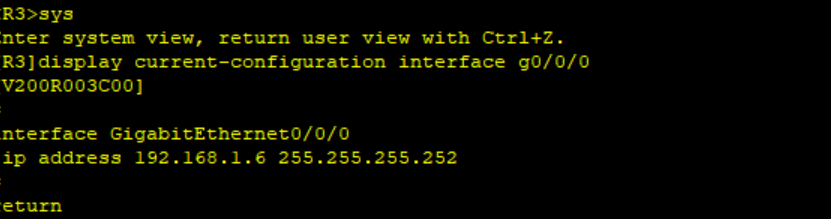

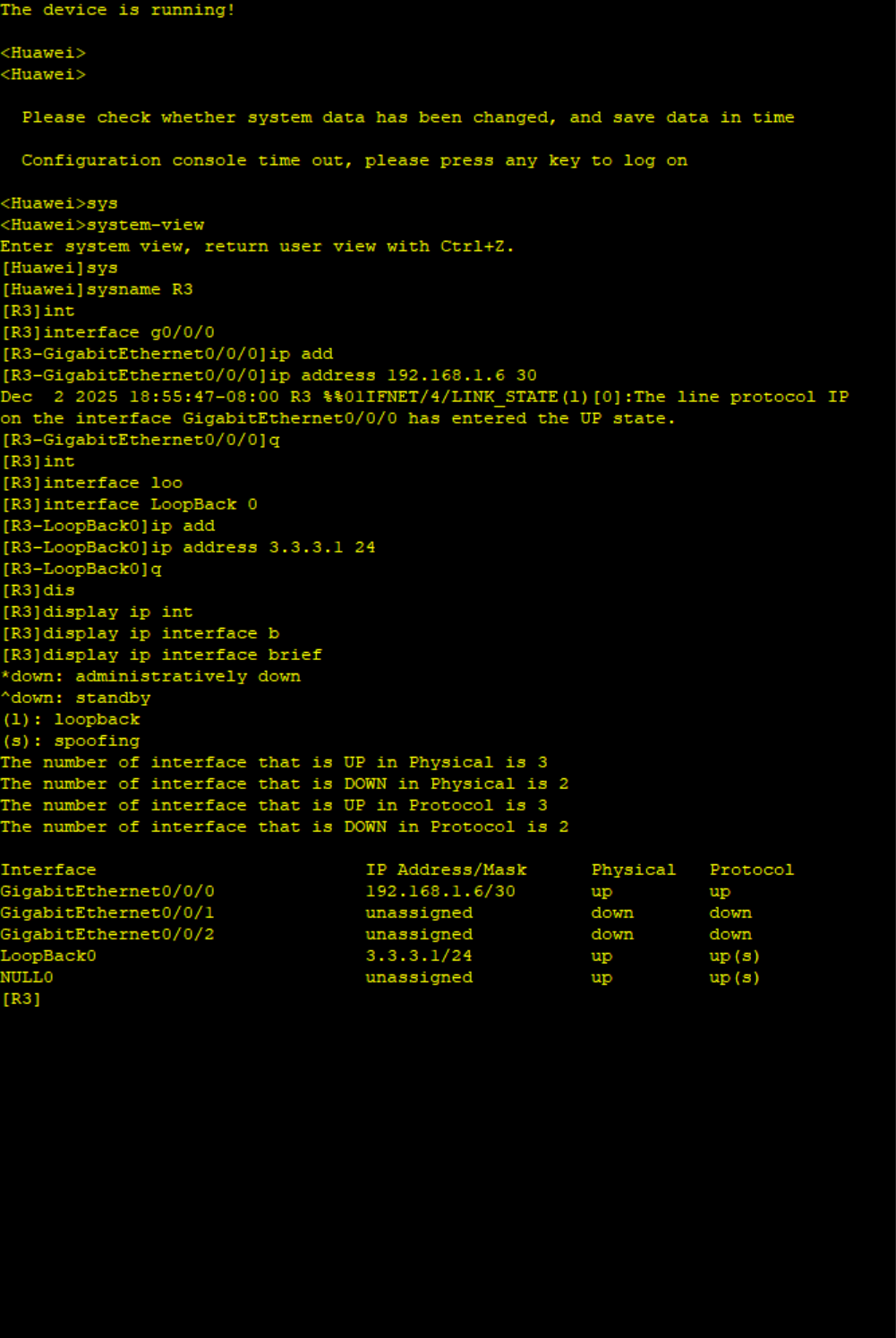

R3接口状态检查

二、RIP协议配置与路由发布

在确保底层IP连通性后，开始配置动态路由协议RIP。在系统视图下，启动RIP进程（例如进程1），并在此进程下宣告各路由器直连的网络（使用network命令），使其能够被RIP协议学习并传播给邻居。

R1上的RIP配置

R2上的RIP配置

R3上的RIP配置

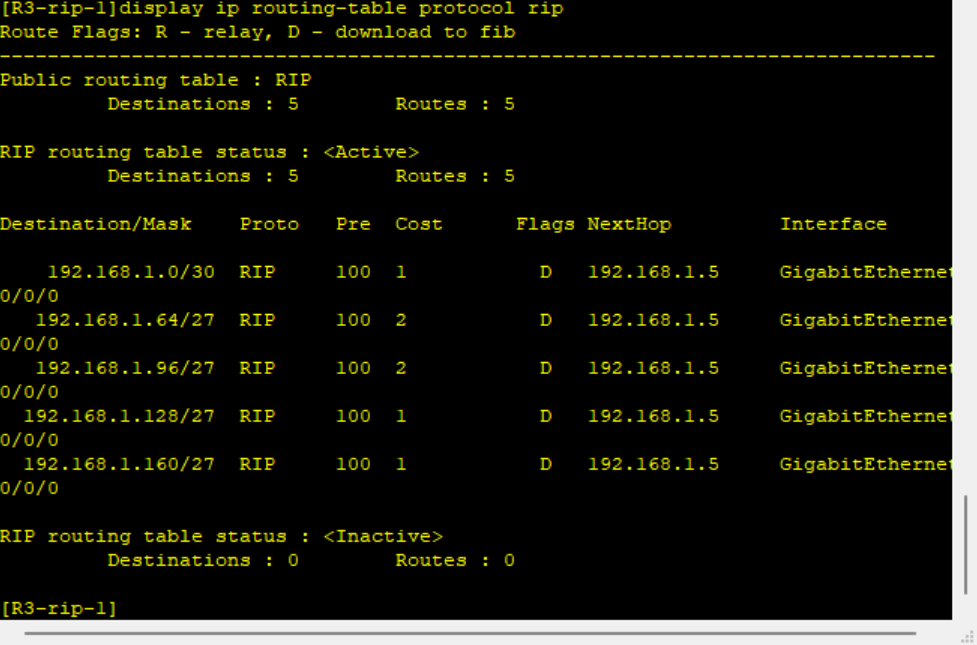

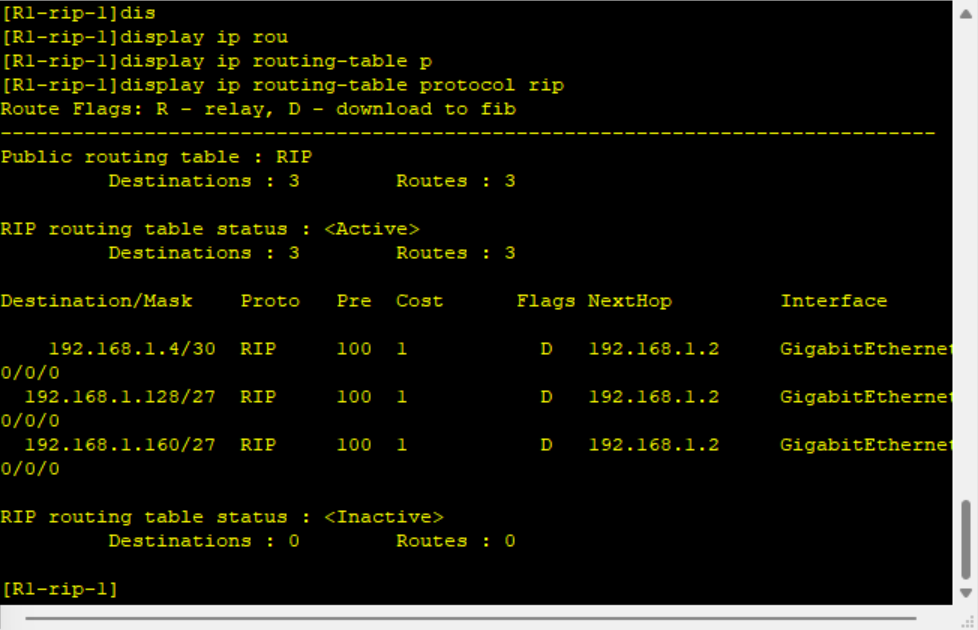

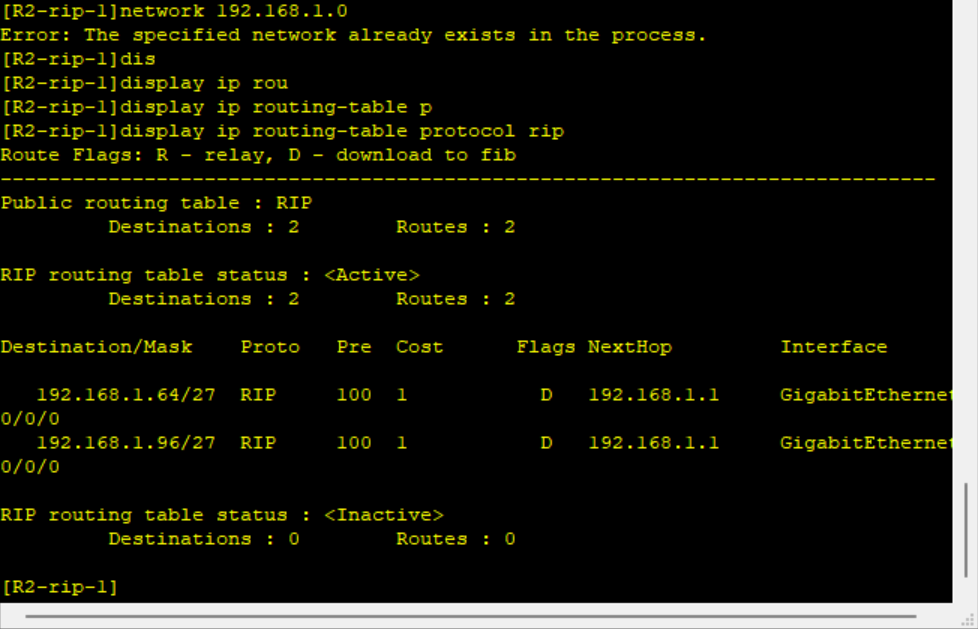

配置完成后，可以通过 display rip 1 route 命令查看通过RIP协议学习到的路由表，验证协议是否正常运行。

三、路由可达性验证

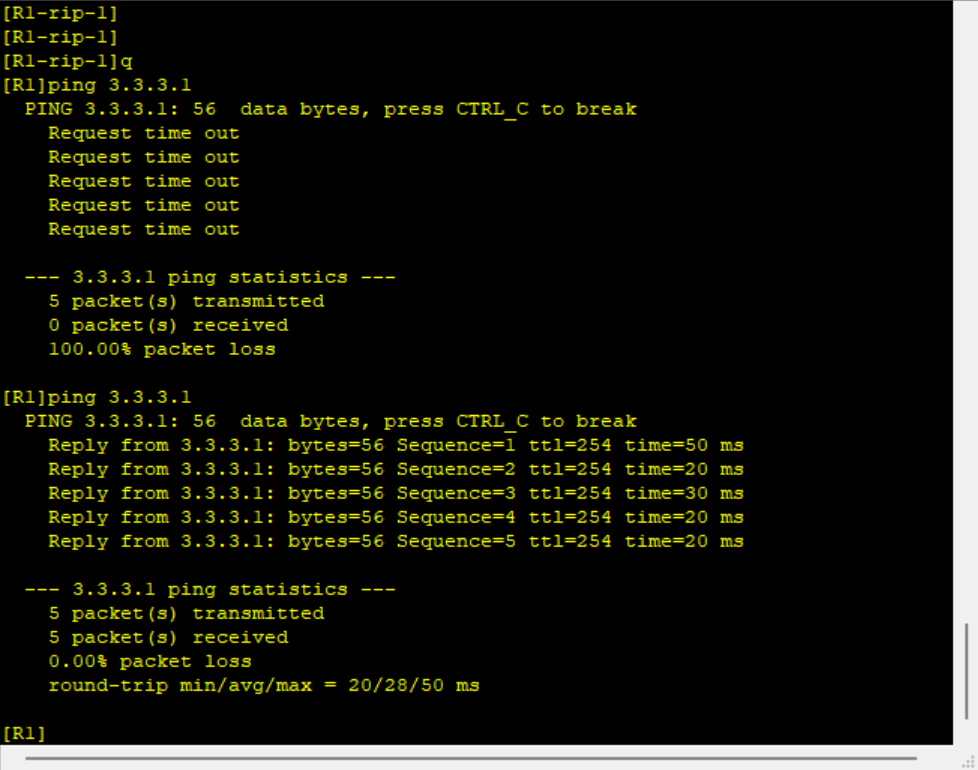

协议配置并收敛后，最直接的验证方式就是进行端到端的 ping 测试。例如，从R1的环回接口去 ping R3的环回接口地址。

ping -a 1.1.1.1 3.3.3.1

跨设备Ping测试结果

如上图所示，回显报文全部成功接收，这证明RIP协议已正确学习到了全网路由，实现了网络互通。

四、接口验证与计时器调整

RIP协议有多个计时器（如更新、失效、抑制时间）来控制路由信息的交换与老化。我们可以查看接口上的RIP详细信息来了解其当前状态。

查看RIP接口详细信息

RIP邻居关系查看

RIP全局数据库查看

为了更深入地观察协议行为，可以手动调整RIP的更新定时器，例如将更新时间缩短。这属于高级调优操作，通常用于特定的网络仿真或故障排查场景，是运维工作中需要掌握的能力。

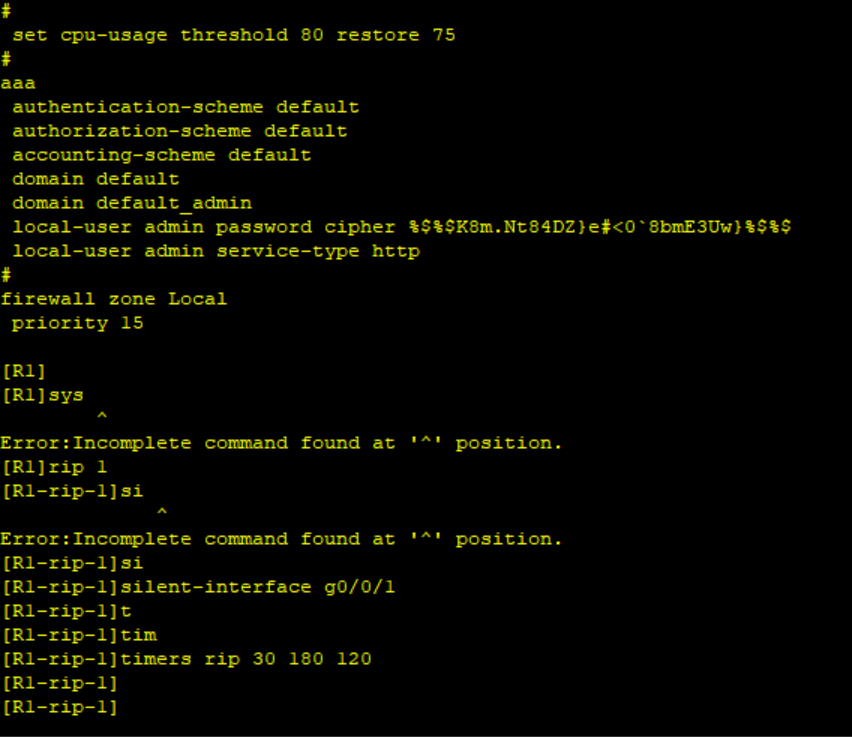

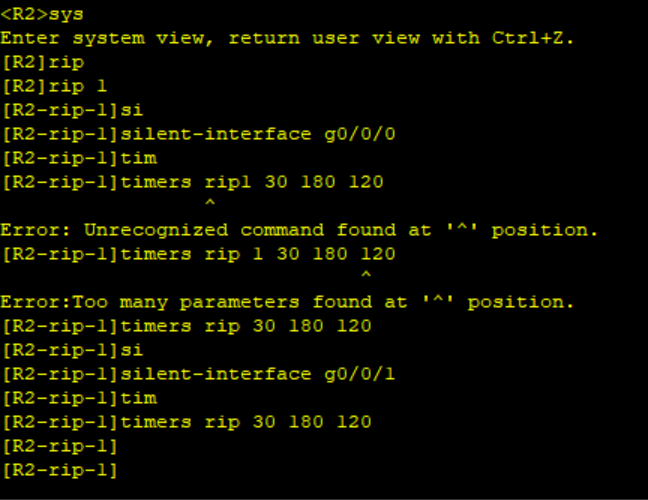

调整RIP定时器配置

调整后，再次查看接口信息，可以确认定时器参数已经生效。

验证调整后的定时器

总结

通过本实验，我们完整实践了在华为网络设备上部署RIP动态路由协议的全过程：从前期的IP地址规划与配置，到中期的RIP进程启用与网络宣告，再到最后的路由可达性测试与协议参数验证。整个过程清晰地展示了RIP协议如何通过周期性的广播/组播，实现自动的路由学习与维护，极大简化了中型网络的管理工作。
