综合网络实验：DNS、DHCP与Telnet服务在企业网络中的部署与验证

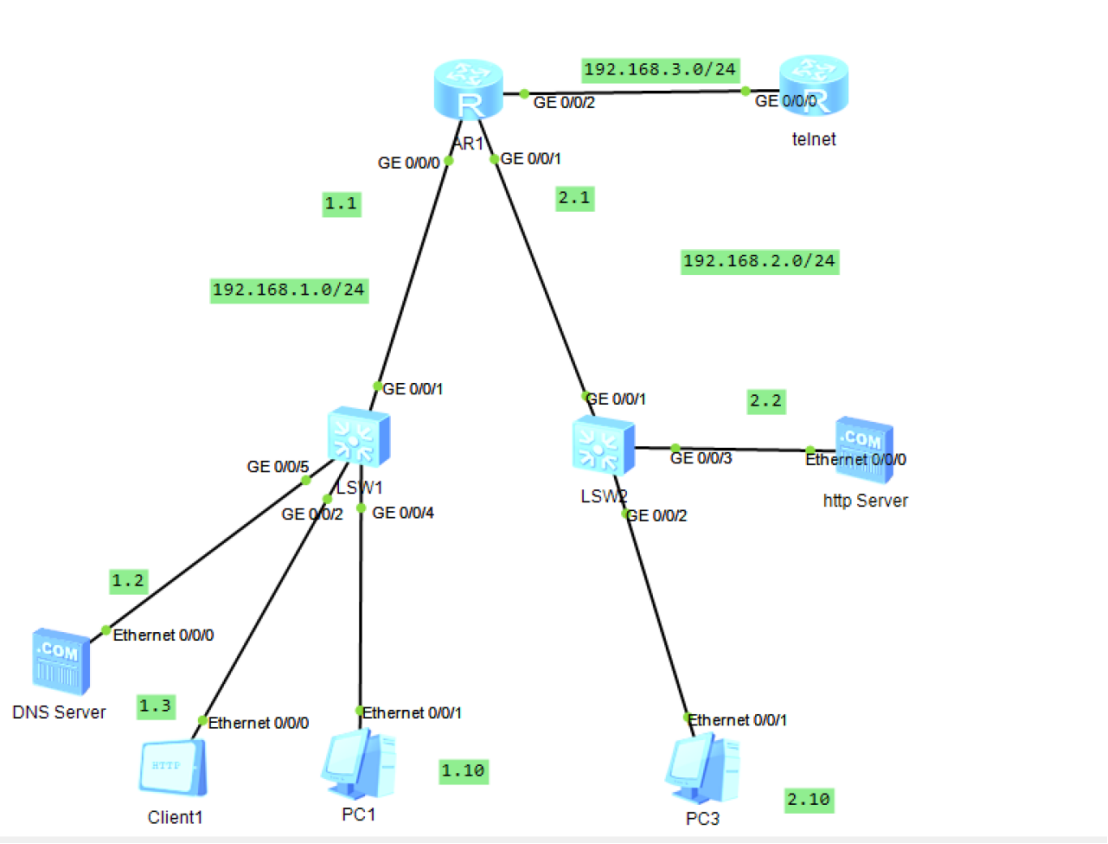

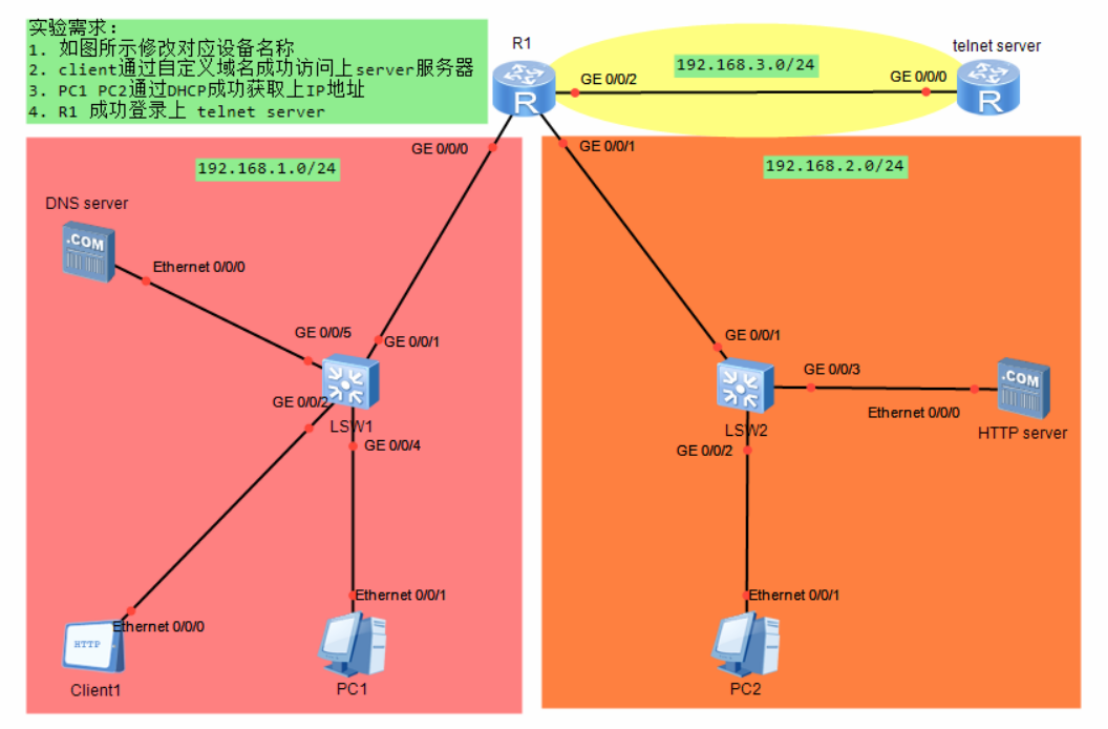

实验拓扑与环境

首先，我们通过实验拓扑图了解本次网络的整体结构。该网络包含路由器、交换机、DNS服务器、HTTP服务器、Telnet服务器及多个客户端，模拟了一个典型的企业网络环境。

实验核心需求

本次实验旨在完成一个集成了多种基础网络服务的综合配置，具体目标如下：

1. 网络设备命名：依据拓扑图修改对应网络设备的名称。
2. DNS域名解析：客户端(Client)能够通过自定义域名www.test.com成功访问HTTP服务器(Server)。
3. DHCP自动分配：位于不同广播域的PC1和PC2能够通过DHCP协议自动获取正确的IP地址。
4. Telnet远程管理：路由器R1能够成功远程登录到Telnet Server进行管理。

实验配置思路

实验的配置遵循从底层到上层、从基础到应用的逻辑顺序，这有助于进行有序的排错。深入的网络/系统知识对于理解配置背后的原理至关重要。

1. IP基础配置

根据拓扑图中已知的网段信息，为路由器、服务器及客户端配置正确的IP地址、子网掩码和网关，完成网络互通性的基础搭建，为后续服务配置提供条件。

2. DNS服务配置

为了实现域名访问，需要在DNS服务器上建立域名www.test.com到HTTP服务器IP地址192.168.2.2的映射（A记录），并确保客户端将DNS服务器地址配置为其域名解析服务器。

3. DHCP服务配置

由于PC1和PC2位于由路由器不同接口分隔的广播域中，需要在路由器R1上创建两个独立的DHCP地址池（a1和a2），分别对应两个子网（192.168.1.0/24 和 192.168.3.0/24），并配置相应的网关、DNS服务器和可分配的IP地址范围。

4. Telnet服务配置

在确保R1与Telnet Server之间IP层可达（可通过ping测试）的前提下，在Telnet Server上启用Telnet服务，并配置登录认证信息。随后，R1即可通过Telnet客户端进行远程登录。

实验验收与验证

以下将分步骤验证各项服务是否按预期工作，并提供关键的排错思路。

1. 验证网络设备IP地址配置

网络连通是所有服务的基础，首先应检查各网络接口的IP地址配置是否正确且处于活动状态。

R1接口状态验证
在路由器R1上使用 display ip interface brief 命令，查看其所有接口的IP地址配置及物理/协议状态。从下图可见，其G0/0/0、G0/0/1、G0/0/2接口均已配置正确IP且状态为UP。

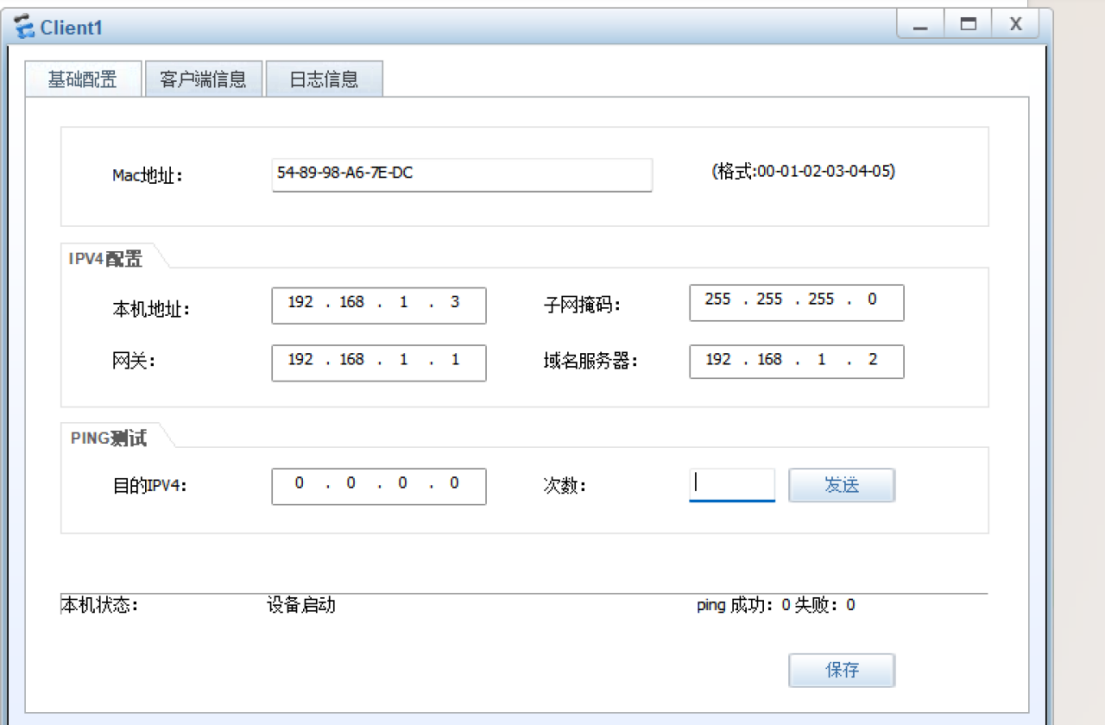

Client基础配置
验证客户端(Client)的IPv4地址、掩码及默认网关配置是否与拓扑图一致。

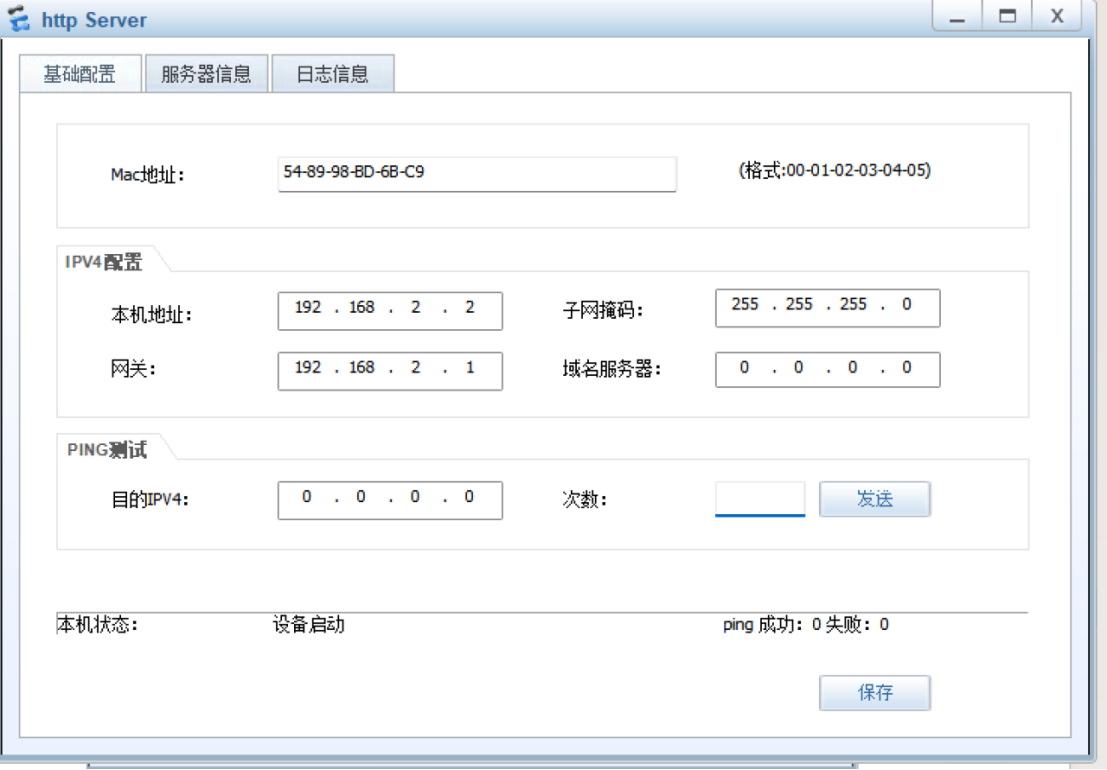

HTTP Server基础配置
验证HTTP服务器的基础网络配置及其服务状态（HTTP服务需点击“启动”）。

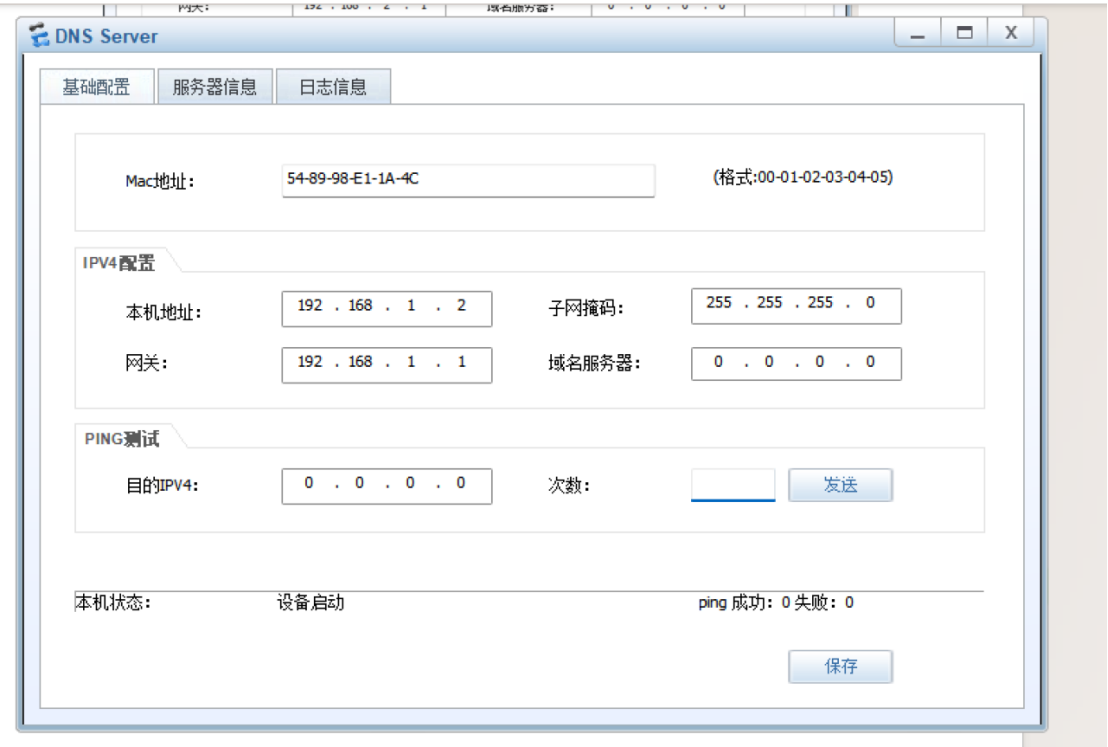

DNS Server基础配置
确认DNS服务器的IP、网关配置正确，并已在其“服务器信息”中添加了域名www.test.com到IP192.168.2.2的映射记录。

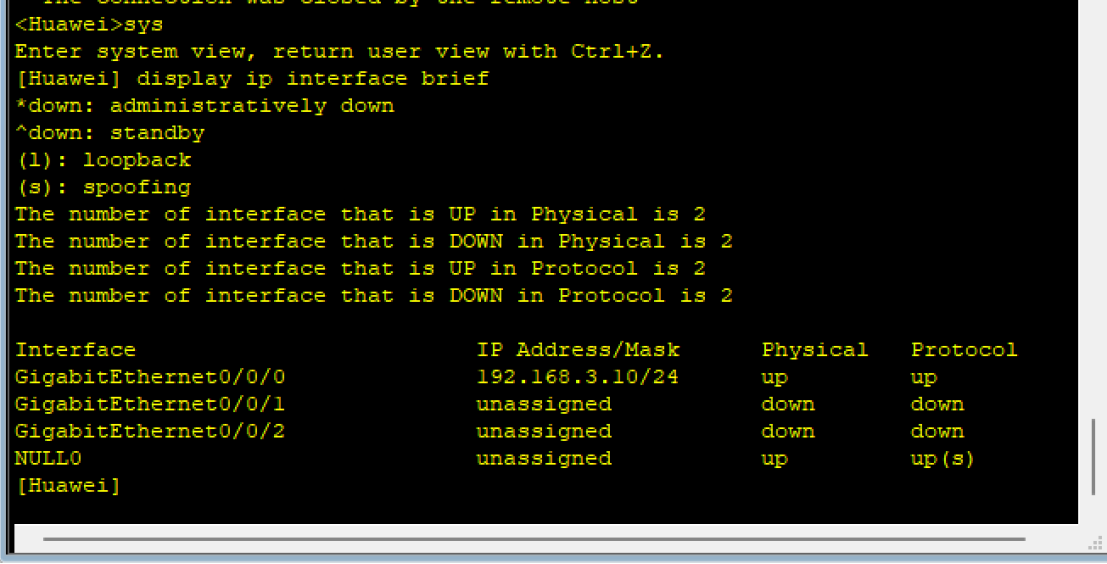

Telnet Server接口状态
在Telnet Server上使用 display ip interface brief 命令，确认其接口IP（192.168.3.10）配置无误。

2. 验证DNS域名解析与HTTP访问

本环节验证客户端能否通过IP和域名两种方式访问HTTP服务。

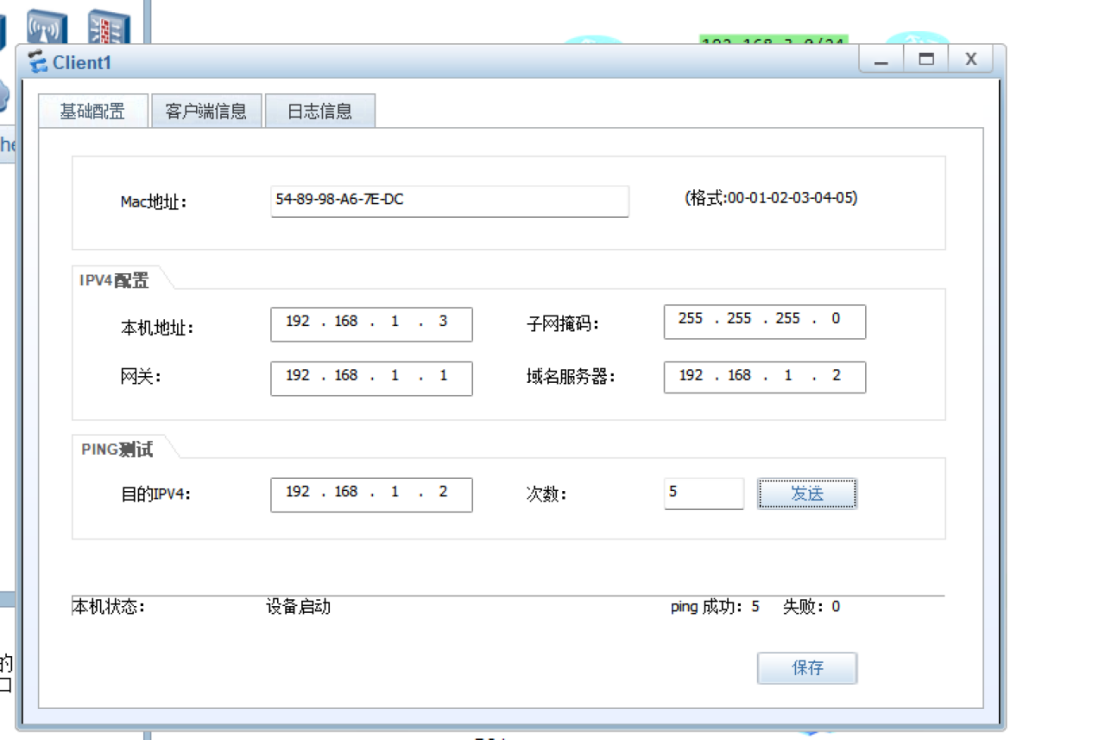

步骤一：测试网络连通性
在Client上ping HTTP服务器的IP地址192.168.2.2，确保底层网络畅通。若不通，需检查Client、Server及中间路由器R1的IP与网关配置。

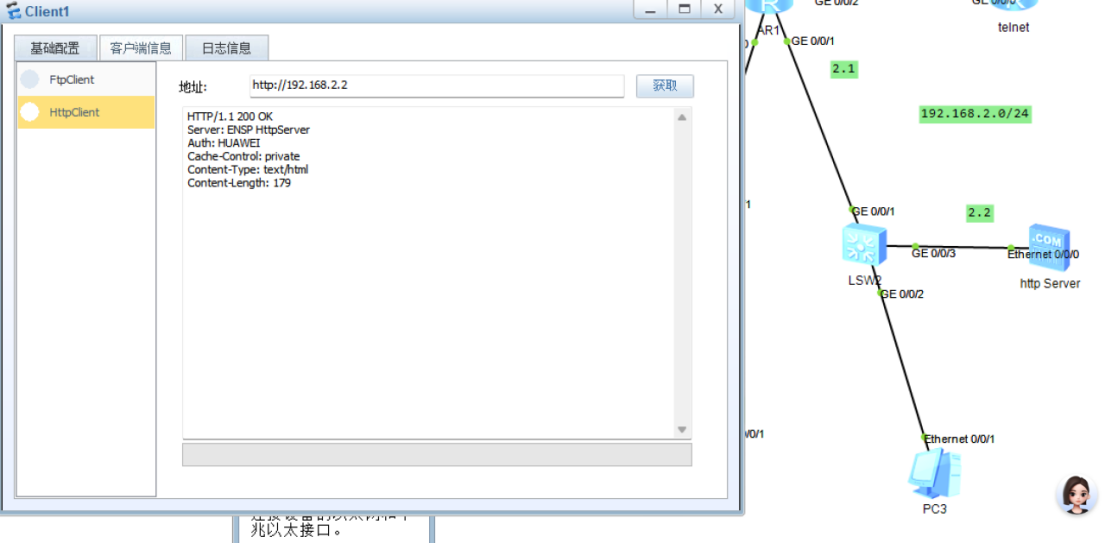

步骤二：通过IP地址访问HTTP服务
在Client的HTTP客户端工具中，输入服务器IP地址 http://192.168.2.2 进行访问。成功访问后，日志区会显示“HTTP/1.1 200 OK”等响应信息。

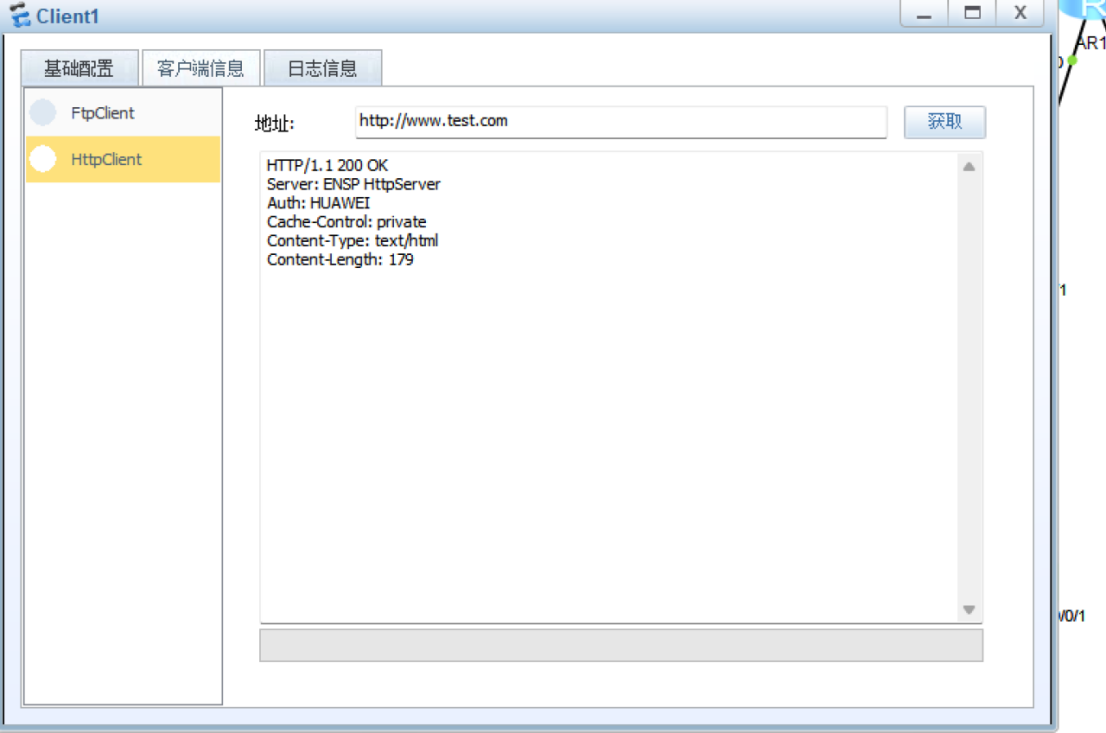

步骤三：通过域名访问HTTP服务
在HTTP客户端工具中，输入域名 http://www.test.com 进行访问。若同样能获得“200 OK”响应，则证明DNS解析服务配置成功。

3. 验证DHCP服务配置

验证DHCP地址池的配置以及客户端能否成功获取IP。

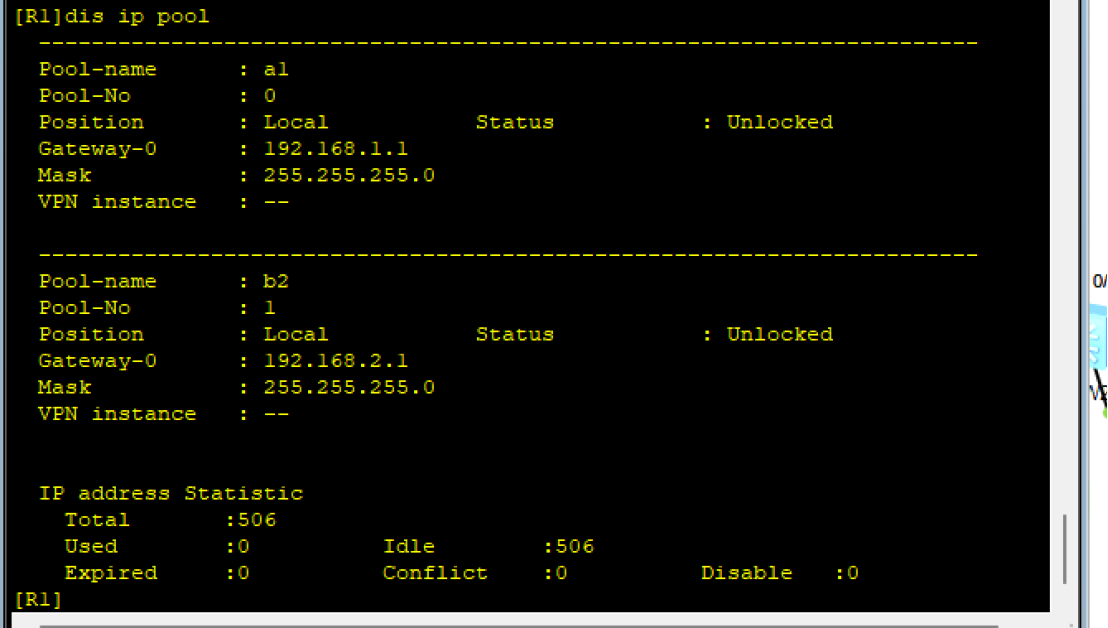

查看DHCP地址池
在R1上执行 display ip pool 命令，查看所有DHCP地址池的详细配置，包括池名称、关联网段、网关、DNS服务器和地址范围。下图显示a1和a2两个地址池配置正确。

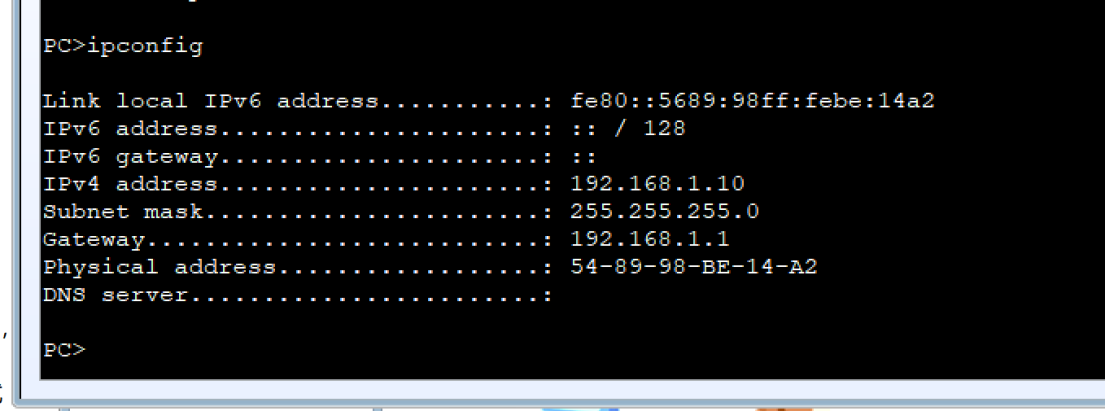

PC1获取IP情况
在PC1上执行 ipconfig 命令。从下图可见，PC1已成功从192.168.1.0/24网段获取到IP地址192.168.1.253，且网关和DNS服务器地址正确。

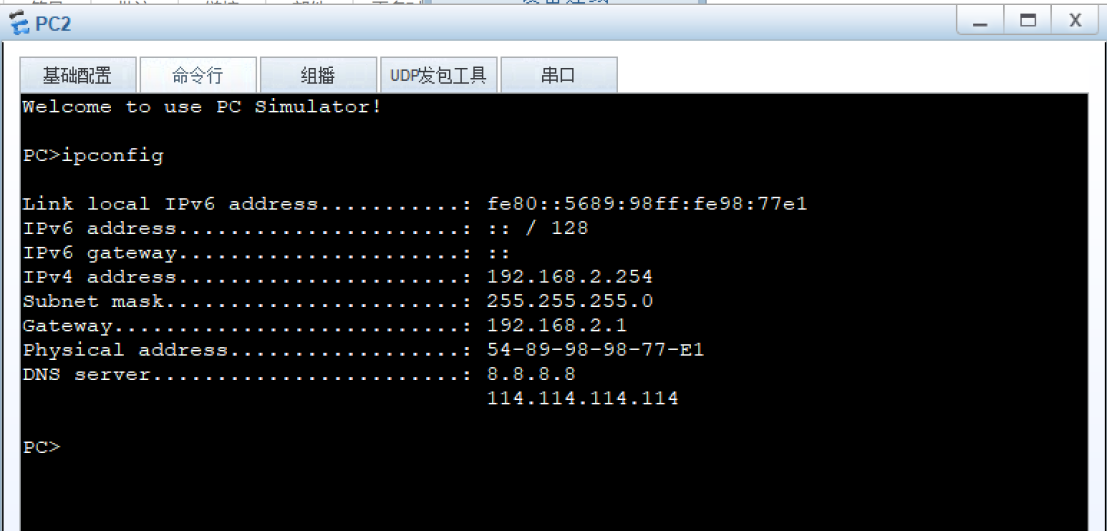

PC2获取IP情况
在PC2上执行 ipconfig 命令。结果显示，PC2已成功从192.168.3.0/24网段获取到IP地址192.168.3.253，配置符合预期。

4. 验证Telnet远程登录

最后验证路由器R1对Telnet Server的远程管理功能。

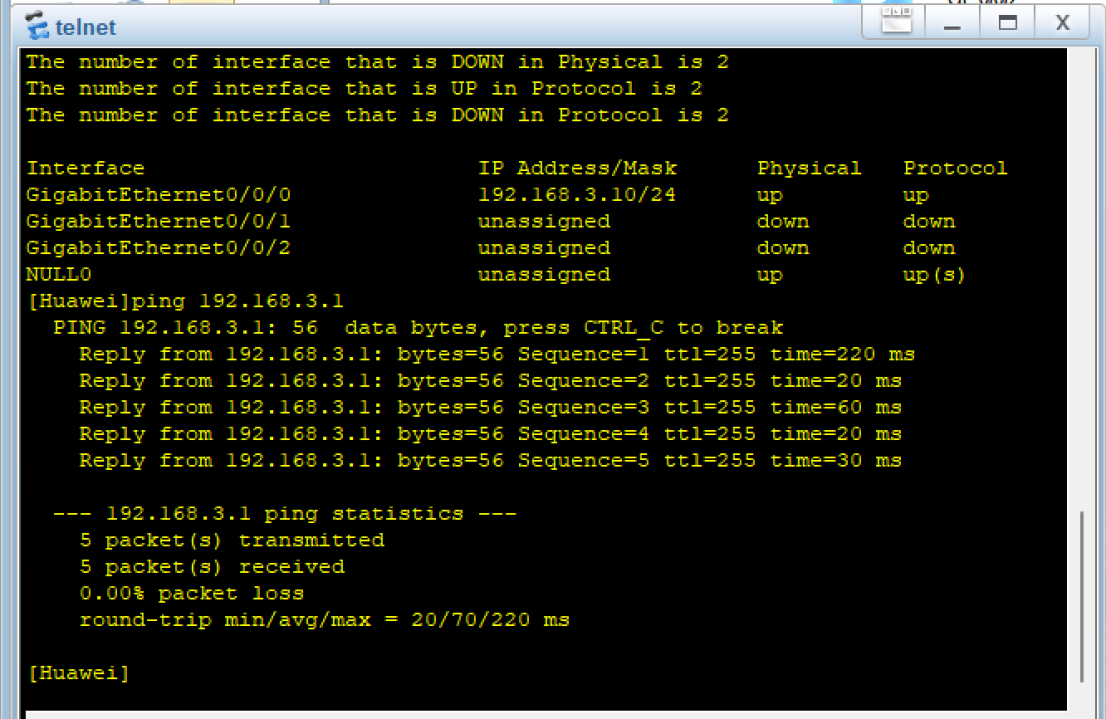

步骤一：测试与Telnet Server的连通性
在R1上ping Telnet Server的地址192.168.3.10，确保路由可达。

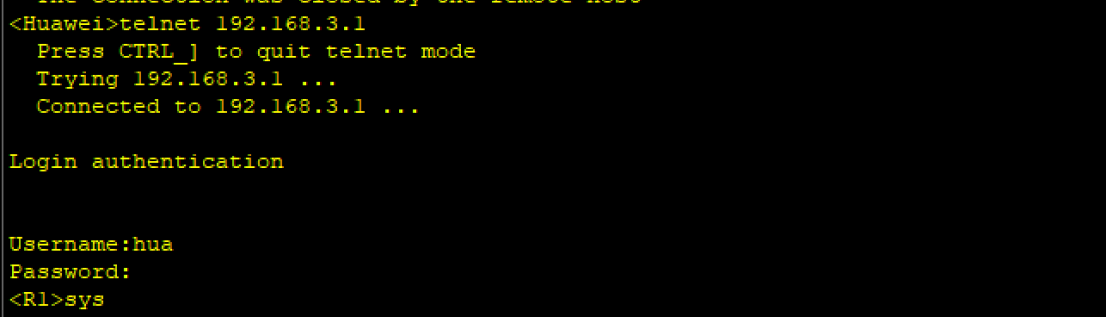

步骤二：执行Telnet远程登录
在R1的用户视图下，执行 telnet 192.168.3.10 命令。成功登录后，命令行提示符会从<R1>变为<Telnet Server>或其主机名，如下图所示，表明登录成功并已进入Telnet Server的设备视图。
