IPIP隧道原理与实战：在Linux中构建点对点及多节点覆盖网络

在之前的文章中，我们介绍了通过 TUN/TAP 设备实现 VPN 的基本概念。本文将深入实践，探讨如何在基于 Linux 的云计算环境中，利用 TUN 设备来搭建 IPIP 隧道。

正如前文所述，TUN 设备能够将一个三层（IP）数据包封装在另一个三层数据包中。通过 TUN 设备发出的数据包结构如下：

MAC: xx:xx:xx:xx:xx:xx
IP Header: <new destination IP>
IP Body:
  IP: <original destination IP>
  TCP: stuff
  HTTP: stuff

这就是典型的 IPIP 数据包。Linux 内核原生支持多种 IPIP 隧道类型，它们都依赖于 TUN 虚拟网络设备。我们可以使用 ip tunnel help 命令查看支持的模式和操作。

# ip tunnel help
Usage: ip tunnel { add | change | del | show | prl | 6rd } [ NAME ]
          [ mode { ipip | gre | sit | isatap | vti } ] [ remote ADDR ] [ local ADDR ]
          [ [i|o]seq ] [ [i|o]key KEY ] [ [i|o]csum ]
          [ prl-default ADDR ] [ prl-nodefault ADDR ] [ prl-delete ADDR ]
          [ 6rd-prefix ADDR ] [ 6rd-relay_prefix ADDR ] [ 6rd-reset ]
          [ ttl TTL ] [ tos TOS ] [ [no]pmtudisc ] [ dev PHYS_DEV ]

其中，mode 参数定义了不同的隧道封装类型：

1. ipip：最基础的 IPIP 隧道，在 IPv4 报文之上再封装一层 IPv4 报文。
2. gre：通用路由封装，定义了在任何网络层协议上封装其他网络层协议的机制，支持 IPv4 和 IPv6。
3. sit：此模式主要用于 IPv6-in-IPv4 隧道，即用 IPv4 报文封装 IPv6 报文。
4. isatap：站内自动隧道寻址协议，与 sit 类似，也用于 IPv6 隧道。
5. vti：虚拟隧道接口，一种 IPsec 隧道技术。

常用参数说明：

• ttl N：设置进入隧道的数据包的生存时间，N 为 1-255 的数字，默认为 inherit（继承）。
• tos T / dsfield T：设置进入隧道的数据包的服务类型字段，默认为 inherit。
• [no]pmtudisc：启用或禁用此隧道的路径 MTU 发现功能，默认启用。

注意：nopmtudisc 选项与固定的 ttl 值不兼容。如果设置了固定 ttl，路径 MTU 发现功能将自动启用。

点对点 (Point-to-Point) 模式

我们从基础的一对一隧道模式开始，演示如何在两台 Linux 主机间建立 IPIP 隧道，实现两个独立子网的互联。

开始前，请确保系统已加载 ipip 内核模块。可通过 lsmod | grep ipip 检查，若无输出，则使用 modprobe ipip 命令加载。

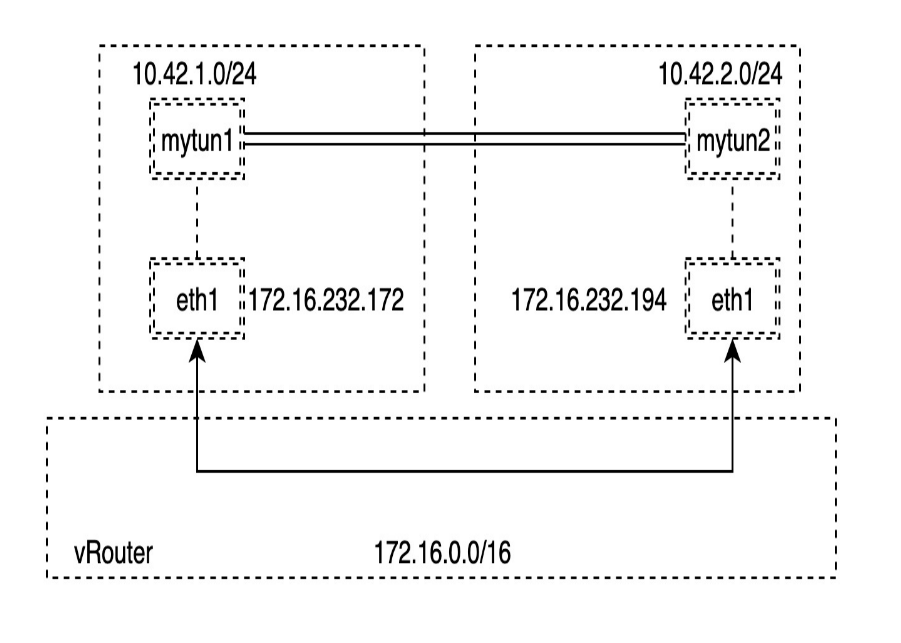

我们的目标拓扑如下图所示。主机 A 和 B 位于同一三层网络 172.16.0.0/16 中。我们将在两台主机上分别创建子网 10.42.1.0/24 和 10.42.2.0/24，并通过隧道连接它们。

首先，在节点 A 上创建网桥并设置 IP：

# ip link add name mybr0 type bridge
# ip addr add 10.42.1.1/24 dev mybr0
# ip link set dev mybr0 up

在节点 B 上执行类似操作，但使用子网 10.42.2.0/24：

# ip link add name mybr0 type bridge
# ip addr add 10.42.2.1/24 dev mybr0
# ip link set dev mybr0 up

接下来，分别在两台主机上创建并配置 TUN 隧道设备。

• 节点 A 操作：

  # modprobe ipip
  # ip tunnel add tunl0 mode ipip remote 172.16.232.194 local 172.16.232.172
  # ip addr add 10.42.1.1/24 dev tunl0
  # ip link set tunl0 up

• 节点 B 操作：

  # modprobe ipip
  # ip tunnel add tunl0 mode ipip remote 172.16.232.172 local 172.16.232.194
  # ip addr add 10.42.2.1/24 dev tunl0
  # ip link set tunl0 up

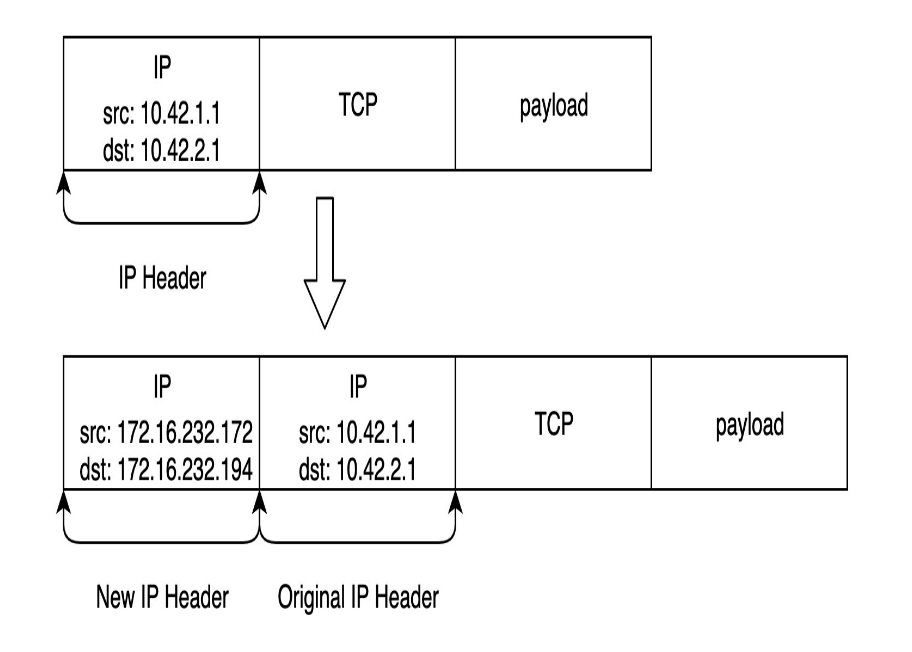

  上述命令创建了隧道设备 tunl0，并设置了隧道外层（公网）的本地与对端 IP 地址。内层地址则配置为各自的子网地址，数据包封装形式如下图所示。


为使子网互通，需要手动添加路由：

• 在节点 A 上：# ip route add 10.42.2.0/24 dev tunl0
• 在节点 B 上：# ip route add 10.42.1.0/24 dev tunl0

配置完成后，可以在节点 A 上 ping 节点 B 的子网网关进行测试：

# ping 10.42.2.1 -c 2
PING 10.42.2.1 (10.42.2.1) 56(84) bytes of data.
64 bytes from 10.42.2.1: icmp_seq=1 ttl=64 time=0.269 ms
64 bytes from 10.42.2.1: icmp_seq=2 ttl=64 time=0.303 ms

使用 tcpdump 可以在 tunl0 接口上捕获到明文的内层 ICMP 报文：

# tcpdump -n -i tunl0
22:38:28.268089 IP 10.42.1.1 > 10.42.2.1: ICMP echo request, id 6026, seq 1, length 64
22:38:28.268125 IP 10.42.2.1 > 10.42.1.1: ICMP echo reply, id 6026, seq 1, length 64

至此，点对点 IPIP 隧道搭建成功。若使用 GRE 等模式，可能需额外配置防火墙规则以允许协议通信，这在搭建 IPv6 隧道时更为常见。

一对多 (Point-to-Multipoint) 模式

上一节通过指定 remote 和 local 地址创建了点对点隧道。实际上，我们可以创建不指定对端地址的隧道，然后通过添加路由条目，让隧道根据路由目标自动完成封装和转发。这种模式在构建多节点覆盖网络时非常有用。

假设有三个节点 A、B、C 位于同一三层网络，IP 分别为：

A：172.16.165.33
B：172.16.165.244
C：172.16.168.113

我们需要为它们分配三个不同的子网：

A：10.42.1.0/24
B：10.42.2.0/24
C：10.42.3.0/24

与上例不同，我们创建网桥 mybr0 作为子网网关，模拟更接近实际 容器网络 的场景。以节点 A 为例：

# ip link add name mybr0 type bridge
# ip addr add 10.42.1.1/24 dev mybr0
# ip link set dev mybr0 up

在节点 B 和 C 上执行类似操作，分别使用 10.42.2.1/24 和 10.42.3.1/24。

接下来，在每个节点上创建 IPIP 隧道设备并配置路由，目标是让三个子网能全互联。

• 节点 A 配置：

  # modprobe ipip
  # ip tunnel add tunl0 mode ipip
  # ip link set tunl0 up
  # ip addr add 10.42.1.0/32 dev tunl0
  # ip route add 10.42.2.0/24 via 172.16.165.244 dev tunl0 onlink
  # ip route add 10.42.3.0/24 via 172.16.168.113 dev tunl0 onlink

• 节点 B 配置：

  # modprobe ipip
  # ip tunnel add tunl0 mode ipip
  # ip link set tunl0 up
  # ip addr add 10.42.2.0/32 dev tunl0
  # ip route add 10.42.1.0/24 via 172.16.165.33 dev tunl0 onlink
  # ip route add 10.42.3.0/24 via 172.16.168.113 dev tunl0 onlink

• 节点 C 配置：

  # modprobe ipip
  # ip tunnel add tunl0 mode ipip
  # ip link set tunl0 up
  # ip addr add 10.42.3.0/32 dev tunl0
  # ip route add 10.42.1.0/24 via 172.16.165.33 dev tunl0 onlink
  # ip route add 10.42.2.0/24 via 172.16.165.244 dev tunl0 onlink

配置要点解析：

1. 隧道设备 IP 使用 /32 掩码：将 tunl0 的地址设置为如 10.42.1.0/32，是为了避免二层 ARP 问题。这确保了该地址不属于任何广播域，内核不会为其发起或响应 ARP 请求，从而防止了多个节点的隧道接口因共享同一子网IP但MAC不同而导致的二层通信混乱。一些容器网络方案（如 Calico 的某些模式）也采用此思路。
2. 使用 onlink 路由参数：onlink 参数告知内核，即使下一跳地址（如 172.16.165.244）不在隧道接口的直接连接网络中，也认为它是“在链路上”的，这对于在复杂路由环境中建立覆盖隧道至关重要。

配置完成后，即可在任一节点上测试与其他子网的连通性，例如从节点 A ping 节点 B 和 C 的网关：

# ping 10.42.2.1 -c 2
# ping 10.42.3.1 -c 2

测试成功表明一对多的 IPIP 覆盖网络已正常工作。

工作原理浅析

通过 tcpdump 在节点 B 或 C 的 tunl0 接口抓包，可以看到明文的 ICMP 请求/应答，其源地址是节点 A 隧道接口的 /32 地址（如 10.42.1.0）。

从一对多隧道的配置过程可以推断，Linux 的 ipip 模块会根据路由表信息，将去往特定目的网段（内层IP）的数据包，自动封装到一个新的 IP 数据包中，其外层目的 IP 就是路由中指定的 via 地址。

那么封装好的数据包在对端如何被解封装呢？关键在于内核协议栈的处理。当网卡收到一个协议号为 IPPROTO_IPIP (4) 的数据包时，内核会将其递交给 ipip 模块的接收处理函数。该函数会剥离外层 IP 头，将内层的原始 IP 数据包重新“注入”到协议栈的输入流程中，进行第二次路由决策并最终送达目标应用。这个过程类似于一个“虚拟的网卡”收到了一个数据包。

以上仅为原理性描述，详细实现可参考 Linux 内核源码中 net/ipv4/ipip.c 等相关文件。
