iOS内存管理深入解析：SideTables、自动释放池与循环引用底层机制

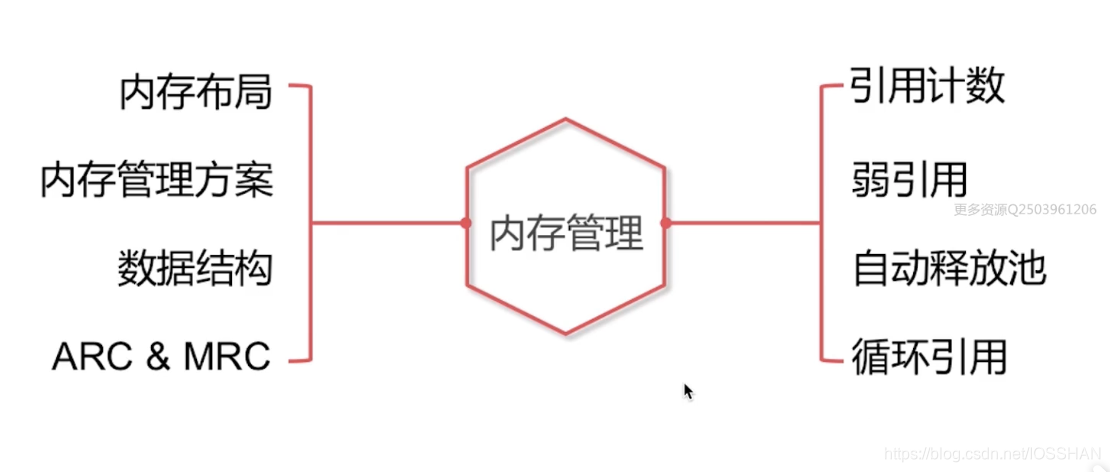

本文将对iOS的内存管理机制进行一次深入的底层探索，涵盖从基础的内存布局到复杂的SideTables、自动释放池实现原理，并详细分析循环引用的成因与解决方案。

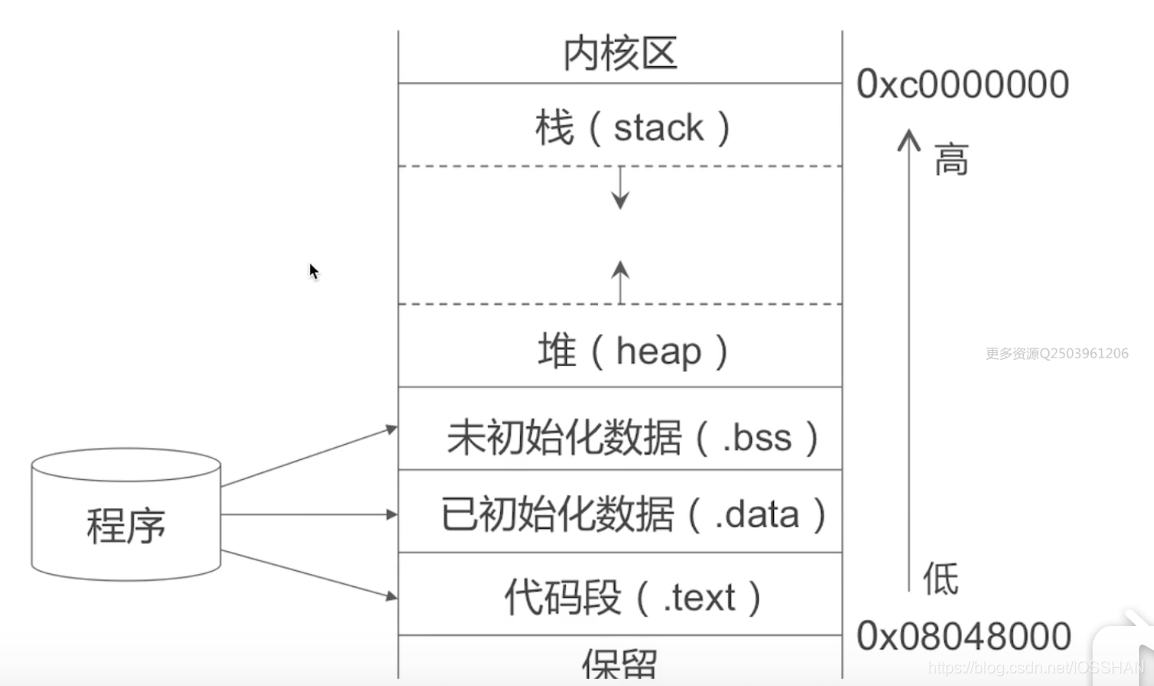

内存布局

程序的内存通常被划分为以下几个区域：

• 栈（Stack）：由编译器自动分配释放，存放函数的参数值、局部变量值等。方法调用就在此区域进行。

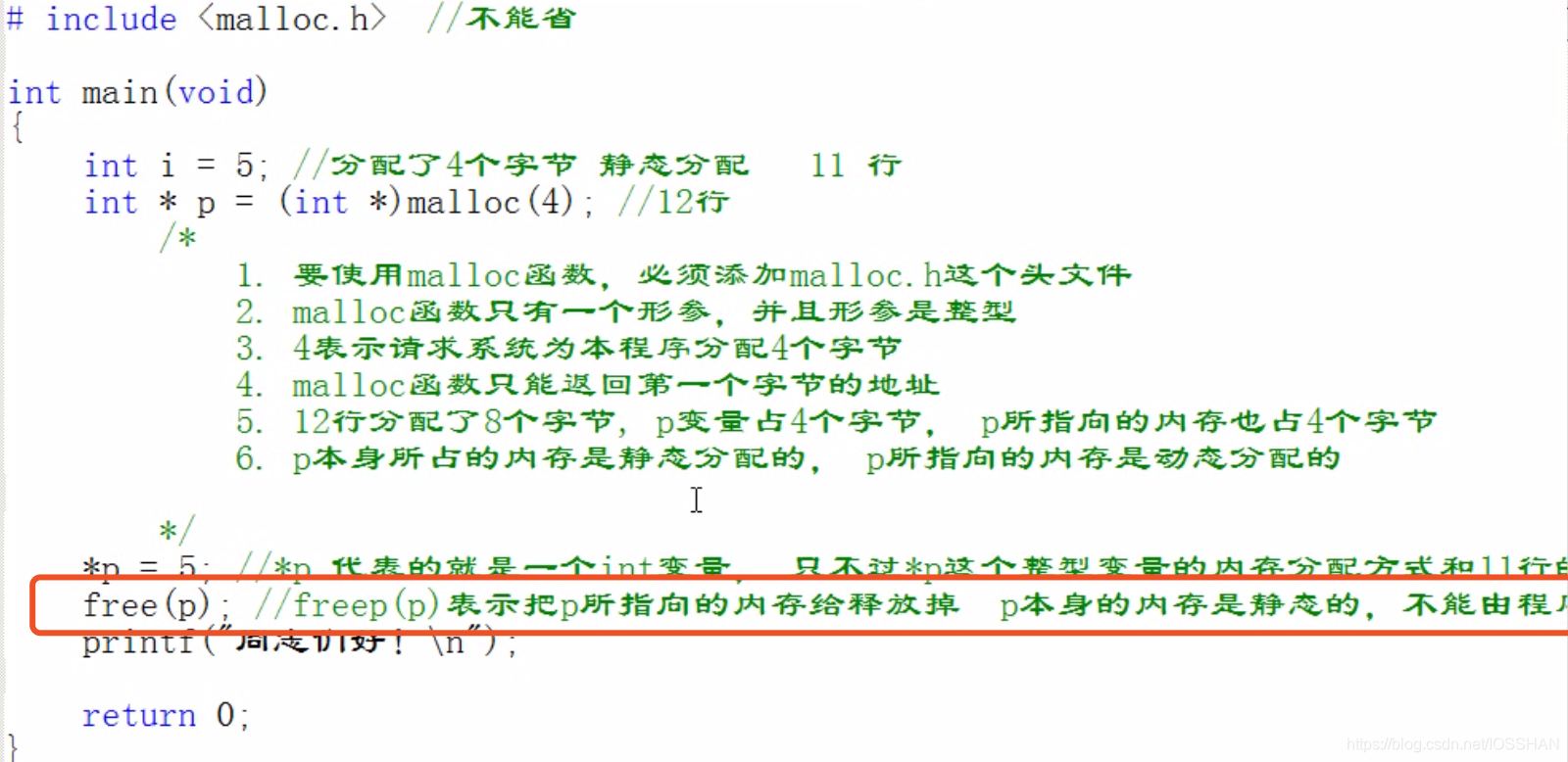

• 堆（Heap）：由程序员分配和释放，通过 alloc、new 等操作创建的对象都存放在这里。
• BSS段：存放未初始化的全局变量和静态变量。
• 数据段（Data）：存放已初始化的全局变量和静态变量。
• 代码段（Text）：存放程序的可执行代码。

理解程序的基础网络/系统内存布局是分析高级内存管理机制的前提。

内存管理方案

iOS系统针对不同场景，提供了多样化的内存管理方案，主要有以下三种：

1. Tagged Pointer：用于存储如NSNumber等小对象，将数据直接存放在指针地址中。
2. NONPOINTER_ISA：在64位架构下，isa指针的部分比特位被用于存储引用计数等额外信息，而不仅仅是指向类对象的地址。
3. 散列表（SideTables）：这是我们通常讨论的引用计数和弱引用管理机制的核心，包含引用计数表和弱引用表。

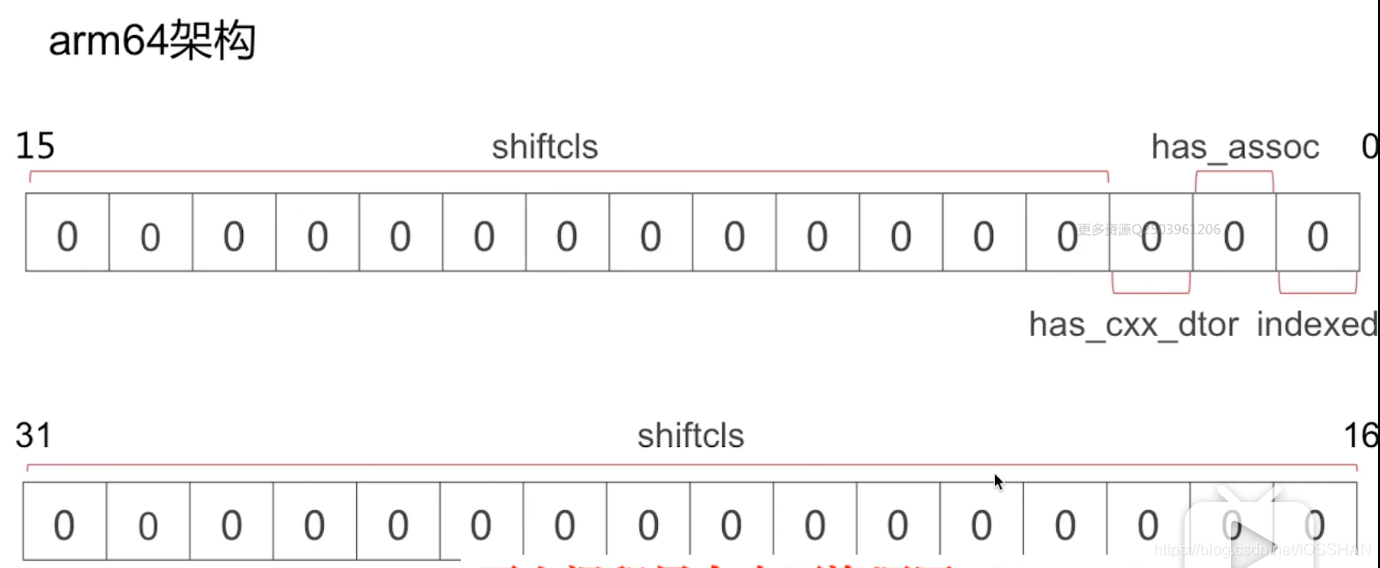

NONPOINTER_ISA

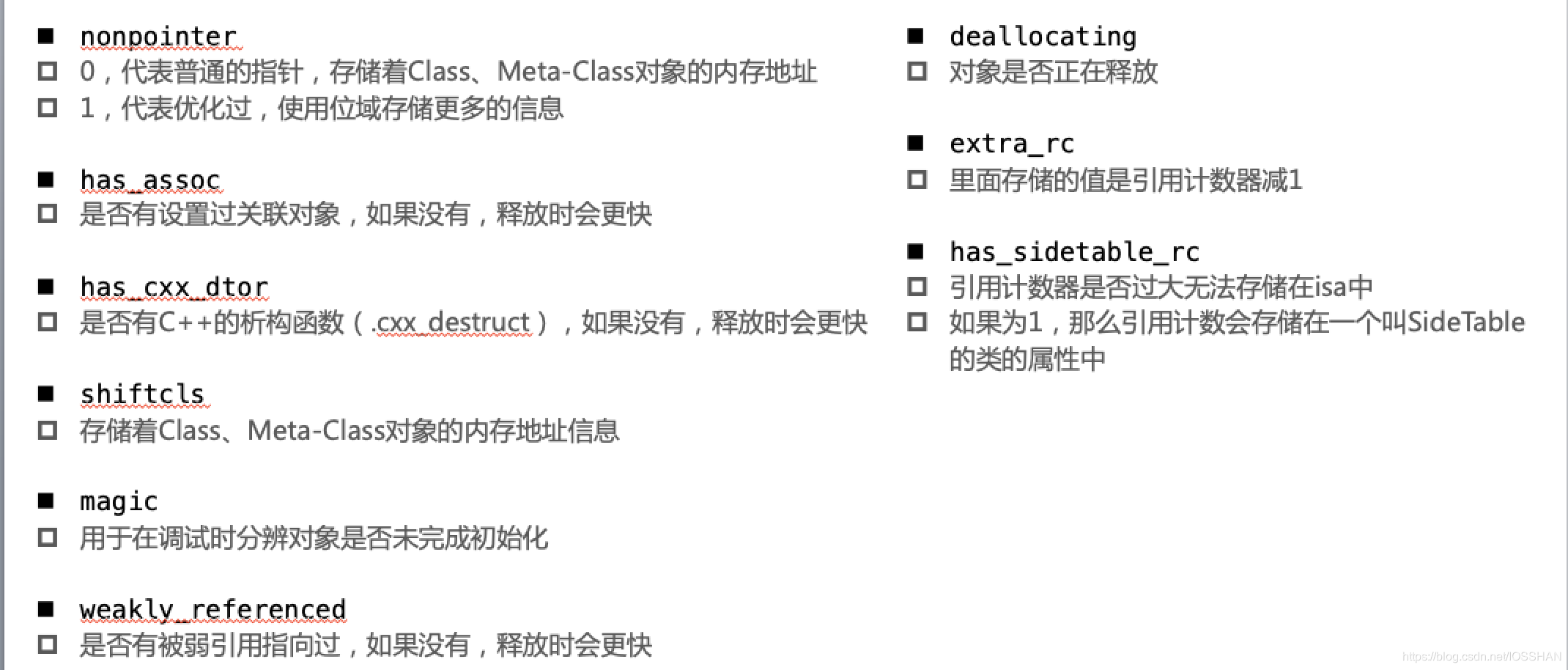

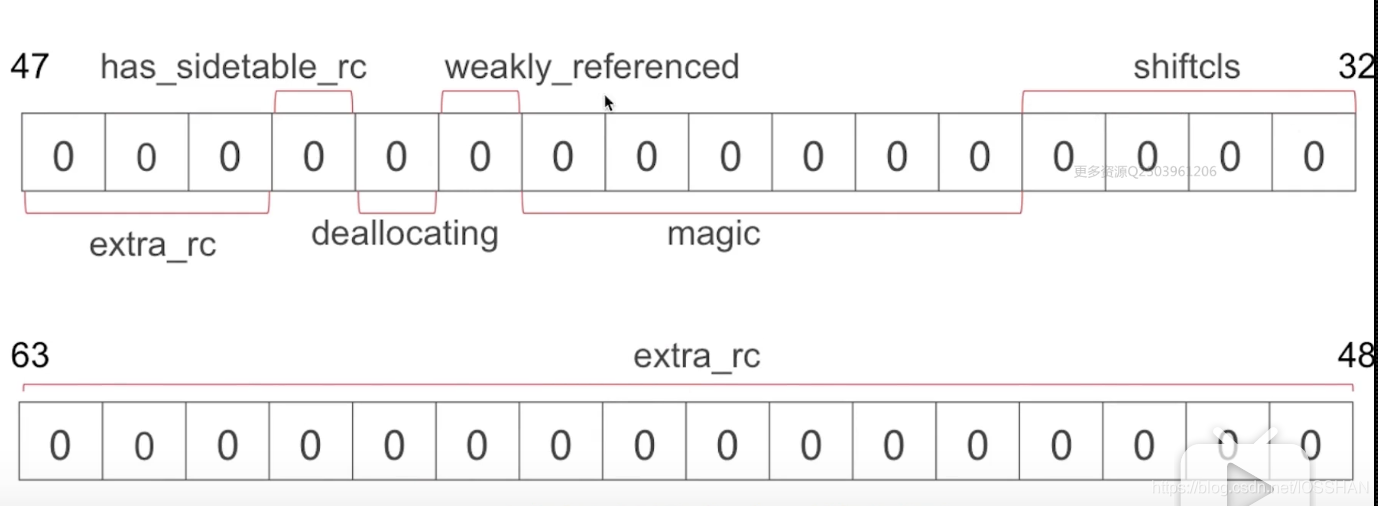

NONPOINTER_ISA 利用64位指针的富裕空间，在 isa 中内嵌了对象的引用计数（extra_rc）、是否拥有弱引用等信息，这是对内存和性能的一种优化。

散列表（SideTables）方式

当 NONPOINTER_ISA 的存储空间不足以存放引用计数时，或者需要管理弱引用时，系统就会使用散列表。

其核心数据结构是 SideTable：

struct SideTable
{
    spinlock_t slock;        // 保证原子操作的自旋锁
    RefcountMap refcnts;     // 引用计数哈希表
    weak_table_t weak_table; // 弱引用哈希表
}

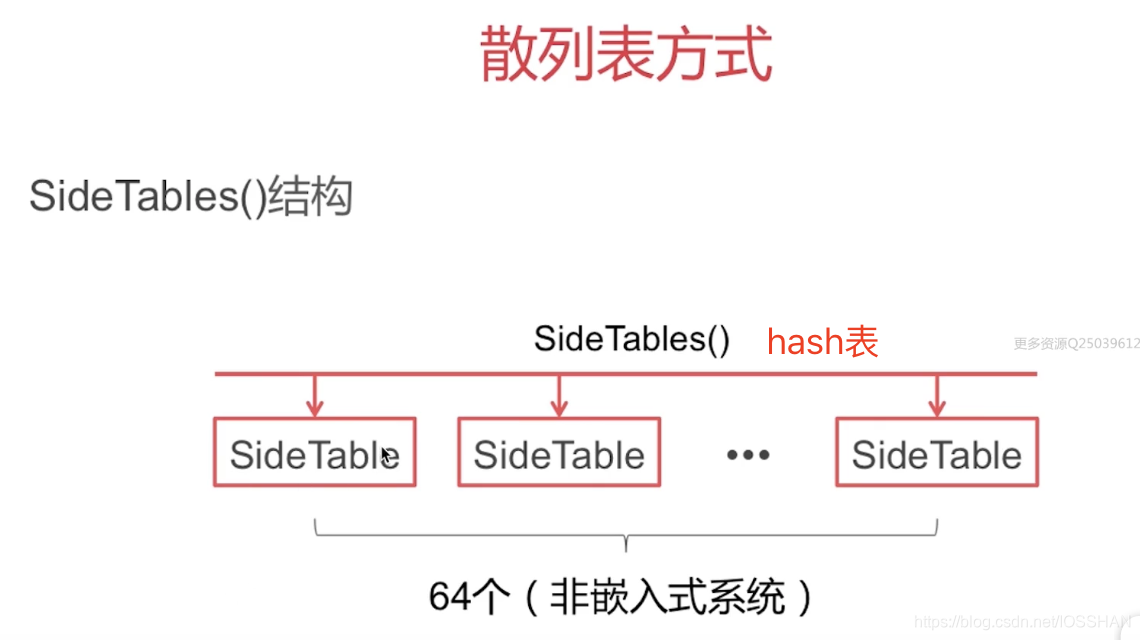

SideTables的存储与本质

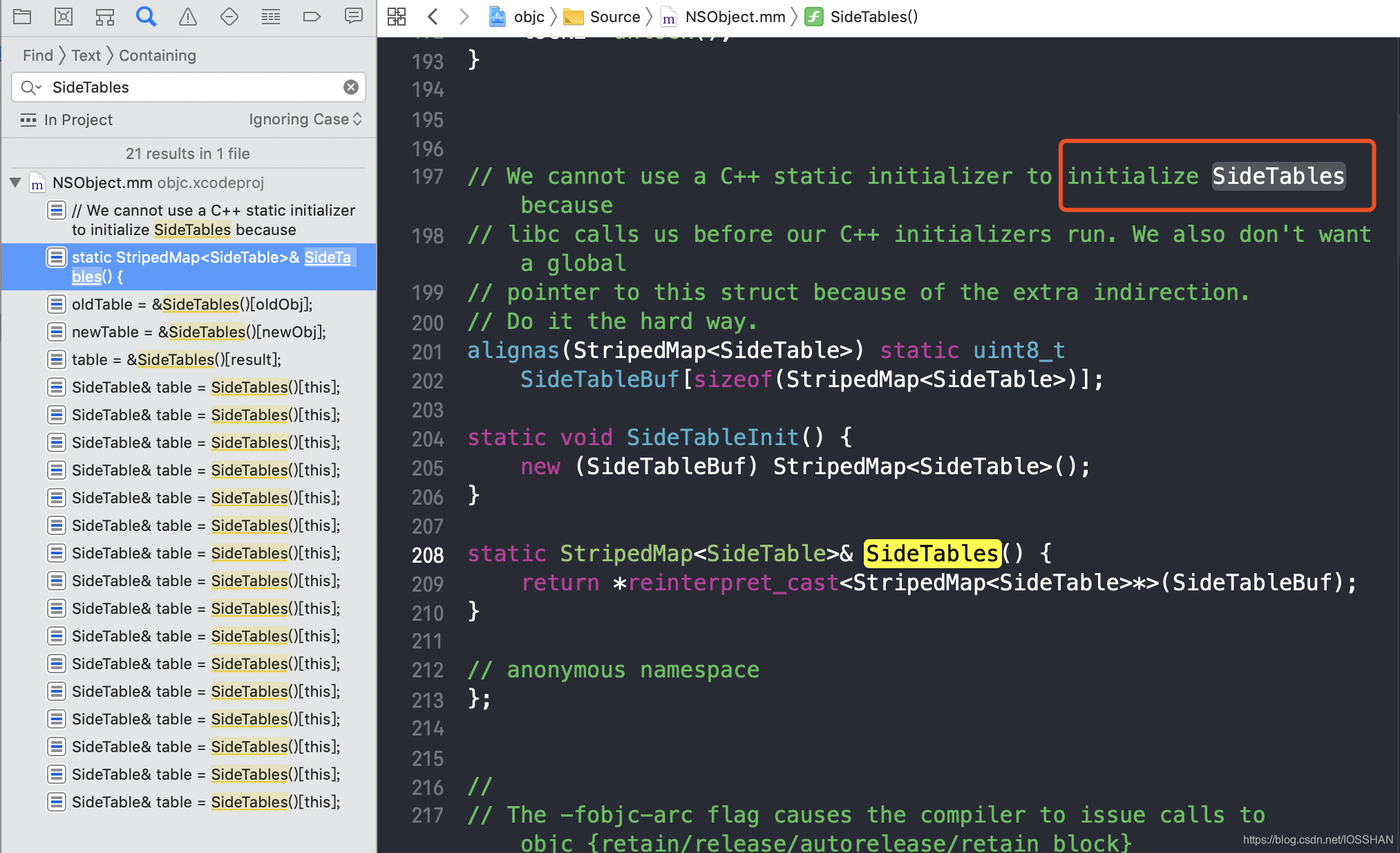

在Runtime源码中，SideTables 是通过一个静态函数返回的。

// We cannot use a C++ static initializer to initialize SideTables because
// libc calls us before our C++ initializers run. We also don‘t want a global
// pointer to this struct because of the extra indirection.
// Do it the hard way.

注释说明，由于初始化时机问题，不能使用C++静态初始化器，也没有使用全局指针。

static StripedMap<SideTable>& SideTables() {
    return *reinterpret_cast<StripedMap<SideTable>*>(SideTableBuf);
}

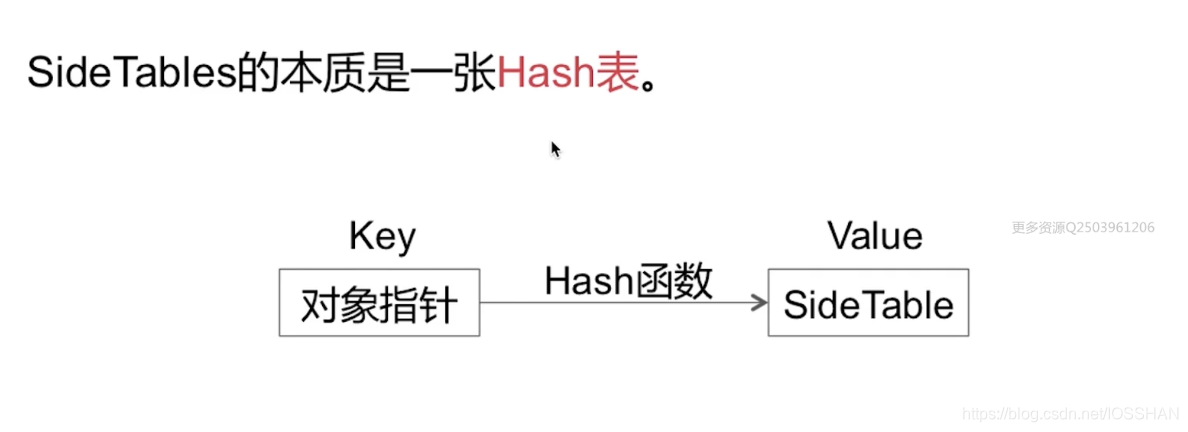

StripedMap 是一个以 void* 为键（Key），模板类型 T（这里是 SideTable）为值（Value）的映射表。因此，SideTables() 本质上是一个全局的哈希表。

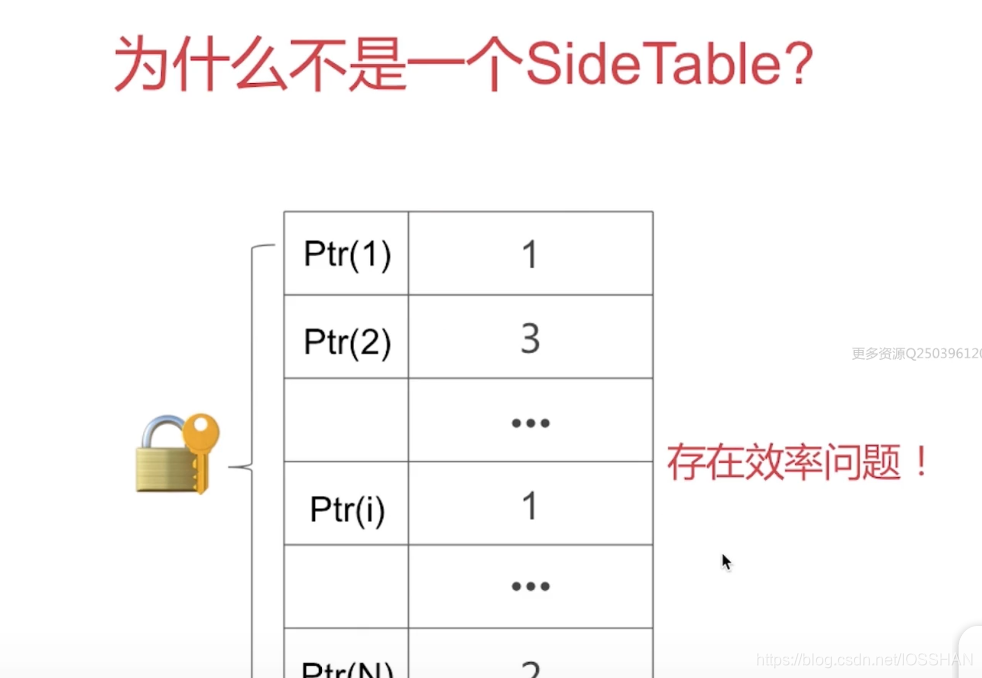

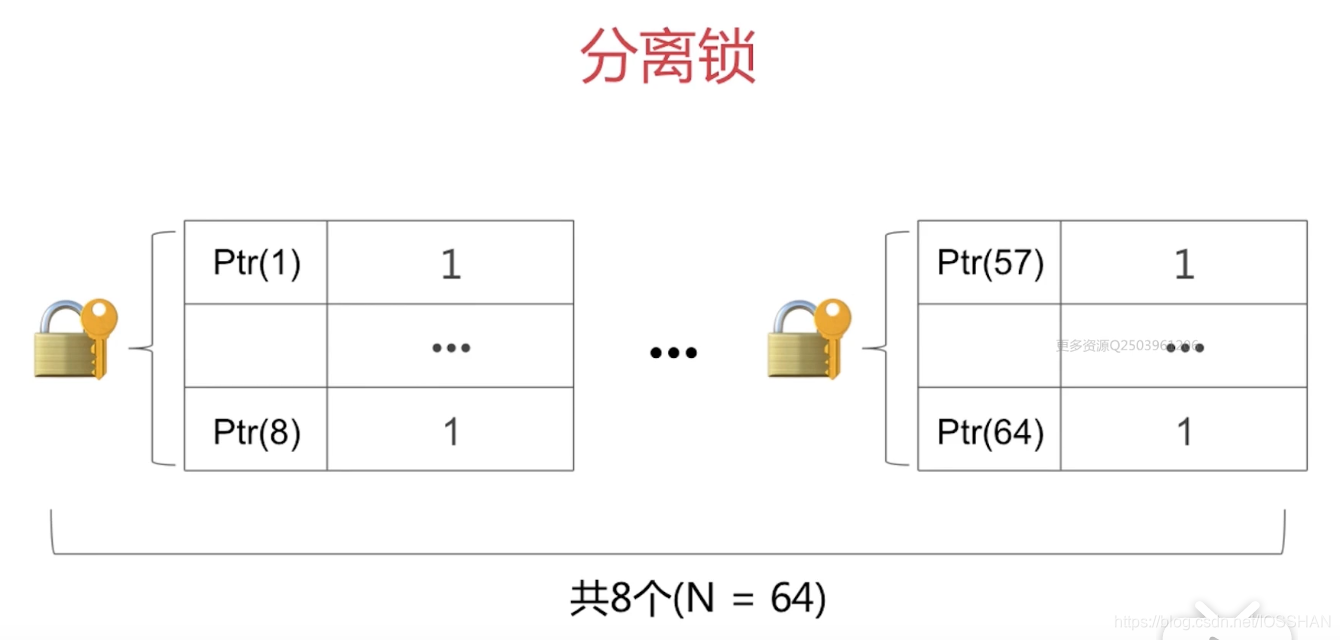

为什么需要多个SideTable？（分离锁技术）

如果全局只有一个 SideTable，那么任何线程对任何对象进行引用计数操作时，都需要对这张大表加锁，这会引发严重的效率问题。

为了解决这个问题，系统采用了 分离锁 技术。将一张大表拆分成多个（例如64个）SideTable。这样，对不同 SideTable 中对象的操作就可以并行进行，大大提升了并发性能。

如何快速定位对象所属的SideTable？

系统通过哈希函数，将对象的内存地址映射到固定的 SideTable 索引上，实现快速分流。

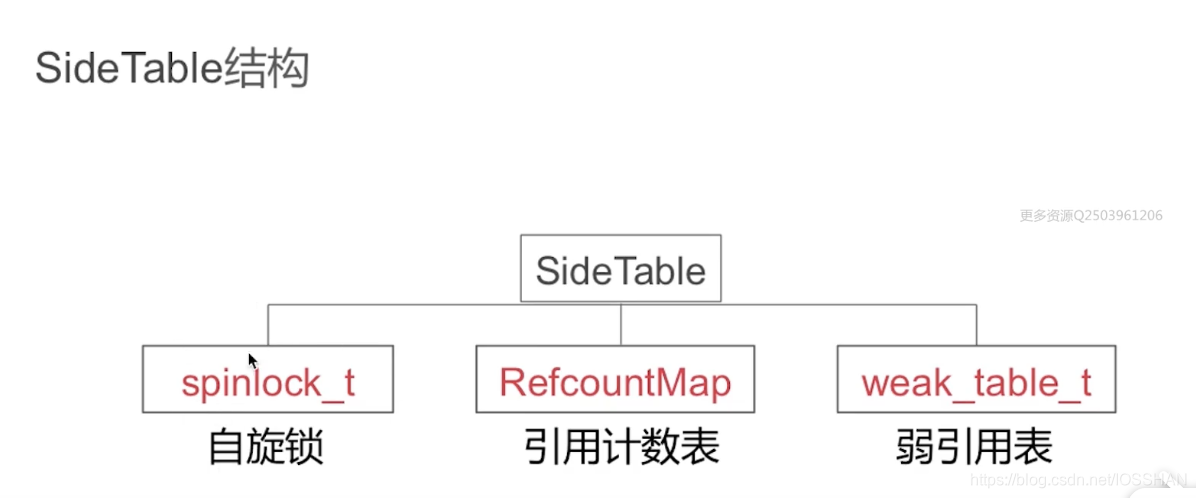

SideTable的数据结构详解

回顾 SideTable 的三个成员：

1. spinlock_t slock：自旋锁，适用于轻量、快速的访问场景。
2. RefcountMap refcnts：引用计数表。
3. weak_table_t weak_table：弱引用表。

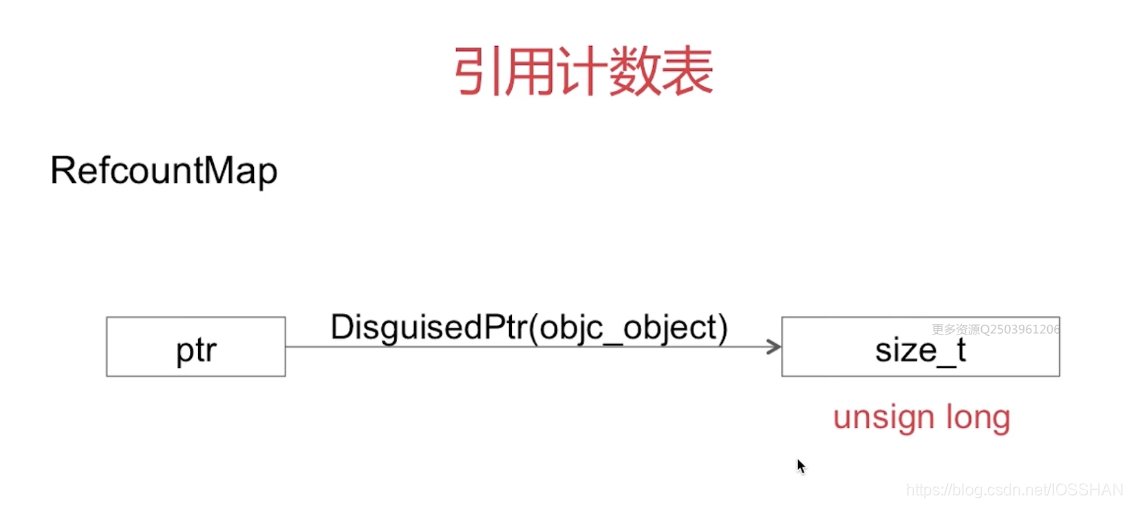

RefcountMap 引用计数表

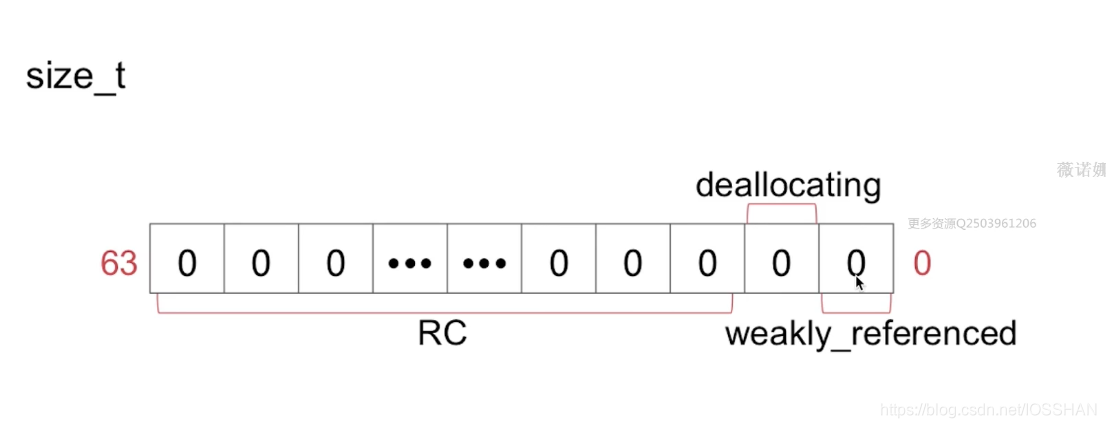

这是一个哈希表，以对象的 DisguisedPtr（伪装的对象地址）为键，以 size_t 为值。这个 size_t 的值在位移后（通常是右移2位）才代表对象实际的引用计数。

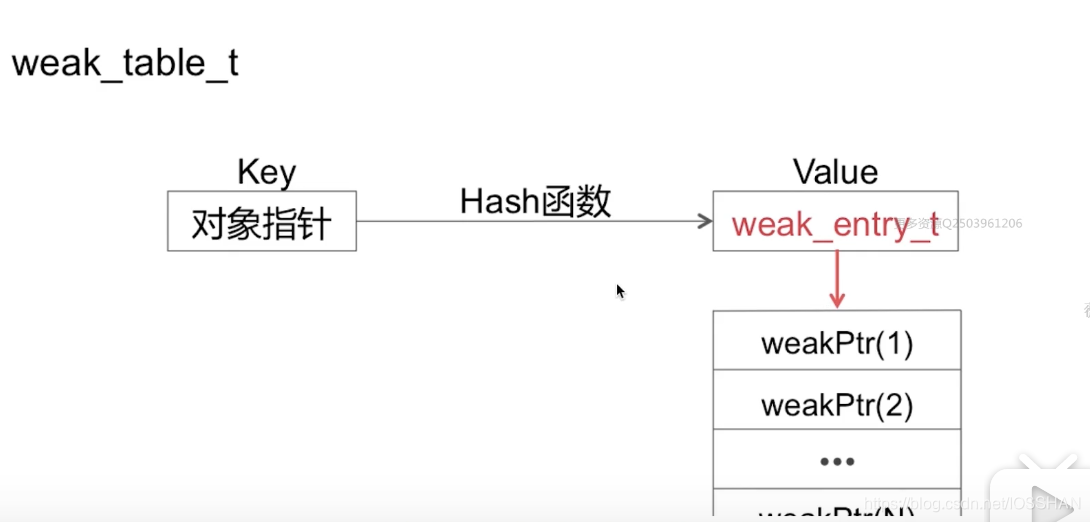

weak_table_t 弱引用表

同样是一个哈希表结构，它以对象地址为键，以 weak_entry_t 结构体为值。一个对象可能被多个 __weak 变量指向，这种一对多的关系就存储在 weak_entry_t 中。

struct weak_table_t {
    weak_entry_t *weak_entries;
    size_t    num_entries;
    uintptr_t mask;
    uintptr_t max_hash_displacement;
};

MRC 与 ARC

MRC（手动引用计数）

开发者需要手动调用 retain, release, autorelease, retainCount, dealloc 等方法管理内存。在MRC中，必须在 dealloc 方法中显式调用 [super dealloc]。

ARC（自动引用计数）

由编译器（LLVM）和运行时（Runtime）协作完成。编译器在编译期插入合适的 retain 和 release 调用；运行时则负责管理弱引用和自动释放池等。ARC下禁止显式调用 retain, release, retainCount, dealloc。可以重写 dealloc 来释放非Objective-C资源（如CF对象、移除通知），但禁止调用 [super dealloc]（编译器自动处理）。ARC引入了 __weak 和 __strong 等所有权修饰符。

引用计数管理实现剖析

alloc 实现

alloc 方法的核心是调用 C 函数 calloc 分配内存，并初始化 isa 指针。值得注意的是，在 alloc 阶段，对象的引用计数并未被设置为1，这与许多人的直觉相悖。

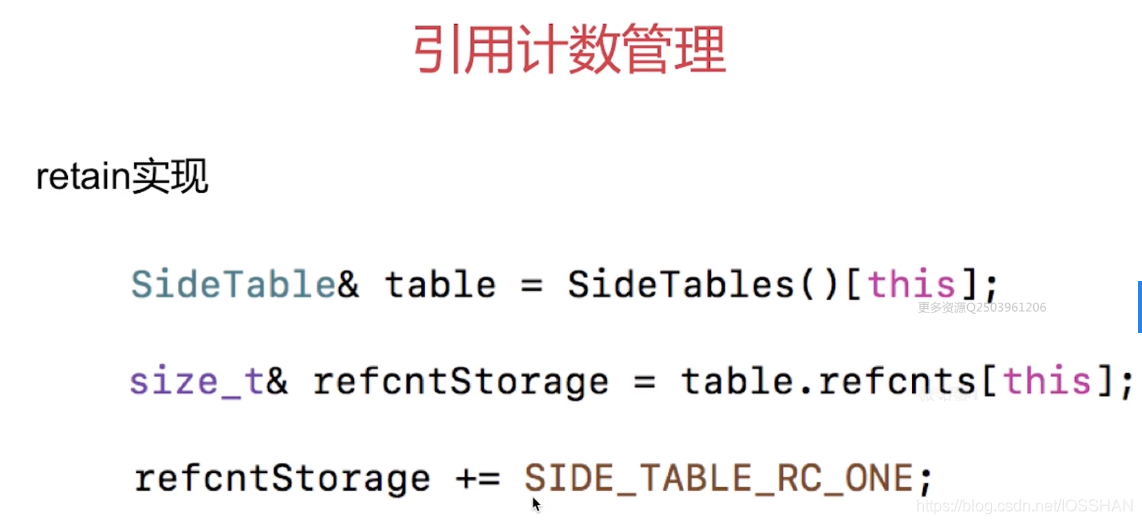

retain 实现

retain 操作最终会走到 sidetable_retain 函数。

id objc_object::sidetable_retain() {
    SideTable& table = SideTables()[this]; // 1. 通过哈希找到SideTable
    table.lock();
    size_t& refcntStorage = table.refcnts[this]; // 2. 找到引用计数存储位置
    if (! (refcntStorage & SIDE_TABLE_RC_PINNED)) {
        refcntStorage += SIDE_TABLE_RC_ONE; // 3. 引用计数+1 (实际加4)
    }
    table.unlock();
    return (id)this;
}

流程：通过对象地址两次哈希查找（先找 SideTable，再在 RefcountMap 中找具体条目），然后增加引用计数。

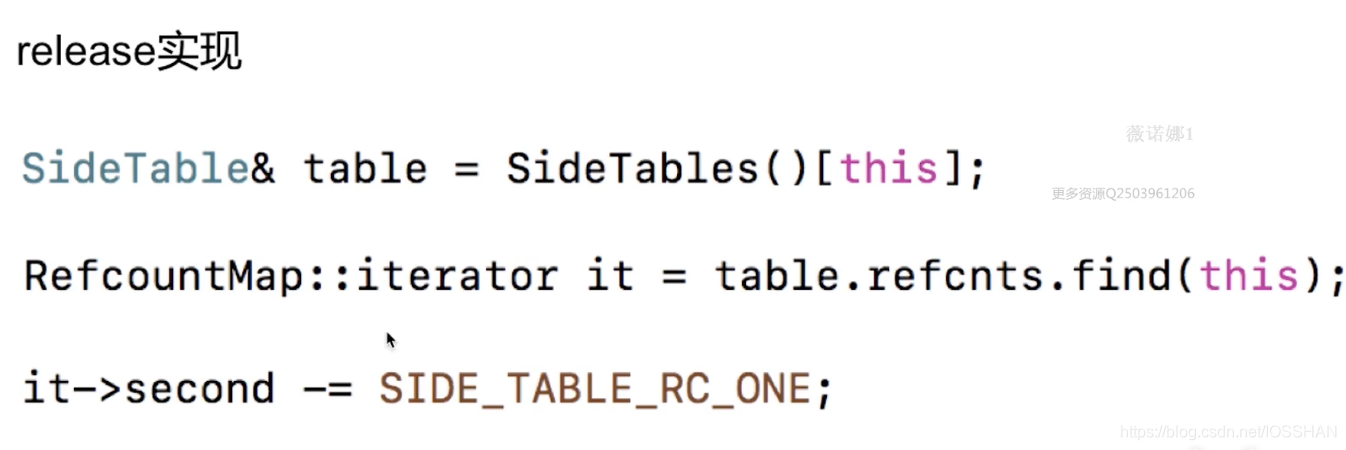

release 实现

release 操作的核心是减少引用计数，并在计数为0时触发 dealloc。

uintptr_t objc_object::sidetable_release(bool performDealloc) {
    SideTable& table = SideTables()[this]; // 1. 找到SideTable
    bool do_dealloc = false;
    table.lock();
    RefcountMap::iterator it = table.refcnts.find(this); // 2. 找到条目
    if (it == table.refcnts.end()) { // 未找到，说明计数为0
        do_dealloc = true;
        table.refcnts[this] = SIDE_TABLE_DEALLOCATING;
    } else if (it->second < SIDE_TABLE_DEALLOCATING) { // 计数小于阈值，将变为0
        do_dealloc = true;
        it->second |= SIDE_TABLE_DEALLOCATING;
    } else if (! (it->second & SIDE_TABLE_RC_PINNED)) {
        it->second -= SIDE_TABLE_RC_ONE; // 3. 引用计数-1
    }
    table.unlock();
    if (do_dealloc && performDealloc) {
        ((void(*)(objc_object *, SEL))objc_msgSend)(this, @selector(dealloc));
    }
    return do_dealloc;
}

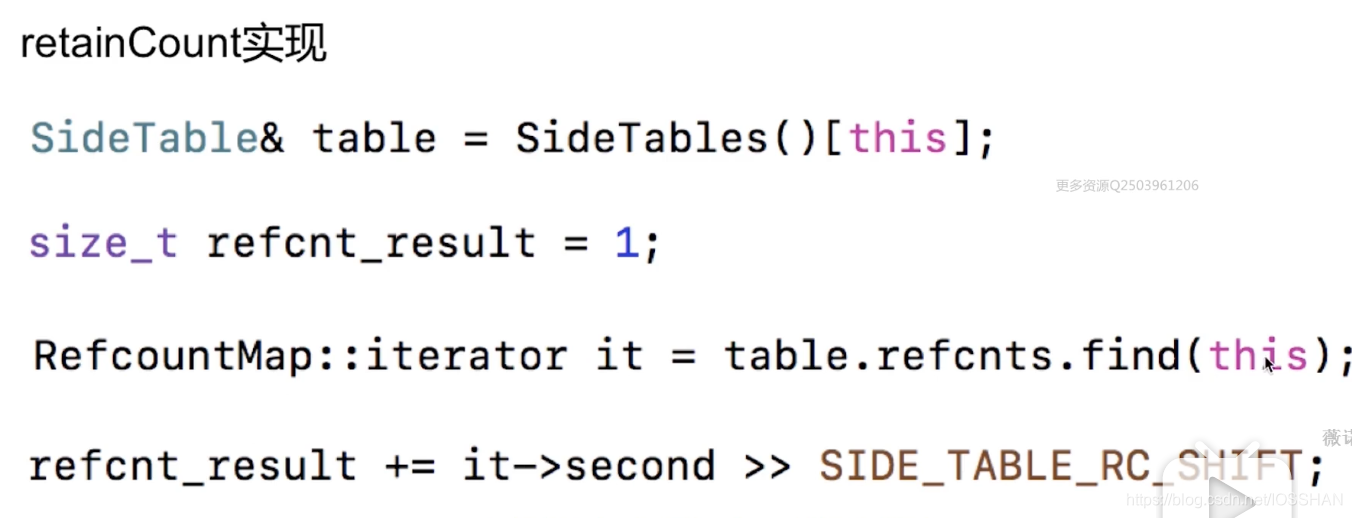

retainCount 实现

retainCount 的返回值是 1 + extra_rc + sidetable中的计数。对于新 alloc 的对象，其散列表中的计数为0，但 retainCount 方法会返回1。

dealloc 实现

dealloc 的内部调用链非常清晰，负责对象的最终销毁工作。

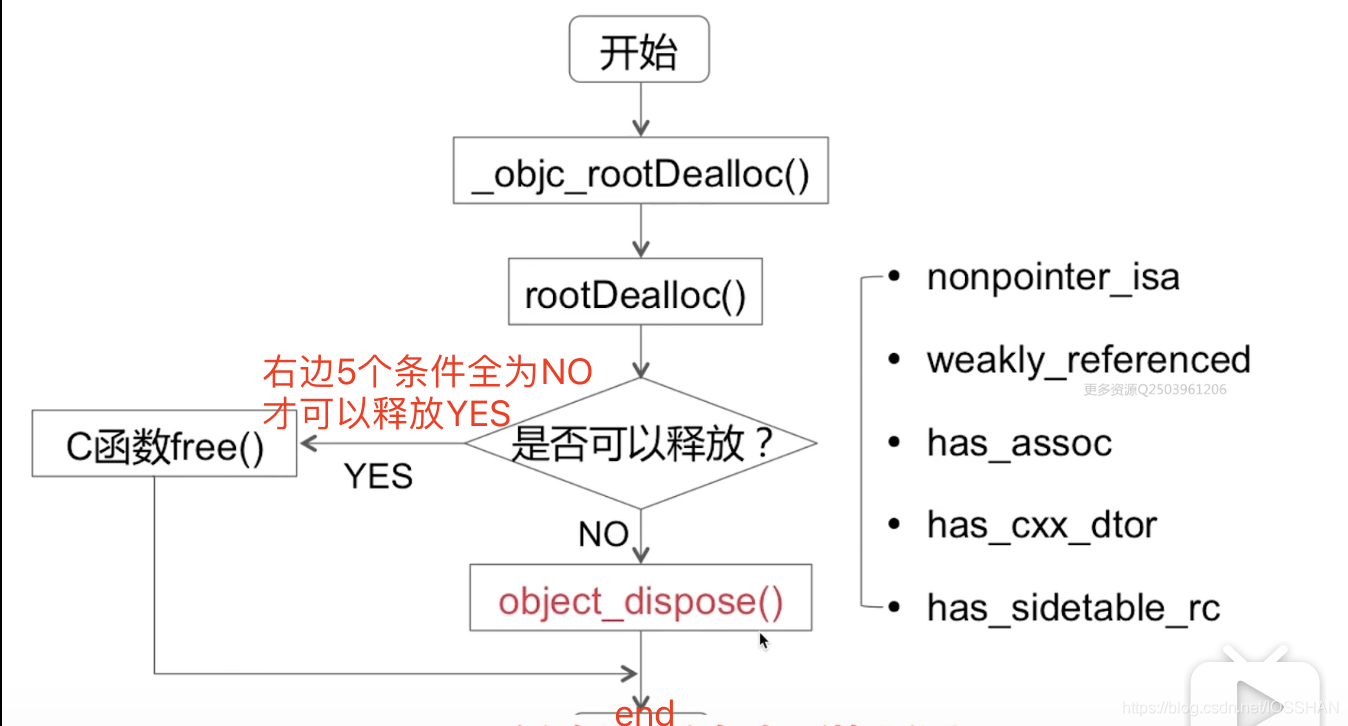

调用链：dealloc -> _objc_rootDealloc -> rootDealloc

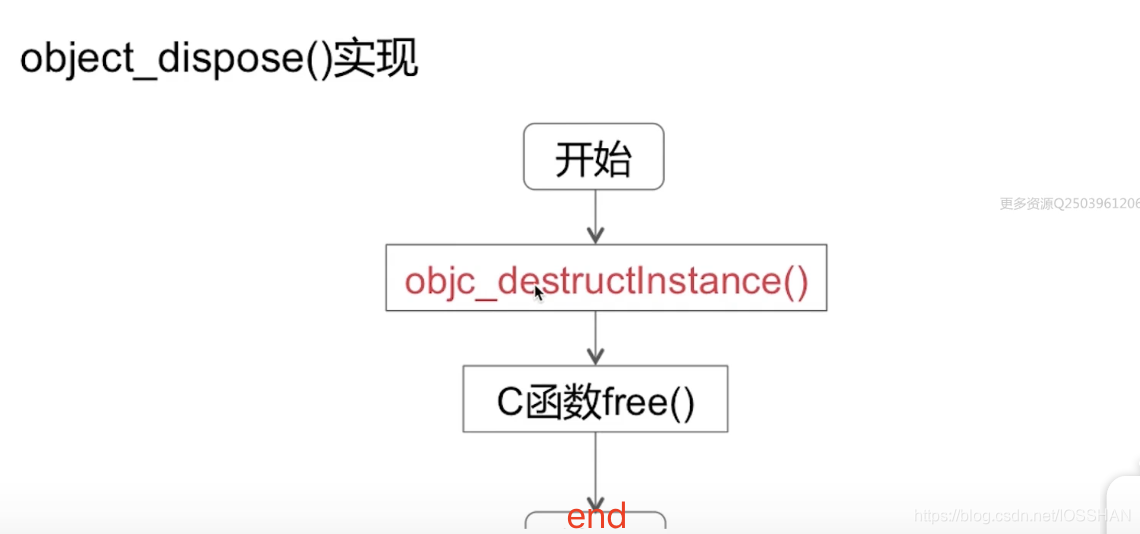

关键函数 object_dispose 负责处理销毁实例。

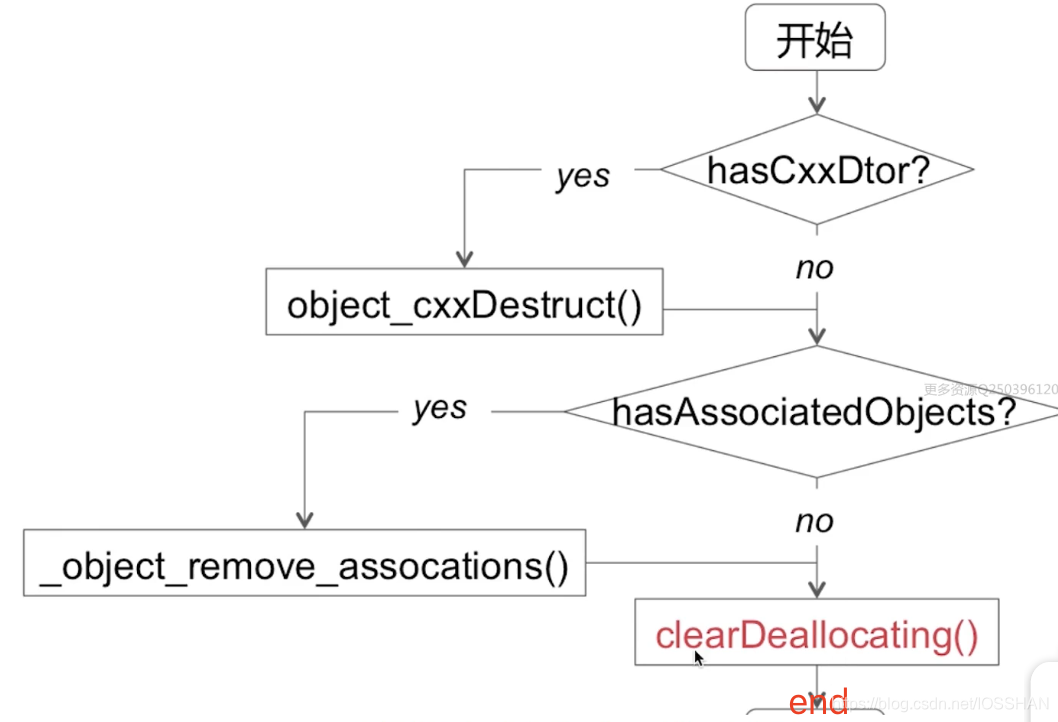

objc_destructInstance 依次处理C++析构函数和关联对象。

总结 dealloc 的关键操作：

1. 调用 C++ 析构函数（如果对象有 hasCxxDtor）。
2. 移除关联对象（_object_remove_associations）。
3. 清理弱引用表和引用计数表。

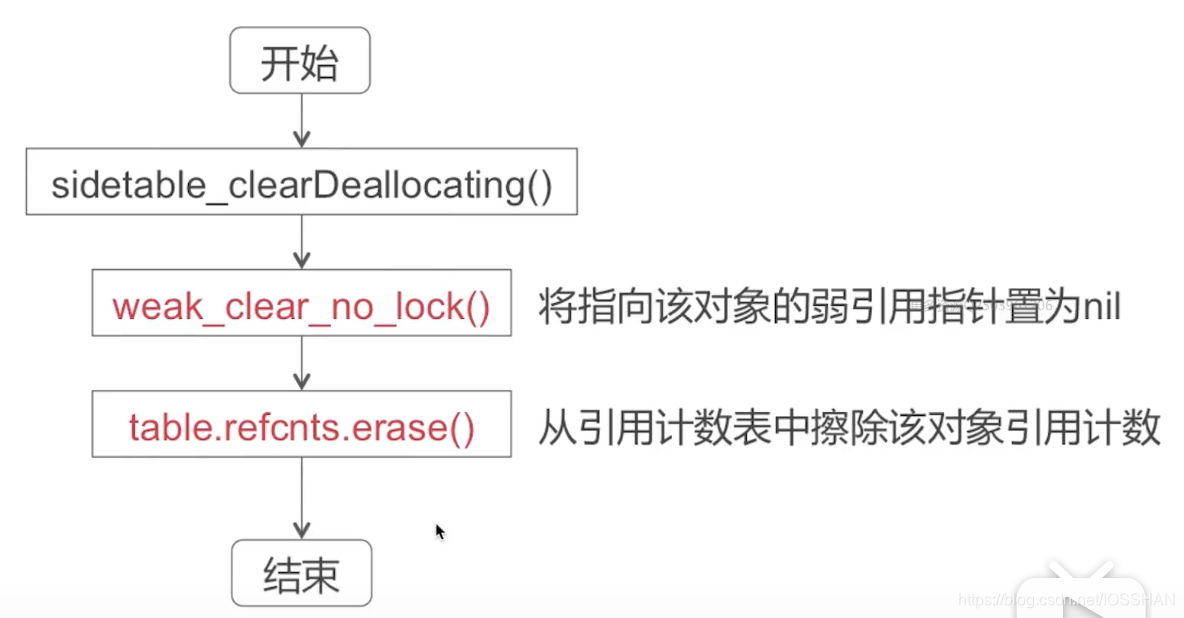

最后一步：sidetable_clearDeallocating 清除弱引用并擦除引用计数条目。

关联对象是否需要手动移除？
不需要。系统在 dealloc 时已自动调用 _object_remove_associations() 进行清理。

弱引用（__weak）管理机制

弱引用的建立

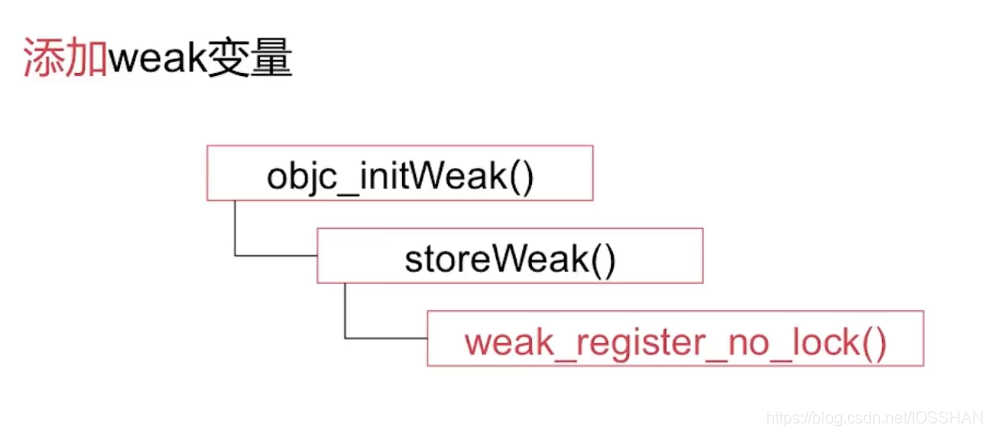

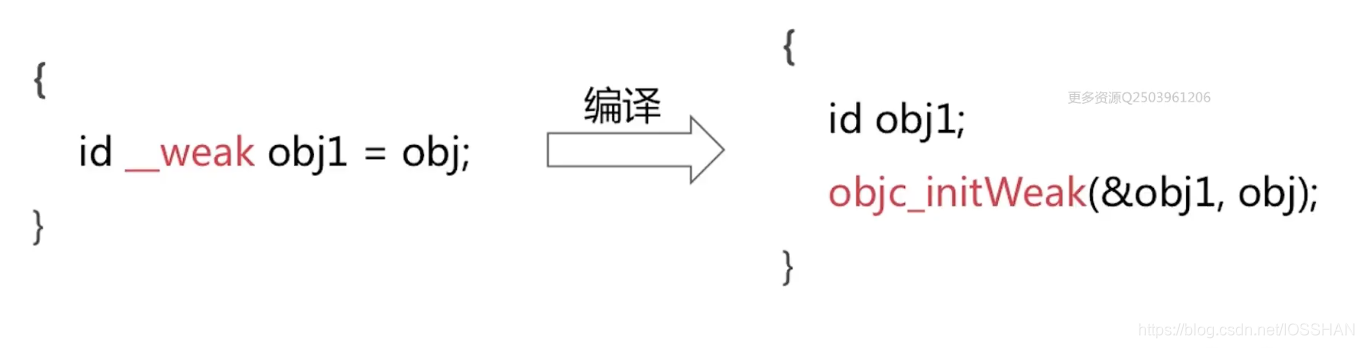

__weak 修饰符在编译时会被转换为对 objc_initWeak 函数的调用。

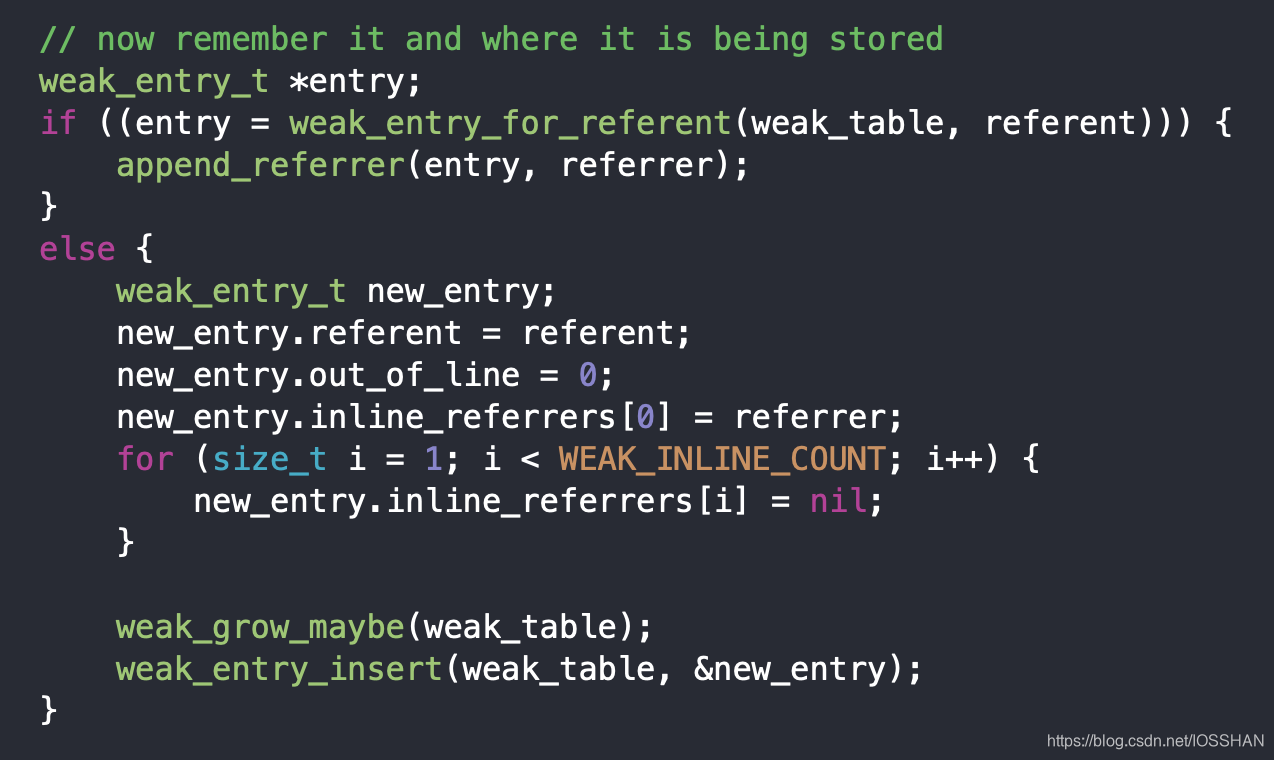

其核心流程是调用 storeWeak，并最终通过 weak_register_no_lock 将弱引用指针注册到对应对象的 weak_entry_t 中。

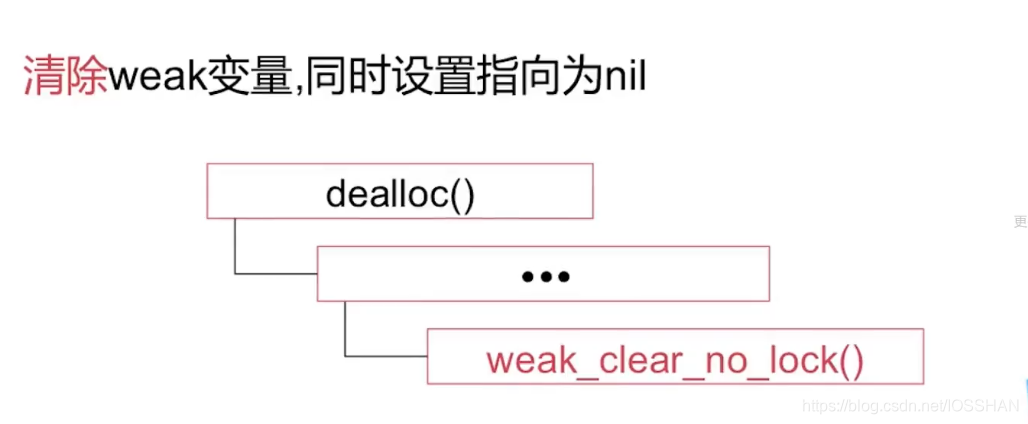

弱引用的清除（自动置nil）

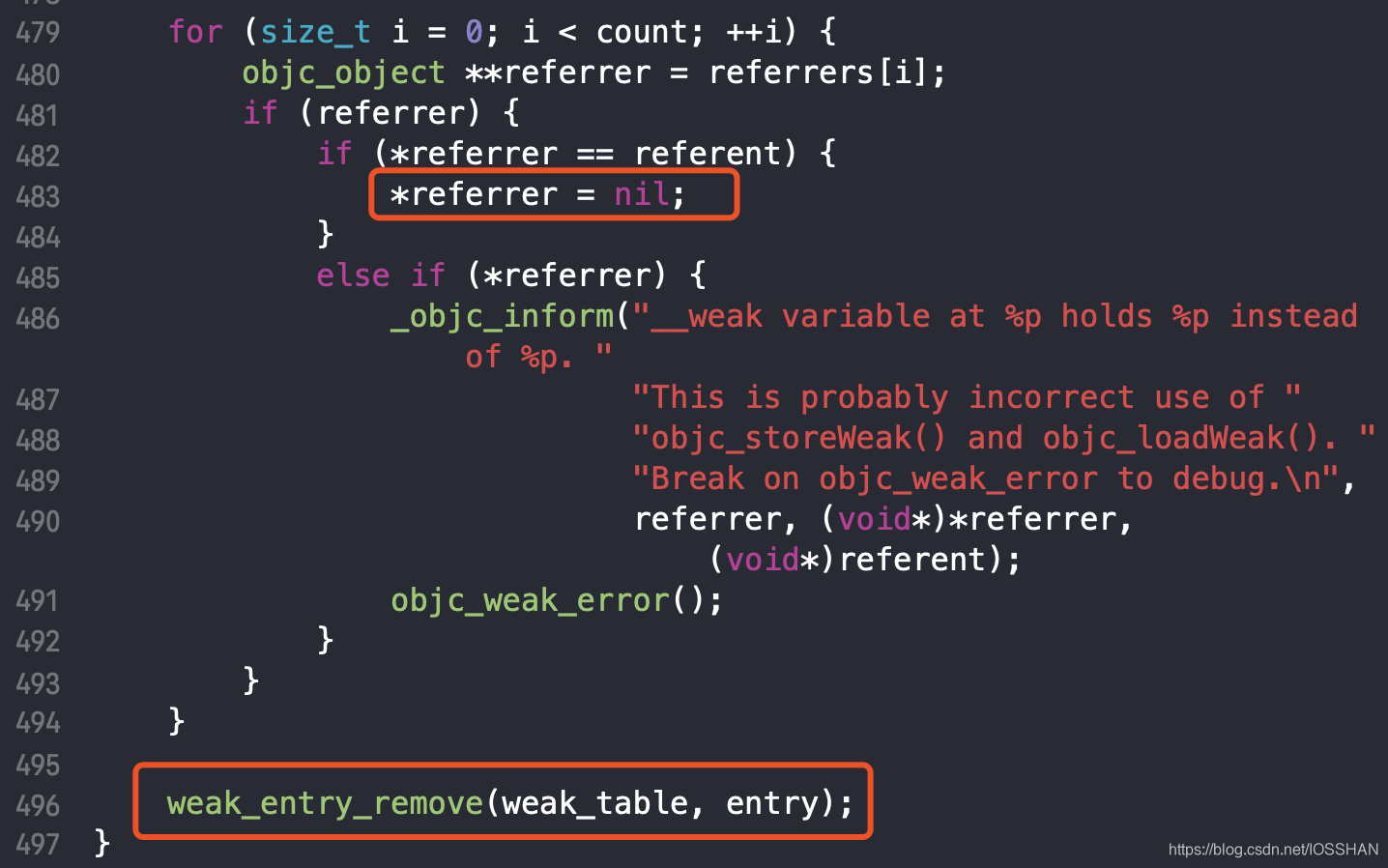

当对象被释放时，在 dealloc 的清理阶段，会调用 weak_clear_no_lock 函数。

该函数从弱引用表中取出该对象对应的所有弱引用指针数组，然后遍历这个数组，将其中每一个弱引用指针的值都置为 nil。这正是弱引用“自动置nil”功能的实现原理。

自动释放池（AutoreleasePool）

自动释放池的作用与时机

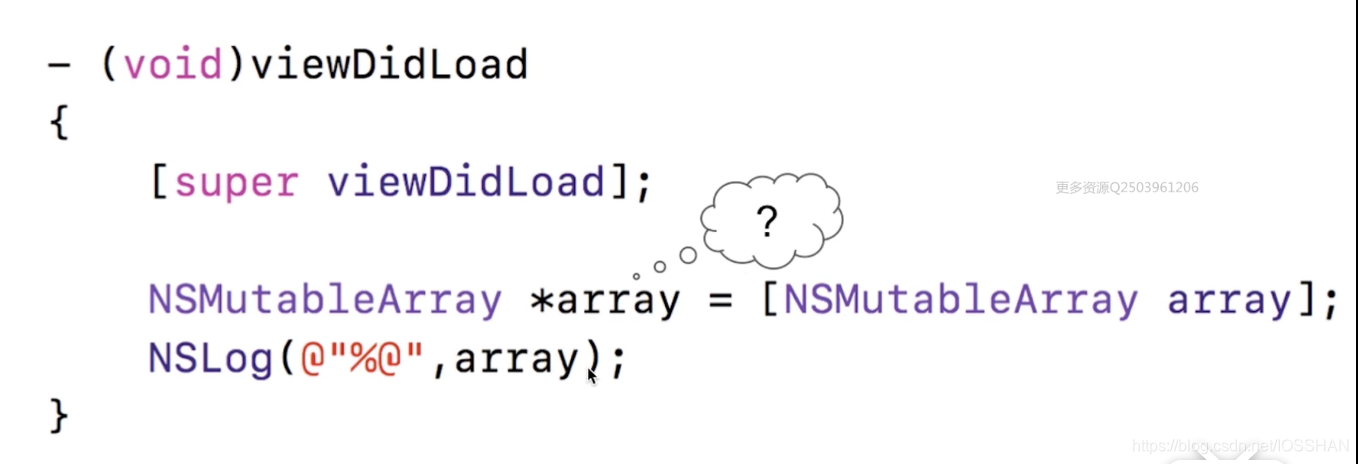

自动释放池的主要作用是延迟对象的 release 时机。对于工厂方法（如 [NSArray array]）返回的对象，系统会将其加入自动释放池，通常在当前 RunLoop 迭代结束时进行释放。

重要区分：

• alloc/init 创建的局部变量：编译器（遵循方法家族命名约定）通常会在作用域结束时直接插入 release，不会加入自动释放池。这是ARC的性能优化。
• 工厂方法创建的对象：通常会被加入自动释放池，在RunLoop休眠或池子 pop 时释放。

自动释放池的实现原理

@autoreleasepool {} 在编译时会被改写为 push 和 pop 调用。

void *ctx = objc_autoreleasePoolPush();
// {} 中的代码
objc_autoreleasePoolPop(ctx);

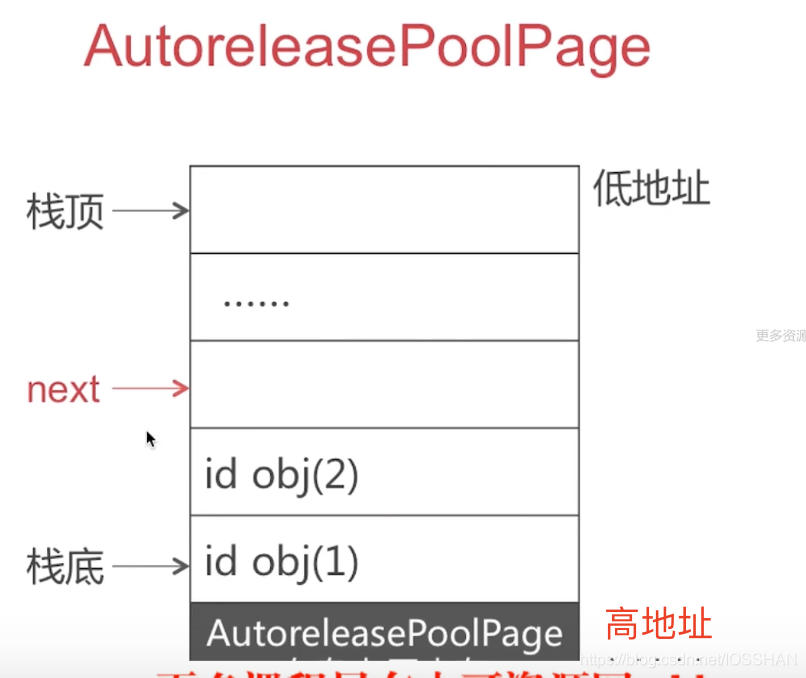

自动释放池底层是由一系列 AutoreleasePoolPage 以双向链表形式连接而成的栈结构，且与线程一一对应。

AutoreleasePoolPage 结构

class AutoreleasePoolPage {
    id *next;                         // 指向下一个可存放autorelease对象地址的位置
    pthread_t const thread;           // 所属线程
    AutoreleasePoolPage * const parent;
    AutoreleasePoolPage *child;
    // ...
};

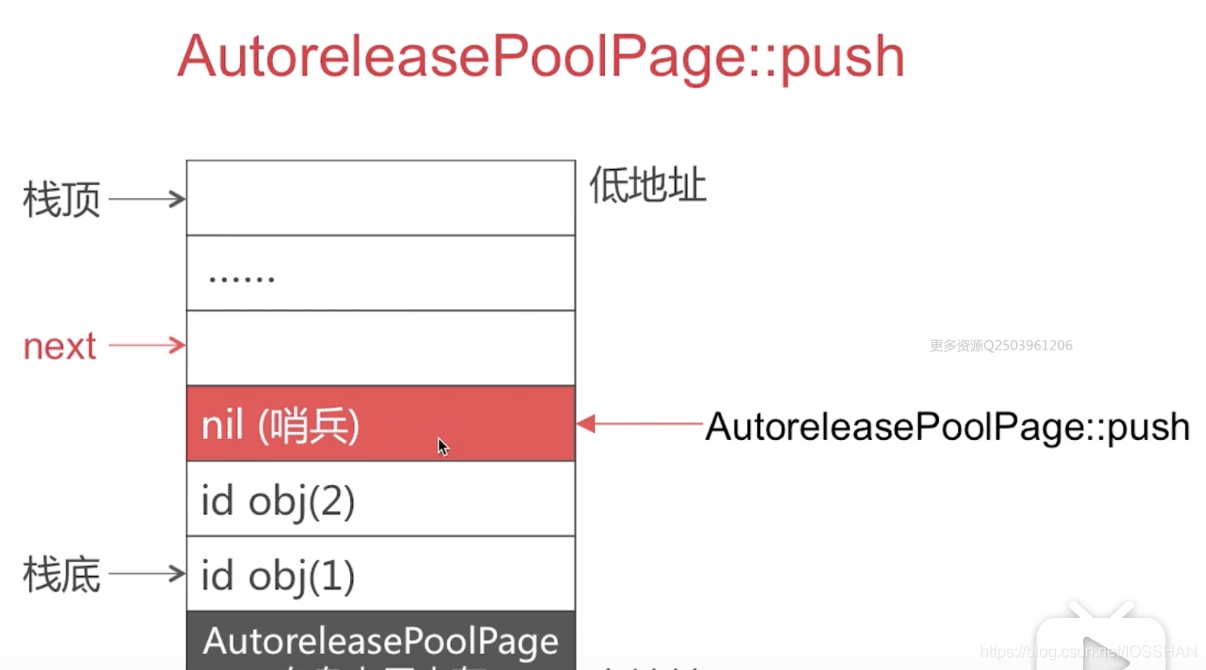

每个 Page 就像一页栈。push 操作会插入一个哨兵对象（POOL_SENTINEL），pop 操作时会释放从上次 push 之后直到这个哨兵对象之间所有加入池中的对象。

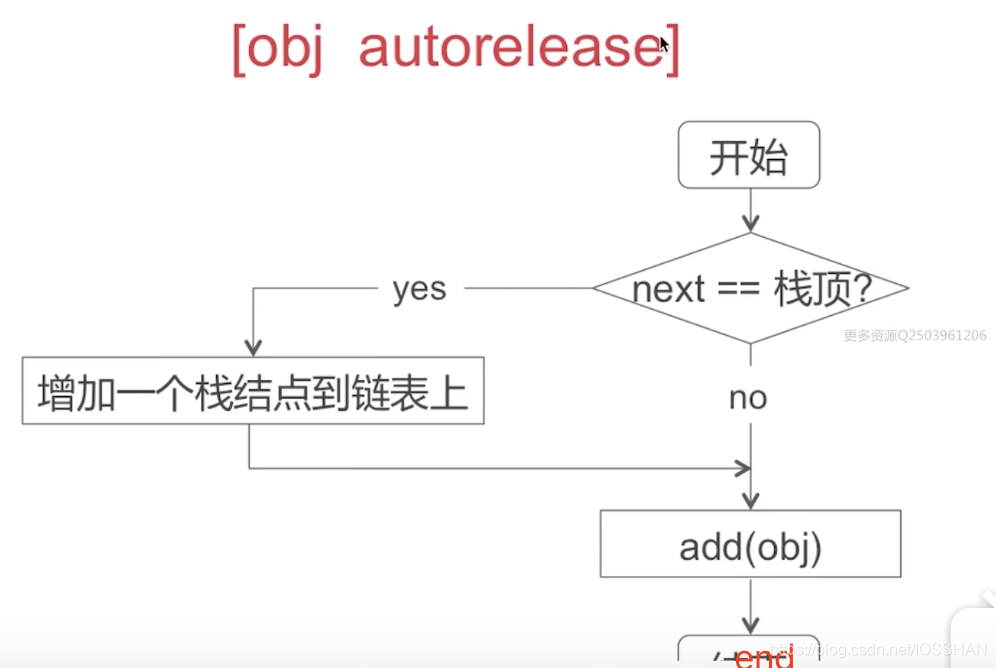

autorelease 方法实现

[obj autorelease] 方法的本质，就是调用 autoreleaseFast 函数，将对象加入当前线程的 hotPage（当前活跃的Page）。

流程简述：

1. 如果当前 hotPage 存在且未满，直接加入。
2. 如果 hotPage 已满，则沿着 child 指针查找或创建新的Page，并加入。
3. 如果没有 hotPage，则创建第一个Page，先加入哨兵对象，再加入目标对象。

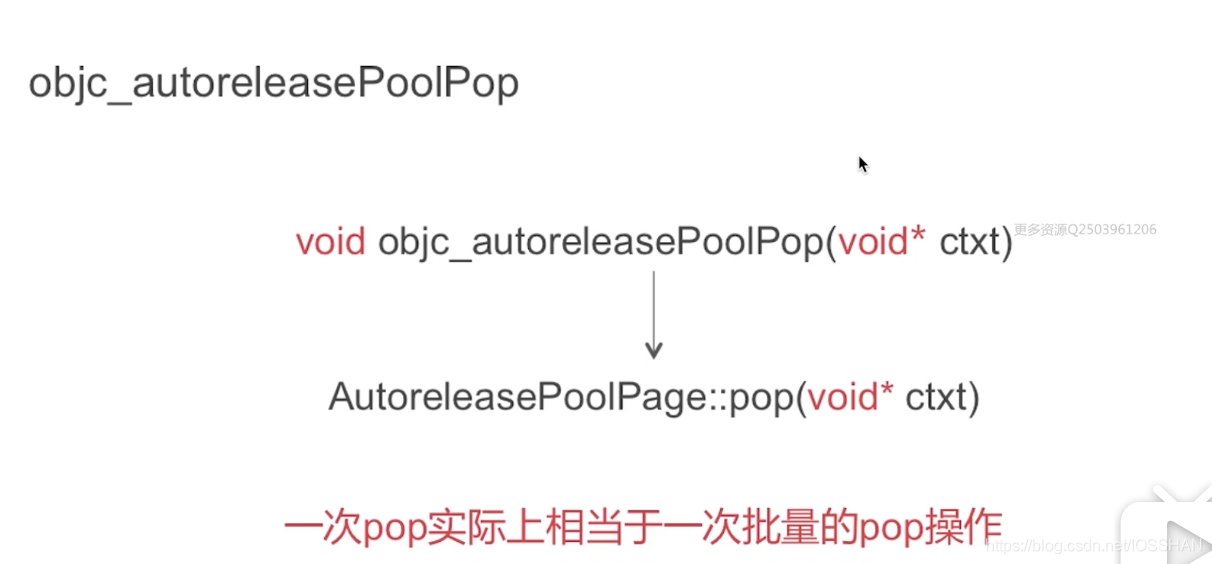

pop 操作

pop 操作根据传入的哨兵对象上下文，找到对应位置，然后向该位置之前的所有对象发送 release 消息，最后回滚 next 指针。

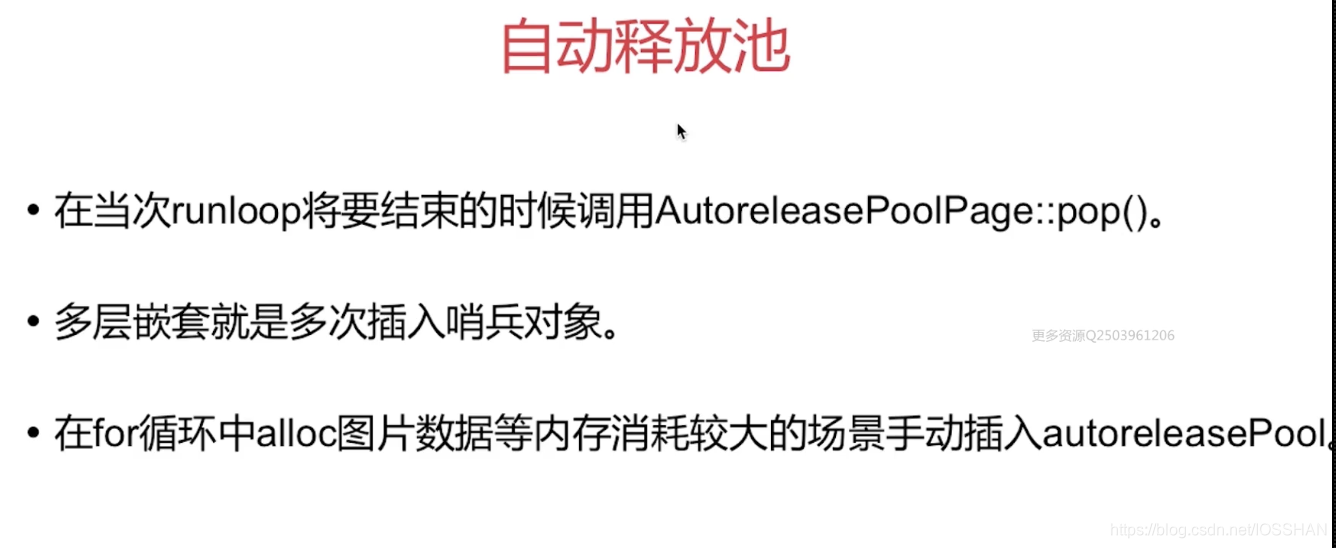

嵌套的 @autoreleasepool 就是多次插入哨兵对象，pop 时则一层层释放。在如 for 循环内创建大量临时对象的场景，手动添加 @autoreleasepool 可以及时降低内存峰值。

循环引用及解决方案

循环引用主要发生在对象间相互强引用，导致引用计数无法降为零的情况。常见于Delegate、Block、NSTimer等场景。

循环引用的类型

• 自循环引用：对象强持有自身。

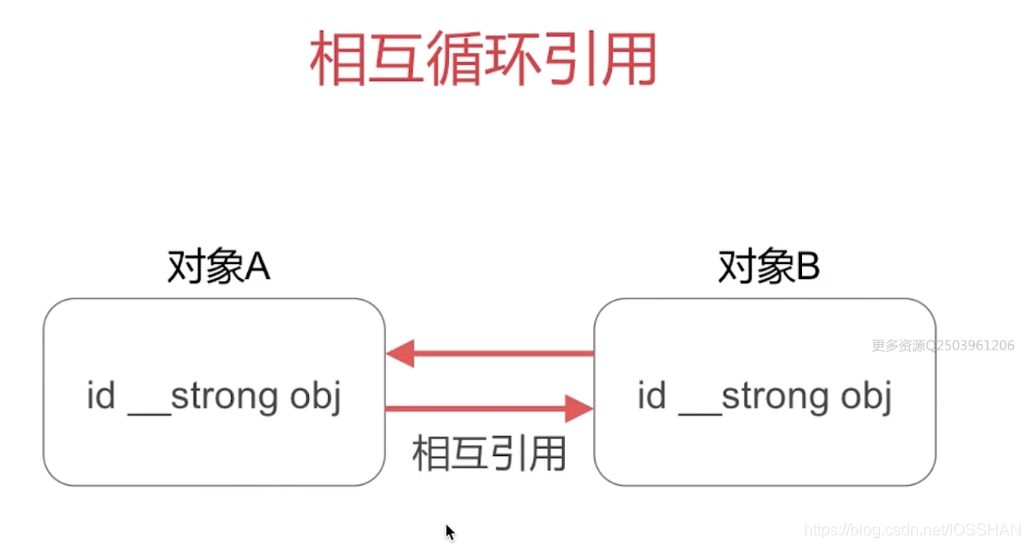

• 相互循环引用：两个对象相互强引用。
• 多循环引用：多个对象形成环状强引用链。

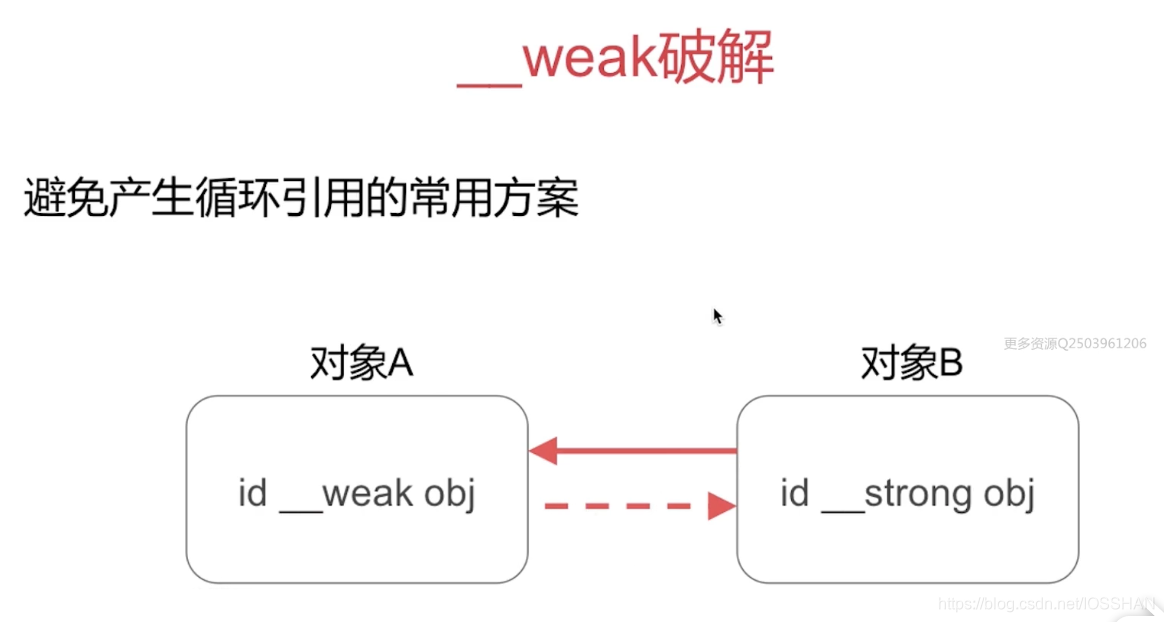

解决方案

核心思路：避免产生循环引用 或 在合适时机手动断环。
常用修饰符：

1. __weak：不会增加引用计数，被修饰对象释放后指针自动置nil。最安全常用。
2. __unsafe_unretained：不会增加引用计数，但对象释放后会产生悬垂指针，不安全。
3. __block（在MRC下）：可以用于打破Block的循环引用（因为MRC下__block不会retain对象）。在ARC下，__block变量会被强引用，通常需要配合在Block内手动置nil来断环。

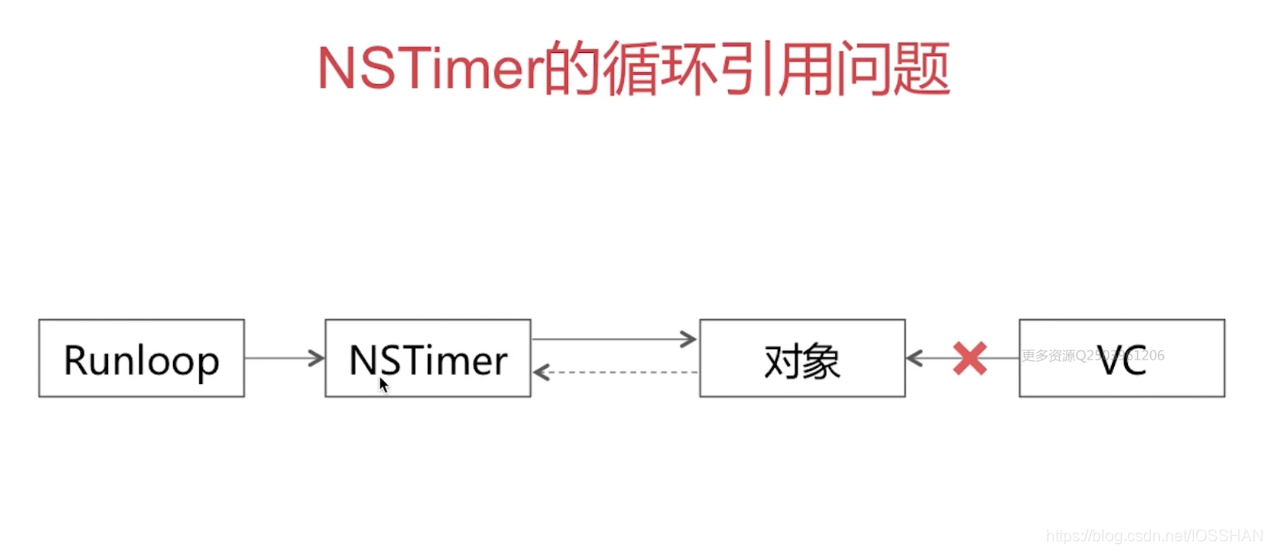

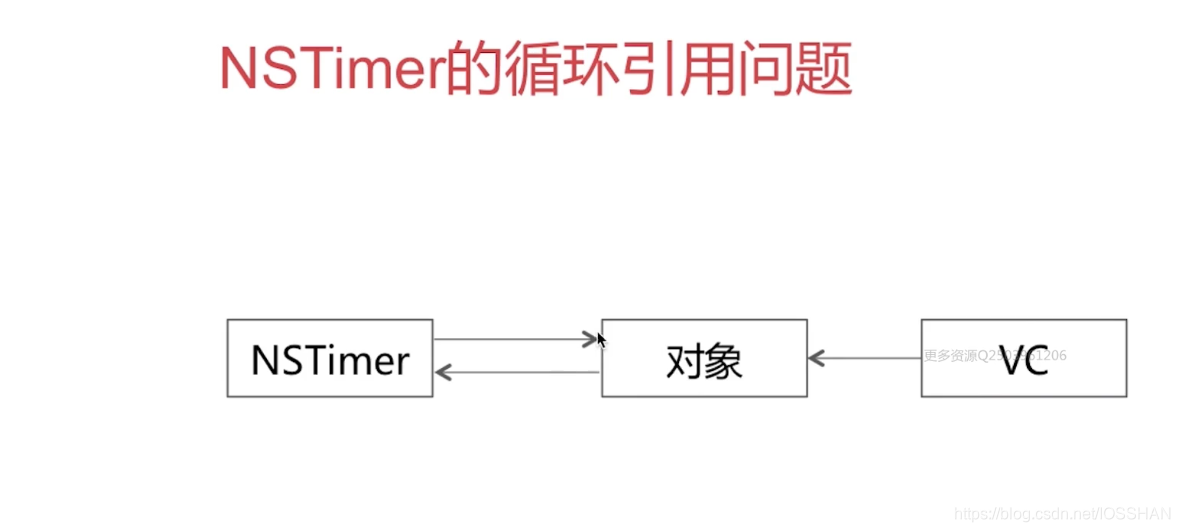

NSTimer的循环引用问题

NSTimer会强引用它的 target，如果 target（例如ViewController）又强引用这个Timer，就会形成循环引用。此外，RunLoop也会强引用已加入的Timer，这加剧了问题的复杂性。

解决方案通常采用“中间对象”模式，让一个弱引用 target 的中间类来充当Timer的 target，并在中间类的方法中回调真正的目标。或者使用iOS 10+的 block 形式API。深入理解iOS内存管理的这些底层机制，不仅能帮助我们编写更健壮、高效的代码，也是应对复杂内存问题、进行性能调优的坚实基础。对于希望深入Android/iOS底层开发的工程师来说，这是必修课。
