RSBRS02ABR BLE 5.0蓝牙模块AT指令串口透传配置与连接教程

信驰达RF-BM-S0系列蓝牙模块（型号如RSBRS02ABR）集成了透传固件，使用户无需深入了解蓝牙协议栈即可快速实现无线数据收发。该模块支持蓝牙5.0协议栈，并以其高性价比和便捷性，成为嵌入式无线通信项目的热门选择。

一、环境准备

在开始配置模块前，请确保已准备好以下软硬件。

1.1 硬件准备

所需的核心硬件清单如下：

• USB转TTL模块：1个，用于连接电脑与蓝牙模块。
• 杜邦线：6根。
• RSBRS02ABR（RF-BM-S0）蓝牙模块：1个。

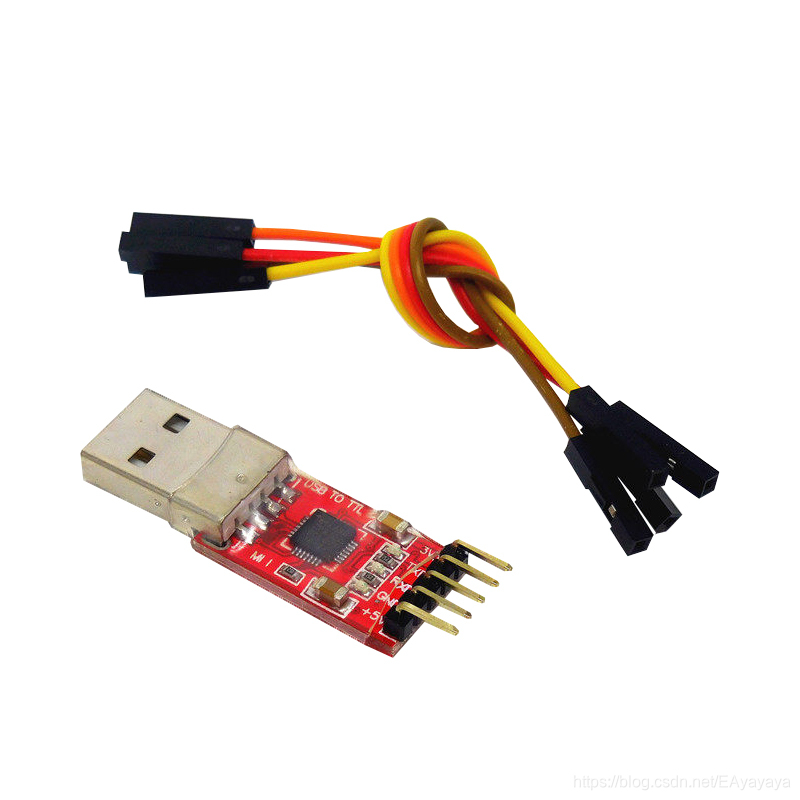

下图展示了典型的USB转TTL模块。

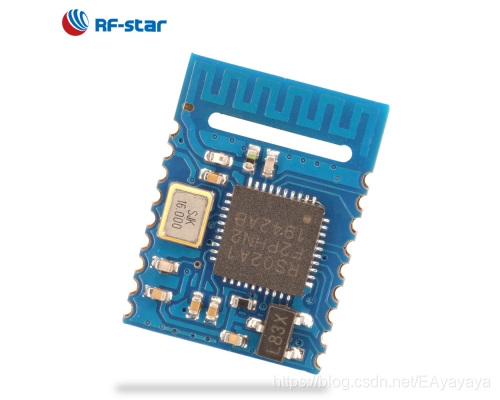

下图是信驰达（RF-star）的RF-BM-S0系列蓝牙模块。

1.2 软件与文档准备

• 串口调试助手：如XCOM V2.3，用于发送AT指令和观察串口数据。请根据你的USB转TTL模块型号安装对应的串口驱动。
• 手机端BLE调试工具：如“BLE调试宝”或“nRF Connect”，用于模拟蓝牙主机设备进行连接与数据透传测试。
• 技术文档：建议备好《信驰达低功耗蓝牙(BLE)模块及协议》手册及模块的外围参考电路图，以便查阅详细的AT指令和电气参数。

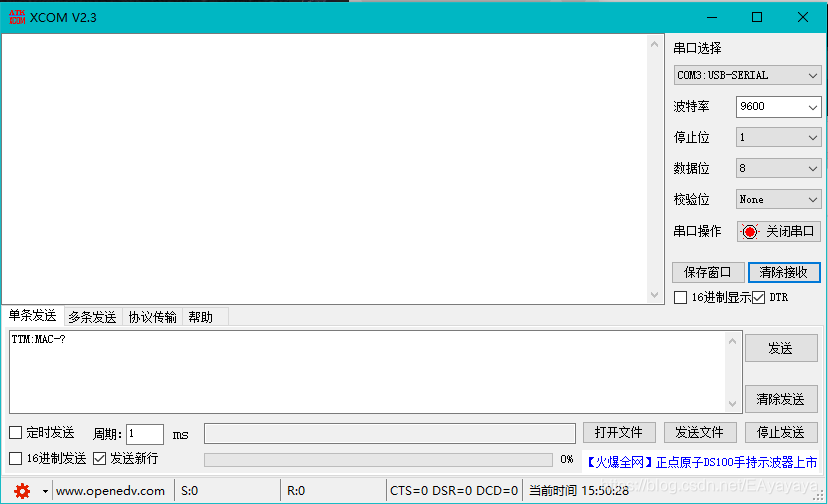

下图是串口调试工具XCOM的界面示例。

下图是“BLE调试宝”APP的图标。

二、硬件连接

正确的硬件连接是调试成功的基础。请参照以下步骤进行连线。

2.1 连接引脚定义

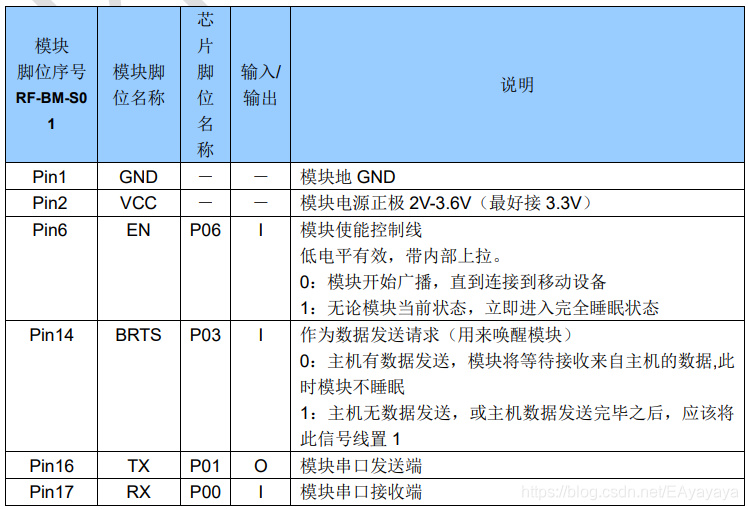

首先，需要理解模块的引脚功能。下图清晰地展示了RF-BM-S0模块的引脚序号、名称及其对应的芯片引脚。

2.2 接线方式

请按照下表，使用杜邦线连接蓝牙模块与USB转TTL模块。

蓝牙模块引脚	连接至USB转TTL模块
Pin2 (VCC)	3.3V 或 5V 电源（建议3.3V）
Pin1 (GND)	GND (地)
Pin16 (TX)	RX (接收)
Pin17 (RX)	TX (发送)
Pin6 (EN)	GND (地，用于使能模块)
Pin14 (BRTS)	GND (地)

下图是模块与USB转TTL模块的连接示意图。

2.3 检查串口端口

将USB转TTL模块插入电脑后，需要在操作系统中确认其分配的COM端口号（Windows系统）或TTY设备号（Linux/macOS系统），以便在串口调试工具中选择。这是进行后续网络通信配置的第一步。

下图展示了在设备管理器中查看COM端口号的方法。

三、使用AT指令配置模块

硬件连接完成后，打开串口调试助手，设置波特率为9600（默认），数据位8，停止位1，无校验位。连接成功后，即可使用以下AT指令对模块进行配置。

3.1 查询与设置设备名称

• 查询设备名：

  TTM:NAM-?
  # 模块返回示例：TTM:MAC-0xBA03243048F9

• 设置设备名（如设置为ABC123）：

  TTM:REN-ABC123
  # 模块返回：OK

  设置后，手机扫描蓝牙设备时将看到名为“ABC123”的设备。

3.2 查询MAC地址

• 查询MAC地址：

  TTM:MAC-?
  # 模块返回示例：TTM:MAC-0xBA03243048F9

3.3 其他常用指令

手册中还包括设置广播参数、查询连接状态、恢复出厂设置等指令。对于更复杂的嵌入式开发项目，例如需要修改串口波特率或发射功率，请参考官方完整AT指令集文档。

四、使用手机APP测试透传功能

完成模块配置后，即可使用手机APP进行无线数据透传测试。

4.1 连接蓝牙模块

1. 打开手机蓝牙和“BLE调试宝”APP。
2. 在APP的可用设备列表中，查找并点击你刚才设置的设备名（例如ABC123）进行连接。

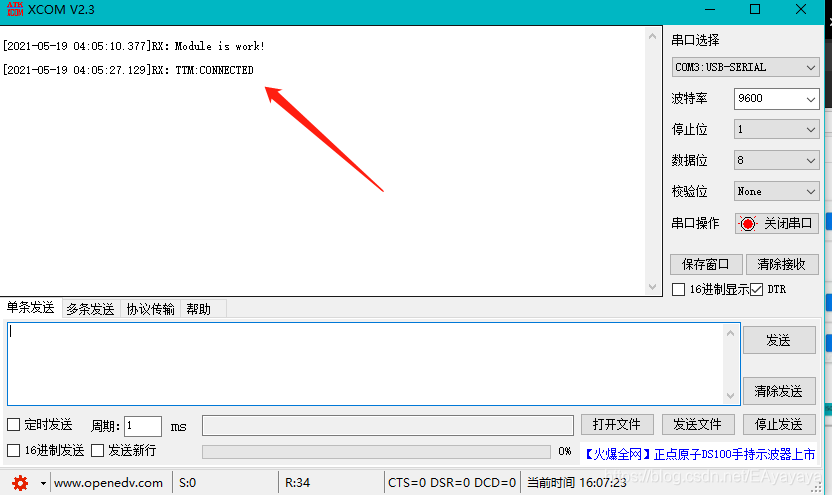

3. 连接成功后，电脑端的串口调试助手会收到模块主动上报的S:CONNECTED信息。

4.2 数据双向透传测试

在APP中，找到“写”或“发送数据”的界面（通常是特定的Characteristic）。此过程涉及对BLE GATT协议的理解，这是实现稳定无线通信的关键。

• 手机 → 模块 → 串口助手：

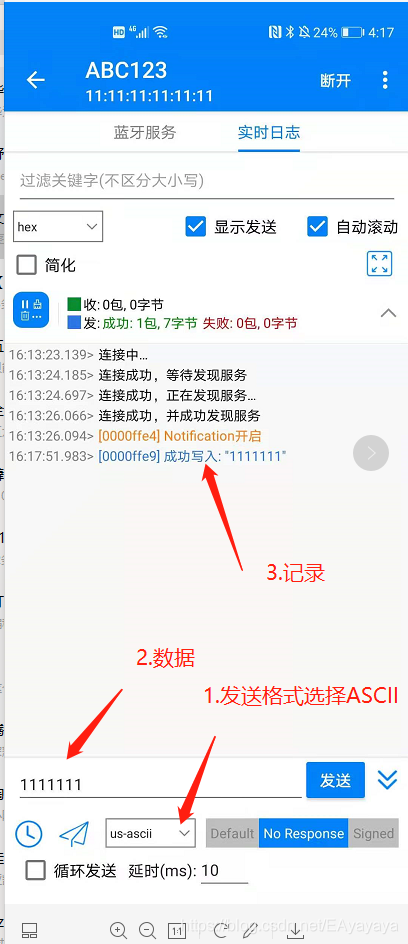

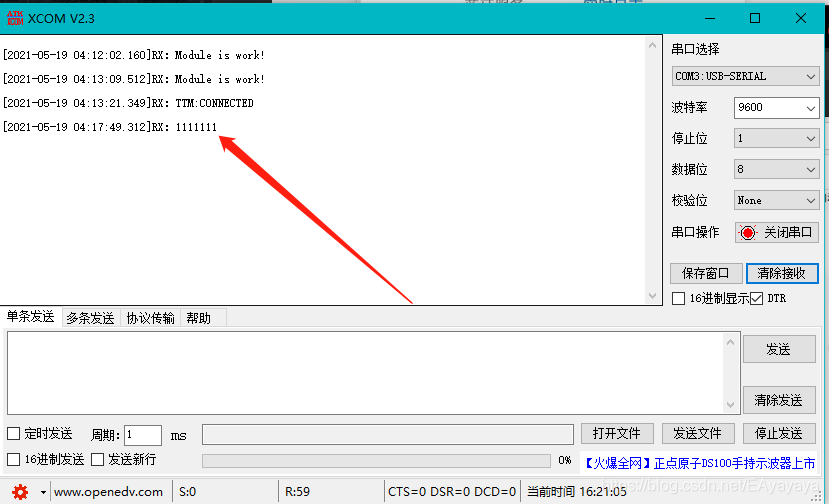

  在APP的发送框输入数据（如Hello Module）并发送，数据将通过蓝牙无线传输到模块，模块再通过串口转发给电脑。你可以在串口调试助手中看到接收到的数据。


• 串口助手 → 模块 → 手机：
  在串口调试助手的发送框中输入数据并发送，数据将通过模块转发到已连接的手机APP上，在APP的接收界面显示。这就完成了一个完整的双向数据传输流程。

通过以上步骤，你已成功完成了信驰达BLE 5.0蓝牙模块的硬件连接、AT指令配置以及基础的手机-电脑无线透传功能测试，为将其集成到实际产品中打下了基础。
