Linux内核I2C驱动开发全解析：从设备树配置到regmap框架实践

在各类嵌入式Linux系统（无论是物联网设备还是工控主板）中，I2C总线是最常见的低速片上外设通信标准。无论是读取温湿度传感器数据、获取陀螺仪姿态，还是配置电源管理芯片(PMIC)、触控IC或显示接口转换芯片，绝大多数外设都依赖I2C进行控制与数据交互。

本文将从零开始，手把手教你构建一个完整的I2C设备驱动，掌握从设备树（DTS）硬件描述到内核驱动代码实现的全流程，并深入介绍工业级驱动开发中广泛使用的regmap寄存器抽象框架，以提升代码的健壮性与可维护性。

1. I2C在Linux内核中的分层架构

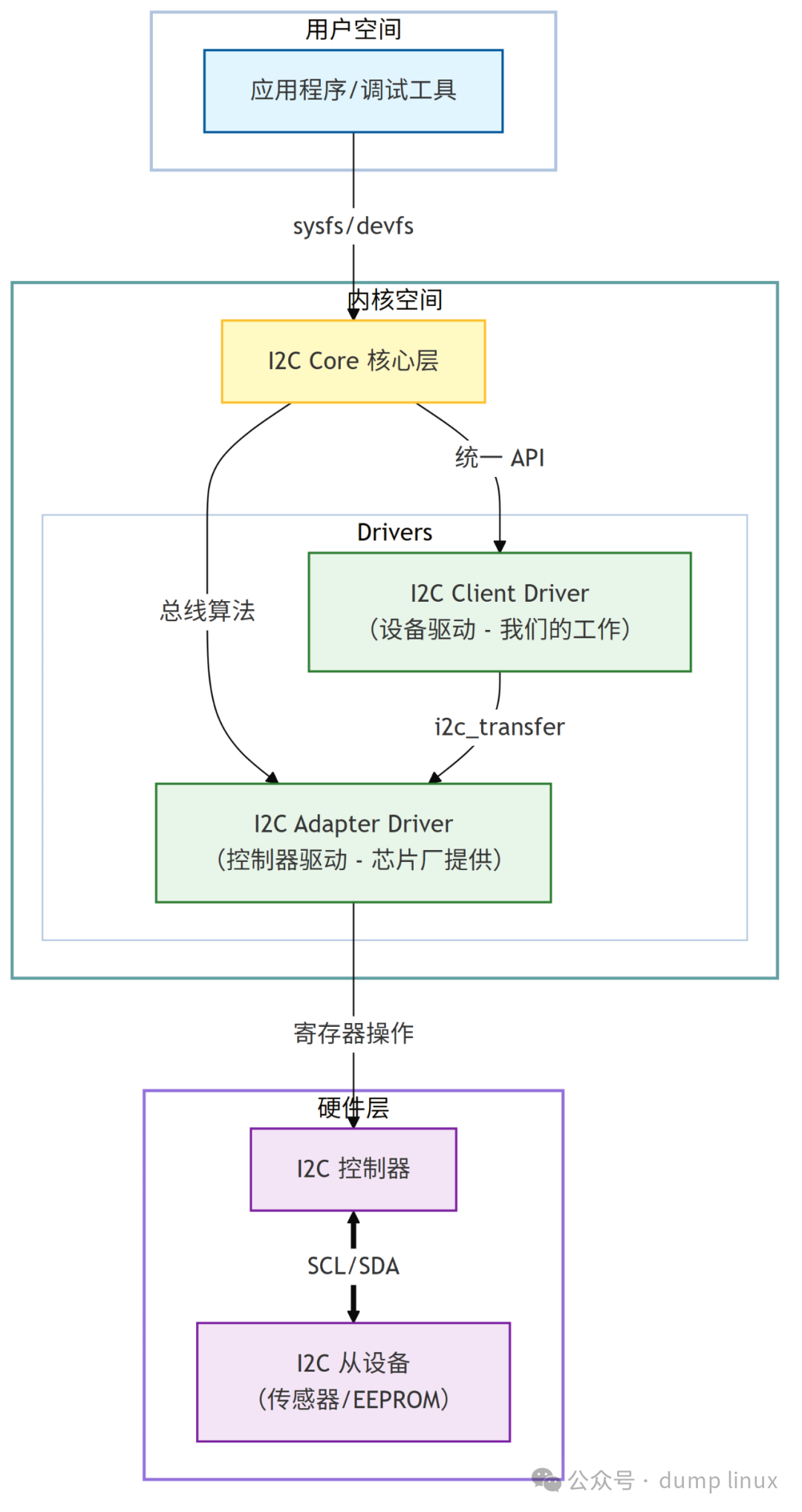

Linux I2C子系统通过清晰的分层设计实现硬件无关性，开发者只需聚焦自身负责的层级即可。下图清晰地展示了内核中各组件的交互关系：

• I2C Core (核心层)：提供统一的API（如 i2c_add_driver， i2c_transfer），负责管理总线驱动和设备驱动的注册与匹配，是整个子系统的调度中枢。
• I2C Adapter Driver (控制器驱动)：对应SoC内部的硬件I2C控制器（例如 rk3x-i2c）。这部分通常由芯片原厂提供并已集成到内核，驱动开发者很少需要修改。
• I2C Client Driver (设备驱动)：这是我们需要开发的核心部分。它对应挂载在I2C总线上的具体从设备（如某个型号的温度传感器），负责解析设备数据、实现业务逻辑并向用户空间提供访问接口（如字符设备、IIO子系统等）。

简单总结三者的职责：Core管“调度”，Adapter管“硬件时序”，Client管“外设业务逻辑”。

2. 在设备树中定义I2C设备节点

在编写驱动代码之前，必须先在设备树（Device Tree）中准确描述硬件连接关系。我们需要告知内核：目标设备挂载在哪条I2C总线上、它的7位从机地址是多少、以及是否需要配置中断或复位引脚。

/* 以SoC的I2C控制器i2c1为例 */
&i2c1 {
    status = "okay"; // 确保控制器使能

    /* 定义具体的从设备节点 */
    my_sensor@40 {
        compatible = "abc,my-sensor";  /* 用于驱动匹配的关键字符串 */
        reg = <0x40>;                  /* I2C 7位从机地址 */
        /* 可选配置：如果设备有中断或复位引脚 */
        // interrupt-parent = <&gpio0>;
        // interrupts = <RK_PC0 IRQ_TYPE_LEVEL_LOW>;
    };
};

关键配置说明：

• &i2c1：引用SoC的I2C1控制器节点，需根据硬件原理图确认实际使用的控制器编号。
• reg = <0x40>：设备的I2C地址（7位格式）。内核在与硬件控制器通信时会自动处理读写位，驱动中只需填写此7位地址。
• compatible：驱动匹配的唯一标识符字符串。此字符串必须与驱动代码中的 of_device_id 表项完全一致（大小写敏感）。

3. I2C设备驱动代码实现

I2C设备驱动是标准的Linux内核驱动，其核心结构体是 struct i2c_driver。

3.1 定义设备树匹配表

内核依靠 of_device_id 表来将驱动与设备树节点进行匹配。

static const struct of_device_id my_sensor_dt_ids[] = {
    { .compatible = "abc,my-sensor" }, // 与设备树中的compatible属性对应
    { /* sentinel */ } // 哨兵项，标记数组结束
};
MODULE_DEVICE_TABLE(of, my_sensor_dt_ids);

3.2 实现Probe初始化函数

当设备树节点与驱动匹配成功时，内核会自动调用驱动的 probe 函数。这是驱动初始化的核心入口。

static int my_sensor_probe(struct i2c_client *client,
                           const struct i2c_device_id *id)
{
    int ret;
    u8 val;

    /* client->dev 是内嵌的struct device, client->addr 是I2C地址 */
    dev_info(&client->dev, "Probing device at addr: 0x%02x\n", client->addr);

    /* 尝试读取寄存器0x00（通常是芯片ID寄存器）以验证硬件连接 */
    ret = i2c_smbus_read_byte_data(client, 0x00);
    if (ret < 0) {
        dev_err(&client->dev, "Failed to read reg 0x00: %d\n", ret);
        return ret;
    }
    val = (u8)ret;
    dev_info(&client->dev, "Chip ID (Reg 0x00) = 0x%02x\n", val);

    /* 后续步骤：可在此注册字符设备、Input子系统或IIO子系统等 */
    return 0;
}

static void my_sensor_remove(struct i2c_client *client)
{
    /* 执行资源释放操作，如注销设备、释放内存等 */
}

3.3 注册I2C驱动

将上述组件组装到 i2c_driver 结构体中，并使用专用宏进行注册。

static struct i2c_driver my_sensor_driver = {
    .driver = {
        .name = "my_sensor",
        .of_match_table = my_sensor_dt_ids, // 绑定匹配表
    },
    .probe = my_sensor_probe,
    .remove = my_sensor_remove,
};

/* module_i2c_driver 宏等价于 module_init 和 module_exit 的简化版 */
module_i2c_driver(my_sensor_driver);

MODULE_LICENSE("GPL");
MODULE_AUTHOR("dump linux");
MODULE_DESCRIPTION("A simple I2C driver example");

4. 使用Regmap框架（进阶实践）

Regmap是Linux内核提供的一套通用寄存器映射抽象层。它将I2C、SPI、MMIO等不同总线对寄存器的读写操作封装成统一且简洁的API，使驱动开发者无需关心底层总线差异，专注于寄存器层面的业务逻辑，这对于管理复杂的网络与系统外围芯片寄存器尤其高效。

Regmap核心优势：

• 接口统一：一套API兼容I2C、SPI等多种总线。
• 并发安全：内置互斥锁，保证多线程访问安全。
• 性能优化：支持寄存器缓存，减少对低速总线的实际访问次数。
• 调试友好：集成debugfs支持，方便在用户空间直接查看和修改寄存器值。

4.1 在驱动中初始化Regmap

#include <linux/regmap.h>

/* 配置regmap属性，定义寄存器位宽和地址范围 */
static const struct regmap_config my_sensor_regmap_config = {
    .reg_bits = 8,   /* 寄存器地址宽度为8位 */
    .val_bits = 8,   /* 寄存器值宽度为8位 */
    .max_register = 0xFF, /* 最大寄存器地址 */
};

/* 驱动私有数据结构体 */
struct my_sensor_data {
    struct i2c_client *client;
    struct regmap *map;
};

static int my_sensor_probe(struct i2c_client *client,
                           const struct i2c_device_id *id)
{
    struct my_sensor_data *data;

    data = devm_kzalloc(&client->dev, sizeof(*data), GFP_KERNEL);
    if (!data)
        return -ENOMEM;

    data->client = client;

    /* 核心：基于i2c_client初始化regmap */
    data->map = devm_regmap_init_i2c(client, &my_sensor_regmap_config);
    if (IS_ERR(data->map))
        return PTR_ERR(data->map);

    /* 将私有数据绑定到i2c_client，便于在其他函数中获取 */
    i2c_set_clientdata(client, data);

    return 0;
}

4.2 使用Regmap API读写寄存器

/* 示例：使用regmap进行寄存器读写操作 */
static void my_sensor_read_write(struct i2c_client *client)
{
    int ret;
    unsigned int val;
    struct regmap *map;
    struct my_sensor_data *data;

    /* 从i2c_client获取驱动私有数据 */
    data = i2c_get_clientdata(client);
    map = data->map;

    /* 写寄存器：将值0xFF写入地址为0x01的寄存器 */
    regmap_write(map, 0x01, 0xFF);

    /* 读寄存器：读取地址为0x02的寄存器值到变量val中 */
    ret = regmap_read(map, 0x02, &val);
    if (ret == 0)
        dev_info(&client->dev, "Read value from reg 0x02: 0x%x\n", val);
}

5. 驱动调试实用技巧

驱动编写完成后，调试是验证其正确性的关键步骤。以下是一些常用的诊断手段，熟练掌握这些运维与DevOps调试技巧能极大提升效率。

5.1 确认设备树加载与驱动匹配状态

检查内核启动日志，确认设备树节点已被解析且驱动probe函数被成功调用。

sudo dmesg | grep -i "my_sensor\|i2c1"

5.2 使用i2c-tools用户空间工具集

i2c-tools 是直接与I2C硬件交互的利器，可以在不加载驱动的情况下排查硬件连接问题。

• 扫描总线：查看I2C总线上所有在线设备。

  # 假设设备挂载在I2C总线1上
  sudo i2cdetect -y 1

  输出示例：UU表示该地址已被内核驱动占用，40表示地址0x40有设备响应但无驱动。

  0  1  2  3  4  5  6  7  8  9  a  b  c  d  e  f
  00:                         -- -- -- -- -- -- -- --
  40: UU -- -- -- -- -- -- -- -- -- -- -- -- -- -- --

• 直接读写寄存器（绕过驱动）：

  # 从总线1、地址0x40的设备读取寄存器0x00的值
  sudo i2cget -y 1 0x40 0x00
  # 向总线1、地址0x40的设备的寄存器0x01写入值0xff
  sudo i2cset -y 1 0x40 0x01 0xff

5.3 常见故障排查速查表

现象	可能原因与解决建议
Probe函数未触发	1. 设备树节点未使能（检查status = "okay"）。<br>2. compatible字符串与驱动不匹配。<br>3. 驱动模块未编译或未加载（使用lsmod检查）。
读写报错 -EREMOTEIO	1. 物理连接问题（检查SCL/SDA线路、上拉电阻）。<br>2. 设备供电异常。<br>3. I2C地址错误（确认是7位地址，非8位）。
i2cdetect扫描极慢或超时	1. 总线缺少上拉电阻。<br>2. 某个从设备故障将总线拉低（尝试复位设备或排查GPIO）。

6. I2C Driver 与 Platform Driver 的核心区别

初学者容易混淆这两类驱动，下表清晰列出了它们的核心差异：

特性	Platform Driver	I2C Driver
应用场景	SoC内部集成的硬件模块（如LCD控制器、USB控制器）	挂载在I2C总线上的外部芯片（如传感器、EEPROM）
绑定依据	设备树节点的名称或compatible属性	i2c_client结构体，核心是I2C从机地址
资源获取	通过设备树获取内存映射地址（reg）、中断号等	通过I2C从机地址，使用I2C总线API进行通信
通信方式	内存映射I/O（MMIO），CPU直接读写寄存器物理地址	总线事务，由I2C控制器产生时序波形进行通信

7. 总结

I2C驱动开发是嵌入式Linux驱动工程师必须掌握的核心技能之一。它标志着开发者具备了与外部芯片“对话”的能力。通过本文，你不仅了解了从设备树配置到驱动注册的完整流程，更接触到了工业级开发中不可或缺的 regmap框架。强烈建议在实际项目中使用regmap来抽象寄存器操作，它能显著减少代码量，并提升驱动的稳定性、可维护性和可移植性。
