Keil MDK内存管理深入解析：Flash、SRAM与堆栈优化实战

理解嵌入式开发中程序的内存布局是至关重要的。对于使用Keil MDK或ARM编译器的开发者而言，清晰掌握RO、RW、ZI、.data、.bss、堆(heap)、栈(stack)等核心概念，不仅能帮助我们理解程序如何被加载和运行，更是进行有效内存优化的基础。本文将系统梳理这些关键概念及其在Flash与SRAM中的映射关系。

1. 基础概念详解

1.1 存储介质分类

嵌入式系统中的存储介质主要分为两类：

Flash（非易失性存储）

• 特点：掉电后数据不丢失，读取速度快，但写入（编程）速度相对较慢。
• 存储内容：程序代码、常量数据、以及初始化变量的初值。
• 访问方式：可直接读取，但写入需通过特定接口或协议。

RAM（易失性存储，常指SRAM）

• 特点：掉电后数据丢失，读写速度都非常快。
• 存储内容：程序运行时的变量、堆栈空间以及其他临时数据。
• 访问方式：支持直接读写。

1.2 程序段分类

根据数据的读写属性和初始化方式，程序在编译链接后被划分为不同的段。

RO（Read Only，只读）段

• 存储位置：Flash。
• 包含内容：
  • 程序代码（.text段）
  • 只读数据（.rodata段），如常量字符串、用const修饰的全局变量。
• 特点：在程序运行时不可修改。

RW（Read Write，读写）段

• 存储位置：其初始值存储在Flash中，运行时值存储在RAM中。
• 包含内容：已初始化且初始值非零的全局变量和静态变量。
• 特点：系统启动时，需要一段初始化代码将这部分数据的初始值从Flash复制到对应的RAM地址。

ZI（Zero Initialized，零初始化）段

• 存储位置：RAM。
• 包含内容：未初始化，或显式初始化为0的全局变量和静态变量。
• 特点：系统启动时，由启动代码将对应的RAM区域清零。

1.3 常见段名与内存区域对应关系

• .text：代码段，存放程序指令，位于Flash中。
• .rodata / .constdata：只读数据段（属于RO），存放常量，位于Flash中。
• .data：已初始化的全局/静态变量段（属于RW）。其初始值在Flash中，运行时变量本体在RAM中。
• .bss：未初始化或零初始化的全局/静态变量段（属于ZI），位于RAM中。通常，编译器也会将堆(heap)和栈(stack)的管理区域划归到.bss段或类似区域。
• 栈 (Stack)：用于存储局部变量、函数参数、返回地址等，由编译器自动管理，通常从RAM的高地址向低地址增长。
• 堆 (Heap)：用于动态内存分配（如malloc/free），由程序员管理，通常从RAM的低地址向高地址增长。

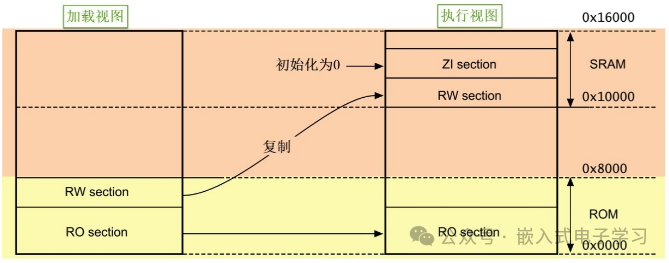

1.4 加载域与执行域

这两个概念对于理解程序从存储介质到运行时的转换至关重要。

1. 加载域 (Load Region)：指程序烧录（下载）到芯片时，代码和数据存储在哪个物理地址区间。可以是片内Flash、片外Flash或RAM。

   • 对于代码和只读数据(RO)，因其运行时无需改变，通常直接存储在Flash中，其加载域即Flash地址空间。
   • 对于读写数据(RW)，若其有非零初始值，则该初始值必须保存在非易失存储介质（如Flash）中，因此其加载域也是Flash地址空间。
   • 对于零初始化数据(ZI)，无需在Flash中保存具体值，因此没有实质的加载域内容。

2. 执行域 (Execution Region)：指芯片上电运行后，CPU从哪个地址读取指令或访问数据。

   • 对于代码：其执行域通常与加载域一致，即CPU直接从Flash中取指执行。
   • 对于数据：
     • RO数据：从Flash中直接读取，执行域同加载域。
     • RW数据：程序运行时访问的是RAM中的副本，因此其执行域是RAM地址空间。
     • ZI数据：同样在RAM中被访问，执行域是RAM地址空间。

简单来说，加载域解决“数据存哪儿”，执行域解决“运行时去哪儿找”。系统启动过程的核心任务之一，就是根据分散加载描述文件，将数据从“存”的地方搬到“用”的地方。

2. 内存区域详细对应关系

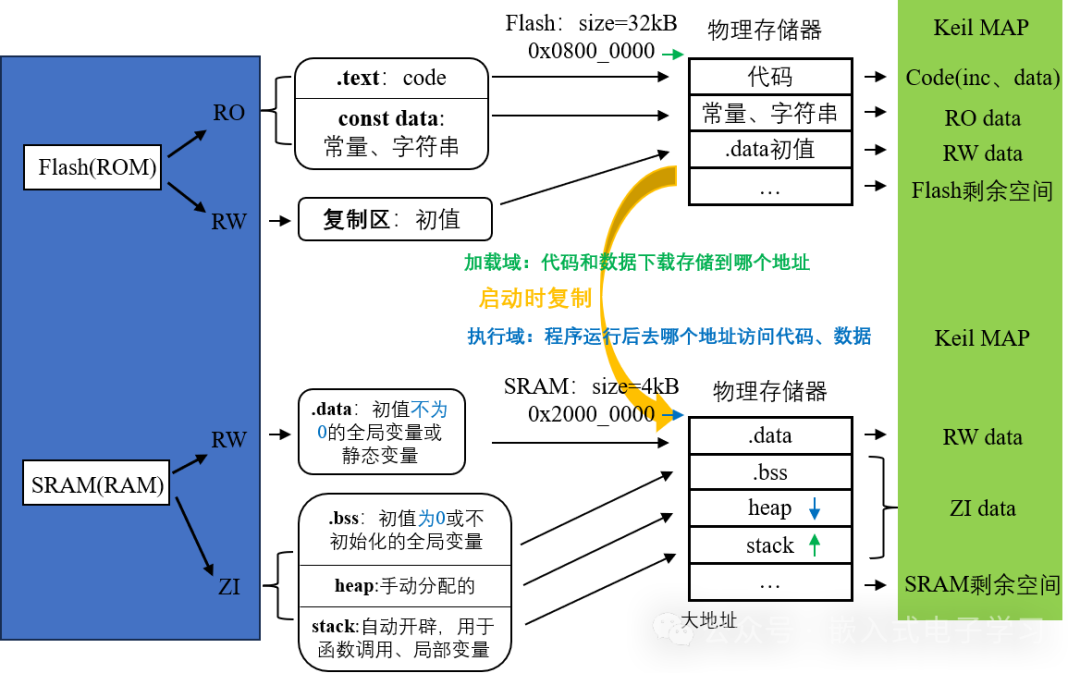

2.1 编译时段的映射

2.2 详细对应表

内存区域	对应段	存储介质	初始化方式	内容示例
.text	RO (代码)	Flash	编译时确定	函数代码、中断向量表
.rodata	RO (数据)	Flash	编译时确定	const常量、字符串常量
.data	RW	Flash(初值)+RAM	启动时从Flash复制初值到RAM	int a = 100;
.bss	ZI	RAM	启动时清零	int b; 或 int c = 0;
heap	ZI (动态)	RAM	运行时分配 (malloc等)	malloc()分配的内存块
stack	ZI (动态)	RAM	运行时压栈	局部变量、函数参数、返回地址

3. 启动过程分析

系统上电复位后，在跳转到main()函数之前，启动文件（如startup_xxx.s）会执行一系列关键的初始化操作，这与操作系统底层启动原理有相通之处。主要步骤包括：

1. 初始化栈指针(SP)和程序计数器(PC)。
2. 将RW段的数据从其在Flash中的存储地址（加载域）复制到RAM中的运行时地址（执行域）。
3. 将ZI段对应的整个RAM区域清零。
4. 调用__main（C库初始化，可能包含分散加载代码），最后跳转到用户的main()函数。

4. Map文件解析

Map文件是Keil MDK编译链接后生成的重要报告，它详细展示了程序的内存布局。分析Map文件是进行内存优化的关键步骤。

4.1 Map文件内容分析

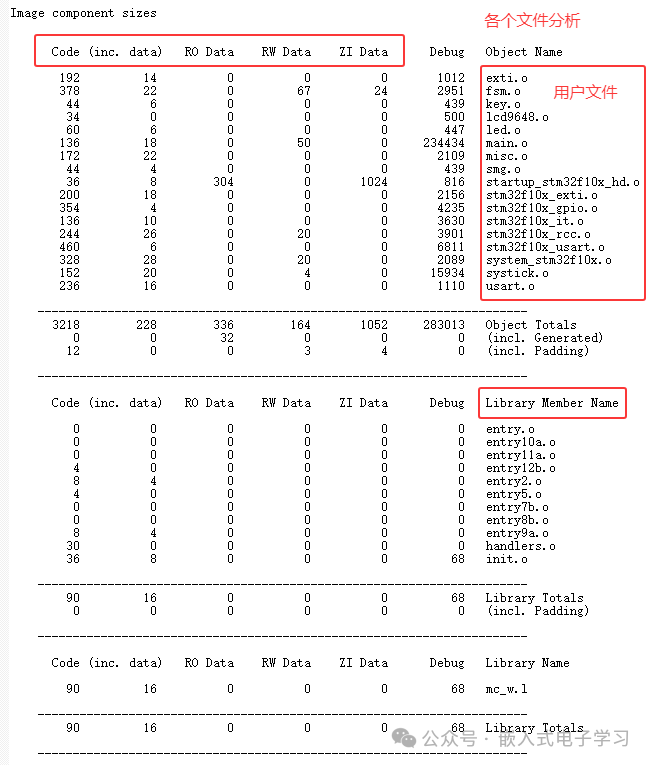

1. 模块摘要 (Module Summary)
这部分列出了每个目标文件（.o）所占用的各类内存大小。

模块摘要示例：
    Code (inc. data)   RO Data    RW Data    ZI Data      Debug   Object Name
        1200       200        400        100        500       8000     main.o
         800       150        200         50        300       6000     library.o

• Code：包含内联数据在内的代码大小。
• RO Data：只读数据大小。
• RW Data：已初始化的读写数据大小（RAM占用）。
• ZI Data：零初始化数据大小。
• Debug：调试信息大小，不烧录到芯片。

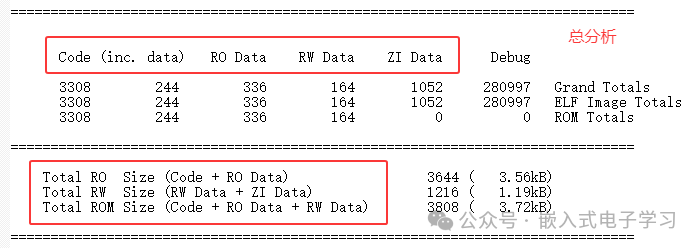

2. 总内存占用 (Grand Totals)
汇总整个工程的内存需求。

总内存占用示例：
Total RO  Size (Code + RO Data)                 1600 (   1.56kB)
Total RW  Size (RW Data + ZI Data)               900 (   0.88kB)
Total ROM Size (Code + RO Data + RW Data)       1700 (   1.66kB)

• Total RO Size：占用Flash的只读部分总和（Code + RO Data）。
• Total RW Size：运行时需要的RAM总和（RW Data + ZI Data），不含堆栈。
• Total ROM Size：实际需要烧录到Flash的最小空间（Code + RO Data + RW Data的初始值）。

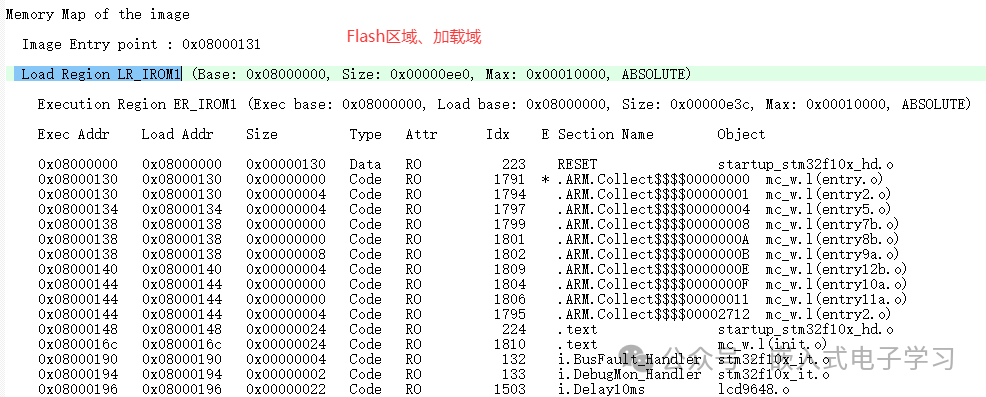

3. 内存区域分布 (Memory Map of the image)
最详细的部分，展示了每个段在加载域和执行域中的具体地址和大小。

内存映射表示例：
Load Region LR_FLASH (Base: 0x08000000, Size: 0x00000800, Max: 0x00080000)
    Execution Region ER_FLASH (Base: 0x08000000, Size: 0x00000650)
        Base Addr    Size         Type   Attr      Idx    E Section Name        Object
        0x08000000   0x00000200   Code   RO            1    .text               startup_stm32f10x.o
        0x08000200   0x00000400   Data   RO            2    .constdata          main.o

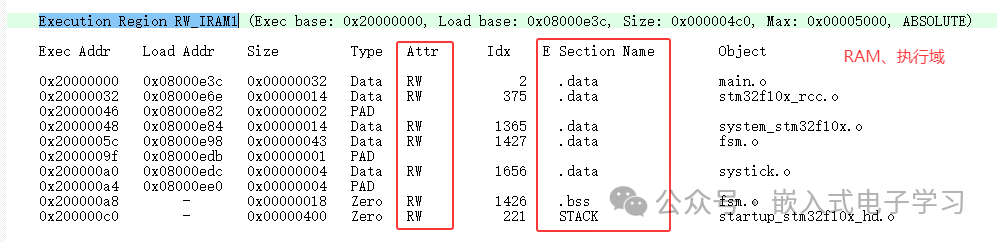

Execution Region RW_IRAM1 (Base: 0x20000000, Size: 0x00000400)
    Base Addr    Size         Type   Attr      Idx    E Section Name        Object
    0x20000000   0x00000100   Data   RW           10    .data               main.o
    0x20000100   0x00000200   Zero   RW           11    .bss                main.o
    0x20000300   0x00000100   Zero   RW           12    heap                .o

4.2 关键指标解读

在编译输出窗口常见的信息行：

Program Size: Code=xxxx RO-data=xxxx RW-data=xxxx ZI-data=xxxx

• Code: 代码大小，存储在Flash中。
• RO-data: 只读数据大小，存储在Flash中。
• RW-data: 已初始化且非零的全局/静态变量大小。在Flash中存储其初始值，在RAM中占用同等大小的空间用于运行时。
• ZI-data: 未初始化或零初始化的全局/静态变量大小。仅占用RAM空间，且不占用Flash空间存储数据（可能占用极小空间存储元信息）。

重要计算公式：

Flash占用 ≈ Code + RO Data + RW Data (的初始值)
RAM占用  ≈ RW Data + ZI Data + Stack Size + Heap Size

注意：RW数据在Flash和RAM中各占一份空间，Flash存初值，RAM存运行值。

5. 内存优化实战

5.1 优化方向与方法

基于以上理解，我们可以有针对性地优化嵌入式程序的存储空间：

1. 减少全局/静态变量：尤其是非零初始化的（RW）和未初始化的（ZI）变量，能直接节省RAM。优先使用局部变量（在栈上分配）。
2. 常量使用const：确保常量数据被放置在Flash的RO段，而非RAM。这是编程基础中提升效率的常见手段。

   const int table[100] = { ... }; // 存储在Flash，节省RAM

3. 优化代码尺寸：选择适当的编译优化等级（如-Os优化尺寸），移除无用代码，减少Flash占用。

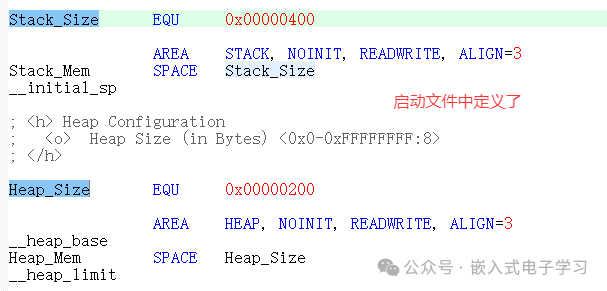

4. 合理配置堆栈：根据函数调用深度和局部变量大小合理设置栈大小；根据动态内存需求合理设置堆大小，避免溢出或浪费。
5. 分析Map文件：定位占用大的模块或变量，进行针对性优化。

5.2 优化实例分析

int global_var = 100;      // RW数据：Flash存100，RAM占4字节。
int global_var2;           // ZI数据：RAM占4字节，启动时清零。
const int global_const = 200; // RO数据：仅Flash占4字节，不占RAM。

堆栈溢出检测：在资源受限的系统中，监控堆栈使用是良好实践。可以在启动时用特定值（幻数）填充栈空间，并在运行时检查。

// 示例：栈使用检测函数
uint16_t CheckStackUsage(void) {
    extern uint32_t __StackTop; // 栈顶（起始地址，低地址）
    extern uint32_t __StackLimit; // 栈底限制（高地址）
    uint32_t *p = &__StackLimit;
    uint32_t magic = 0xDEADBEEF;
    uint16_t used = 0;

    // 从栈底向栈顶查找第一个未被修改（仍为幻数）的位置
    while (p < &__StackTop && *p == magic) {
        p++;
    }
    // 计算已使用的栈空间（字节）
    used = ((uint32_t)p - (uint32_t)&__StackLimit) * sizeof(uint32_t);
    return used;
}

5.3 优化检查清单

• [ ] 变量检查：全局/静态变量是否必要？能否改为局部变量？
• [ ] 常量修饰：所有常量数据是否都已用const修饰？
• [ ] 大内存对象：大数组是否可改为动态分配或放在特定内存段（如CCM RAM）？
• [ ] 堆栈配置：堆栈大小是否经过评估和测试？是否有溢出检测机制？
• [ ] 编译选项：是否使用了合适的优化等级（如-Os平衡尺寸与速度）？
• [ ] Map文件分析：是否定期查看Map文件，找出并优化内存消耗“大户”？

通过系统地应用这些概念和方法，开发者可以更有效地管理Keil MDK项目中的宝贵内存资源，提升系统稳定性和性能。
