RK3568调试笔记：解决Linux USB Camera与WIFI连接常见问题

系统识别到两个WIFI的问题

在连接WIFI时，系统可能识别到两个无线设备。经过排查，发现其中一个是由 p2p0 设备创建的信号。

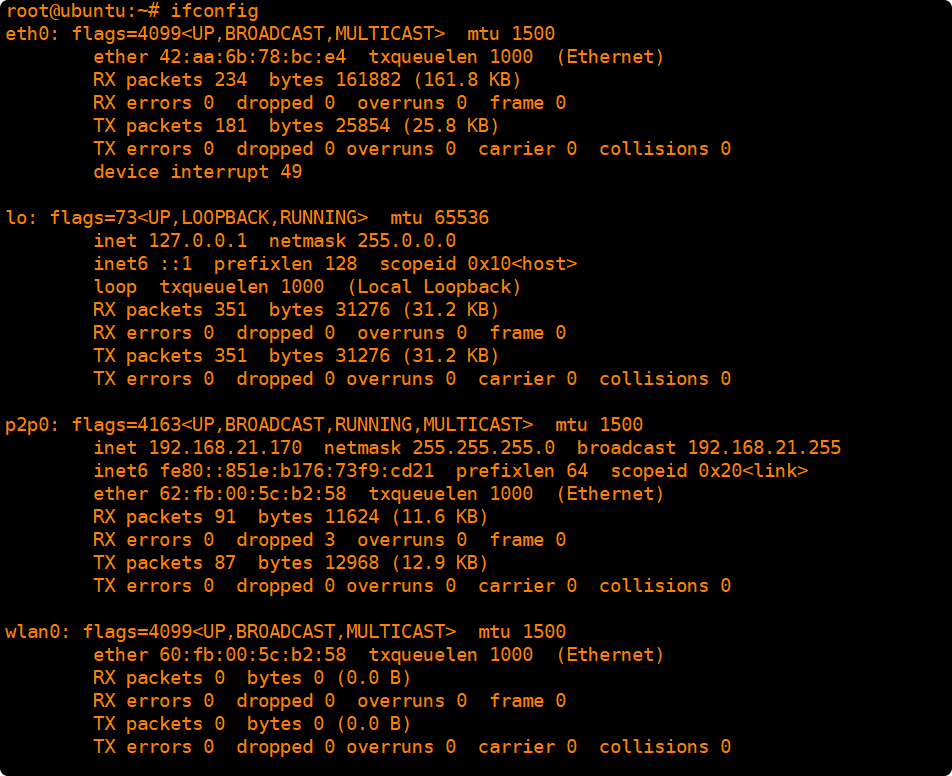

图1：通过ifconfig查看网络接口状态

解决此问题有两种方法：一是直接关闭 p2p0 接口，二是通过 udev 规则禁止其创建。

ifconfig p2p0 down

或者通过修改NetworkManager配置，使其不管理 p2p0 设备：

# 修改配置文件，或直接删除p2p0节点
vi /etc/NetworkManager/NetworkManager.conf
[device]
match-device=interface-name:p2p0
managed=false

关于 WIFI p2p0 接口

p2p0 接口通常与 WiFi Direct（也称为 Wi-Fi Peer-to-Peer，简称 P2P）协议相关。这套由 Wi-Fi 联盟发展的协议，允许设备无需通过无线路由器即可直接相互连接，进行高速数据传输。例如，两台手机通过 Wi-Fi 直连功能传输文件就会用到这种接口。

而模拟AP（SoftAP）功能，则是将无线网卡转换为一个Wi-Fi热点，使其他设备（如手机、平板）能够通过连接该热点共享网络。

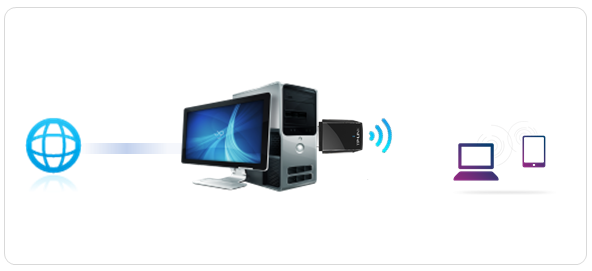

图2：设备通过无线热点互联示意图

热点无法联网的解决方法

如果创建的热点无法让连接的设备访问互联网，通常需要启用系统的IP转发功能。

编辑系统配置文件：

vim /etc/sysctl.conf
# 取消对 net.ipv4.ip_forward=1 这一行的注释
# 修改后保存

然后使配置生效：

sudo sysctl -p

USB Camera视频格式解析

不同的USB摄像头支持不同的视频压缩格式，了解它们有助于选择合适设备：

• YUYV：传输未经压缩的YUV数据，数据量很大，通常分辨率和帧率较低。这种原始数据一般由后端进行再处理，常用于虹膜识别、红外人脸识别等特殊用途。
• MJPEG：一种Motion-JPEG压缩格式，通常用于分辨率相对较低（如720P、VGA）的USB摄像头，传输数据量依然较大。
• H.264：高效的视频压缩编码，通常用于较高分辨率（如1080p、720p）的USB摄像头，能显著减小传输数据量。

使用 v4l2-ctl 调试摄像头

v4l2-ctl 是Linux下调试V4L2摄像头设备的常用工具，其内核模块功能丰富。

• 列出系统支持的所有视频设备：

  v4l2-ctl --list-devices

• 列出特定设备支持的像素格式：

  v4l2-ctl --device=/dev/video0 --list-formats

• 查询设备对特定格式（如YUYV）所支持的分辨率：

  v4l2-ctl -d /dev/video0 --list-framesizes=YUYV

图3：使用命令查看USB摄像头支持的离散分辨率列表

USB Camera驱动路径

标准的USB视频类（UVC）摄像头驱动位于内核源码的以下路径：

kernel-5.10/drivers/media/usb/uvc

摄像头前后置标识问题

在Android等系统中，摄像头有前后置之分。如果默认是后置摄像头，需要修改为前置，可以调整驱动代码：

// 文件：hardware/interfaces/camera/device/3.4/default/ExternalCameraDevice.cpp
// const uint8_t facing = ANDROID_LENS_FACING_EXTERNAL;
const uint8_t facing = ANDROID_LENS_FACING_FRONT;
UPDATE(ANDROID_LENS_FACING, &facing, 1);

RKISP1 图像信号处理器

RKISP驱动基于V4L2和media framework实现，负责硬件配置、中断处理、缓冲区轮转以及控制如MIPI DPHY和Sensor等子设备。

RKISP1驱动架构

驱动代码位于 drivers/media/platform/rockchip/rkisp1，使用媒体控制器API。该驱动提供了4个视频设备节点和3个子设备。

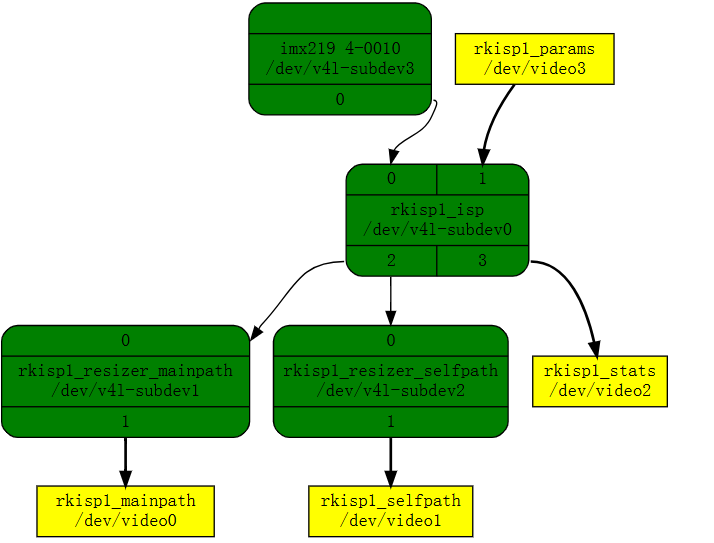

图4：RKISP1驱动的默认媒体管道拓扑结构图

视频设备包括：

• rkisp1_mainpath：用于捕获图像的主路径设备，通常支持较高分辨率。
• rkisp1_selfpath：用于捕获图像的辅路径设备。
• rkisp1_stats：元数据捕获设备，用于输出统计信息。
• rkisp1_params：元数据输出设备，用于接收来自用户空间的参数配置。

子设备包括：

• rkisp1_resizer_mainpath：用于调整主路径捕获帧的大小和下采样。
• rkisp1_resizer_selfpath：用于调整自路径捕获帧的大小和下采样。
• rkisp1_isp：连接传感器，执行所有ISP操作。

如何关闭RKISP1驱动

如果不需要使用ISP功能，可以通过修改设备树（DTS）文件将其状态设置为 disabled。以下是一个diff示例：

diff --git a/kernel/arch/arm64/boot/dts/rockchip/rb-rk3568-evb1-ddr4-v10.dtsi b/kernel/arch/arm64/boot/dts/rockchip/rb-rk3568-evb1-ddr4-v10.dtsi
index ac1d7a945..4bc6d7736 100644
--- a/kernel/arch/arm64/boot/dts/rockchip/rb-rk3568-evb1-ddr4-v10.dtsi
+++ b/kernel/arch/arm64/boot/dts/rockchip/rb-rk3568-evb1-ddr4-v10.dtsi
@@ -452,15 +452,15 @@ uart8_gpios: uart8-gpios {

 &rkisp {
-       status = "okay";
+       status = "disabled";
 };

 &rkisp_mmu {
-       status = "okay";
+       status = "disabled";
 };

 &rkisp_vir0 {
-       status = "okay";
+       status = "disabled";

启动USB摄像头时的注意事项

在使用 cheese、guvcview 或 Qt V4L2 Test Utility 等工具测试摄像头时，默认可能会打开 video0（即 rkisp_mainpath，这是RK ISP处理器捕获的设备）。若要直接测试USB摄像头，请确保在工具中切换到 HD Web Camera 对应的设备节点。注意，cheese 等工具在切换设备后可能需要重启才能生效。

解决识别到双摄像头的问题

某些USB摄像头驱动会同时创建视频流设备和元数据设备，导致系统识别出两个摄像头（如 video0 和 video1）。如果只需要一个，可以通过修改驱动来避免创建元数据设备。

打开UVC驱动文件 kernel/drivers/media/usb/uvc/uvc_driver.c，找到并注释掉注册元数据节点的代码行：

/* Register a metadata node, but ignore a possible failure,
 * complete registration of video nodes anyway.
 */
// uvc_meta_register(stream); // 注释掉这一行

term->vdev = &stream->vdev;
}

Linux udev规则详解

用户空间设备管理器（udev）允许我们为设备定义持久化的命名规则，这些规则存储在 .rules 扩展名的文件中。

• /etc/udev/rules.d/：用于存放自定义规则，拥有更高优先级。
• /usr/lib/udev/rules.d/：存放软件包安装的默认规则。

使用udev规则的主要目的包括：为热插拔设备创建确定的设备映射、解决主/辅设备号不足、管理 /dev 目录下过多的文件，以及提供更灵活的命名方式。

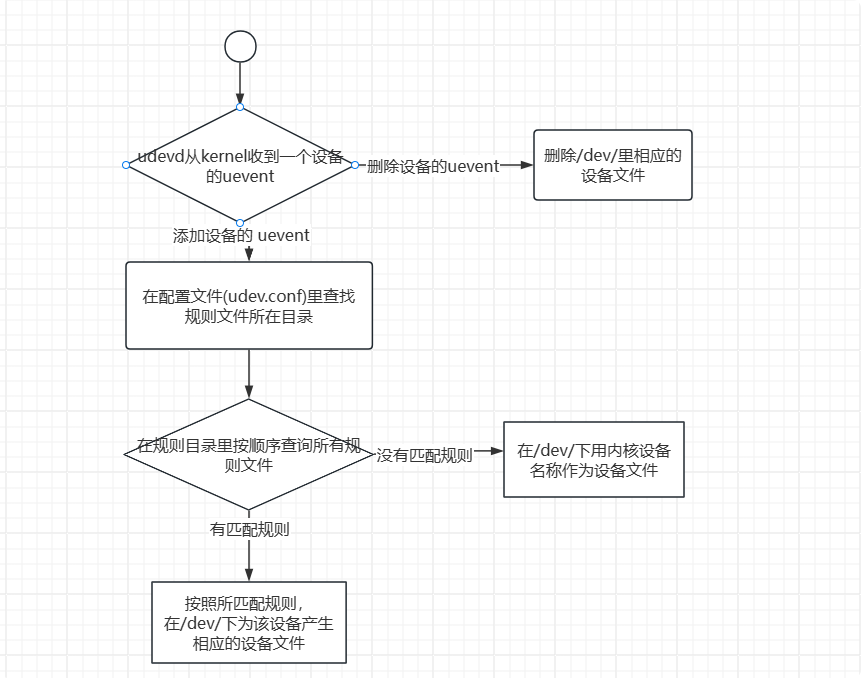

图5：udev接收内核事件并处理设备文件的流程图

udev规则语法与关键字

一个规则文件由一系列键值对组成，分为匹配键和赋值键。

常见关键字示例：

• ACTION：事件行为，如 add（添加设备）、remove（删除设备）。
• SUBSYSTEM：子系统名称，例如块设备的子系统为 block。
• KERNEL：内核设备名称。
• ATTRS{idVendor}， ATTRS{idProduct}：设备的供应商ID和产品ID。
• SYMLINK：在 /dev/ 下为设备创建符号链接。这是推荐做法，可以避免覆盖系统默认规则生成的文件。
• MODE：设备文件的权限（八进制）。
• NAME：创建的设备文件名（仅第一行有效）。
• GOTO / LABEL：用于规则内部的跳转控制。

操作符说明：

操作符	匹配或赋值	解释
==	匹配	相等比较
!=	匹配	不等比较
=	赋值	分配一个特定值，可被后续规则覆盖
+=	赋值	向已存在的键追加特定值
:=	赋值	分配一个特定值，后续规则无法覆盖

实战：为USB摄像头创建udev规则

假设我们有一个供应商ID为 05a3，产品ID为 9332 的USB摄像头，我们希望为其创建一个固定且权限为777的符号链接。

创建规则文件 /etc/udev/rules.d/99-usb-camera.rules，内容如下：

KERNEL=="video*", ATTRS{idVendor}=="05a3", ATTRS{idProduct}=="9332", MODE="0777", SYMLINK+="camera"

保存后，重新加载udev规则并触发事件使新规则生效：

# 重新加载规则文件
udevadm control --reload-rules
# 触发UDEV事件以重新处理已连接的设备
sudo udevadm trigger

执行后，该摄像头除了默认的 /dev/videoX 节点外，还会有一个永久的 /dev/camera 符号链接，这在进行稳定的驱动开发和应用程序配置时非常有用。
