今天拆解一台来自上海晶珩的工业平板电脑。它采用7英寸TFT LCD屏,支持多点电容触摸。其核心是一颗博通4核 Arm Cortex-A72 (ARM v8) 64位 1.8GHz SoC,最高支持8GB LPDDR4 RAM,并可通过SD卡扩展32GB或64GB存储。看到这些参数,是不是感觉很像树莓派的配置?

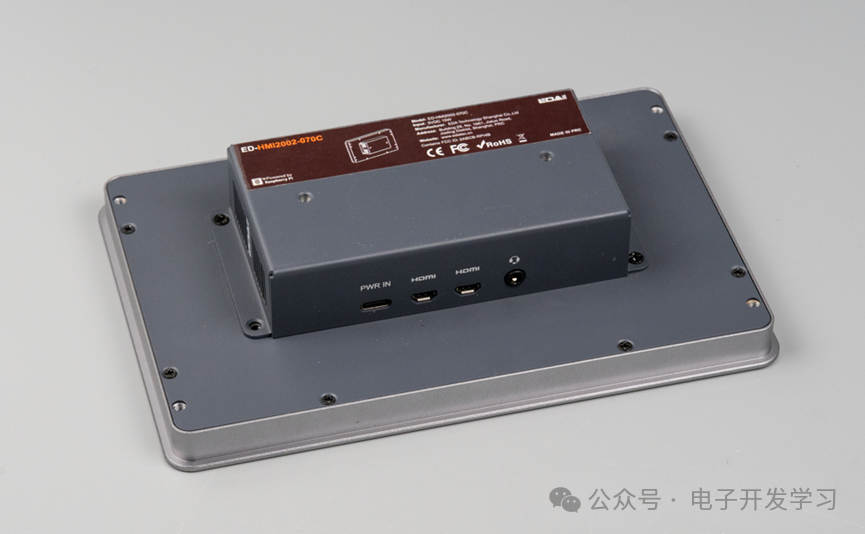

工业平板外观
图1:工业平板外观

整个设备的屏幕边框采用厚实的铝合金CNC一体成型工艺,表面为工业灰色处理。后盖则使用了钣金工艺。

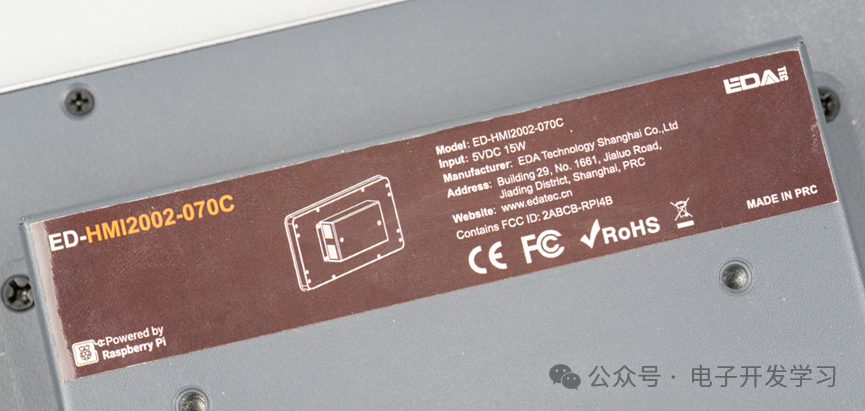

设备铭牌信息
图2:设备背面铭牌,标注型号与认证信息

铭牌上显示型号为ED-HMI2002-070C,供电要求为5V/15W。值得注意的是,左下角明确印有“Powered by Raspberry Pi”字样,这证实了其内部采用树莓派作为核心驱动单元的猜测。

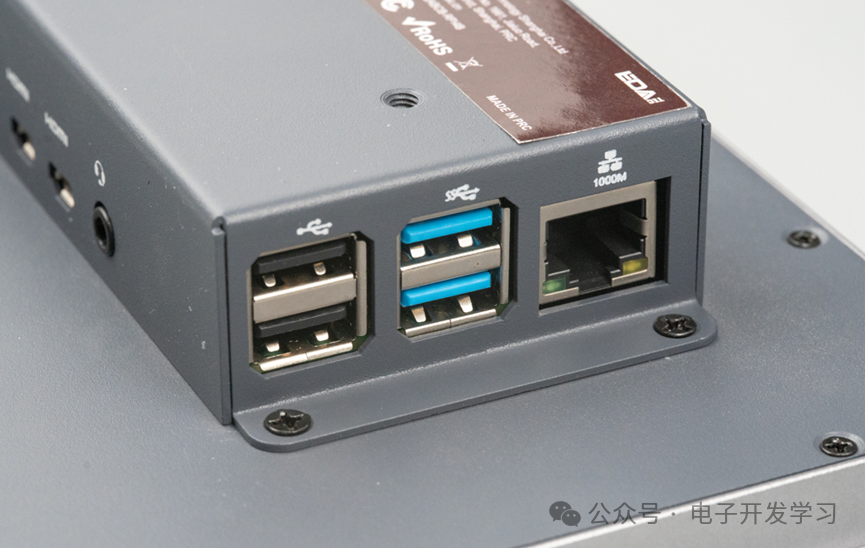

尾部接口盖板
图3:尾部可开启的接口盖板

尾部突起的盖板下,一侧集成了两个USB 2.0和两个USB 3.0接口,另一侧则是一个千兆以太网接口。

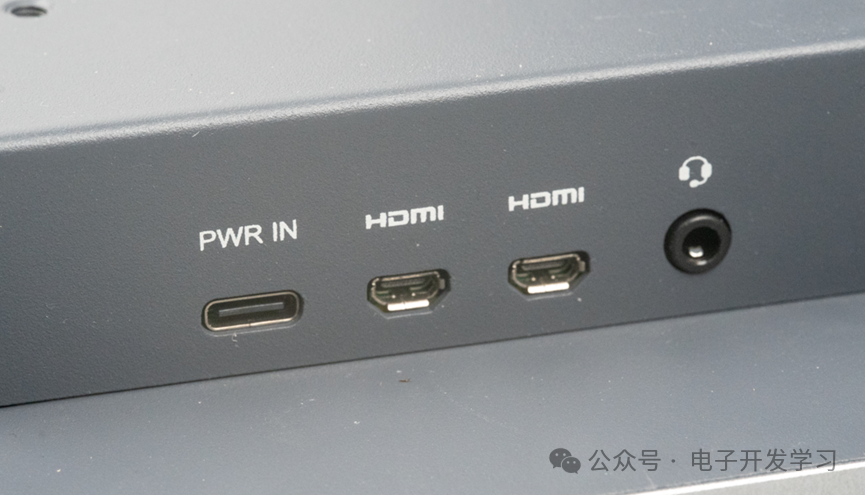

侧面接口布局
图4:设备侧面接口特写

设备下侧面是供电输入的Type-C接口。旁边还有两个Micro HDMI输出接口,支持双路4K@60Hz视频输出。最右侧是一个音频输出接口。从这些接口的布局方式来看,几乎可以确定内部使用的是树莓派开发板。

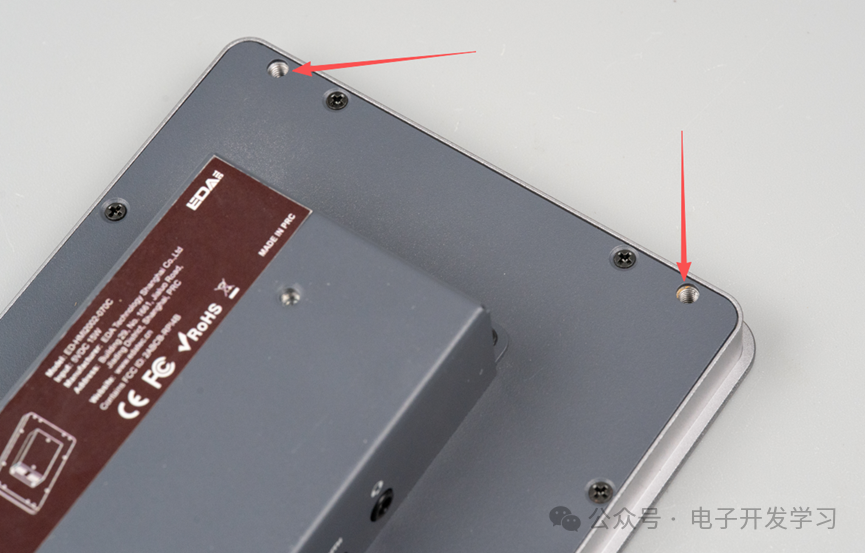

底部安装孔位
图5:设备底部四个角提供了安装螺丝孔

设备的四个角设计了螺丝孔位,便于工业现场的安装固定。

拆下后盖,内部结构一目了然,果然直接集成了一块树莓派主板。

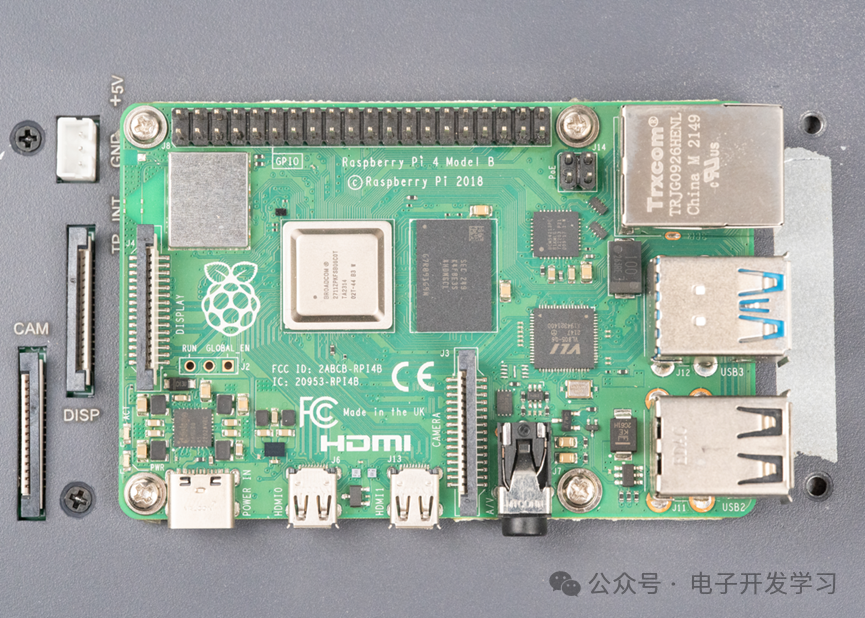

树莓派4B主板正面
图6:集成在设备内部的树莓派4 Model B主板

查看具体型号,这是一块树莓派4B。这块板子曾一度因供应问题价格飙升,如今市场价格已回落至300元左右。

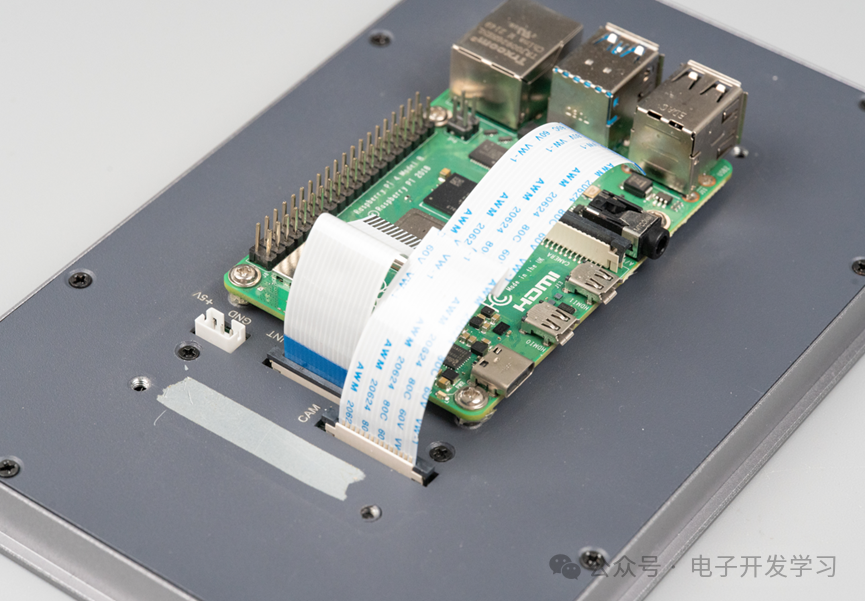

主板与屏幕的连接排线
图7:树莓派主板通过两条FPC排线与内部屏幕组件连接

树莓派主板通过两条FPC柔性排线与内部的屏幕组件相连。

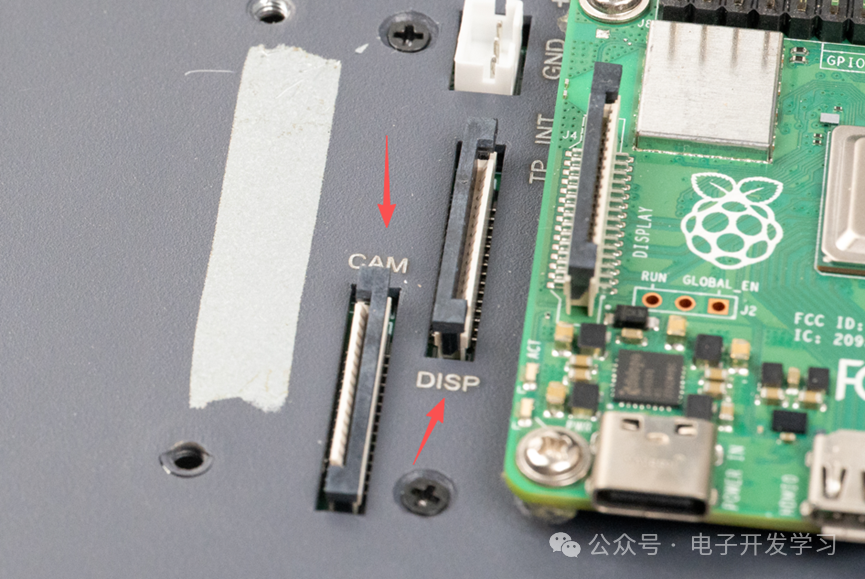

主板上的摄像头与显示接口
图8:主板上的摄像头接口与显示接口特写

这两个连接器分别对应摄像头和显示屏功能。

现在,尝试将这块树莓派4B主板从设备中分离出来。

树莓派主板接口面
图9:拆下的树莓派4B主板,可见丰富的接口

这就是我们在拆解前从外部看到的USB接口和以太网口的背面。

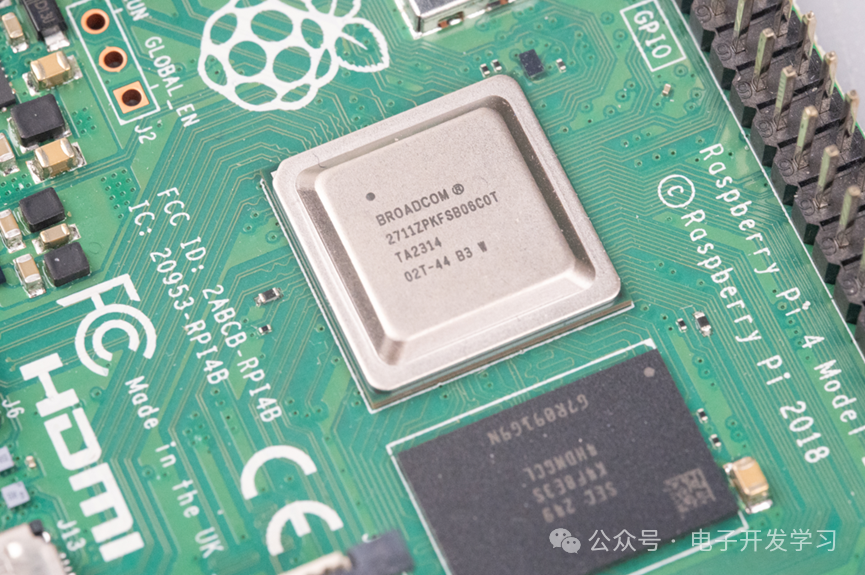

博通BCM2711主控芯片
图10:主板核心——博通BCM2711四核SoC

主控芯片是博通的BCM2711,如前所述,这是一颗四核Cortex-A72架构的SoC。

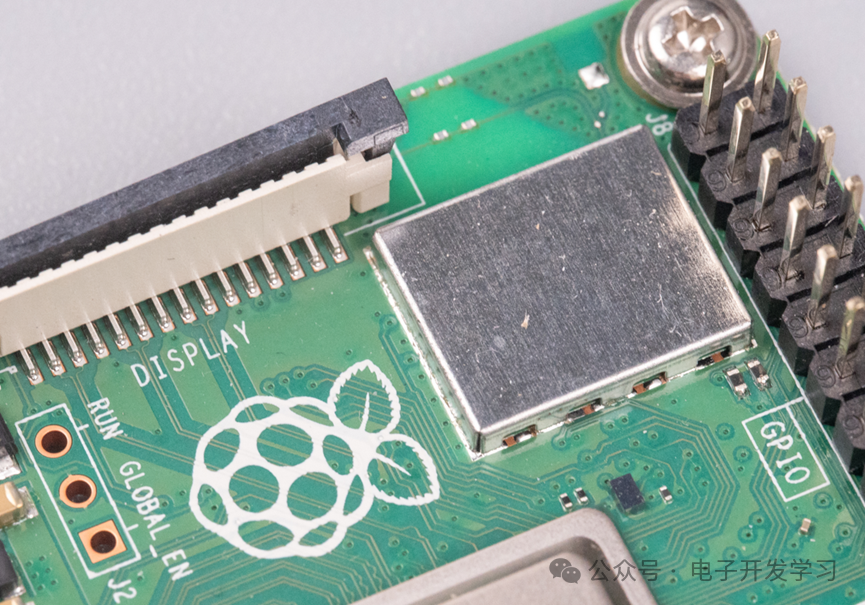

树莓派标志与无线模块
图11:熟悉的树莓派标志及右上角的无线模块

树莓派的Logo一如既往。右上角是无线模块,包含Wi-Fi和蓝牙功能。

接下来看看主板上的其他关键芯片。

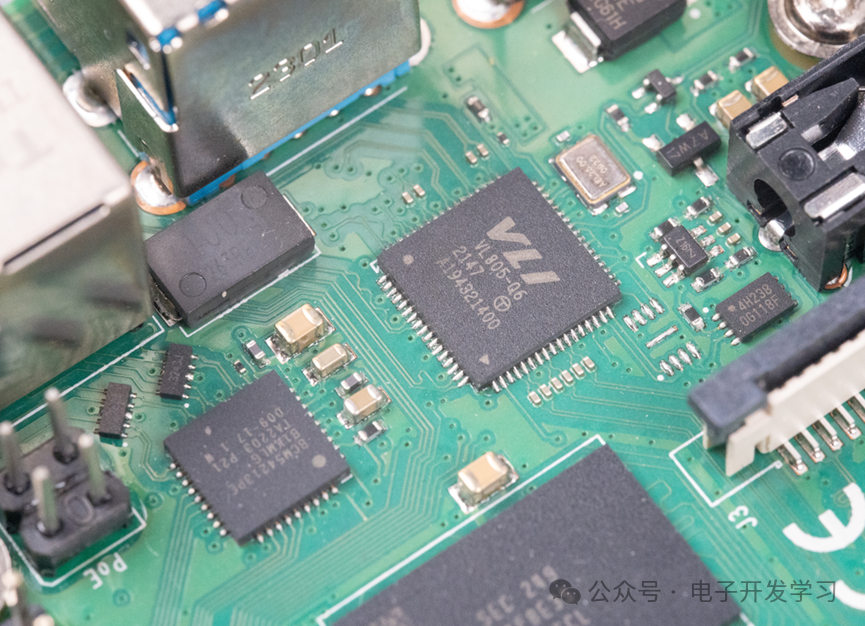

USB集线器芯片VL805-Q6
图12:负责USB接口扩展的VL805-Q6芯片

USB接口的扩展由一颗VL805-Q6芯片实现。

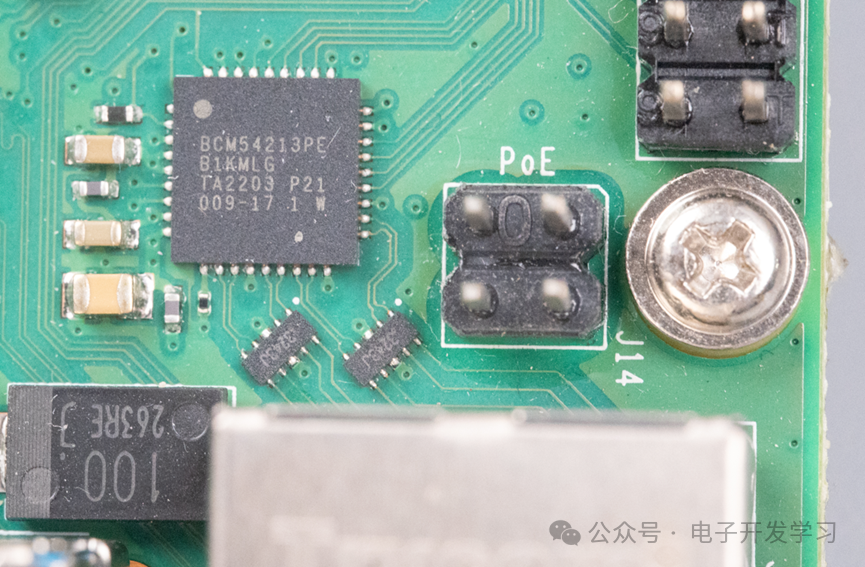

千兆以太网芯片BCM54213
图13:千兆以太网收发器芯片BCM54213

千兆以太网收发器芯片是BCM54213。从该芯片到RJ45网口之间,可以看到两个呈45度角摆放的ESD保护二极管。

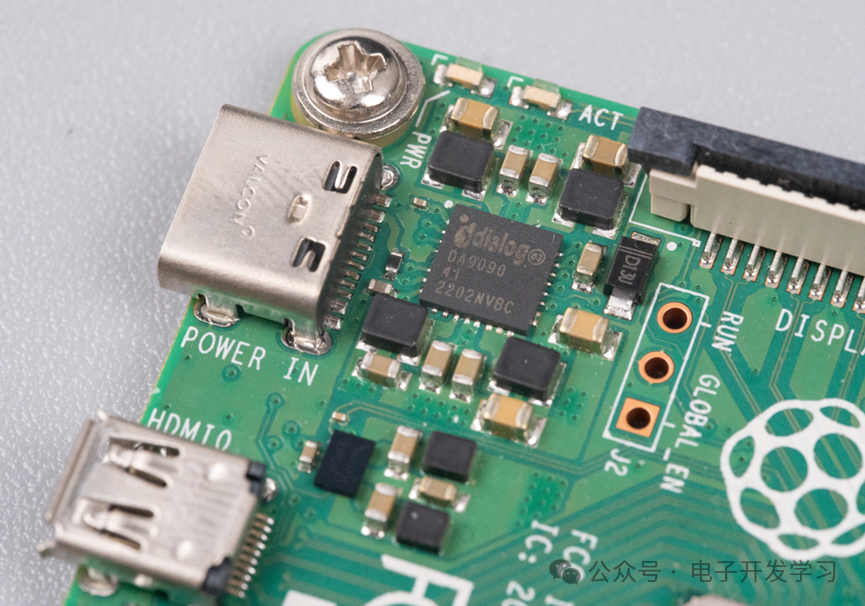

电源管理芯片DA9090
图14:Type-C接口旁的电源管理芯片DA9090

Type-C供电输入口旁边是电源管理芯片,采用了Dialog的DA9090,它提供四路DC-DC输出。

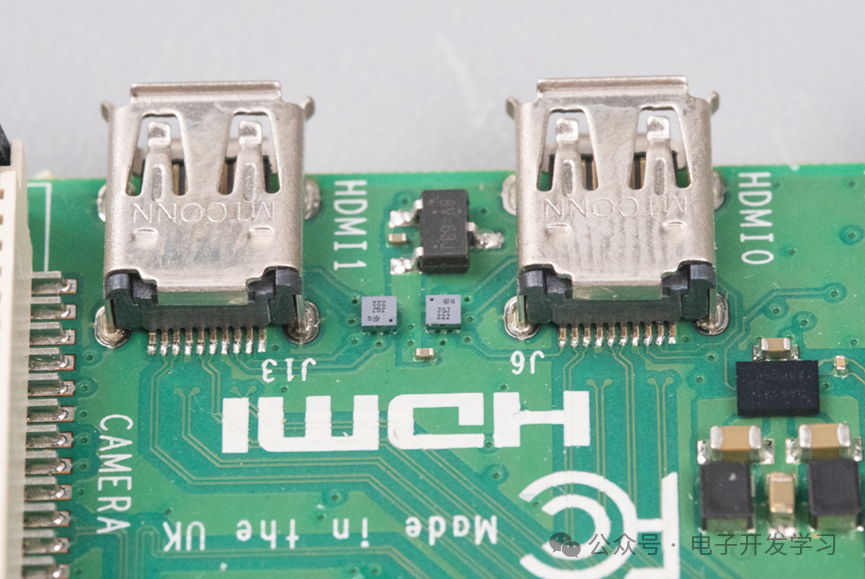

Micro HDMI连接器
图15:两个Micro HDMI视频输出连接器

两个Micro HDMI连接器用于视频输出。

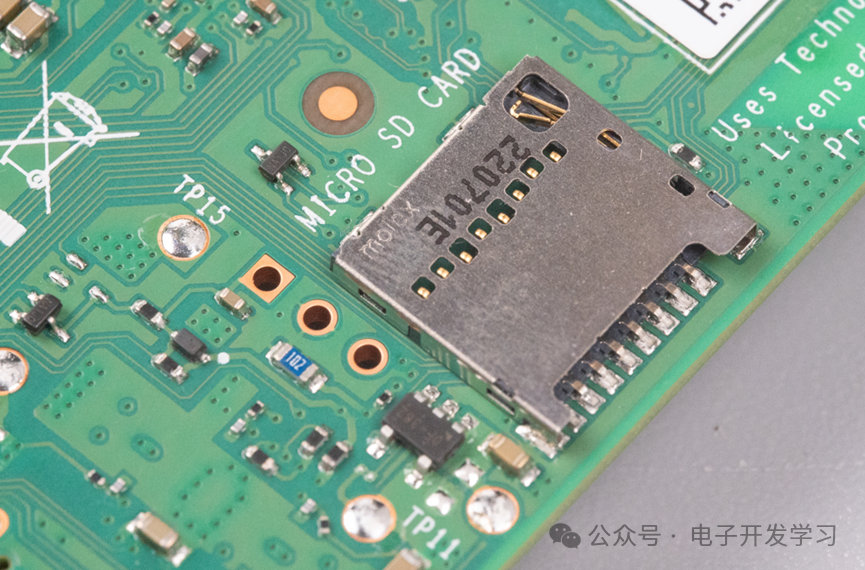

背面的Micro SD卡插槽
图16:位于主板背面的Micro SD卡插槽

主板背面是Micro SD卡插槽。

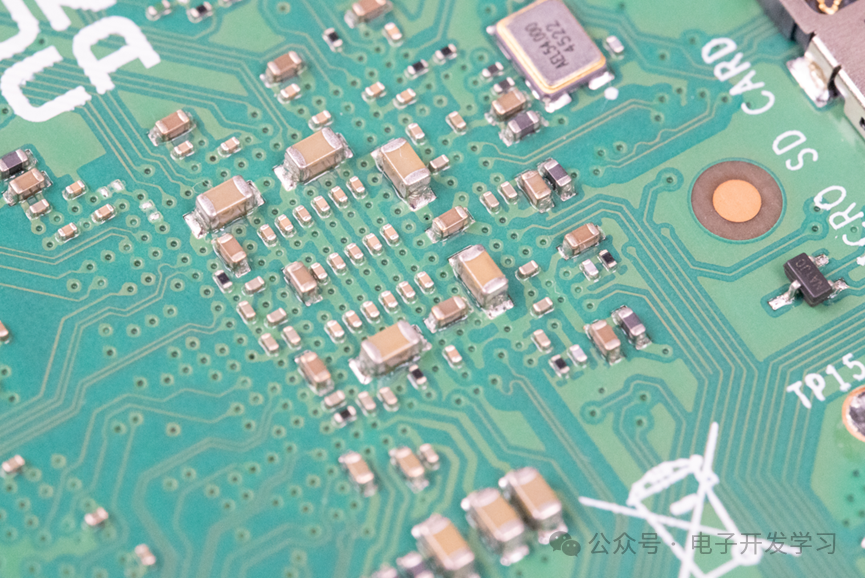

SoC背面的去耦电容阵列
图17:SoC芯片背面密集布置的去耦电容

这是SoC芯片背面用于电源滤波的大量去耦电容。

看完树莓派4B主板,我们继续拆解屏幕部分。内部是屏幕的驱动板。

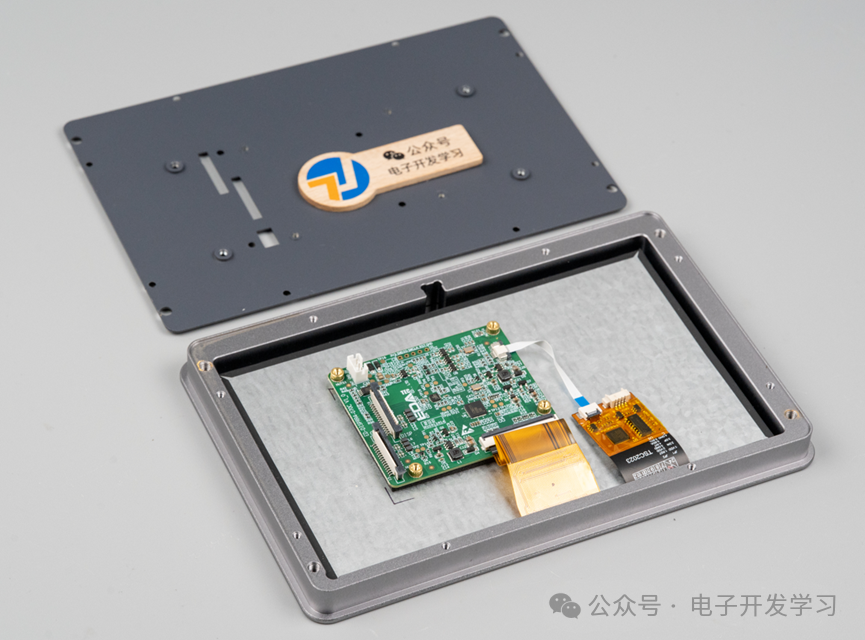

屏幕驱动板与金属框架
图18:屏幕后壳内的驱动板与厚实的铝合金框架

铝合金边框非常厚实。屏幕从前方嵌入,驱动板则粘贴在屏幕背面。

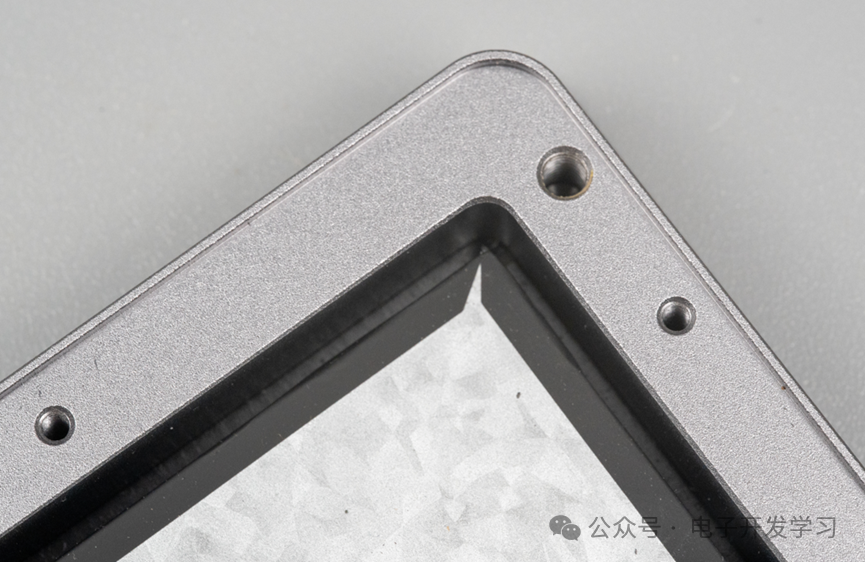

屏幕装配打胶细节
图19:屏幕安装后,接缝处进行了打胶密封处理

屏幕安装后,内部的接缝处还做了打胶处理,以增强密封性。

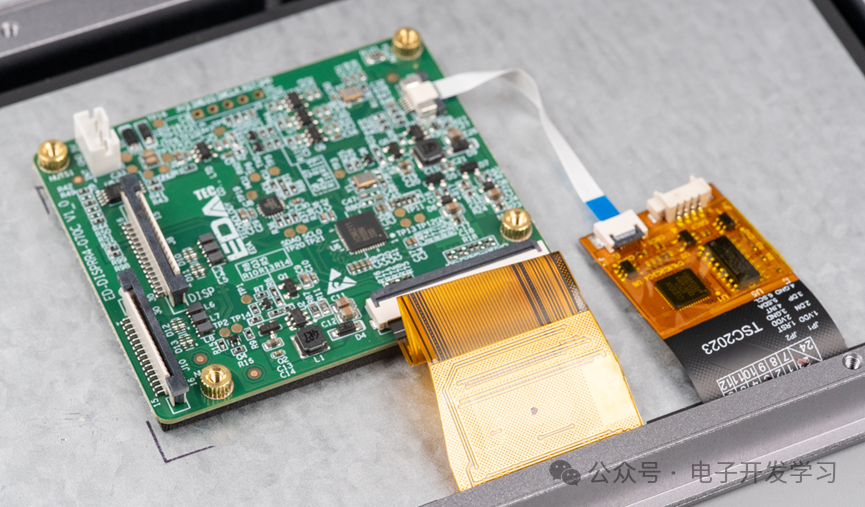

LCD与触摸屏排线
图20:连接驱动板的LCD屏线与触摸屏排线

这是连接到驱动板的LCD排线和触摸屏排线。

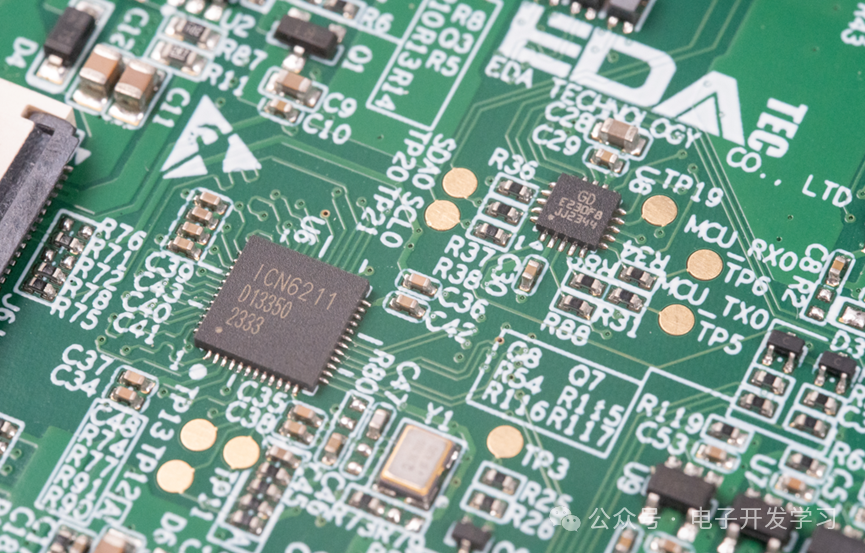

驱动板上的GD32E230F8微控制器
图21:驱动板上的兆易创新GD32E230F8微控制器

驱动板上有一颗GD32E230F8芯片,采用QFN-20小型封装。

EEPROM芯片与滚花螺母
图22:驱动板上的24C32A EEPROM芯片及四角的滚花铜螺母

还有一颗EEPROM芯片,型号为24C32A。驱动板四角焊接了四个滚花铜螺母,用于固定。

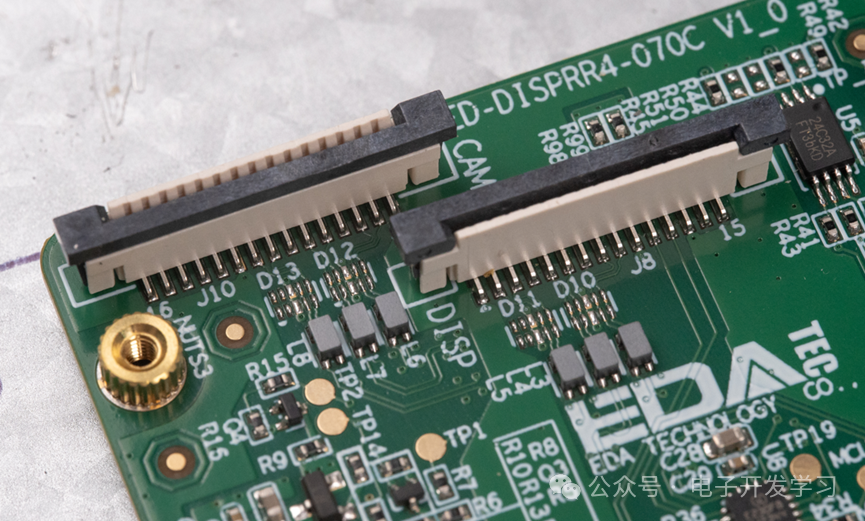

FPC接口处的共模电感
图23:从树莓派引入信号的FPC接口处串联了共模电感

从树莓派引出的两条FPC排线信号在进入驱动板时,经过了共模电感以抑制干扰。

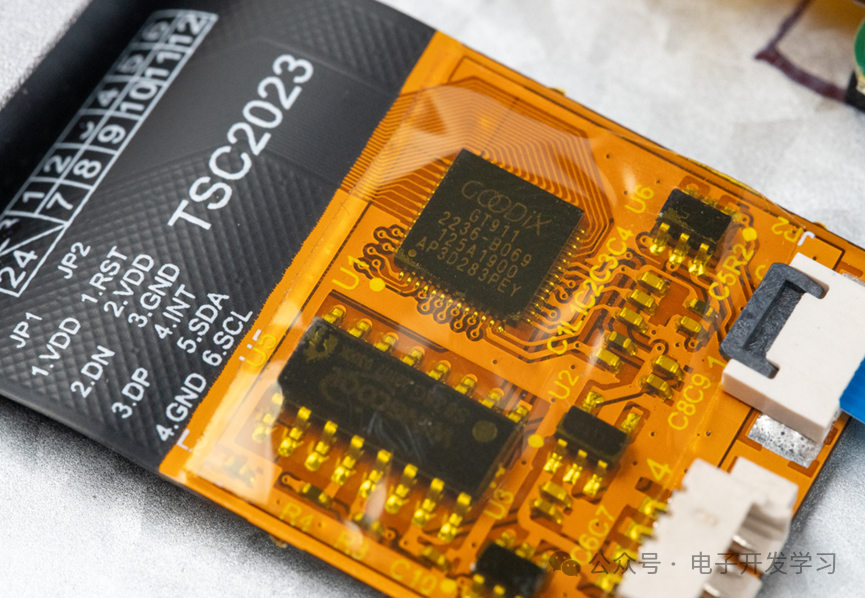

触摸屏控制芯片GT911
图24:负责电容触摸控制的GT911芯片

触摸屏控制芯片的型号是GT911。

总结
这款工业平板电脑采用坚固的铝合金CNC外壳,内部核心是一块标准的树莓派4B主板(搭载博通BCM2711四核处理器),搭配7英寸电容触摸屏。其接口齐全,包括USB、千兆以太网、双HDMI输出等。通过拆解可以发现,其本质是一个将树莓派原装主板与独立屏幕驱动板通过FPC连接,并置于工业级防护外壳内的集成方案,在结构上兼顾了散热与防护需求。
