MySQL核心架构深度解析：五大模块、性能优化与面试要点

本文系统剖析了MySQL的核心技术架构，重点聚焦于分层逻辑结构、InnoDB存储引擎设计、事务机制与并发控制、主从复制原理及分区策略五大模块。文章旨在帮助开发者深入理解MySQL的运行机制与性能优化要点，内容涵盖B+树索引原理、MVCC实现、两阶段提交等关键技术细节。

01 前言

MySQL是一种开源的关系型数据库管理系统（RDBMS），以其高性能、高可靠、跨平台和活跃社区的特性，成为构建各种规模应用程序的首选之一。为了在项目中更高效地驾驭它，我们有必要深入探索其核心知识体系，这不仅有助于日常开发和排错，也是数据库领域面试准备的坚实基础。

本文将围绕以下五大核心模块展开：

• 分层逻辑架构
• InnoDB存储引擎
• 事务机制与并发控制
• 主从复制原理
• 分区策略与应用场景

02 分层逻辑架构

首先我们来了解下MySQL的整体架构：

图1：MySQL服务器分层逻辑架构图，展示了连接层、服务层和引擎层的核心组件

MySQL采用分层逻辑架构，包括：连接层（Connection Layer）、服务层（Server Layer / SQL Layer）和存储引擎层（Storage Engine Layer）。这种分层设计使得MySQL功能强大、灵活且易于扩展。

2.1 连接层

负责处理客户端的网络连接请求和身份验证，高效、安全地建立和维护客户端与服务器之间的通信通道。主要组件与功能：

• 连接池：管理网络连接（TCP/IP Socket、命名管道、共享内存等），实现连接复用，避免频繁创建销毁的开销，显著提升性能。
• 连接管理：为每个客户端连接分配一个线程来处理该连接上的所有请求。
• 身份认证：验证客户端的用户名、密码、主机名等信息。
• 安全：支持SSL/TLS加密连接，确保数据传输的安全性。

2.2 服务层

接收来自连接层的SQL语句，进行解析、优化，并最终确定如何高效地访问数据。它还负责内置函数的实现、跨存储引擎的功能（如视图、存储过程、触发器等）。主要组件及其功能：

• 查询缓存：在MySQL 8.0中已移除。早期版本中用于缓存SELECT语句及其结果集，但因设计缺陷（如全局锁、易失效）在实际应用中效果不佳。
• 解析器：
  • 词法分析：将SQL文本分解成一系列有意义的“词”（Tokens），如关键字、标识符、操作符。
  • 语法分析：检查SQL语法是否符合规则，生成一颗代表SQL语句结构的“解析树”。
• 预处理器：对解析树进行进一步的语义检查。检查表和列是否存在、名称是否有歧义、用户是否有权限等。如果查询涉及视图，则进行视图展开。
• 查询优化器：根据解析树、表结构信息（元数据）、索引统计信息等，评估执行查询的各种可能方案，计算不同执行计划的预估成本（主要考虑IO和CPU开销），选择它认为成本最低的“执行计划”。优化器的决策对性能影响巨大。
• 查询执行引擎：负责执行优化器生成的执行计划，调用存储引擎层提供的API来执行底层的数据读写操作。
• 内置函数：实现SQL标准函数（如COUNT(), SUM(), MAX(), NOW(), CONCAT()）以及一些扩展函数。
• 跨引擎功能：管理存储过程、自定义函数、触发器、视图（作为虚拟表处理）等服务器端功能的核心逻辑。

2.3 引擎层

负责数据的实际读写操作，支持可插拔存储引擎。不同的存储引擎就是不同的“插件”，可以在启动时或运行时（对某些引擎）加载或更改。常见存储引擎简要对比如下：

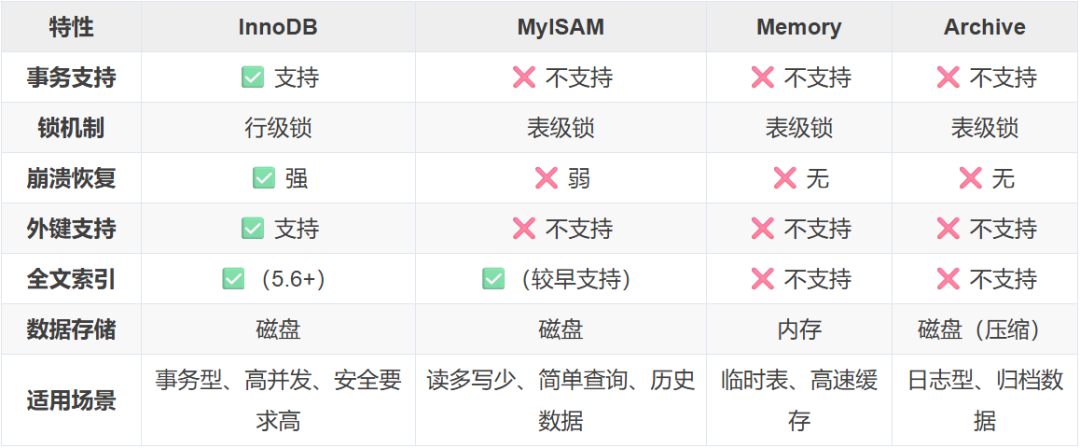

图2：四大存储引擎（InnoDB、MyISAM、Memory、Archive）特性对比表

2.4 SQL查询处理流程

在上述逻辑架构下，一条SQL查询的处理流程如下：建立连接、SQL语句解析、查询优化、执行查询和返回结果。

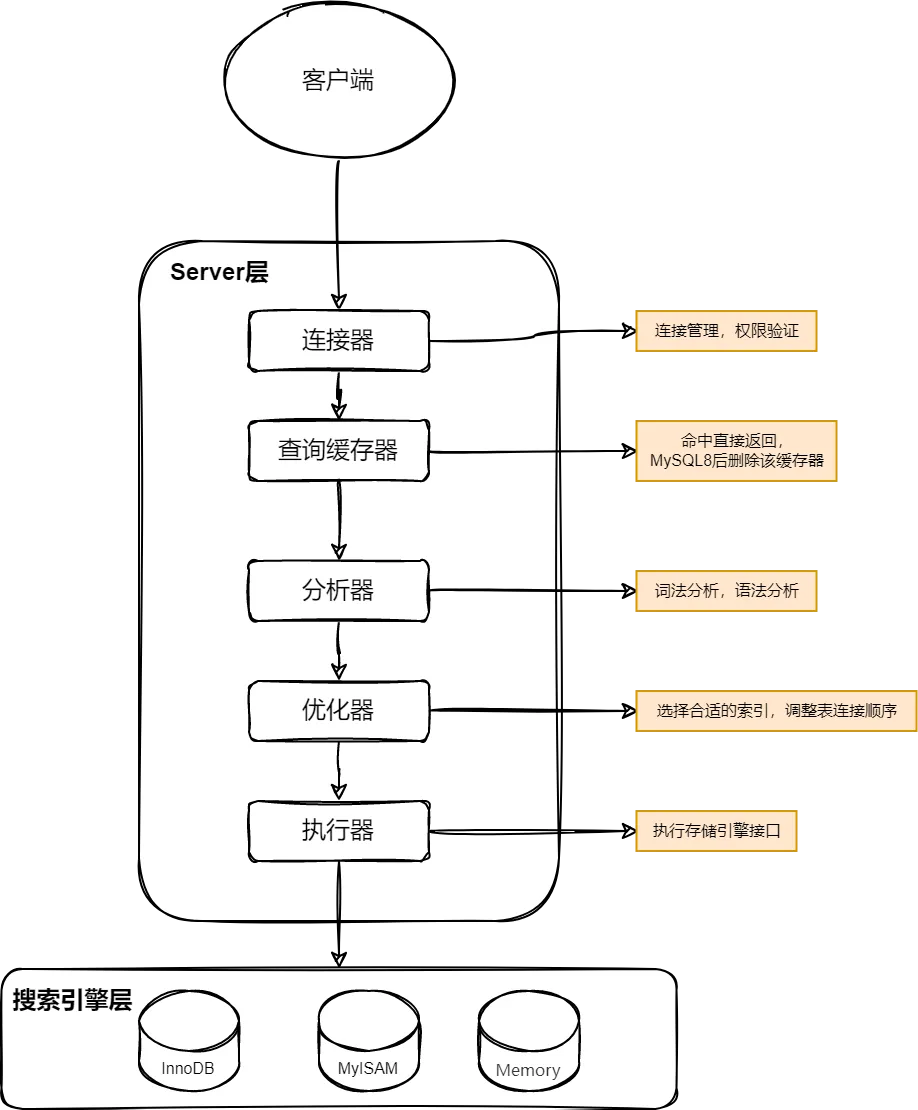

图3：SQL查询在MySQL各层的处理流程，展示了从客户端到存储引擎的完整路径

03 InnoDB存储引擎

MySQL支持可插拔存储引擎，其中最重要也最常见的存储引擎为InnoDB。它凭借先进的设计理念，在事务支持、数据安全、并发控制、索引优化等方面都具备显著优势。

3.1 高性能索引结构：B+树

InnoDB使用B+树作为索引结构，这使其在进行数据检索时效率极高。B+树结构示意如下：

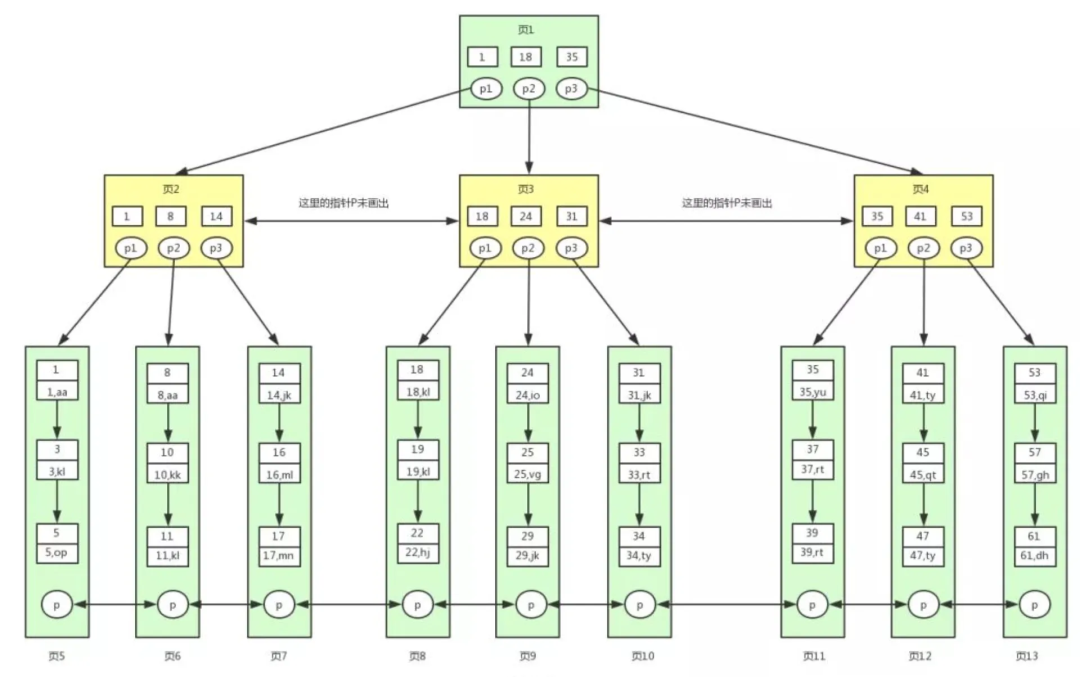

图4：B+树索引结构示意图，展示了多级索引页与数据页的关系

B+树 vs. 二叉搜索树（BST）或平衡二叉搜索树：

• B+树：一种多路平衡搜索树，每个节点可以包含多个键值和指针，通常一个节点能存储成百上千个数据项，因此树的高度非常低。B+树通过多路分支大幅降低树高，减少磁盘I/O次数。
• 二叉搜索树：在最坏情况下可能退化成链表，查询时间复杂度为O(n)。
• 平衡二叉搜索树：树高为O(log₂n)，对于磁盘存储来说，树高仍然过高，导致多次I/O操作。

B+树 vs. 哈希表：

• 哈希表：查找基于哈希函数直接定位，时间复杂度接近O(1)，但需要将所有数据加载进内存才能发挥最佳性能，且完全不支持范围查询和排序操作。
• B+树：通过多路分支和树形层级结构，可以用较小的内存开销管理大规模数据。B+树是天然有序的，叶子节点形成有序链表，非常适合范围查询和排序。

B+树 vs. B树：
B+树是B树的一种变体，但B+树在数据库索引中更具优势。

图5：B树与B+树在数据存储、叶子节点关系和查询路径等方面的特性对比

3.2 聚簇索引

• 聚簇索引最大的特点是索引叶节点包含完整的数据记录，索引即数据。
• 数据按照聚簇索引的顺序进行存储，范围查询效率极高。
• 每个InnoDB表有且仅有一个聚簇索引。如果定义了主键，主键就是聚簇索引。如果没有主键，但有唯一且非空的索引，会选择它作为聚簇索引。如果都没有，InnoDB会隐式生成一个rowid作为聚簇索引。

为什么常说单表存储数据上限为2000W条数据？
关于“单表存储数据上限为2000万条数据”的说法，并非一个绝对的技术限制，而是一个经验阈值。当单表数据量达到这个级别时，如果不做优化，性能（尤其是查询性能）可能会明显下降。

背景知识：

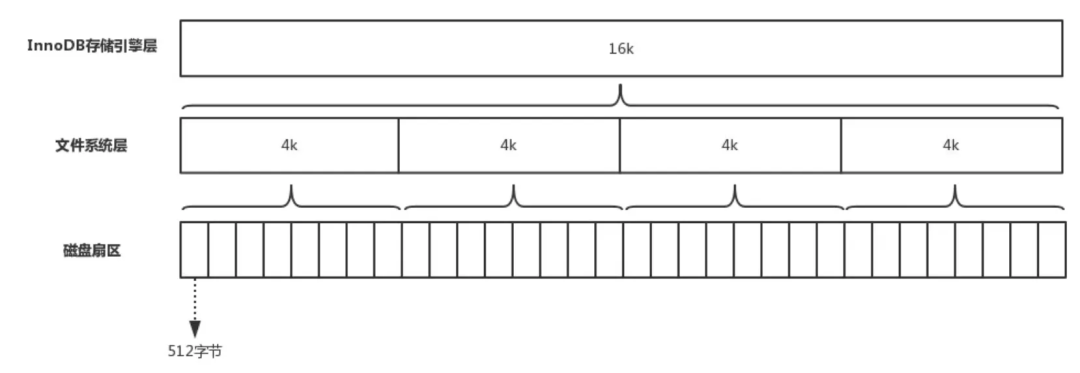

图6：InnoDB存储引擎页（Page）、文件系统块（Block）与磁盘扇区（Sector）的层级关系

• 磁盘扇区：磁盘上存储数据最小单元，大小为512字节。
• 块：文件系统（如EXT4）最小单元，大小为4KB。
• 页：InnoDB存储引擎的最小储存单元，默认大小为16KB。

InnoDB的每一张表在磁盘上对应一个.ibd文件（表空间）。数据以数据页的形式存储，每页默认为16KB。

图7：表空间（.ibd文件）由多个16KB的数据页组成

2000W条数据计算：

图8：通过B+树层高（Z）、非叶子节点指针数（X）和叶子节点行数（Y）估算总数据量

设：非叶子结点存放的指向其他数据页的指针数量为X；叶子节点存放的行数据数量为Y；B+树的层数为Z。则总行数 = (X ^ (Z-1)) * Y。

代入计算：一个数据页16KB。假设主键ID为bigint类型（8字节），指针大小为6字节，一条记录是14字节，则 X ≈ 16*1024/14 ≈ 1170。假设一条行记录大小为1KB，则 Y = 16。

• 假设B+树是2层，总行数 ≈ (1170^1) * 16 ≈ 1.9万。
• 假设B+树是3层，总行数 ≈ (1170^2) * 16 ≈ 2190万。
• 假设B+树是4层，总行数 ≈ (1170^3) * 16 ≈ 256亿。

在InnoDB中B+树高度一般为1-3层。当数据量在2000万左右时，树高多为3层，查询通常需要1~3次I/O。当数据量超出这个范围，树高可能增至4层，需要多一次I/O，查询效率会显著下降。因此，单表数据量建议控制在2000万左右，是基于性能考虑的经验值。

3.3 二级索引

• 聚簇索引之外的所有索引都称为二级索引或辅助索引。
• 二级索引的叶子节点并不存储行数据本身，而是存储对应的主键值。
• 使用二级索引查询数据时，先找到主键值，再到聚簇索引中查找真正的数据行——这个过程叫回表。

注意：可以通过覆盖索引优化查询，避免回表。例如，查询SELECT id, name FROM users WHERE name = ‘Alice’;，若(name)是二级索引，则索引中已包含id和name，无需回表。

3.4 索引优化

索引覆盖

• 定义：当查询所需的所有列都包含在索引中时，数据库可以直接从索引中获取数据而无需回表。
• 示例：

  -- 假设在users表的(name, age)上建立了联合索引
  CREATE INDEX idx_name_age ON users(name, age);
  -- 这个查询可以使用索引覆盖，因为只查询了索引包含的列
  SELECT name, age FROM users WHERE name = '张三';

• 优势：避免了回表操作，减少I/O和CPU消耗。

索引下推

• 定义：MySQL 5.6引入的特性，将WHERE条件中索引相关部分“下推”到存储引擎层进行过滤。
• 特点：在存储引擎层就过滤掉不符合条件的记录，减少回表操作和服务器层处理的记录数。
• 示例：

  -- 假设在users表的(name, age)上建立了联合索引
  CREATE INDEX idx_name_age ON users(name, age);
  -- MySQL 5.6之前：存储引擎只根据name='张三'查找，返回所有记录到服务器层过滤age>20。
  -- MySQL 5.6及之后：存储引擎在索引层面同时检查name='张三'和age>20，只返回同时满足的记录。
  SELECT * FROM users WHERE name = '张三' AND age > 20;

• 优势：减少数据传递量，提高查询效率，特别是对于范围查询后的过滤条件。

04 事务机制与并发控制

4.1 事务概述

事务是InnoDB存储引擎的核心特性，指数据库的一组操作，要么全部成功，要么全部失败回滚。事务具有四大核心特性ACID：

• 原子性：事务中的所有操作要么全部提交成功，要么全部失败回滚。由Undo Log保证。
• 持久性：事务一旦提交，其对数据的改变就是永久性的。由Redo Log保证。
• 隔离性：多个并发事务之间互不干扰。由锁机制和MVCC保证。
• 一致性：事务必须使数据库从一个一致性状态变换到另一个一致性状态。由原子性、持久性、隔离性共同保证。

4.2 Undo Log

每一个事务对数据的修改都会被记录到undo log。当需要回滚时，MySQL可以利用undo log将数据恢复到事务开始之前的状态。

• undo log属于逻辑日志，记录的是反向SQL语句（如DELETE对应INSERT）。
• undo log的信息也会被记录到redo log中以保证持久性。
• undo log由后台purge线程清理。
• MVCC的实现也依赖于undo log。InnoDB通过数据行的DB_TRX_ID和Read View判断数据可见性。若不可见，则通过DB_ROLL_PTR找到undo log中的历史版本。

4.3 Redo Log

redo log（重做日志）是InnoDB存储引擎独有的，它让MySQL拥有了崩溃恢复能力。

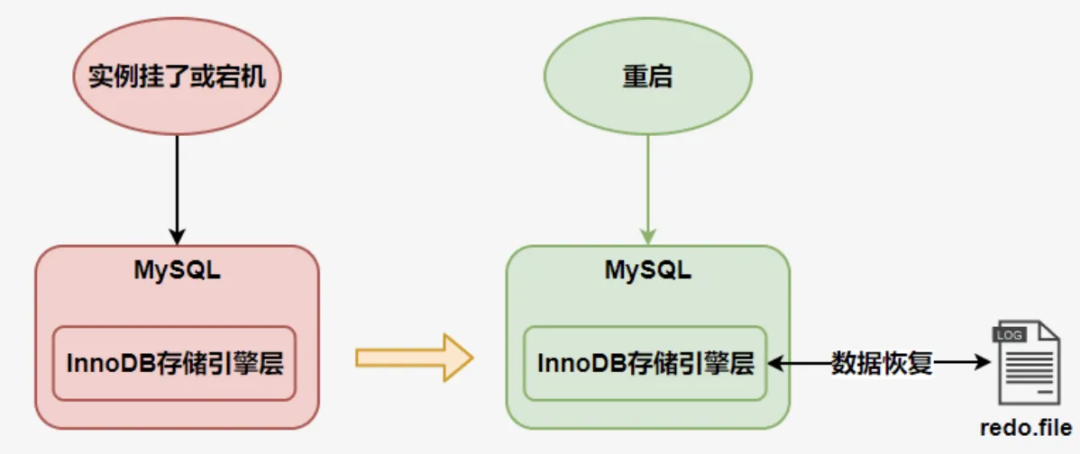

图9：MySQL实例宕机重启后，InnoDB使用redo log恢复未落盘数据

MySQL中数据以页为单位，查询时从硬盘加载数据页到Buffer Pool。更新数据时，直接在Buffer Pool中修改，然后将“在某个数据页上做了什么修改”记录到redo log buffer，再刷盘到redo log文件。

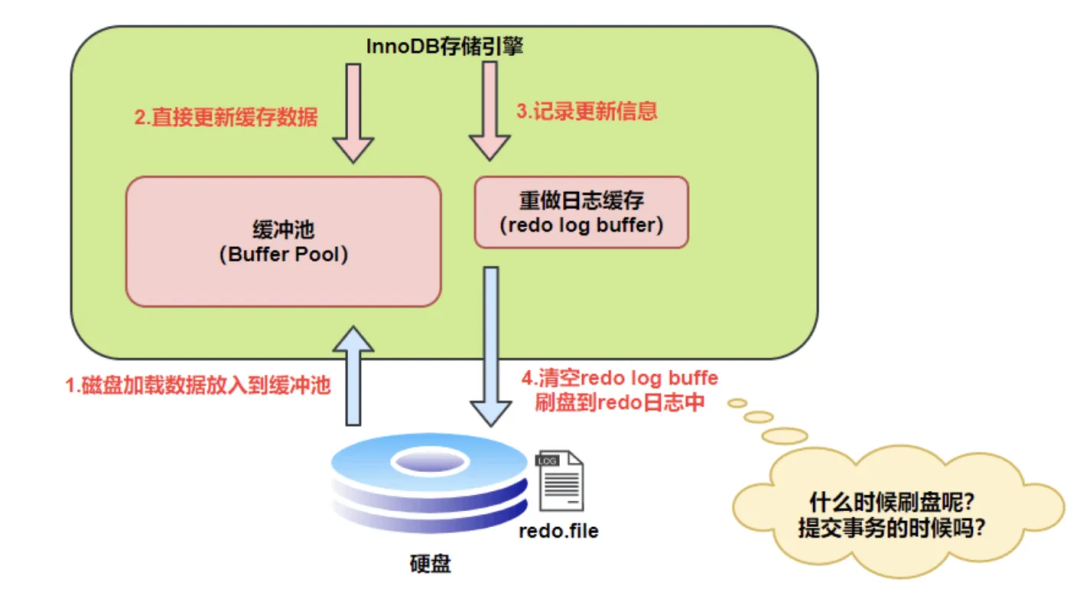

图10：InnoDB更新数据时，先更新Buffer Pool，再记录redo log到缓存并刷盘

刷盘时机与策略
InnoDB刷新redo log到磁盘的时机包括：事务提交、log buffer空间不足、检查点、后台线程定期刷新等。
关键的刷盘策略由参数innodb_flush_log_at_trx_commit控制：

• 0：事务提交时不刷盘。性能最高，但宕机可能丢失最近1秒数据。
• 1：事务提交时立即刷盘（fsync）。最安全，性能最低。
• 2：事务提交时只写入文件系统缓存（page cache）。安全性和性能介于前两者之间。

默认值为1，以保证事务的持久性。此外，后台线程每隔1秒也会刷盘一次。

Redo Log文件组
Redo log以日志文件组的形式出现，采用环形数组结构循环写入。

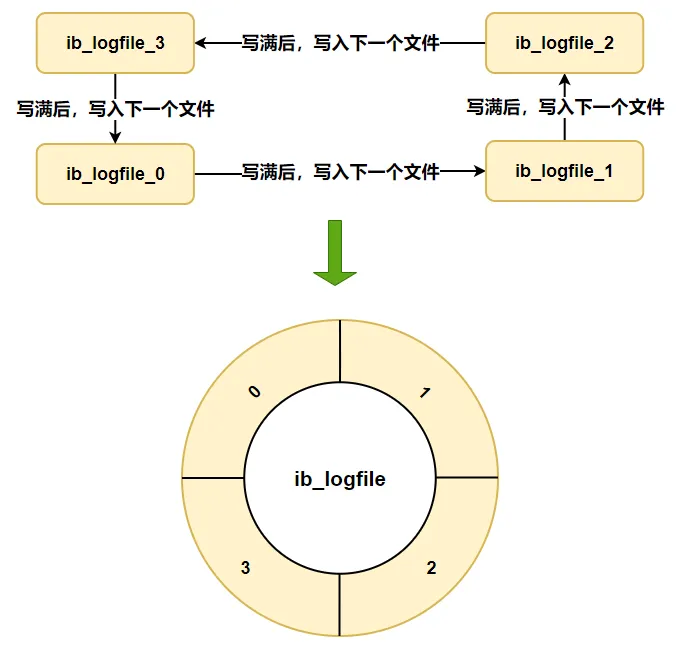

图11：Redo log由多个文件组成的环形日志文件组

文件组中有两个重要位置：

• write pos：当前记录位置，边写边后移。
• checkpoint：当前要擦除的位置，也是往后推移。
  write pos和checkpoint之间的空间用于写入新的redo log。如果write pos追上checkpoint，表示日志文件组已满，需要推进checkpoint清理空间。

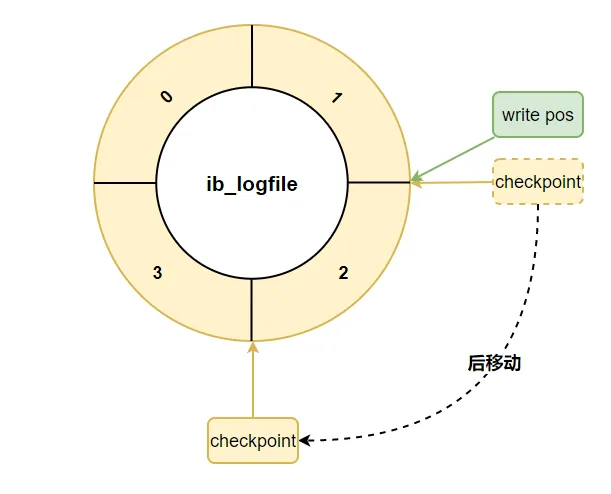

图12：Redo Log环形结构中write pos和checkpoint的相对位置

4.4 MVCC

MVCC（Multi-version Concurrency Control，多版本并发控制）用于提高数据库的并发访问性能。其核心思想是：不加锁，为每次数据修改创建一个“版本”。

为什么需要MVCC？
在没有MVCC的简单锁机制下，写操作会阻塞读和写，读操作也可能阻塞写，导致严重的性能瓶颈。MVCC主要解决了读写冲突，允许读事务和写事务并发执行，大幅提升系统吞吐量。

MVCC实现核心组件

1. 事务ID：每个事务有唯一且递增的ID。
2. 数据行隐藏字段：
   • DB_TRX_ID（6字节）：最后修改该行的事务ID。
   • DB_ROLL_PTR（7字节）：回滚指针，指向该行数据在undo log中的前一个版本。
   • DB_ROW_ID（6字节）：行ID（隐式主键）。
3. 版本链：通过DB_ROLL_PTR将同一数据行的多个版本连接成链表。
4. Read View：事务执行查询时生成的“快照”，用于判断数据版本的可见性。包含：
   • m_ids：生成Read View时，系统中活跃（未提交）的事务ID列表。
   • min_trx_id：m_ids中的最小值。
   • max_trx_id：系统应分配给下一个事务的ID。
   • creator_trx_id：创建该Read View的事务ID。

可见性判断规则
一个事务读取数据时，从版本链最新版本开始比对：

1. 如果trx_id < min_trx_id，说明该版本在Read View创建前已提交，可见。
2. 如果trx_id >= max_trx_id，说明该版本在Read View创建后才开启，不可见。
3. 如果min_trx_id <= trx_id < max_trx_id：
   • 若trx_id在m_ids中，说明创建该版本的事务在生成Read View时还活跃，不可见。
   • 若trx_id不在m_ids中，说明该版本已提交，可见。

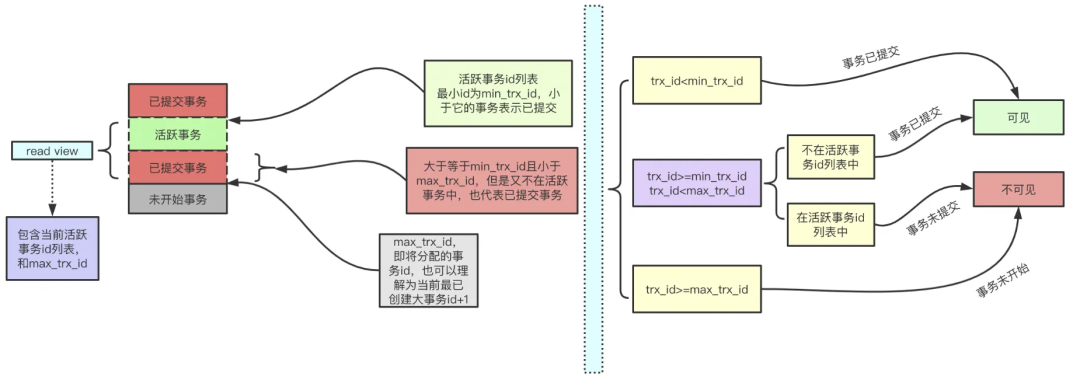

图13：根据事务ID与Read View中min_trx_id、max_trx_id及活跃事务列表的关系判断数据可见性

MVCC与事务隔离级别

• 读已提交（RC）：每次执行SELECT时都会生成一个新的Read View，因此每次读都能看到最新已提交的数据。
• 可重复读（RR）：只在事务中第一次执行SELECT时生成一个Read View，后续复用，因此在整个事务中看到的数据是一致的。

MVCC的优缺点

• 优点：高并发（读写不阻塞）、一致性读。
• 缺点：存储开销（多版本）、维护开销（版本链管理）、长时间未提交事务可能导致Undo Log膨胀。

4.5 幻读

什么是幻读？
幻读是指事务A两次读取同一条件的数据，在两次读取之间，事务B插入或删除了符合该条件的数据，导致事务A第二次读取时看到“凭空出现”或“消失”的行。
关键问题在于：仅锁定现有记录（行锁）无法防止其他事务插入新数据。

如何避免幻读？
在MySQL的可重复读（RR）隔离级别下，通过Next-Key Lock（记录锁 + 间隙锁）来避免幻读。

• 记录锁：锁定符合条件的现有行。
• 间隙锁：锁定索引记录之间的“间隙”，阻止其他事务在区间内插入新数据。

为什么间隙锁可以阻止插入？
即使间隙锁是开区间（如(25, 30)），不包含边界值25，但由于索引的有序性，新插入的age=25的记录，在物理上会存放在最后一个age=25的记录之后、age=30之前的间隙中。因此，对(25, 30)这个间隙加锁，就可以有效阻止新的age=25的数据插入，从而避免幻读。

05 主从复制原理

5.1 流程

图14：MySQL主从复制流程，包括主库写Binlog、从库IO线程拉取、SQL线程重放

1. 主库：接收到写操作后，将操作记录到二进制日志（Binlog）中。
2. 从库IO线程：连接主库，读取Binlog，写入本地的中继日志（Relay Log）。
3. 从库SQL线程：读取Relay Log中的事件，重放SQL，写入从库。

5.2 Binlog

• redo log是物理日志，属于InnoDB存储引擎层，记录“在某个数据页上做了什么修改”。
• binlog是逻辑日志，属于MySQL Server层，记录语句的原始逻辑，如“给ID=2的c字段加1”。
• 所有存储引擎的表数据更新都会产生binlog，它是数据备份、主备、主从同步的基础。

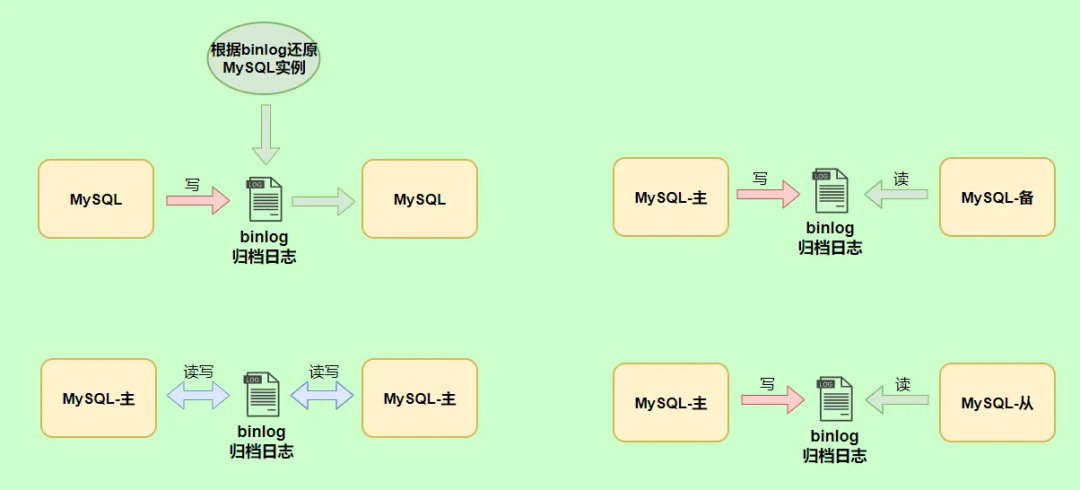

图15：Binlog用于从备份恢复实例，以及实现主从、主备数据同步

Binlog日志格式
通过binlog_format参数指定：

• statement：记录SQL语句原文。可能导致数据不一致（如使用了now()函数）。
• row：记录操作的具体数据（推荐）。能保证数据一致性，但占用空间大。
• mixed：混合模式，MySQL自行判断使用statement或row。

Binlog写入机制
事务执行过程中，日志先写到binlog cache，事务提交时再写入binlog文件。通过sync_binlog参数控制刷盘策略：

• 0：事务提交时只write到page cache，由系统决定fsync时机。性能好，宕机可能丢失数据。
• 1：事务提交时立即fsync（默认）。最安全，性能较低。
• N（>1）：事务提交时write，累积N个事务后才fsync。性能与安全性的折中。

两阶段提交
为了保证redo log（InnoDB层）和binlog（Server层）之间的逻辑一致性，InnoDB使用两阶段提交。

1. prepare阶段：写入redo log，并将状态标记为prepare。
2. commit阶段：写入binlog，然后将redo log状态标记为commit。

如果崩溃恢复时发现redo log处于prepare阶段且存在对应的binlog，则提交事务；否则回滚事务。这确保了两个日志的最终一致。

5.3 同步机制分类

• 异步复制：主库提交事务后无需等待从库确认，直接响应客户端。性能高，但存在数据丢失风险。
• 半同步复制：主库提交事务后，需等待至少一个从库接收并写入Relay Log后才响应客户端。降低了数据丢失风险，但性能有所下降。
• 组复制：基于Paxos协议实现多节点强一致性（MySQL InnoDB Cluster）。事务提交需由多数节点确认，支持自动故障切换和高可用。

5.4 拓扑结构

• 一主一从：读写分离、冷备容灾。
• 一主多从：读密集型业务负载均衡。
• 级联复制：减轻主库网络压力，但数据延迟会叠加。
• 双主复制：两个节点互为主从，需业务层避免数据冲突。
• 多源复制：一个从库聚合多个主库的数据（MySQL 5.7+）。

5.5 如何选择复制模式？

场景需求	推荐模式
读扩展	一主多从（异步复制）
数据高一致	半同步复制 或 组复制
跨地域容灾	级联复制 + 半同步
多数据中心双向同步	双主复制（业务层防冲突）
聚合多个数据源	多源复制
7x24 高可用	组复制（InnoDB Cluster）

06 分区策略与应用场景

6.1 类型详解

• RANGE分区：根据列的取值范围分区。适用于时间序列数据（日志、交易记录），便于按范围快速删除旧数据（DROP PARTITION）。
• LIST分区：根据离散的值列表分区。适用于地域、类别等离散值数据。
• HASH分区：根据哈希函数将数据均匀分布到指定数量的分区。适用于需要数据均匀分布、避免热点的场景。
• KEY分区：类似HASH分区，但使用MySQL内置哈希函数，支持多列分区键。
• 复合分区：在分区的基础上再进行子分区，例如先按时间RANGE分区，再按地域HASH子分区。

6.2 分区策略选择指南

业务场景	推荐分区策略	理由
时间序列数据（日志、监控）	RANGE + 按时间分区	便于按时间范围管理和清理数据
用户数据分片	HASH/KEY + 用户ID	均匀分布，避免热点
多租户SaaS系统	LIST + 租户ID	按租户隔离数据
地理分布数据	LIST + 地域编码	按地域管理查询

6.3 分区限制与注意事项

限制条件：

• 分区键必须是所有唯一键的一部分。
• 分区表不支持外键约束。
• 分区表不支持全文索引（FULLTEXT）。
• 不支持空间数据类型作为分区键。

使用建议：

• 定期监控各分区数据量是否均衡。
• 为时间序列数据预先创建未来分区。
• 分区表需要特殊的备份和恢复策略。
• 生产环境前需充分测试分区方案。

07 SQL执行顺序（鱼骨图）

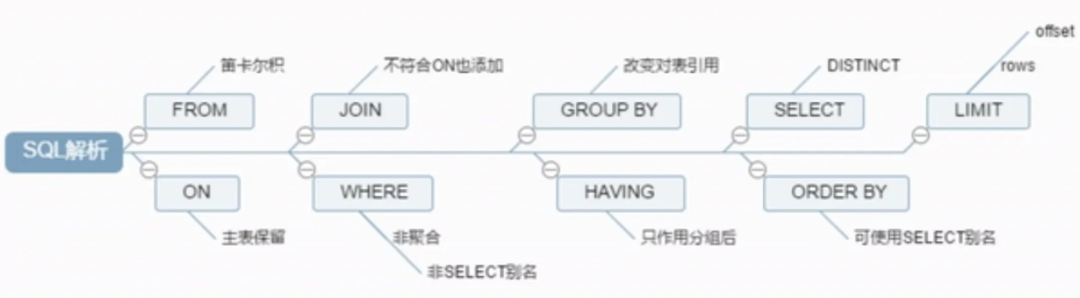

图16：SQL语句在数据库引擎中的解析和执行顺序鱼骨图

SQL语句在数据库内部的解析和执行顺序（机读顺序）与我们的书写顺序不同，理解这一点对编写高效SQL和排查问题至关重要。如图所示，执行顺序为：

1. FROM & JOIN：确定数据来源，包括主表和连接表。
2. ON：应用连接条件。
3. WHERE：过滤行数据。
4. GROUP BY：对数据分组。
5. HAVING：过滤分组后的数据。
6. SELECT：选择要返回的列。
7. DISTINCT：去重。
8. ORDER BY：排序。
9. LIMIT：限制返回行数。

了解这个顺序可以解释为什么不能在WHERE子句中使用SELECT中定义的别名，而HAVING子句却可以。
