Wireshark抓包分析实战：从OSI模型到网络安全事件溯源

本文旨在梳理流量溯源的核心知识体系。内容将首先阐述OSI七层网络模型的分层功能、典型协议及各层的取证方法，理清数据在网络中封装与解封装的传输逻辑；接着详解HTTP/HTTPS等基础协议，并说明TCP三次握手与四次挥手的连接机制。文章前半部分是必要的理论基础，后半部分则将重点放在Wireshark抓包工具上，详细介绍其操作步骤、数据包导出与分析功能，同时涉及流量解密配置、追踪流等实用技巧，为网络攻击溯源与恶意软件检测等场景打下基础。

一、基础协议技术与取证方式简介

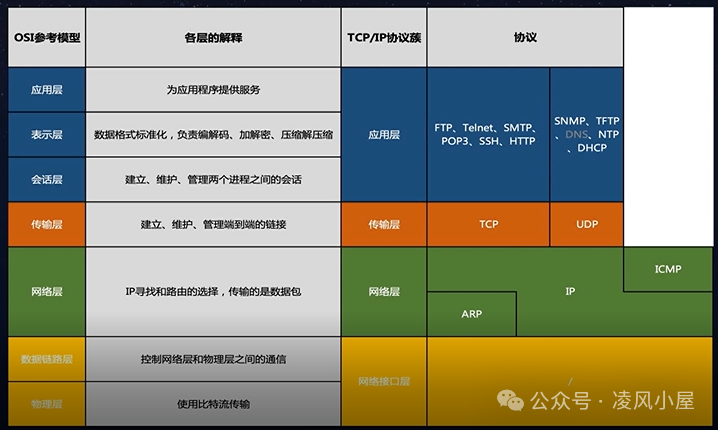

图1：OSI模型与TCP/IP协议栈对比图

数据传输流程遵循严格的封装与解封装原则。数据发送时遵循 “自上而下”的封装流程（应用层→表示层→会话层→传输层→网络层→数据链路层→物理层），每一层都会为数据添加对应的报头信息（如应用层报头、TCP/UDP报头、IP报头、帧报头）。

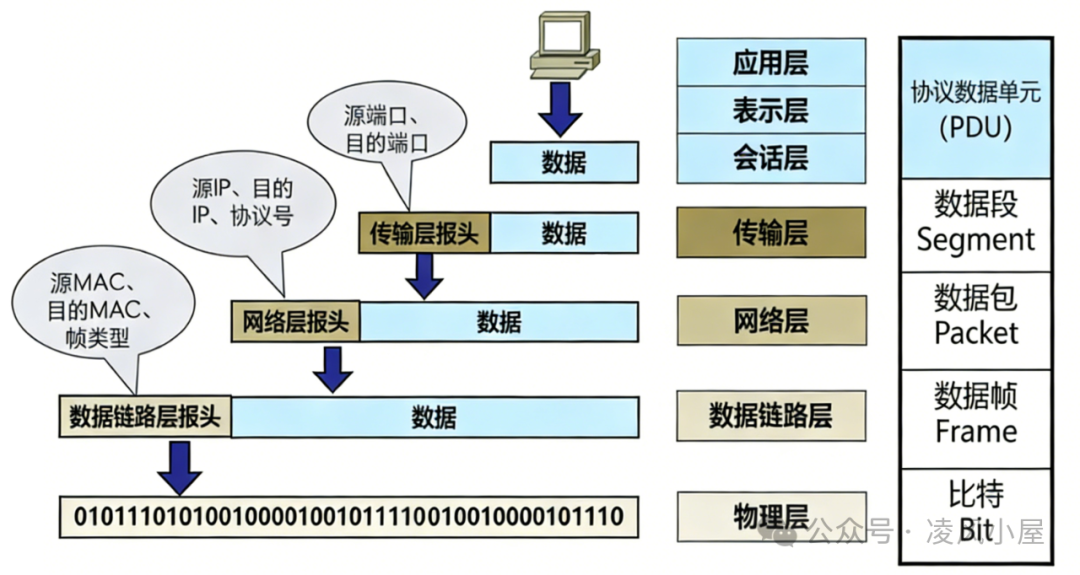

图2：OSI模型中数据封装与传输过程

数据接收时则遵循 “自下而上”的解封装流程（物理层→数据链路层→网络层→传输层→会话层→表示层→应用层），逐层剥离报头信息，最终还原为原始数据。

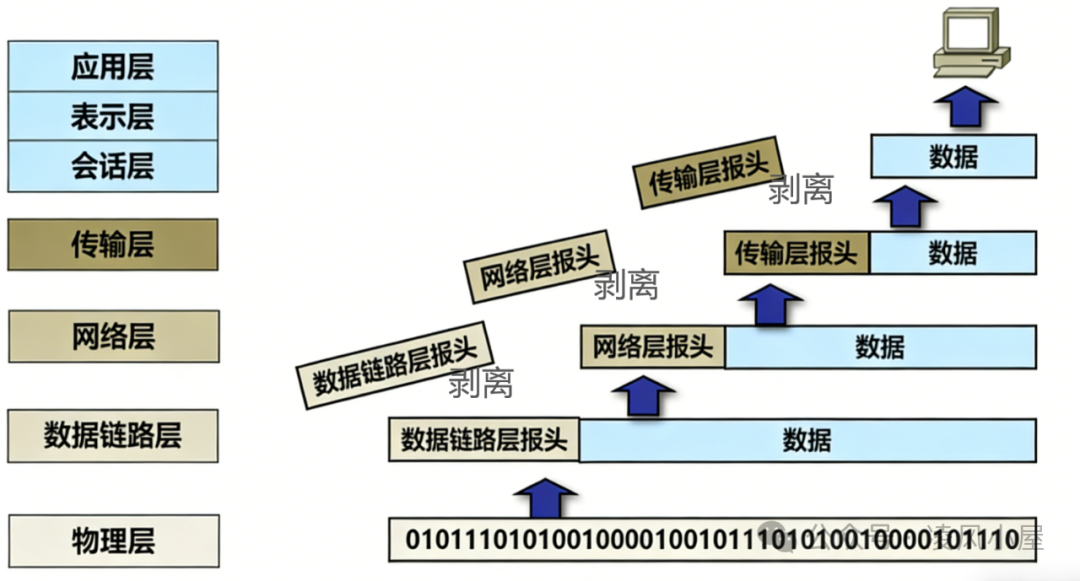

图3：OSI模型中数据解封装过程

七层网络模型与取证方式简介

1. 物理层：信号采集和介质跟踪
核心取证目标是传输介质和电/光信号。常用的介质包括双绞线、光纤、同轴电缆等。取证时需要避免损坏介质，并通过合规的信号采集设备（如光功率计、示波器）对传输过程中的电信号或光信号进行采集，还原物理层的原始比特流。这适用于链路故障跟踪、物理层窃听调查等场景。

2. 数据链路层：基于MAC地址和帧结构进行分析
核心依赖于网络设备（主要是交换机）的MAC地址表。取证方法包括：
① 交换机端口镜像，将目标端口的数据流镜像到监控端口以捕获数据链路层帧；
② 分析MAC地址表，跟踪终端设备的接入端口和物理位置；
③ 解析帧头信息（如源/目的MAC、帧类型），识别通信异常（如MAC地址欺骗、ARP攻击）。

3. 网络层：基于IP地址和路由表的溯源分析
核心依赖于路由器的路由表和IP协议特征。取证方法包括：
① 路由器端口镜像/流量镜像，在网络层捕获IP包；
② 分析路由表，跟踪数据包的转发路径和源/目的网络；
③ 解析IP包头（源/目的IP、TTL、协议类型等），确定通信双方的网络位置。掌握这些网络/系统层面的知识对于精准定位问题至关重要。

4. 传输层：基于端到端连接与协议特性的分析
重点在于分析端到端的传输连接与协议差异。取证方法包括：
① 捕获传输层报文（TCP/UDP段），解析源/目的端口、协议标志位等信息；
② TCP协议：基于三次握手、四次挥手的连接流程，分析连接状态。TCP是“面向连接”的可靠传输协议。
③ UDP协议：作为“面向无连接”协议，传输效率高，取证重点在于端口关联的应用服务及数据流的实时性。

TCP连接机制详解：

• 三次握手（建立连接）：
  ① 客户端发送SYN报文（我能连接你吗？）；
  ② 服务器回复SYN+ACK报文（可以，你能连接我吗？）；
  ③ 客户端发送ACK报文（能，开始通信吧！）。至此连接建立。
• 四次挥手（断开连接）：
  ① 客户端发送FIN报文（我说完了，要断开）；
  ② 服务器回复ACK报文（收到断开请求）；
  ③ 服务器发送FIN报文（我也说完了，断开吧）；
  ④ 客户端回复ACK报文（收到，断开）。至此连接终止。

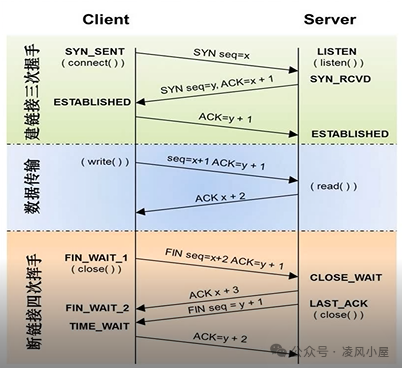

图4：TCP三次握手与四次挥手流程

5. 会话层、表示层：整合于应用层的关联分析
在实际网络工程中，会话层（管理应用会话）和表示层（数据编解码、加密）的功能通常被整合到应用层实现。因此取证时多与应用层结合，例如跟踪HTTP会话的Cookie，或解析HTTPS的SSL/TLS加密协商过程。

6. 应用层：协议解析与日志审计结合
核心取证对象为应用层协议消息与各类安全设备日志。取证方法包括：
① 解析应用层协议报文（如HTTP/HTTPS、FTP、SMTP、DNS），还原用户操作行为；
② 采集安全设备（如IDS/IPS、防火墙）及服务器、终端的审计日志，提取威胁告警信息；
③ 结合应用层的用户身份标识（如账号），实现身份落地。

HTTP与HTTPS协议对比：

• HTTP：明文传输，在一个TCP连接上可进行多个请求/响应，抓包可直接还原用户访问内容。
• HTTPS：在TCP连接建立后，需进行额外的SSL/TLS握手以协商加密，抓包所见为密文，需密钥才能解密。对这类加密流量的分析是安全/渗透/逆向领域的基础技能。

二、Wireshark 抓包分析技术分享

抓包的核心逻辑是截取网络中传输的数据包。Wireshark是一款全层级的网络数据包分析器，可从数据链路层开始捕获，并向上解析至应用层所有协议。相比之下，Fiddler等工具仅聚焦于应用层协议。

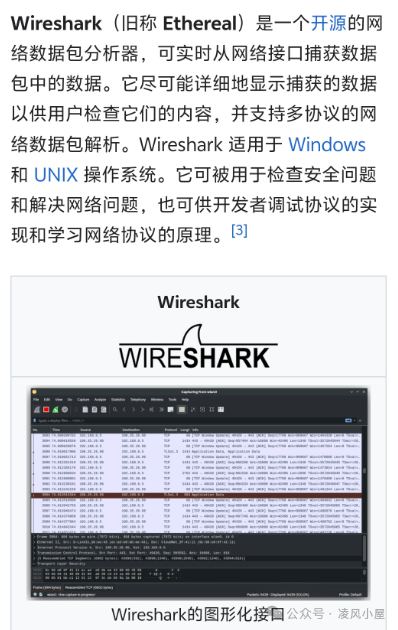

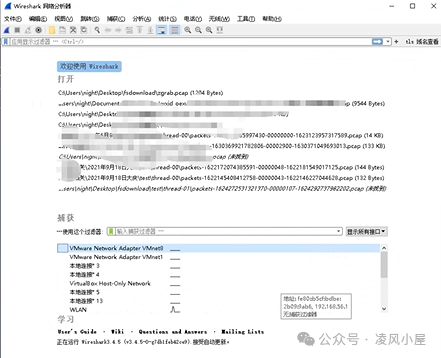

图5：Wireshark软件图形化界面

启动与捕获：
启动Wireshark后，在主界面的“捕获接口”列表中选择需要监听的网卡（如以太网卡或无线网卡），点击“开始捕获”即可实时显示流经该网卡的所有数据包。

开启混杂模式：
要捕获经过网卡的所有数据包（包括非发往本机的），需开启混杂模式。点击“捕获”->“选项”，勾选目标网卡对应的“启用混杂模式”即可。

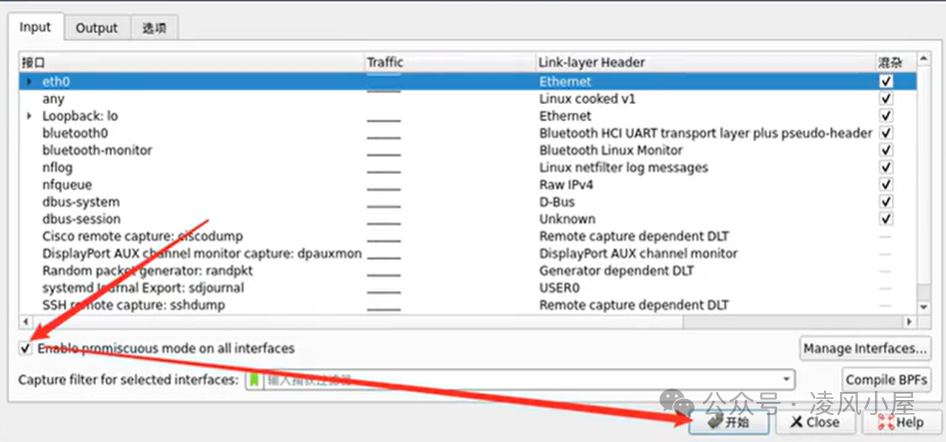

图6：在Wireshark中启用网卡的混杂模式

常用过滤语法：
过滤器能帮助快速定位目标流量。

ip.src==源IP地址          # 过滤特定源IP的流量
ip.dst==目的IP地址        # 过滤发往特定目的IP的流量
tcp.port==80             # 显示指定端口（如HTTP的80端口）的数据包
http.request.method=="POST"  # 筛选HTTP POST请求
http.request.uri contains "/login" # 筛选请求路径包含“/login”的数据包
tcp matches "\x55\x73"   # 匹配TCP数据包中含特定二进制序列的流量

逻辑运算符组合使用：

http.request.method==POST AND ip.dst==目标服务器IP  # 查看发往特定服务器的POST请求
ip.addr==IP1 or ip.addr==IP2      # 查找与两个IP相关的所有流量
tcp and not (http or https)       # 抓取TCP流量，但排除HTTP/HTTPS应用流量

实战步骤解析：

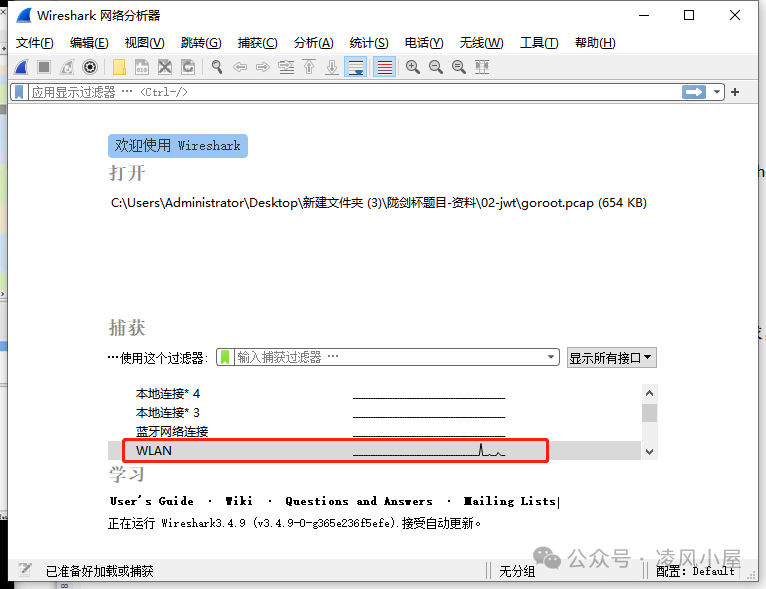

1. 打开Wireshark，加载一个已有的抓包文件（.pcap格式）。

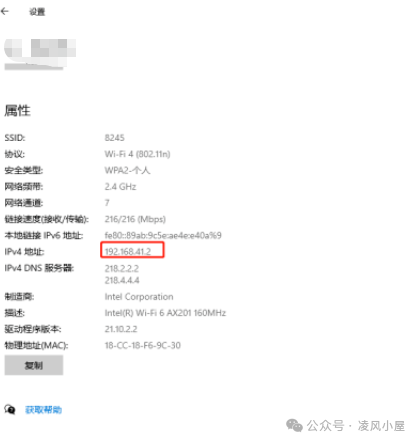

2. 查看捕获的数据包列表，注意源/目的IP、协议、长度等信息。可通过系统设置确认本机IP。

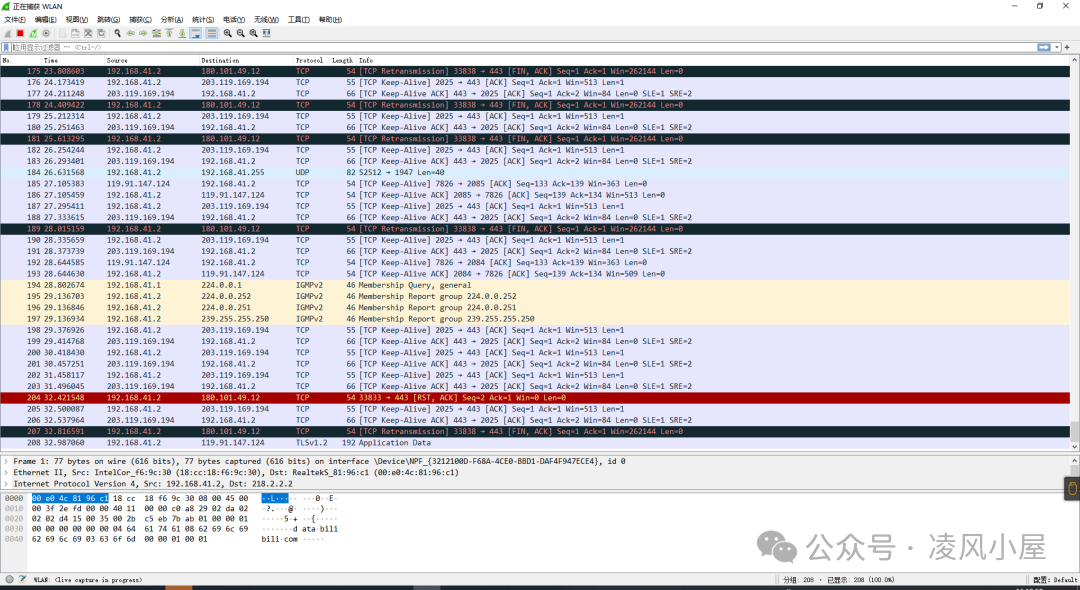

   图7：Wireshark捕获的数据包列表，包含时间、源、目的、协议等元信息

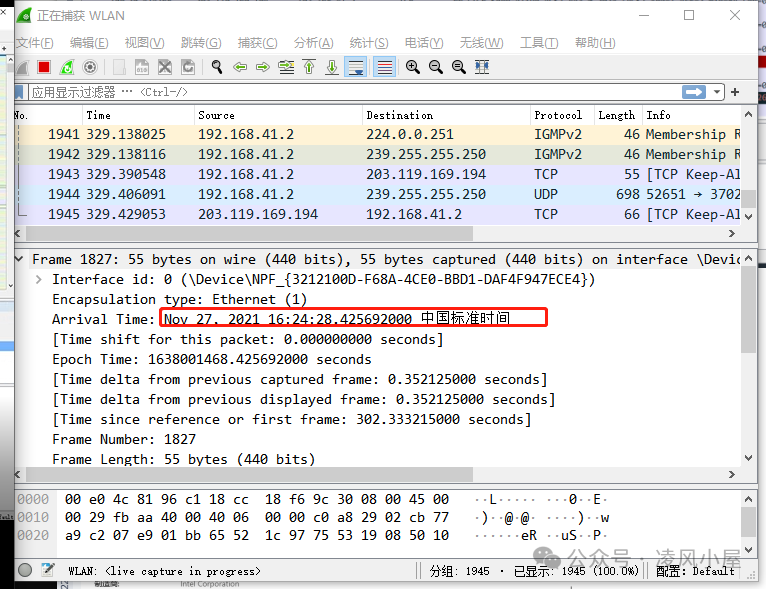

3. 选择一个数据包，在详情面板中逐层展开分析。

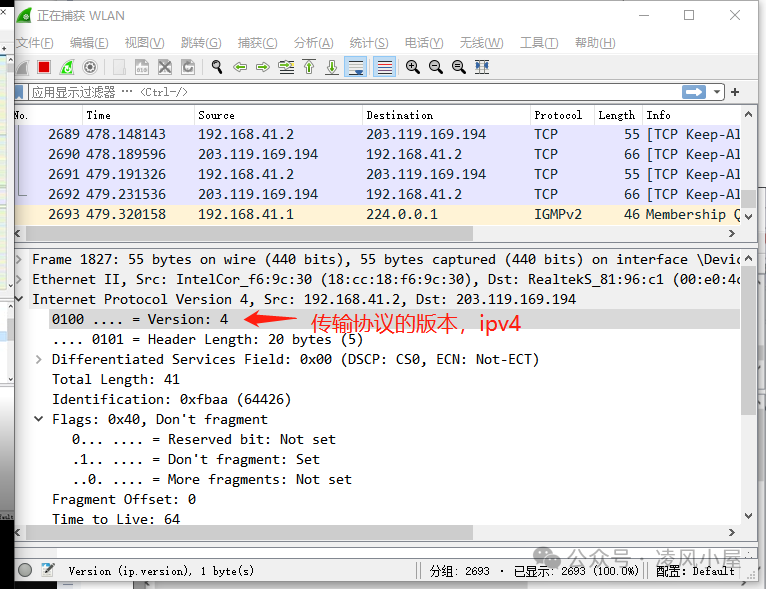

   网络层（IPv4）关键字段解析：


   Version: 4                     # IPv4协议
   Total Length: 41               # 数据包总长度
   .1.. .... = Don‘t fragment: Set # 不允许分片
   Identification: 0xfbaa (64426) # 数据包标识，用于分片重组

   传输层（TCP）关键字段解析：


   Src Port: 2025, Dst Port: 443  # 源端口与目的端口（HTTPS）
   Flags: 0x010 (ACK)             # 这是一个确认包

   传输层标志位解析（结合SMB协议示例）：


   ...0 = Fin: Not set    # FIN位未置位，非连接终止
   .0.. = Reset: Not set  # RST位未置位，连接未重置
   ..0. = Syn: Not set    # SYN位未置位，非连接请求
   Window: 511            # 接收窗口大小，表示还能接收511字节

   应用层（HTTP）攻击行为分析：
   通过过滤可以快速发现可疑行为，例如针对后台登录页面的批量POST请求，可能为暴力破解攻击。

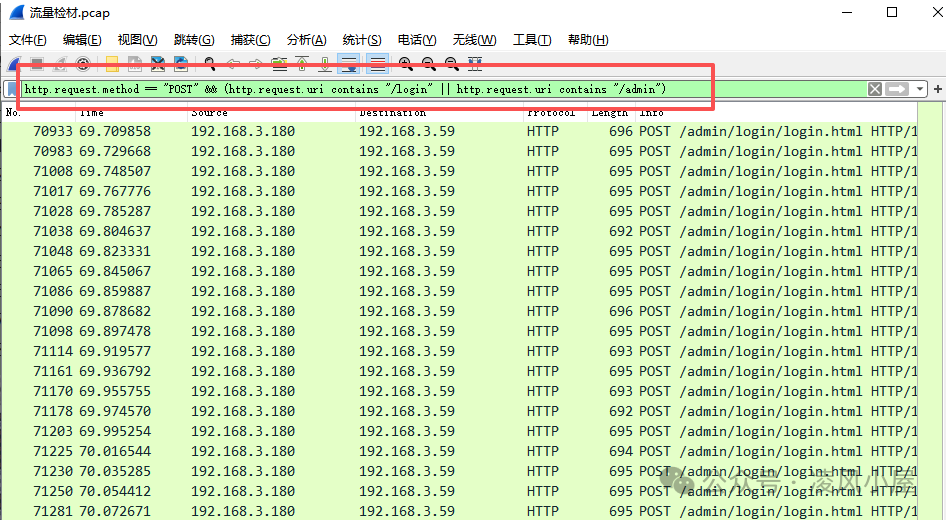

   图8：使用显示过滤器筛选HTTP POST登录请求

   http.request.method=="POST" && (http.request.uri contains "/login" || http.request.uri contains "/admin")
   # 筛选登录或后台管理相关的POST请求

   分析过滤结果，若发现源IP固定、目标路径固定（如/admin/login/login.html）、请求类型均为POST的重复流量，则需高度警惕。

总结

掌握Wireshark抓包与协议分析是进行网络故障排查、安全事件响应的基本功。本文从理论模型到实操演示，希望能帮助你构建系统的流量分析知识框架。在实际操作中，务必严格遵守法律法规，仅在授权范围内进行测试与分析。欢迎在云栈社区与更多技术同行交流探讨。
