深入解析Linux inode：从元数据结构到Ext4文件系统问题排查

inode 设计体现了 Unix 哲学的“一切皆文件”思想，是理解 Linux 存储子系统的基础。本文源于一次项目实践：在 ext2 文件系统下，我们遇到了磁盘空间尚有剩余，却因 inode 节点用尽而无法创建新文件的问题。为此，笔者深入研读了《深入 Linux 内核架构》中关于 inode 的章节，并结合相关资料，系统梳理了文件系统元数据核心结构 inode 的关键知识点。

一、inode 的基本概念

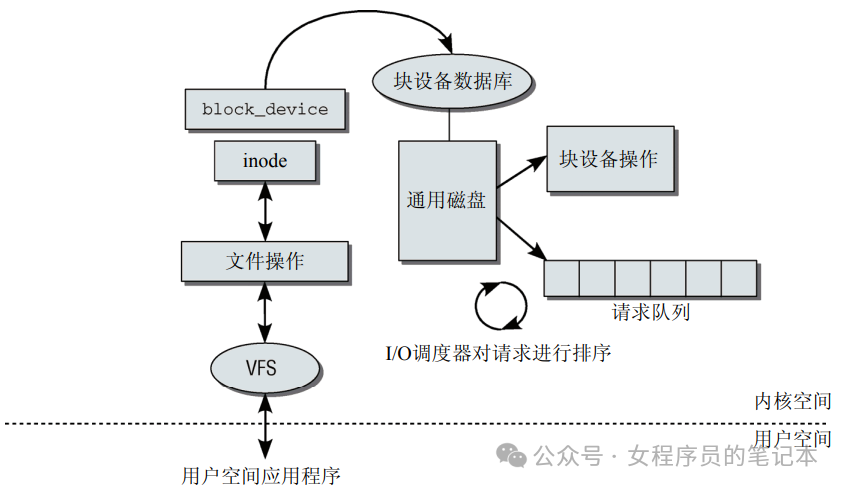

虚拟文件系统 (VFS) 中的每个设备都关联到恰好一个 inode，用于管理文件的属性。为了唯一标识一个设备文件关联的设备，内核将文件类型（块设备或字符设备）存储在 i_mode 中，而主从设备号则存储在 i_rdev 中。主从设备号在内核中被合并为 dev_t 类型。

1. inode 关键特征

• 索引节点 (Index Node) 是文件系统的元数据核心结构。
• 每个文件/目录对应一个唯一的 inode（硬链接共享同一个 inode）。
• 存储除文件名外的所有文件元数据。
• inode 号是文件系统内的唯一标识符。

2. inode 存储的关键信息

在打开一个设备文件时，各种文件系统的实现会调用 init_special_inode 函数，为块设备或字符设备文件创建一个 inode。内核中相关结构成员示例如下：

struct inode {
  ...
  dev_t i_rdev;
  ...
  umode_t i_mode;
  ...
  struct file_operations *i_fop;
  ...
  union {
    ...
    struct block_device *i_bdev;
    struct cdev       *i_cdev;
  };
  ...
};

二、inode 的磁盘结构

1. 磁盘布局

典型的磁盘布局为：超级块 → inode 表区域 → 数据块区域。

• inode 表是连续或分组的 inode 数组。
• 每个 inode 大小固定（如 128、256 或 512 字节）。
• inode 号到磁盘位置的映射公式为：inode位置 = inode_table_start + (inode_num - 1) * inode_size。

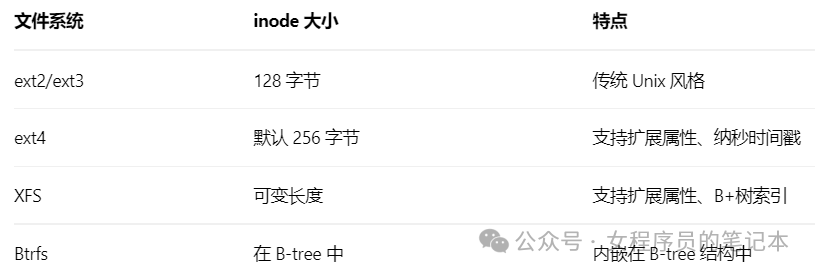

2. 不同文件系统的 inode 实现

三、内存中的 inode 表示

1. VFS inode 结构

内存中的 struct inode 包含了文件的所有状态信息，它是理解 操作系统 中虚拟文件系统运作机制的关键。

struct inode {
    umode_t           i_mode;          // 文件类型和模式
    unsigned short    i_opflags;
    kuid_t            i_uid;           // 所有者 ID
    kgid_t            i_gid;           // 组 ID
    unsigned int      i_flags;         // 文件系统标志

    const struct inode_operations *i_op;  // inode 操作
    struct super_block  *i_sb;         // 所属超级块
    atomic_t            i_count;       // 引用计数
    loff_t              i_size;        // 文件大小
    struct timespec64   i_atime;       // 访问时间
    struct timespec64   i_mtime;       // 修改时间
    struct timespec64   i_ctime;       // 状态改变时间

    unsigned int        i_blkbits;     // 块大小位数
    blkcnt_t            i_blocks;      // 块数量

    union {
        const struct file_operations *i_fop;  // 文件操作
        void (*free_inode)(struct inode *);
    };
    struct address_space *i_mapping;   // 地址空间映射
    void                *i_private;    // 文件系统私有数据
};

2. inode 缓存机制

• inode 缓存：struct inode 对象的 LRU 缓存。
• 通过 icache 哈希表快速查找：hash(sb, ino)。
• 状态管理：
  • I_NEW：inode 正在初始化。
  • I_DIRTY：inode 脏，需要写回磁盘。
  • I_FREEING：inode 正在被释放。

四、inode 与文件数据管理

1. 数据块寻址方式

• 直接/间接块寻址 (传统方式)：
  • 直接块：12 个直接数据块指针。
  • 一级间接：指向一个包含 256 个块指针的块。
  • 二级/三级间接：支持更大文件，但增加寻址开销。
• ext4 的扩展 (Extent)：

  struct ext4_extent {
    __le32  ee_block;   // 起始逻辑块号
    __le16  ee_len;     // 连续块数量
    __le16  ee_start_hi; // 起始物理块高16位
    __le32  ee_start_lo; // 起始物理块低32位
  };

  • 优点：减少元数据开销，提高大文件性能，支持 B+树索引。

2. 文件类型与 inode

文件类型由 i_mode 字段的高位 bits 定义：

#define S_IFMT   0170000  // 文件类型掩码
#define S_IFREG  0100000  // 普通文件
#define S_IFDIR  0040000  // 目录
#define S_IFCHR  0020000  // 字符设备
#define S_IFBLK  0060000  // 块设备
#define S_IFIFO  0010000  // FIFO/命名管道
#define S_IFLNK  0120000  // 符号链接
#define S_IFSOCK 0140000  // 套接字

五、inode 操作与管理

1. 关键操作函数

文件系统通过 inode_operations 结构体定义了对 inode 的核心操作：

struct inode_operations {
    // 查找操作
    struct dentry * (*lookup) (struct inode *, struct dentry *, unsigned int);

    // 创建/链接
    int (*create) (struct inode *, struct dentry *, umode_t, bool);
    int (*link) (struct dentry *, struct inode *, struct dentry *);
    int (*unlink) (struct inode *, struct dentry *);

    // 目录操作
    int (*mkdir) (struct inode *, struct dentry *, umode_t);
    int (*rmdir) (struct inode *, struct dentry *);

    // 重命名
    int (*rename) (struct inode *, struct dentry *,
                   struct inode *, struct dentry *, unsigned int);

    // 权限检查
    int (*permission) (struct inode *, int);
    int (*get_acl) (struct inode *, int);

    // 属性操作
    int (*setattr) (struct dentry *, struct iattr *);
    int (*getattr) (const struct path *, struct kstat *, u32, unsigned int);

    // 扩展属性
    ssize_t (*listxattr) (struct dentry *, char *, size_t);
    // ... 其他操作
};

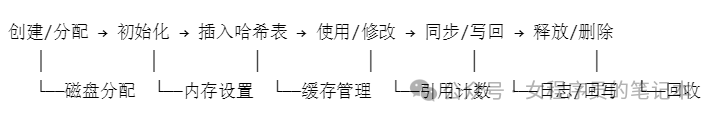

2. inode 生命周期

• 分配：iget_locked() 或 new_inode()
• 初始化：设置默认值，关联超级块
• 插入缓存：__insert_inode_hash()
• 使用：通过 iget()/dget() 引用
• 写回：write_inode() 同步到磁盘
• 释放：引用计数为 0 时，iput() 触发释放

3. 引用计数机制

• i_count：内存引用计数。
• i_nlink：磁盘硬链接计数。
• 当 i_count = 0 且 i_nlink = 0 时，文件才被真正删除。

六、性能优化

1. inode 分配策略

• 预分配：提前分配一组 inode，减少运行时分配开销。
• 均衡分配：跨块组分布 inode，提高并行性。
• 延迟初始化：用时再初始化 inode 字段，加快分配速度。

2. 缓存优化

• dcache 与 icache 协同：通过 dentry 快速定位 inode。
• RCU 保护：实现无锁读取路径，提升并发性能。
• 每 CPU 缓存：减少锁争用。

3. 日志保护

• 数据日志：inode 和数据一起记录，一致性最高，性能开销大。
• 元数据日志：只记录 inode 变更，兼顾性能与一致性。
• 有序日志：先写数据，后记录元数据，是默认的折中方案。

七、实际应用与调试

1. 查看 inode 信息

# 查看文件 inode 号
ls -i filename

# 查看文件系统 inode 使用情况
df -i

# 查看文件的详细 inode 信息
stat filename

# 调试 inode 缓存状态
cat /proc/sys/fs/inode-nr      # 显示已分配和空闲的 inode 数量
cat /proc/sys/fs/inode-state   # 显示 inode 状态

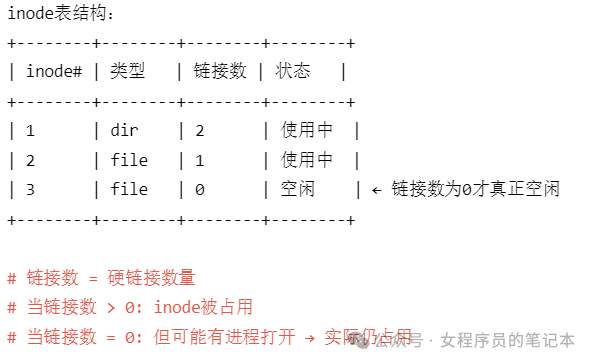

2. inode 表结构示例

3. 关于 inode 的常见问题

• inode 耗尽：文件系统无法创建新文件（df -i 显示 Use% 为 100%）。
• inode 损坏：导致文件系统一致性错误，通常需要 fsck 修复。
• 硬链接限制：目录不能创建硬链接，硬链接不能跨文件系统。

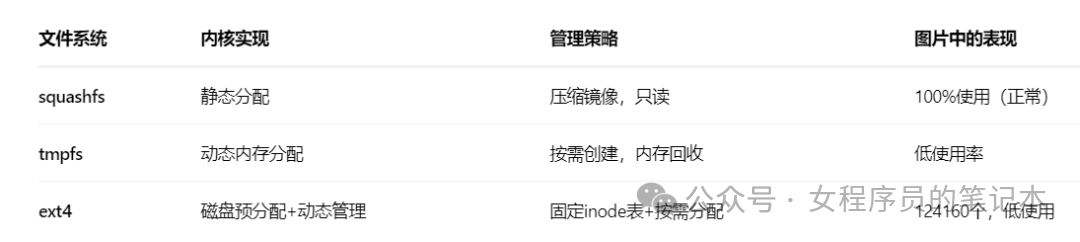

八、不同文件系统 inode 的管理策略

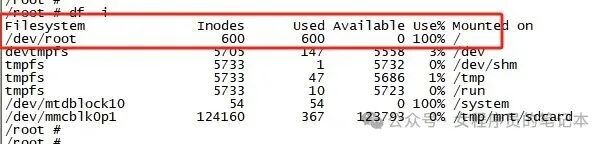

在实际项目中，我们遇到过如下文件系统挂载情况：

说明：

• /dev/root 为根文件系统，squashfs 格式，inodes 显示已用尽。
• /dev/mtdblock10 为系统分区，同样为 squashfs 格式，inodes 显示已用尽。
• /dev/mmcblk0p1 为 SD 卡挂载分区，ext4 格式，inodes 使用率极低。

以此为例，可以分析不同文件系统中的 inode 管理策略和特点。

1. Squashfs (/dev/root) 的特点

/dev/root   600   600   0   100%   /

• 600个固定inode：squashfs 是只读压缩文件系统。
• 预分配所有inode：在创建镜像时就固定了 inode 数量。
• 100%使用率是正常的：这代表设计如此，不代表文件系统有问题。

2. Ext4 (/dev/mmcblk0p1) 的特点

/dev/mmcblk0p1   124160   367   123793   0%   /tmp/mnt/sdcard

• 动态 inode 管理：可以按需分配。
• 实际使用才显示：只统计真正被文件占用的 inode 数量。
• 大量空闲 inode：可以随时创建新文件。

3. 不同文件系统实现的技术原理

Squashfs：静态预分配

# squashfs创建时就固定了所有inode
mksquashfs rootfs/ rootfs.squashfs

# 查看squashfs信息
unsquashfs -s rootfs.squashfs
# 输出包含：
# Found 600 inodes (0.1% of theoretical maximum)

# 为什么总是显示100%：
# 创建时：统计目录中所有文件 → 分配对应数量inode
# 运行时：所有inode都已分配给镜像中的文件
# 因此 `df -i` 总是显示100%使用率

Ext2/Ext4：动态分配

# ext文件系统的inode表是动态分配的
mkfs.ext4 -N 124160 /dev/mmcblk0p1
# 创建了124160个inode“槽位”
# 实际使用时才占用

touch file1  # 占用1个inode
mkdir dir1   # 占用1个inode
# 此时已用inode数：2

理解 inode 的底层机制，不仅能帮助我们排查类似“磁盘有空间却无法创建文件”的诡异问题，更是深入 Linux 存储子系统、进行系统性能调优的基石。希望本文的梳理能对你有所启发，欢迎在云栈社区继续交流探讨更多 Linux 内核与系统编程的相关话题。
