Linux分区表原理与实战：MBR/GPT深度解析与性能优化

1. 分区表基础概念与历史演进

1.1 存储设备分区的本质意义

在计算机存储系统中，分区表扮演着"图书馆目录"的角色——它不直接存放书籍（数据），而是记录每本书（分区）的位置、大小和属性。当向Linux系统插入硬盘时，内核需要通过分区表来理解磁盘的空间划分逻辑。

// 简化的磁盘结构概念
物理磁盘 → 分区表 → 多个分区 → 文件系统 → 目录结构 → 文件数据

1.2 分区表技术演进历程

时代	技术标准	最大支持	特点	局限性
1983年	MBR	2TB	兼容性好，结构简单	分区数量有限，安全性差
2010年	GPT	8ZB	安全性高，分区灵活	需要UEFI支持，旧系统兼容性差

MBR（主引导记录）如同传统的纸质卡片目录：

• 目录空间有限（只有4个主分区的"卡片槽"）
• 容易损坏且无法自我修复
• 目录信息与书籍存放位置紧耦合

GPT（GUID分区表）则像现代化的电子目录系统：

• 目录条目数量几乎无限
• 具备备份和校验机制
• 目录与书籍存储物理分离

2. MBR分区表深度解析

2.1 MBR物理结构与数据布局

MBR位于磁盘的第一个512字节扇区，其精密的字节级布局体现了早期计算机设计的匠心：

// Linux内核中MBR数据结构表示
struct msdos_partition {
    u8 boot_ind;        /* 0x80 - 可启动标志 */
    u8 head;           /* 起始磁头 */
    u8 sector;         /* 起始扇区（低6位） + 柱面高2位 */
    u8 cyl;            /* 起始柱面低8位 */
    u8 sys_ind;        /* 分区类型标识 */
    u8 end_head;       /* 结束磁头 */
    u8 end_sector;     /* 结束扇区 */
    u8 end_cyl;        /* 结束柱面 */
    __le32 start_sect; /* 起始扇区LBA表示 */
    __le32 nr_sects;   /* 总扇区数 */
} __attribute__((packed));

// 完整的MBR结构
struct master_boot_record {
    u8 bootstrap[446];                // 引导程序
    struct msdos_partition partitions[4]; // 4个主分区条目
    u16 signature;                    // 0xAA55结束标志
};

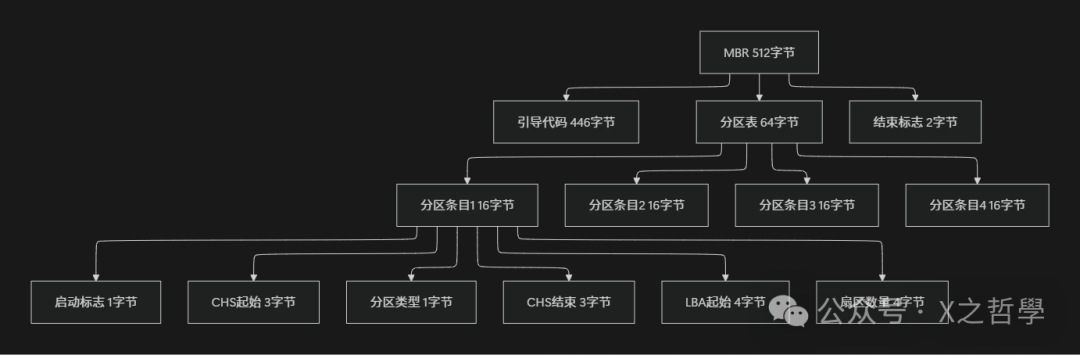

MBR布局可视化：

2.2 CHS与LBA寻址机制

CHS（柱面-磁头-扇区）寻址如同传统图书馆的"楼层-书架-位置"编号：

• 柱面相当于楼层编号
• 磁头相当于书架编号
• 扇区相当于书在书架上的位置

LBA（逻辑块寻址）则像现代化的统一编号系统，直接给每个存储单元分配唯一序号：

// CHS到LBA的转换公式
lba = (cylinder * heads_per_cylinder + head) * sectors_per_track + sector - 1;

// Linux内核中的转换实现
static inline sector_t cis_offset(struct msdos_partition *p)
{
    sector_t offset = get_start_sect(p);

    // 处理扩展分区中的嵌套结构
    if (msdos_is_extended(p->sys_ind)) {
        struct partition *child;
        // 递归处理扩展分区链表
        // ...
    }
    return offset;
}

2.3 扩展分区机制：解决4个分区的限制

扩展分区的设计体现了计算机科学中的"链表思想"——当直接条目不够用时，通过指针链接到额外的存储空间：

// 扩展分区解析的核心逻辑
int msdos_partition(struct parsed_partitions *state)
{
    struct msdos_partition *p;
    sector_t first_sector = 0;
    int slot = 1;  // 主分区槽位

    // 读取MBR
    if (!read_mbr(state, first_sector, &mbr))
        return -1;

    // 解析4个主分区
    for (i = 0; i < 4; i++, p++) {
        if (!p->sys_ind)
            continue;  // 空分区条目

        if (msdos_is_extended(p->sys_ind)) {
            // 发现扩展分区，开始链表遍历
            parse_extended(state, first_sector, slot);
        } else {
            // 普通主分区
            put_partition(state, slot, first_sector + start, nr_sects);
        }
        slot++;
    }
    return 1;
}

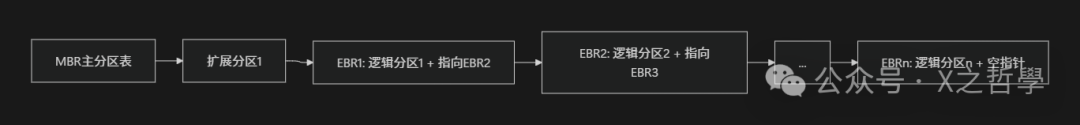

扩展分区链表结构：

3. GPT分区表现代架构

3.1 GPT整体架构设计

GPT采用了"前后包围，双重保护"的稳健设计理念：

// GPT分区表头结构
typedef struct gpt_header {
    __le64 signature;           /* "EFI PART" 签名 */
    __le32 revision;            /* 版本号 */
    __le32 header_size;         /* 头大小（通常92字节） */
    __le32 header_crc32;        /* 头CRC校验 */
    __le32 reserved;            /* 必须为0 */
    __le64 my_lba;              /* 本头所在的LBA */
    __le64 alternate_lba;       /* 备份头位置 */
    __le64 first_usable_lba;    /* 第一个可用LBA */
    __le64 last_usable_lba;     /* 最后一个可用LBA */
    guid_t disk_guid;           /* 磁盘GUID */
    __le64 partition_entry_lba; /* 分区条目数组起始LBA */
    __le32 num_partition_entries; /* 分区条目数量 */
    __le32 sizeof_partition_entry; /* 每个分区条目大小 */
    __le32 partition_entry_array_crc32; /* 分区条目数组CRC */
    // 保留字节...
} __attribute__((packed)) gpt_header_t;

// GPT分区条目结构
typedef struct gpt_partition {
    guid_t partition_type_guid;   /* 分区类型GUID */
    guid_t unique_partition_guid; /* 分区唯一GUID */
    __le64 starting_lba;          /* 起始LBA */
    __le64 ending_lba;            /* 结束LBA */
    __le64 attributes;            /* 属性标志 */
    utf16_le_t partition_name[36]; /* 分区名称UTF-16LE */
} __attribute__((packed)) gpt_partition_t;

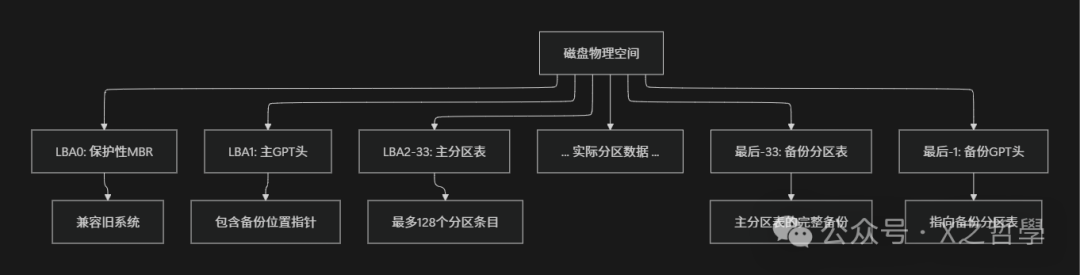

GPT磁盘布局全景图：

3.2 GUID命名系统与分区属性

GUID（全局唯一标识符）如同每个分区的"DNA序列"，确保在全球范围内的唯一性：

// Linux中的GUID处理
typedef struct {
    __le32 time_low;
    __le16 time_mid;
    __le16 time_hi_and_version;
    u8 clock_seq_hi_and_reserved;
    u8 clock_seq_low;
    u8 node[6];
} guid_t;

// 常见分区类型GUID示例
static guid_t linux_data_guid = {
    .time_low = cpu_to_le32(0x0fc63daf),
    .time_mid = cpu_to_le16(0x8483),
    .time_hi_and_version = cpu_to_le16(0x4772),
    .clock_seq_hi_and_reserved = 0x8e,
    .clock_seq_low = 0x79,
    .node = {0x3d, 0x69, 0xd8, 0x47, 0x4d, 0x0a}
};  // Linux文件系统数据分区

GPT分区属性标志位：

位位置	标志名称	含义
0	系统分区	固件所需的分区
1	EFI隐藏	对EFI固件不可见
2	传统BIOS可启动	传统BIOS可引导
60	只读	分区只读
63	不自动挂载	系统不自动挂载

4. Linux内核分区处理框架

4.1 块设备与分区管理架构

Linux内核采用分层的块设备架构，分区管理层充当着"地址翻译官"的角色：

// 核心数据结构关系
struct gendisk → struct disk_part_tbl → struct hd_struct → struct block_device

// 分区描述结构
struct hd_struct {
    sector_t start_sect;    // 起始扇区
    sector_t nr_sects;      // 扇区数量
    int partno;            // 分区编号
    struct device __dev;   // 关联的设备
    struct block_device *bdev; // 关联的块设备
    // ...
};

// 磁盘设备结构
struct gendisk {
    int major;                  // 主设备号
    int first_minor;           // 起始次设备号
    int minors;                // 次设备号数量
    char disk_name[DISK_NAME_LEN]; // 磁盘名称
    struct disk_part_tbl *part_tbl; // 分区表
    struct block_device_operations *fops; // 操作函数集
    // ...
};

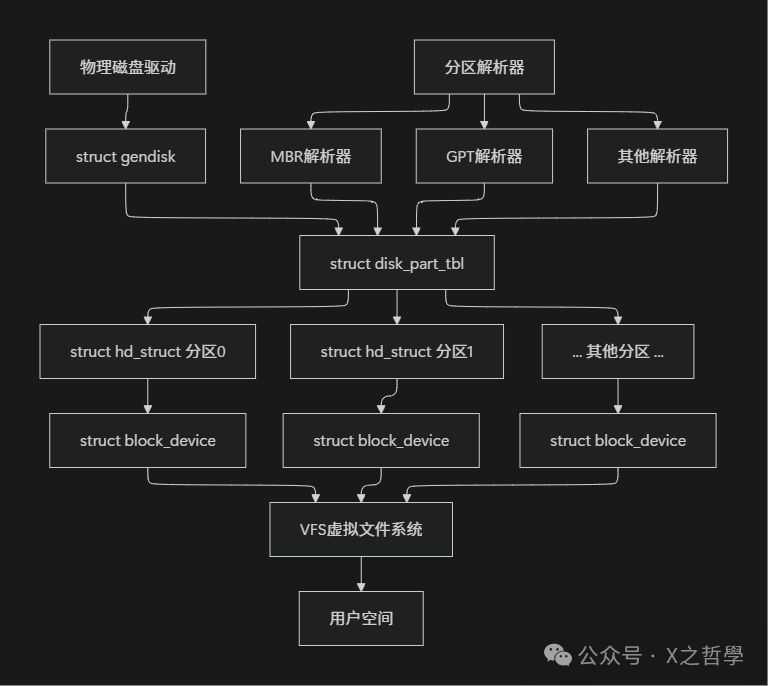

Linux分区管理架构图：

4.2 分区发现与注册机制

内核采用"解析器插件"架构来支持多种分区表格式：

// 分区解析器结构
struct parsed_partitions {
    struct gendisk *disk;      // 关联的磁盘
    char name[BDEVNAME_SIZE];  // 设备名称
    // 分区发现结果...
};

// 分区解析操作
typedef int (*partition_parser_fn)(struct parsed_partitions *state);

// 注册的分区解析器链表
static LIST_HEAD(parsers);

// MBR解析器实现
static struct partition_parser msdos_parser = {
    .owner = THIS_MODULE,
    .name = "msdos",
    .parse_fn = msdos_partition,
};

// GPT解析器实现
static struct partition_parser gpt_parser = {
    .owner = THIS_MODULE,
    .name = "EFI GPT",
    .parse_fn = efi_partition,
};

// 分区发现总入口
int rescan_partitions(struct gendisk *disk, struct block_device *bdev)
{
    struct parsed_partitions state;
    int ret = -EINVAL;

    // 初始化状态结构
    memset(&state, 0, sizeof(state));
    state.disk = disk;

    // 遍历所有注册的解析器
    list_for_each_entry(p, &parsers, list) {
        if (!p->parse_fn)
            continue;

        // 尝试解析分区表
        ret = p->parse_fn(&state);
        if (ret > 0) {
            // 解析成功，注册分区
            ret = add_partitions(disk, &state);
            break;
        }
    }

    return ret;
}

5. 实战示例：自定义分区表解析器

5.1 实现简单的内存分区表解析器

创建一个教学用的内存分区解析器，展示内核分区处理的完整流程：

#include <linux/module.h>
#include <linux/genhd.h>
#include <linux/blkdev.h>
#include <linux/fs.h>
#include <linux/slab.h>

// 自定义内存分区表结构
struct memory_partition {
    sector_t start;
    sector_t size;
    const char *name;
};

// 示例分区定义
static struct memory_partition demo_partitions[] = {
    { .start = 0,    .size = 100, .name = "mem-boot" },
    { .start = 100,  .size = 500, .name = "mem-root" },
    { .start = 600,  .size = 200, .name = "mem-data" },
    { .start = 800,  .size = 200, .name = "mem-swap" },
};

// 自定义分区解析函数
static int memory_partition(struct parsed_partitions *state)
{
    int i;
    sector_t sector_size = get_capacity(state->disk);

    printk(KERN_INFO "Memory partition parser: scanning device %s\n",
           state->name);

    // 检查设备是否适合我们的分区方案
    if (sector_size < 1000) {
        printk(KERN_WARNING "Device too small for memory partitions\n");
        return -ENOSPC;
    }

    // 添加每个分区到结果中
    for (i = 0; i < ARRAY_SIZE(demo_partitions); i++) {
        put_partition(state, i + 1,
                     demo_partitions[i].start,
                     demo_partitions[i].size);

        printk(KERN_INFO "Partition %d: %s [%llu-%llu]\n", i + 1,
               demo_partitions[i].name,
               (unsigned long long)demo_partitions[i].start,
               (unsigned long long)(demo_partitions[i].start +
                                  demo_partitions[i].size - 1));
    }

    return 1;  // 成功找到分区
}

// 分区解析器注册结构
static struct partition_parser memory_parser = {
    .owner = THIS_MODULE,
    .name = "memory-demo",
    .parse_fn = memory_partition,
};

static int __init memory_parser_init(void)
{
    int ret;

    printk(KERN_INFO "Registering memory partition parser\n");

    ret = register_partition_parser(&memory_parser);
    if (ret)
        printk(KERN_ERR "Failed to register memory parser: %d\n", ret);
    else
        printk(KERN_INFO "Memory partition parser registered successfully");

    return ret;
}

static void __exit memory_parser_exit(void)
{
    unregister_partition_parser(&memory_parser);
    printk(KERN_INFO "Memory partition parser unregistered\n");
}

module_init(memory_parser_init);
module_exit(memory_parser_exit);
MODULE_LICENSE("GPL");
MODULE_DESCRIPTION("Demo Memory Partition Table Parser");

5.2 用户空间分区工具实现原理

理解内核机制后，可以实现用户空间的分区管理工具：

// 简化的分区读取工具核心逻辑
#include <stdio.h>
#include <fcntl.h>
#include <unistd.h>
#include <sys/ioctl.h>
#include <linux/fs.h>

int read_partition_table(const char *device) {
    int fd;
    unsigned char mbr[512];

    // 打开块设备
    fd = open(device, O_RDONLY);
    if (fd < 0) {
        perror("open device failed");
        return -1;
    }

    // 读取MBR扇区
    if (read(fd, mbr, sizeof(mbr)) != sizeof(mbr)) {
        perror("read MBR failed");
        close(fd);
        return -1;
    }

    // 检查MBR签名
    if (mbr[510] != 0x55 || mbr[511] != 0xAA) {
        printf("Invalid MBR signature\n");
        close(fd);
        return -1;
    }

    // 解析分区条目
    for (int i = 0; i < 4; i++) {
        unsigned char *p = mbr + 446 + i * 16;

        if (p[4] == 0) continue;  // 空分区

        printf("Partition %d:\n", i + 1);
        printf("  Bootable: %s\n", (p[0] == 0x80) ? "Yes" : "No");
        printf("  Type: 0x%02x\n", p[4]);

        // 解析LBA起始地址和大小
        unsigned int start_lba = *(unsigned int*)(p + 8);
        unsigned int size_sectors = *(unsigned int*)(p + 12);

        printf("  Start LBA: %u\n", start_lba);
        printf("  Size: %u sectors (%llu MB)\n",
               size_sectors,
               (unsigned long long)size_sectors * 512 / 1024 / 1024);
    }

    close(fd);
    return 0;
}

6. 调试与诊断技术

6.1 内核调试技术

动态调试输出：

# 启用分区相关调试信息
echo -n 'module block=debug module partitions=debug' > /sys/module/dynamic_debug/control

# 查看内核环缓冲区中的分区消息
dmesg | grep -i partition

# 实时监控分区事件
udevadm monitor --property --subsystem-match=block

Proc文件系统接口：

# 查看分区信息
cat /proc/partitions

# 查看块设备统计
cat /proc/diskstats

# 查看挂载的分区
cat /proc/mounts

6.2 用户空间诊断工具

工具命令	功能描述	使用示例
fdisk -l	列出所有分区表	fdisk -l /dev/sda
parted -l	显示GPT和MBR分区	parted -l
lsblk	树形显示块设备	lsblk -f
blkid	显示分区UUID和类型	blkid /dev/sda1
hdparm	硬盘参数工具	hdparm -I /dev/sda
sgdisk	GPT操作工具	sgdisk -p /dev/sda

高级诊断脚本示例：

#!/bin/bash
# 全面的分区诊断脚本
DEVICE=${1:-/dev/sda}

echo "=== 分区诊断报告: $DEVICE ==="
echo
echo "1. 基本分区信息:"
fdisk -l $DEVICE 2>/dev/null || echo "fdisk不支持此设备"
echo
echo "2. 详细分区表:"
parted $DEVICE print 2>/dev/null || echo "parted不支持此设备"
echo
echo "3. 块设备拓扑:"
lsblk -o NAME,SIZE,TYPE,MOUNTPOINT,FSTYPE $DEVICE
echo
echo "4. 文件系统信息:"
blkid $DEVICE?* 2>/dev/null
echo
echo "5. 内核分区消息:"
dmesg | grep -A5 -B5 $(basename $DEVICE) | tail -20

7. 性能优化与最佳实践

7.1 分区对齐优化

4K扇区对齐问题如同"停车场车位规划"：

• 错位停车（不对齐）会导致空间浪费和性能下降
• 正确对齐可以让每个I/O操作完整落在物理扇区内

# 检查分区对齐
parted /dev/sda align-check optimal 1

# 创建对齐分区的正确方式
parted -s /dev/sda mklabel gpt
parted -s /dev/sda mkpart primary 1MiB 100%

# 对齐计算原理
起始扇区 = ceil(前一个分区结束扇区 / 对齐粒度) × 对齐粒度

7.2 分区策略建议

使用场景	推荐分区方案	理由
桌面系统	GPT + 3个分区	简单易管理，支持大硬盘
服务器	GPT + LVM	灵活性高，易于扩展
嵌入式设备	MBR + 只读根分区	兼容性好，安全性高
虚拟化	直通物理分区	性能最优，控制精细

8. 总结

分层抽象：硬件扇区 → 分区表 → 块设备 → 文件系统 插件架构：内核通过解析器链表支持多种分区格式 数据一致性：CRC校验、备份机制确保分区表安全 向后兼容：保护性MBR确保新旧系统共存
