程序员技术绘图指南：Excalidraw、Draw.io等四款工具实测与技巧分享

在撰写技术文章时，除了核心的代码逻辑，清晰美观的图表同样是不可或缺的一环。人脑并非多线程 CPU，面对大段枯燥的文字描述极易感到疲惫。一张恰当的插图不仅能瞬间提升文章的可读性，更能将复杂的架构或流程直观呈现，真正做到“一图胜千言”。

本文将分享几款我日常用来为技术文章配图的压箱底工具及其使用技巧，它们各有特色，能覆盖从手绘草图到专业架构图的各种需求。

Excalidraw

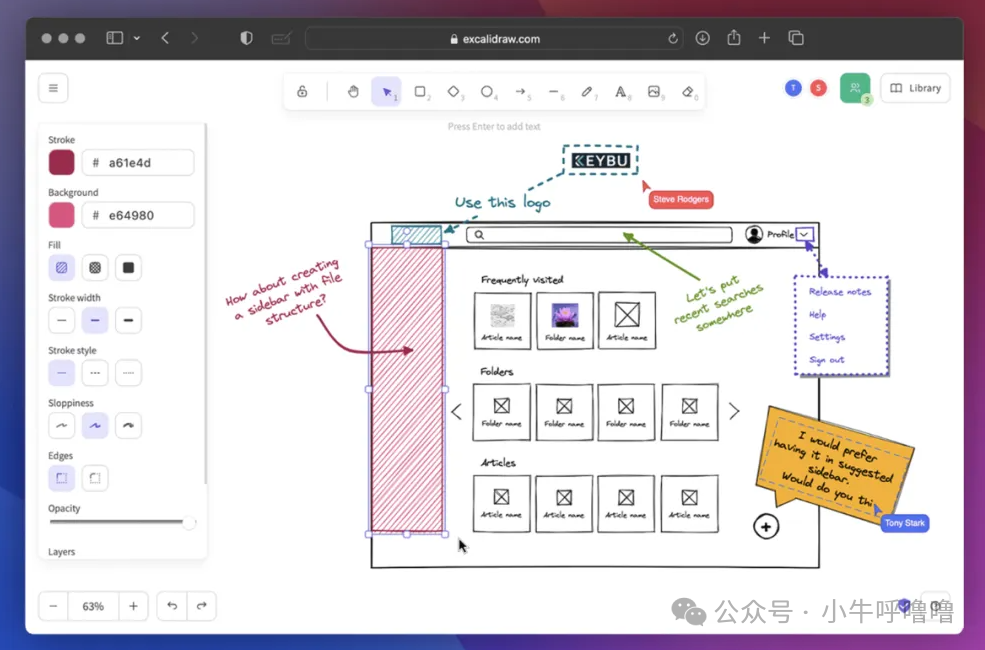

Excalidraw 是一款以手绘风格为特色的免费、开源、无须登录的在线白板工具，非常适合快速绘制流程图、UML 图甚至简易的示意图。

其在线访问地址为：https://excalidraw.com

我近期频繁使用它，尤其钟爱其独特的手绘质感。这种略带“粗糙”的笔触风格反而成为一种鲜明的特色，让图表显得不那么呆板，更具亲和力与创意感。它的设计理念强调 “不纠结于精确排版和复杂样式，专注于想法本身的表达” ，允许用户像在真实白板上一样自由涂鸦。

它还内置了丰富的 素材库 ，包含大量手绘风格的图标和图形，可以直接拖拽到画布中使用，非常方便。

此外，Excalidraw 还拥有以下特点：

1. 支持 实时协作 ，允许多人同时在同一个白板上工作，并且采用端到端加密，保障数据安全。
2. 支持导出为图片、源文件，也支持生成分享链接以及将内容保存到工作区。
3. 持续更新，加入了画框、激光笔、Mermaid 图表转换以及当下热门的 AI 辅助绘图等新功能。

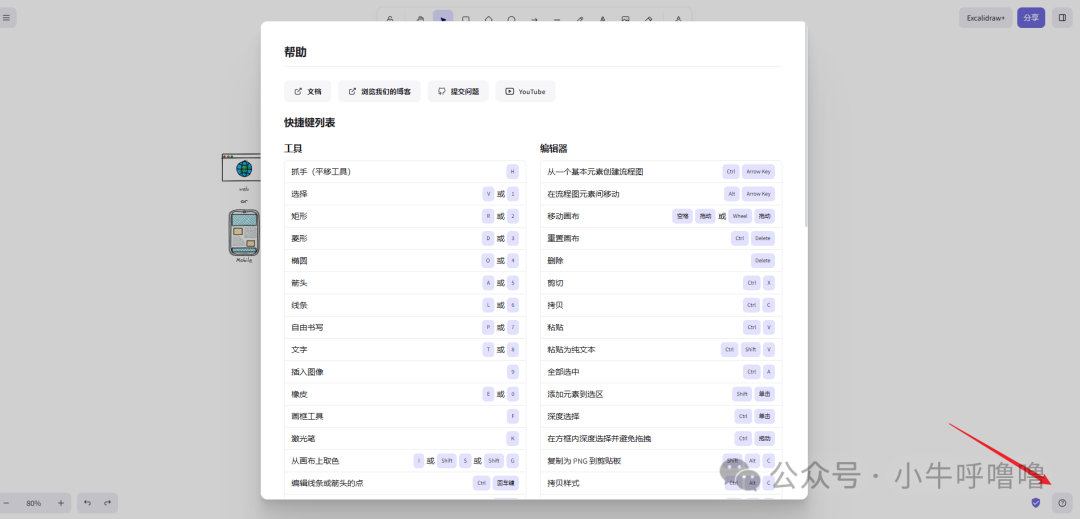

虽然界面看起来简洁，但它隐藏了许多实用的快捷键和高级功能。点击界面右下角的问号图标即可查看完整的帮助文档和快捷键列表。

Draw.io

draw.io (现也称为 diagrams.net) 可以说是我为文章配图时最常用的工具，没有之一。

打开浏览器，输入网址即可直接开始创作，这一点体验极佳。 在当今动辄需要手机注册、扫码登录的大环境下，这种“开箱即用”的简洁感堪称一股清流。它无需注册账号，完全离线可用，你也可以下载其桌面版客户端。这种对用户极度友好的“工具感”令人赞赏。

关键是，draw.io 是一款完全免费且功能极其强大的在线绘图工具。相比之下，许多优秀的作图软件如 ProcessOn、Visio、亿图图示等通常需要付费。

其在线访问地址是：https://app.diagrams.net

它的前身域名 https://draw.io 也同样可以访问，我通常使用后者，因为它更简洁易记。

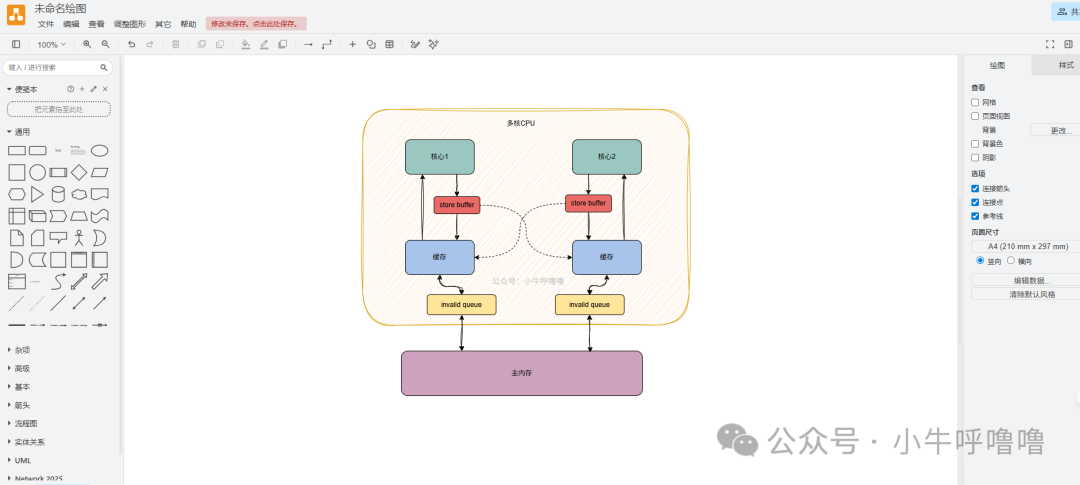

尽管免费，但其专业性毫不含糊。无论是产品经理需要的原型图、程序员常画的 UML/架构图，还是行政需要的组织结构图、流程图、泳道图、E-R图、思维导图等，它几乎都能完美支持。

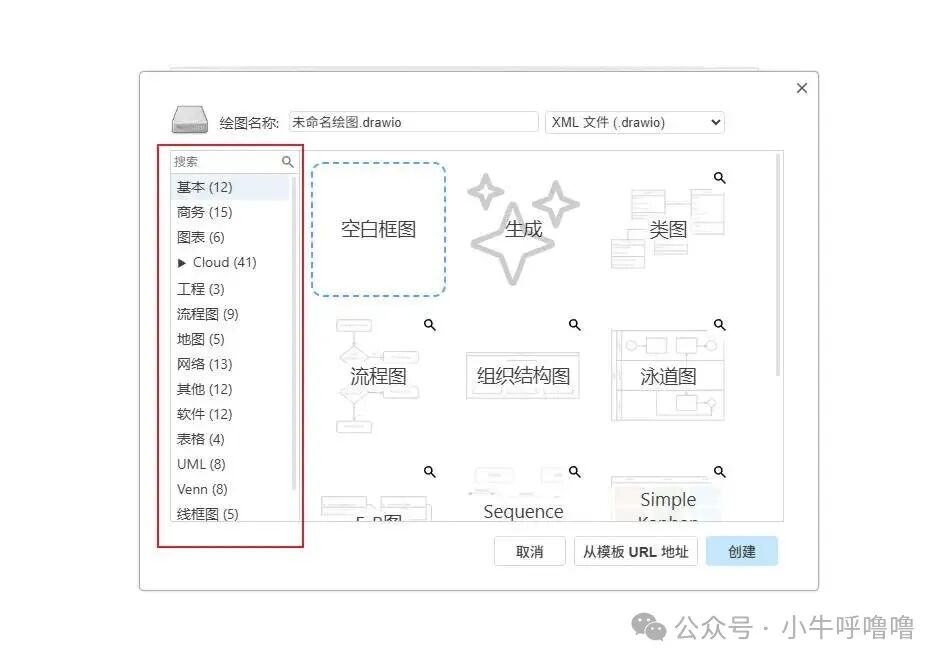

它内置的模板库庞大到令人眼花缭乱。有时时间紧迫，直接搜索一个相近的模板，修改文字和配色后就能交出专业水准的成果，效率极高。

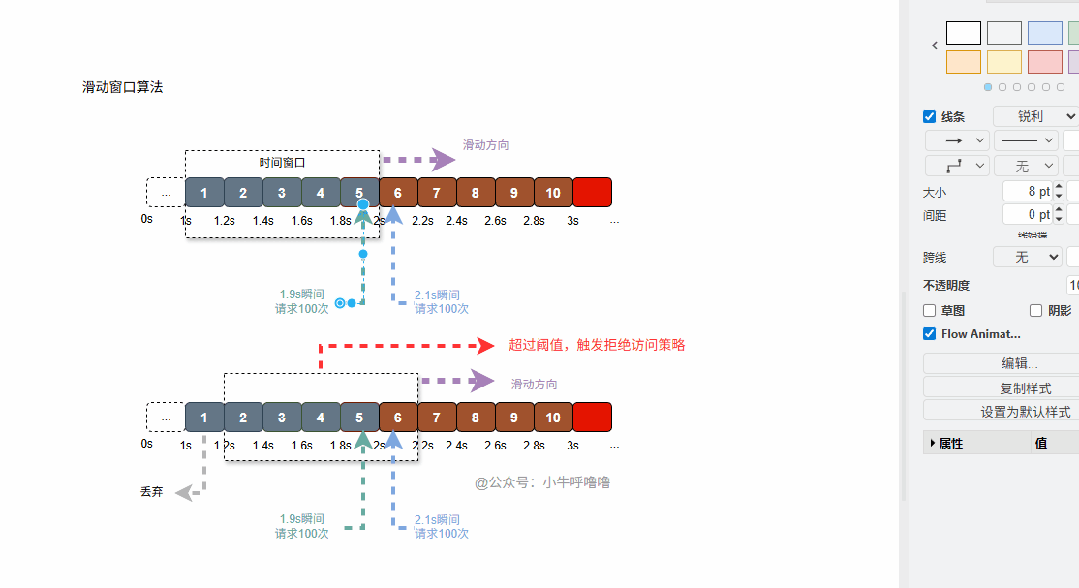

它甚至支持创建带有动态流动效果的线条，可以用来演示算法或数据流过程，效果十分生动。

draw.io 的其他优势还包括：

• 社区生态良好：拥有开源背景，用户贡献的模板和形状库非常丰富。
• 风格多样：支持设置手绘风格，自带海量图标并支持导入自定义图标。
• 导出格式全面：支持导出为 PNG、JPEG、SVG、PDF、HTML、XML 等格式，并可以进行DPI、尺寸、缩放、背景等高级设置。
• 跨平台灵活：在线使用、桌面端离线使用均可；在手机和平板上也能进行基本操作。

Next AI Drawio

我最近发现了一个非常有趣的开源项目—— Next AI Drawio。过去，绘制一张精致的架构图可能需要反复调整耗费数小时。而现在，我可以直接通过与 AI 对话，让它来帮我完成绘图，效果出乎意料地好！

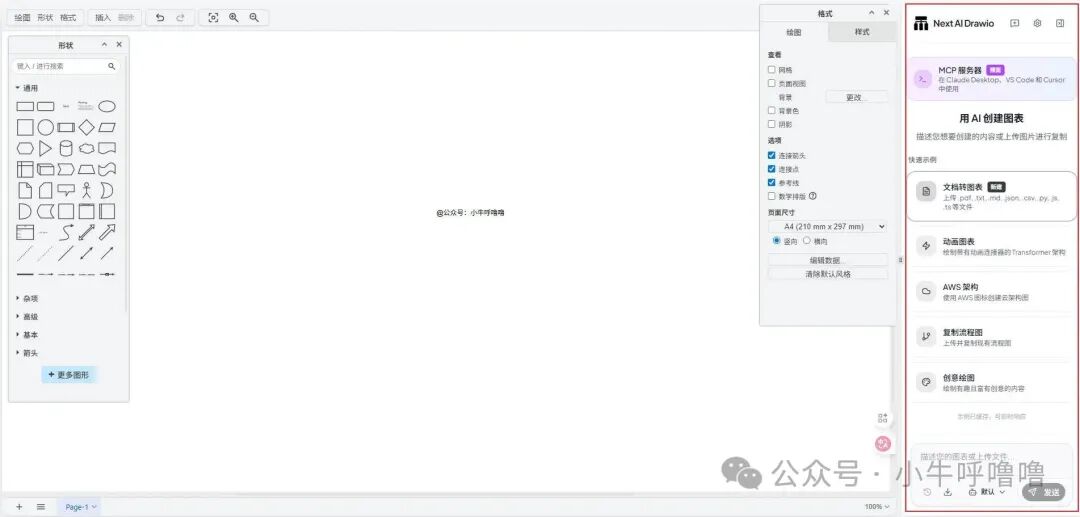

Next AI Drawio 是一个基于 Next.js 的 Web 应用程序，它将 AI 功能 与 draw.io 图表引擎深度集成，允许用户使用自然语言直接生成和编辑专业图表。

在线体验地址：https://next-ai-drawio.jiang.jp

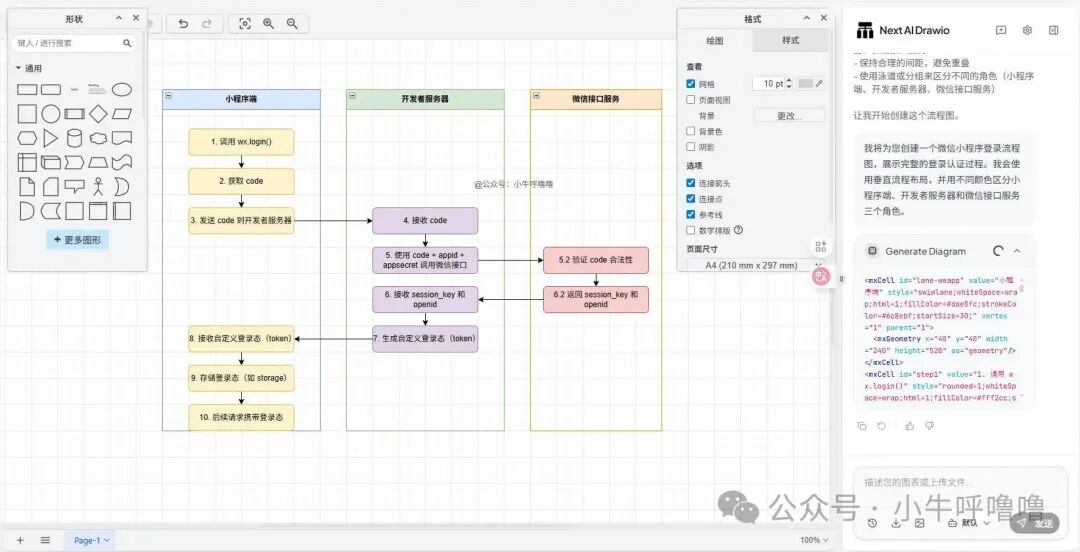

我认为 对话式绘图 是它的核心特色。例如，我只需输入提示词：“帮我生成微信小程序登录的流程图”，它便能快速理解并自动生成对应的图表。

这极大地提升了内容创作的效率。它还能响应指令，一键为图表添加动态连线效果，让示意图更加生动。

基本上，draw.io 能实现的功能，它都能通过 AI 交互来完成。该项目在 GitHub 上非常热门，已获得超过 17.2K Star。项目仓库地址：https://github.com/DayuanJiang/next-ai-draw-io

它还支持使用 Docker 一键部署到本地或私有环境：

# 拉取最新镜像
docker run -d -p 3000:3000 \
  -e AI_PROVIDER=openai \
  -e AI_MODEL=gpt-4o \
  -e OPENAI_API_KEY=your_api_key \
  ghcr.io/dayuanjiang/next-ai-draw-io:latest

#或者
cp env.example .env
# 编辑 .env 文件并填入您的配置
docker run -d -p 3000:3000 --env-file .env ghcr.io/dayuanjiang/next-ai-draw-io:latest

Xmind

XMind 是一款功能强大的思维导图和头脑风暴工具，适用于个人和团队进行想法可视化、项目管理和知识梳理。

我主要使用其免费的思维导图功能来整理文章脉络或技术知识点，其视觉效果和用户体验都相当不错。

下载地址：https://xmind.cn/download

---

以上便是本次关于技术绘图工具的分享。从追求效率与简洁的 Excalidraw，到功能全面且免费的 draw.io，再到融合 AI 能力的 Next AI Drawio，以及用于梳理思路的 Xmind，每款工具都能在技术写作的不同场景下发挥独特价值。希望这些工具能帮助你更高效地创作出图文并茂的技术内容。如果你有更好的工具推荐或使用心得，欢迎在技术社区进行交流分享。
