树莓派CM5赋能HMI3120工业人机界面，开源生态助力二次开发与工业自动化

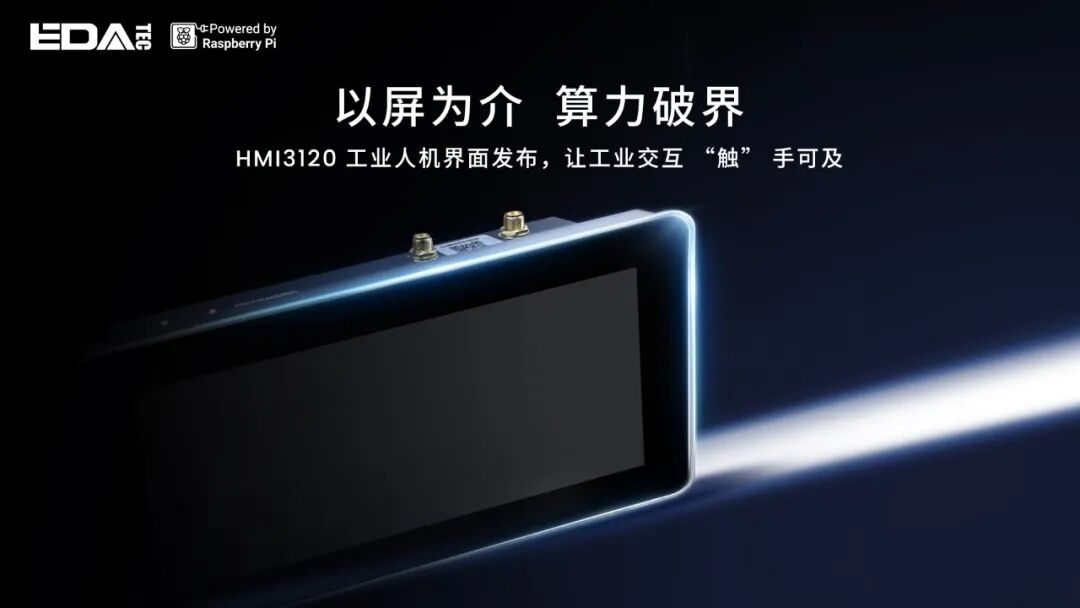

上海晶珩（EDATEC）近期推出了全新的HMI3120工业人机界面（HMI）。这款产品创新性地搭载了Raspberry Pi CM5算力平台，将高性能计算、高清多点触控与全场景工业互联能力整合于一体。

旗舰算力，支撑工业高效运算

HMI3120的核心采用了树莓派高性能计算模块CM5，其内置Broadcom BCM2712四核Arm Cortex-A76处理器，主频高达2.4GHz。凭借64位ARM架构的强劲性能，它可以轻松应对工业现场常见的多任务并发处理、复杂数据可视化渲染以及实时控制指令响应等需求。在存储配置上，它标配了8GB DDR4高速内存和64GB eMMC高速闪存，为应用程序和数据提供了充足的运行与存储空间。

高清多点触控，打造直观操作界面

在显示与交互体验方面，HMI3120进行了针对性优化。其屏幕亮度达到了400~450cd/m²，即便在光线强烈的车间或户外控制站点等复杂光照环境下，显示画面依然清晰锐利。同时，设备支持多点触控操作，其交互逻辑与日常使用的智能设备保持一致，无论是参数调整、页面切换还是手势缩放，都能获得精准、流畅的响应。

接口全覆盖，打破设备连接壁垒

为了适配工业现场多样化的设备连接需求，HMI3120配备了丰富的接口组合：

• 网络接口：1个千兆网口、1个百兆网口。
• 工业串口：4路隔离RS232/485端口，可直接连接传感器、PLC、智能仪表等工业设备，满足了传统工业现场常见的串口通信需求。
• 通用接口：1个HDMI接口，2个USB 2.0接口。
• 无线连接：内置双频Wi-Fi与蓝牙5.0/BLE模块，并可选配4G模块，增强了连接的灵活性。

工业级可靠设计，适配复杂工况

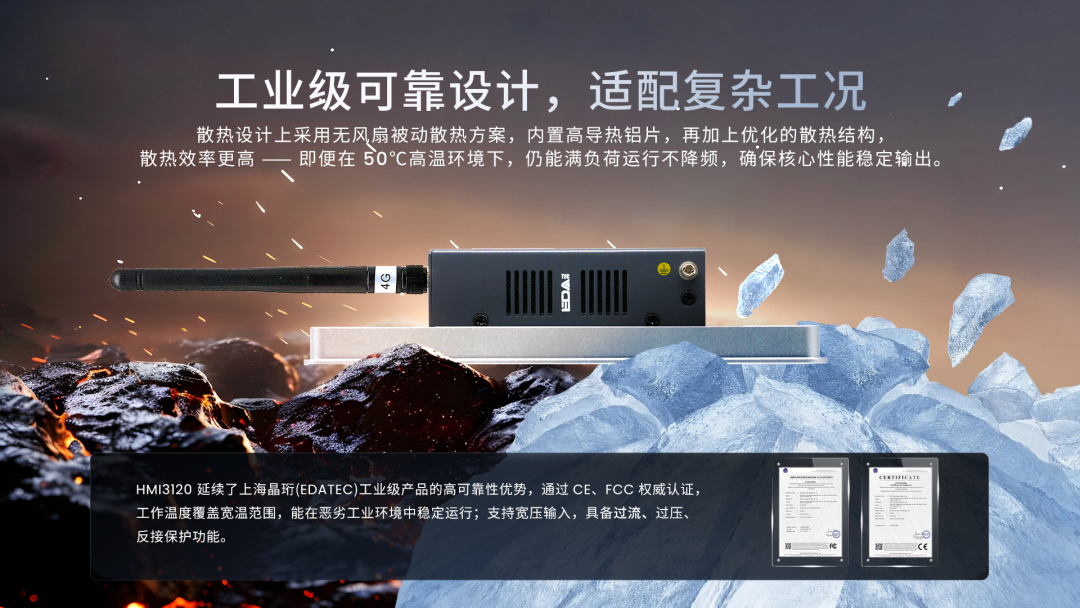

HMI3120延续了上海晶珩工业级产品的高可靠性设计传统，已通过CE、FCC等权威认证。其工作温度覆盖宽温范围，能够在恶劣的工业环境中保持稳定运行。设备支持宽压输入，并具备过流、过压及反接保护功能。

在散热设计上，它采用了高效的无风扇被动散热方案，内部集成高导热铝片并优化了散热结构，从而大幅提升了散热效率。这使得设备即便在50℃的高温环境下，也能满负荷运行且不降频，确保核心性能持续稳定输出。

安装灵活，适配不同现场需求

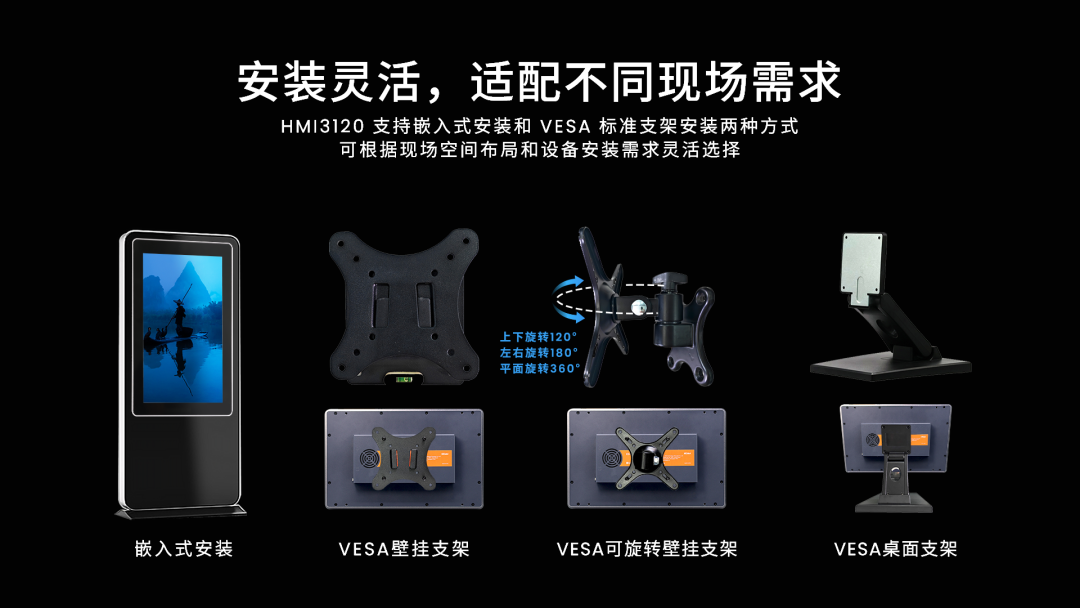

HMI3120支持两种安装方式：嵌入式安装和VESA标准支架安装。用户可以根据现场的空间布局和设备安装需求进行灵活选择。厂家还为其设计了配套的VESA标准支架安装配件，能够完美匹配壁挂、桌面摆放等多种安装场景，方便用户直接选用。

兼容树莓派生态，二次开发更省心

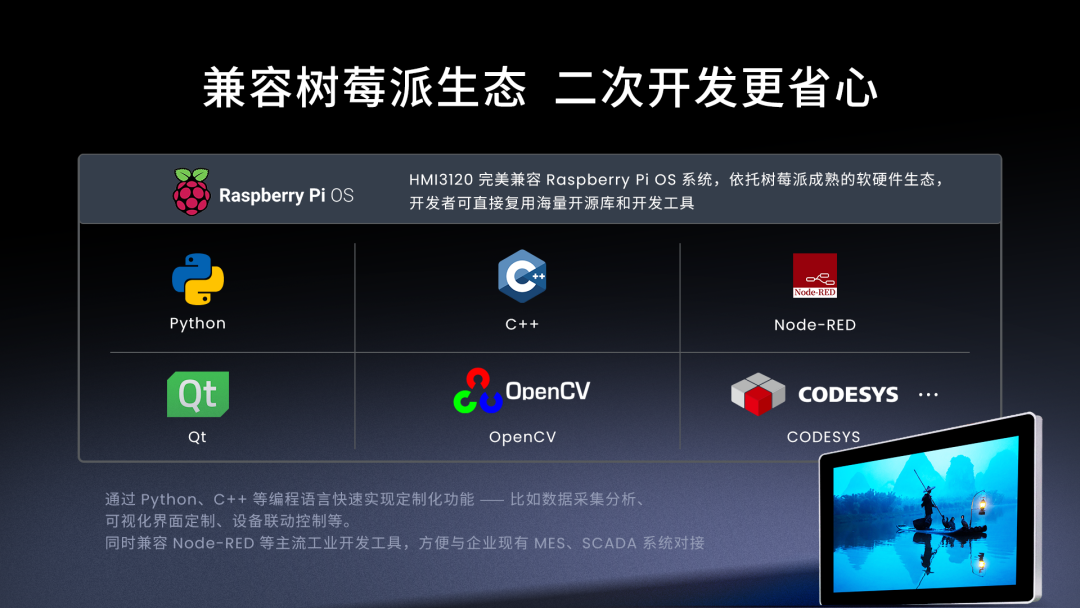

HMI3120完美兼容官方的Raspberry Pi OS系统。开发者可以充分利用树莓派成熟的软硬件开源生态，直接复用海量的开源库和开发工具。通过Python、C++等编程语言，可以快速实现数据采集分析、可视化界面定制、设备联动控制等定制化功能。同时，设备也兼容Node-RED等主流工业可视化开发工具，便于与企业现有的MES、SCADA系统进行对接集成。

典型应用场景

HMI3120适用于多种工业自动化场景，包括但不限于：

• 工业控制
• 数据采集
• 智能仓储
• 显控一体机
• 运动控制

官方资料文档下载地址：edatec.cn/zh/hmi/HMI3120

对工业控制、嵌入式开发和树莓派生态融合感兴趣的朋友，欢迎在云栈社区交流探讨更多实战经验与应用案例。
