✨前言
不知道大家有没有用过 Excalidraw。Excalidraw 是一款开源的手绘风格虚拟白板，在 GitHub 上已经有 113k star，画出来的流程图、时序图、架构图等很有辨识度，大概是这种风格：
最近我偶然了解到，Excalidraw 的绘图原理是通过 JSON 描述元素。那是不是意味着：可以让 AI 生成符合规范的 JSON，从而实现“自动画图”？

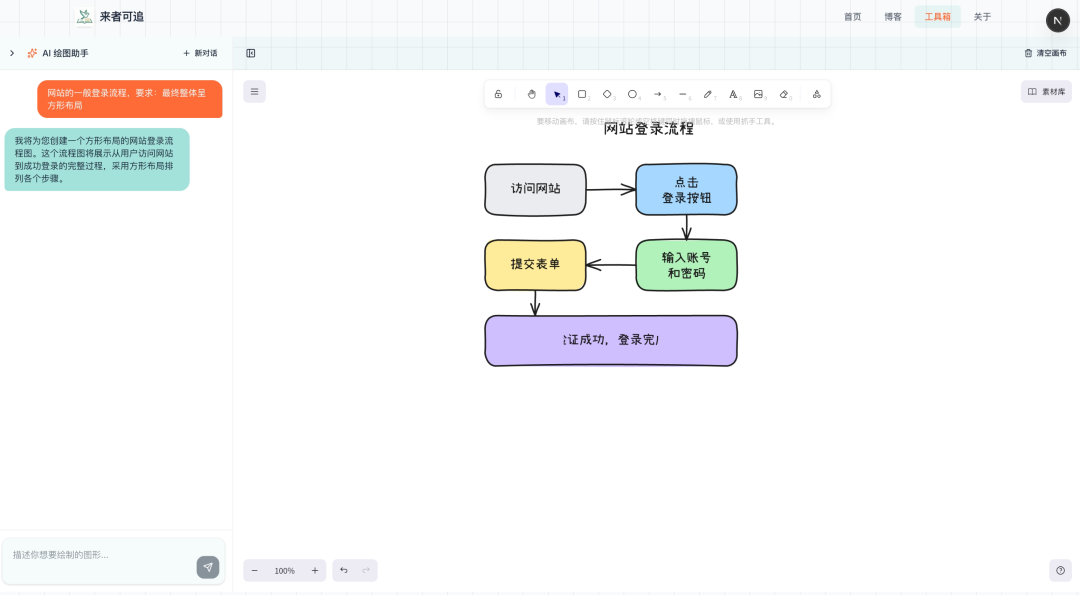

基于这个思路，我做了个工具：通过 AI 自动绘制手绘风格图，并且支持实时流式渲染（边生成边画图）：
还有一个 gif 版（略糊，但能看出流式渲染过程）：
移动端效果：
接下来直接进入实现部分。
AI 实现
这里分享两种实现方式：
- 方式一：交给 AI 实现。你把需求讲清楚，AI 负责干活；你更像“监工”。如果你对结果更在意、对过程没那么执着，这种方式非常省时间。
- 方式二：手动编码实现。如果你是为了学习原理和细节，更建议自己从零实现一遍。
先看怎么让 AI 来做。关键在于：把需求整理成足够清晰的 prompt，然后直接复制给 AI。
帮我实现一个 AI + Excalidraw 手绘风格绘图工具，具体要求如下：
## 一、功能需求
1. 集成 Excalidraw 画板，参考官方文档：https://docs.excalidraw.com/docs/@excalidraw/excalidraw/integration
2. 通过 AI 对话生成 Excalidraw JSON 格式的图形元素
3. 流式输出 + 实时渲染：每解析到一个完整的 JSON 元素就立即渲染到画布
4. 支持移动端和桌面端布局
## 二、后端要求
1. AI 调用在服务端进行，不暴露 API 密钥
2. 记录每次对话的 IP、User-Agent、对话内容、响应时间等信息
3. 支持灵活切换各家 AI 服务（OpenAI、智谱、阿里百炼等），封装统一的兼容层
## 三、前端要求
1. 对话历史保存在 localStorage，不依赖后端加载
2. 画布数据也保存在 localStorage，刷新不丢失
3. 流式解析 AI 返回的 JSON 元素，处理嵌套和字符串内的花括号
4. 为 AI 生成的元素补全 Excalidraw 必需的默认字段
## 四、代码质量
1. 组件封装：AI 服务层、流式解析器、画布组件、对话组件分离
2. 类型安全：使用 TypeScript，定义完整的类型
3. 可复用：AI 服务封装成可配置的模块
## 五、AI 绘图提示词要点
需要设计一个 System Prompt，包含：
- 输出格式：纯 JSON，禁止代码块，方便流式解析
- 文字处理：中英文宽度计算、形状内文字双向绑定
- 箭头规范：points 相对坐标写法
- 常用颜色：Excalidraw 内置调色板
建议用带 Plan 模式的 AI IDE（例如 Cursor、Trae）：先规划，再执行。AI 生成代码后，一般还需要结合你的实际工程做一些调整，但核心逻辑通常没问题。
这种方式的优点是快，真的很快；缺点也明显：你可能对具体实现细节掌握得不够牢。
手动实现
如果目标是把思路吃透，建议手动实现一遍。

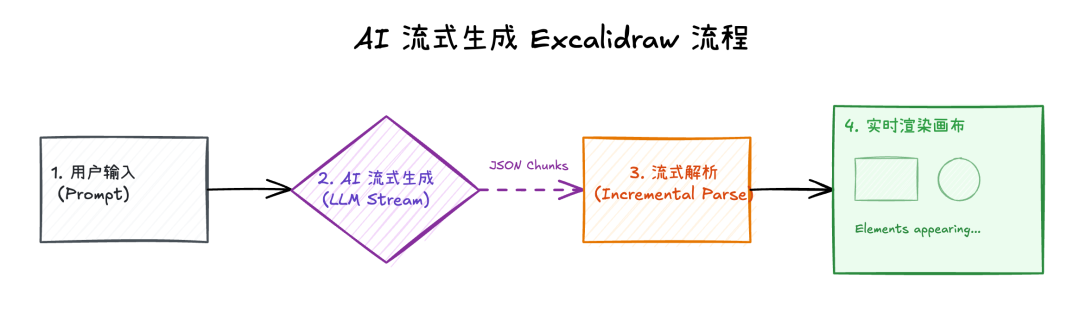

整体架构
整个工具可以拆成三层：
[用户输入描述]
↓
[AI 流式生成 Excalidraw JSON]
↓
[流式解析 JSON 元素]
↓
[实时渲染到 Excalidraw 画布]
也就是：用户描述想画的图 → AI 生成符合 Excalidraw 规范的 JSON 元素 → 前端实时解析并渲染到画布。
我这里前端用的是 Next.js ，并集成官方的 @excalidraw/excalidraw 包。后端使用 Vercel AI SDK 对接大模型，它支持 OpenAI 以及兼容服务（智谱、阿里百炼等）。
核心实现
一、Excalidraw JSON 规范
Excalidraw 的绘图原理本质上是：用 JSON 描述元素。
每个元素通常都会有这些基础属性：id、type、x、y、width、height。不同类型还有各自特有的字段。
支持的常见元素类型如下：
| 类型 |
说明 |
特有属性 |
rectangle |
矩形 |
- |
ellipse |
椭圆 |
- |
diamond |
菱形 |
- |
text |
文本 |
text, fontSize, fontFamily |
arrow |
箭头 |
points, endArrowhead |
line |
线条 |
points |
一个简单的矩形元素示例：
{
"type": "excalidraw",
"version": 2,
"source": "https://excalidraw.com",
"elements": [
{
"id": "rect-1",
"type": "rectangle",
"x": 100,
"y": 100,
"width": 150,
"height": 80,
"backgroundColor": "#a5d8ff",
"strokeColor": "#1971c2"
}
]
}

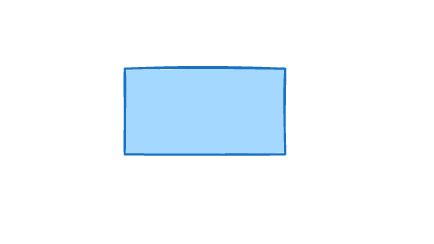

其中 backgroundColor 是矩形填充色，strokeColor 是边框色：
二、AI 提示词设计
要让 AI 生成“可用的 JSON”，同时保证出图效果，提示词需要覆盖一些关键约束，例如：
- 输出格式：纯 JSON，不要代码块（便于流式解析）
- 文字处理：中英文宽度计算、形状内文字双向绑定
- 箭头规范：
points 是相对坐标，不同方向箭头怎么写
- 常用颜色：Excalidraw 内置调色板的选择范围
我的 prompt 结构大概如下（示意）：
你是一个专业的 Excalidraw 绘图助手。用户会描述他们想要绘制的图形、流程图、架构图等，你需要生成对应的 Excalidraw 元素 JSON。
## 输出格式要求
1. **先说明，后输出**：先简要说明要画什么，然后连续输出所有 JSON 元素
2. **禁止**在 JSON 元素之间穿插说明文字
3. 每个元素直接输出纯 JSON 对象，以 { 开头，以 } 结尾
4. **禁止**使用代码块（禁止 ``` 符号）
5. **必须**使用标准 JSON 格式：键值对用冒号分隔（如 "x":100），不要写成等号
## 文字处理
## 箭头和线条
## 元素基础结构
## 基础形状
## 常用颜色
提示词如果写得足够细，后面的流式解析和渲染都会省心很多。反过来，如果 prompt 过于随意，你就会在“解析失败、元素缺字段、画面错乱”里反复踩坑。
三、流式 JSON 解析
AI 返回内容是流式的，需要边接收边解析。核心任务是：从持续增长的文本里，提取出完整的 JSON 对象（一个元素一个对象）。
下面是核心解析思路：通过花括号深度来找到完整对象，同时要正确处理字符串内的 {、}，避免误判。
// 从流式文本中提取完整的 JSON 对象
function extractJsonObjects(text: string) {
const results = []
let i = 0
while (i < text.length) {
const startIndex = text.indexOf('{', i)
if (startIndex === -1) break
// 追踪花括号深度，处理嵌套
let depth = 0
let inString = false
for (let j = startIndex; j < text.length; j++) {
// ... 处理转义字符和字符串
if (char === '{') depth++
else if (char === '}') {
depth--
if (depth === 0) {
// 找到完整的 JSON 对象
results.push(text.slice(startIndex, j + 1))
break
}
}
}
}
return results
}
这里至少有三个关键点：
1）用花括号深度处理嵌套 JSON
2）正确处理字符串内的花括号（否则非常容易误判）
3）记录已处理位置，避免重复解析同一段文本
当然，真实场景里你可能还会遇到更多边界情况，按需补齐即可。
四、实时渲染
解析出元素后，通过 Excalidraw API 添加到画布。示例逻辑如下（注意处理 id 冲突）：
// 暴露给父组件的方法
useImperativeHandle(ref, () => ({
addElements: (newElements) => {
const api = excalidrawAPIRef.current
const currentElements = api.getSceneElements()
// 处理 id 冲突
const elementsToAdd = newElements.map((el) => {
if (existingIds.has(el.id)) {
return { ...el, id: generateNewId() }
}
return el
})
// 更新画布
api.updateScene({
elements: [...currentElements, ...elementsToAdd],
})
},
}))
到这里，主链路就打通了：AI 流式输出 → 解析 JSON → 立即渲染。
为了让这个“玩具”更稳一点，还需要加一层降级策略：默认字段补全。
五、元素默认值补全
AI 可能只生成必要字段，但 Excalidraw 运行时还依赖更多属性。为避免渲染报错或样式异常，可以在入场前补全默认值：
function getDefaultElementProps() {
return {
angle: 0,
strokeColor: '#1e1e1e',
backgroundColor: 'transparent',
fillStyle: 'solid',
strokeWidth: 2,
roughness: 1, // 手绘粗糙度
opacity: 100,
seed: Math.random() * 100000, // 随机种子，产生手绘效果
version: 1,
versionNonce: Math.random() * 1000000000,
isDeleted: false,
groupIds: [],
boundElements: null,
}
}
这一步本质上是一种“兜底”：即使 AI 少给了字段，也尽量保证画布不会崩。
移动端适配
为了在手机上也能使用，我做了移动端适配。核心目标只有一个：能输入描述、能看到出图结果。至于编辑、拖拽等精细操作，移动端就先不追求了。
移动端采用上下布局：上方画布 + 底部输入框：
数据持久化
这个工具的画布数据和对话历史都保存在 localStorage 里，刷新也不会丢失，同时不依赖后端加载。
如果你也在做类似“前端状态本地持久化”的功能，可以在 云栈社区 找到更多工程化实践与讨论。
🎯结语
AI + Excalidraw 做手绘风格绘图工具，核心就两件事：
- 让 AI 输出符合规范的 JSON 元素
- 前端流式解析并实时渲染到画布
至于效果，我只能说“流程是通的，效果是拉胯的”，哈哈哈。当前阶段更适合作为玩具尝鲜，距离生产可用还有不少优化空间。
体验地址： https://www.lzkz.top/tool/excalidraw
