[Python] 基于树莓派CM0 NANO与OpenCV的人脸识别智能门禁系统开发教程

本文介绍了使用工业树莓派 CM0 NANO 单板计算机，结合 OpenCV 人脸识别和 PWM 舵机控制，实现一个完整智能门禁系统的项目设计。内容涵盖硬件连接、舵机控制、人脸识别、网页前后端开发、流程图、完整代码和效果演示，为在边缘AI设备上快速开发应用提供了参考。

项目介绍

项目主要分为以下三个部分：

• 准备工作：硬件连接、OpenCV 安装、人脸识别模型获取、训练图像准备等。
• 舵机控制：PWM输出、舵机转速和角度控制、代码实现及效果演示。
• 门禁系统集成：完整的文件目录、系统流程图、前后端代码实现及最终效果。

准备工作

准备工作包括硬件连接、虚拟环境创建、OpenCV 安装、模型下载和图像训练等步骤。

硬件连接

首先，确保设备可以正常连接WiFi实现无线通信，并使用 Micro-USB 数据线为设备供电。

根据板载的 40pin GPIO 引脚定义，驱动舵机需要使用支持 PWM 输出的物理引脚。在本项目中，我们使用物理引脚 12，其对应的 BCM 引脚编号为 18。你可以在 树莓派引脚定义网站 上查看详细的引脚图。

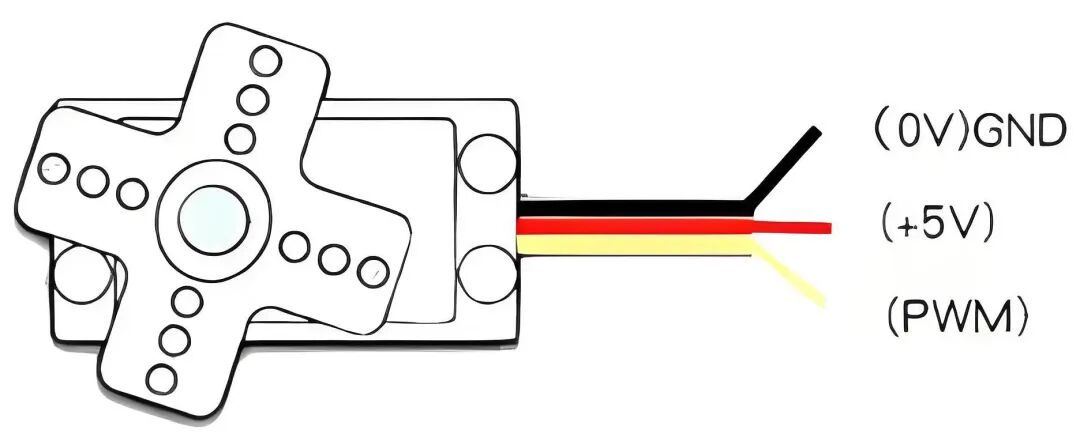

舵机（以SG90为例）通常有三根线：信号线（黄色）、电源线（红色）和地线（棕色）。连接方式如下：

Raspberry Pi	SG90	描述
GPIO18 (Pin12)	S (Yellow)	信号线
5V (Pin2)	5V (Red)	电源
GND (Pin6)	GND (Brown)	地线

OpenCV 安装

建议在虚拟环境中安装OpenCV，以方便管理依赖。

• 创建并激活虚拟环境

  mkdir ~/cv && cd ~/cv    # 创建 cv 文件夹，便于管理
  python3 -m venv venv     # 创建虚拟环境 venv
  source venv/bin/activate # 激活虚拟环境 venv

• 安装 numpy 和 opencv

  pip install -U pip numpy                         # 安装 numpy
  pip install opencv-python opencv-contrib-python  # opencv 主模块及 contrib

• 验证安装

  python3 -c "import cv2,sys,numpy;print('OpenCV:',cv2.__version__,'NumPy:',numpy.__version__)"

更多关于OpenCV的信息，可以访问其 官方网站。

人脸识别

本项目使用OpenCV进行人脸识别，流程包括：注册并训练目标人脸，使用 YuNet 模型检测人脸，再结合 sface 模型进行特征匹配与识别。

模型文件可以从OpenCV Zoo获取。这个在 人工智能 领域广泛应用的开源模型库，为我们提供了可靠的预训练模型。

• 模型获取
  下载所需的人脸检测和识别模型文件。

  wget https://github.com/opencv/opencv_zoo/raw/main/models/face_detection_yunet/face_detection_yunet_2023mar.onnx
  wget https://github.com/opencv/opencv_zoo/raw/main/models/face_recognition_sface/face_recognition_sface_2021dec.onnx

  下载后，请将文件存放在 ./model 目录下。

• 训练图片
  准备用于注册的人脸图片。建议将图片裁剪至合适大小，并以对应的人名作为文件名（例如 Edward.jpg），然后放置在 ./face 文件夹中。

舵机控制

我们利用树莓派板载 GPIO 的 PWM 功能，来驱动和控制 SG90 舵机的旋转速度和角度。

代码实现

在终端执行 touch servo360.py 新建程序文件，并添加以下代码：

import sys, time
import RPi.GPIO as GPIO

GPIO_PIN  = 18
FREQ      = 50
CENTER    = 7.5
RANGE     = 2.5
# --------- Parameters ---------
SPEED_DPS = 480              # 实测：每秒 480 度
PWM_DEAD  = 0.05             # 停转
# ----------------------------
def duty(speed):
    return CENTER + max(-1, min(1, speed)) * RANGE

def rotate(target_deg, speed=1.0):
    """
    target_deg : 角度，负值反转
    speed      : 0~1，默认全速
    """
    if not target_deg:
        return
    direction = 1 if target_deg > 0 else -1
    run_speed = speed * direction
    run_time  = abs(target_deg) / (SPEED_DPS * speed)   # 时长
    pwm = GPIO.PWM(GPIO_PIN, FREQ)
    pwm.start(0)
    pwm.ChangeDutyCycle(duty(run_speed))
    time.sleep(run_time)
    pwm.ChangeDutyCycle(CENTER)   # 停
    time.sleep(PWM_DEAD)
    pwm.stop()

if __name__ == '__main__':
    if len(sys.argv) < 2:
        print("缺少角度"); sys.exit(1)
    deg = float(sys.argv[1])
    GPIO.setmode(GPIO.BCM)
    GPIO.setup(GPIO_PIN, GPIO.OUT)
    try:
        rotate(deg)
    finally:
        GPIO.cleanup()

保存代码。这是一个典型的在树莓派上进行硬件交互的 开源实战 示例。

效果演示

在终端执行指令 python servo360.py 90，舵机将逆时针转动 90 度。

门禁系统

在完成人脸识别和舵机控制的基础上，我们将它们集成起来，实现完整的智能门禁系统。

文件目录

项目的整体文件结构如下：

~/AI/FaceRecognition $ tree
.
├── access.names
├── app.py
├── face
│   ├── Arnold.jpg
│   ├── Clarke.jpg
│   ├── Perry.jpg
│   └── Robert.jpg
├── model
│   ├── face_detection_yunet_2023mar.onnx
│   ├── face_recognition_sface_2021dec.onnx
│   └── face_registry.pkl
├── static
│   └── result.jpg
└── templates
    └── index.html

流程图

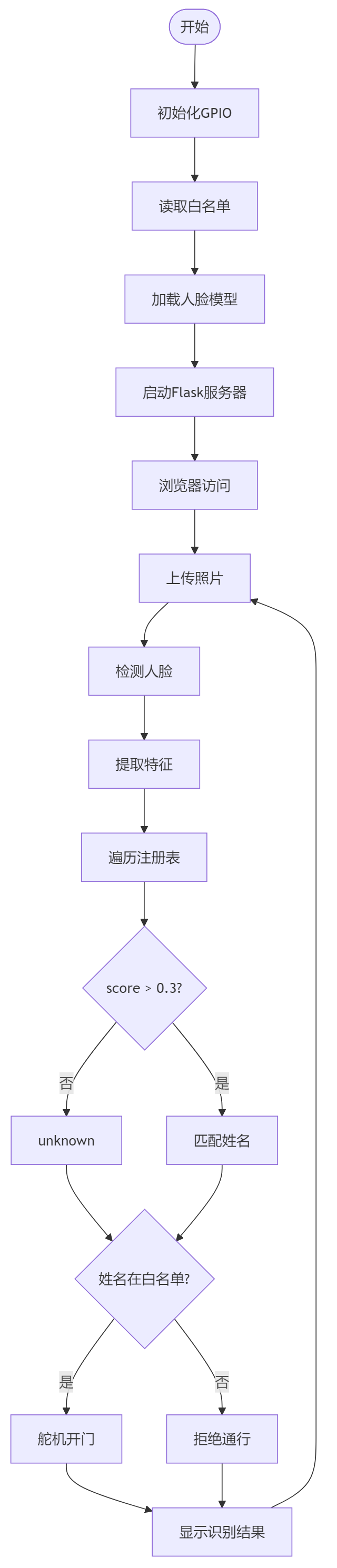

系统的工作流程如下图所示：

代码实现

系统包含三个核心代码文件：./access.names 是白名单，./app.py 是 Flask 服务器后端，./templates/index.html 是网页前端。

• Flask 后端 (app.py)
  在终端执行 touch app.py 新建文件，并添加以下代码：


  #!/usr/bin/env python3
  import os, cv2, numpy as np, pickle, time
  from pathlib import Path
  from flask import Flask, request, jsonify, render_template, url_for
  import RPi.GPIO as GPIO
  import threading

PIN_SERVO = 18
FREQ      = 50
GPIO.setmode(GPIO.BCM)
GPIO.setup(PIN_SERVO, GPIO.OUT)
pwm = GPIO.PWM(PIN_SERVO, FREQ)
pwm.start(0)

读取白名单

ACCESS_LIST = set(line.strip() for line in open('access.names') if line.strip())

---------- 人脸模型 ----------

detector   = cv2.FaceDetectorYN_create("model/face_detection_yunet_2023mar.onnx", "", (320, 320))
recognizer = cv2.FaceRecognizerSF_create("model/face_recognition_sface_2021dec.onnx", "")
registry   = pickle.loads(Path("model/face_registry.pkl").read_bytes()) if Path("model/face_registry.pkl").exists() else {}

def rotate(angle, speed=480):
duty = 2.5 if angle > 0 else 12.5
pwm.ChangeDutyCycle(duty)
time.sleep(abs(angle) / speed)
pwm.ChangeDutyCycle(0)

def door_cycle():
rotate(90); time.sleep(3); rotate(-90)   # 门禁控制

---------- Flask ----------

app = Flask(name)

@app.route('/')
def index():
return render_template('index.html')

@app.route('/upload', methods=['POST'])
def upload():
file = request.files['image']
img  = cv2.imdecode(np.frombuffer(file.read(), np.uint8), cv2.IMREAD_COLOR)
h, w = img.shape[:2]
detector.setInputSize((w, h))
faces = detector.detect(img)[1]
name, score = "Unknown", 0.0

if faces is not None:
    face = faces[0]
    aligned = recognizer.alignCrop(img, face)
    feat    = recognizer.feature(aligned)
    for reg_name, reg_feat in registry.items():
        s = recognizer.match(feat, reg_feat, cv2.FaceRecognizerSF_FR_COSINE)
        if s > score:
            score, name = s, reg_name
    if score < 0.3:          # 识别阈值
        name = "Unknown"

# 门禁动作
if name != "Unknown" and name in ACCESS_LIST:
    threading.Thread(target=door_cycle, daemon=True).start()
    tip = f"{name} 请通行"
else:
    tip = f"{name} 无权限，拒绝通行"

# 保存识别结果
if faces is not None:
    x, y, w_box, h_box = map(int, face[:4])
    cv2.rectangle(img, (x, y), (x + w_box, y + h_box), (0, 255, 0), 2)
    cv2.putText(img, f"{name}:{score:.2f}", (x, y - 6),
                cv2.FONT_HERSHEY_SIMPLEX, 0.6, (0, 255, 0), 2)
out_path = "./static/result.jpg"
cv2.imwrite(out_path, img)

return jsonify(name=name, score=round(score, 3), tip=tip,
               result_url=url_for('static', filename='result.jpg'))

---------- 退出 ----------

import atexit
atexit.register(lambda: (pwm.stop(), GPIO.cleanup()))

if name == 'main':
app.run(host='0.0.0.0', port=5000, debug=False)

*   **Web 前端 (index.html)**
在 `./templates` 目录下执行 `touch index.html` 新建文件，并添加以下代码：
```html
<!doctype html>
<html lang="zh">
<head>
  <meta charset="utf-8">
  <title>树莓派门禁</title>
  <meta name="viewport" content="width=device-width,initial-scale=1">
  <style>
    :root{
      --accent:#00c853;
      --danger:#ff1744;
      --bg:#e3f2fd;
      --card:rgba(255,255,255,.75);
      --radius:16px;
      --trans:.35s cubic-bezier(.4,0,.2,1)
    }
    body{margin:0;height:100vh;display:flex;align-items:center;justify-content:center;background:var(--bg);font-family:system-ui,Arial}
    #card{width:320px;padding:32px 24px;background:var(--card);backdrop-filter:blur(12px);border-radius:var(--radius);box-shadow:0 8px 32px rgba(0,0,0,.1);text-align:center;transition:var(--trans)}
    h2{margin:0 0 20px;font-size:22px;font-weight:600;color:#0d47a1}
    input[type=file]{display:none}
    label{display:inline-block;padding:10px 20px;border:2px dashed var(--accent);border-radius:var(--radius);cursor:pointer;color:var(--accent);transition:var(--trans)}
    label:hover{background:var(--accent);color:#fff}
    button{margin-top:16px;padding:10px 0;width:100%;border:none;border-radius:var(--radius);background:var(--accent);color:#fff;font-size:16px;cursor:pointer;transition:var(--trans);box-shadow:0 2px 8px rgba(0,200,83,.3)}
    button:active{transform:scale(.97)}
    .status{margin-top:18px;font-size:17px;height:24px;opacity:0;transition:var(--trans)}
    .status.show{opacity:1}
    .status.ok{color:var(--accent)}
    .status.no{color:var(--danger)}
    img{width:100%;border-radius:var(--radius);margin-top:16px;box-shadow:0 4px 16px rgba(0,0,0,.08);display:none}
  </style>
</head>
<body>
  <div id="card">
    <h2>人脸识别门禁</h2>
    <input type="file" id="f" accept="image/*">
    <label for="f">选择照片</label>
    <button onclick="up()">上传识别</button>
    <div id="s" class="status"></div>
    <img id="i">
  </div>
  <script>
    async function up(){
      const file=f.files[0];
      if(!file) return alert('请选择图片');
      s.className='status show';s.textContent='识别中…';
      const fd=new FormData();fd.append('image',file);
      const r=await(fetch('/upload',{method:'POST',body:fd}).then(x=>x.json()));
      s.textContent=r.tip;
      s.classList.toggle('ok',!r.tip.includes('拒绝'));
      s.classList.toggle('no',r.tip.includes('拒绝'));
      i.src=r.result_url+'?t='+Date.now();i.style.display='block';
      setTimeout(()=>{s.textContent='已关门，等待识别';i.style.display='none'},3000)
    }
  </script>
</body>
</html>

• 白名单 (access.names)
  在终端执行 touch access.names 新建文件，添加允许通行的人名列表，每行一个。

  Linda
  Edward
  Clarke

效果演示

1. 启动服务：在终端执行指令 python app.py 运行程序。

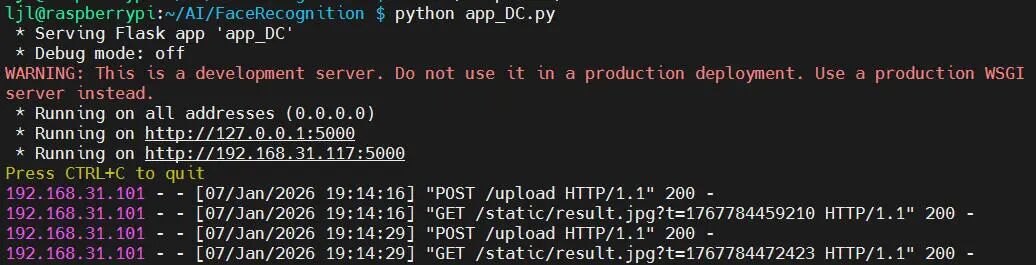

2. 访问网页：终端会打印 Web 服务器地址，例如 http://192.168.31.117:5000/。在浏览器中打开此地址。

3. 识别操作：

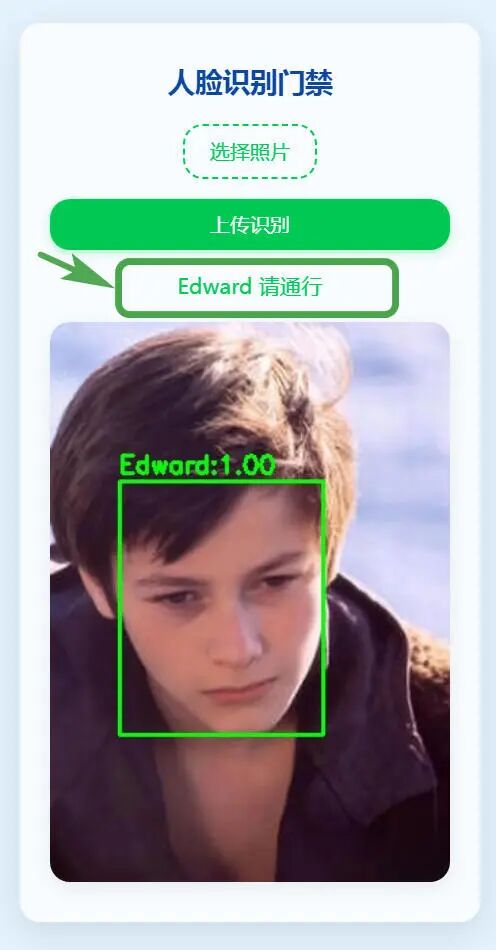

   • 点击“选择照片”按钮，加载待识别的人脸图片。
   • 点击“上传识别”按钮，系统将立即显示识别结果和是否允许通行。

4. 门禁动作：
   • 如果识别出的人脸在白名单中，舵机会逆时针转动90度，模拟开门。
   • 等待3秒钟后，舵机顺时针转回90度，模拟关门。

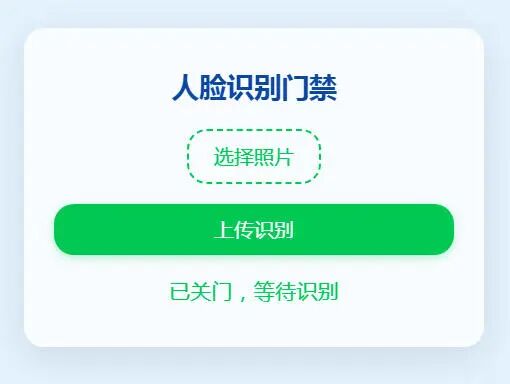

   • 同时，网页前端的状态会更新为“已关门，等待识别”。

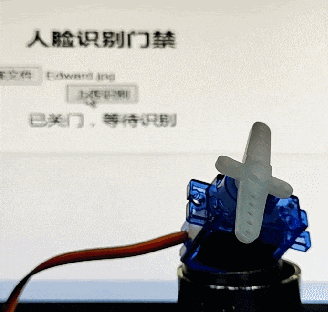

动态效果：

总结

本项目详细演示了如何利用树莓派 CM0 NANO 这款低成本、小体积的边缘计算设备，结合成熟的OpenCV人脸识别技术和简单的舵机控制，快速搭建一个功能完整的智能门禁原型系统。从环境部署、模型获取到关键代码解析和效果演示，为开发者提供了一个在资源受限的嵌入式平台上实现AI应用的清晰范例。
