在闲鱼上花了150元收了一台老款Mac mini。下单前我特意问了卖家，这机器有没有被拆过？卖家信誓旦旦地保证螺丝都没动过。我本意就是买来拆解研究的，希望能看到原厂状态，于是便相信了卖家，直接拍下。

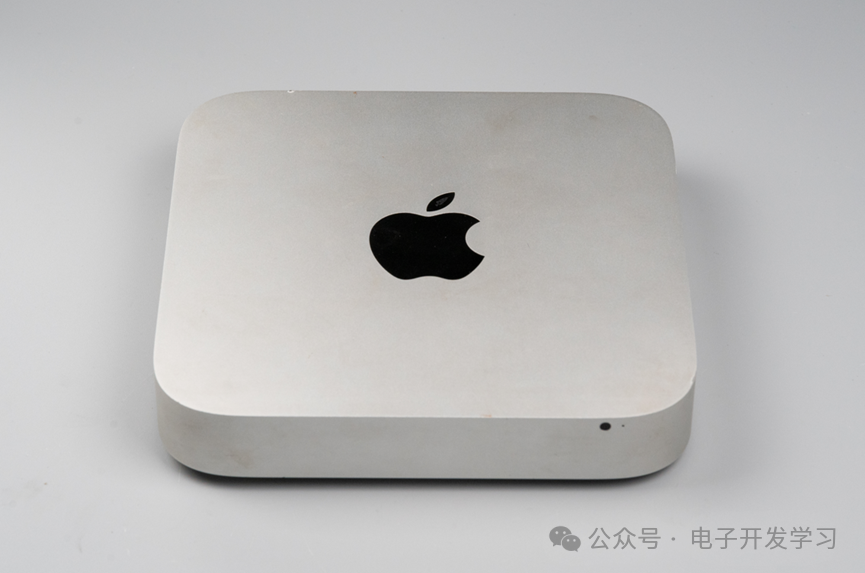

收到货后，外观看起来成色尚可。

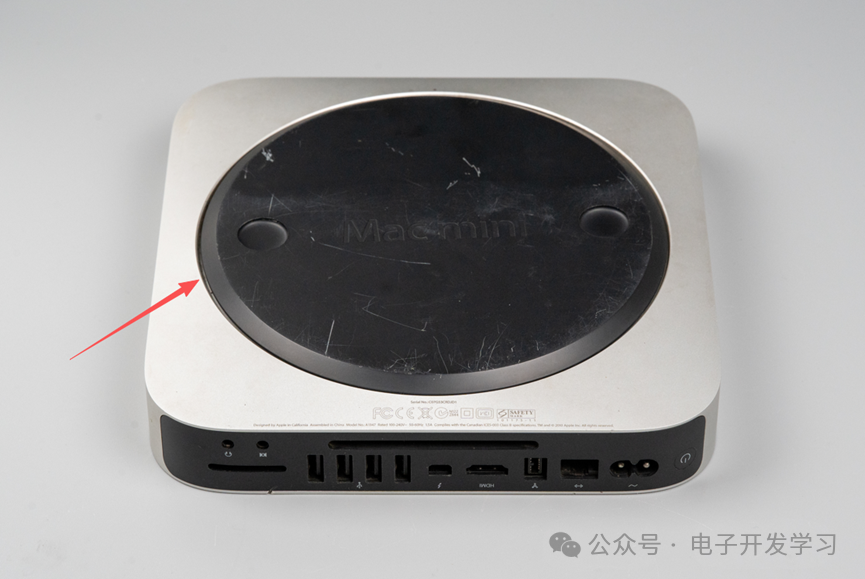

但当我看到底部时，心里顿时咯噔一下——底壳上明显的划痕和磨损痕迹，大概率是已经被拆开过了。

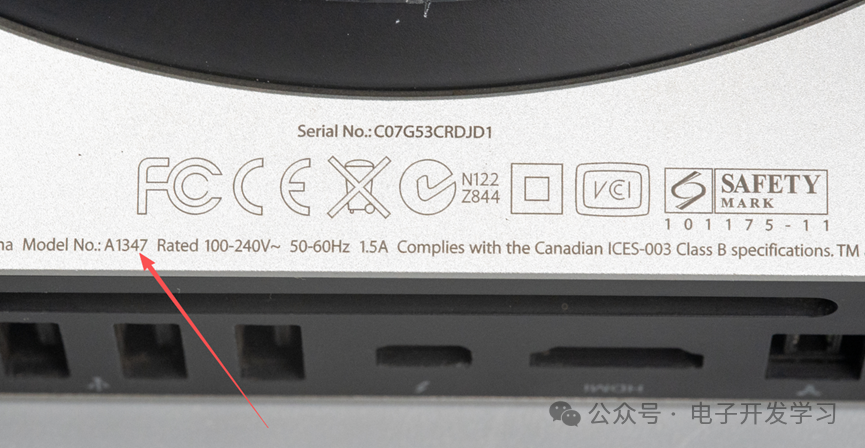

先确认一下机器型号：A1347。根据这个型号可以查到不少信息，这确实是一款比较老的Mac mini了。

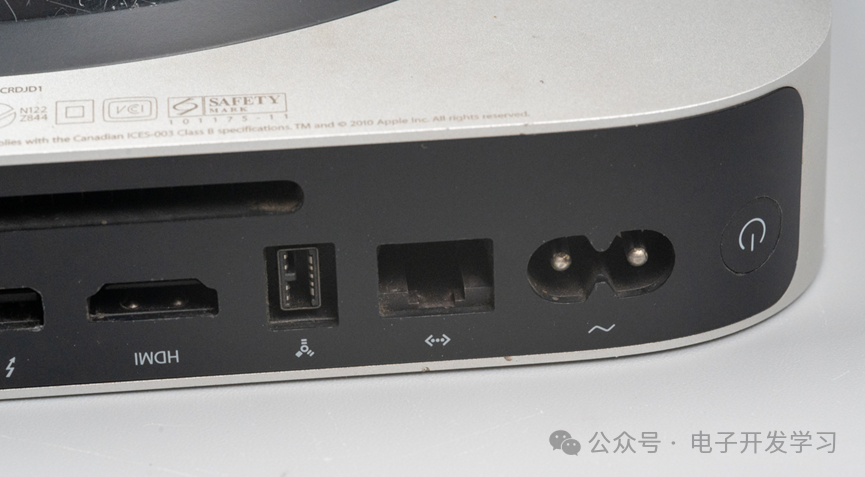

不过它的接口在当时算是相当丰富的，HDMI、USB、以太网、音频口等都集中在一侧。整体的圆角设计和按键、电源接口的布局，依旧能看出苹果一贯的设计优先理念。

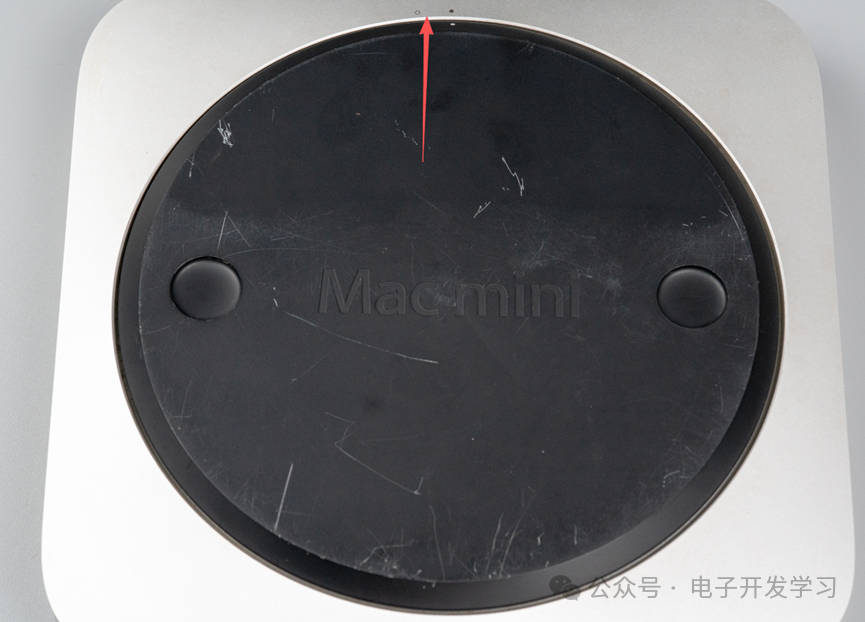

这款产品的底壳本就是易于拆卸的设计，从边上的标识看，稍微旋转一下就能打开。旋转的着力点，就是这两个圆形的盲孔。

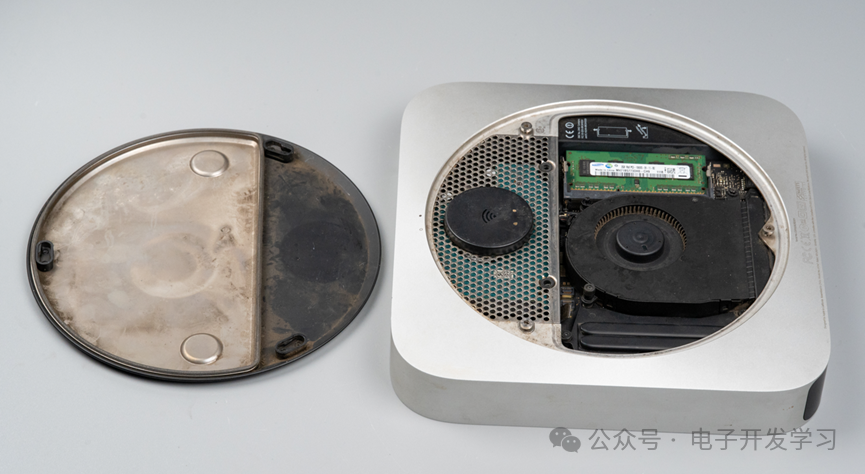

拧开底盖，第一眼我就知道里面的内存条被动过了——这条绿色的内存条在苹果原厂配件里显得过于扎眼。不过想想也是，对于这种后盖极易拆卸的产品，确实不能抱太高期望。人嘛，总要善于自我开导。

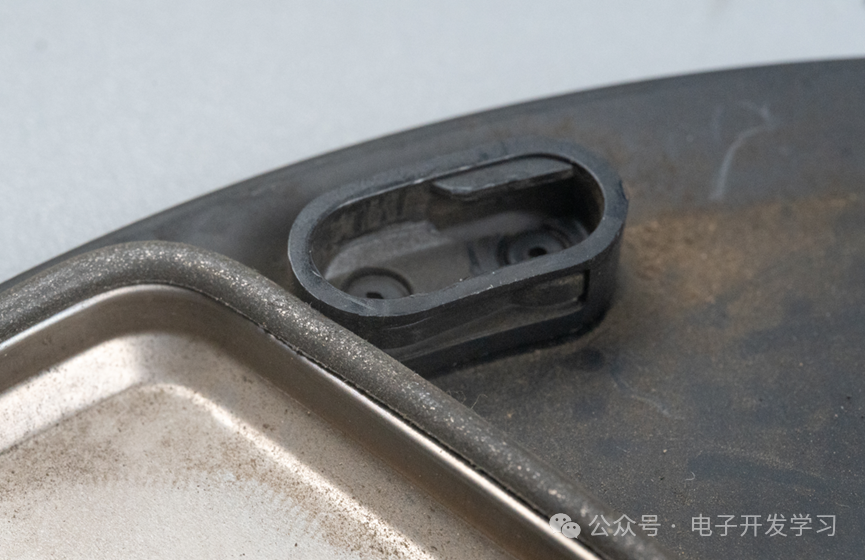

底盖内侧有三个胶囊形的凹槽。

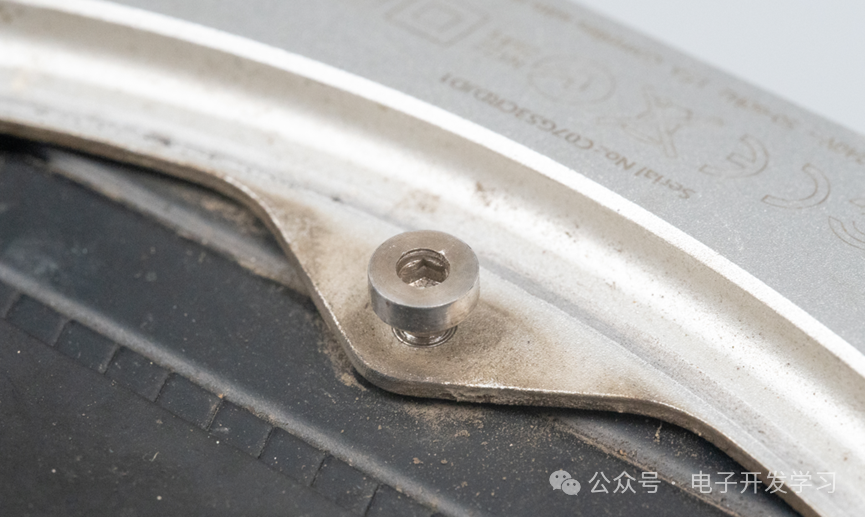

它们配合三颗特殊的螺丝，来实现锁住底壳的功能。

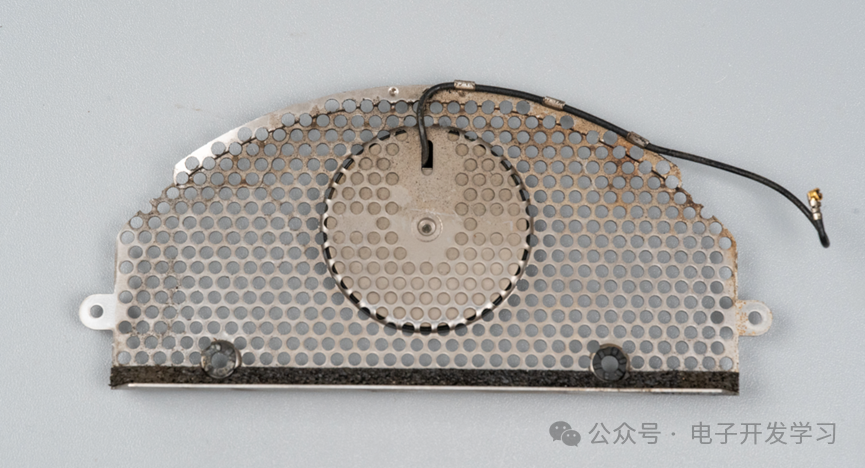

其中两颗螺丝也起到了固定这个金属栅格的作用，栅格上还附带了一根Wi-Fi天线。
看到内存可能不是原装的，我立刻去闲鱼上问卖家，这机器是不是被拆过、配件被换过。卖家的回复立马换了一套说辞：“不知道，反正不是我拆的”。

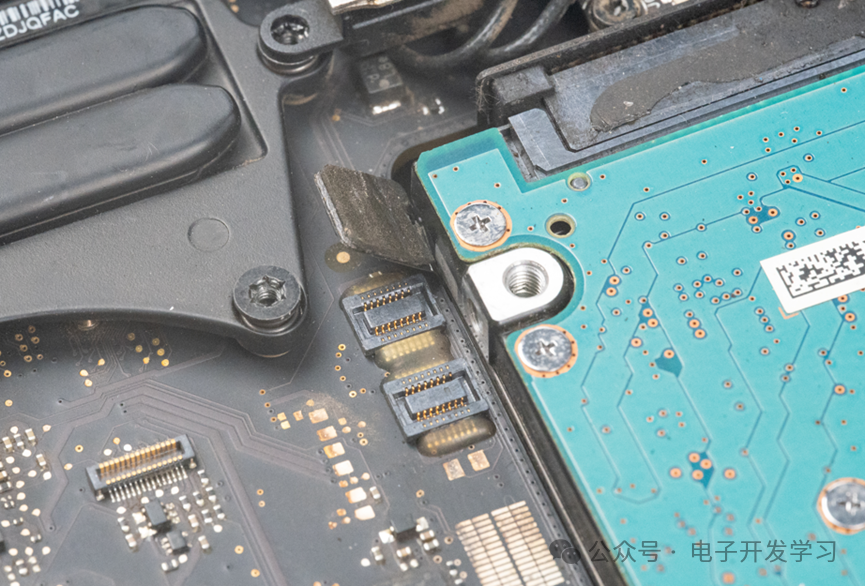

更离谱的是，硬盘的排线甚至都没有完全插在接口座子上。
拆出来的硬盘是一块2.5英寸的东芝机械硬盘，容量500GB，标签左下角有一个苹果的Logo。

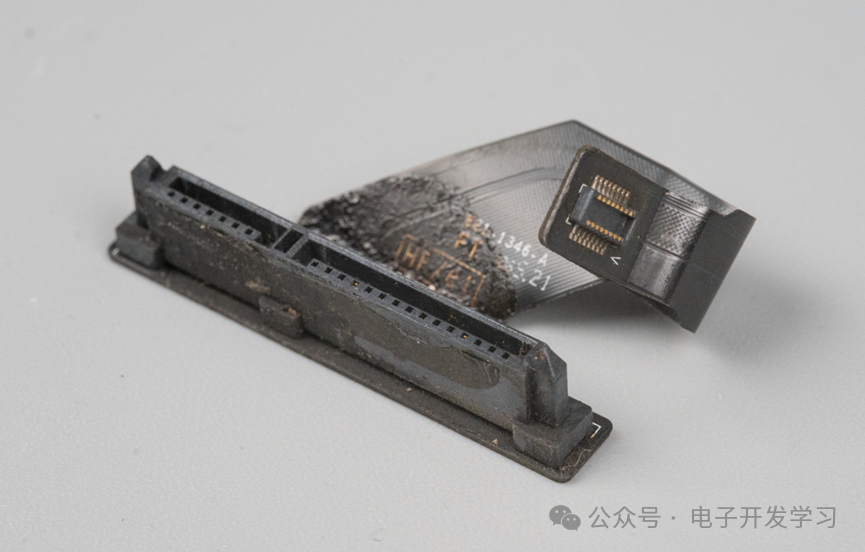

仔细看，硬盘的转接排线接口处有烧蚀的痕迹，这可能是机器故障的原因之一。
苹果终于舍得给硬盘接口座打上固定胶了，这可比以前拆过的某些路由器设计好多了，那些座子特别容易掰坏！

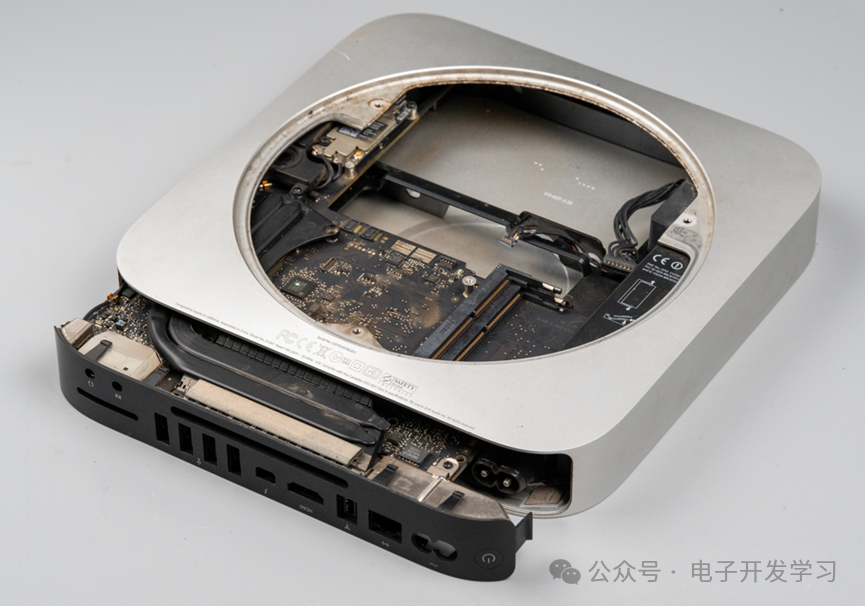

将风扇、硬盘架等配件拆除后，就可以将整个主板从接口侧抽出来。

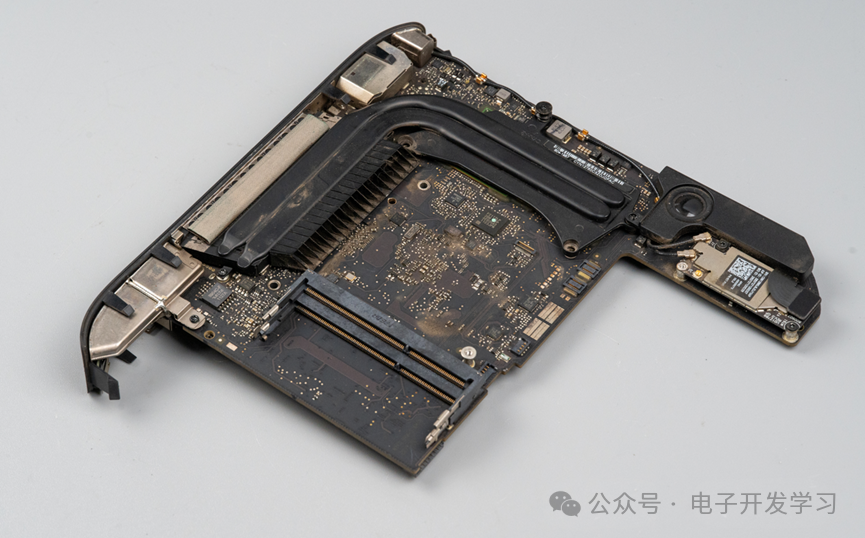

这就是Mac mini A1347的主板全貌。

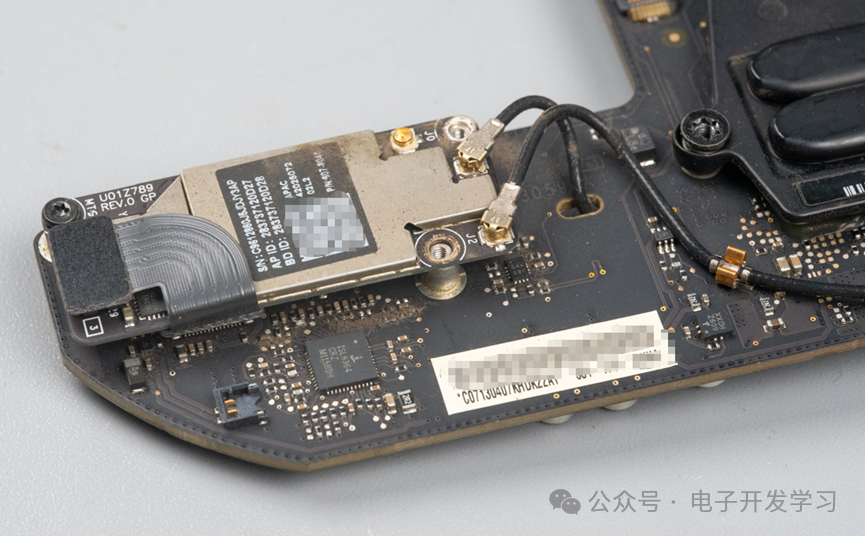

这是无线网卡模块。

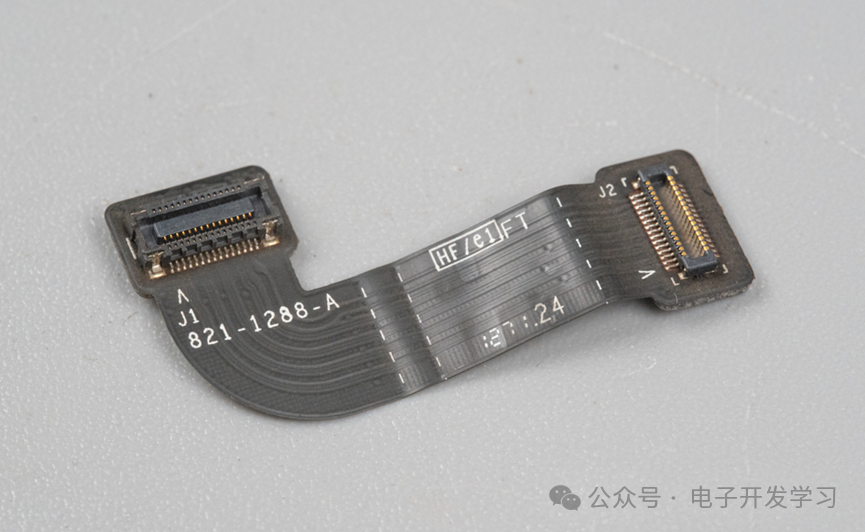

连接无线网卡到主板的FPC软排线。

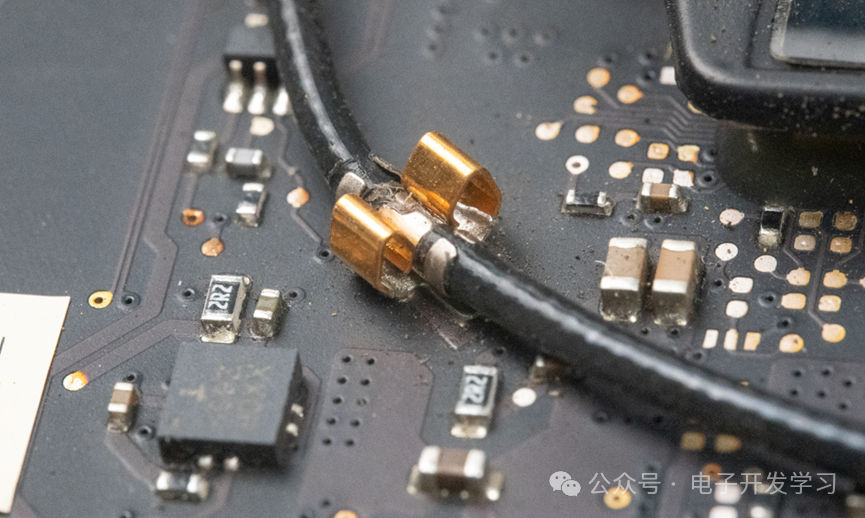

天线在主板上是通过一个金属卡扣固定的，卡扣处做了屏蔽层接地的处理，细节到位。

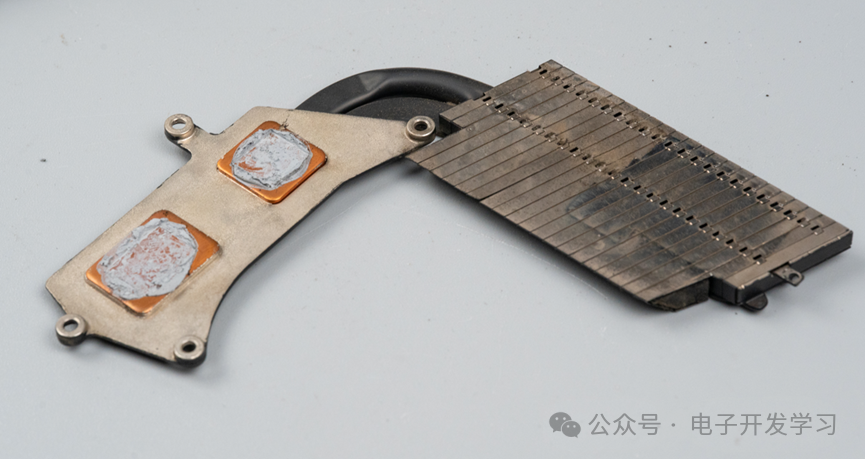

散热模组，包括铜底、热管和散热鳍片。

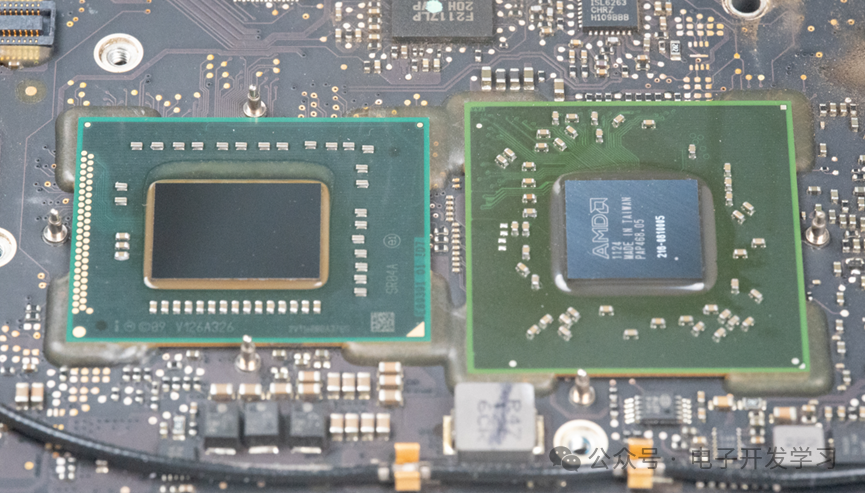

这应该就是CPU和GPU芯片了。
主板上实现了精妙的“灰电平衡”（调侃电路布局与散热的配合），这部分我可不敢乱动，万一破坏了这种平衡，机器恐怕就再也点不亮了。

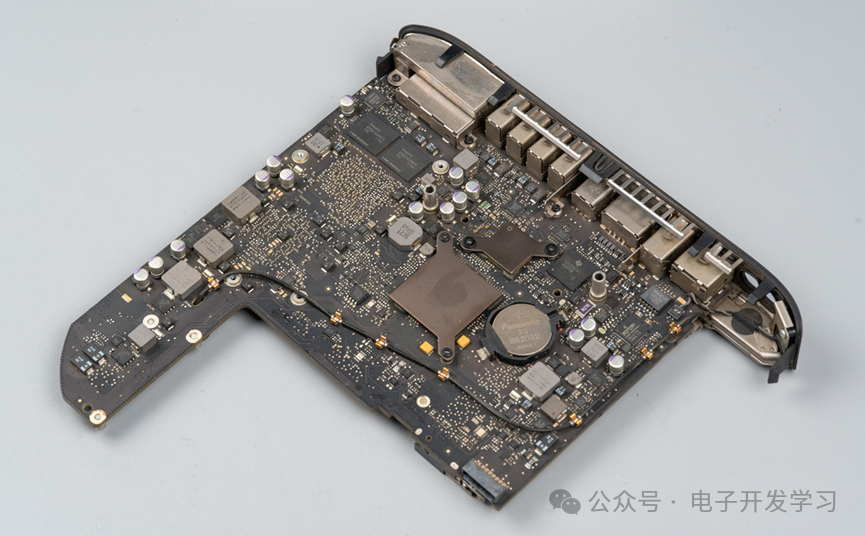

主板背面。可以看到还有两个关键芯片额外加了散热片。

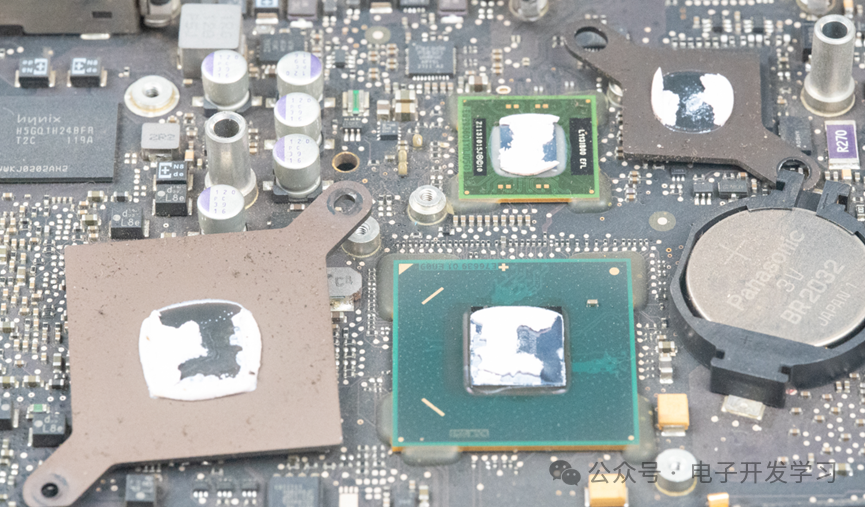

揭开散热片，看看下面的芯片。旁边是一颗松下的BR2032纽扣电池。

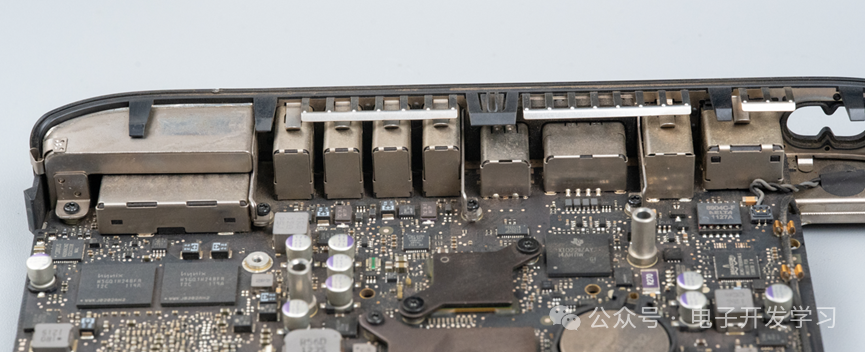

苹果产品的外部接口一直与众不同，做工看起来非常结实可靠，并且都由金属外壳完整包裹，利于电磁屏蔽。

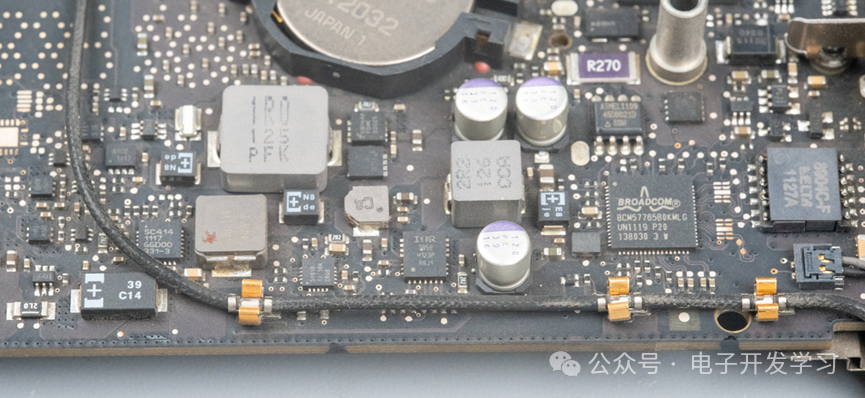

部分电源电路特写，可以看到Broadcom的网络芯片等。

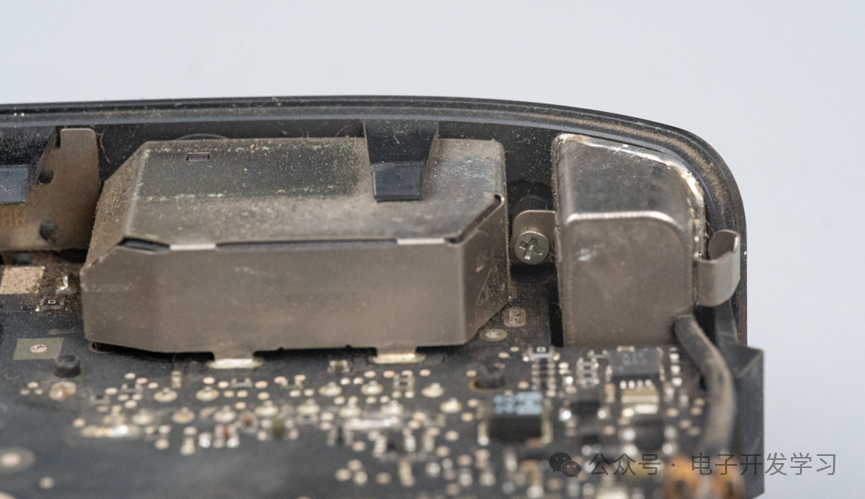

主板I/O接口这一侧的黑色塑料挡板，是通过螺丝直接固定在金属接口外壳上的。

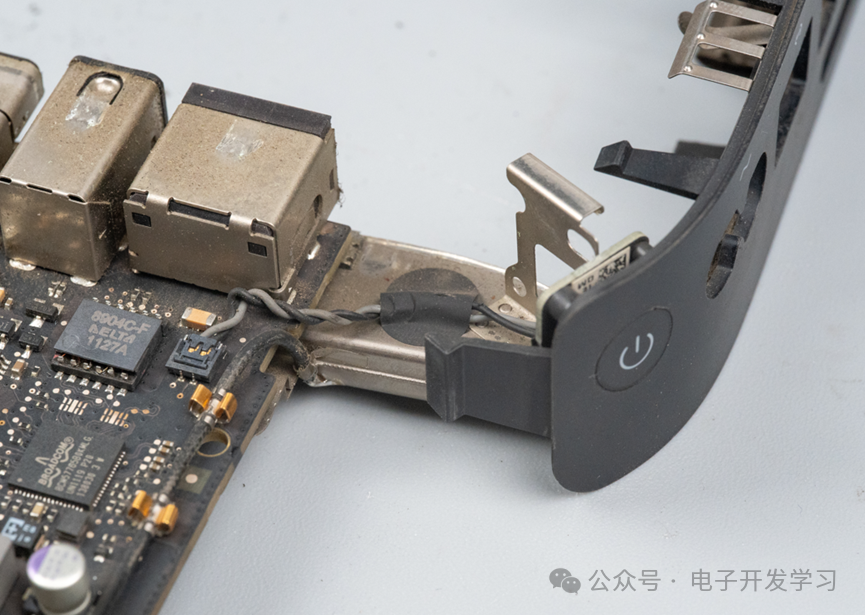

拧下所有螺丝，就可以把这块挡板取下来。

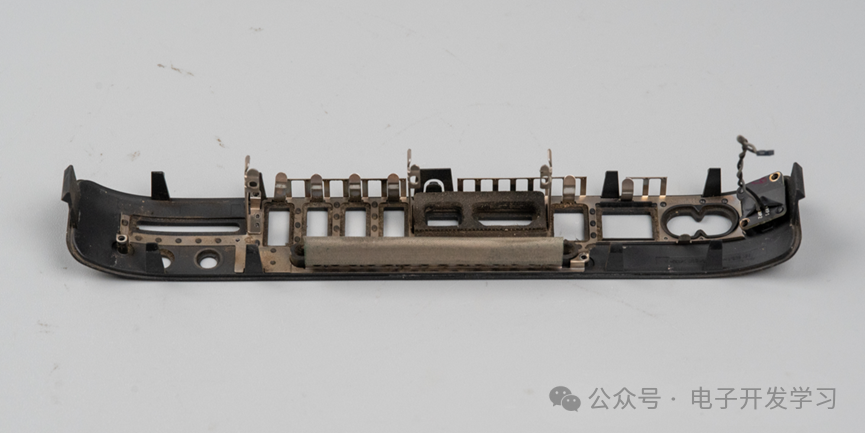

挡板内壁贴有完整的金属屏蔽层，用于增强电磁兼容性。
在电路板前部的两角，也就是挡板内部的两端，隐藏了两根Wi-Fi天线。
两根天线的形状略有不同，但都因为需要贴合在圆角外壳内，而设计成了曲面结构。

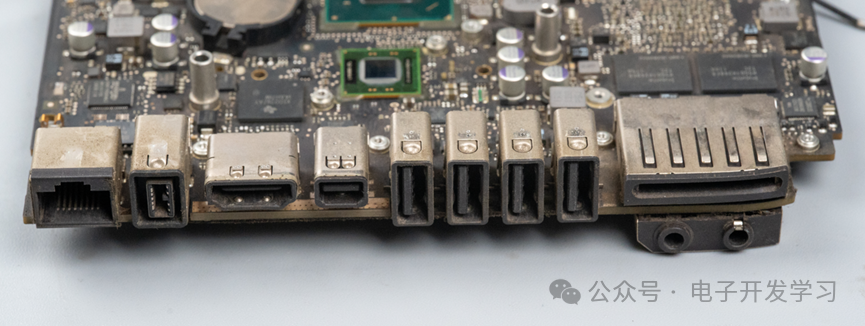

拆掉挡板，可以更清楚地看到所有I/O接口的细节。

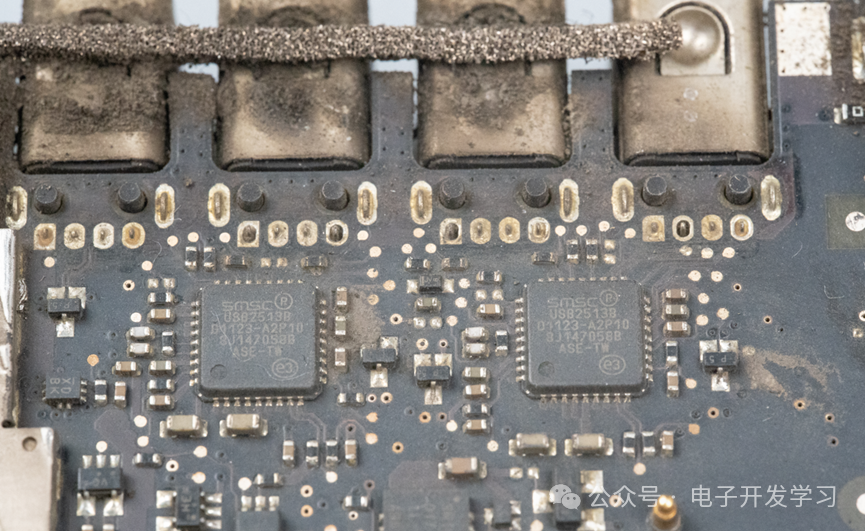

四个USB接口是通过两颗SMSC的USB2513B集线器芯片实现的。所谓的“灰电平衡”在这里有更直观的体现。
这是内存条的DIMM插槽。

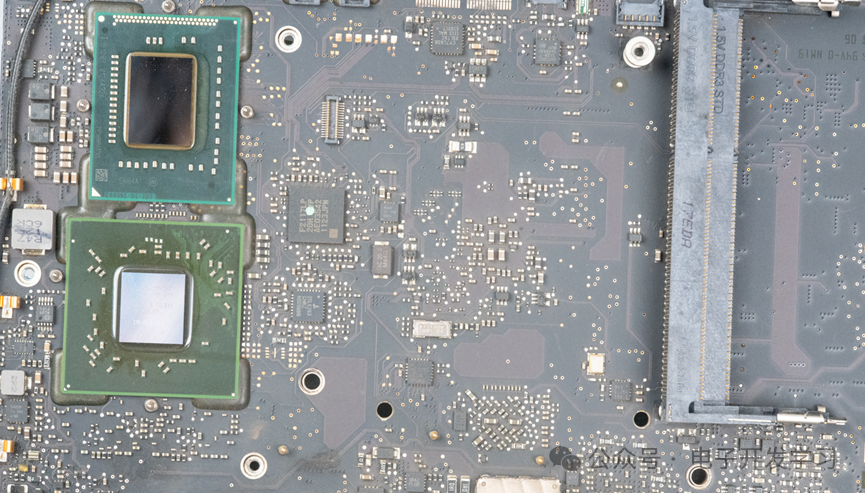

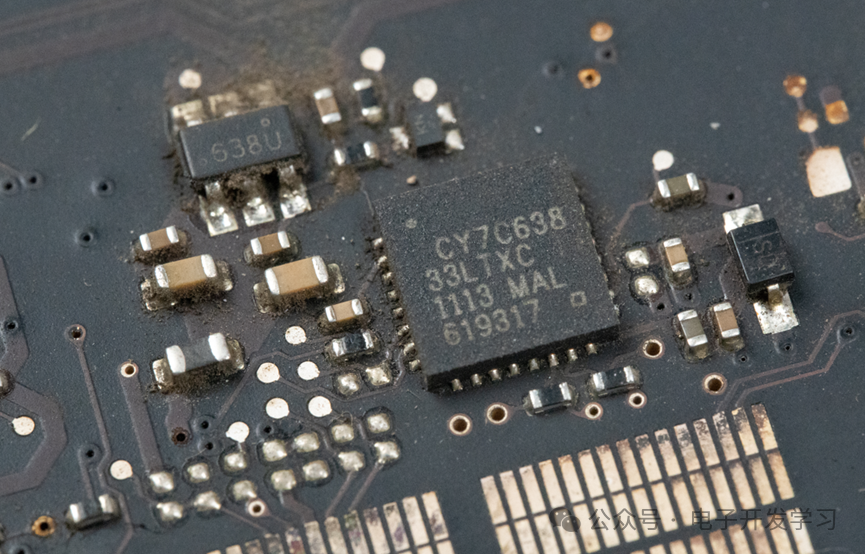

主板上的部分PCB布线细节。

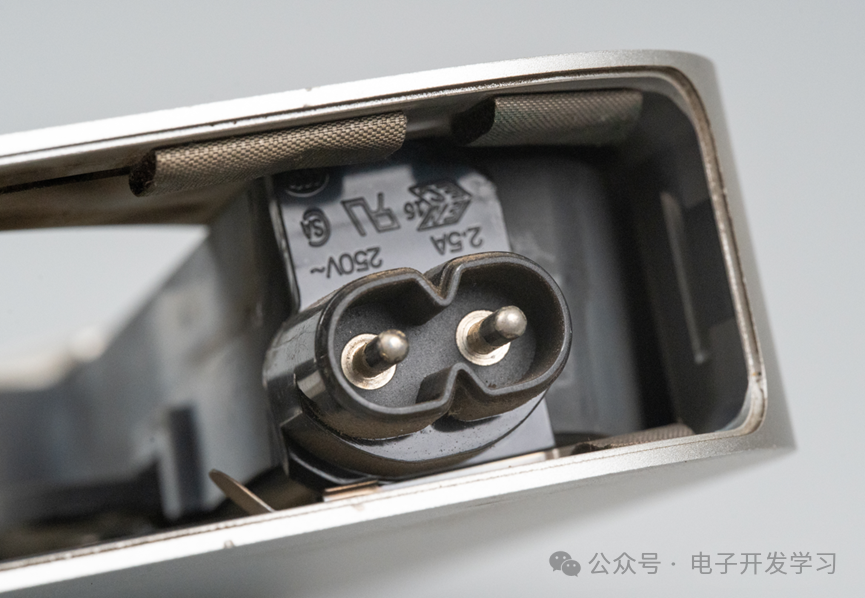

那么，这台Mac mini的电源在哪里呢？原来它还被封装在铝合金外壳的另一个隔间里。

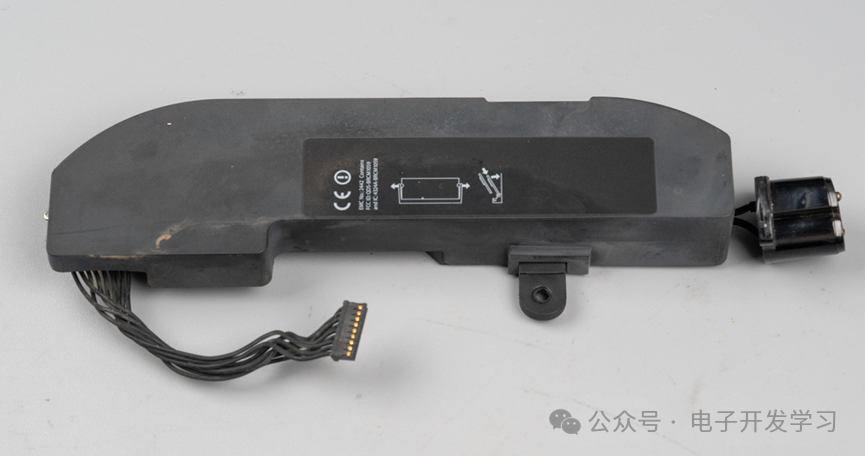

抽出来之后，电源模块是这样的。右边是交流电输入接口，左边的排线是直流输出。

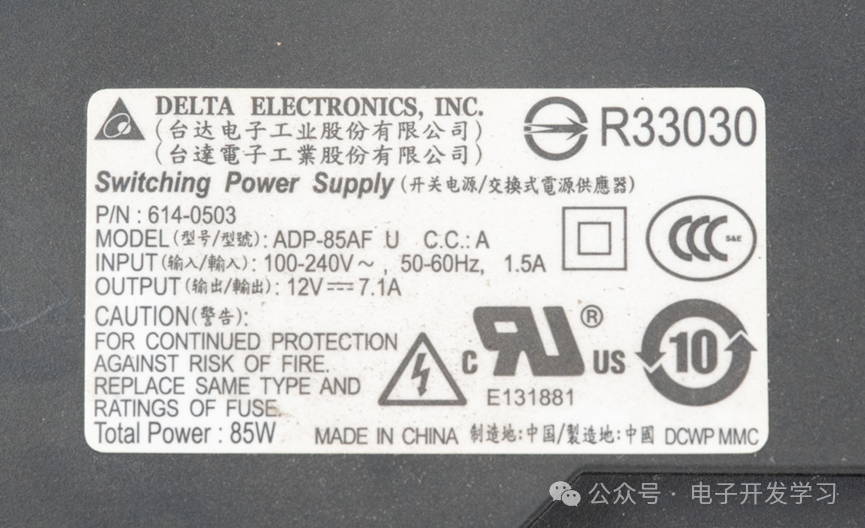

看背面的铭牌，这是一个由台达（Delta Electronics）制造的电源，输出规格为12V 7.1A。
电源外壳使用的是超薄塑料，可能是通过热压成型工艺制造的。

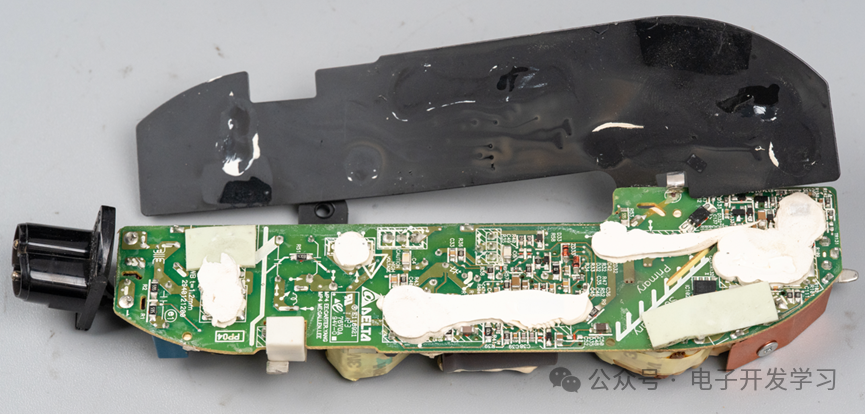

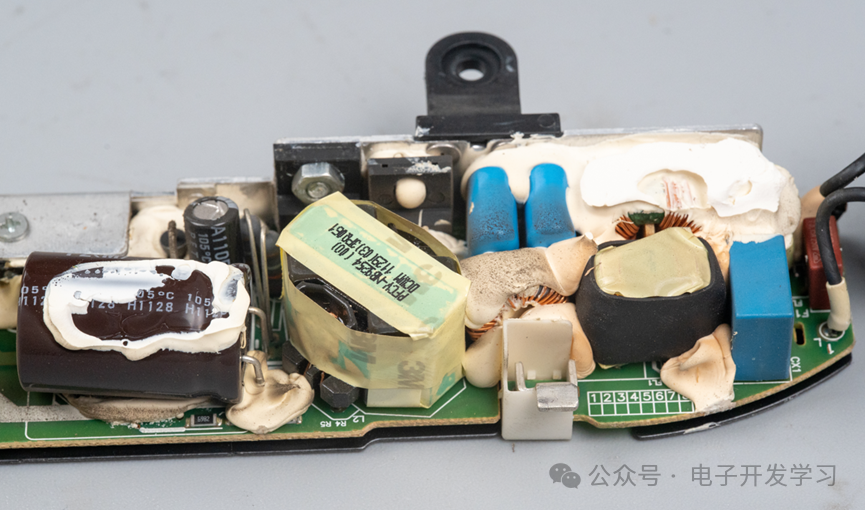

拆开电源外壳，内部的做工在我看来比较一般。这里的主要参照物是之前拆解过的苹果路由器里的电源板（链接：12年前卖3999的苹果路由器，能当NAS用，拆解后才发现苹果的硬件设计有多疯狂！）。
总的来说，这个电源模块的设计和工艺“果味”不足。
不过，它应该比很多普通家电和数码产品里用的单面贴片电源板还是要好一些。
输入端的电解电容，耐压420V，容值68μF。

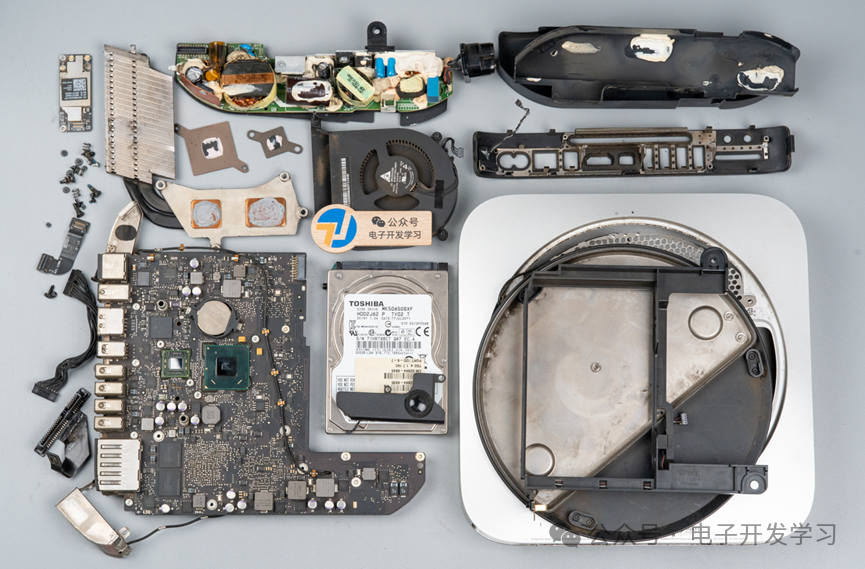

这就是这台150元Mac mini A1347的所有零件“全家福”。实际上，从发现它被拆过、配件可能被换之后，我的期待值就降低了不少，拆解和记录也显得有些随意，很多细节没有深入探究。如果文中有描述不准确的地方，欢迎各位指正。
最近其实在考虑购置一台新的Mac mini M4，用于视频剪辑。但以我的习惯，拿到手的第一时间肯定也想拆开看看。不过一直在等合适的补贴活动，还没入手。等抢到补贴，一定会第一时间拆解并与大家分享，新产品的内部设计通常更有分析和学习的价值。这种硬核拆解的乐趣，或许正是开发者们共同的热爱之一。
