拆解13年前微软鼠标：触摸条+震动马达，2013认证却藏着2017蓝牙芯片

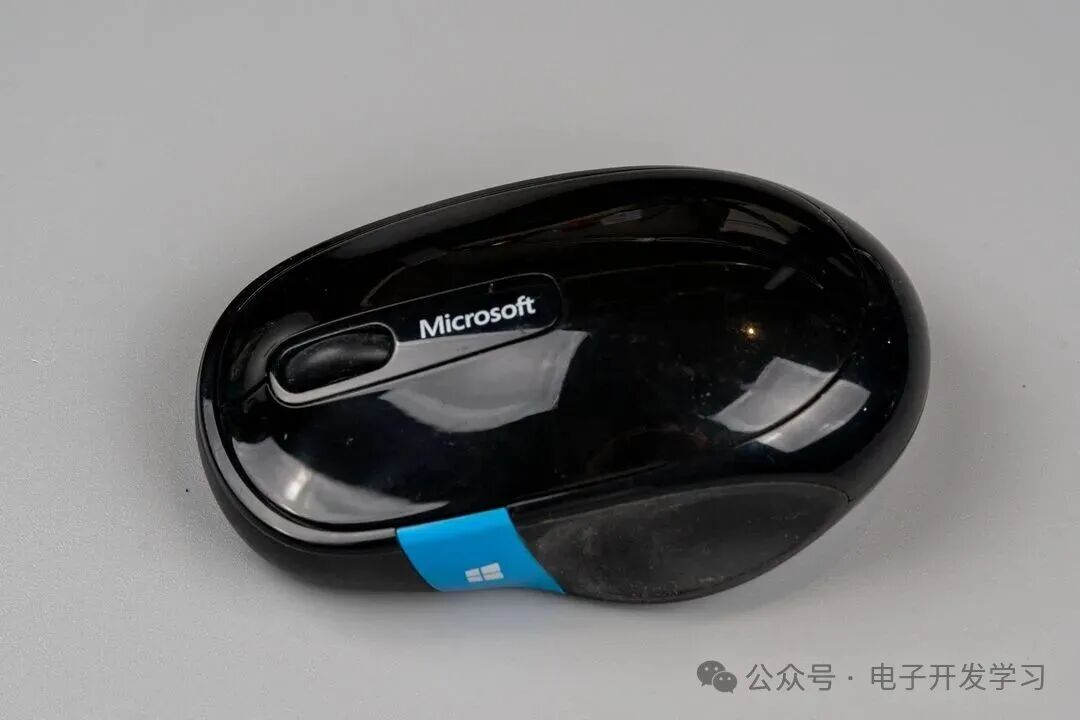

朋友丢给我一台鼠标，让我拆着玩。微软 Sculpt Comfort Mouse，型号 1534，认证标签上写着 2013 年 6 月。

这台鼠标是微软专门给 Windows 8 做的周边。它最大的特色一眼就能看到——滚轮下面那条蓝色的东西，不是装饰，是一块电容触摸条。当年微软给它的手势设定是：上滑呼出 Charms 超级按钮栏，下滑回到开始屏幕，左右滑切换应用。

Win8 死了十来年了，这块触摸条的手势逻辑，倒是被后来的触控板、侧边快捷键们继承了个遍。时代的眼泪，但眼泪里全是好点子。

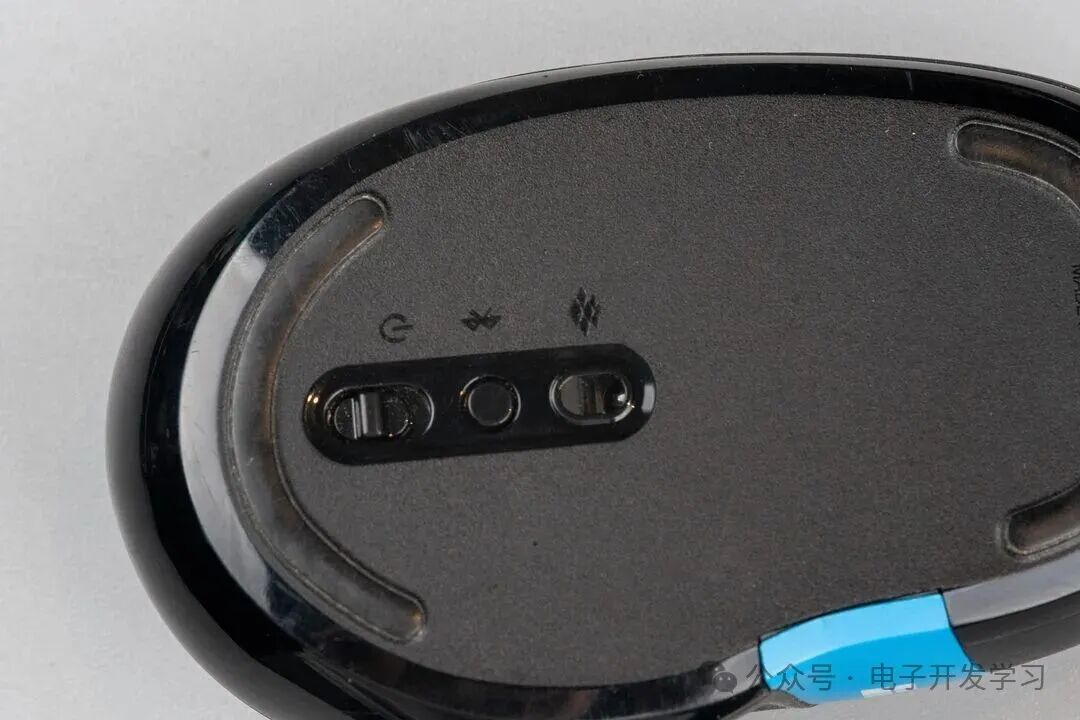

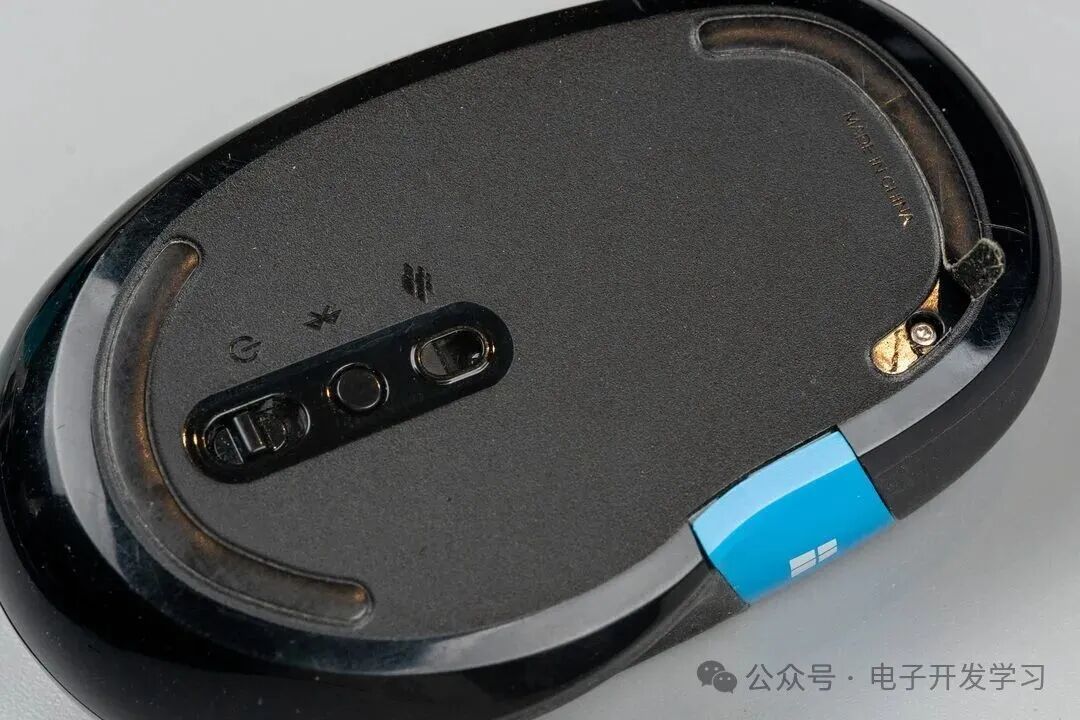

翻到底面，电源开关、蓝牙标志配对滑块排得整整齐齐。

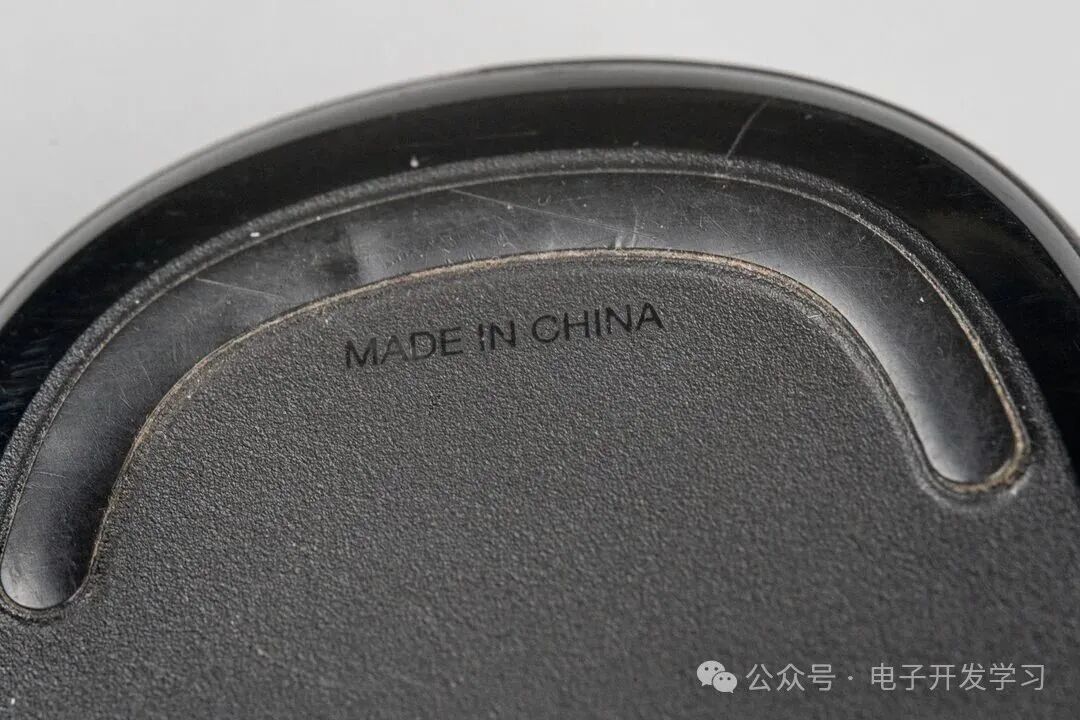

依然是强大的 MADE IN CHINA。

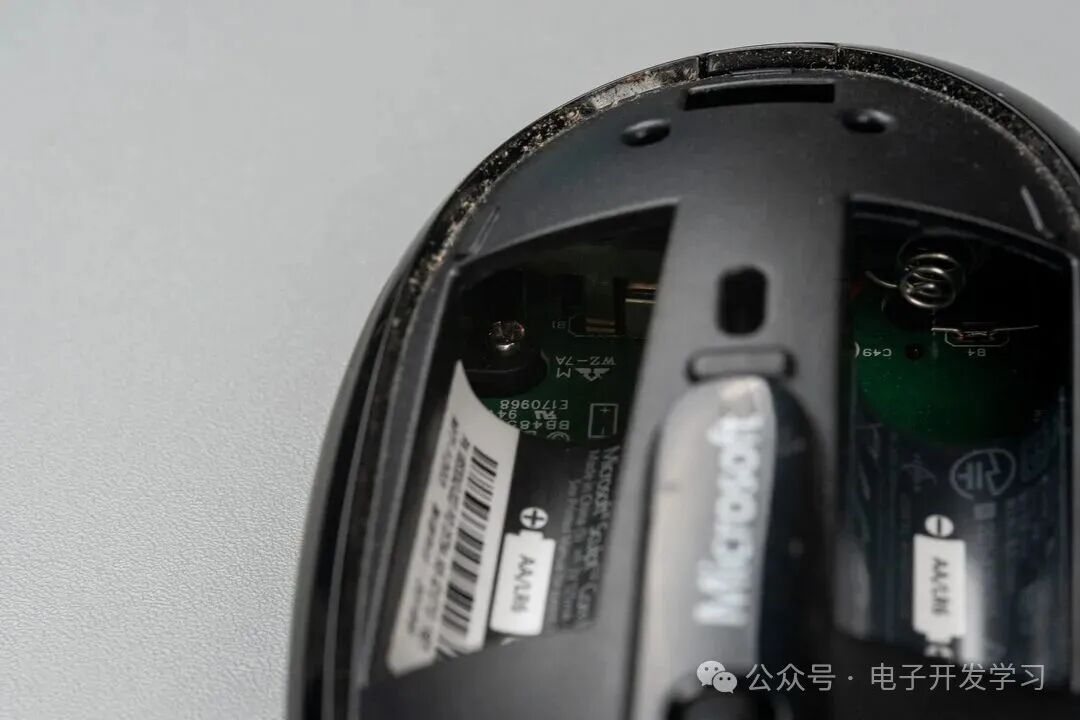

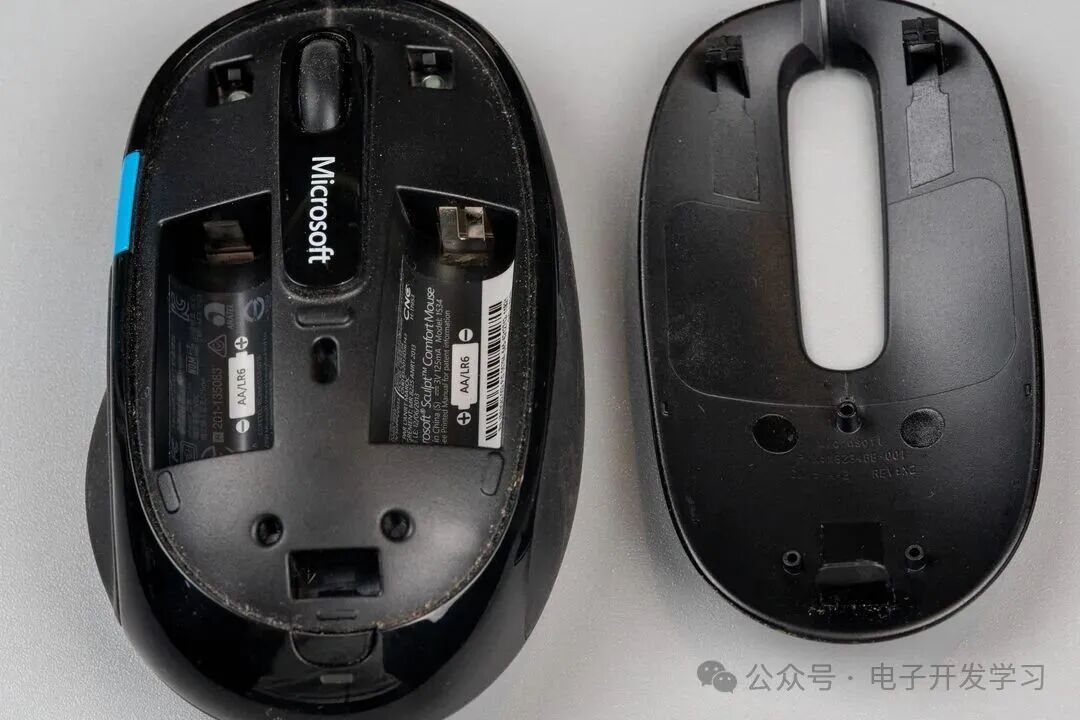

打开电池盖，标签就贴在电池仓里。

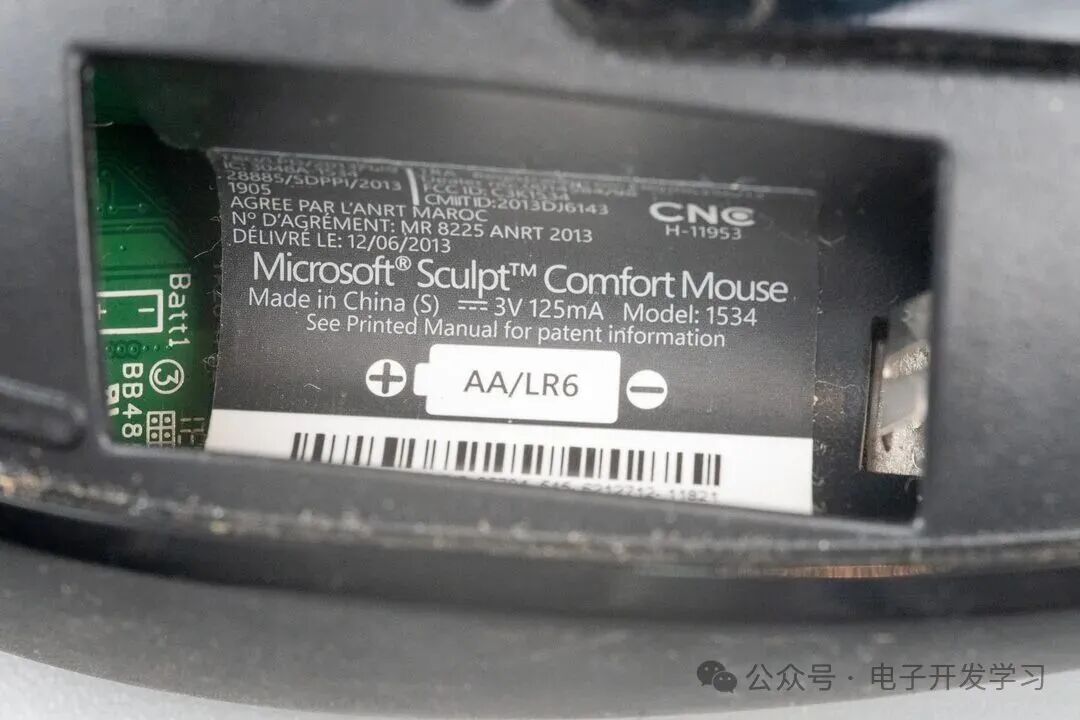

标签特写再来一张：Microsoft Sculpt Comfort Mouse，3 V 125 mA，一节 AA/LR6 电池，型号 1534。

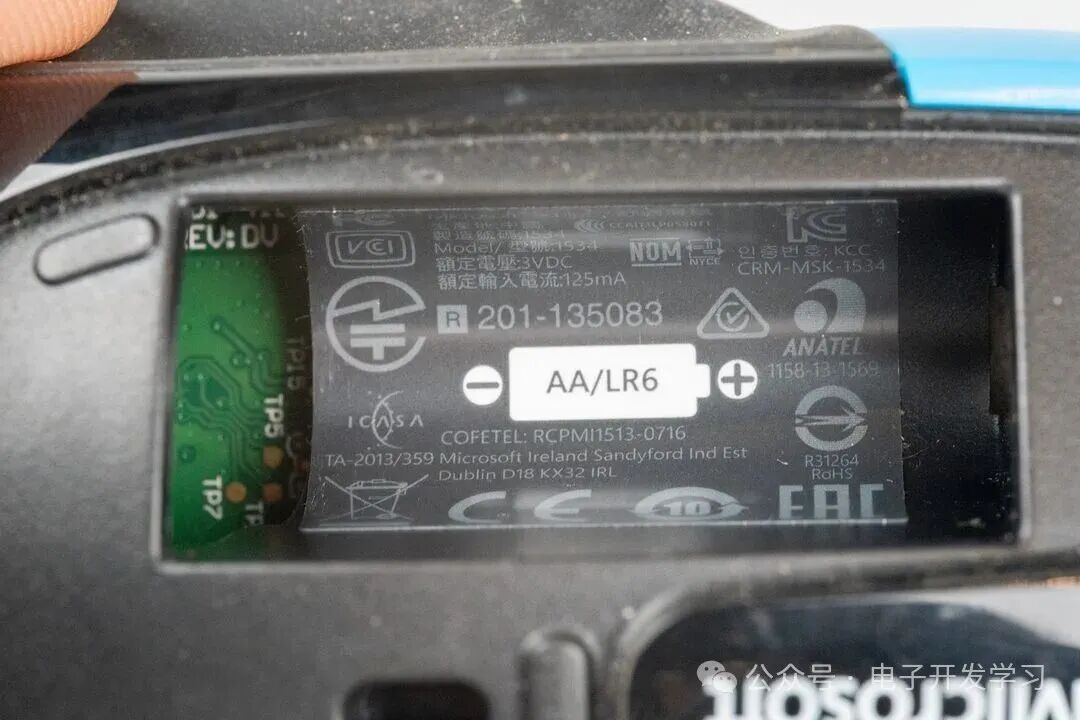

认证标签给个特写：发证日期 2013 年 6 月 12 日，CMIIT ID：2013DJ1643，各国认证编号排了一排。记住这个 2013，后面有个反转。

拆解开始。先是电池仓里的螺丝，然后死活打不开，也找不到其他螺丝，围着鼠标转了两圈才发现：藏在脚垫底下。

微软的脚垫是特氟龙材质，撕下来基本不残胶。这种细节在当年的一线外设上是标配，现在反而成了情怀。底部螺丝孔位：四个角各一颗，加上电池仓两颗，一共六颗螺丝，剩下的全靠卡扣。

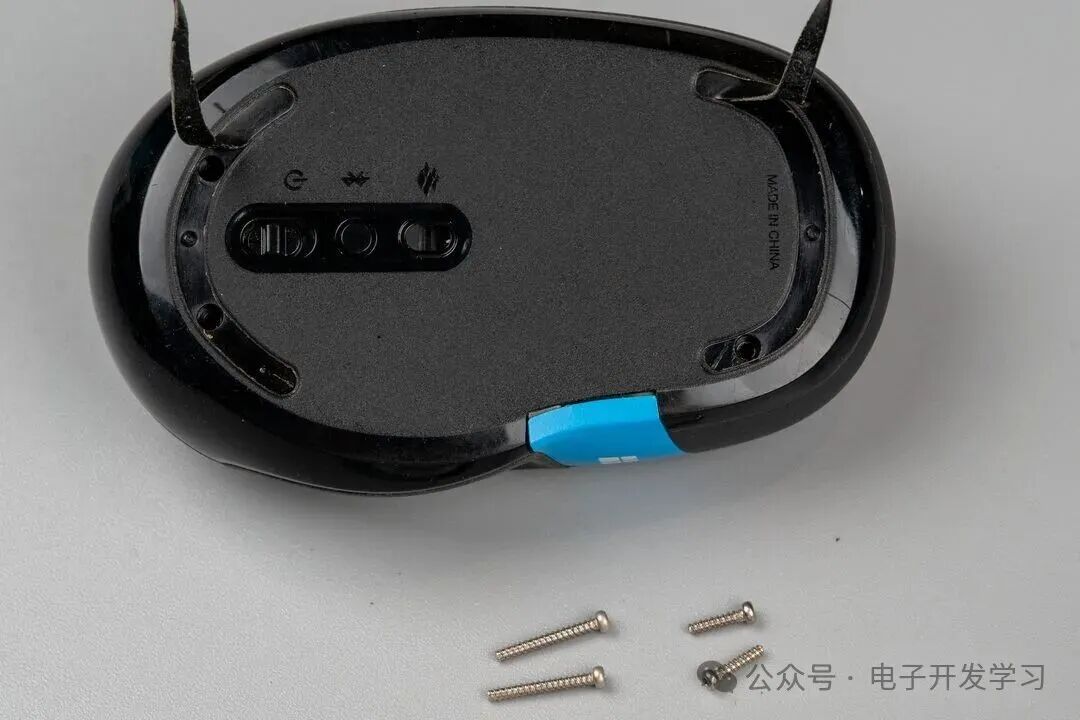

撕下来的脚垫和螺丝来个合影。

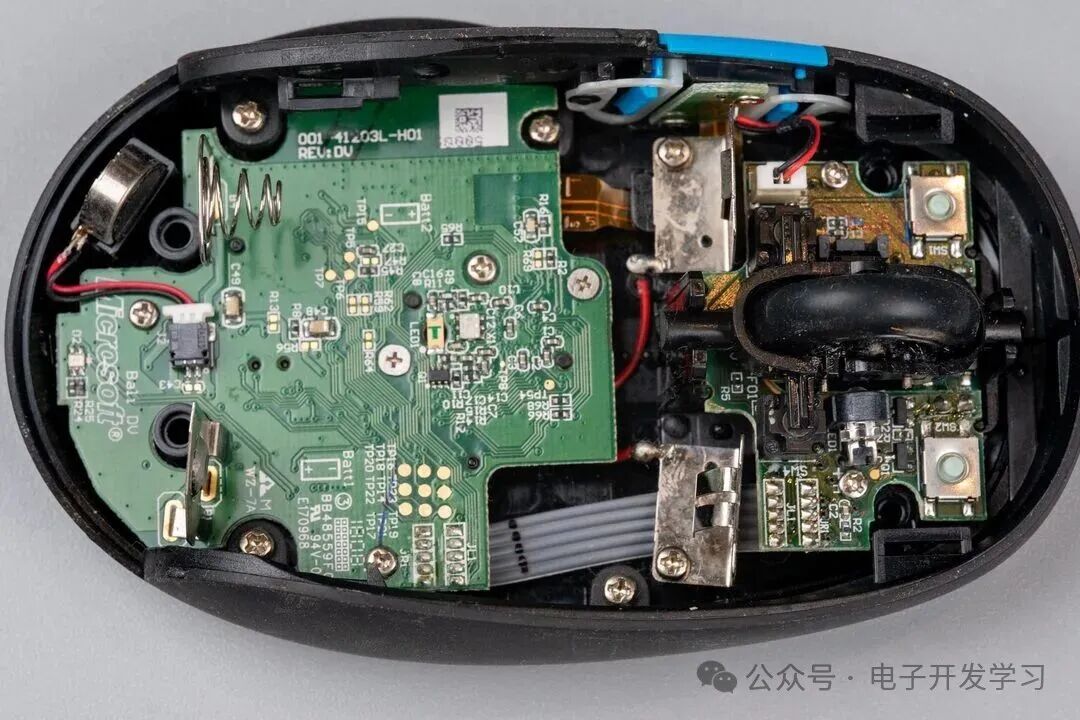

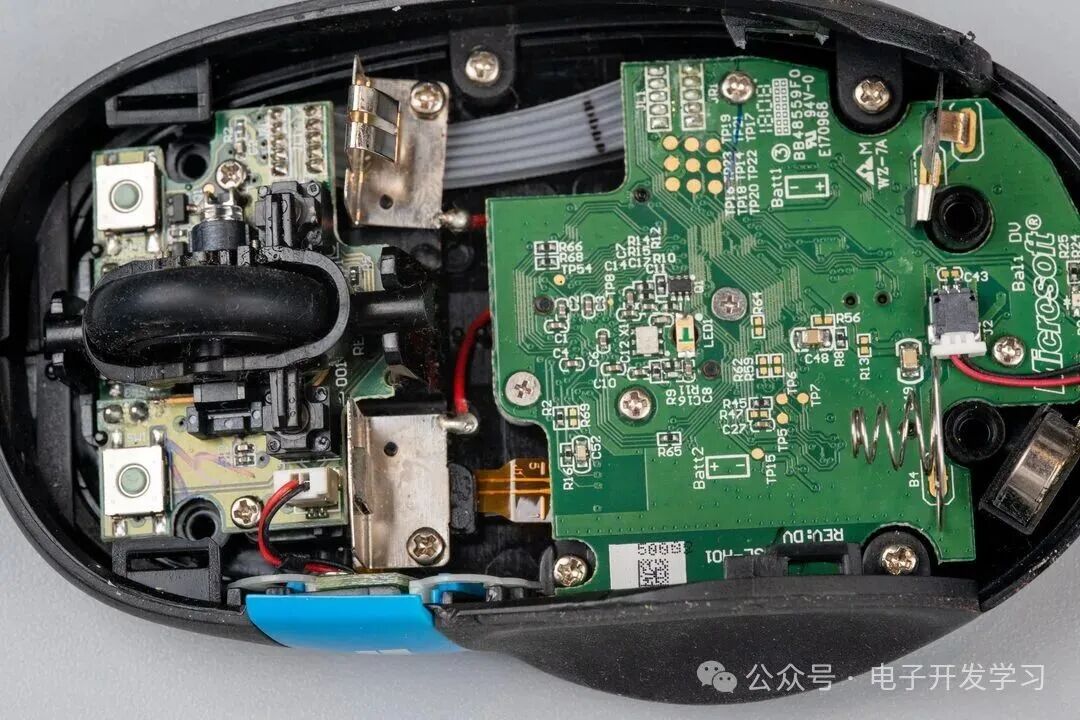

上壳掀开，内部全貌：主板、按键板、滚轮、蓝条触摸 FPC、电池触点，各就各位。

换个角度看内部，主板通过螺丝固定在下壳上，滚轮和按键板在头部，蓝条触摸的 FPC 从主板一路延伸到侧边。

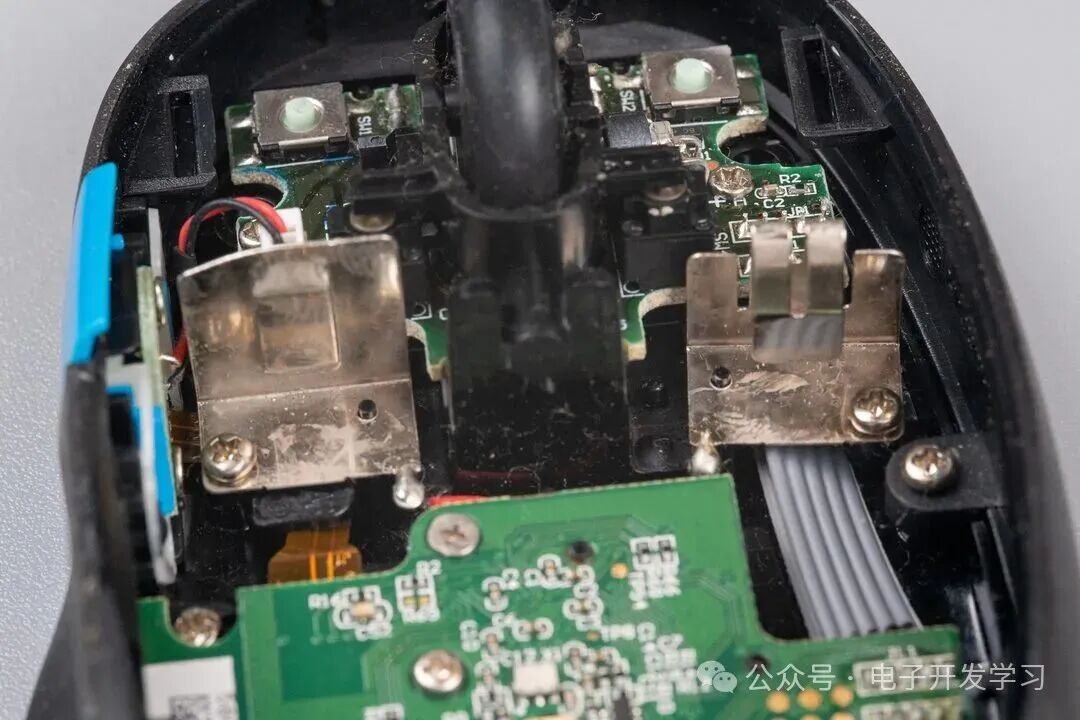

电池触点金属片用螺丝固定在下壳上，接触可靠性比直接焊弹片到 PCB 的方案好一些。

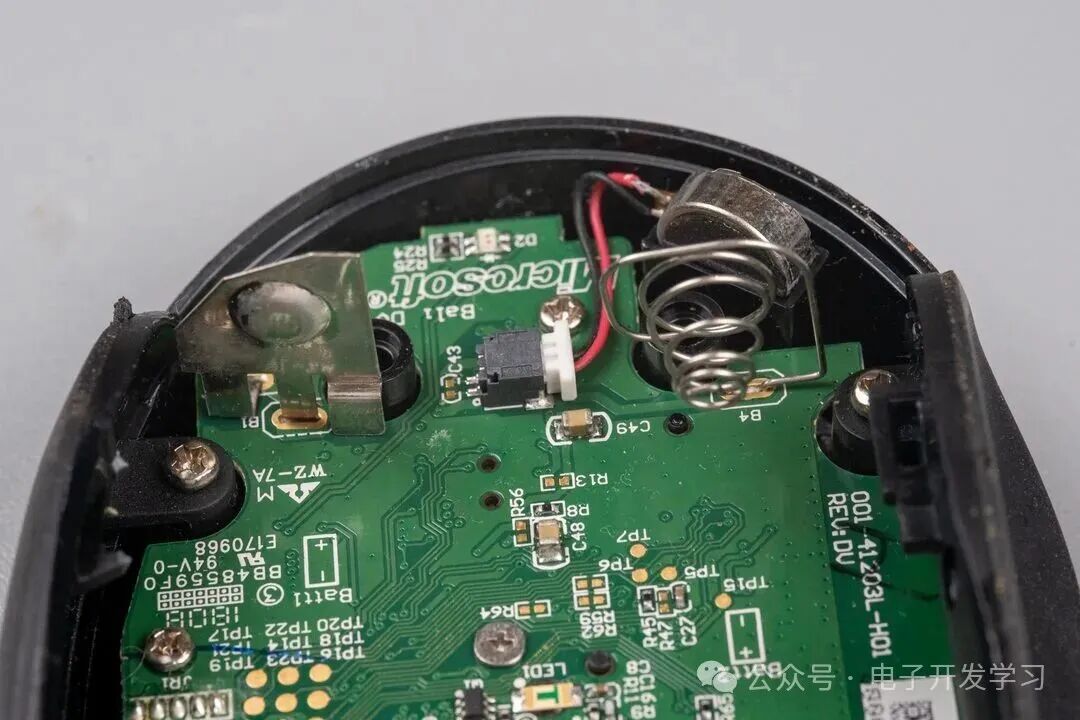

主板丝印上明晃晃印着 Microsoft®，板子上测试点 TP1 到 TP22 排了一排，大厂留测试点的习惯一览无余。

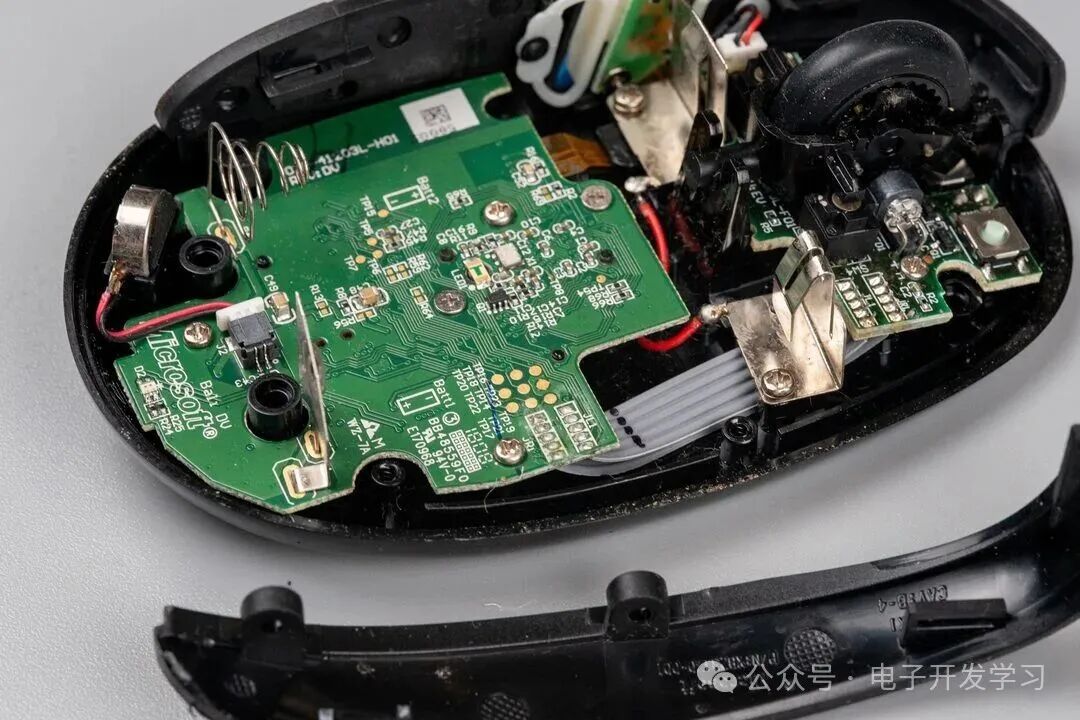

主板取出来之前，FFC 排线、滚轮、蓝条 FPC 的连接关系先记录清楚，装回去的时候不迷路。

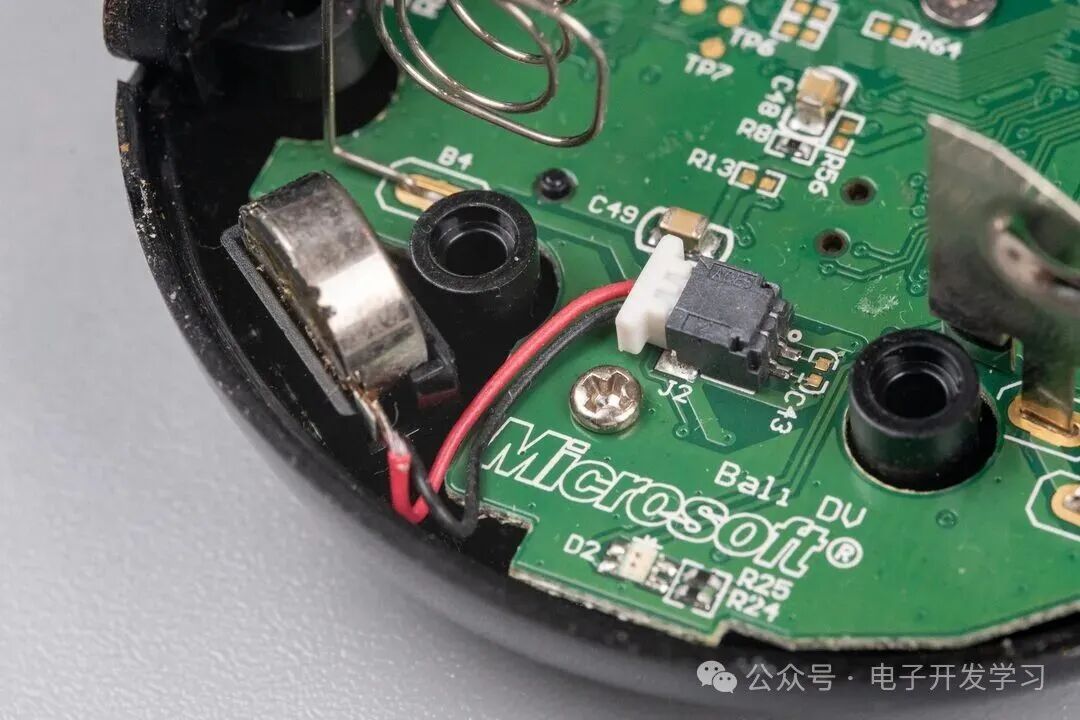

主板背面，Microsoft® 的丝印又出现了一次，还有弹簧电池触点的一角。

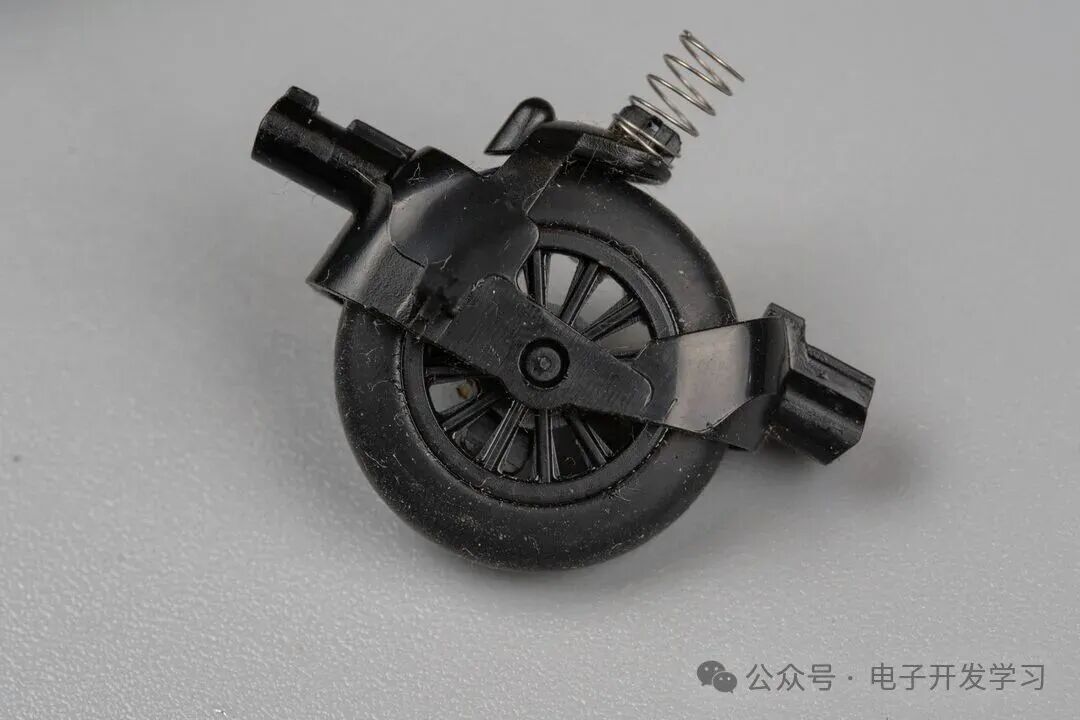

滚轮拆下来是这样一个组件：橡胶轮加轴承，中键微动单独一个支架。

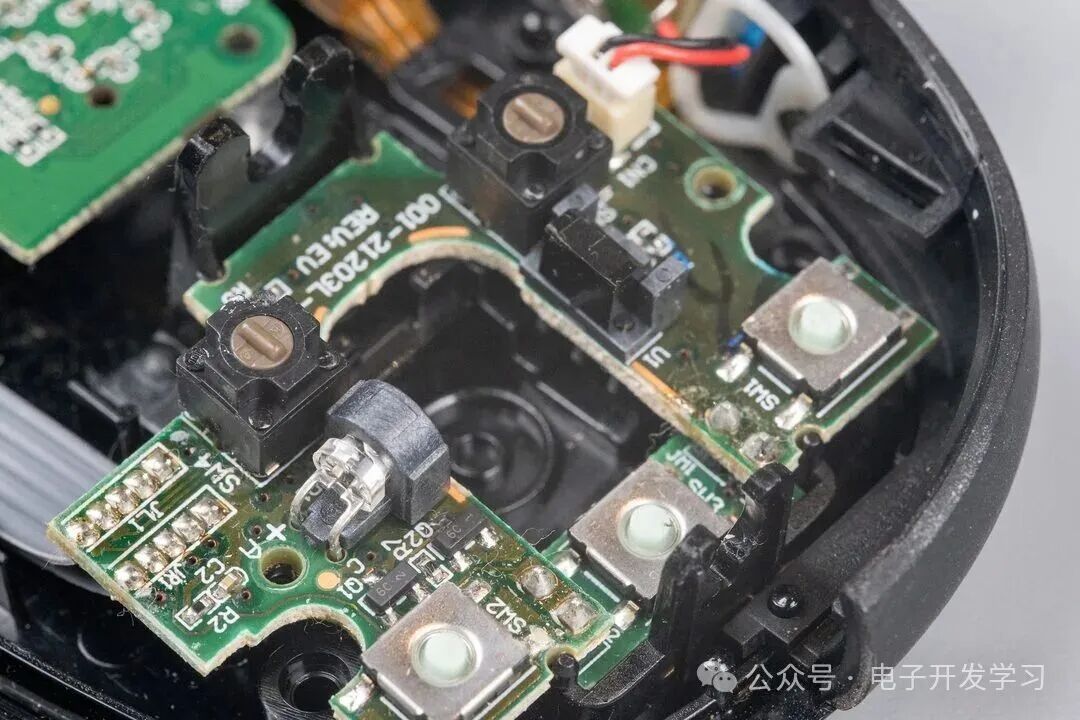

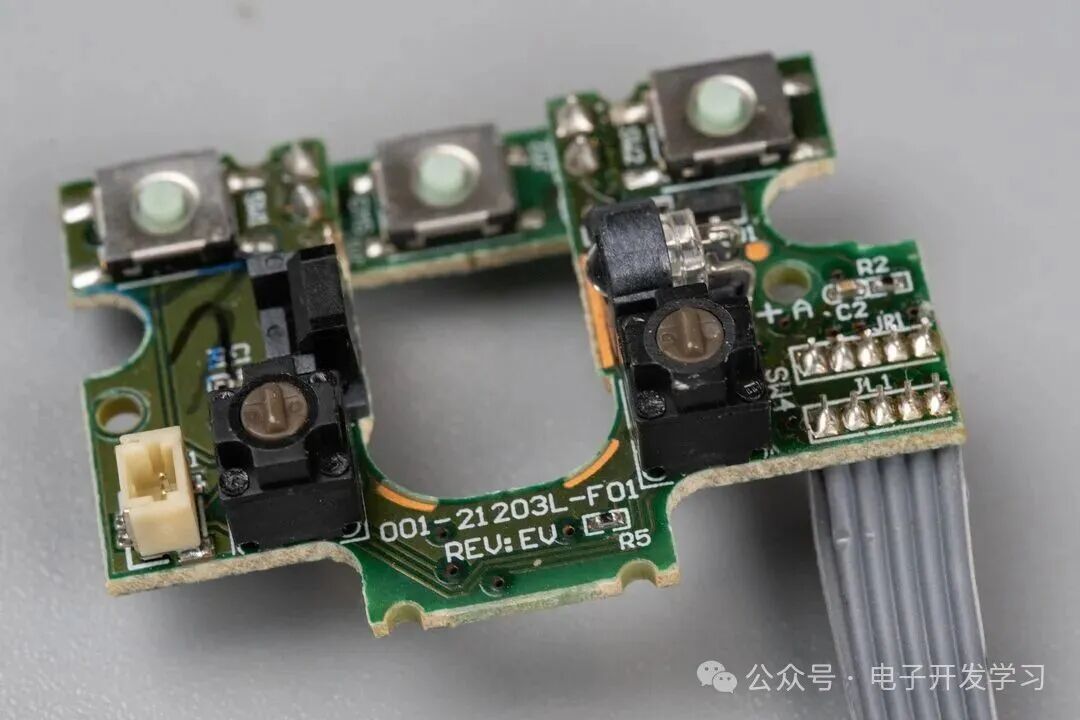

按键板，左键、中键、右键三颗微动，加滚轮的光电编码器。

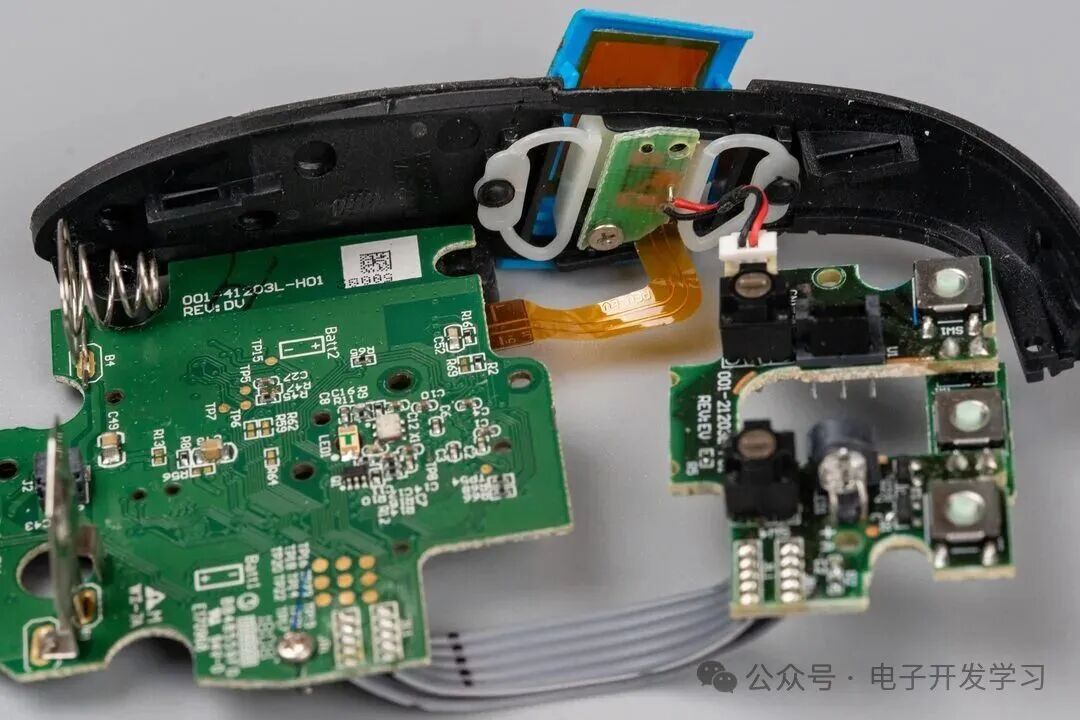

主板和按键板之间用 FFC 软排线连接，这是两块板叠起来的样子。

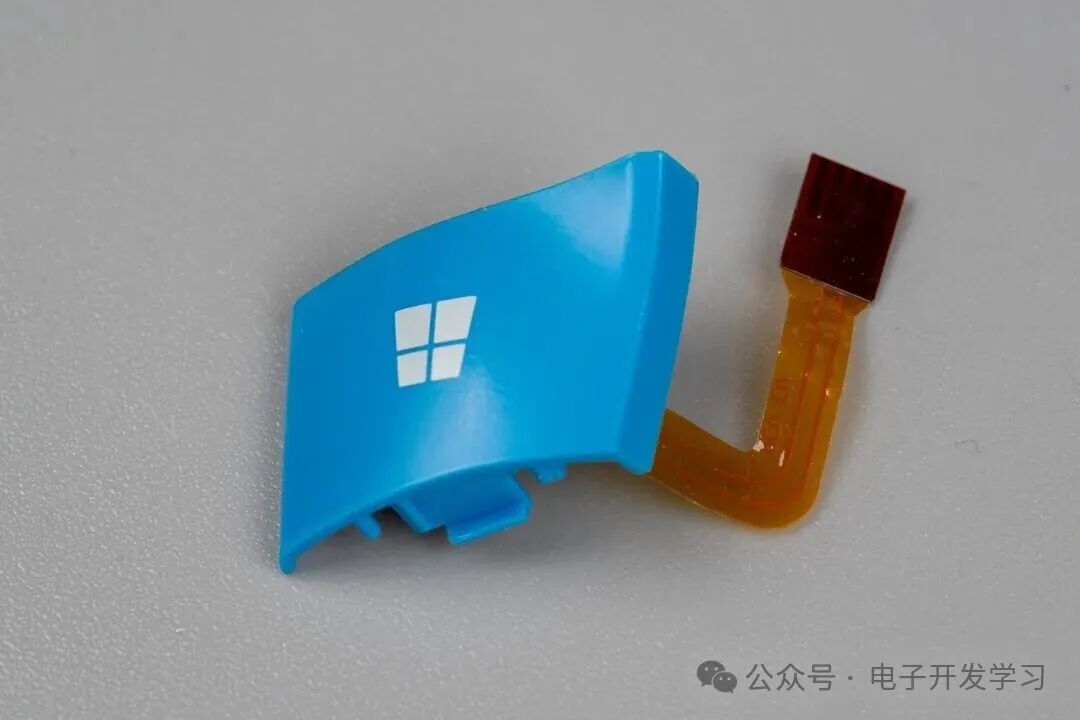

主角之一来了：蓝条触摸条。蓝色塑料件下面贴着一条 FPC 软板，触摸电极就做在 FPC 上，通过连接器和主板相连。

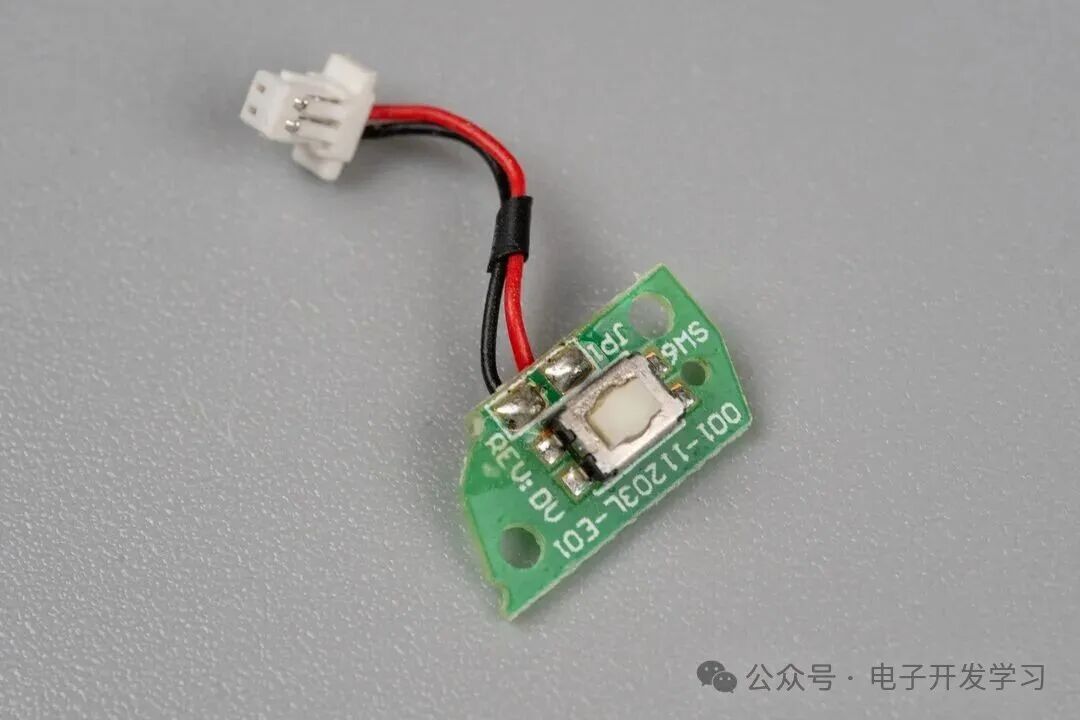

还有一块 LED 小板，丝印 001-2120XL-E01，两根红黑线。按压 Windows 徽标的时候，LED 会把徽标点亮。

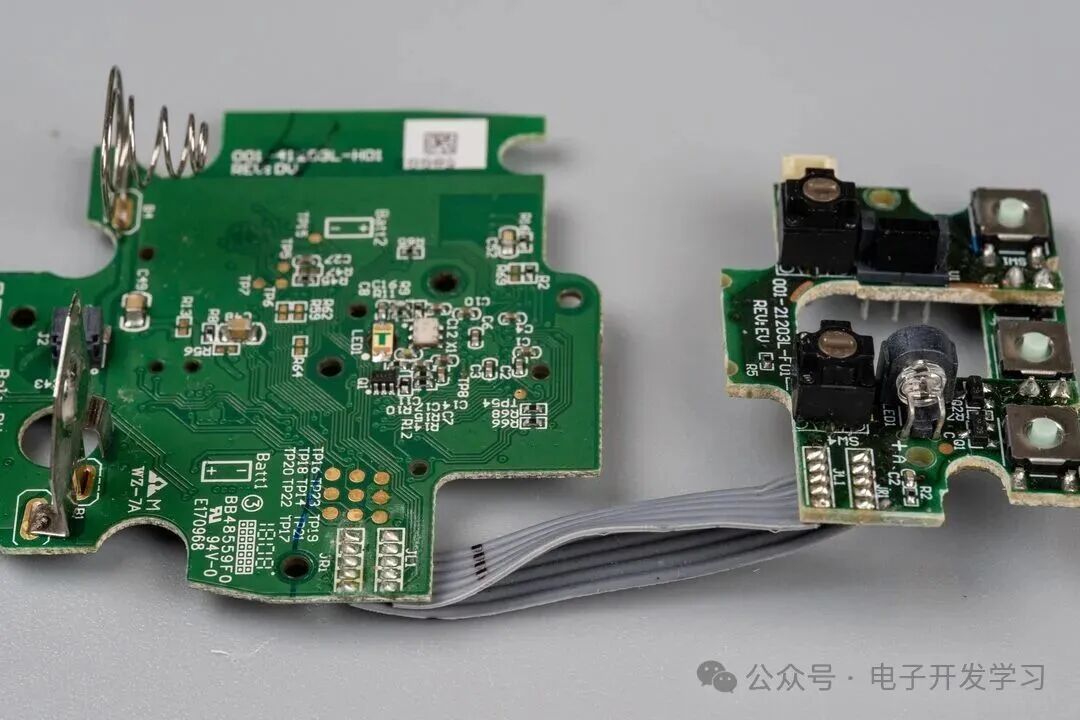

主板和按键板的连接关系。

按键板再细看一下，微动的按压手感怎么样，装回去试试才知道。

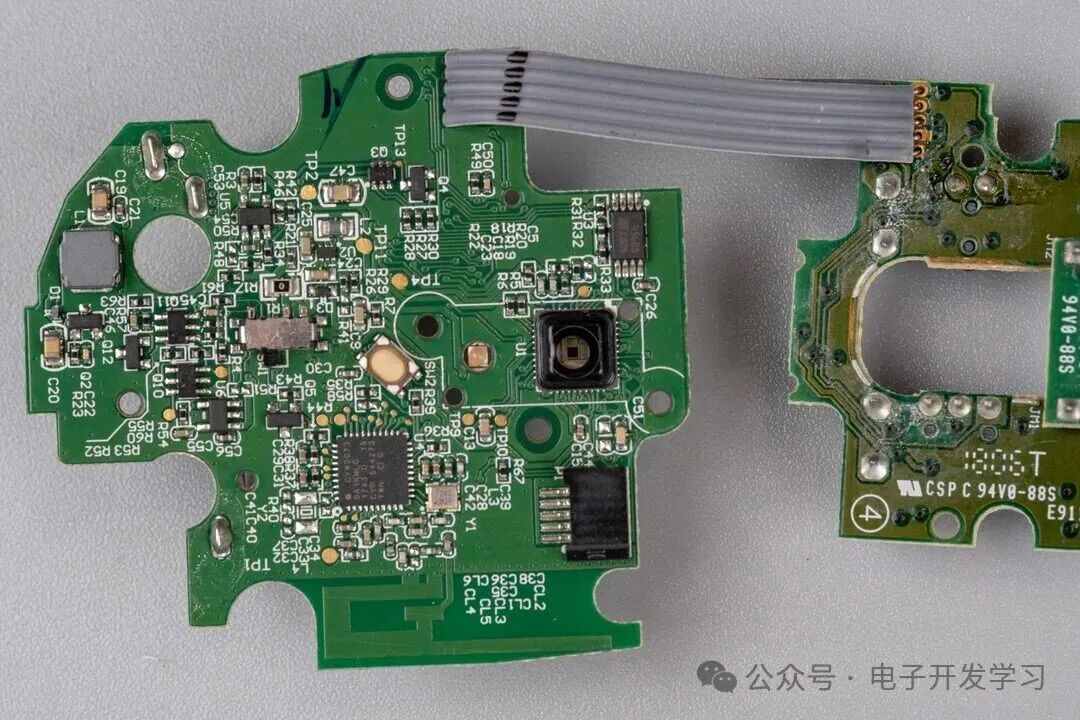

两块板叠放，FFC 排线用的是标准 0.5 mm 间距软排线连接器，这种排线在老游戏机里见得比较多。

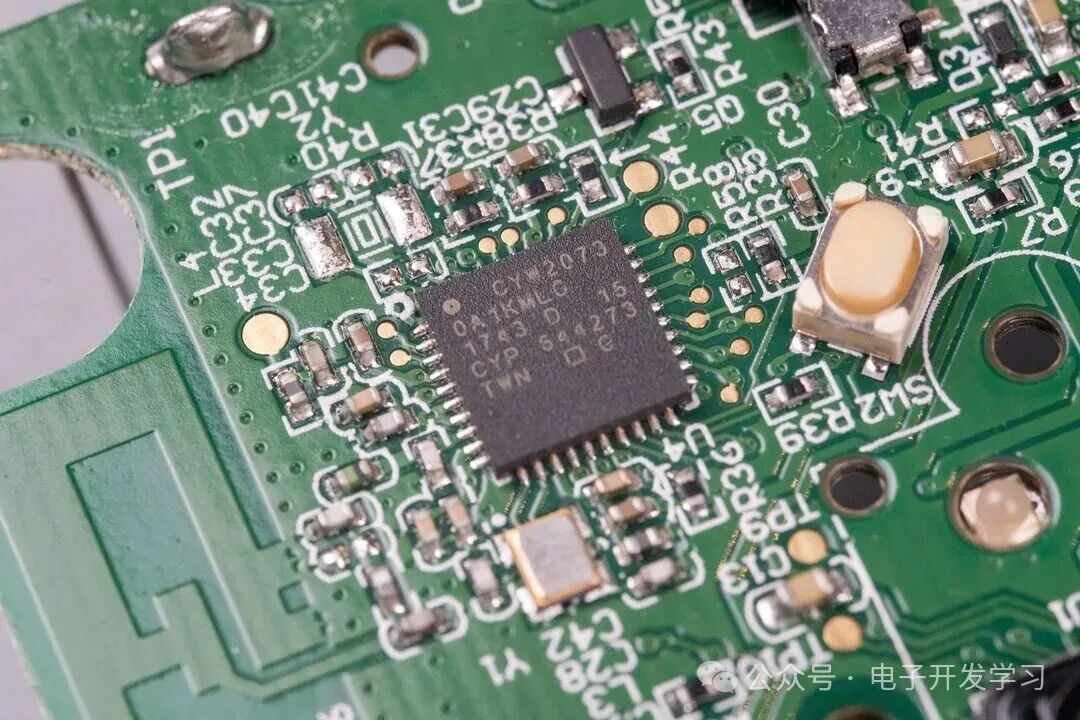

接下来是主板的核心。这颗 QFN 封装的芯片就是主控，丝印 CYW20719，这是 Cypress（现英飞凌）的蓝牙 5.0 SoC，内置 ARM Cortex-M4 内核、512 KB SRAM 和 2 MB Flash，蓝牙射频也是集成的，一颗芯片包办了鼠标的全部逻辑和无线连接。

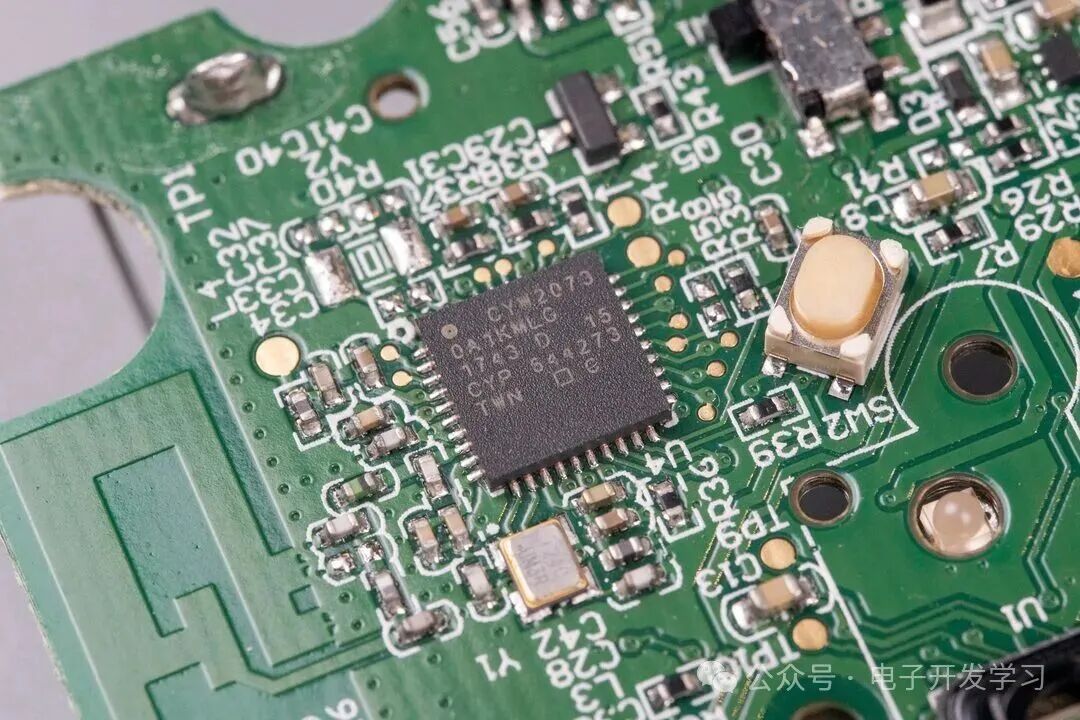

芯片再来一张特写，批号 1743，也就是 2017 年第 43 周生产。

有意思的来了：这台鼠标的认证标签是 2013 年的，CYW20719 却是 2016 年之后才有的芯片。也就是说，这是一台 2017 年还在生产的型号，而芯片换了一代。

为什么？因为博通 2016 年把自己的物联网和蓝牙产品线卖给了 Cypress，后续生产的设备就换上了 Cypress 的芯片。一颗蓝牙芯片背后，是博通、Cypress、英飞凌三代东家的资本故事。板子还是那块板子，芯已经不是那颗芯了。

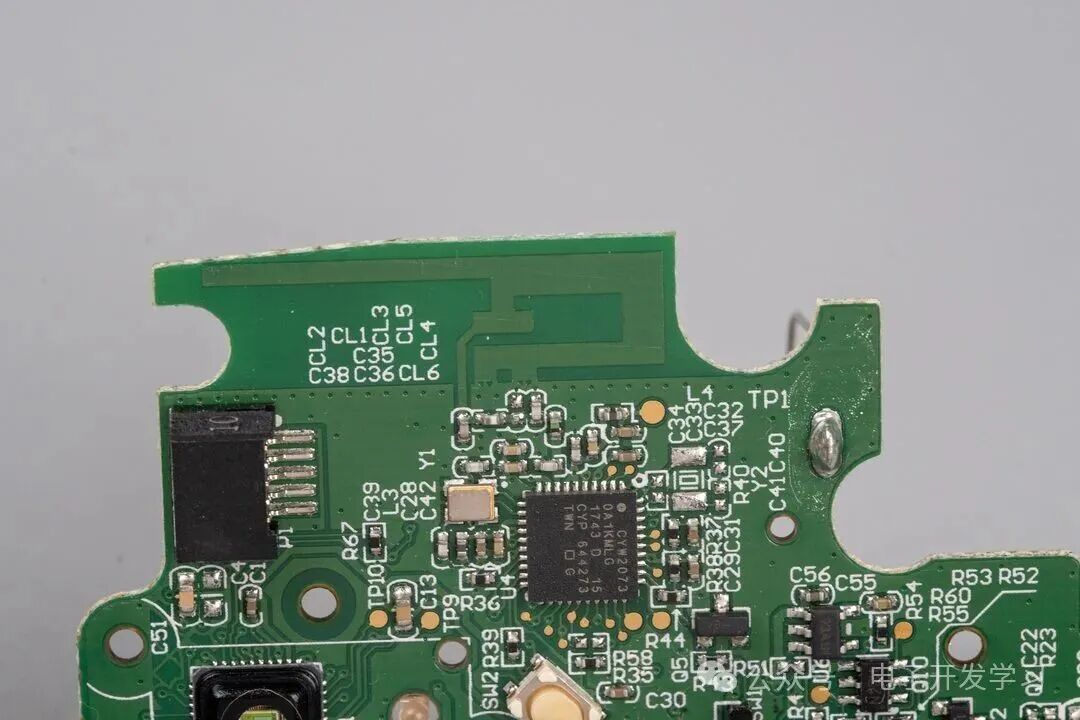

主控另一面特写，旁边的晶振给蓝牙射频提供时钟基准。

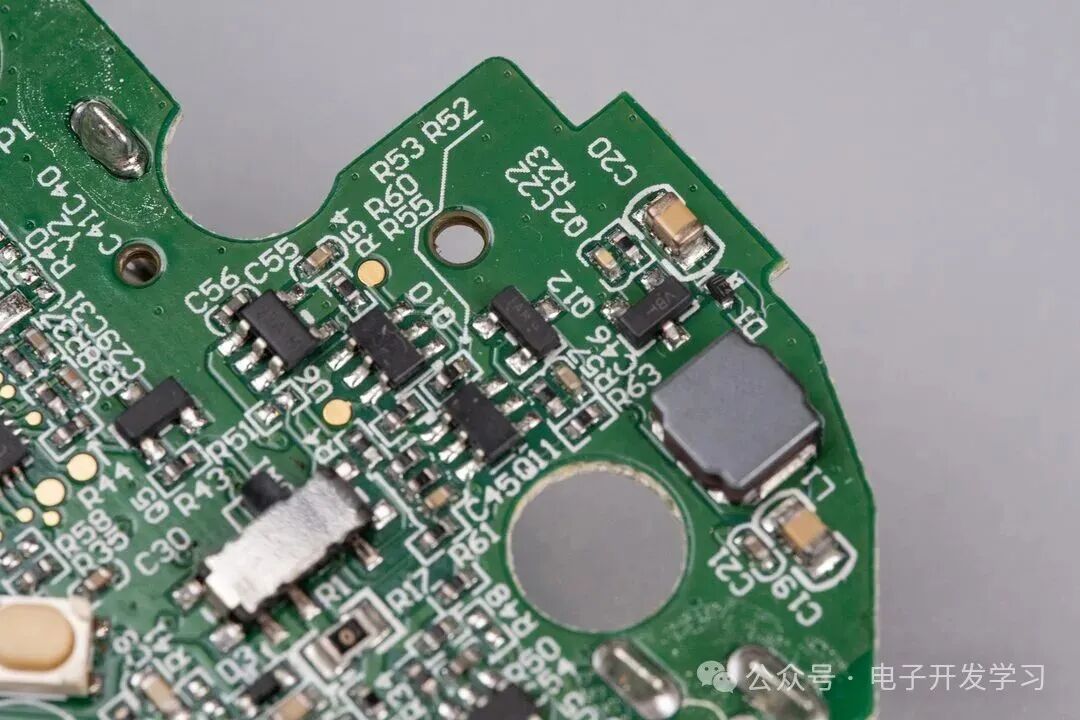

主控区域看完，沿着板边继续找细节。

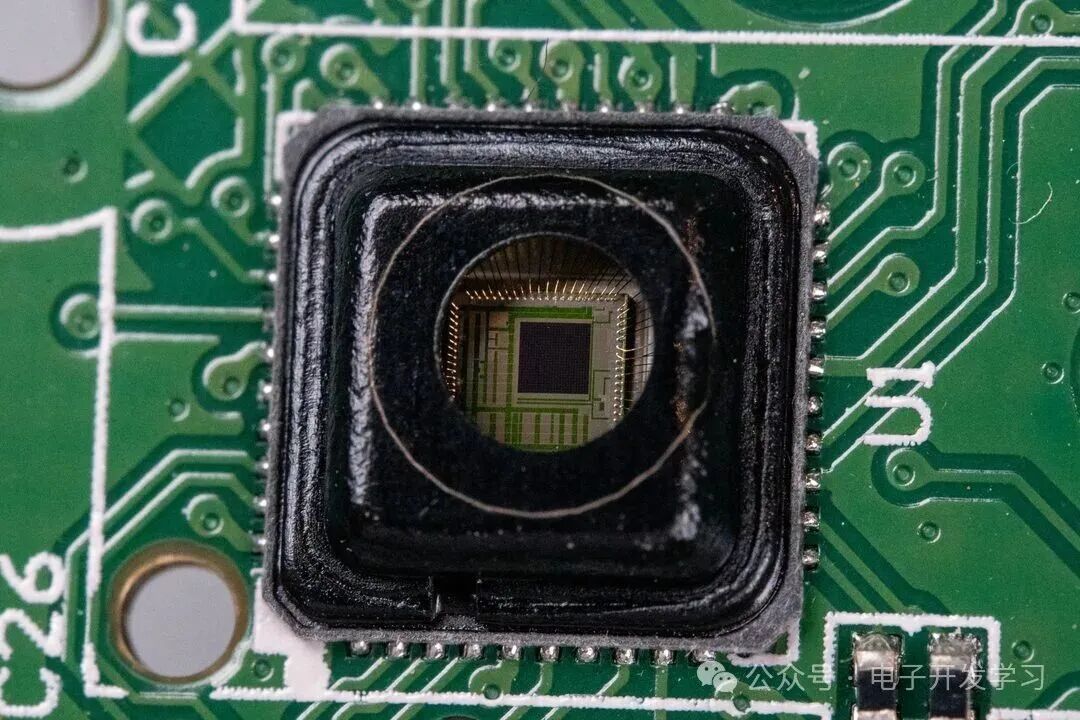

然后是全文最骚的一张图：光学传感器。这颗传感器的封装上直接开了一个窗，die 裸露在外，像素阵列和周围的打线看得清清楚楚。市面上的鼠标传感器，芯片都藏在镜头下面，能直接看到 die 的机会不多。

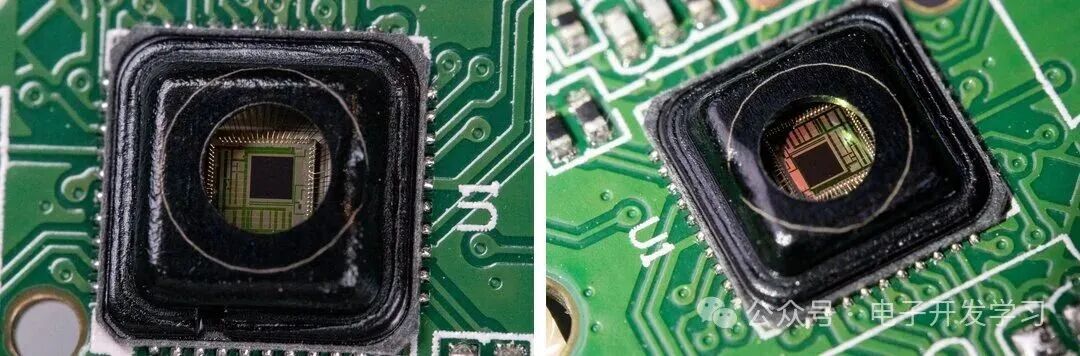

左边是换了个角度的正对视角，右边是斜着凑近的微距，die 上的电路纹理和金线键合都在反光。

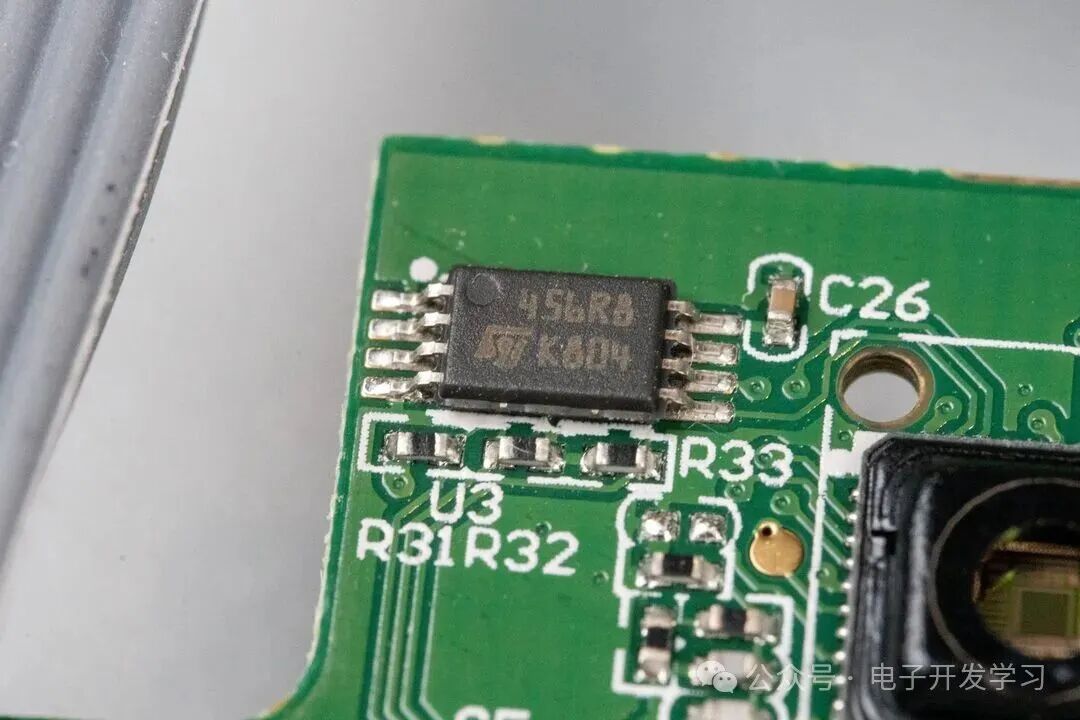

传感器旁边的 U3 是一颗 SOP-8 封装的芯片，来自 ST 的 M24256，一颗 256 Kbit 的 I2C 接口 EEPROM。

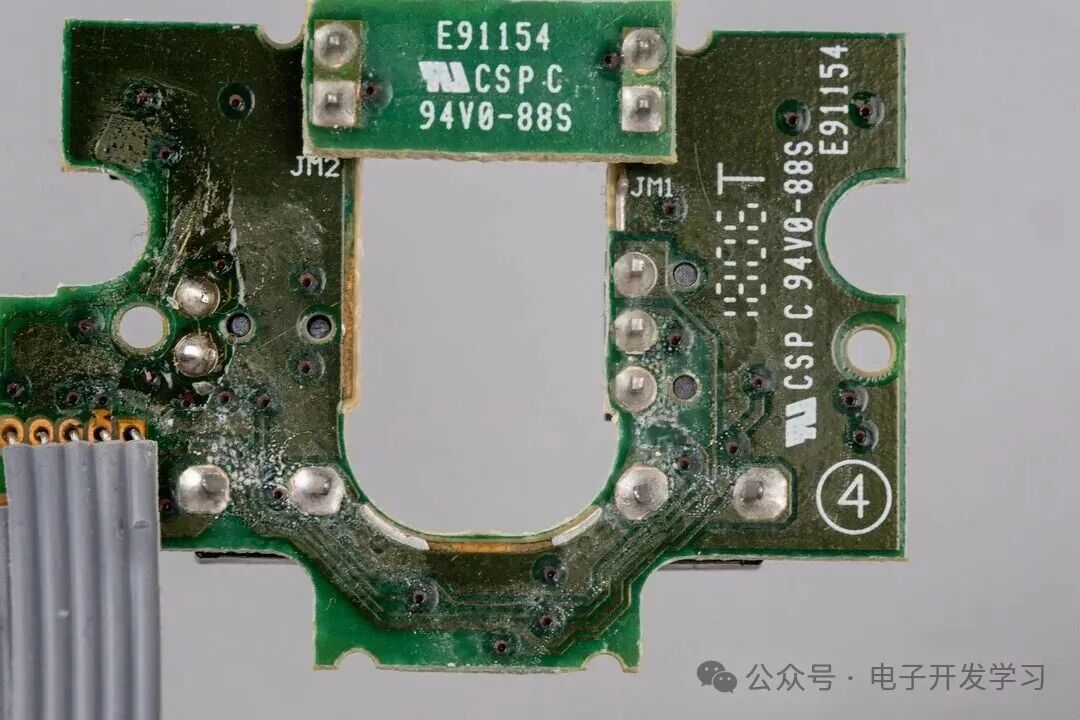

按键板背面再来一张，PCB 上的板号和认证丝印都齐全。

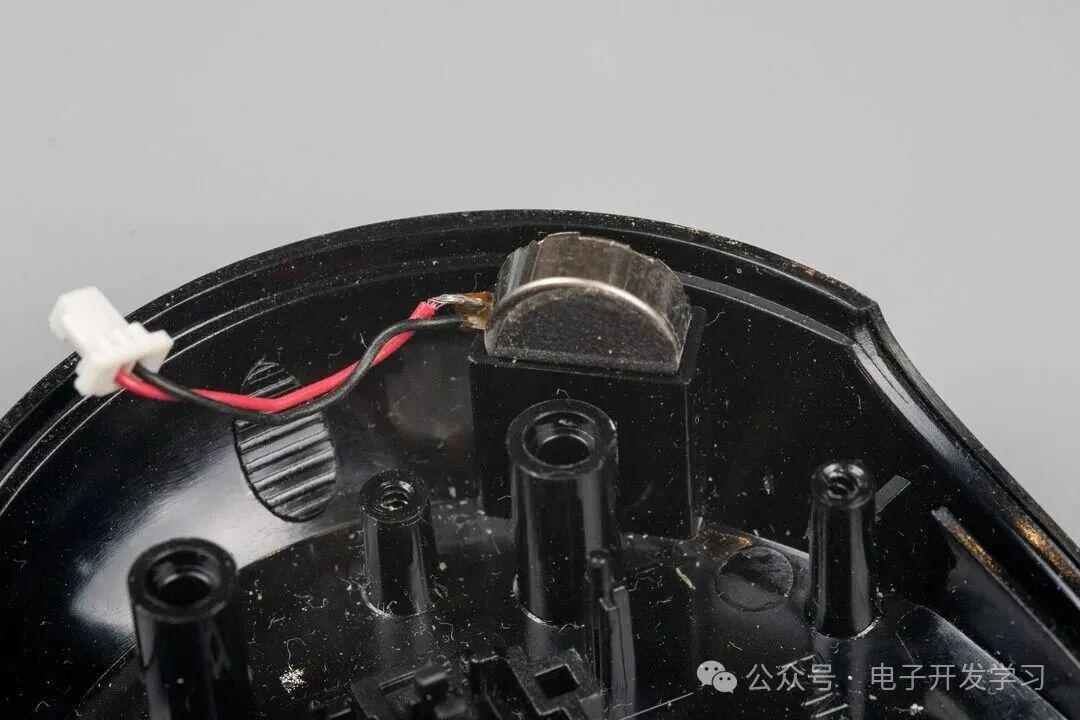

外壳上还卡了一个震动马达，用来做感知反馈。

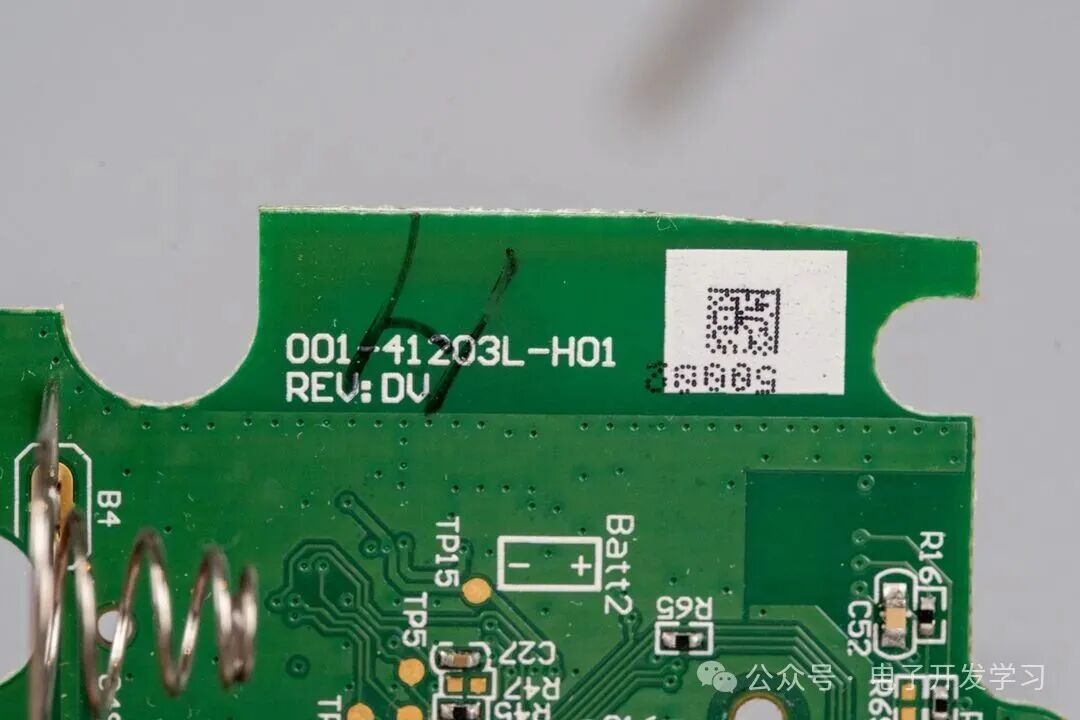

板子丝印 001-41203L-H01 REV:DU 也在这张图里。

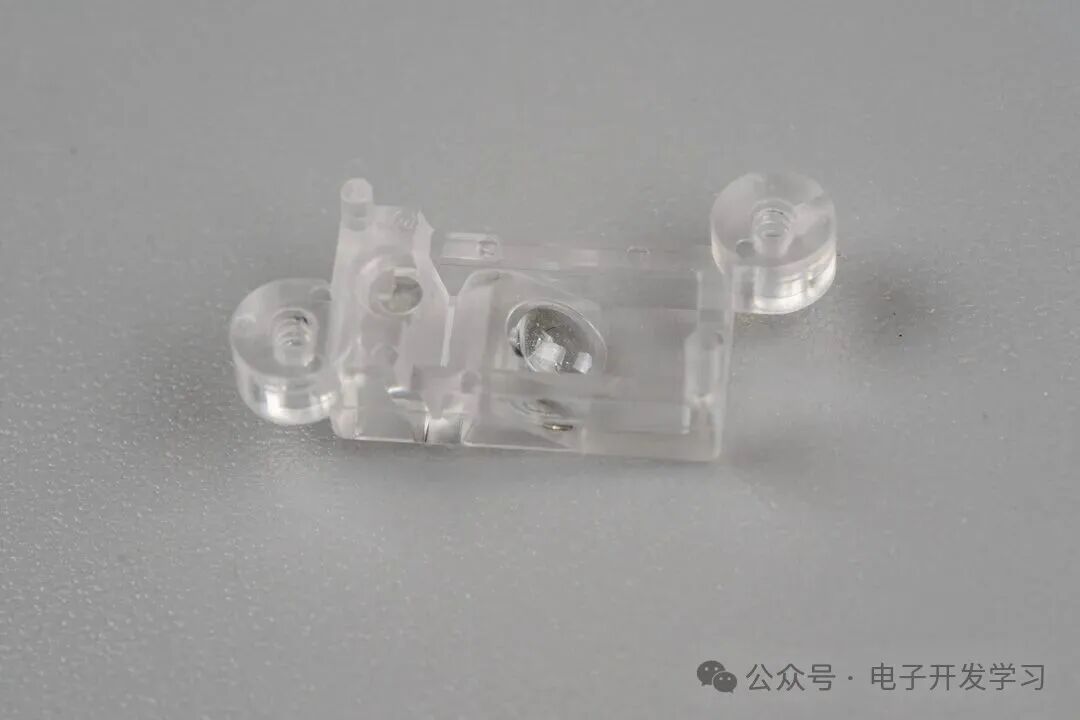

还有一个差点被我当垃圾扔掉的小东西：光学传感器的独立镜片。透明塑料注塑，两个镜筒分别对着 LED 和传感器，把桌面反射的光路折到 die 上。

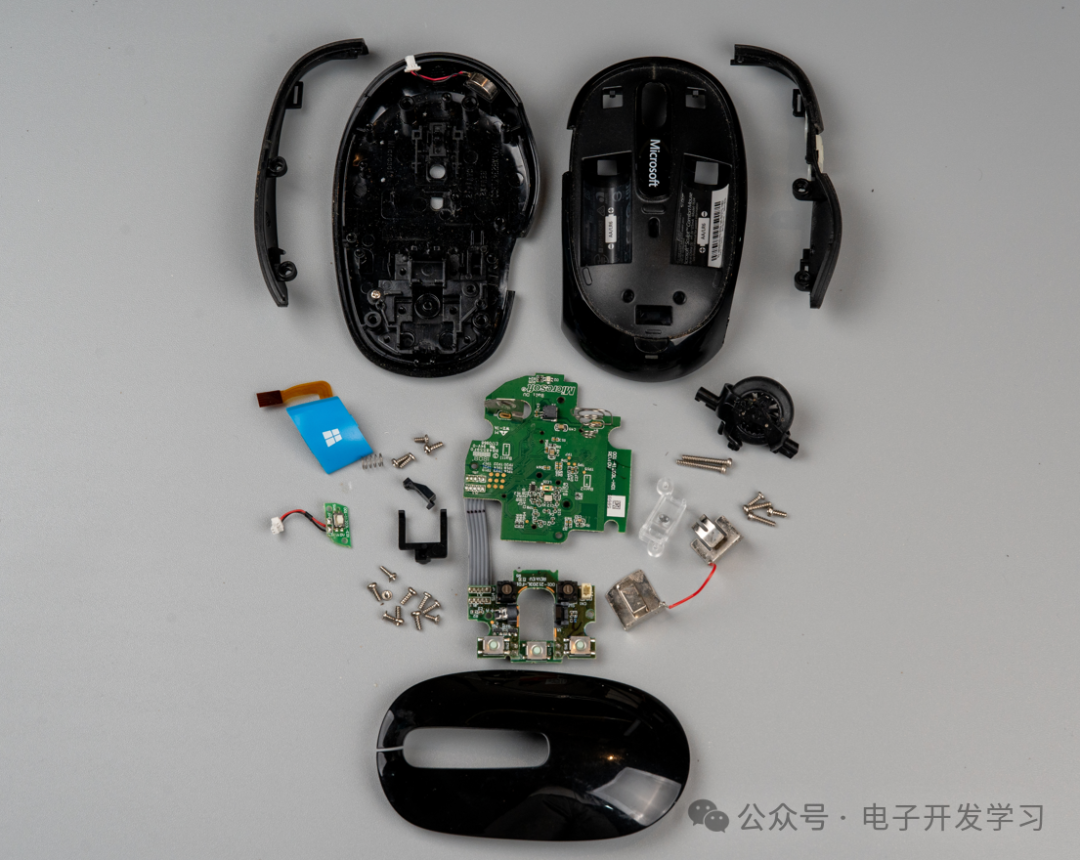

来一张全家福。上下外壳、蓝条触摸条和它的 LED 小板、主板、按键板、滚轮、编码器、微动开关、独立镜片、脚垫和六颗螺丝，一个不落。以上就是这台微软 Sculpt Comfort Mouse 的拆解。

整体来说，这台 13 年前的微软鼠标，做工和设计在当年是教科书级别：脚垫不残胶、六颗螺丝加卡扣的克制固定方式、板子上成排的测试点、敢把传感器 die 开窗给你看的坦诚。多板叠加、排线连接，对一台鼠标来说，复杂度确实有。
