Cortex-M52寄存器配置实战：基于极海G32R501的避坑指南与架构解析

截至目前，ARM Cortex-M内核家族共包含11款产品：M0、M0+、M3、M4、M7、M23、M33、M35P、M52、M55和M85。在梳理这些内核时，我们发现基于Cortex-M52内核的商用单片机相对少见，目前公开信息中主要对应的是极海半导体的G32R501系列实时微控制器。

与传统M0、M3内核的MCU相比，M52在架构和外设上有了显著演进。本文将以G32R501为例，深入解析其关键寄存器组，帮助开发者快速上手并规避潜在配置误区。

1. 时钟类寄存器

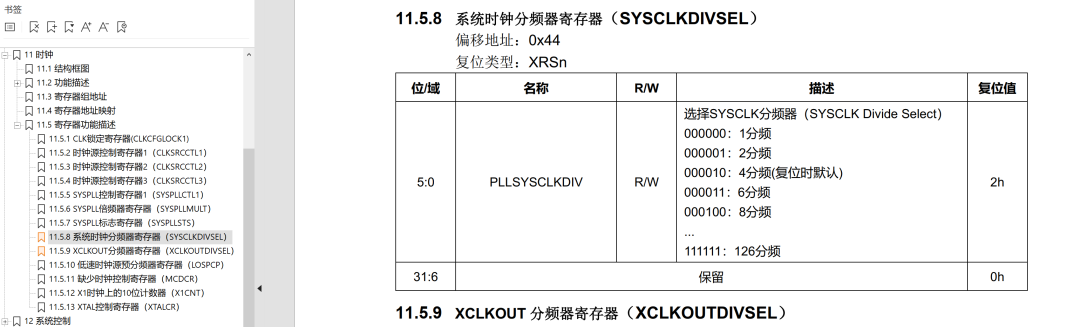

系统及外设时钟配置是单片机开发的起点，时钟寄存器至关重要。下图展示了G32R501中一个典型的分频器寄存器配置视图：

2. GPIO类寄存器

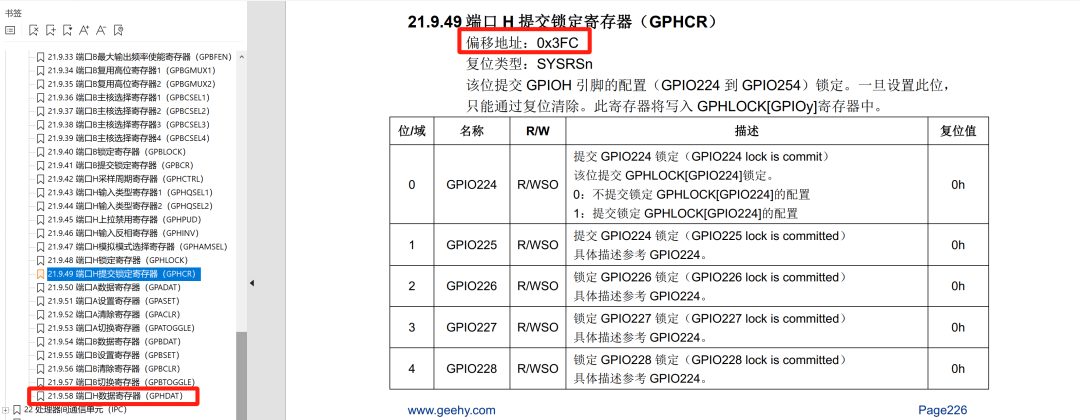

GPIO是最基础也是最常用的外设。G32R501的GPIO模块功能丰富，其寄存器数量远超早期的M0/M3内核MCU。在官方手册中，GPIO相关寄存器多达58个，偏移地址范围延伸至0x3FC：

3. ADC类寄存器

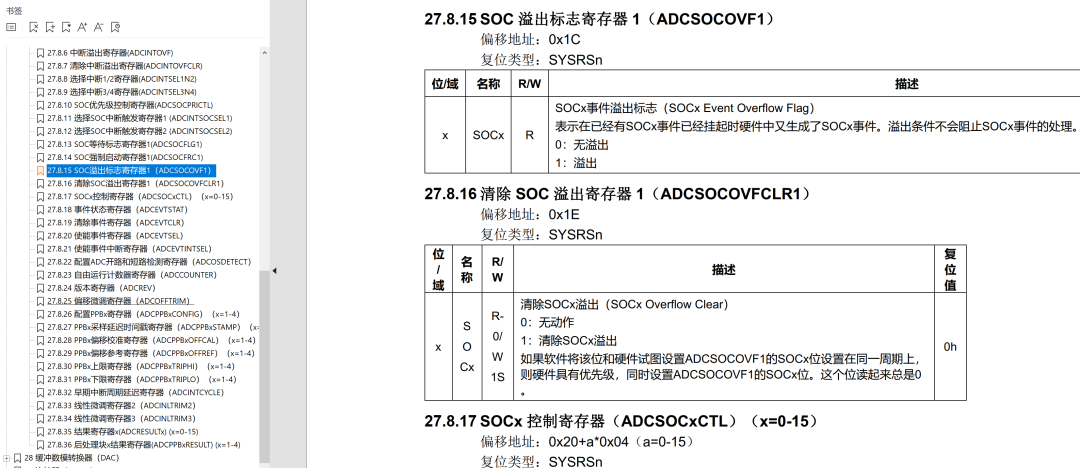

ADC是现代MCU的标配外设。G32R501集成了12位精度的ADC，其寄存器配置选项多样，功能较为强大。

4. UART类寄存器

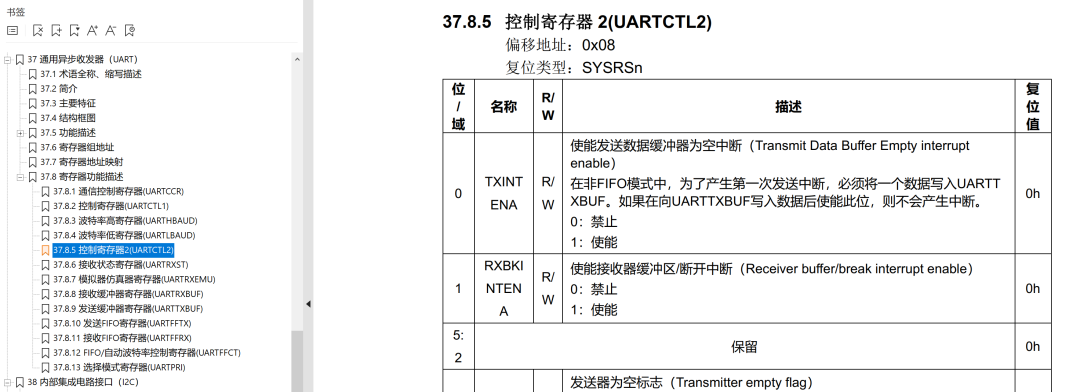

UART是项目开发与调试中最常用的通信接口。G32R501的UART寄存器设计较为常规，数量适中。

5. I2C类寄存器

I2C常用于连接低速外设。随着标准发展，现已支持高速模式。G32R501的I2C控制器寄存器属于标准配置。

6. 定时器相关外设寄存器

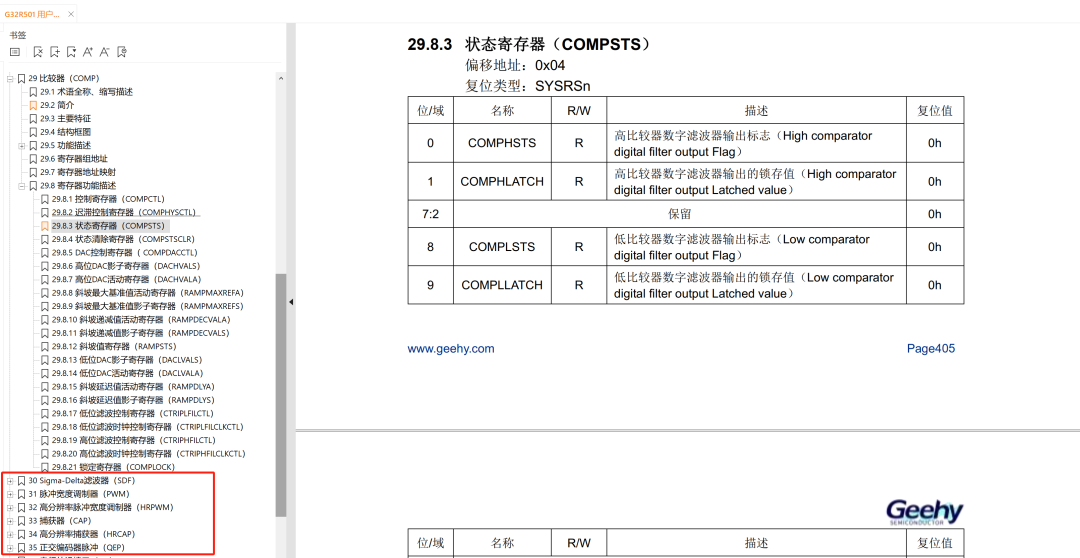

在G32R501中，传统意义上的“定时器”外设被细化为多个独立功能模块。比较器、PWM、输入捕获、编码器接口等均作为独立外设存在，拥有各自的寄存器组，这与常见的ARM Cortex-M3或M4内核MCU的定时器设计思路有所不同。

7. 电源管理总线（PMBus）类寄存器

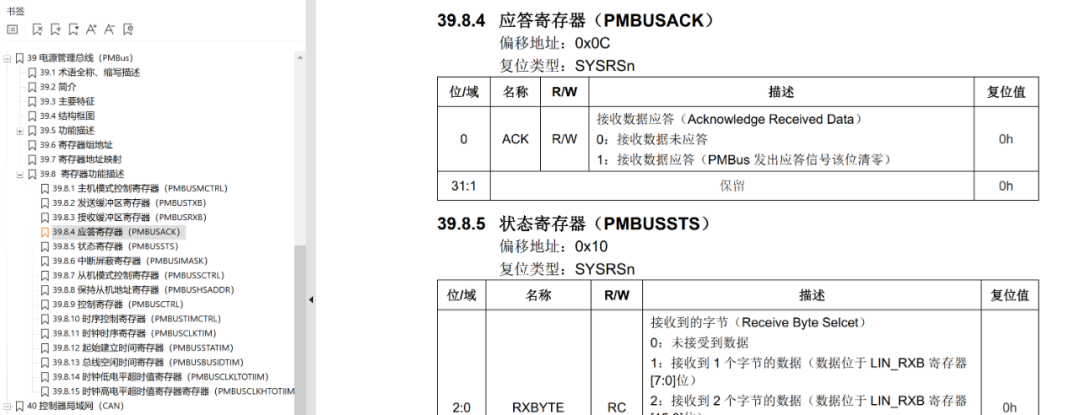

随着设备对电源管理的要求日益提高，PMBus这类专业电源管理总线开始集成到MCU中。早期的M0/M3内核MCU大多不具备此功能，而G32R501则提供了相应的外设支持。

8. 处理器间通信单元（IPC）类寄存器

为满足多核应用的需求，多核间通信机制变得必不可少。G32R501集成了处理器间通信单元（IPC），用于核间数据交换与同步，这是面向更复杂应用场景的体现。

M52与M0/M3的核心差异总结

通过以上寄存器概览，可以清晰地看到Cortex-M52内核的G32R501与经典M0/M3内核MCU的主要区别：

1. 外设模块更丰富：集成了PMBus、IPC等面向现代应用的高级外设。
2. 寄存器配置更精细：相同功能的外设（如GPIO）拥有更多的控制寄存器，意味着更灵活、更强大的配置能力。
3. 功能更强大：外设本身的性能与功能选项（如ADC、定时器分解）都得到了增强。
