嵌入式操作系统核心解析：从概念到BSP与HAL的技术架构详解

要了解嵌入式系统，首先得理解“嵌入式”这个概念。“嵌入式”指的是软件与硬件紧密结合，嵌入到特定的物理设备中。这些设备可以是智能手表、智能电视、智能手机，也可以是工业控制器或医疗设备。

那么，嵌入式操作系统，就是指运行在这些特定物理设备上的操作系统。与之相对的是通用操作系统，比如运行在个人电脑或服务器上的Windows、Linux，它们是专为通用计算设备设计的。

所以，嵌入式操作系统的本质，就是将一个功能完备的操作系统，经过裁剪和定制，移植到资源有限、功能特定的“非标准”硬件设备上运行。

我们大致了解了嵌入式系统的概念后，接下来需要理清它和其他几种操作系统类型之间的关系。首先，我们来看下嵌入式操作系统的几个主要特点：

• 微型化
• 可配置
• 实时性
• 可靠性
• 易移植性

其中，“微型化”和“实时性”这两个特点尤为显眼。这很容易让人联想到另外两种系统：微内核操作系统和实时操作系统（RTOS）。它们之间是什么关系呢？

实际上，它们并非严格的从属关系，而是存在交集：

• 嵌入式操作系统可能具有实时性，也可能没有。例如，在航空航天、医疗等对响应时间有严格要求的领域，嵌入式系统通常是实时的；而在家电等消费电子领域，可能并不强调实时性。
• 微内核架构可以用于嵌入式系统，以追求更高的稳定性和可靠性（同样常见于航空航天、医疗领域）；但它也可以用于通用计算机，例如某些操作系统的设计理念。
• 嵌入式系统也不一定都是微内核，在一些追求极致性能效率的场景下，也可能采用宏内核。

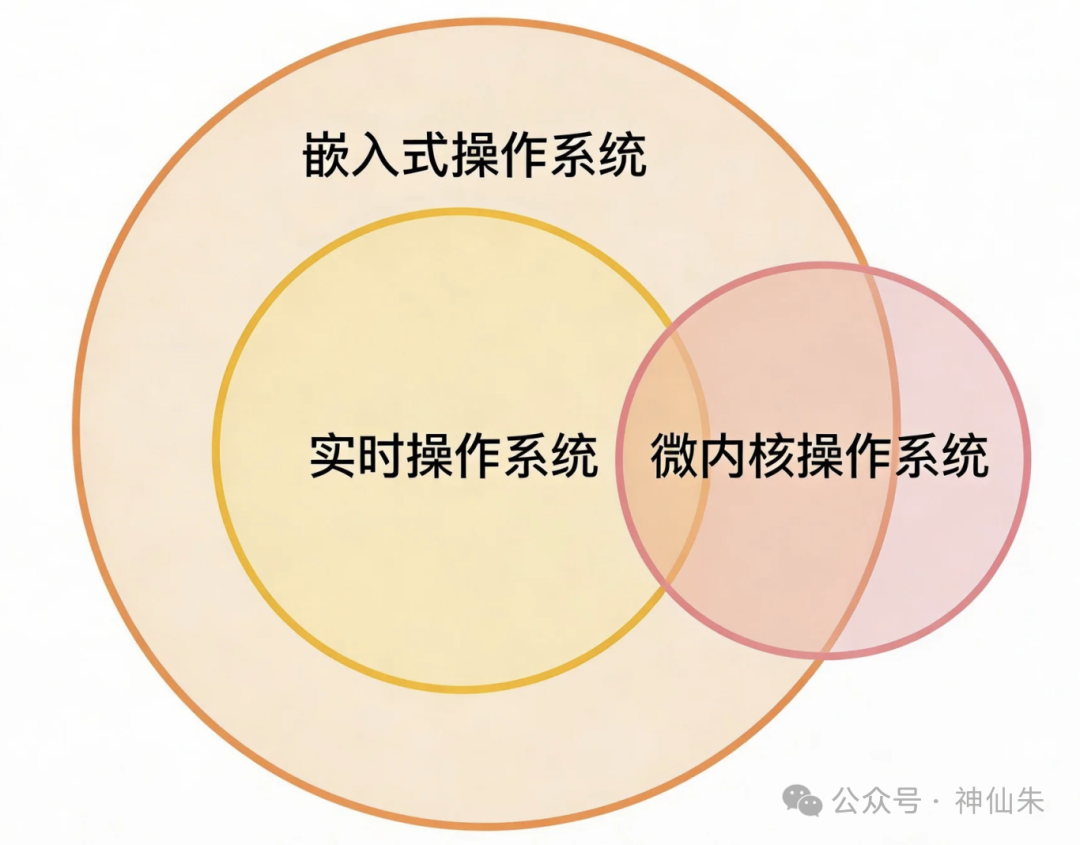

三者的关系可以用一个维恩图来直观表示：

补充说明：虽然从最严格的理论定义上讲，RTOS并不完全属于嵌入式系统，但在主流的工程实践和产业生态中，几乎所有的RTOS都是为嵌入式场景设计和优化的。因此，在实际应用中将其视为嵌入式操作系统的一个重要子类，是完全合理的。

回到嵌入式操作系统的五个特点，这里可能会产生一个疑问：既然特点里包含了“实时性”和“微型化”（常与微内核关联），为什么又说嵌入式系统可以是非实时的、也可以是宏内核的呢？

这个问题需要辩证地看。这些特点是嵌入式系统中常见且重要的特性，但并非绝对必要的充要条件。这就像我们形容某个星座的人通常自信、热情，但并非这个星座的所有人都必定如此。嵌入式系统的设计会根据目标设备的具体需求（成本、功耗、性能、可靠性）来权衡和选择这些特性。

那么，我们继续看剩下的三个特点：可靠性、可定制和易移植性。

“可靠性”不难理解，实时性设计要求对任务时序有严格规划，而微内核的简化设计减少了内核的复杂度，两者通常都能带来更高的可靠性。

“可定制”指的是操作系统可以根据目标设备的需求，进行灵活的裁剪和配置。一个全功能的嵌入式OS内核可能包含文件系统、网络协议栈、图形界面等数十个模块，但你的智能手环可能只需要任务调度、内存管理和几个传感器驱动。通过配置工具，开发者可以像“点菜”一样选择所需功能，最终编译生成一个极度精简的内核镜像，这正是嵌入式系统“微型化”的基础。

接下来，我们要探讨嵌入式系统中实现“易移植性”的关键，也是其技术架构的核心——易移植性。

易移植性意味着，同一套操作系统（及在其上运行的应用软件）能够相对容易地移植到不同的硬件平台上运行，而无需重写系统或应用。例如，理论上，为智能手表开发的应用，经过重新编译和适配，有可能在智能电视上运行。

当然，这仅是逻辑上的可能性，实际移植受限于硬件资源（如内存、存储空间）。但“易移植性”提供了一种理想的设计目标：只要硬件资源允许，通过更换底层的支撑软件，上层的操作系统和应用逻辑无需改动即可运行。

是什么技术支撑了这种美好的设想呢？答案在于两个核心概念：

• BSP - Board Support Package，板级支持包
• HAL - Hardware Abstraction Layer，硬件抽象层

其中，BSP是达成“易移植性”的关键所在。它的核心作用就是 统一硬件差异。

嵌入式世界硬件碎片化严重，不同设备的差异巨大：

• 指令集架构不同：可能是ARM、RISC-V、MIPS等。
• 内存和寄存器不同：内存类型、容量、映射地址都不同。
• 外设种类和数量不同：从智能手表的加速度计、心率传感器，到智能电视的HDMI控制器、音视频解码单元，千差万别。

BSP通过为不同的硬件提供专门的驱动和初始化代码，向上层操作系统呈现一个相对统一的、标准化的编程接口。它封装了所有对CPU、内存、定时器、中断控制器等核心硬件的直接操作细节。

可以打一个比方：就像运动相机可以通过不同的底座和夹具，被安装在自行车、头盔、胸口或手持杆上。不同的夹具（BSP）适配了不同的载体（硬件），但提供给相机（操作系统）的安装接口（API）是统一的。

因此，对于不同的硬件设备甚至同一芯片的不同开发板，都需要有对应的BSP。只要切换BSP，操作系统和应用就能在新硬件上运行，而无需修改自身代码。

除了提供统一硬件接口，BSP还有一个至关重要的职责：硬件的启动和初始化。BSP是CPU上电后执行的第一段软件代码（通常存储在Flash/ROM的固定地址，如ARM的0x08000000）。这段代码用汇编或最简化的C语言编写，直接操作寄存器，完成CPU核心、内存控制器、时钟系统等最底层的初始化工作，为操作系统的加载和运行准备好“舞台”，然后将控制权移交。

启动流程可以简化如下：

1. CPU上电。
2. 从固定地址加载并执行BSP启动代码。
3. BSP初始化CPU、内存、时钟等核心硬件。
4. BSP加载操作系统镜像到内存。
5. 操作系统启动，开始运行。
6. 操作系统通过调用BSP提供的接口来操作具体硬件。

那么，HAL 又扮演什么角色呢？HAL其实更简单，它是一个接口抽象层。你可以把它理解为一份“硬件操作接口标准”的设计文档。

• HAL定义接口标准：它规定了对GPIO、UART、I2C等硬件模块进行操作时应调用哪些函数、这些函数的参数和返回值是什么。
• BSP负责具体实现：针对特定的硬件，BSP会按照HAL定义的接口标准，编写出具体的驱动代码。

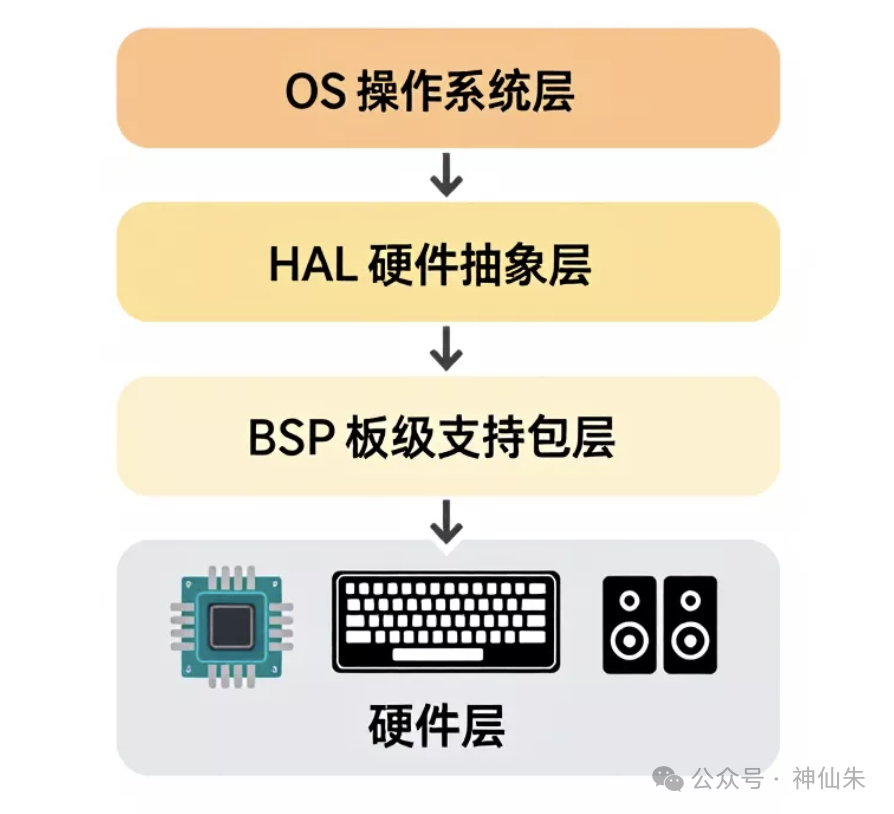

所以，HAL是抽象的规范，BSP是具体的实现。它们共同构成了嵌入式系统软硬件之间的桥梁，使得操作系统和应用程序无需关心硬件的具体细节。这种分层设计是计算机基础中模块化思想的典型体现。

看到这里，你可能会有新的疑问：BSP这种统一硬件差异、负责启动初始化的技术，听起来在通用计算机（如PC）上也很有必要，它们有类似的东西吗？

答案是肯定的。在通用计算机领域，扮演类似角色的通常被称为固件，最典型的代表就是 BIOS 或其现代替代品 UEFI。它可以看作是PC的“超级BSP”，同样由主板厂商提供，在操作系统启动前运行，负责检测并初始化硬件，然后加载操作系统。

那么，嵌入式BSP和PC固件的主要区别在哪呢？

• 耦合度：嵌入式BSP通常与特定操作系统和硬件板卡紧耦合，是一个整体软件包。而PC固件（UEFI）与操作系统之间有着更清晰、标准的接口（如ACPI），独立性更强。
• 标准化程度：PC硬件生态相对统一（x86架构），因此固件有很强的标准（如UEFI规范），使得一套Windows能运行在无数不同品牌的PC上。嵌入式硬件则五花八门，很难形成统一的BSP标准，通常需要为每款芯片或开发板定制。

通过以上的探讨，我们现在对嵌入式操作系统应该有了一个初步的、结构化的认知。虽然一篇文章无法涵盖所有细节，但建立这样一个从概念、特点到核心架构（BSP/HAL）的整体理解框架至关重要。它帮助你明白，嵌入式系统不仅仅是“小”和“专用”，其背后是一套用于应对硬件多样性、实现软件可移植性的系统化工程方法。理解这些操作系统和系统软件层面的设计思想，对于从事底层开发或想深入了解设备如何工作的开发者来说，是很有价值的。如果你想与其他开发者深入交流这类话题，欢迎到云栈社区的相关板块探讨。
