在先进的半导体制造,尤其是高分辨率光刻技术中,图案坍塌(Pattern Collapse)是一种关键且令人头疼的失效模式。它特指那些由光刻胶形成的精细图案,在显影和冲洗步骤完成后发生变形甚至整体倒塌的现象。一个有趣且常见的观察是:结构在刻蚀完成后往往完好无损,显影刚结束时也未见异常,偏偏在最后的干燥步骤结束后,于电子显微镜下首次呈现出成片倒伏的图形。这揭示了一个核心事实——失效并非发生在图形形成的过程中,而是在结构与液体分离的瞬间,一次性、整体性地出现的。

物理机制

图案坍塌的本质是一种力学失稳,其直接的驱动力来源于显影和冲洗过程中产生的毛细管力。当液体在相邻的高密度结构(例如密集排列的线条)之间蒸发时,会形成一个弯曲的液面,即所谓的弯月面。这个弯月面并非仅仅是“残留的水分”,而是一个由液体表面张力所维持的稳定物理形态。

根据Young-Laplace方程,弯曲液面两侧存在压力差。对于两个平行结构之间的弯月面,这个压力差可以简化为:
ΔP ≈ 2γ cosθ / d

其中,γ 是液体的表面张力,θ 是液体与固体表面的接触角,d 是相邻结构之间的间距。这个压力差作用在结构侧壁上,便产生了横向的毛细力 F = ΔP × A(A为受力面积,与结构的高度h和宽度w相关)。当这个横向力超过了光刻胶图案自身的机械强度(抗变形能力)时,结构就会发生倒塌。

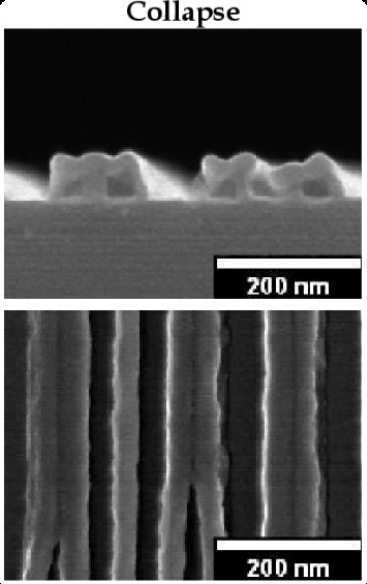

图案坍塌SEM图像示例

为了满足后续蚀刻工艺的要求,光刻胶层通常需要保持足够的厚度,从而形成高纵横比(Aspect Ratio, AR = 图案高度 / 宽度)的结构。然而,高纵横比恰恰是加剧坍塌风险的关键因素。我们可以将这种高深宽比的结构简化为一个悬臂梁模型,其在毛细力作用下的最大挠度δ可由公式近似给出:
δ ≈ (F × h³) / (3EI)

其中,E 为材料的杨氏模量(表征刚度),I 为截面的惯性矩。当挠度达到结构间距的一定比例时,相邻的结构便会发生接触并粘连,从而导致不可逆的倒塌。由此,我们可以推导出临界深宽比(ARc)的量级关系:
AR_critical ∝ (E·t³ / γ)^(1/3)

这个公式表明,临界深宽比并非一个单纯的工艺参数,而是由材料刚度(E)、几何尺寸(t)和界面能(γ)共同决定的物理边界。在EUV光刻等追求极致分辨率的先进工艺中,由于光刻胶层本身很薄,这一临界纵横比甚至可能被压低至2以下,使得图案坍塌的风险尤为突出。理解这些基础物理原理是分析和解决此类复杂工程问题的起点。

工程应对

面对图案坍塌的挑战,工业界发展出了多种应对策略。但必须清醒认识到,这些方法的效果都存在明确的物理极限,它们更像是在“移动”失效边界,而非“消除”边界。

1. 表面改性
一种常见的思路是改变光刻胶结构表面的润湿性,例如通过HMDS(六甲基二硅氮烷)处理或施加特殊的疏水涂层。其物理机制在于增大接触角θ,使cosθ减小,从而直接降低毛细压力ΔP。在极端疏水表面(θ > 90°),弯月面甚至会反向弯曲,此时毛细力可能变为推开结构的推力。

有研究数据(如IMEC)表明,通过优化的氟化或氢化涂层,可以将高深宽比硅纳米柱在异丙醇(IPA)干燥下的倒塌率从98%大幅降低至4%。然而,表面改性存在天花板。即使是最好的表面处理,当结构深宽比达到15:1时,仍可能有4%的倒塌率。而且,一旦结构因变形发生接触,氢键等短程分子间相互作用力会迅速取代毛细力,成为主导的粘附机制,使得坍塌不可恢复。

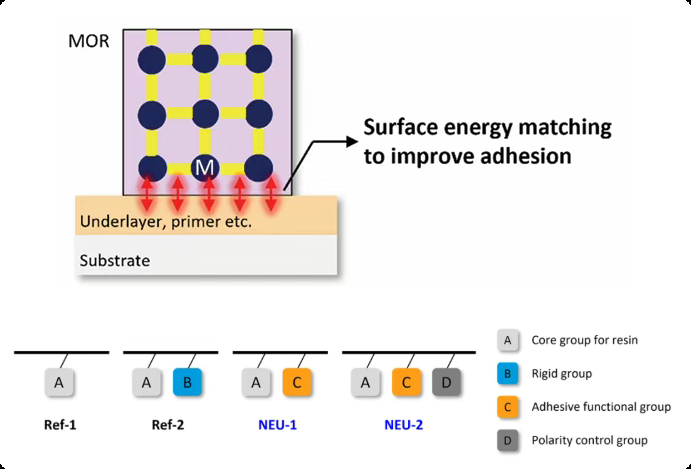

表面能匹配与粘附改善示意图

2. 降低液体表面张力
另一种直观的策略是选用表面张力更低的液体作为最终的干燥介质。例如,用异丙醇(IPA,表面张力约21 mN/m)替代去离子水(表面张力约72 mN/m),可以显著减小毛细力。然而,IPA几乎是常规有机溶剂中表面张力的下限。若要进一步降低,则需要引入特殊化学品,且效果提升有限,因为根据物理模型,深宽比的微小增加都需要表面张力的大幅降低来补偿。

解决方案:范式的转换

当芯片制造持续迈向更先进的节点,例如5nm及以下的FinFET结构,其深宽比已达到8:1至10:1甚至更高,常规的优化手段开始显得力不从心。Applied Materials的一个工程案例清晰地展示了这种困境:

  • 对于一个深宽比约20:1的浅沟槽隔离(STI)结构,常规的IPA干燥导致了明显的图案坍塌。
  • 采用自组装单分子层(SAM)进行表面改性后,结构粘附情况虽有改善,但完好率仍不足10%。
  • 尝试冻干技术(冷冻干燥)甚至因冰晶在 sublimation(升华)前发生膨胀,导致情况进一步恶化。

最终,超临界CO₂干燥技术成为了唯一能完整解决该问题的方案。

超临界干燥代表的不是对传统工艺的优化,而是一种根本性的范式转换。它利用物质在临界点(对于CO₂,临界温度为31.1°C,临界压力为7.38 MPa)以上形成的超临界流体。这种状态下的流体兼具气体的低粘度、高扩散性和液体的高溶解能力。最关键的是,在整个干燥过程中,物质不经历从液相到气相的相变,因此从根本上消除了液-气界面,也就彻底没有了表面张力和毛细力

在上述案例中,采用超临界CO₂干燥后,300mm晶圆上的结构粘附率达到了惊人的0%,甚至对已经发生轻微倾斜的结构表现出一定的“解粘”能力。当然,这一先进技术的代价是设备复杂度、工艺成本和循环时间的显著增加。

因此,是否采用超临界干燥,本质上是对 “结构极限、成本约束、产能需求” 这个三角关系进行权衡。工程经验表明,当结构深宽比超过某个临界点(例如约17:1),任何基于液-气界面蒸发的传统干燥方法都将面临本质性的失效风险。此时,超临界CO₂干燥便从一个可选的优化方案,转变为保障良率的唯一可行技术路径。

超临界干燥概念示意图

对于半导体制造和微观力学领域的工程师而言,深刻理解图案坍塌背后的物理原理,并清晰认识各种解决方案的适用边界与极限,是推动工艺向前发展的关键。如果你对这类深入的制造技术分析感兴趣,欢迎在云栈社区与更多同行交流探讨。
