半导体介质刻蚀中氟碳气体的核心作用：平衡蚀刻与钝化的化学工具箱

在半导体刻蚀工艺领域工作一段时间后，你可能会注意到一个现象：很多人虽然嘴上说着“氟碳气体”，但在他们心里，这常常只是一个模糊的概念：

• 刻氧化硅用的
• 介质刻蚀用的
• 配方里带点 C 和 F 的气

这种理解方向没错，但过于表面。从第一性原理来看，氟碳类气体真正的价值，并非仅仅在于“它们都能刻蚀 SiO₂”，而是在于：

它们同时控制着两个关键过程：

1. 提供氟 (F)，执行化学去除反应。
2. 提供碳 (C)，形成表面保护层。

换言之，氟碳类气体的本质，并非单一的“刻蚀气体”，而是一套用于调配“刻蚀 (Etch)”与“保护 (Passivation)”平衡关系的化学工具箱。

本文是总览篇，后续将针对每一种具体气体展开详细解析。

---

一、核心价值：为何氟碳气体在刻蚀中不可或缺？

因为它们恰好占据了一个至关重要的平衡点：

• F 过多：刻蚀速率快，但容易导致各向异性差，图形失真。
• C 过多：保护能力强，形貌好，但容易导致刻蚀慢、残留多、腔体污染。
• 真正高效的工艺，往往不是走向极端，而是：在“能够刻蚀”与“能够保护”之间，找到一个可控的平衡点。

氟碳类气体，正是最适合实现这一目标的分子家族。

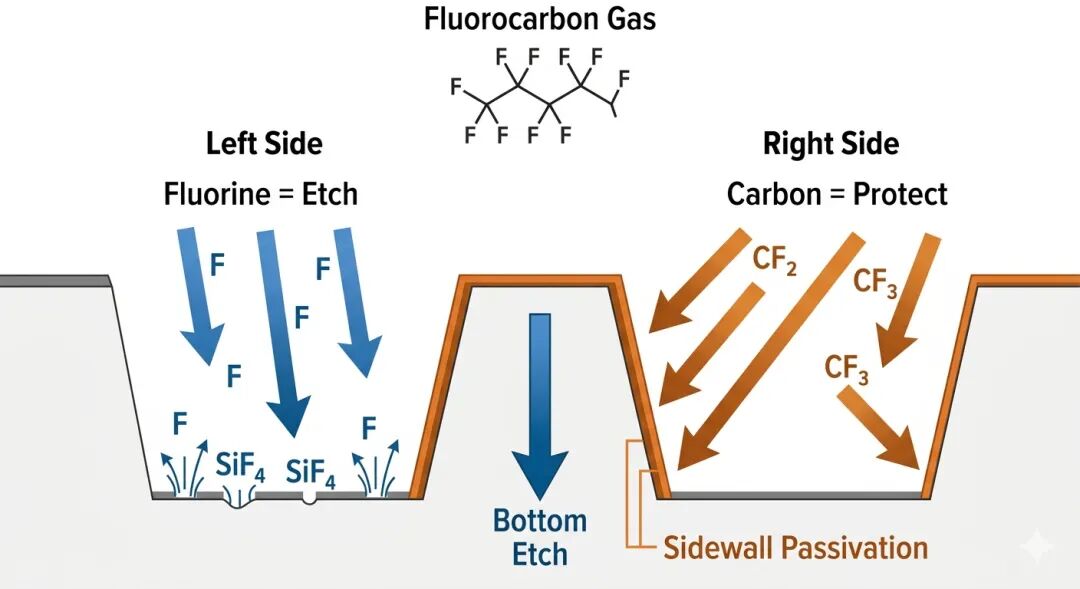

它们为何如此胜任？因为其分子结构同时包含了两种“相反但互补”的化学倾向：

1. 氟 (F)

   • 职责：打断 Si–O、Si–N、Si–Si 等表面化学键，形成挥发性产物（如 SiF₄），提供“刻蚀”这一半动力。

2. 碳 (C)

   • 职责：更容易在表面形成 CFₓ 聚合物或钝化层，覆盖侧壁、抑制横向反应，提供“保护”这一半功能。

因此，我们可以用一句精准的话来概括：氟碳类气体不是单纯的“刻蚀剂”，而是同时携带“去除能力”和“保护能力”的反应前驱体。这是其底层价值的核心。

二、主要应用场景：聚焦介质刻蚀与形貌控制

简而言之，氟碳气体主要服务于介质刻蚀 (Dielectric Etch)，尤其是在需要精确控制图形形貌 (Profile) 和选择比 (Selectivity) 的场景中。

典型目标材料包括：

• SiO₂ (氧化硅)
• SiON (氮氧化硅)
• Si₃N₄ (氮化硅)
• 部分低 k 介质材料
• 某些隔离侧墙 (Spacer)、硬掩模 (Hard Mask) 或钝化层

常见工艺应用：

• 接触孔刻蚀 (Contact Etch)
• 通孔刻蚀 (Via Etch)
• 沟槽刻蚀 (Trench Etch)
• 自对准接触孔 (Self-Aligned Contact, SAC)
• 双大马士革工艺 (Dual Damascene)
• 侧墙间隔层刻蚀 (Spacer Etch)
• 高深宽比介质刻蚀 (HAR Dielectric Etch)
• 部分原子层刻蚀 (ALE) 或脉冲刻蚀体系

这些应用的共同点是：它们不仅仅是“刻掉材料”那么简单，而必须同步管控形貌、选择比、侧壁状态、残留物、底部开口以及高深宽比下的物质输运。这正是氟碳化学体系最能发挥作用的舞台。像应用材料 (Applied Materials) 和泛林集团 (Lam Research) 等设备商的公开技术资料中，介质刻蚀也始终围绕这些挑战展开。

三、关键对比：为何不能只用纯氟气体刻蚀氧化硅？

这是理解氟碳气体价值的关键。很多人会想：既然刻蚀 SiO₂ 的最终产物是 SiF₄，为什么不直接使用“更强”的纯氟气体？

答案在于：工艺目标不是“尽快消耗掉 SiO₂”，而是“将光刻图形准确、稳定且具有选择性地转移到介质层中”。二者截然不同。

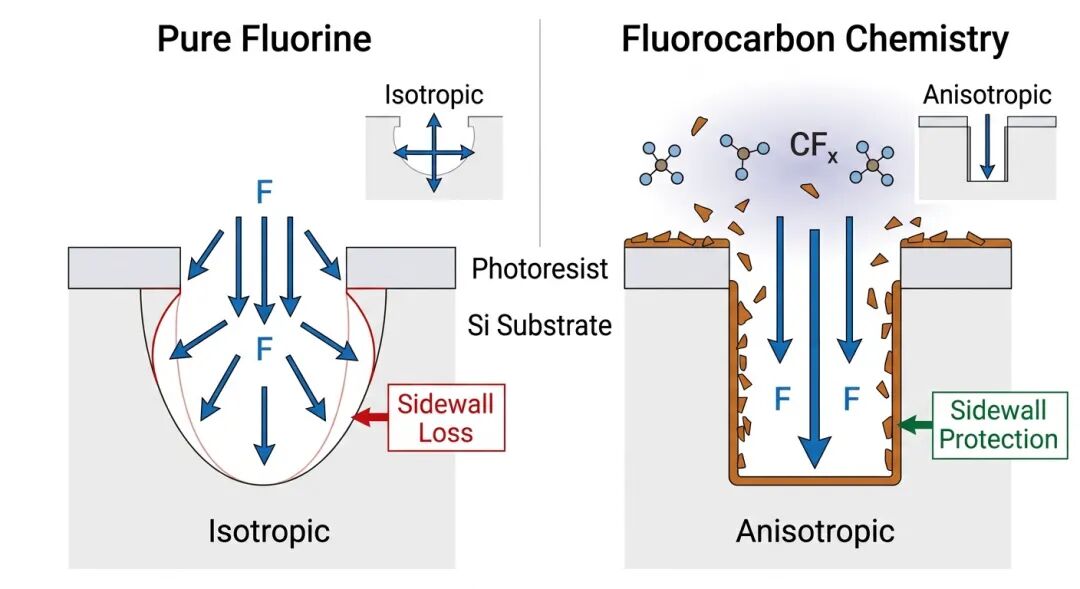

纯氟体系会发生什么？
如果体系中只有强大的 F 去除能力，而几乎没有保护能力，其自然倾向是：

• 底部被刻蚀
• 侧壁也被刻蚀
• 横向反应增强
• 各向异性变差
• 图形边界容易失真

这更像是“材料被无差别地去除”，而非“按照设计图形仅向下刻蚀”。这引出了刻蚀工艺的核心难点：真正的挑战从来不是“让反应发生”，而是“让反应按照预定图纸发生”。

氟碳气体正是为解决此问题而生。相比纯氟，它们在刻蚀的同时，主动构建了一层至关重要的 CFₓ 表面钝化/聚合环境。这层物质的意义在于：

• 在离子轰击强烈的沟槽/孔洞底部，保护层被打开，刻蚀得以继续。
• 在离子轰击较弱的侧壁，保护层得以保留，抑制横向刻蚀。
• 最终实现 “底部持续刻蚀，侧壁保持原状” 的理想各向异性效果。

因此，氟碳气体不是“更弱的氟”，而是“更受控的氟”。

四、统一原理：所有氟碳气体都在做“F/C 比”管理

这是评估所有氟碳气体最实用的一把标尺。无论是 CF₄、CHF₃、CH₂F₂、C₂F₆、C₃F₈、C₄F₈、C₄F₆、CH₃F 还是 C₅F₈，你都可以首先问：这个分子整体上是更倾向于“释放 F”，还是更倾向于“保留 C”？ 这决定了它的核心特性。

一个实用的概括是：

• 越偏向“释放 F” → 刻蚀倾向越强，速率通常更高，但侧壁保护能力不足，各向异性可能变差。
• 越偏向“保留 C” → 保护/钝化倾向越强，有利于形貌控制和选择比，但易导致刻蚀慢、残留多、腔体污染。

因此，许多先进工艺配方的本质，并非寻找一种“完美气体”，而是通过组合不同氟碳分子，搭建出一个适用于特定工艺窗口的 F/C 平衡体系。这对气体行业意义重大：客户购买的往往不是某一瓶特定的气体，而是某种特定的表面化学反应平衡能力。

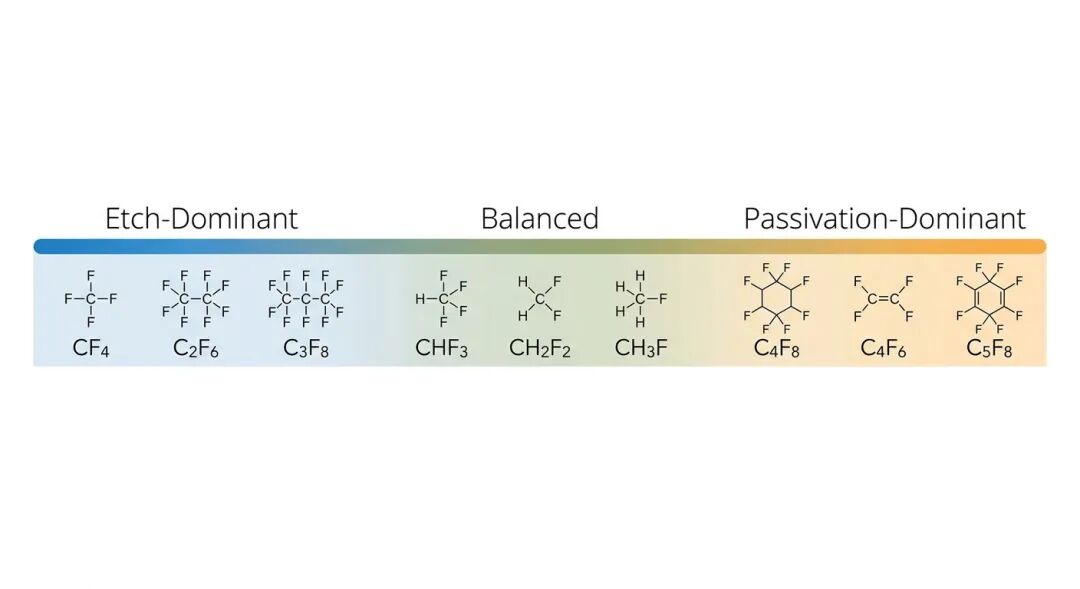

五、氟碳气体的分类概览

根据 F/C 平衡倾向，可将其大致分为三类：

1. 偏刻蚀型（高 F 释放倾向）

典型代表：CF₄， C₂F₆， 部分 C₃F₈ 体系。
特点：易于提供活性氟，刻蚀能力直接，基础速率高。但若单独使用，易导致侧向刻蚀、选择比不佳、形貌不稳。
常见用途：氧化硅基础刻蚀、腔体清洗（部分分子）、与其他偏保护型气体搭配使用。

2. 平衡型（兼顾刻蚀与保护）

典型代表：CHF₃， CH₂F₂， 部分 CH₃F 体系。
特点：非常适合“既要刻得动，又要控得住形貌”的场景。有一定氟供应，同时易于形成保护环境。
关键应用：在氧化物/氮化物选择比控制、SAC、Spacer 及形貌控制工艺中至关重要。CHF₃ 和 CH₂F₂ 至今仍是介质刻蚀及排放研究中的代表性气体。

3. 强聚合/保护型（高形貌控制型）

典型代表：C₄F₈， C₄F₆， 部分更高碳数环状或不饱和氟碳分子。
特点：极易生成 CFₓ 聚合环境，专长为实现高各向异性、高深宽比、优秀侧壁保护和形貌收束。但缺点同样明显：残留风险高、易导致腔体污染、工艺窗口敏感。
核心价值：在高深宽比介质刻蚀、3D NAND、先进 DRAM 存储结构等极限工艺中不可或缺。随着结构日益复杂深峻，对形貌、弯曲度 (Bowing) 和掩膜选择性的控制要求也水涨船高。

六、具体气体特性速览

以下为九种常见氟碳气体的快速定位，后续将逐一深入剖析。

1. CF₄：基础但易被误解

• 定位：偏刻蚀型基础气体。
• 价值：直接提供 F，反应路径清晰，是许多介质刻蚀配方的起点。
• 趋势：在先进工艺中，更多作为补充 F、调节平衡的“配角”，而非定义形貌的“主角”。

2. C₂F₆：可调性更强的氟源

• 定位：比 CF₄ 更灵活的中间型基础氟源。
• 价值：在成熟配方中常见，用于配平 F/C 比。
• 趋势：作为“老牌基础气体”，其价值在于与保护型分子协同工作。

3. CHF₃：经典的平衡大师

• 定位：真正开始体现“工艺控制”的平衡型气体。
• 价值：比 CF₄ 更易建立表面钝化环境，在需要形貌和选择比控制的场景（如 Contact, Via, SAC）中至关重要。
• 趋势：常与 CH₂F₂、C₄F₈ 等气体及脉冲等离子体技术结合使用。

4. CH₂F₂：更偏向保护的平衡分子

• 定位：比 CHF₃ 更强调“保护”与“选择比”的平衡型分子。
• 价值：更易建立聚合保护层，有利于精细的形貌和侧壁控制。
• 趋势：在先进介质刻蚀中需求上升，充当更精细的工艺调节“旋钮”。

5. CH₃F：高选择比特种工具

• 定位：非通用主流，但在特定高选择比场景中有独特价值。
• 价值：具有极强的保护/选择比潜力，适用于特定材料的窄窗口工艺。
• 趋势：作为“专项工具”，在先进的图形化集成细分领域持续存在。

6. C₃F₈：被低估的桥梁型分子

• 定位：介于基础刻蚀与强保护之间的桥梁。
• 价值：在配平体系 F/C 比时具有一定可调性。
• 趋势：更多价值体现在配方组合中，作为体系配平角色。

7. C₄F₈：高各向异性的核心

• 定位：强保护型氟碳的代表。
• 价值：擅长建立稳定的 CFₓ 钝化环境，是 HAR 介质刻蚀、深沟槽/深孔刻蚀中保护侧壁、控制形貌的主力。
• 趋势：随着 3D 结构等 HAR 应用深化，其保护价值愈发凸显。

8. C₄F₆：先进图形控制的利器

• 定位：为极限形貌和选择比控制而生的更精细工具。
• 价值：提供更强的形貌调节潜力和更先进的介质刻蚀控制能力。
• 趋势：在追求更小关键尺寸偏差、更少形变、更可重复深结构轮廓的尖端工艺中价值上升。

9. C₅F₈ 等：面向“表面化学编程”的未来方向

• 定位：代表氟碳气体发展的前沿方向。
• 价值：提供比传统分子更精细的表面化学控制自由度，更强的聚合与形貌可塑性。
• 趋势：竞争焦点从“谁能刻”转向“谁能被更方便地编程成所需的表面化学状态”。

七、总结：优点与代价并存

氟碳气体最大的优点是提供了“刻蚀”与“保护”之间广阔且可调的设计空间；而最大的缺点则是永远需要为“保护”能力付出代价。

这些代价通常体现在：残留物、聚合物沉积、腔体污染、更频繁的清洗、腔壁记忆效应、更敏感的工艺窗口，以及更大的环保与减排压力。因此，氟碳类气体并非“简单好用”的刻蚀气体，而是一组功能强大、但必须被精确掌控的化学工具。

八、未来趋势：从通用气体到精密表面化学工具

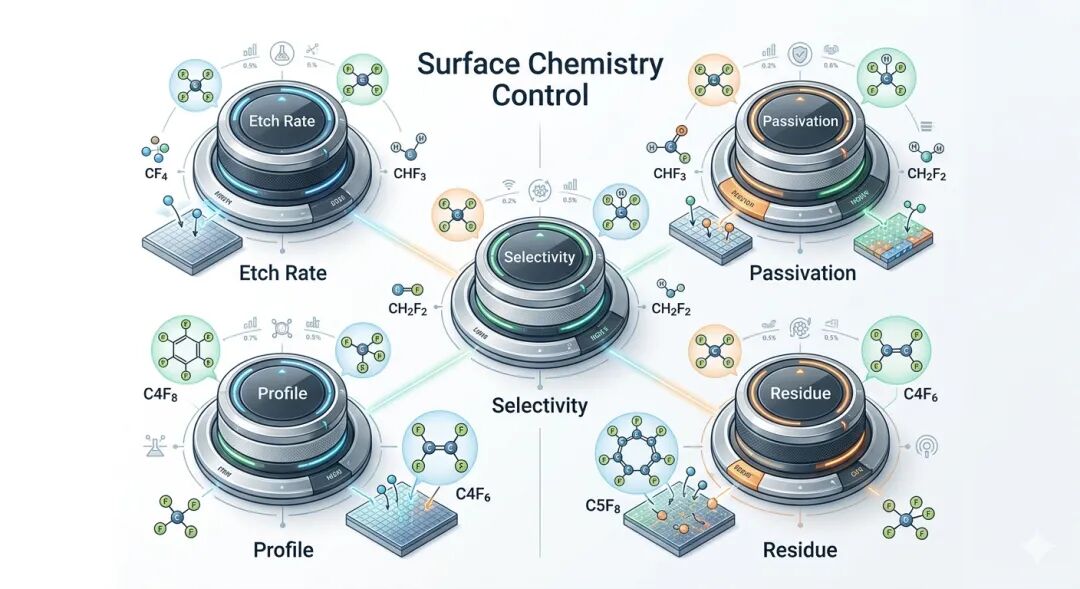

未来先进刻蚀的发展方向，并非简单地更换更强的气体，而是将气体转化为控制表面状态的“精密旋钮”。氟碳气体的未来将主要沿着四个方向演进：

1. 更精细的 F/C 可调性：让工艺工程师能更精准地将反应推向更快、更稳、保护更强或更清洁的某个目标点。
2. 更适配高深宽比结构：应对 3D NAND、DRAM HAR 等日益复杂的立体结构带来的形貌、选择比和输运控制挑战。
3. 更契合脉冲/循环/ALE 工艺：氟碳气体天然适合参与“表面钝化-底部激活-周期性去除”这类分步进行的表面化学反应，符合原子级精确制造的趋势。
4. 更强的环保与减排压力：含氟工艺气体的温室效应和副产物处理已成为不可回避的议题。未来的竞争力将体现在能否统筹好工艺价值、腔体清洁负担、减排路径和潜在替代方案。

结语

如果将全文浓缩为一句话，那就是：氟碳类气体的本质，不是“用来刻蚀介质层的气体”，而是“用于分配刻蚀与保护、定义表面化学反应边界条件的一组分子工具”。

因此，当你再次面对 CF₄、CHF₃、CH₂F₂、C₄F₈、C₄F₆ 时，不要只问“哪个刻得快？”，更应思考：“它将反应体系导向了哪一种表面化学状态？” 这才是理解并运用氟碳类刻蚀气体的正确起点。对于希望深入探讨半导体制造中这类精细化学平衡的开发者，可以在专业的云栈社区技术论坛中找到更多相关的深度解析和交流。
