TC Wafer 与 RTD Wafer 全解析：工艺工程师的测温晶圆选型指南

在半导体制造过程中，晶圆在工艺腔室内的真实温度变化直接影响芯片良率。测温晶圆通过将测温元件直接嵌入真实晶圆，能够深入腔室实地测量，提供最贴近生产的温度数据，成为工艺调试与设备验证的可靠依据。在 云栈社区 的技术论坛中，常有工程师探讨此类硬件校准的细节，这里我们系统地梳理一下这两种核心测温方案。

共同作用

无论是 TC Wafer 还是 RTD Wafer，其核心目标均是发现工艺中的“热点”或“冷点”，保证每片晶圆的一致性，最终提升良率。两者在材质与尺寸上与量产晶圆高度一致，能够模拟真实晶圆进入工艺腔室，测量出工艺制程中的温度数据。通过在晶圆表面多个点位分布传感器，两者均可生成温度分布图，清晰展示整个晶圆的温度状况。同时，它们均能实时记录急速升温或缓慢升降温的过程，为工艺诊断提供完整的温度变化数据。

TC Wafer

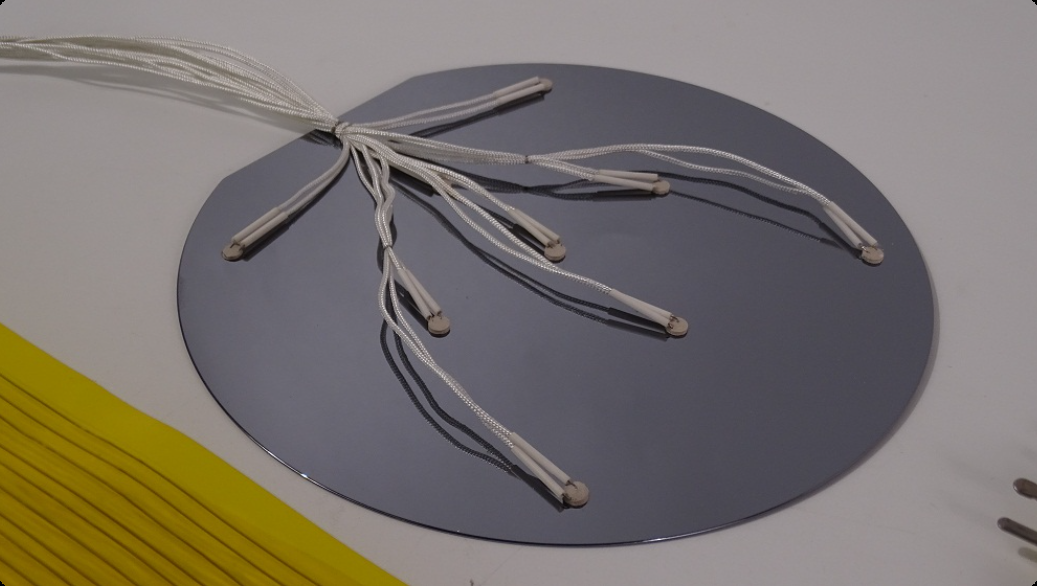

TC Wafer（热电偶晶圆） 是一种将高精度温度传感器直接镶嵌于晶圆表面特定位置的测温系统，能够实现对晶圆表面温度的实时精确测量。

工作原理与结构特点：TC Wafer 的核心工作原理基于塞贝克效应——当两种不同金属导体在晶圆表面形成结点时，结点与参考结点间的温度差会产生可测量的微电势差，通过精确测量该电势差可反推出实时温度。这种接触式测量方式消除了热辐射干扰，在真空和等离子体环境中仍能保持测量精度。TC Wafer 的基底通常采用与量产晶圆相同的材料，如硅、蓝宝石或碳化硅，以确保热膨胀系数匹配。其传感器网络以热电偶阵列形式分布，常见类型包括 K 型、N 型、E 型、T 型及 R/S 型，其中 K 型最常用，结点线径仅 0.127-0.254mm。信号传输系统包含耐高温电缆和真空贯通带，确保在超高真空及极端温度条件下信号稳定传输。

关键技术参数与应用场景：TC Wafer 的最大优势在于耐高温，从室温到 1200℃ 以上均可工作，精度通常为 ±1℃，高精度可达 ±0.1℃。其响应速度快，能够捕捉微秒级的瞬态温度变化。在快速热处理（RTP/RTA）工艺中，晶圆边缘温度常比中心低 20-50°C，TC Wafer 可帮助工程师将晶圆内温度均匀性控制在 ±3°C 以内。在薄膜沉积工艺（CVD/PVD/ALD）中，TC Wafer 能够实时反馈基座温度与晶圆实际温度的差异，指导优化静电卡盘设计或氦背冷压力参数。此外，TC Wafer 还广泛应用于光刻工艺中的曝光后烘烤、蚀刻工艺、离子注入后退火、氧化扩散等热驱动工艺中。

RTD Wafer

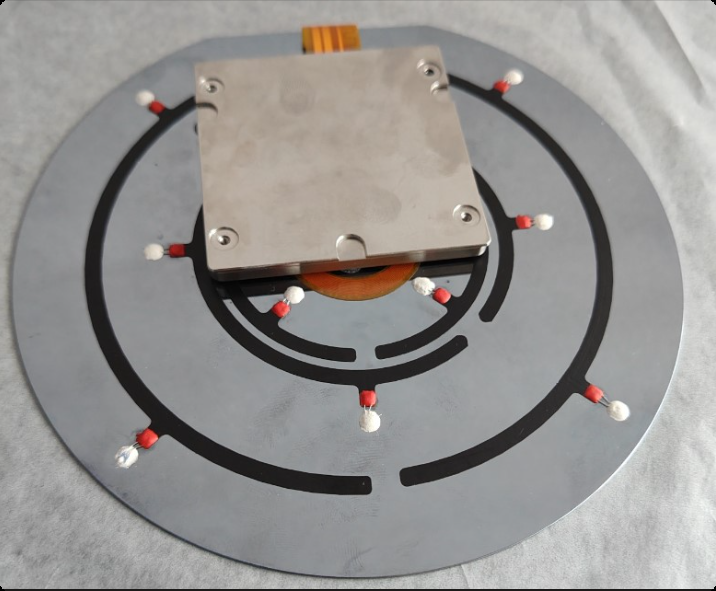

RTD Wafer（电阻温度检测器晶圆） 是一种采用特殊加工工艺将 RTD 温度传感器嵌入晶圆表面特定位置的高精度温度测量装置。

原理与结构组成：RTD Wafer 的工作原理基于金属电阻随温度变化的特性。铂金属的电阻值会随着温度升高而呈现可重复、可预测的线性增加，通常采用铂薄膜电阻作为测温元件，常见规格为 Pt100 或 Pt1000，电阻温度系数为 0.00385。通过四线制电阻测量方式可消除引线电阻误差。其基本结构包括：基底晶圆（硅片、蓝宝石或碳化硅等）、薄膜铂电阻元件（通过溅射或蒸发工艺沉积）、绝缘层与封装材料、聚酰亚胺涂层引线系统以及数据采集模块。

性能优势与典型应用：RTD Wafer 在中低温高精度控制方面表现突出，温度范围为 -80℃ 至 350℃，精度通常可达 ±0.5℃，精密级产品甚至优于 ±0.05℃，温度分辨率达 0.01℃。相比热电偶，RTD 传感器在长时间运行中能保持初始精度，提供出色的测量重复性。在光刻与涂胶显影系统中，RTD Wafer 用于监测 90°C 至 120°C 烘烤温度，确保光刻胶溶剂均匀挥发。在原子层沉积（ALD）工艺中，±0.05°C 精度可确保每周期薄膜厚度精确可控。它还用于晶圆探针台测温、静电卡盘与加热盘校准、薄膜沉积工艺 监控以及设备鉴定与工艺验证等场景。

信号传输方式的差异

TC Wafer 多为有线传输，通过从晶圆边缘引出的耐高温线缆实时传出信号。这种方式简单可靠，但线缆可能会限制晶圆的高速旋转或对腔室气流产生微小干扰。RTD Wafer 则有线和无线方案都很成熟，特别是在复杂的刻蚀腔室内，内置蓝牙等模块的无线 RTD 晶圆可以完全自由地旋转运动，避免线缆的束缚和干扰。有线 RTD Wafer 支持高真空环境（至 10⁻⁷ Torr），测温持续时间理论上无限；无线 RTD Wafer 单次充电约 60 分钟，厚度小于 5mm，更适合紧凑腔体。

选型参考

在实际工作中，选择 TC Wafer 还是 RTD Wafer 主要由工艺温度决定。对于高温工艺（>350°C），应选择 TC Wafer，它能够耐受极端温度环境。对于中低温高精度工艺（<350°C），应选择 RTD Wafer，其精度更高，数据更值得信赖。若存在特殊需求，如需要无线测温，则可选择无线 RTD Wafer。你的工艺腔体是否对气流扰动极度敏感？是否需要晶圆在测量时高速旋转？这些问题往往直接决定了有线与无线的取舍。

此外，选型时还需考虑测温点数、晶圆尺寸以及是否需要真空兼容等具体条件，不妨结合 系统设计 的思维，从整体工艺需求出发进行权衡。
