原子层沉积(ALD)原理与工艺流程：芯片制造的原子级精确控制之道

在半导体制造领域，器件尺寸的持续微缩对薄膜沉积技术提出了极高要求。原子层沉积（Atomic Layer Deposition，简称 ALD）作为一种可实现原子级精度控制的薄膜制备技术，已成为先进芯片制造中不可或缺的关键环节。本文将深入解析 ALD 的工艺流程与核心原理，探讨其在纳米时代的重要价值。

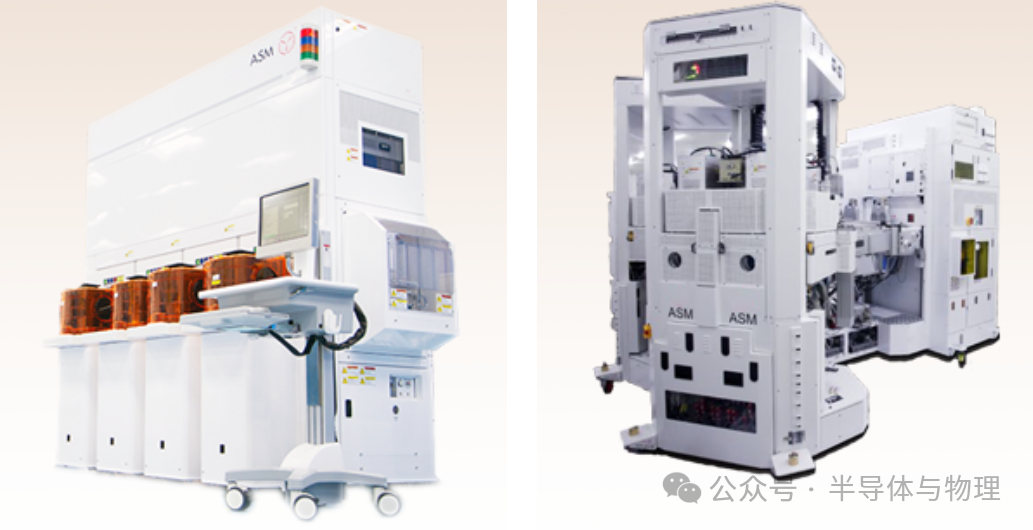

一、ALD 工艺流程：四步构建一个原子层

ALD 的工艺流程如同精密的分子“积木”搭建，通过严格的顺序控制，确保每次循环只在基底表面沉积一个原子层厚度的薄膜。其基本步骤如下：

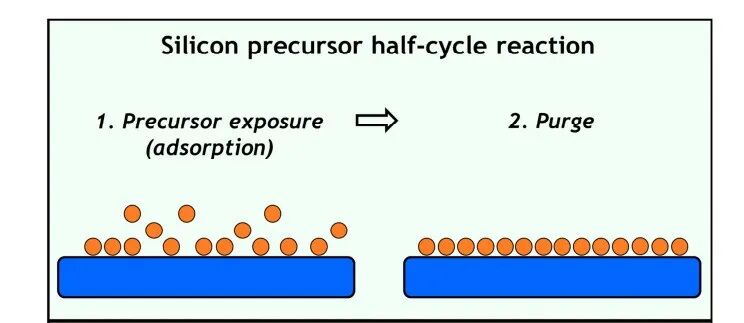

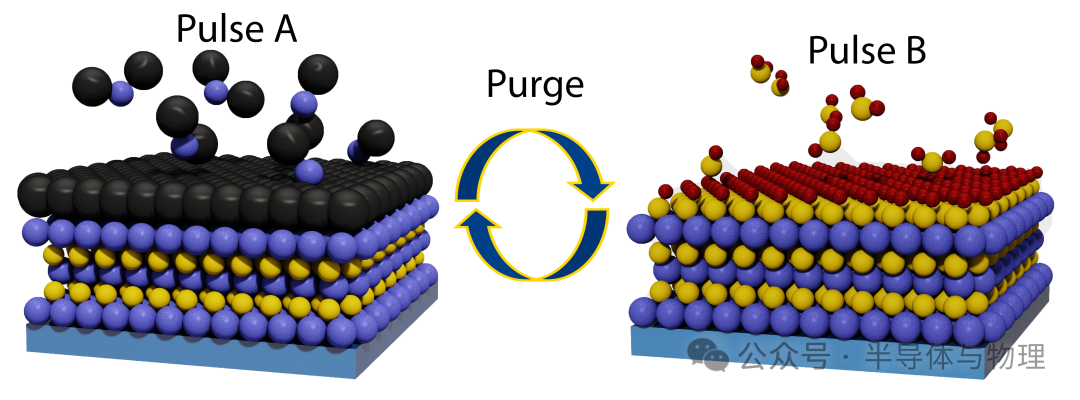

1. 前驱体脉冲 A
   ALD 过程始于向反应腔室通入第一种前驱体气体或蒸汽。这些前驱体分子含有目标沉积材料所需的化学元素，并有选择性地与晶圆表面的活性位点发生化学吸附，直至表面饱和形成一层致密的分子层。

2. 惰性气体吹扫
   随后，向腔室内通入高纯惰性气体（如氮气或氩气）进行吹扫。这一步的目的是将腔室中过量未反应的前驱体分子以及反应产生的气相副产物彻底清除，为下一步反应提供一个洁净的基底表面。

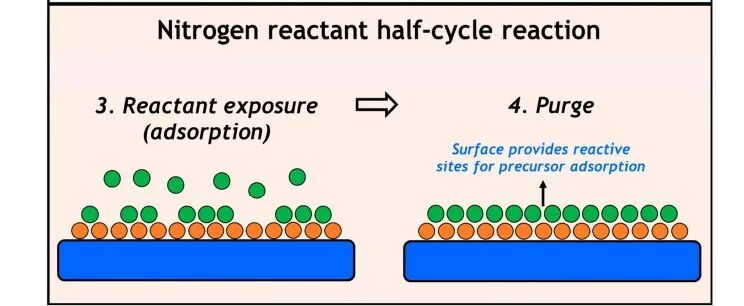

3. 前驱体脉冲 B
   吹扫完成后，引入第二种前驱体气体。它将与晶圆表面已吸附的第一前驱体层发生化学反应，生成我们所需的固态薄膜材料。这个反应具有独特的自限制性——一旦表面所有可用活性位点被消耗，反应即刻停止。

4. 再次惰性气体吹扫
   最后，再次通入惰性气体，将反应残余物和过量的第二前驱体带离晶圆表面，使表面恢复至准备好进入下一循环的状态。

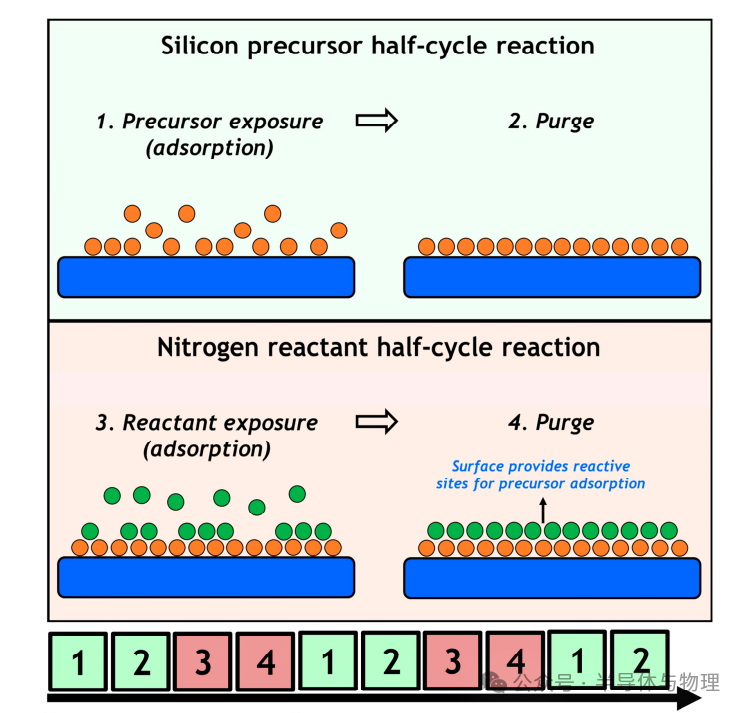

以上四个步骤构成了一个完整的 ALD 沉积循环，每次循环结束后，基底上便精准地增加了一到两个原子层厚度的薄膜。你可能会问，如此缓慢的逐层生长，如何满足量产需求？答案就在于对循环次数的精确控制。工程师只需设定循环次数，就能以原子级别的精度，生长出预期厚度的薄膜。

二、独一无二的自限制反应机制

ALD 技术的核心灵魂在于其“自限制表面反应”。在每个半反应中，前驱体分子只会与基底表面的特定活性位点发生作用，一旦这些位点被全部占据，即便腔室内还有过量前驱体，后续的吸附过程也会戛然而止。

这种机制带来了两大颠覆性优势：

• 无与伦比的均匀性：无论在晶圆的中心还是边缘，薄膜厚度都高度一致。

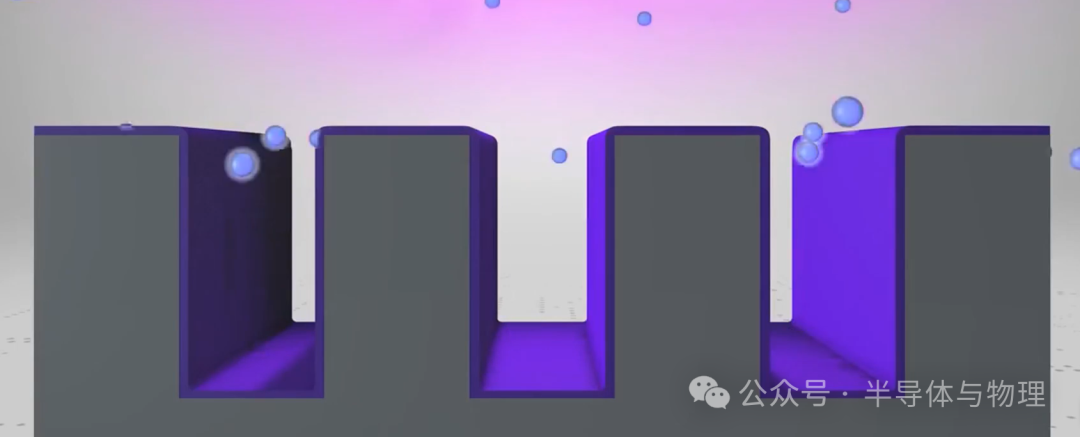

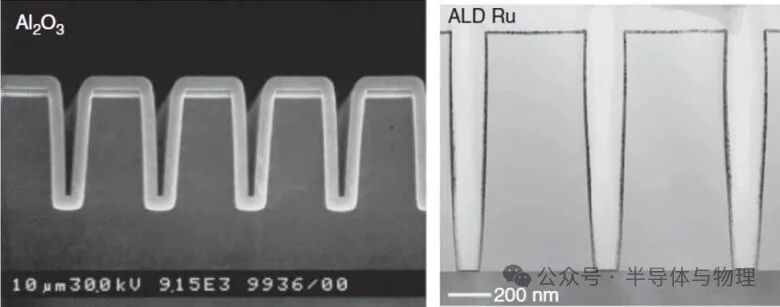

• 完美的阶梯覆盖率：即便在最复杂的三维沟槽结构中，薄膜也能像一层完美的皮肤一样，紧贴在每个角落。下面的电子显微镜图像清晰地展示了这一点。

三、ALD 在半导体制造中的关键应用

凭借其原子级别的控制力，ALD 在现代芯片制造的多个关键环节扮演了重要角色：

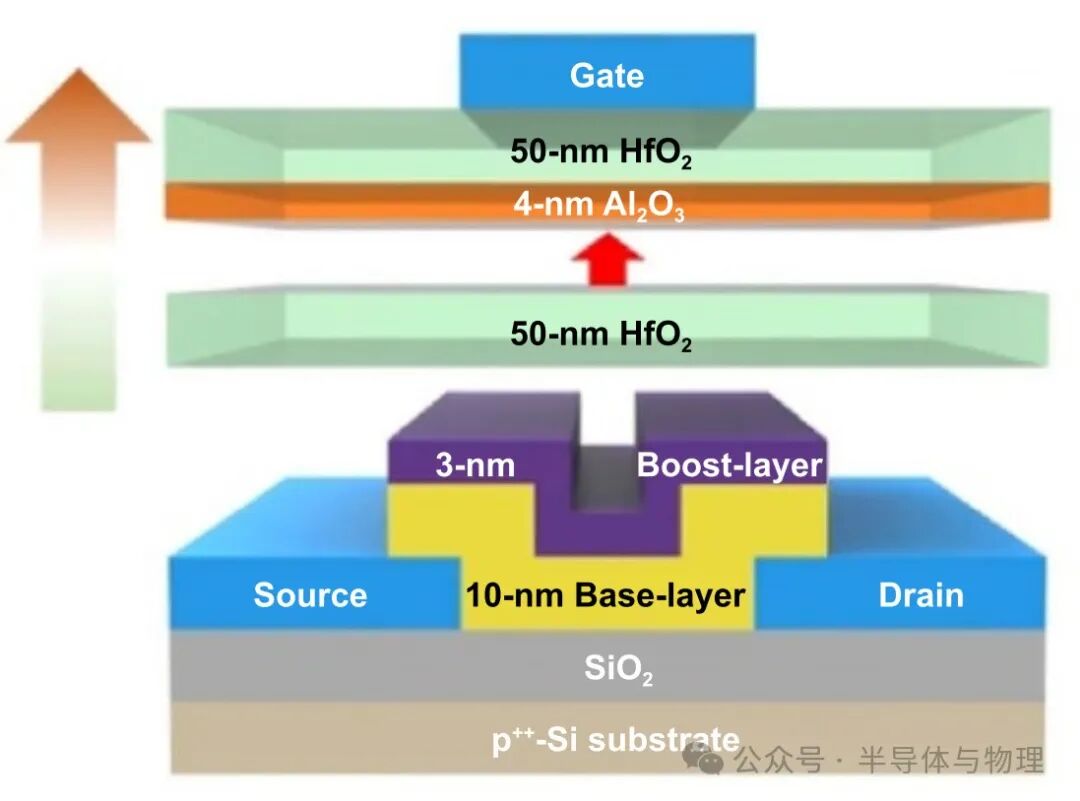

• 高-k 栅介质沉积
  在 45nm 制程节点后，传统的二氧化硅栅氧层因量子隧穿效应而失效。业界转而采用氧化铪（HfO₂）等高介电常数（High-k）材料，而 ALD 是沉积这类超薄、超均匀栅介质层的标准方案。



• 金属栅极工程
  用于沉积氮化钛（TiN）、氮化钽（TaN）等功函数金属，这些材料的厚度和成分均匀性对晶体管的开关速度和阈值电压至关重要。

• 互连阻挡层与衬垫层
  在铜互连中，需要超薄的钽/氮化钽阻挡层来防止铜原子扩散入低-k 介质层，ALD 工艺能够在深宽比极高的通孔中实现这一目标。

• 三维结构填充
  在 FinFET 和 3D NAND 等三维堆叠结构中，ALD 被用于精确填充高深宽比的沟道与沟槽，是实现更高集成度和存储密度的基石。

原子层沉积技术以其近乎“偏执”的精确度和均匀性，为半导体制造业带来了范式转移。它使得工程师们能够在原子尺度上“精雕细琢”，构建出性能前所未有的电子器件，持续推动着信息技术遵循摩尔定律的轨迹向前演进。可以预见，随着制程工艺向 2nm 及更先进节点迈进，ALD 技术将扮演比今天更为核心的战略角色。在技术文档库中，你也可以找到更多关于先进工艺节点制造流程的深度资料。
