Overlay 网络：Geneve vs. VXLAN
核心观点：Geneve 并非 VXLAN 的简单“替代品”，它的诞生是为了解决 VXLAN、NVGRE 等传统协议扩展性僵化的问题，本质上是一个可编程的 Overlay 框架。它利用 TLV（类型-长度-值）结构，将网络虚拟化从“固定功能”推向“按需定制”，成为构建下一代云网络和 SDN 的理想数据平面。
一、为什么需要 Geneve？—— VXLAN 的三大局限
1. 头部字段固定，无法携带新元数据
| 协议 |
头部结构 |
扩展能力 |
| VXLAN |
固定 8 字节（含 24-bit VNI） |
❌ 无法新增字段 |
| NVGRE |
固定 GRE + 24-bit VSID |
❌ 同上 |
| Geneve |
可变长 TLV 选项 |
✅ 无限扩展 |
💡 痛点场景：
- 需要在隧道中传递 安全策略标签（如 Cisco SGT）
- 需要支持 多租户 QoS 标记
- 需要嵌入 服务链路径信息（Service Chaining）
VXLAN 对这些需求无能为力，而 Geneve 可以原生支持！
2. 厂商锁定风险
- VXLAN 被思科/VMware 主导，NVGRE 被微软绑定 → 生态割裂
- Geneve 由 IETF 标准化（RFC 8926），获得了 Linux 内核、OVS、Juniper、阿里云等广泛支持 → 开放生态
3. 控制平面耦合
- VXLAN 依赖组播或 EVPN，难以适配新型控制器（如 Kubernetes CNI）
- Geneve 与控制平面解耦：任何控制器都可以定义自己的 TLV 来实现功能
二、Geneve 核心原理：TLV 驱动的可扩展封装
1. Geneve 数据包结构
+-------------------+------------------+------------------+
| Outer Ethernet | Outer IP | Outer UDP |
| (物理网络) | (Underlay) | (目的端口 6081) |
+-------------------+------------------+------------------+
| Geneve Header | Variable Options | Original Frame |
| (含 24-bit VNI) | (TLV 格式) | (租户二层帧) |
+-------------------+------------------+------------------+
2. Geneve 固定头部（8 字节）
| 字段 |
长度 |
说明 |
| Version |
2 bit |
版本（当前为 0） |
| Options Length |
6 bit |
TLV 选项总长度（单位 4 字节） |
| Flags |
8 bit |
O/C 位（优化处理） |
| Protocol Type |
16 bit |
内层协议类型（如 0x0800=IPv4） |
| VNI |
24 bit |
虚拟网络标识符（同 VXLAN） |
| Reserved |
8 bit |
保留 |
3. TLV 选项（可变长）
+----------+----------+------------------+
| Type | Length | Value |
| (16 bit) | (8 bit) | (可变) |
+----------+----------+------------------+
- Type：定义元数据类型（如
0x0100=安全标签，0x0200=QoS 策略）
- Length：Value 的长度（字节）
- Value：实际的元数据内容（如 SGT=0x1234）
✅ 优势：
- 按需启用：不需要的 TLV 可以不添加，避免不必要的带宽浪费。
- 向后兼容：旧设备可以忽略未知的 TLV，实现网络的平滑升级。
三、Geneve vs VXLAN：关键特性对比
| 特性 |
VXLAN |
Geneve |
| 标准化 |
RFC 7348 |
RFC 8926（更新、更开放） |
| 头部扩展性 |
固定 |
TLV 可变长 |
| UDP 端口 |
4789 |
6081（IANA 分配） |
| 硬件支持 |
广泛（主流交换机） |
新一代芯片（如 Broadcom Trident4） |
| 云平台采用 |
AWS/Azure/阿里云早期 |
OpenStack/OVN/K8s 新方案 |
| 控制平面耦合 |
强（依赖 EVPN/组播） |
弱（适配任意控制器） |
💡 关键洞察：
- VXLAN 像是“功能手机”：打电话、发短信基本够用，但无法安装新的 APP。
- Geneve 则是“智能手机”：可以通过 TLV “安装应用”（安全、QoS、服务链等），灵活应对未来需求。
四、Geneve 实战：在 OVN（Open Virtual Network）中的应用

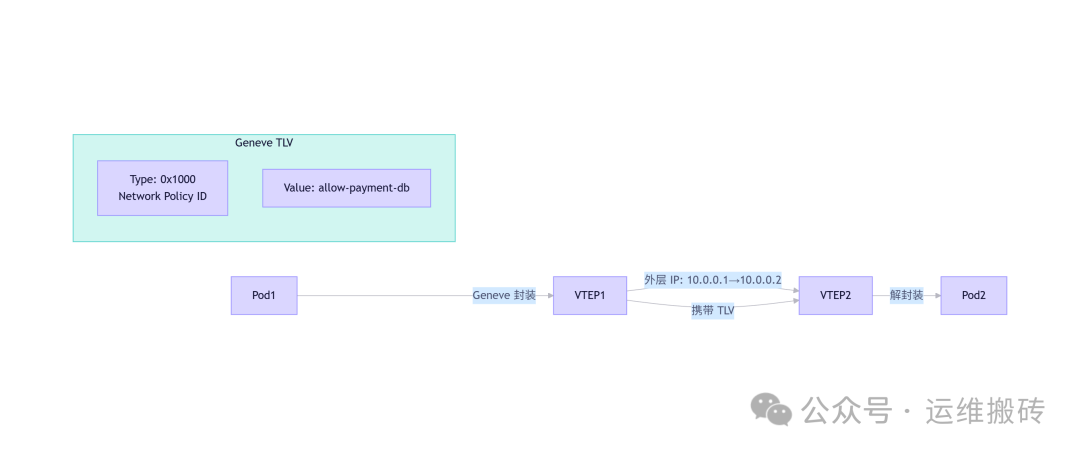

场景：Kubernetes 网络策略通过 Geneve TLV 传递
工作流程：
- OVN 控制器 为 Pod1 到 Pod2 的流量分配网络策略标签
allow-payment-db。
- 源 VTEP 在 Geneve 头部添加 TLV：
Type=0x1000, Length=18, Value="allow-payment-db"
- 目的 VTEP 解析 TLV → 应用对应的网络策略（例如，放行访问 3306 端口）。
✅ 价值：
- 策略随流量流动：无需依赖集中式的防火墙进行策略检查。
- 微秒级策略生效：比通过 API 调用控制器进行策略匹配要快上百倍。
五、Geneve 性能优化：如何避免 TLV 开销？
1. O 位（Optimization Bit）
- 当 TLV 仅用于转发决策（而非终端处理）时，可以置位 O=1。
- 中间设备（如负载均衡器）可以跳过对这些 TLV 的解析，从而降低处理延迟。
2. C 位（Critical Bit）
- 当某个 TLV 必须被处理（否则应丢弃数据包）时，置位 C=1。
- 确保关键策略不会被中间设备忽略。
3. Linux 内核加速
六、Geneve 在云厂商与平台中的落地
1. 阿里云
- 产品：云企业网（CEN）+ 专有网络（VPC）。
- 应用：在跨地域 VPC 互通时，使用 Geneve TLV 携带路由策略标签。
- 优势：相比 VXLAN，可减少约 15% 的控制平面开销。
2. OpenStack OVN
- 默认隧道协议：Geneve（已取代 VXLAN）。
- 原因：
- 支持 ACL 策略内嵌（通过 TLV）。
- 与 OVN 南北向 API 无缝集成。
3. Kubernetes CNI
- 插件：OVN-Kubernetes、Antrea。
- 场景：
- 将 NetworkPolicy 转换为 Geneve TLV 下发。
- 在 Service Mesh 场景中，携带 Envoy 等边车代理的标签信息。
七、Geneve 的挑战与未来
1. 当前挑战
| 挑战 |
说明 |
| 硬件支持滞后 |
老旧交换机可能需软件转发，导致性能下降 |
| 调试复杂 |
Wireshark 等工具需要加载特定的 TLV 解码插件 |
| 标准碎片化 |
各厂商可能自定义 Type 值，存在互操作性风险 |
2. 未来方向
- IETF 统一 TLV 注册：建立公共的 Type 编号池，避免冲突。
- DPU 硬件卸载：利用 SmartNIC/DPU 直接处理 Geneve TLV，提升性能。
- 与 SRv6 融合：探索用 Segment Routing 替代外层 IP，实现更灵活的路径控制。
结语：Geneve 是 Overlay 网络的“乐高底板”
“VXLAN 告诉你‘能做什么’，Geneve 让你‘想做什么就做什么’。”
Geneve 的设计目标不是为了取代 VXLAN，而是为云原生、零信任、服务网格等新兴场景提供一个可编程的数据平面。当你的网络需求超越了基本的“隔离”，开始走向“智能”与“策略随行”时，Geneve 可能就是那把关键的钥匙。
最后用一句话概括：
“在云网络的进化树上，VXLAN 是坚实的枝干，而 Geneve 是正在绽放的新花。”
附：快速实验指南
-
在 Linux 上创建 Geneve 接口：
# 创建 Geneve 接口（VNI=1000，对端IP 10.0.0.2）
ip link add geneve0 type geneve id 1000 remote 10.0.0.2 dstport 6081
ip link set geneve0 up
-
使用 Wireshark 抓包分析：
- 过滤条件：
udp.port == 6081
- 建议安装 Geneve TLV 解码插件 以便查看详细的 TLV 信息。
-
延伸学习资源：
- RFC 8926: Geneve Protocol Specification
- OVN Architecture Documentation (Focus on Geneve)
以上就是对 Geneve 和 VXLAN 的深度对比分析。在实际的云网络和 SDN 架构选型中，理解两者在可扩展性与控制平面耦合度上的本质区别至关重要。如果你在 TCP/IP 或具体的网络虚拟化实践中遇到其他问题，欢迎在 云栈社区 与大家一起交流探讨。
|
