车联网远程解锁实战：剖析NFC中继攻击原理与防御措施

免责声明：  本文仅用于技术交流与安全研究，文中涉及的漏洞复现均在授权环境下进行。请勿利用文中技术进行非法活动，否则后果自负。

上个月，我参与了一款尚未上市车型的车联网安全评估项目。测试期间，我们成功利用中继攻击（Relay Attack）实现了对车辆的远程解锁。虽然当时复现了漏洞，但对底层的NFC通信细节，特别是APDU数据交换的逻辑理解尚浅。为了真正吃透其原理，本文将结合那次实战经验，对车联网数字钥匙场景下的NFC通信逻辑与中继攻击进行一次系统性复盘。

了解NFC：不仅仅是支付

提起NFC（近场通信），大家首先想到的可能是公交卡、手机支付。但事实上，它也是当前车联网数字钥匙的主流实现技术之一。目前，主流车企（如特斯拉、比亚迪）的车机方案大多遵循 CCC（Car Connectivity Consortium） 规范。与简单的门禁卡不同，车规级NFC钥匙绝非仅靠匹配UID（唯一标识符）来工作，其内部包含了一套完整的双向权限验证流程。

NFC是一种基于13.56MHz RFID技术发展而来的近场通信技术，典型通信距离小于10厘米（实际有效距离通常在4厘米左右）。它主要有三种工作模式：

1. 卡模拟模式（Tag/Card Emulation）：设备模拟成一张NFC卡片，例如手机中的数字钥匙或实体NFC卡。
2. 读卡器模式（Reader/Writer）：设备主动发射射频场（RF Field），为附近的卡片供电，并发送指令、接收响应。车辆端的NFC模块通常工作在此模式。
3. 点对点模式（P2P）：两个NFC设备之间直接交换数据。

NFC通信的交互逻辑

车与钥匙（手机或卡片）之间的NFC通信并非简单的“碰一下”，而是一个分阶段的协议握手过程。

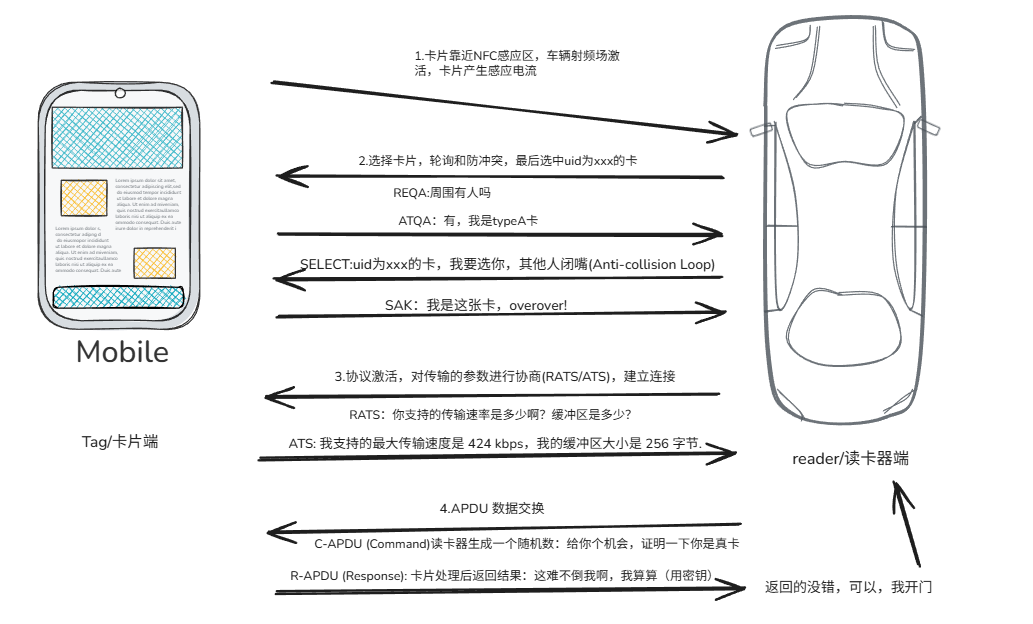

上图清晰地展示了一次完整的NFC交互流程：

1. 激活：卡片靠近车辆NFC感应区，车辆产生的射频场激活卡片，为其供电。
2. 选择与防冲突：车辆（读卡器）发出轮询指令，通过 REQA、ATQA、SELECT、SAK 等一系列命令，在多个可能存在的卡片中选中目标UID，并建立独占通信。
3. 协议激活：双方协商通信参数，例如传输速率、缓冲区大小（通过 RATS/ATS 命令）。
4. APDU数据交换：这是核心的安全认证阶段。读卡器发出指令（C-APDU），卡片进行处理（通常涉及密钥运算）后返回响应（R-APDU）。只有响应验证通过，车辆才会执行开锁动作。

什么是NFC中继攻击？

理解了标准交互流程，中继攻击的概念就很好理解了。简单说，就是“接力”并延长本应超短距离的通信信号。

正常情况下，通信链路是：合法钥匙（Tag1） <-> 车辆读卡器（Reader1），距离极近。

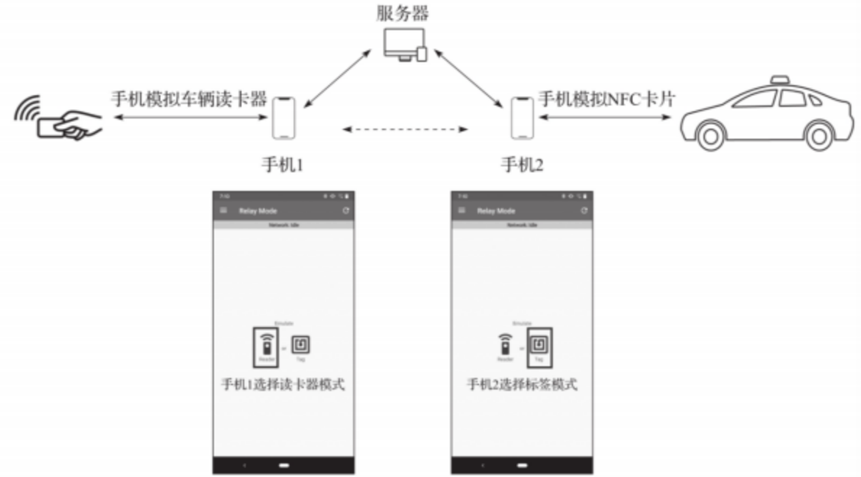

中继攻击则通过额外设备，将这条链路“拉长”：合法钥匙（Tag1） <-> 攻击设备A（Reader2） <-> [中继服务器] <-> 攻击设备B（Tag2） <-> 车辆读卡器（Reader1）。

攻击者需要两部手机：一部（手机1）模拟读卡器（Reader2）靠近合法钥匙；另一部（手机2）模拟卡片（Tag2）靠近车辆。两者通过网络（服务器）实时转发所有NFC通信数据。这样一来，即使钥匙和车辆相隔很远，系统也会认为钥匙就在车旁。

设想一个高危场景：车主在餐厅就餐，手机放在桌上，车辆停在门外停车场。两名攻击者协同作案，一人靠近车辆，另一人靠近手机，通过中继攻击在几秒内即可解锁并启动车辆，威胁极大。

NFC中继攻击实践复现

为了深入研究，我们可以搭建环境进行授权测试。你需要准备：两台支持NFC并已安装特定框架（如Xposed）的安卓手机、一台作为服务器的电脑。

所需工具：

• 手机App: NFCGate (GitHub: nfcgate/nfcgate)
• 服务端: NFCGate Server (GitHub: nfcgate/server)

复现步骤：

1. 搭建服务器：在电脑上启动热点，让两台手机连接。运行下载的 server.py 脚本，服务端会开始监听特定端口。

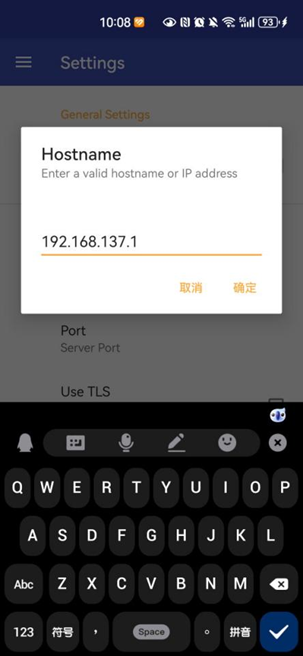

2. 配置客户端：在两台手机的NFCGate应用设置中，填入电脑（服务器）的IP地址和端口号（默认为5566）。

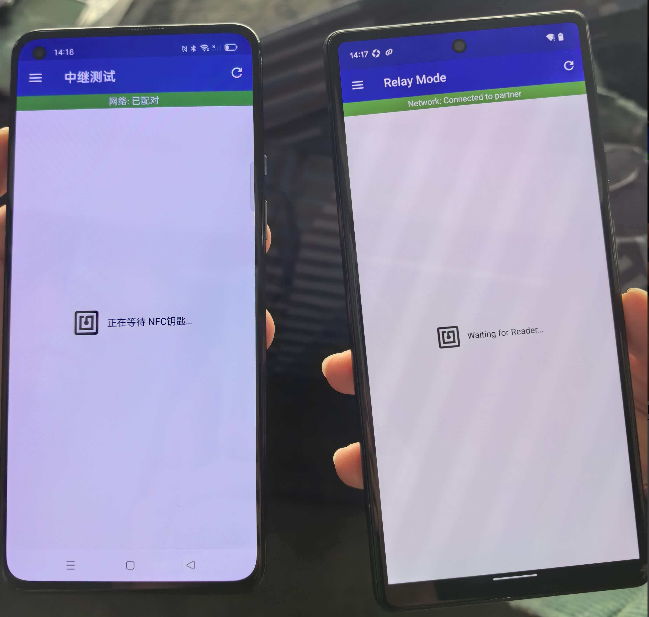

3. 启动中继：在NFCGate主界面选择“Relay Mode”功能。一台手机设置为 Tag（卡模拟） 模式，另一台设置为 Reader（读卡器） 模式。两者成功连接到服务器后，界面会显示连接状态。



4. 实施攻击：将设置为 Reader 模式的手机靠近合法钥匙（如车主手机），将设置为 Tag 模式的手机靠近车辆NFC感应区。此时，中继链路建立，通信数据开始转发。如果车辆被成功解锁，则证明中继攻击复现成功。

5. 分析数据：攻击过程中，应用会记录所有交互的APDU数据包，这是学习通信逻辑的关键。通过对这些数据进行逆向分析，可以理解认证流程。



关键APDU数据解析：

从日志中，我们可以看到诸如 90 00、6A 82 这样的状态码。它们是理解通信结果的关键：

C-APDU (读卡器发出的指令):
00 A4 04 00 ...  <-- Select File (标准指令，选择应用)
80 / 84 开头： 行业标准或私有指令 (Proprietary / GlobalPlatform)

R-APDU (卡片回复):
6A 82           <-- File Not Found (文件未找到)
90 00           <-- Success (成功)

90 00 这个状态字（SW1 SW2）代表成功，通常在认证通过的最后一条响应中出现。了解APDU的结构有助于我们更深入地分析：

C-APDU 结构（读卡器 -> 卡片）：

必须部分 (Header)				可选部分 (Body)
CLA	INS	P1	P2	Lc	Data	Le
指令类别	指令码	参数1	参数2	后续数据长度	数据域	期望响应长度

R-APDU 结构（卡片 -> 读卡器）：

可选部分 (Body)	必须部分 (Trailer)
Data	SW1 SW2
响应数据	状态字

如何防御NFC中继攻击？

中继攻击的本质是破坏了“近场”通信的距离前提。因此，防御的核心思路是引入距离或时延验证。

1. UWB（超宽带）技术：这是目前最有效的解决方案之一。UWB能够进行厘米级精度的测距，通过计算信号的飞行时间（ToF）来判断设备与车的真实距离。中继攻击引入的网络延迟会远大于真实物理传输时间，从而被系统识别并拒绝。
2. 严格的时序限制：在NFC通信协议层进行加固。
   • 设定极短的帧等待时间（FWT），例如要求卡片必须在20毫秒内响应。
   • 禁用等待时间扩展（WTX）指令，防止攻击者通过请求加时来掩盖网络延迟。
3. 多因素认证（MFA）：结合生物特征（如指纹、人脸识别）或车内蓝牙/PKE（被动无钥匙进入）的二次确认。即使信号被中继，攻击者也无法提供第二重认证因子。
4. 运动传感器检测：在智能钥匙或手机钥匙应用中集成行为检测。例如，钥匙在静止一段时间后自动进入休眠状态，只有当加速度计检测到被拿起或移动时，才唤醒NFC功能。这让放置在桌上的手机难以被远距离利用。

对于汽车安全研发人员和相关领域的安全研究者而言，理解NFC中继攻击的原理与实现，是构建更坚固车联网安全防护的起点。希望本文的分享，能为大家在云栈社区的技术交流中提供一些有价值的参考。
