嘉立创EDA面板设计实战：文字添加、3D预览与图层管理

添加文字与图案元素

根据面板的功能需求，接下来需要添加文字标识并调整其填充颜色。嘉立创EDA支持导入常规图片以及可无损缩放的矢量SVG格式文件。例如，教程示例中的播放按钮图标就是使用SVG文件实现的。如果你需要为面板界面寻找精美的图标，建议搜索“开源图标”来获取免费的SVG资源。

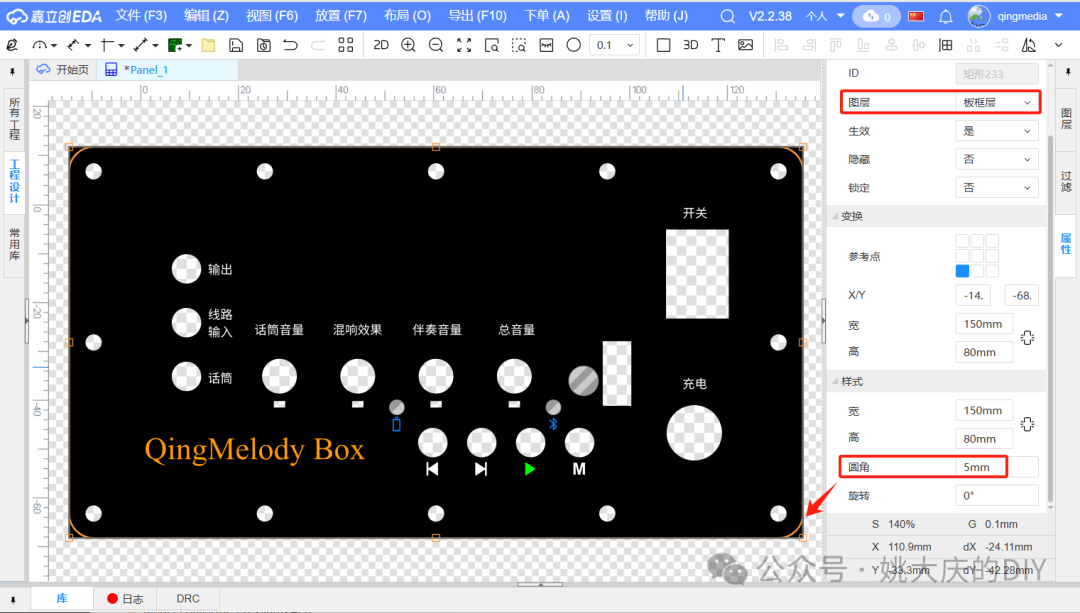

所有元素放置完毕后，最后一步是选中板框，为其设置一个半径为5mm的圆角，具体操作效果如图4-6-27所示。

图4-6-27 设置板框圆角

预览3D设计效果

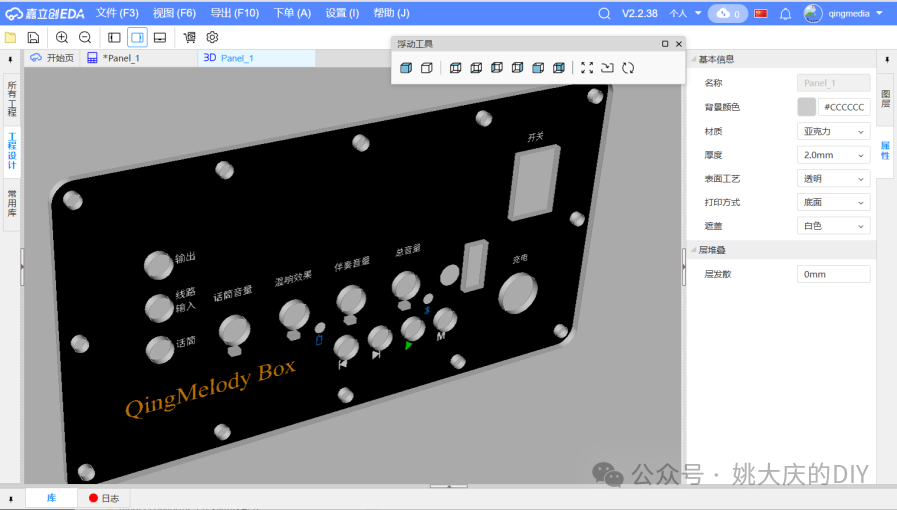

与常规的PCB设计流程类似，完成的面板设计也可以进行3D效果预览。只需点击工具栏上的“3D”图标，即可查看面板的三维形状，如图4-6-28所示。你还可以在右侧的“基本信息”面板中，实时调整材质、厚度等参数，以观察不同的预览效果。

图4-6-28 预览面板3D设计效果

常见问题与解决方案

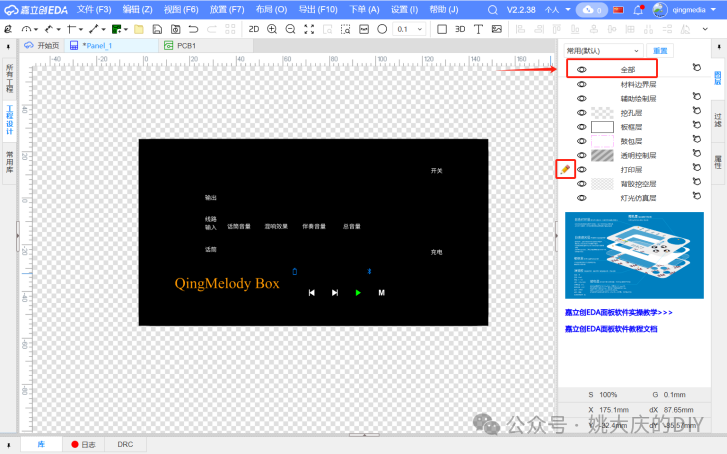

在操作过程中，你可能会遇到一个典型问题：明明设计好的面板孔洞，在视图里却突然“消失”了（如图4-6-30上图所示）。这通常不是因为文件损坏，而是视图层级设置的原因。

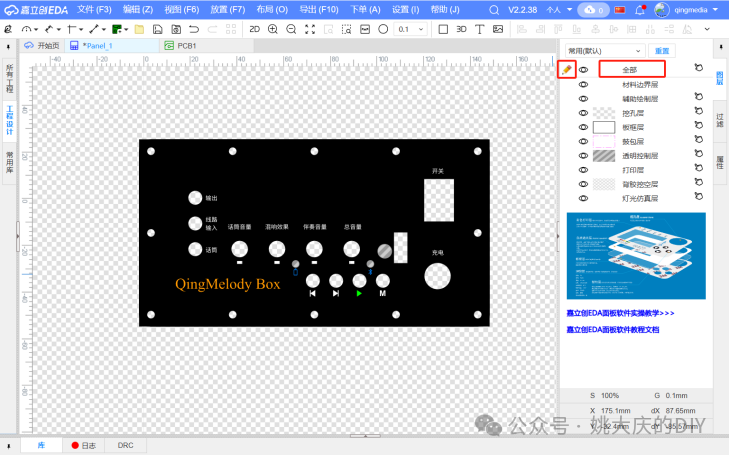

出现这种情况，很可能是因为当前视图处于“打印层”。你只需要点击图层管理区域的“全部”选项，系统就会显示包括挖孔层在内的所有图层，孔洞就会重新出现了（如图4-6-30下图所示）。这个小技巧能帮你快速找回“丢失”的设计元素。

图4-6-30 面板的孔不见了（上）、显示全部图层（下）

掌握从导入DXF到完成细节设计的整个流程，能极大地提升你在嘉立创EDA中进行创意实体产品设计的效率。希望这篇实战指南对你有帮助。如果你在面板制作或其他硬件设计中有更多心得，欢迎在云栈社区与大家交流分享。
