RK3588启动流程详解：从Bootloader加载内核到MMU开启的完整解析

最近面试嵌入式工程师时，我常问一个问题：按下电源键到内核跑起来，中间到底发生了什么？大部分人的回答都停留在“先运行Bootloader，再加载内核”的层面。

那么内核被加载到哪里了？是直接加载到RAM里吗？为什么不直接从Flash里运行？MMU又是什么时候打开的？设备树是什么时候加载的？当追问这些细节时，很多人就开始含糊其辞了。

其实这个启动流程看似简单，深入下去却有不少门道。今天，我就结合RK3588这款SoC，把这些细节给大家梳理清楚。

1. 芯片上电那一刻

当你按下电源键，芯片内部究竟在做什么？

首先，芯片的电源管理单元会完成初始化，系统时钟开始运行。紧接着，芯片会执行一段内置的ROM代码。这段代码是芯片出厂时固化在硅片里的，无法修改，我们通常称之为一级Bootloader或ROM Bootloader。

以瑞芯微的高端八核SoC RK3588为例，其上电时，内置ROM代码会执行以下操作：

1. 检测启动介质 — RK3588支持从eMMC、SD卡、SPI Flash等多种存储介质启动。ROM代码会按照预设的优先级逐个尝试检测。
2. 读取Bootloader — 从检测到的存储介质的特定位置（例如eMMC的第64个扇区）读取Bootloader镜像到片内SRAM中。
3. 校验和跳转 — 验证Bootloader镜像的校验和（如CRC32），验证通过后，跳转到SRAM中开始执行。

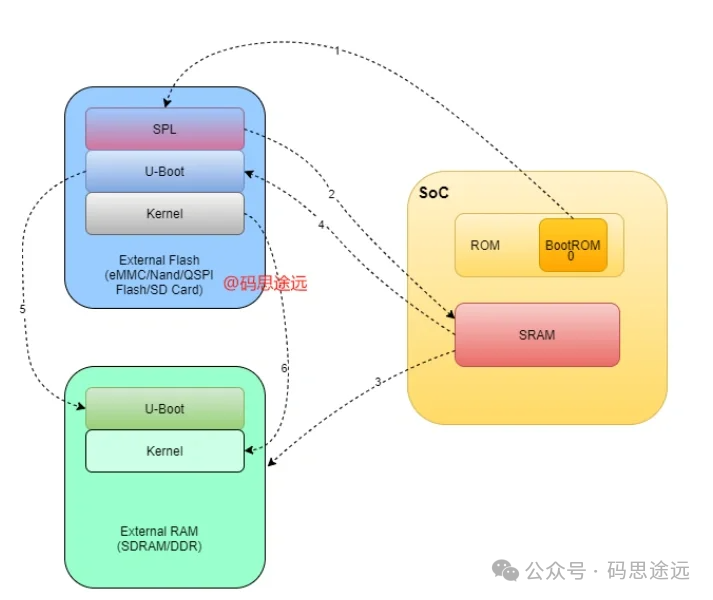

具体的流程可以概括如下：

RK3588启动流程（第一级）：

上电 → ROM代码执行
      ↓
检测启动介质（eMMC/SD卡/SPI Flash）
      ↓
从对应位置读取Bootloader（通常是U-Boot或Rockchip的miniloader）
位置通常是：
- eMMC: 第64个扇区开始（0x20000字节）
- SD卡: 第64个扇区开始
- SPI Flash: 0x8000偏移处
      ↓
校验CRC32
      ↓
跳转到RAM中执行第二级Bootloader

你可能会问，为什么不能直接把完整的U-Boot加载进来？原因在于RK3588的片内SRAM容量有限，通常只有几百KB，而一个功能完整的U-Boot镜像可能超过1MB。因此，瑞芯微设计了一个小型的miniloader先行启动，完成最基础的初始化（尤其是DRAM初始化），然后再由它去加载完整的U-Boot。

二级Bootloader（U-Boot）

U-Boot是嵌入式Linux领域最主流的Bootloader。一旦ROM Bootloader将其加载到RAM并跳转执行，U-Boot就正式接管了系统。

此时系统的状态是怎样的呢？CPU处于特权模式（例如ARM架构的SVC模式），MMU尚未开启，CPU使用物理地址直接访问内存。

以RK3588平台为例，U-Boot的启动流程大致分为几个阶段：

U-Boot启动时的主要工作流程：

1. 汇编阶段（board_init_f）
   ├─ 关闭中断和缓存
   ├─ 初始化CPU寄存器（栈指针、帧指针等）
   ├─ 检测CPU类型
   ├─ 初始化时钟（RK3588需要配置PLL频率）
   ├─ 初始化DRAM（对RK3588很关键，支持LPDDR4/LPDDR5）
   └─ 清空BSS段

2. 重定位阶段
   ├─ 计算U-Boot在RAM中的新位置
   ├─ 把U-Boot代码从eMMC/SD卡复制到RAM的高地址
   ├─ （RK3588上通常是0x4FFE0000附近）
   └─ 更新地址符号表

3. C语言阶段（board_init_r）
   ├─ 初始化串口（此时才能看到U-Boot启动信息）
   ├─ 初始化eMMC/SD卡驱动
   ├─ 初始化USB（用于USB烧写模式）
   ├─ 初始化网络（支持网络启动）
   └─ 加载内核和设备树

为什么要大费周章地初始化DRAM并重定位？ 以RK3588为例，其DRAM容量可达8GB。在DRAM初始化完成前，U-Boot的代码仍在eMMC中运行，读取速度可能只有几十MB/s。一旦DRAM初始化完成（这个过程通常需要几百毫秒），U-Boot就会执行重定位，将自己从低速存储介质搬移到高速的RAM高地址区域，此后代码执行速度就能达到GHz级别。这不仅为后续快速加载内核和设备树提供了条件，也提供了充足的缓存空间。

在RK3588的启动日志中，你通常会看到这样的信息，标志着DRAM初始化成功：

DDR Version 1.08 20221121
LPDDR4X, 2112MHz
BW=32 Col=10 Bk=8 CS0 Row=16 CS=1 Die BW=16 Size=4096M
...
U-Boot 2022.11-rk (Jan 20 2026 - 12:00:00)

Model: Rockchip RK3588 Evaluation Board
DRAM: 4 GiB

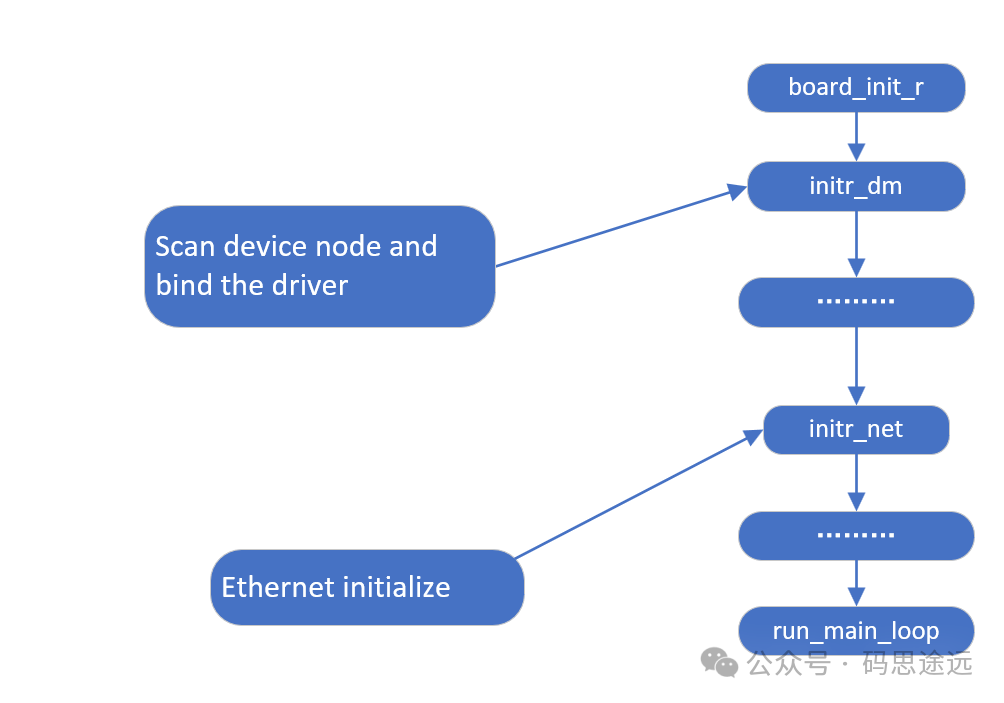

在 board_init_r 阶段，U-Boot会按顺序调用一系列初始化函数，其流程示意图如下：

图示流程简要说明：

• board_init_r：板级初始化主函数，按顺序执行所有初始化例程。
• initr_dm：初始化驱动模型，扫描设备树节点并绑定对应的驱动程序。
• initr_net：网络初始化，初始化板载的所有以太网接口。
• run_main_loop：执行U-Boot的主循环，等待用户输入命令或执行自动启动脚本。

加载设备树

一个关键问题：设备树文件（.dtb）是什么时候加载的？
答案是：在U-Boot阶段加载的。

设备树并非内核镜像的一部分，而是由Bootloader准备并传递给内核的一份“硬件配置清单”。内核启动时，会从Bootloader传递的参数中获取设备树在内存中的地址，然后进行解析。

在RK3588的典型系统中，U-Boot会从eMMC的固定布局中加载内核和设备树：

eMMC布局（RK3588典型配置）：

0x00000 ─────────────────────
         Bootloader (miniloader)
0x20000 ─────────────────────
         U-Boot镜像
0x80000 ─────────────────────
         环境变量（可选）
0x100000 ────────────────────
         内核镜像（Image或zImage）
0x400000 ────────────────────
         设备树 (rk3588-evb.dtb)
0x500000 ────────────────────
         根文件系统或其他

在U-Boot命令行中，手动启动的命令可能如下：

# U-Boot交互式命令（你可以手动输入这些）
load mmc 0 0x50000000 Image
load mmc 0 0x5f000000 rk3588-evb.dtb
bootm 0x50000000 - 0x5f000000

更常见的做法是在U-Boot环境变量 bootcmd 中配置自动启动命令：

bootcmd=load mmc 0 0x50000000 Image; load mmc 0 0x5f000000 rk3588-evb.dtb; bootm 0x50000000 - 0x5f000000

这背后涉及启动参数传递协议。在ARM平台上，通常遵循以下约定：

• X0寄存器：通常设置为0。
• X1寄存器：存储机器类型ID（Machine Type ID，较旧的启动方式使用）。
• X2寄存器：存储设备树在RAM中的起始地址（现代设备树启动方式）。

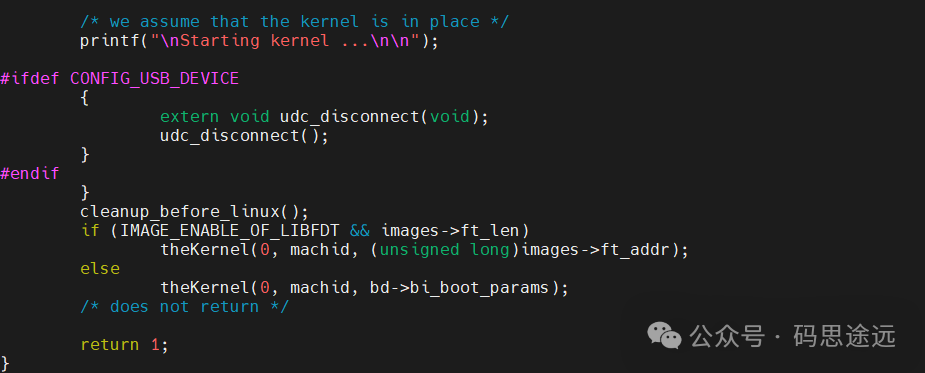

因此，当U-Boot即将跳转到内核入口点时，它必须确保这些寄存器的值被正确设置。内核启动后，其第一条指令就会读取X2寄存器，获得设备树地址（例如0x5f000000），并开始解析。

在U-Boot源码中，准备并传递这些参数的逻辑可能类似以下代码片段：

    setup_start_tag(bd);
    setup_memory_tags(bd);   // 设置内存信息
    setup_commandline_tag(bd, commandline);  // 设置kernel参数
    setup_initrd_tag(bd, initrd_start, initrd_end);  // 如果有initrd
    setup_end_tag(bd);        // 结束标记

就这样，设备树的地址通过预先约定好的寄存器传递给了内核。这也解释了为什么如果设备树文件损坏或地址传递错误，内核启动会立即失败——它根本无法找到描述硬件的“地图”。

MMU的开启时机

接下来是一个容易混淆的概念：MMU什么时候打开的？
答案是：在内核自身启动的早期阶段，具体是在进入C语言main函数之前。

更详细的过程如下：

内核入口（汇编代码）
    ↓
检查ATAGS或设备树，获取内存等信息
    ↓
初始化页表（在RAM中建立虚拟地址到物理地址的映射关系）
    ↓
开启MMU和缓存
    ↓
虚拟地址空间生效，所有内存访问都通过MMU转换
    ↓
跳转到C代码入口（内核start_kernel函数）
    ↓
初始化各种内核子系统

这里有一个至关重要的细节：在开启MMU的前后，程序计数器（PC）必须指向能连续执行的同一段代码。
假设内核被加载到物理地址0x10000000，但内核期望运行在虚拟地址0xC0000000。如果直接开启MMU，PC指向的物理地址0x10000000瞬间会经过MMU转换成另一个未知的虚拟地址，若该映射不存在，CPU就会立即出错。

因此，内核在开启MMU时，必须预先设置好一段恒等映射，即确保物理地址0x10000000映射到虚拟地址0x10000000。这样，在MMU开启的瞬间，即使CPU开始使用虚拟地址，它访问的0x10000000经过MMU转换后仍然指向原来的物理内存，代码得以继续执行。待MMU完全生效后，内核再切换到最终的、完整的虚拟地址空间映射。

这就是内核启动早期汇编代码看起来比较复杂的原因之一——它需要小心翼翼地处理物理地址与虚拟地址的过渡，确保执行流不会断裂。理解这个过程，对于操作系统底层开发和调试至关重要。

Initrd和Initramfs的作用

启动日志中有时会出现“Initrd”或“Initramfs”字样，它们又扮演着什么角色？

这是一个解决“先有鸡还是先有蛋”问题的巧妙设计。Linux内核启动后，需要加载驱动程序并挂载根文件系统。但问题来了：访问磁盘需要磁盘驱动，而驱动本身存放在磁盘的文件系统里。这就形成了一个循环依赖。

解决方案是：由Bootloader将一个压缩的临时根文件系统镜像（Initramfs）加载到内存中。内核启动初期，先解压并使用这个内存中的文件系统。在这个迷你环境里，内核可以加载必要的驱动（如磁盘控制器、文件系统驱动），然后才有能力去识别和挂载位于物理存储设备上的真正根文件系统。

流程示意：

Bootloader加载的内容：
1. 内核镜像 → 0x10000000
2. 设备树     → 0x18000000
3. Initramfs  → 0x18100000

内核启动：
1. 解压内核镜像
2. 开启MMU
3. 在Initramfs基础上启动，加载必要驱动
4. 挂载真正的根文件系统
5. 执行init进程

许多嵌入式系统启动时，在显示内核版本信息后有一段明显的停顿，通常就是内核在加载和初始化Initramfs中的各种驱动模块。

常见的启动问题与排查

在实际开发中，启动过程常常遇到各种问题。以下是几种典型情况及排查思路：

问题1：U-Boot启动卡住
这通常是DRAM初始化失败导致的。在RK3588上，若DRAM初始化失败，日志可能只打印到DDR初始化信息就停止了：

DDR Version 1.08 20221121
LPDDR4X, 2112MHz
BW=32 Col=10 Bk=8 CS0 Row=16 CS=1 Die BW=16 Size=4096M
... （此处卡住，无后续U-Boot提示）

可能原因：LPDDR4X/LPDDR5颗粒焊接或接触不良（对高频信号很敏感）、时钟配置错误（需检查编译生成的设备树或初始化代码）、电源供电不稳定。
排查方法：观察打印停止的位置。如果是在“DRAM init”之前就卡住，可能是更早的时钟或电源初始化问题。可以尝试在U-Boot早期代码中加入调试输出，或者使用JTAG进行单步调试。

问题2：内核启动后无控制台输出
这种情况多半是控制台串口未正确初始化。RK3588有多个UART，内核需要通过设备树或命令行参数明确使用哪一个作为控制台。

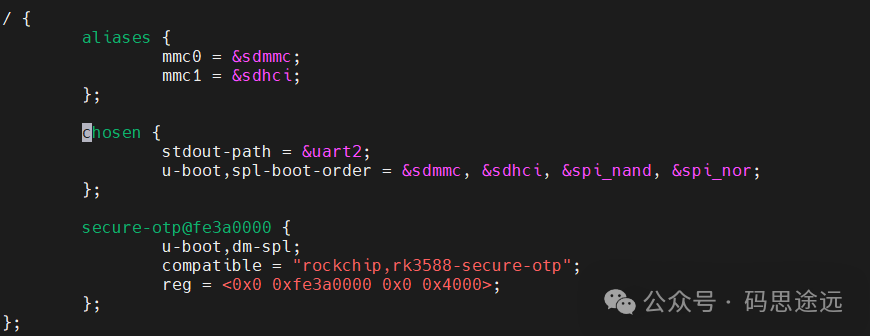

在RK3588的设备树中，关键配置通常包含在 chosen 节点和具体的UART节点中：

如果 stdout-path 指向的UART节点寄存器地址与硬件原理图不一致，或者该UART的引脚复用、时钟配置错误，内核就无法输出日志。
排查方法：仔细核对设备树中 chosen 节点的 stdout-path 属性，以及对应UART节点的 reg（寄存器地址）、clocks（时钟）、pinctrl（引脚控制）等配置是否与硬件设计相符。

问题3：Kernel panic
内核启动过程中发生崩溃，通常伴随类似以下错误：

[    0.123456] Unable to handle kernel NULL pointer dereference
[    0.123457] PC is at ...
[    0.123458] Call trace:

可能原因很多：MMU页表映射错误、Initramfs格式损坏、关键驱动初始化失败等。
对于RK3588，一些常见的Panic原因包括：

• 内存映射错误，特别是GIC（通用中断控制器）等关键外设的地址映射不对。
• GPU（Mali-G710）或NPU初始化失败。
• 板级特定驱动初始化失败。
  排查方法：仔细分析Panic打印的调用栈（Call trace），根据函数名定位出问题的驱动模块。可以在内核命令行中添加 quiet 参数减少无关输出，让错误信息更突出。

完整的启动时间线

最后，让我们以RK3588为例，串起从按下电源到进入Shell的完整时间线：

T=0ms       按下电源键
            ↓
T=1-5ms     RK3588内置ROM代码从eMMC读取miniloader到SRAM
            ↓
T=5-20ms    Miniloader初始化DDR（LPDDR4X或LPDDR5）
            ↓
T=20-50ms   Miniloader加载完整的U-Boot到DDR
            ↓
T=50-100ms  U-Boot启动
            输出：
            “DDR Version 1.08 20221121
             LPDDR4X, 2112MHz
             ...
             U-Boot 2022.11-rk (Jan 20 2026 - 12:00:00)
             Model: Rockchip RK3588 Evaluation Board
             DRAM: 4 GiB”
            ↓
T=100-200ms U-Boot初始化eMMC，加载内核和设备树
            “load mmc 0 0x50000000 Image”
            “load mmc 0 0x5f000000 rk3588-orangepi-5-plus.dtb”
            ↓
T=200-210ms U-Boot跳转到内核入口地址0x50000000
            ↓
T=210-220ms 内核汇编阶段，初始化页表，设置MMU和GIC
            ↓
T=220-300ms 内核C代码启动，初始化时钟、regulator、pinctrl
            输出：
            “Linux version 5.10.0 #1 SMP ... (gcc version 10.0.0)”
            “Booting Linux on physical CPU 0x0000000000 [0x410fd034]”
            “Kernel command line: console=ttyFIQ0,1500000 root=/dev/mmcblk0p2”
            ↓
T=300-600ms 初始化各个子系统（GIC中断控制器、时钟、调节器）
            初始化GPU（Mali-G710）、NPU、PCIE等
            输出大量的驱动初始化信息
            ↓
T=600-1000ms 加载initramfs，挂载根文件系统
            执行init进程
            ↓
T>1000ms    系统进入用户空间，启动各个用户进程
            “Started The Apache HTTP Server”
            “Started Hostname Service”
            ...

整个过程通常耗时1到2秒，具体时间取决于eMMC速度、内核优化程度以及需要初始化的驱动数量。

总结

嵌入式系统的启动流程是一个环环相扣的精密过程。从固化的ROM代码到灵活的U-Boot，再到最终接管系统的Linux内核，每一步都为下一步搭建好舞台。理解Bootloader如何初始化硬件、加载并传递参数，内核又如何接过接力棒并建立完整的虚拟内存世界，是深入嵌入式系统开发的基石。

希望这篇详细的解析能帮你理清思路。纸上得来终觉浅，要真正吃透，最好的方法还是结合具体平台（如RK3588）的代码，动手跟踪调试一遍。如果在学习过程中遇到问题，欢迎到 云栈社区 与更多开发者交流探讨。
