射频工程师必懂：OBW、IBW、RBW、VBW等六大带宽定义、区别与应用场景详解

在射频（RF）工程、通信系统设计及频谱测试中，“带宽（BandWidth，简称BW）”是核心基础参数，不同场景下的“带宽”定义差异极大。其中 OBW、IBW、CBW、IFBW、RBW、VBW 是射频工程师最常遇见、也最易混淆的六大类带宽。掌握其本质区别、核心作用及应用场景，是开展研发、测试、调试工作的必备基础。本文将结合实际应用场景，逐一拆解这六大带宽的核心要点，厘清相互关联，帮你彻底理清这些概念。

一、射频系统核心带宽（OBW/IBW/CBW/IFBW）

此类带宽均属于射频通信系统本身的硬件性能指标，聚焦“系统本身的频谱占用、工作能力及信号处理能力”，是基站、终端等设备研发、选型的关键，与测试仪器参数无直接关联，核心应用于通信系统设计与合规性管控。

1. OBW（Occupied Bandwidth / Operation Bandwidth）：占用带宽/工作带宽

OBW是射频通信系统中最基础的带宽参数，核心分为两种常用含义，需结合场景区分。它也是通信基站、射频收发系统的核心性能指标，更是5G AAU/RRU方案选型的关键参数。

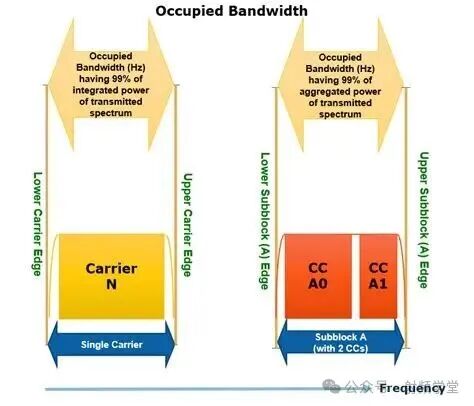

• 占用带宽（Occupied Bandwidth）：由ITU-R（国际电信联盟无线电通信部门）定义的监管类指标，是美、日等地区对无线发射设备的强制要求，指信号能量的主要集中范围。核心判定标准：该带宽之外的信号发射功率，不超过总发射功率的特定百分比（LTE系统为带宽外每边≤0.5%，总计≤1%），本质是“信号实际占用的频谱宽度”。注意：在LTE系统中，占用带宽等效于信道带宽；在5G NR中则根据调制方式、子载波带宽动态匹配，是无线设备合规性测试的核心指标。
• 工作带宽（Operation Bandwidth）：指通信系统硬件支持的最大可工作频率范围，由射频前端的收发滤波器、收发双工器、无源器件的通带特性决定，也是运营商分配频谱资源、获得合法频谱授权的核心依据。例如，国内三大运营商5G频谱——中国电信3400MHz–3500MHz（100MHz）、中国联通3500MHz–3600MHz（100MHz）、中国移动2515MHz–2675MHz（160MHz）、4800MHz–4900MHz（100MHz）；因电信与联通共建共享5G，双方AAU的工作带宽扩展为3400MHz–3600MHz（200MHz）。

核心作用：界定信号占用频谱与系统可工作频谱范围，避免相邻信道干扰，规范无线设备频谱使用（合规性测试），同时作为射频前端器件选型、频谱资源分配的核心依据，决定基站、终端的频谱支持能力。

2. IBW（Instantaneous Bandwidth）：瞬时带宽

IBW聚焦于“射频系统在瞬间能处理的信号带宽”，是评估射频系统（尤其是接收/发射模块）实时信号处理能力的关键指标。它与OBW密切相关，但核心差异在于“瞬时响应能力”而非“长期工作范围”，也是5G AAU的核心硬指标，直接决定载波聚合的灵活度。

• 核心定义：系统瞬间可同时发射、接收的最大信号带宽，通俗来说就是系统某一时刻能“同时处理”的频谱宽度，其上限受硬件约束，且始终不超过系统工作带宽（Operation Bandwidth）。
• 核心硬件约束：
  1. 功率放大器（PA）线性度：PA为非线性器件，瞬时带宽过宽会导致线性恶化、峰均比失控、ACLR（邻道泄漏功率比）超标，辐射杂散无法满足合规要求。
  2. ADC/DAC采样能力：RRU/AAU数字中频的高精度ADC/DAC，宽带宽、高采样率、高动态范围的产品成本极高，低成本方案难以实现超宽IBW。
• 应用场景与案例：核心应用于需灵活配置载波的场景（如5G基站、高端射频收发设备），是载波聚合技术实现的关键。案例：在5G基站招标中，部分厂商因无法满足电信+联通200MHz瞬时带宽要求，直接影响中标；达标设备可在IBW跨度内灵活配置连续/非连续载波，提升通信速率与容量。

3. CBW (Channel Bandwidth)：载波带宽

CBW是无线通信物理层的基础带宽参数，聚焦“单个载波的频谱宽度”，是信号调制、信道编码的核心依据，直接决定单载波的通信速率与容量，与OBW、IBW协同作用于通信系统设计。

例如，在5G NR 15kHz子载波配置下，常见CBW规格为10MHz、20MHz、100MHz；在4G LTE系统中，CBW则分为1.4MHz、3MHz、5MHz、10MHz、20MHz等，适配不同速率需求。

4. IFBW (IF Bandwidth)：中频带宽

IFBW特指接收机/发射机中频链路的滤波器带宽，核心聚焦“中频链路的滤波能力”，是射频收发链路设计的辅助指标。这里需要重点注意它与IBW（瞬时带宽）的区分，避免混淆。

核心区分点：IFBW关注“中频链路的滤波器带宽”，仅影响中频信号的滤波效果；而IBW关注“系统瞬时处理信号的能力”，受PA、ADC/DAC等核心硬件约束，二者应用场景完全不同，需结合文档上下文判断。注意：部分文档会将IFBW简写为IBW，需格外留意区分。

5. 系统侧带宽核心关联

结合射频工程实践，四大系统侧带宽的核心关系为：工作带宽 (Operation Bandwidth) ≥ 瞬时带宽 (IBW) ≥ 占用带宽 (Occupied Bandwidth) ≥ 载波带宽 (CBW)。

实例：某5G RRU工作带宽为400MHz，IBW=300MHz，占用带宽=200MHz。那么它可以配置单块200MHz的连续CBW，或者配置100MHz+50MHz+50MHz的非连续CBW。约束条件是总CBW≤200MHz，且这些CBW的频率跨度≤300MHz（IBW限制）。

二、测试侧核心带宽（RBW/VBW）

RBW、VBW均属于频谱分析仪、信号分析仪的专用测试参数，与系统侧带宽完全独立。它们的核心作用是保障频谱测量的精度、分辨率与显示效果，在射频测试调试中需熟练掌握其设置原则，二者协同配合完成测试工作。

1. RBW（Resolution Bandwidth）：分辨率带宽

RBW是频谱仪测试最核心的参数，直接决定测量精度、频率分辨力和扫描速度。其本质是频谱仪中频滤波器的3dB带宽，核心管控“信号分辨”与“噪声控制”。

• 核心作用：
  1. 频率分辨力：RBW设置得越小，仪器能区分的两个信号的频率间隔就越小，可有效避免将相邻的两个信号误判为一个。
  2. 噪声底电平控制：RBW越小，通过中频滤波器的噪声分量就越少，显示的平均噪声底电平越低，对弱信号的检测能力就越强；反之，RBW增大则噪声底升高，可能掩盖微弱的信号。
• 关键设置原则：
  1. 扫频时间关系：扫频时间（ST）∝ k × RBW² × 扫宽（Span）（k为比例常数）。RBW设置得越小，完成一次扫描所需的时间就越长，需要在分辨率和测试效率之间进行权衡。
  2. 功率测量影响：测量信号总功率时，RBW需≥信号的工作带宽，否则读数会偏低。例如，测试GSM干放时，设置RBW=100kHz测得30dBm，改为RBW=200kHz则可能测得33dBm。
  3. 通用规则：通常建议RBW ≤ Span / 10，以保证足够的频率分辨力。

2. VBW（Video Bandwidth）：视频带宽

VBW与RBW配合使用，核心作用是优化测试显示效果，它不影响频率分辨力。其本质是频谱仪包络检波后的视频滤波器的3dB带宽（部分厂家定义为6dB），核心管控“显示平滑度”与“噪声抑制”。

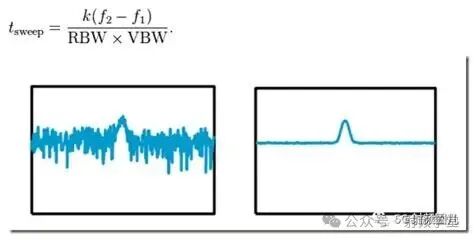

• 核心作用：平滑检波输出的视频信号、抑制噪声毛刺，从而提升弱信号轮廓的清晰度。它不改变信号的真实功率，仅优化视觉读取效果。在弱信号测试时，减小VBW可以压制背景噪声，使信号峰值更容易被观察到。
• 关键设置原则：
  1. 与扫频时间关系：当VBW < RBW时，会增加扫频时间，VBW设置得越窄，扫描速度越慢。
  2. 行业推荐：安捷伦（现是德科技）原厂建议对于精密测试，VBW < 0.01 × RBW；在工程实测中，为兼顾效率与精度，常采用VBW = 0.1 × RBW。

3. RBW与VBW核心区别

参数	归属	核心作用	带宽类型	优先级
RBW	测试仪器中频链路	频率分辨、噪声底控制，决定测试精度	3dB 中频滤波器带宽	高（优先设置）
VBW	测试仪器检波后链路	显示平滑、噪声滤除，优化读取效果	3dB/6dB 视频滤波器带宽	低（跟随RBW匹配设置）

三、补充：绝对带宽与相对带宽

除上述六大核心带宽外，射频设计与测试中还会遇到两种基础带宽表述，多用于简单频谱描述或组件指标界定：

• 绝对带宽：信号最高频率与最低频率的差值（BW = f_high − f_low），是最基础的带宽计算方式。
• 相对带宽：绝对带宽与中心频率的比值（BW_rel = (f_high − f_low) / f_center），多用于描述宽带天线、射频组件等宽频带特性。

四、全文小结

射频领域这六大核心带宽（OBW/IBW/CBW/IFBW/RBW/VBW），核心分为系统侧与测试侧两大阵营，切勿混用，否则会导致方案设计、测试读数出现重大偏差。

1. 系统侧（OBW/IBW/CBW/IFBW）：聚焦通信系统本身的频谱能力，核心关系为 工作带宽 ≥ IBW ≥ 占用带宽 ≥ CBW。其中，OBW管合规与工作范围，IBW管瞬时处理能力，CBW管单载波宽度，IFBW管中频滤波，均是设备研发、选型的关键。
2. 测试侧（RBW/VBW）：聚焦频谱测量效果。RBW优先设置，负责频率分辨与噪声底控制；VBW跟随匹配，负责优化显示平滑度。二者协同保障测试的精度与效率。
3. 易混淆点：IFBW与IBW需结合场景严格区分（中频滤波 vs 瞬时处理）；OBW的两种含义需结合合规/硬件场景判断；最重要的是，系统侧与测试侧带宽无直接关联，概念和应用上不可混为一谈。

理解并熟练运用这些带宽概念，是每一位射频工程师构建清晰技术认知的基础。希望本文的梳理能帮助你在云栈社区的学习和交流中，更准确、高效地解决实际问题。
