5G基站功率放大器效率提升技术：APT与ET结合DC/DC调节器降低40%能耗

在5G网络规模化部署的今天，基站密度不断攀升，运营成本尤其是电费已成为运营商的核心痛点。射频功率放大器作为基站的“耗电大户”，其效率直接决定了整体能耗水平——低效的PA不仅浪费大量电能，还会带来巨额的散热成本。那么，如何通过可调DC/DC降压调节器，让5G基站PA效率实现质的飞跃呢？

一、为什么PA效率是5G基站的“生死线”？

5G基站要满足高速传输、海量连接和低时延的需求，离不开大规模多输入多输出技术和复杂的调制方案。但这些技术也带来了一个棘手问题：无线信号的峰均功率比极高，传统PA在非峰值工作状态下效率会急剧下降。

更关键的是：

• PA能耗占基站总能耗的40%以上，是名副其实的“电老虎”；
• 低效PA产生的大量热量，需要额外的主动散热系统，进一步推高能耗和硬件成本；
• 对运营商而言，PA效率每提升1%，就能节省数百万甚至上亿元的年度电费支出。

因此，提升PA效率不是“加分项”，而是5G网络降本增效的“必答题”。

二、两大核心技术：APT与ET，让PA“按需供电”

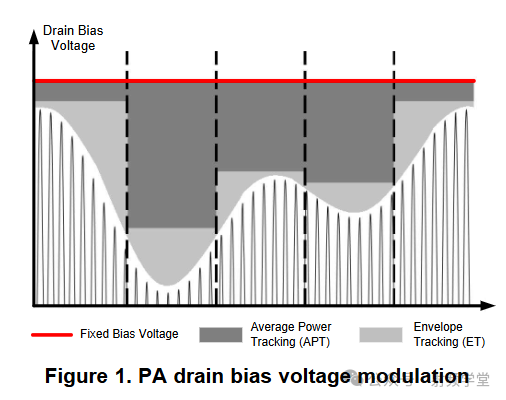

解决PA低效问题的核心思路是：根据信号特性动态调整PA的供电电压，避免“满电压供电却低功率输出”的能源浪费。目前主流的两种技术分别是平均功率跟踪和包络跟踪。

1. 平均功率跟踪：按“时段”智能调压

APT技术会根据基站时隙的平均功率需求，动态调整PA的直流供电电压。例如在信号负载低的时段降低供电电压，负载高的时段提升电压，既能保证信号线性度，又能减少空载损耗。

它的优势在于实现简单、成本可控，适合对调压速度要求不极致的场景，是当前基站PA效率优化的主流方案。

2. 包络跟踪：实时“跟拍”信号电压

ET技术更为极致——它能实时捕捉输入信号的包络变化，毫秒级调整供电电压，让PA的供电电压始终与信号需求精准匹配。这种“量身定制”的供电方式效率比APT更高，但技术复杂度也更高，需要专用的ET模块配合。

简单来说，APT是“按时段调档”，平衡效率与成本；ET是“实时跟拍”，追求极致效率。两种技术可根据实际场景灵活选择。

三、关键硬件：可调DC/DC降压调节器，效率提升的“核心枢纽”

动态调压的实现，离不开高性能的DC/DC降压调节器。它的核心作用是快速响应控制指令，精准输出PA所需的供电电压，同时自身保持高转换效率。一款优秀的调节器需要满足三大要求：宽输入电压范围、快速瞬态响应、小体积高集成度。

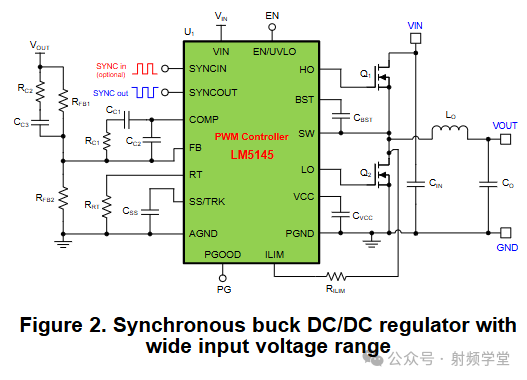

以德州仪器的LM5145为例，这款电压模式同步降压控制器堪称“PA供电神器”，其核心优势包括：

• 宽输入电压范围，兼容基站-48V直流供电和交流市电转换场景，无需额外钳位二极管或大容量输入电容，节省成本和电路板空间；
• 支持最高1MHz的可调开关频率，还能与外部时钟同步，避免对敏感的RF信号产生干扰；
• 7.5V强驱动能力，适配标准阈值MOSFET，切换时能最小化体二极管导通损耗，提升热性能；
• 轻载时静态电流低至325μA，进一步降低空载能耗。

四、数字化调压：LM10011让精度再升级

要实现APT或ET的精准控制，还需要解决“数字指令到模拟电压”的转换问题。TI的LM10011数字VID控制器给出了完美答案：

• 通过6位数字接口直接接收MCU或FPGA的调压指令，无需额外逻辑电路或电平转换器；
• 提供64级电流设置，分辨率达940nA，电压调节精度优于1%；
• 以GaN晶体管PA为例，可实现36V至50.8V的宽范围调压，步进精度仅235mV，完美适配不同功率需求；
• 兼容电压模式、电流模式等各类PWM调节器，通用性极强。

五、实战选型：这些控制器适配不同场景

除了LM5145，TI还提供了多款针对性控制器，满足不同基站PA的需求：

此外，合理的PCB布局也能进一步优化EMI性能，让整个供电系统更稳定、高效。可参考TI应用笔记SNVA803获取详细指导。

六、结语：高效PA开启5G“绿色时代”

随着5G网络向毫米波和Massive MIMO持续演进，PA的效率要求只会越来越高。平均功率跟踪、包络跟踪技术与高性能可调DC/DC降压调节器的组合，已成为解决这一问题的成熟方案——它能显著提升基站PA效率，帮助运营商降低高达40%的能耗成本，同时减轻散热压力，延长设备寿命。

从LM5145的宽电压适配，到LM10011的精准数字控制，这些硬件方案正在为5G基站的“绿色化”提供核心支撑。未来，随着技术的持续迭代，PA效率还将向更高水平突破，让5G网络不仅“高速”，更“节能”。如果你想深入探讨更多基础设施优化与能效管理策略，欢迎访问云栈社区获取更多技术资源。
