基于i.MX RT1020与CMSIS的KWS关键字识别实战：从模型部署到MCU推理

发表于 3 天前 | 查看: 8| 回复: 0

本文旨在分享在微控制器（MCU）上部署并运行基于卷积神经网络（CNN）的关键词识别（KWS）模型的具体过程。本次实践以恩智浦i.MX RT1020开发板为硬件平台，参考并基于ARM官方开源项目 ML-KWS-for-MCU 中已训练好的模型进行。掌握此流程后，开发者可进一步训练并部署自定义的语音识别模型。

一、准备工作

首先，克隆ARM官方的参考项目代码到本地：

git clone https://github.com/ARM-software/ML-KWS-for-MCU.git

接下来，需要下载 CMSIS（Cortex Microcontroller Software Interface Standard）软件包。请注意，需要下载与该项目兼容的早期版本，新版CMSIS可能存在接口不匹配的问题。下载地址：https://www.keil.arm.com/packs/cmsis-arm/versions/

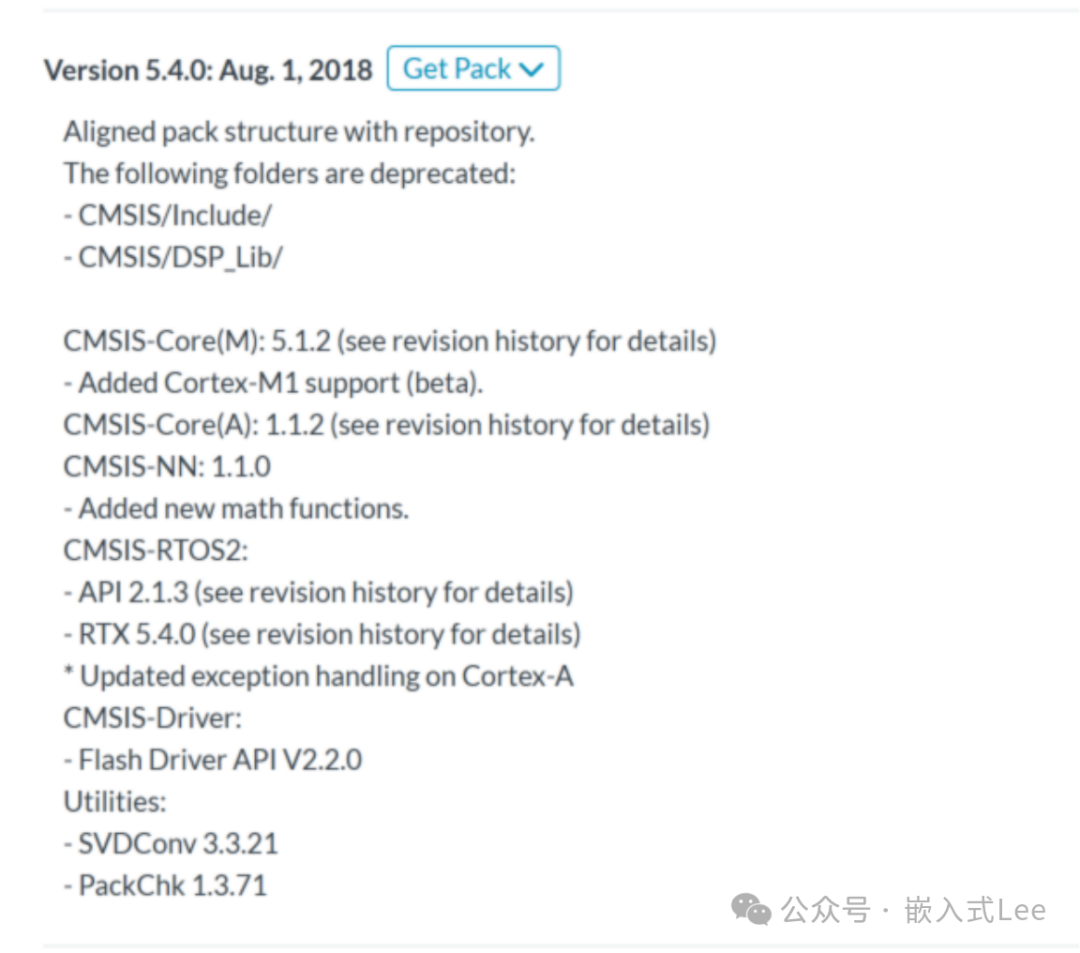

CMSIS版本选择

二、工程集成与代码适配

在自己的工程项目中新建一个kws文件夹，并将以下内容整合进来：

将 Deployment/Source 目录下，除 KWS_F746NG 外的所有子文件夹复制到你的工程。
从下载的 CMSIS 包中，将 CMSIS/DSP 和 CMSIS/NN 目录下的 Include 与 Source 子目录复制到工程。
将原项目中的 simple_test/main.cpp 文件重命名为 kws_app.cpp 并添加至工程。

完成文件添加后，工程目录结构应类似于下图：

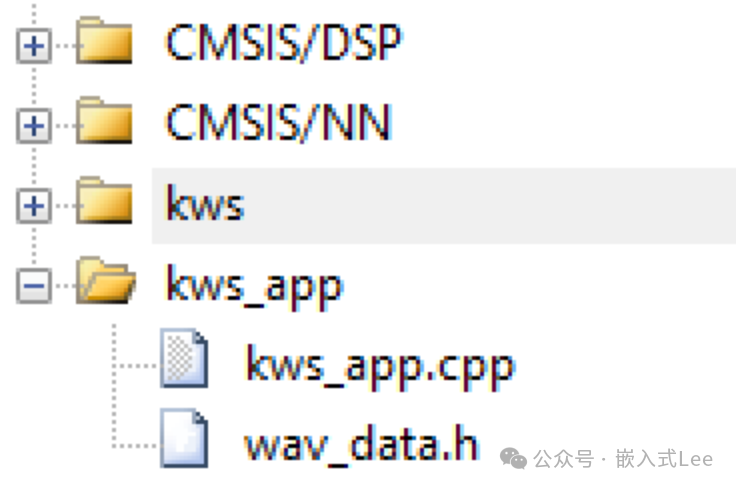

工程目录结构

随后，在IDE中正确设置上述源文件所在路径为头文件包含路径：

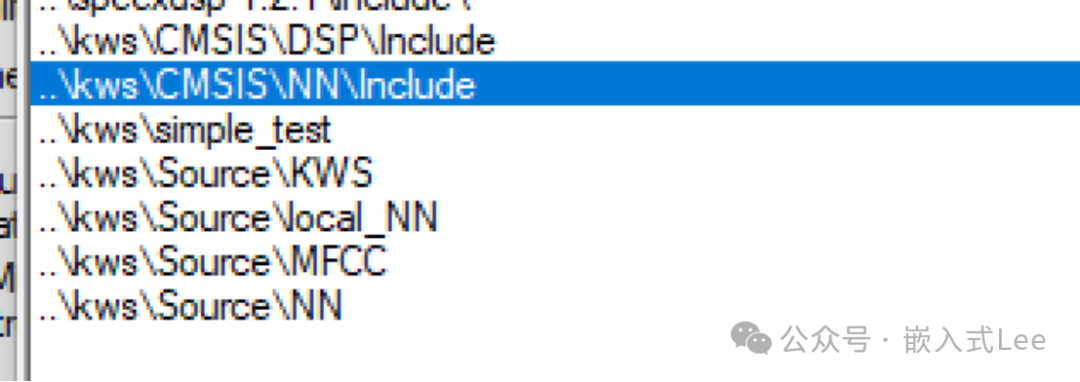

头文件包含路径设置

三、核心代码与配置修改

1. 修改 kws_app.cpp 文件 此文件是应用的主逻辑，我们将其修改为从静态音频数据中进行识别。

#include <stdint.h>
#include "xprintf.h"
#include "kws_ds_cnn.h"
#include "wav_data.h"

int16_t audio_buffer[16000]=WAVE_DATA; // 使用预置的语音数据

extern "C" int kws_test(void);

int kws_test(void)
{
    // 定义关键词类别标签
    char output_class[12][8] = {"Silence", "Unknown", "yes", "no", "up", "down", "left", "right", "on", "off", "stop", "go"};

    KWS_DS_CNN kws(audio_buffer);
    kws.extract_features(); // 提取MFCC特征
    kws.classify();         // 使用DNN进行分类推理

    int max_ind = kws.get_top_class(kws.output);
    xprintf("Detected %s (%d%%)\r\n", output_class[max_ind], ((int)kws.output[max_ind]*100/128));

    return 0;
}

2. 解决编译问题

宏定义：在工程全局宏定义中添加 ARM_MATH_CM7 和 __FPU_PRESENT=1，以启用Cortex-M7的硬件FPU和数学库支持。
删除依赖：删除所有源代码中的 #include "mbed.h" 语句，因为本例不依赖mbed框架。
数学常量：在 mfcc.cpp 文件中添加圆周率 M_PI 的宏定义，确保编译通过。
```
#ifndef M_PI
#define M_PI 3.14159265358979323846
#endif
```

3. 调整内存配置 由于C++代码会使用new和malloc进行动态内存分配，需将堆（Heap）区域设置到容量更大的SDRAM中。修改链接脚本文件（如 MIMXRT1021xxxxx_sdram.scf），将SDRAM起始的1MB空间分配为堆。

ARM_LIB_HEAP 0x80000000 EMPTY 0x100000 {
    ; 分配SDRAM起始1MB作为堆区域
};

四、功能测试与验证

为了方便测试，我们添加一个简单的Shell命令来触发关键词识别函数。

// 命令表声明
static void kwstestfunc(uint8_t* param);
{ (uint8_t*)"kwstest", kwstestfunc, (uint8_t*)"kwstest"},

// 命令函数实现
extern int kws_test(void);
static void kwstestfunc(uint8_t * cmdbuf)
{
    (void)cmdbuf;
    kws_test(); // 执行KWS识别
}

将工程编译并下载到i.MX RT1020开发板后，在串口Shell中输入命令 kwstest，即可看到识别结果。测试结果会打印出检测到的关键词及其置信度。

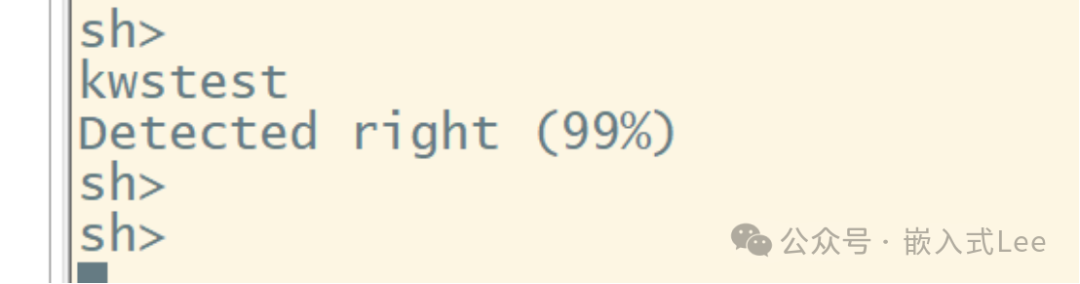

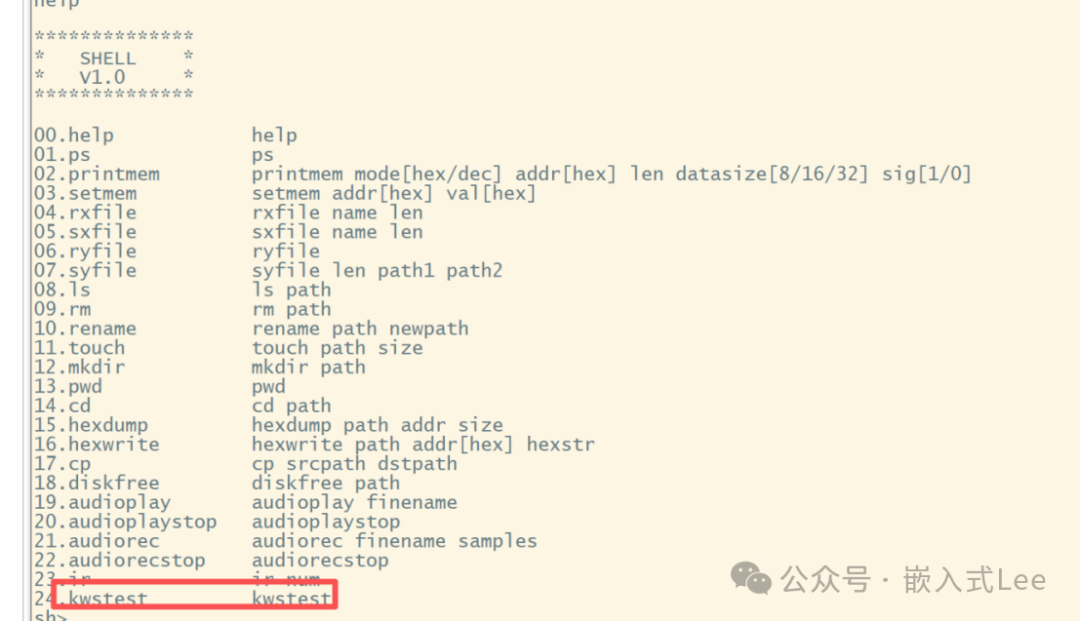

Shell命令测试识别结果输出
