ESP32开发板秒变硬件调试瑞士军刀：ESP32-Bus-Pirate项目实战解析

当你手里拿着一块ESP32开发板时，除了搭建智能家居或数据采集这类典型的物联网项目，它还能做些什么？其实，借助一个名为ESP32-Bus-Pirate的固件，你的ESP32板子就能瞬间化身为硬件调试领域的“瑞士军刀”，轻松与超过20种数字及无线协议进行交互。

1. ESP32-Bus-Pirate是什么？

ESP32-Bus-Pirate是一款基于开源固件的多功能硬件调试工具，它重新定义了传统Bus Pirate的使用体验。

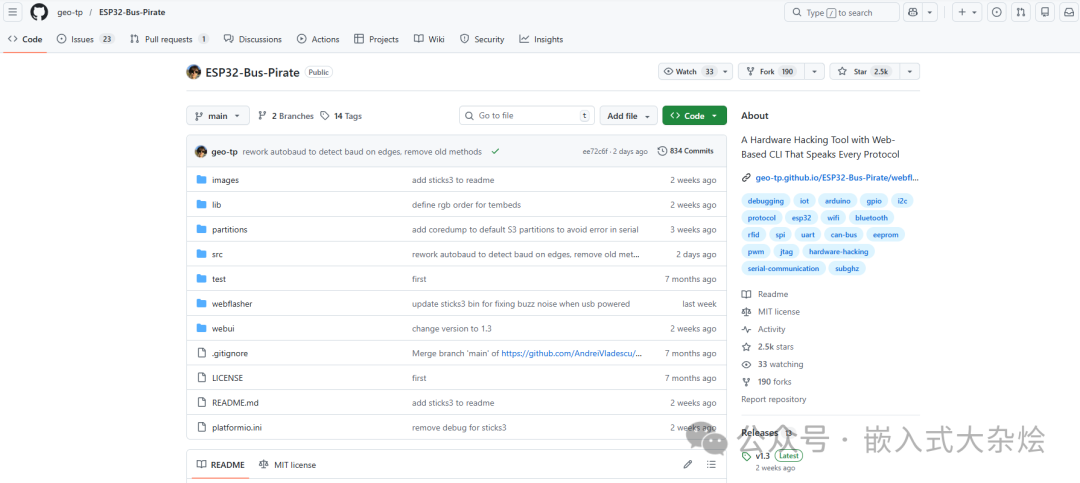

• GitHub链接：https://github.com/geo-tp/ESP32-Bus-Pirate
• 开源协议：MIT license
• Stars：2.5K+

作为一款支持多协议交互的硬件工具，它完全兼容传统Bus Pirate的核心功能，并且通过增加Wi-Fi连接、网页CLI界面以及对更多扩展协议的支持，为嵌入式开发者和硬件爱好者提供了一个更强大、更灵活的调试方案。

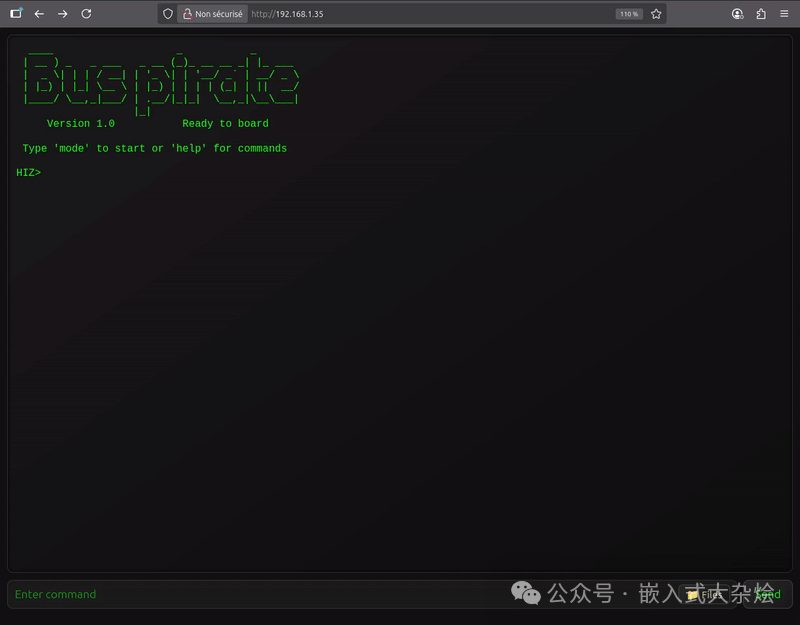

在深入了解ESP32-Bus-Pirate之前，有必要先提一下它的灵感来源——经典的Bus Pirate。这个在硬件安全圈内颇具传奇色彩的工具，核心功能就是和各种芯片“对话”。

设想一下，你想读取一个未知芯片的EEPROM数据，或者要调试I2C总线上的某个传感器，甚至只是嗅探一下SPI通信中的数据流。如果用传统方法，可能需要搭建复杂的电路并使用逻辑分析仪。而Bus Pirate让这一切变得简单，往往只需要通过串口输入几行命令就能完成。

然而，传统Bus Pirate存在一个明显的局限：它主要专注于I2C、SPI、UART等有线数字协议，对于Wi-Fi、蓝牙、Sub-GHz这类在现代物联网设备中广泛使用的无线协议则无能为力。

于是，ESP32-Bus-Pirate应运而生。它不仅完美继承了Bus Pirate的全部有线协议分析能力，还充分利用了ESP32芯片本身集成的丰富无线通信模块，形成了一套覆盖有线与无线的完整硬件协议分析工具链。

2. 核心功能详解

2.1 有线数字协议支持

ESP32-Bus-Pirate支持的有线协议种类非常全面：

• 经典嵌入式总线协议：如I2C、SPI、UART、1-Wire等，这些都是嵌入式开发的“基本功”。例如，当你拿到一个新的传感器模块但不确定其I2C地址时，只需在工具中运行 scan 命令，总线上所有从设备地址便会一览无余。
• 智能卡与访问控制协议：对2-Wire和3-Wire协议的支持，使其能够与智能卡、门禁控制系统等进行通信，这在安全研究和逆向工程中非常实用。
• 特殊应用协议：例如I2S音频总线支持，可用于测试麦克风、扬声器等音频设备；USB HID模拟功能则能让ESP32伪装成键盘、鼠标甚至游戏手柄。

2.2 无线协议支持（杀手级特性）

真正让ESP32-Bus-Pirate从众多工具中脱颖而出的，是其强大的无线协议支持能力。这是传统Bus Pirate无法企及的领域，得益于ESP32丰富的硬件资源。

• Wi-Fi深度分析：能够扫描周围的Wi-Fi网络、嗅探数据包。无论是想确认路由器的加密方式，还是测试无线网络的抗干扰能力，都可以通过命令行工具来完成。
• 蓝牙BLE：支持扫描周围的蓝牙设备、嗅探BLE通信数据包，甚至能够模拟蓝牙HID设备。对于分析智能门锁、可穿戴设备的安全性来说，这是一个非常便利的工具。
• Sub-GHz射频：这是物联网安全和智能家居领域的一个重要频段，大量的无线遥控器、门铃、车库门都工作在433MHz或315MHz。ESP32-Bus-Pirate能够扫描、录制并重放这些频段的信号，为安全研究和设备兼容性测试提供了可能。
• 红外遥控：内置了兼容80多种红外协议的“Device-B-Gone”功能，能够识别和模拟市面上绝大多数家电（如电视、空调）的遥控器信号，堪称万能红外遥控器。
• RFID读写：支持对常见频率的RFID卡片进行读取、写入甚至克隆操作，这对于研究门禁系统、了解RFID技术原理非常有帮助。

3. 系统架构设计

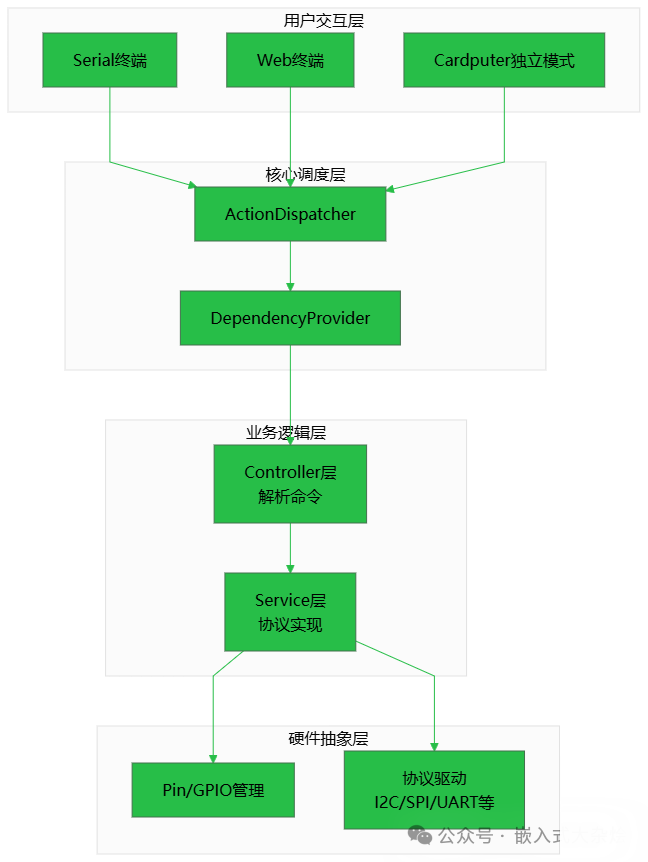

为了实现如此复杂的功能并保持良好的可维护性与可扩展性，ESP32-Bus-Pirate采用了经典的分层架构思想，整个系统清晰地划分为几个层次：

• 用户交互层：提供了三种灵活的工作模式。USB串口终端模式速度快，适合在电脑上进行频繁的调试交互；Wi-Fi网页终端模式则实现了跨平台访问，用手机或平板也能轻松操作；对于特定的硬件（如M5 Cardputer），还支持脱离电脑的独立运行模式，自带键盘和屏幕即可使用。
• 核心调度层：这是整个系统的“大脑”。ActionDispatcher 负责接收所有用户输入、解析命令并调度执行相应的服务，构成了一个高效的事件循环。DependencyProvider 则负责根据不同的设备型号（如M5 Cardputer、M5 Stick、T-Embed等）注入正确的硬件依赖和配置，这种依赖注入的设计思想是实现代码复用和硬件兼容性的关键。
• 业务逻辑层：进一步细分为Controller和Service。Controller专注于命令的解析和输入的合法性验证，例如 UartController 专门处理UART模式下的所有用户命令。Service则负责具体协议的实现细节，比如 I2cService 封装了底层的Wire库，实现了设备扫描、数据读写、EEPROM操作等具体功能。
• 硬件抽象层：这一层统一管理GPIO引脚和各类底层协议驱动（如I2C、SPI、UART的驱动实现）。正是得益于硬件抽象层的设计，同一套核心固件代码能够无缝运行在多种不同的ESP32硬件平台上，开发者只需在 platformio.ini 配置文件中切换编译目标即可。

4. 丰富的社区生态与硬件兼容性

ESP32-Bus-Pirate已经发展成为一个拥有活跃社区的小型生态，而不仅仅是一个孤立的固件项目。

• 配套脚本库：项目官方维护着一个独立的Scripts仓库，里面包含了各种实用的自动化脚本。例如，用于EEPROM批量读写的脚本、GPIO自动化测试脚本，甚至还有生成LED动画的脚本。这些脚本通常使用Python编写，通过串口控制ESP32-Bus-Pirate，展示了如何将其集成到更复杂的自动化测试流程中，极大地扩展了其应用场景。
• 详实的Wiki文档：项目的每个协议模式都配有详细的Wiki页面，里面列出了完整的命令列表、使用示例、引脚定义以及常见问题解答。这对于新手快速上手、老手查询高级用法非常友好，体现了优秀的开源项目文档传统。

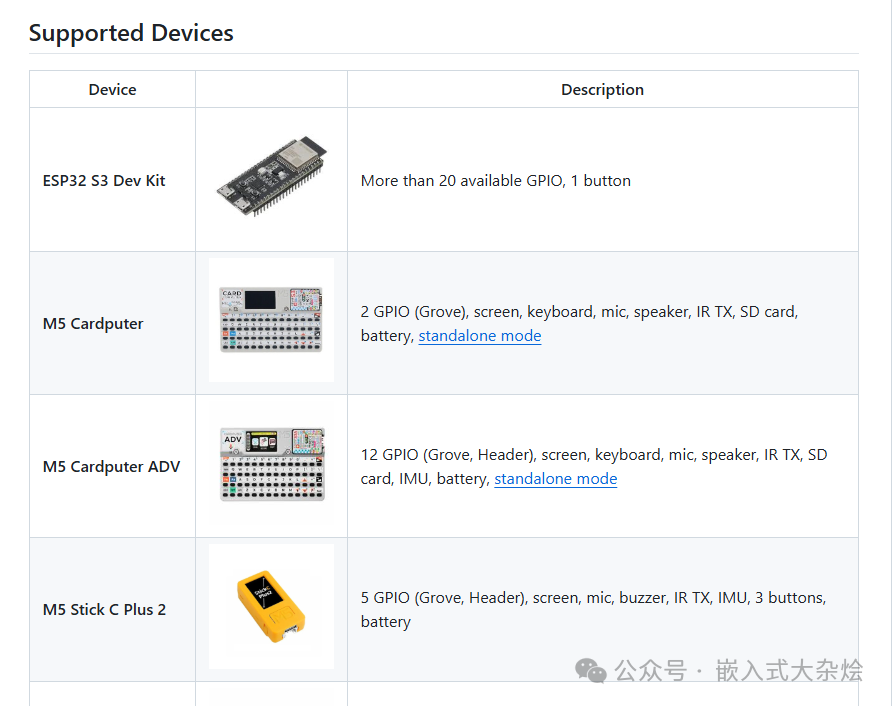

• 广泛的硬件兼容性：该项目支持从最基础、售价仅几十元的ESP32-S3 DevKit开发板，到集成键盘、屏幕、电池等外设的M5 Cardputer。用户可以根据自己的预算和使用场景（便携性需求、是否需要人机交互界面）灵活选择合适的硬件平台。

5. 总结

总而言之，ESP32-Bus-Pirate项目巧妙地结合了经典硬件调试工具的思想与现代物联网芯片的强大能力，显著降低了进行硬件安全研究、协议逆向分析和嵌入式系统调试的门槛。

所以，如果你手边正好有一块闲置的ESP32开发板，不妨花上十来分钟，刷入这个开源固件体验一下。它很可能从一个“吃灰”的零件，变身为你电子工作台上最常用、最趁手的那把“瑞士军刀”。无论是学习通信协议、调试自己的项目，还是进行一些安全的探索性研究，它都能提供强大的支持。
