手把手教你用C语言内联汇编进行嵌入式开发与性能优化

在追求极致性能或进行底层硬件交互时，我们常常需要突破高级语言的限制。C语言的内联汇编（Inline Assembly）功能，就为我们打开了这扇门，允许在C代码中直接嵌入汇编指令。这在直接操作硬件、访问特殊寄存器或优化关键代码段时，显得尤为有用。

核心关键字

首先，你需要知道嵌入汇编指令的几种关键字形式：asm、__asm 或 __asm__。这三种形式在不同平台、编译器或标准下的支持情况可能略有差异，通常使用 __asm__ 能获得更好的可移植性。

基础语法

内联汇编最简单的形式如下：

asm ("汇编指令");

例如，嵌入一个空操作或暂停指令：

__asm__ volatile ("hlt");
__asm__ volatile ("nop");

这里出现的 volatile 关键字告诉编译器，不要对这段汇编指令进行优化（如删除或移动），确保其按原样执行。

扩展语法

然而，大多数时候我们需要让汇编指令与C变量进行交互，这就需要使用更强大的扩展语法。其完整结构如下图所示：

基本格式为：

asm [volatile] ( “汇编指令”
                : 输出操作数列表
                : 输入操作数列表
                : 被破坏的寄存器列表
              );

一个具体的例子是读取ARM Cortex-M处理器的主栈指针（MSP）：

uint32_t msp;
__asm__ volatile ("MRS %0, MSP" : "=r"(msp));

我们来拆解这个例子：

• MRS %0, MSP：这是汇编指令本身。
• %0：这是一个操作数占位符。
• MSP：这是目标寄存器。
• “=r”：这是约束修饰符。
• (msp)：这是与之关联的C变量。

深入理解操作数与约束

操作数占位符

%0、%1 等就是操作数占位符。它们的编号规则是：从 %0 开始，先依次编号所有输出操作数，然后再编号所有输入操作数。例如，如果你有两个输出操作数和三个输入操作数，那么 %0 和 %1 代表两个输出，%2、%3、%4 则代表三个输入。

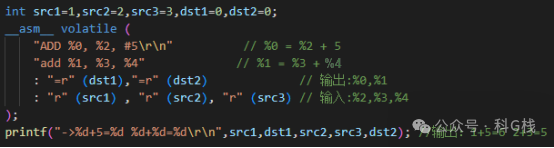

下面的代码清晰地展示了多操作数的使用方法：

约束修饰符

每个操作数都必须对应一个“约束”，它决定了操作数存放的位置（是放在寄存器还是内存中）。常用的约束修饰符如下：

“=r”   // 输出，使用通用寄存器，`=`号表示只写
“=m”   // 输出，使用内存地址
“=&r”  // 输出，使用独占寄存器（不与任何输入操作数共享）
“+r”   // 输入且输出，可读写，`+`号表示读写
“r”    // 输入，只读，使用通用寄存器
“m”    // 输入，只读，使用内存地址
“i”    // 输入，立即数
“g”    // 输入，通用（寄存器、内存或立即数均可）
“n”    // 匹配约束，`n`是一个数字，用于指定输入和输出使用同一个寄存器

匹配约束的妙用

当一个C变量既作为输入又作为输出时，我们可以使用“匹配约束”来强制让它们使用同一个寄存器，从而避免多余的寄存器拷贝，生成更高效的代码。

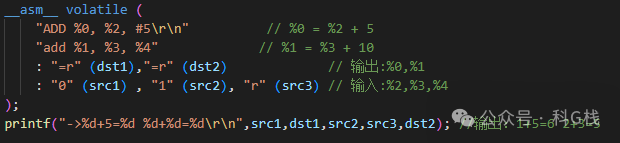

我们可以通过反汇编来直观对比，使用普通 “r” 约束与使用匹配约束 “0” 所生成的机器码有何不同。显然，匹配约束节省了一条 mov 指令。

命名占位符

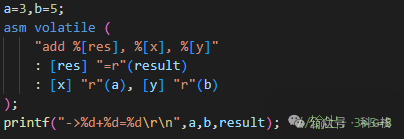

对于复杂的汇编语句，使用 %0、%1 这样的数字编号可能降低可读性。GCC允许我们使用更具描述性的命名占位符。

嵌入式开发实战

在实际的嵌入式项目中，内联汇编应用广泛。例如，在STM32的CMSIS或HAL库中，许多涉及核心寄存器操作的函数都是通过内联汇编实现的，以保证操作的准确性和原子性。

下面这段代码就展示了如何使用内联汇编实现使能全局中断、读取控制寄存器（CONTROL）和中断程序状态寄存器（IPSR）的函数：

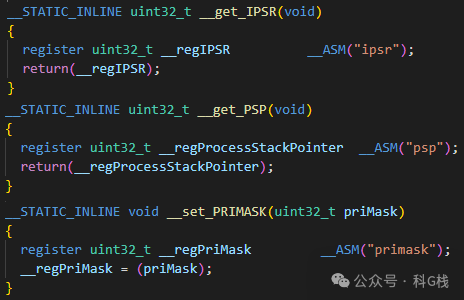

还有一种更“直接”的写法，可以将C变量与指定的硬件寄存器进行绑定，这在嵌入式计算机基础中操作特殊功能寄存器时很常见。

附录与资源

1. 官方文档：最权威的资料永远是GCC官方手册。关于内联汇编的完整说明，你可以查阅：Using Assembly Language with C。
2. ARM汇编格式备忘：典型的ARM汇编指令格式为：指令 目标寄存器， 源寄存器1， 源寄存器2/立即数。

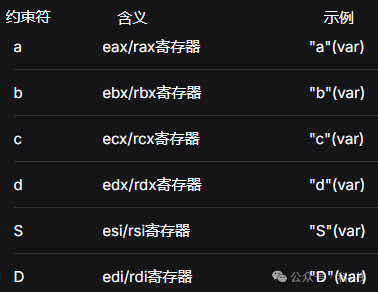

3. x86架构专用约束：如果你在为x86平台编写内联汇编，GCC提供了一些针对特定寄存器的约束符，可以更精细地控制寄存器分配，这对于C/C++底层优化很有帮助。

希望这篇结合实战的解析能帮助你掌握C语言内联汇编这一强大工具。如果你在实践过程中遇到任何问题，或想了解更多编译器与底层开发相关的知识，欢迎在云栈社区的技术论坛与其他开发者交流讨论。
