从协议栈到GAP/GATT：嵌入式物联网开发中的BLE核心要点解析

在嵌入式开发领域，蓝牙技术往往自成一脉，通常需要专门的工程师来负责。然而，我们有时也需要对接蓝牙功能，掌握一些基础知识。这不仅能提升与蓝牙同事的沟通效率，也能帮助我们更好地把握项目各个模块的动态。

如今我们提到的蓝牙，主要包含两大分支：经典蓝牙和低功耗蓝牙。它们差异显著，具体对比如下：

对比维度	经典蓝牙（BR/EDR）	低功耗蓝牙（BLE）
传输速率	1-3 Mbps，带宽大	1 Mbps（BLE 5.0可达 2 Mbps）
功耗水平	高，持续传输耗电明显	极低，纽扣电池能撑一两年
典型场景	蓝牙音箱、耳机、车载音频	智能手环、传感器、物联网终端
协议复杂度	复杂，涉及音频编解码、高速数据流	精简，专为短数据、低频交互设计
嵌入式对接频率	偶尔碰到（音频类项目）	非常高频，绝大多数IoT项目都用它

简单来说，如果你从事物联网、可穿戴设备或传感器相关项目，日常打交道的基本都是BLE。手机APP读取设备数据、下发控制指令、进行OTA升级——这些全是BLE的职责范围。因此，后续内容将围绕BLE展开，为你厘清其协议栈与核心概念。

BLE协议栈分层：抓大放小

蓝牙的完整协议栈从物理层到应用层内容繁多，但我们无需深陷其中。关键在于理解：底层的PHY（物理层）、LL（链路层）、L2CAP（逻辑链路控制与适配层）等，已被芯片厂商（如Nordic、TI等）完全封装在SDK里，我们通常无需也无需直接接触。

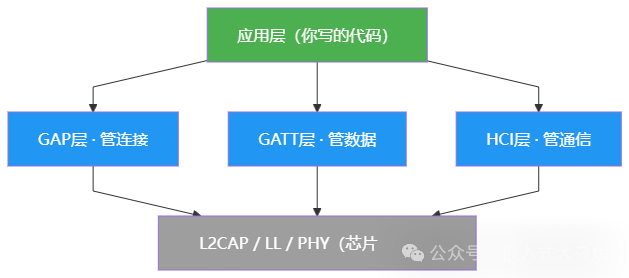

我们真正需要关心的，是GAP、GATT、HCI这三层半，再加上我们自己编写的应用层代码。这涉及到整个系统的架构设计思想。

用一个更生活化的比喻来解释这几层的分工：

• GAP层 = 社交认识流程：你在哪个平台展示自己（广播）、别人如何找到你（扫描发现）、双方怎么建立联系（连接配对）、关系结束后如何断开（断开连接）。GAP负责管理设备间“能否以及如何建立联系”。
• GATT层 = 联系建立后的信息交换规则：成为好友后，你的动态里包含哪些内容（服务与特征值）、对方能查看哪些（读权限）、能否给你留言（写权限）、你会否主动推送新动态给对方（通知）。GATT负责管理“连接建立后，传输什么数据以及如何传输”。
• HCI层 = 人与设备间的操作接口：你想发送信息，需要在手机上点击按钮，手机会将你的操作转换为底层的网络指令。HCI就是应用层与底层蓝牙芯片之间的命令接口，我们调用SDK的API，底层走的就是HCI指令。
• 应用层 = 决策者本人：决定发送什么内容、如何回复、出现问题时如何处理，这部分逻辑完全由开发者自己编写。

理清这个分工，在对接时就不会迷失方向。记住核心口诀：GAP管连接，GATT管数据，HCI管通信。先配置GAP让设备能被发现和连接，再配置GATT确保数据能够传输，中间出现问题则查看HCI的状态反馈。

五个关键概念详解

理解了协议栈分层，接下来看看应用层开发中绕不开的几个核心概念。

1. 广播（Advertising）—— 宣告“我在这里”

BLE设备若想被手机发现，必须主动向外发送“广播包”。可以理解为，设备在持续地向周围喊话：“我是温湿度传感器_01，地址是XX:XX:XX:XX:XX:XX，想连接我的请过来！”

手机打开蓝牙扫描功能，就是在“聆听”周围的这些广播。

在代码中，我们需要配置并启动广播，核心参数有三个：

• 广播名称：在手机扫描列表中显示的设备名，应清晰易识别。
• 广播间隔：发送广播包的时间间隔，通常设置在100ms到500ms之间。间隔越短越容易被发现，但功耗越高，需要在搜索速度和设备续航间取得平衡。
• 广播内容：除了名称和地址，还可以携带一些自定义数据（广播包最大31字节），例如设备电量、固件版本号。

通常，我们只需调用芯片厂商SDK提供的接口并传入相应参数即可，底层的射频信号调制与发送无需我们操心。

2. UUID —— 数据接口的“唯一门牌号”

UUID（通用唯一识别码）是GATT层为每个数据接口分配的唯一标识符。可以将其理解为“门牌号”——手机APP要读取温度数据，必须知道温度数据对应的UUID；设备要接收控制指令，也必须定义好对应指令的UUID。双方凭此“对号入座”才能通信。

GATT层采用清晰的树形结构来组织数据：

一个设备可以包含多个“服务”（Service），每个服务下可挂载多个“特征值”（Characteristic），每一级都拥有自己的UUID。手机APP对接时，先根据服务UUID找到目标服务，再根据特征值UUID找到具体的数据接口。

UUID主要有两种格式：

• 16位UUID：由蓝牙技术联盟（SIG）官方定义的标准UUID。例如，0x180A 代表“设备信息服务”，0x2A6E 代表“温度特征值”。如果你的数据类型恰好有标准定义，直接使用16位UUID即可。
• 128位UUID：用于自定义数据，格式类似于 0000FFE0-0000-1000-8000-00805F9B34FB。建议所有自定义的服务和特征值都使用128位UUID，以避免与标准UUID发生冲突。

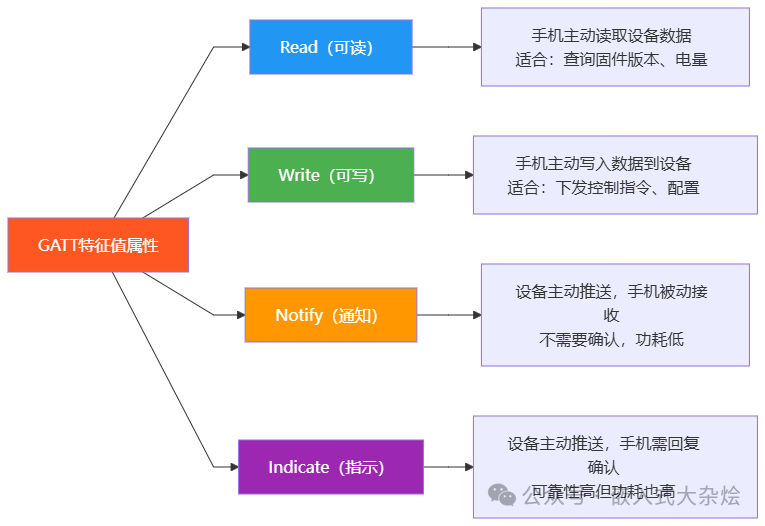

3. 特征值属性 —— 定义数据“如何使用”

每个特征值都拥有“属性”标记，它决定了手机端能对这条数据执行何种操作。这是在项目对接中最容易出错的环节之一，属性配置错误将直接导致功能失效。

一个特征值可以同时拥有多种属性。例如，温度特征值通常设置为“可读 + 通知”——手机既可以主动查询当前温度（Read），设备也会定时主动推送新数据（Notify）。而采集间隔特征值则可设置为“可读 + 可写”——手机能查询当前设置（Read），也能下发新的采集间隔指令（Write）。

在实际项目中，Notify（通知）属性使用最为频繁。因为大多数物联网设备的工作模式是：传感器采集到数据后主动上报，无需手机端频繁轮询。这种方式通信效率高，且有助于降低功耗，是嵌入式内存管理与资源优化思想的体现。

4. BLE连接与数据交互完整流程

现在，让我们将广播、UUID、特征值属性串联起来，看看一次完整的BLE数据交互是如何进行的：

通过上图，我们可以清晰地看到整个流程：手机通过扫描发现广播中的设备并发起连接，连接建立后，依据UUID找到对应的服务和特征值，随后便可进行数据读写、接收通知等操作。

5. 主从角色 —— 连接发起者与等待者

BLE将设备分为两种角色：

• 从设备：我们开发的传感器、手环、智能门锁等，绝大多数都属于从设备。从设备的工作就是广播自身、等待被连接、连接后提供数据服务。在嵌入式物联网项目中，超过90%的情况你都是在进行从设备的开发。
• 主设备：手机、平板电脑、蓝牙网关等，通常扮演主设备的角色。主设备负责主动扫描、发起连接、并主动请求数据。如果你开发的是需要同时连接多个传感器的蓝牙网关，那么你将进行主设备开发，其复杂度和难度相对更高。

应用层代码核心工作流程

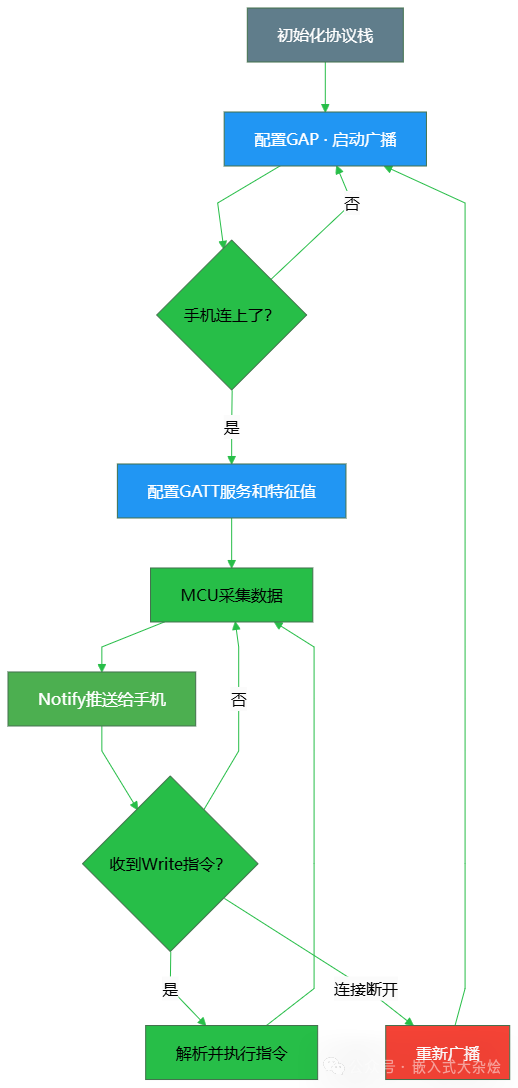

以一个“BLE温湿度采集设备”为例，应用层代码的整体工作流程如下图所示：

流程图清晰地展示了主线逻辑，这里再补充几个关键点：

• GAP配置决定了设备能否被搜索到，GATT配置决定了连接后能交换什么数据，两者缺一不可，且配置顺序不能颠倒。
• 异常处理至关重要——连接断开后需自动重新广播、数据发送失败应设计重试机制、指令解析出错需返回明确的错误码。这些细节直接关系到产品的最终稳定性。
• 我们无需直接操作底层蓝牙驱动，芯片SDK已经封装了射频收发、链路管理等复杂操作。我们的核心工作集中在参数配置、交互逻辑编写以及异常情况的兜底处理上。

总结与建议

蓝牙协议栈看似庞大，但嵌入式工程师只需抓住三条主线：GAP管连接、GATT管数据、HCI管通信。把广播配置、UUID定义、特征值属性、数据交互流程以及异常处理这几件事理解透彻，日常的BLE应用层对接就不会有太大问题。

个人经验是，初次接触BLE时，不必急于从零开始编写所有代码。可以先运行芯片厂商SDK提供的演示程序（Demo），尝试修改几个参数，让手机能够成功连接设备并收发数据。在Demo的基础上逐步添加自己的业务逻辑，远比从零搭建要高效，也更容易规避错误。

遇到问题时，不要立刻埋头查阅厚厚的协议文档。可以优先使用如nRF Connect或LightBlue这类通用的蓝牙调试APP，抓取并分析广播包是否正确、UUID是否匹配、特征值属性是否配置得当。你会发现，大约80%的问题都能通过这类工具快速定位。

希望这篇梳理能帮助你在嵌入式开发中更好地理解和使用BLE技术。如果你想与更多开发者交流类似的心得，欢迎来云栈社区一起探讨。
