ZYNQ EMIO 驱动 PL 侧 eMMC 实战：SDIO接口配置与性能优化指南

相较于市面上多数将eMMC存储器直接挂在PS（Processing System）侧的核心板方案，我们这款核心板的设计有所不同——其eMMC是连接在PL（Programmable Logic）侧的。这种设计为驱动eMMC提供了两种思路：一是通过EMIO（Extended Multiplexed I/O）进行驱动，其软件驱动方式与挂载在PS侧基本一致；另一种则是在FPGA侧编写专用的硬件驱动代码，这种方式虽然可以利用8线模式实现更高速率，但开发复杂度也显著增加。本文将聚焦于第一种方法，详细介绍如何通过ZYNQ的EMIO接口，高效可靠地驱动PL侧的eMMC设备。

第一步：在Vivado Block Design中添加SDIO1接口

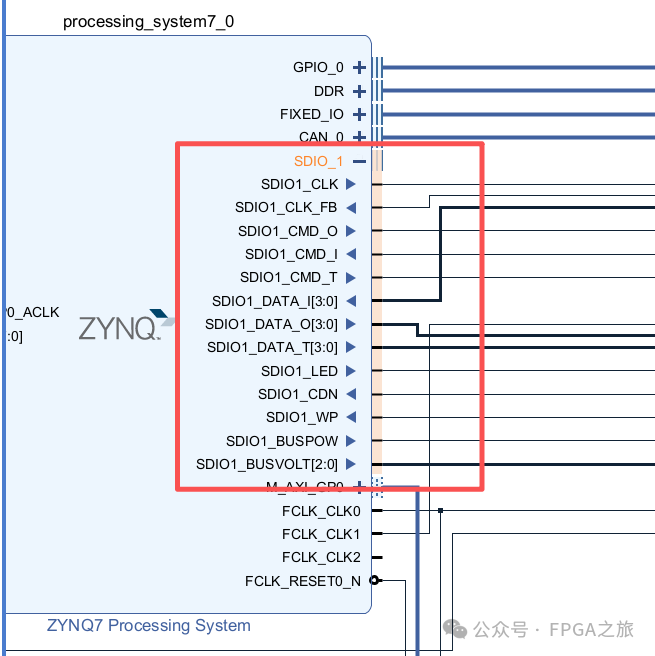

首先，需要在Vivado的Block Design（BD）中，为ZYNQ Processing System IP核添加并启用SDIO1外设接口。这将生成对应的硬件信号引脚，用于后续在PL侧进行连接。

第二步：创建顶层模块连接并缓冲信号

接下来，在PL侧创建一个eMMC_Top顶层模块（或类似的HDL模块）。该模块的主要任务是将从PS端通过EMIO映射过来的SDIO1接口信号引入，并进行必要的路由和缓冲处理。

我们主要关心四个关键信号：SDIO1_CLK、SDIO1_CLK_FB、SDIO1_CMD和SDIO1_DATA[3:0]。对于SDIO1的其他辅助信号，如SDIO1_LED、SDIO1_CDN等，在本应用中可以忽略不计。

一个关键的细节是时钟反馈信号SDIO1_CLK_FB的处理。为了提升时序稳定性和数据采样可靠性，通常建议将其与输出的SDIO1_CLK进行连接。一种更优的做法是使用FPGA内的IDELAYE2原语，在反馈路径上引入一个微小（例如1~2ns）的可控相位延迟，这能有效补偿板级走线延迟，优化建立/保持时间。

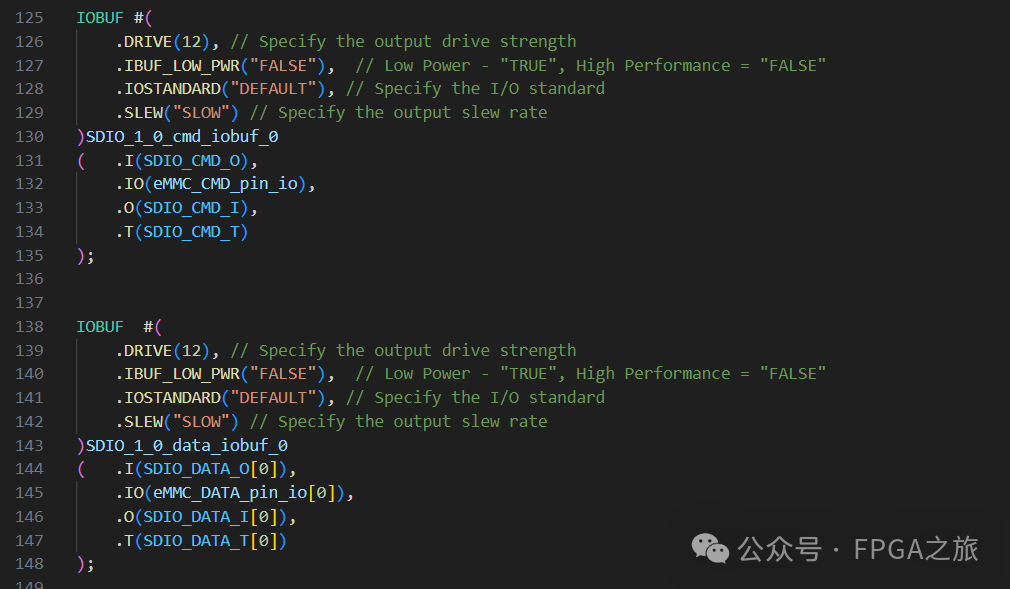

信号驱动到物理引脚前，必须使用IOBUF原语进行缓冲。以下是SDIO1_CMD和其中一位SDIO1_DATA信号的Verilog示例代码：

IOBUF #(
    .DRIVE(12),           // 指定输出驱动强度
    .IBUF_LOW_PWR("FALSE"), // 低功耗模式设为FALSE以获得高性能
    .IOSTANDARD("DEFAULT"), // 指定I/O标准
    .SLEW("SLOW")          // 指定输出压摆率为SLOW
) SDIO_1_0_cmd_iobuf_0 (
    .I(SDIO_CMD_O),        // 来自PS的输出信号
    .IO(eMMC_CMD_pin_io),  // 连接到物理引脚的双向端口
    .O(SDIO_CMD_I),        // 输入到PS的信号
    .T(SDIO_CMD_T)         // 三态控制信号
);

IOBUF #(
    .DRIVE(12),
    .IBUF_LOW_PWR("FALSE"),
    .IOSTANDARD("DEFAULT"),
    .SLEW("SLOW")
) SDIO_1_0_data_iobuf_0 (
    .I(SDIO_DATA_O[0]),
    .IO(eMMC_DATA_pin_io[0]),
    .O(SDIO_DATA_I[0]),
    .T(SDIO_DATA_T[0])
);

完成上述硬件连接与约束后，即可生成最终的XSA硬件描述文件，供软件开发使用。

第三步：在Vitis中导入并修改SDIO例程

打开Vitis IDE，基于上一步导出的XSA文件创建平台工程和应用项目。Xilinx提供了丰富的外设驱动示例，我们可以直接导入SDIO的例程作为起点。

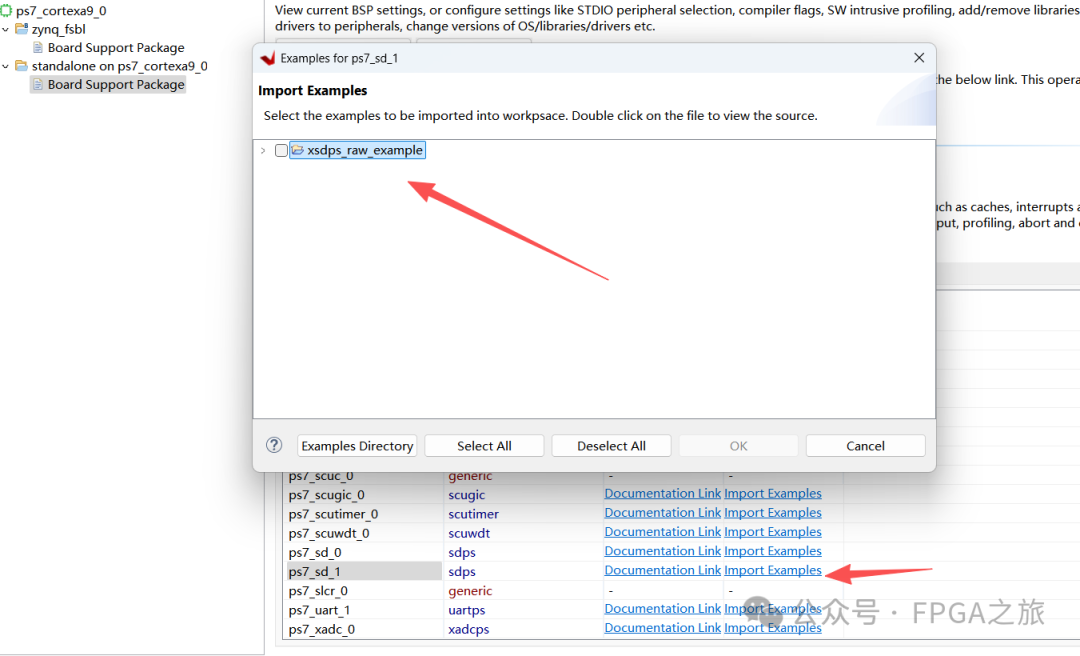

在Vitis的Board Support Package设置中，找到ps7_sd_1（对应SDIO1）并点击“Import Examples”，选择xsdps_raw_example。

需要特别注意，默认的例程代码是针对SDIO_0（即ps7_sd_0）编写的。为了驱动我们所用的SDIO_1，必须修改设备ID。找到代码中调用XSdPs_LookupConfig()的地方，将其参数从XPAR_XSDPS_0_DEVICE_ID修改为XPAR_XSDPS_1_DEVICE_ID。这是确保驱动正确识别硬件SDIO接口的关键一步。

第四步：编译、下载与调试验证

完成代码修改后，编译整个工程，将生成的二进制文件下载到ZYNQ开发板中运行。为了验证eMMC是否驱动成功，最直接的方法是使用调试器。

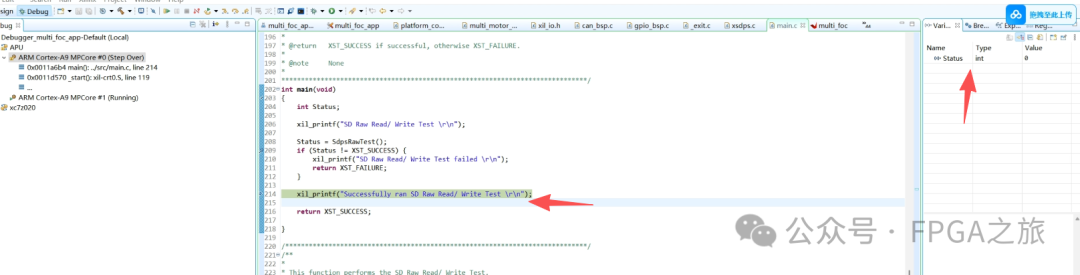

在Vitis的Debug视图中运行程序，重点关注测试函数返回的Status变量值。根据SDIO驱动示例的设计逻辑，如果eMMC的初始化、读写测试全部通过，Status的值应为0（即XST_SUCCESS）。通过观察调试窗口中该变量的值，可以快速判断驱动是否成功。

总结

通过以上四个步骤，我们完成了从硬件引脚配置、FPGA逻辑连接，到软件驱动适配与调试的全流程。利用ZYNQ的EMIO功能驱动PL侧eMMC，实质上是在PS端运行标准SDIO驱动，并通过可编程逻辑单元完成电气接口的转换与适配。这种方法在性能与开发效率之间取得了良好平衡，是快速实现存储功能扩展的可靠方案。希望这篇在云栈社区分享的实践指南，能为你后续的ZYNQ项目开发提供清晰的参考。
