Vivado中IP核被锁定：FPGA设计中的原因分析与解决方案

1.IP核被锁定的原因

在FPGA开发中，Vivado的IP核被锁定是一个常见且令人头疼的问题。这通常意味着你无法查看或修改IP的内部配置，影响了设计的迭代与调试。理解其背后的原因，是解决问题的第一步。

1.1 Vivado版本差异

当使用不同版本的Vivado打开工程时，IP核被锁定的情况最为常见。Xilinx会不断更新其软件，新版本可能会引入新的特性或改变对IP核的支持方式。

例如，一个工程最初是在 Vivado 2020.1 中创建并配置了特定的IP核。如果你尝试在 Vivado 2022.2 中打开它，新版本的软件可能会检测到该IP核与当前环境存在潜在的兼容性风险。为了避免在后续综合或实现过程中出现难以预料的错误，Vivado会采取保守策略——将该IP核锁定，提示你需要进行升级或检查。

1.2 IP版本不匹配

不仅是Vivado的版本，IP核本身的版本更新也可能导致问题。IP核在迭代过程中，其内部逻辑、接口定义或配置参数可能会发生变化。

如果你的工程中引用的某个IP核（例如 AXI DMA Controller）是旧版本（v4.1），而当前Vivado环境中的库默认推荐或支持的是新版本（v4.2），软件就会因为版本不匹配而将其锁定，以等待你的明确升级指令。

1.3 IP License问题

部分高级或专用IP核需要有效的许可证（License）才能正常使用。这多见于一些涉及特定算法、高速接口（如PCIe、 Aurora）或信号处理（如FIR滤波器、FFT）的IP。

如果许可证文件丢失、路径配置错误、有效期已过，或者你根本没有获取相应授权，Vivado在启动或加载工程时检测到授权不合法，就会立即锁定这些IP核。此时，你看到的可能不仅仅是锁定，还可能伴随授权错误的警告信息。这属于更深层次的工程 调试 问题。

1.4 芯片型号不同

目标芯片型号（Device）的改变也可能触发IP锁定。不同的FPGA芯片系列（如Kintex-7 与 Zynq-7000）或同一系列下的不同型号，其底层硬件资源（如DSP Slice、Block RAM数量）和特性支持存在差异。

当工程的目标芯片从 A7 切换到 K7 后，原本为 A7 配置的某些IP核可能不完全兼容 K7 的硬件架构，或者有更优化的配置方式。Vivado为了确保设计的正确性，会锁定IP核，要求你根据新器件重新审查并生成IP。

2. IP核被锁定的解决办法

注意：针对上述由 Vivado版本差异（1.1）、IP版本不匹配（1.2） 和 芯片型号不同（1.4） 导致的锁定，通常可以采用以下方法解决。

2.1 生成IP核状态报告并升级

这是最直观、最常用的解决方法。你可以通过Vivado的图形界面生成一份详细的IP状态报告。

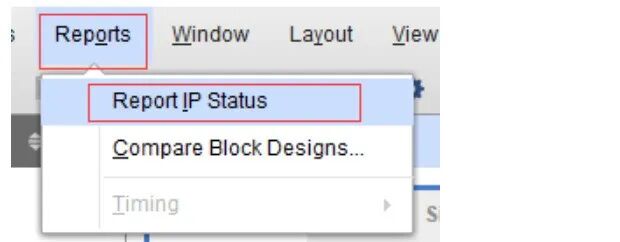

操作路径是：Tools -> Report -> Report IP Status。

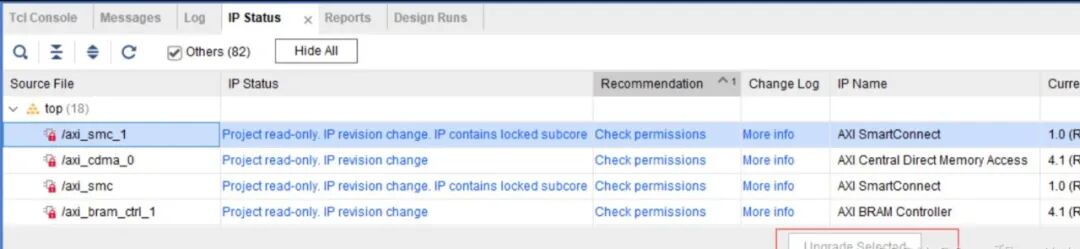

在弹出的“IP Status”窗口中，你会看到一个清晰的表格，列出了工程中所有IP核的详细信息，包括“IP Status”（状态）、“Current Version”（当前版本）和“Recommendation”（推荐操作）。

如果IP核因版本问题被锁定，“Recommendation”列通常会显示“Upgrade”。你只需要勾选列表中需要升级的IP核（上图中高亮部分），然后点击右下角的 Upgrade Selected... 按钮。Vivado会自动处理版本差异，完成IP的更新和重新生成。

操作小贴士：

• 手动勾选：有时被锁定的IP核不会自动被勾选，需要你手动点击前面的方框。
• 路径问题：如果点击升级时遇到 NO ip specified 或类似报错，这大概率是因为你的工程保存路径中包含了中文或特殊字符。请务必将工程移动到全英文路径下再尝试。

2.2 使用TCL命令解锁

当图形界面中的 Upgrade Selected 按钮呈灰色不可用时，可以尝试更底层的Tcl命令方式。在Vivado底部的“Tcl Console”标签页中，输入并执行以下命令：

upgrade_ip [get_ips]

这条命令会尝试升级工程中所有的IP核（[get_ips] 表示获取所有IP对象）。

可能遇到的问题：

• 路径报错：若执行后报错 (Common 17-69) Command failed: No IP specified.，这同样指向了工程路径包含中文的问题，修改为英文路径即可。
• 部分失败：如果工程中有IP因许可证等非版本问题被锁定，此命令可能无法解决所有问题，需要你单独处理那些特殊的IP。

2.3 工程另存为

如果上述两种“升级”方法都未能奏效，可以尝试一个间接但有效的方法：将工程另存为（Save Project As...）一个新工程。

在另存为的过程中，Vivado会重新整理和链接工程中的所有文件，包括IP核。有时，原工程文件中可能存在一些隐含的配置或状态错误，通过另存操作可以“刷新”整个工程环境。保存后，打开新的工程文件，检查IP核是否已自动解锁。

注意事项：新工程的保存路径和名称必须使用全英文，且避免特殊字符，防止引入新的问题。

2.4 检查和更新IP License

如果锁定是由许可证问题（1.3节）引起的，那么上述方法均无效，必须从授权本身入手。

1. 检查许可证状态：通过 Help -> About -> View License Status 查看当前许可证的详细情况，确认目标IP的许可证是否有效、是否过期。
2. 更新或安装许可证：如果许可证过期，需要联系供应商（如Xilinx）续订；如果未安装，则需要将合法的许可证文件（通常是.lic格式）放置在正确路径，并在Vivado设置中（Help -> Manage License...）指定该路径。
3. 重启生效：完成许可证的更新或安装后，务必关闭并重启Vivado，以确保新的授权信息被正确加载。

---

总结来说，面对Vivado中IP核被锁定的问题，首先要根据提示信息判断锁定原因。版本问题多用“升级”解决，路径问题要保证全英文，授权问题则需从源头处理。理解这些底层 逻辑设计 工具的运作机制，能帮助我们在FPGA开发中更高效地排错。
