在数据驱动决策的时代，将静态数据转化为直观、动态的图表是提升洞察力的关键。ECharts作为一款强大的开源JavaScript可视化库，能够轻松实现这一目标。本文将深入讲解如何使用ECharts构建一个支持多条曲线动态生成与交互的可视化图表，并提供完整的代码实现。
核心代码实现与解析

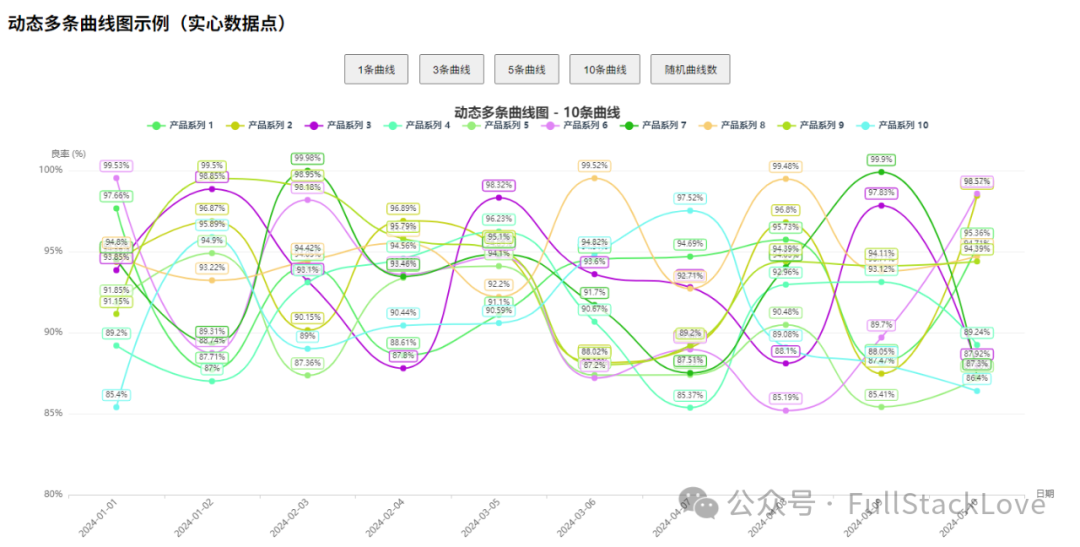

以下是一个完整的HTML示例，它创建了一个可动态调整曲线数量、带有精美样式的折线图。
<!DOCTYPE html>
<html lang="zh-CN">
<head>
<meta charset="UTF-8">
<meta name="viewport" content="width=device-width, initial-scale=1.0">
<title>动态多条曲线图（实心数据点）</title>
<!-- 引入ECharts库 -->
<style>
#chart-container {
width: 100%;
height: 600px;
margin: 0 auto;
}
body {
font-family: Arial, sans-serif;
margin: 20px;
}
.control-panel {
margin: 20px 0;
text-align: center;
}
button {
margin: 5px;
padding: 8px 16px;
font-size: 14px;
cursor: pointer;
}
</style>
</head>
<body>
<div class="control-panel">
<button onclick="generateChart(1)">1条曲线</button>
<button onclick="generateChart(3)">3条曲线</button>
<button onclick="generateChart(5)">5条曲线</button>
<button onclick="generateChart(10)">10条曲线</button>
<button onclick="generateChart()">随机曲线数</button>
</div>
<div id="chart-container"></div>
<script>
// 初始化图表容器
var chartDom = document.getElementById('chart-container');
var myChart = echarts.init(chartDom);
// 生成类别轴数据（日期或类别）
function generateXAxisData() {
var xData = [];
// 生成10个类别，可以是日期或其它类别
for (var i = 1; i <= 10; i++) {
// 模拟日期格式，也可以改为其他类别如['A', 'B', 'C']
xData.push('2024-0' + Math.ceil(i/2) + '-' + (i < 10 ? '0' + i : i));
}
return xData;
}
// 随机生成鲜艳颜色函数
function generateVibrantColor() {
var hue = Math.floor(Math.random() * 360);
var saturation = 70 + Math.floor(Math.random() * 30);
var lightness = 40 + Math.floor(Math.random() * 40);
return 'hsl(' + hue + ', ' + saturation + '%, ' + lightness + '%)';
}
// 生成系列数据
function generateSeriesData(seriesCount, xData) {
var seriesArray = [];
var legendData = [];
var colors = [];
for (var i = 0; i < seriesCount; i++) {
var seriesData = [];
// 为每个x点生成y值（85-100%的良率）
for (var j = 0; j < xData.length; j++) {
var yValue = 85 + Math.random() * 15; // 85-100%
yValue = Math.round(yValue * 100) / 100; // 保留两位小数
seriesData.push(yValue);
}
seriesArray.push({
name: '产品系列 ' + (i + 1),
type: 'line',
data: seriesData,
smooth: true,
// 恢复为实心圆点
symbol: 'circle',
symbolSize: 8,
// 设置实心圆点样式
itemStyle: {
color: null, // 将使用系列颜色
borderWidth: 0 // 无边框
}
});
legendData.push('产品系列 ' + (i + 1));
colors.push(generateVibrantColor());
}
return {
series: seriesArray,
legend: legendData,
colors: colors
};
}
// 生成图表
function generateChart(seriesCount) {
// 如果没有指定系列数量，随机生成1-10条
if (!seriesCount) {
seriesCount = Math.floor(Math.random() * 10) + 1;
}
var xAxisData = generateXAxisData();
var chartData = generateSeriesData(seriesCount, xAxisData);
// 配置项
var option = {
title: {
text: '动态多条曲线图 - ' + seriesCount + '条曲线',
left: 'center',
textStyle: {
color: '#333',
fontSize: 18
}
},
tooltip: {
trigger: 'axis',
axisPointer: {
type: 'shadow'
},
formatter: function (params) {
var xValue = params[0].axisValue;
var result = '<div style="font-size: 14px; margin-bottom: 5px; font-weight: bold; color: #333;">时间点: ' + xValue + '</div>';
params.forEach(function (item) {
result += '<div style="margin: 5px 0;">';
result += '<span style="display: inline-block; width: 12px; height: 12px; background: ' +
item.color + '; border-radius: 50%; margin-right: 8px;"></span>';
result += '<span style="color: ' + item.color + '; font-weight: bold;">' + item.seriesName + '</span>: <strong style="color: #e4393c;">' + item.value + '%</strong>';
result += '</div>';
});
return result;
}
},
legend: {
data: chartData.legend,
top: '3%', // 图例位置上移
textStyle: {
fontSize: 12,
color: '#2c3e50', // 图例文字颜色改为深蓝色
fontWeight: 'bold' // 加粗图例文字
},
itemGap: 15, // 增加图例项之间的间距
itemWidth: 25, // 增加图例标记的宽度
itemHeight: 14, // 增加图例标记的高度
type: seriesCount > 5 ? 'scroll' : 'plain' // 图例过多时启用滚动
},
grid: {
left: '3%',
right: '4%',
top: '15%', // 调整顶部间距以适应图例位置上移
bottom: '3%',
containLabel: true
},
xAxis: {
type: 'category',
data: xAxisData,
name: '日期',
nameTextStyle: {
fontSize: 12,
color: '#666'
},
axisLabel: {
rotate: 45, // 日期标签旋转45度，避免重叠
color: '#666'
},
axisLine: {
lineStyle: {
color: '#ccc'
}
}
},
yAxis: {
type: 'value',
name: '良率 (%)',
min: 80,
max: 100,
interval: 5,
axisLabel: {
formatter: '{value}%',
color: '#666'
},
nameTextStyle: {
fontSize: 12,
color: '#666'
},
splitLine: {
lineStyle: {
color: '#f0f0f0'
}
}
},
series: chartData.series
};
// 为每个系列设置颜色
option.series.forEach(function(series, index) {
// 设置线条颜色
series.lineStyle = {
width: 2,
color: chartData.colors[index]
};
// 设置数据点为实心
series.itemStyle = {
color: chartData.colors[index], // 填充颜色与线条颜色一致
borderWidth: 0 // 无边框
};
// 设置高亮状态下的样式
series.emphasis = {
itemStyle: {
color: chartData.colors[index], // 高亮时保持原色
borderColor: '#fff', // 高亮时添加白色边框
borderWidth: 2
},
scale: 1.5 // 高亮时放大数据点
};
// 设置标签样式
series.label = {
show: true,
formatter: '{c}%',
color: '#333',
fontSize: 10,
backgroundColor: 'rgba(255,255,255,0.7)',
borderColor: chartData.colors[index],
borderWidth: 1,
borderRadius: 3,
padding: [2, 4]
};
});
// 应用配置并渲染图表
myChart.setOption(option, true);
}
// 初始生成3条曲线
generateChart(3);
// 窗口大小改变时重绘图表
window.addEventListener('resize', function() {
myChart.resize();
});
</script>
</body>
</html>
技术要点解析
- 动态数据生成：
generateSeriesData 函数是核心，它能根据指定的曲线数量（seriesCount）动态生成对应的随机数据序列，并分配唯一的系列名称与颜色。这使得图表能够灵活应对不同数据维度的需求。
- 可交互控制面板：通过一组按钮控件，用户可以即时更改图表中显示的数据系列数量（1、3、5、10条或随机），无需刷新页面即可看到可视化效果的实时变化，极大提升了用户体验。
- 视觉样式优化：
- 颜色：使用HSL色彩模型随机生成鲜艳且区分度高的颜色，避免图表线条颜色单调或相近。
- 数据点：采用实心圆点（
symbol: 'circle'）并移除了边框，使焦点更清晰。在高亮交互时（emphasis），数据点会放大并添加白色边框，引导用户视线。
- 标签与图例：为每条曲线的数据点添加了带背景的数值标签，并优化了图例的样式与布局（如颜色加深、加粗、自动滚动），使信息在多条曲线时仍保持可读性。
- 响应式设计：通过监听
window 的 resize 事件并调用 myChart.resize() 方法，确保图表在不同屏幕尺寸下都能自适应并完整显示。
应用场景与扩展
此图表模板非常适合需要对比多个指标随时间变化趋势的场景，例如：
- 监控不同产品的质量良率走势。
- 分析多个渠道的日活跃用户数（DAU）变化。
- 跟踪公司内若干关键业绩指标（KPI）的完成进度。
你可以轻松地修改 generateXAxisData 和 generateSeriesData 函数中的数据源，将其替换为从后端API获取的真实数据，即可集成到实际的监控仪表盘或数据分析系统中。通过掌握ECharts的这些配置技巧，你可以构建出既美观又实用的专业级数据可视化应用。
