详解全光Scale-Up：阿里云3.2T NPO光模块的优势、架构与未来展望

当AI模型规模从“百卡”迈向“千卡”、“万卡”，集群内部的通信压力急剧增加。传统的电互连方式在224G甚至更高速率时代，开始显露疲态。本文将结合漫画图解，深入探讨全光Scale-Up技术的必要性，并聚焦于阿里云发布的行业首个3.2T NPO（近封装光学）光模块，解析其技术原理、核心优势与产业意义。

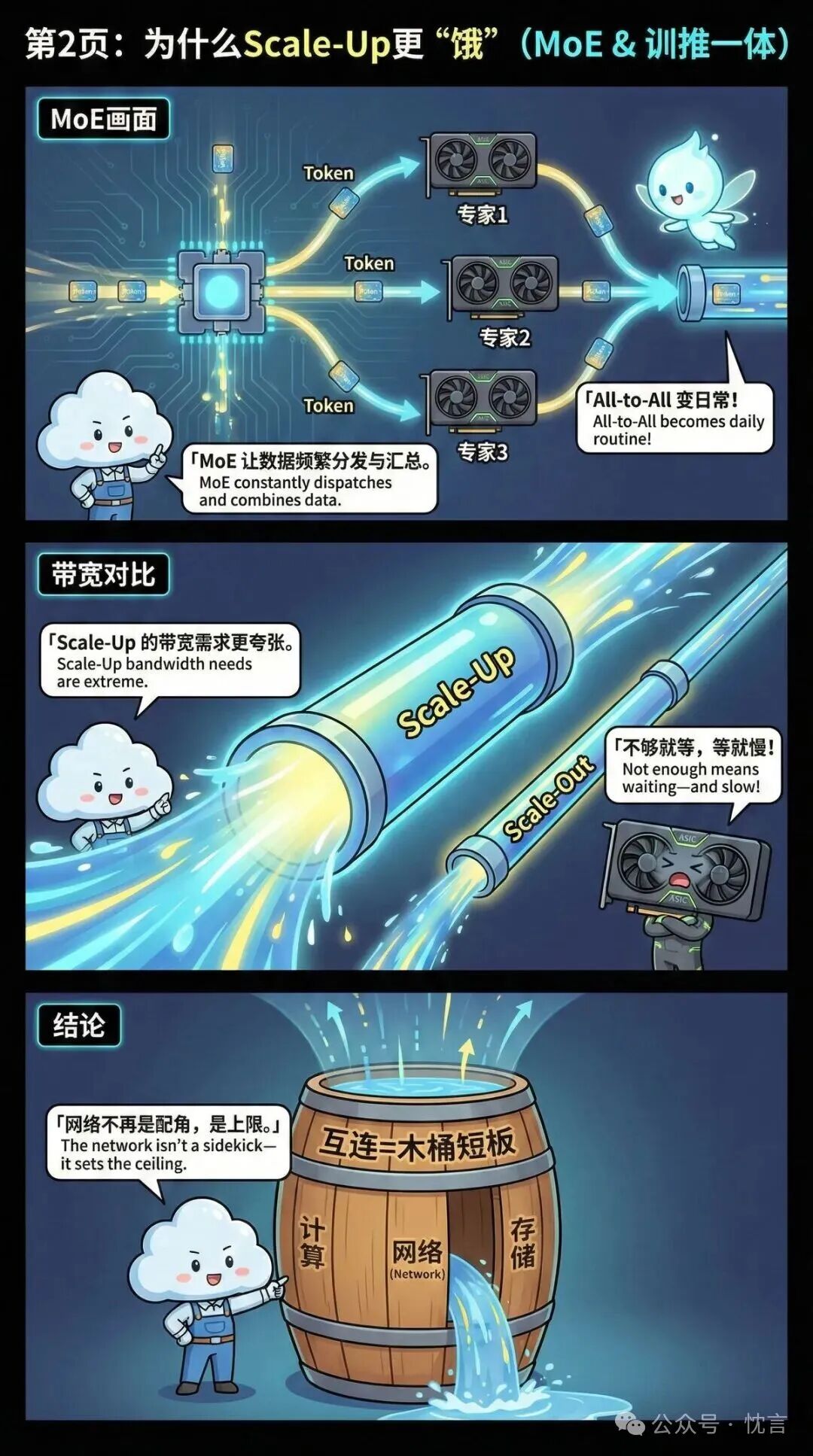

一、AI Scale-Up 为何“渴求”超高带宽？

AI训练，尤其是大规模模型训练，其通信模式可以形象地理解为一场“全员大会”。每个GPU（或计算单元）都需要频繁地与其他所有GPU交换数据，这就是所谓的“All-to-All”通信模式。

随着模型参数量的爆炸式增长，以及MoE（混合专家）等架构的普及，这种密集的数据分发与汇总成为了日常操作。Scale-Up（纵向扩展，即提升单个节点或机柜内的互联带宽）相较于Scale-Out（横向扩展，增加节点数量）对网络带宽提出了近乎苛刻的要求。网络带宽已成为限制整体算力效率的“木桶短板”，而不仅仅是配套角色。

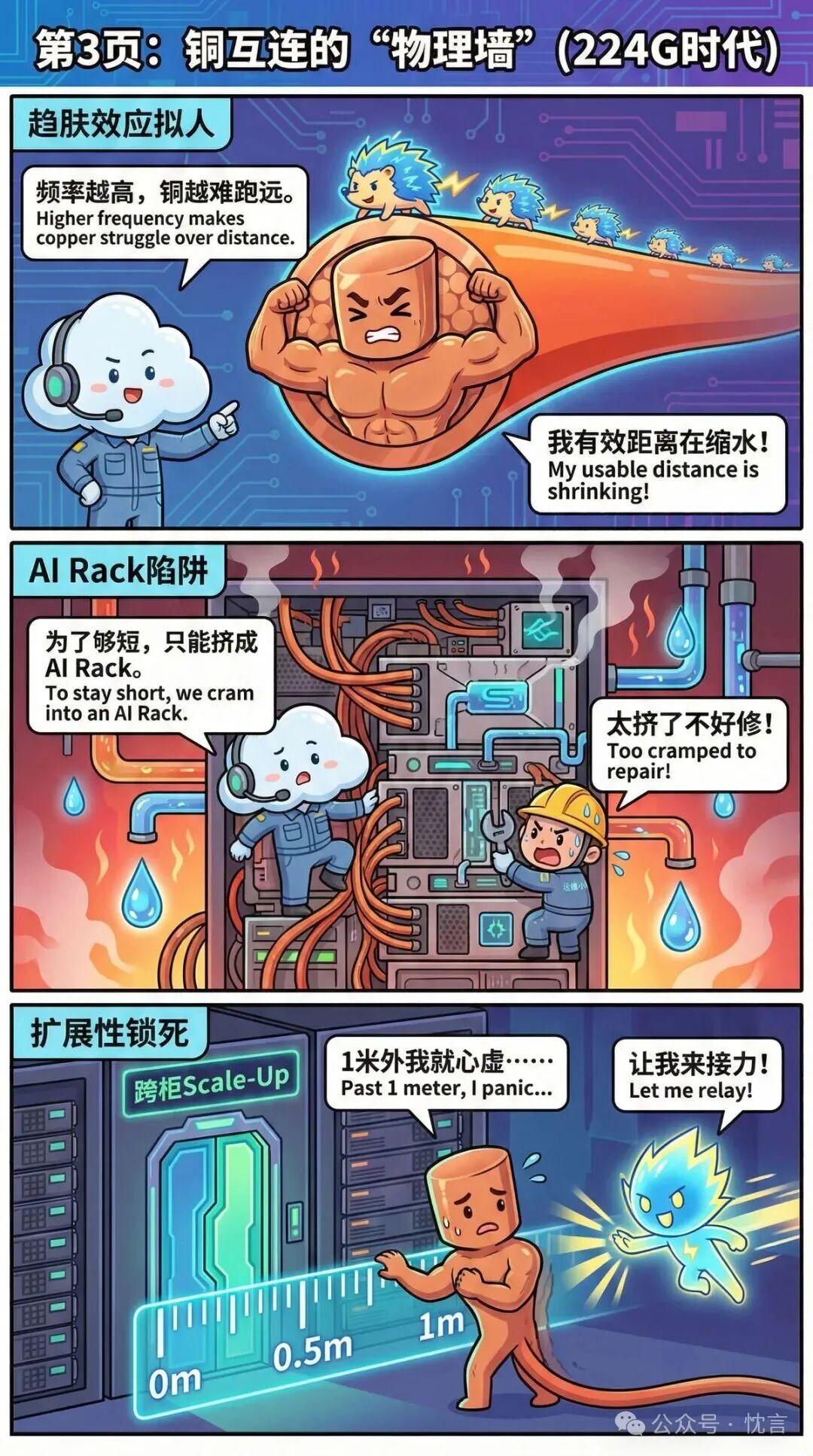

二、铜互连的“物理墙”：趋肤效应与扩展性锁死

在224Gbps及更高传输速率下，传统的铜缆（电信号）互连遇到了难以逾越的物理瓶颈。

1. 趋肤效应：高频信号在导体中传输时，会趋向于在导体表面流动，导致有效导电面积减小，电阻增加，信号衰减急剧加大。这使得高速电信号的传输距离大幅缩短，可能局限在1米甚至更短的范围内。
2. 密度与维护困境：为了满足极短的传输距离，GPU等计算单元不得不被紧密地封装在同一个机柜（AI Rack）内，导致散热空间拥挤，维护和维修变得异常困难。
3. 扩展性锁死：跨机柜、跨机架的Scale-Up连接因为电信号衰减而变得不可行，系统规模被物理定律锁死。

那么，这个瓶颈到底是什么？答案就是从“电”转向“光”。光信号在光纤中传输几乎不受距离限制，且抗干扰能力强，是突破带宽和距离枷锁的必然选择。

三、技术路线之争：Pluggable、NPO 与 CPO

目前，将光技术引入计算互连主要有三种形态，它们与ASIC（专用芯片）的距离决定了其性能与可维护性的平衡。

1. 可插拔（Pluggable）：光模块独立存在，通过前面板插拔。电路路径长（通常15-30cm），信号损耗大，功耗高，且前面板插槽数量有限，面临“密度墙”。
2. CPO（共封装光学）：将光引擎与ASIC封装在同一基板上，距离最近，性能潜力最高。但两者高度耦合，一旦光部分故障，可能牵连整个芯片，维护风险高，良率挑战大。
3. NPO（近封装光学）：介于两者之间。将光引擎移至ASIC芯片的旁边（同一PCB上），通过极短的电互连（通常<5cm）连接，实现了“物理紧邻，电气解耦”。

NPO的核心思想是“靠近，但不焊死”。它既获得了接近CPO的短距传输优势，降低了信号损耗和功耗，又保留了类似可插拔模块的可独立测试、更换和维护能力，被认为是当前技术条件下的“最佳实用落地点”。

四、NPO 的核心优势解析

阿里云3.2T NPO光模块的发布，并非单纯追求高带宽，其背后是一系列关键技术的突破和设计理念的创新。

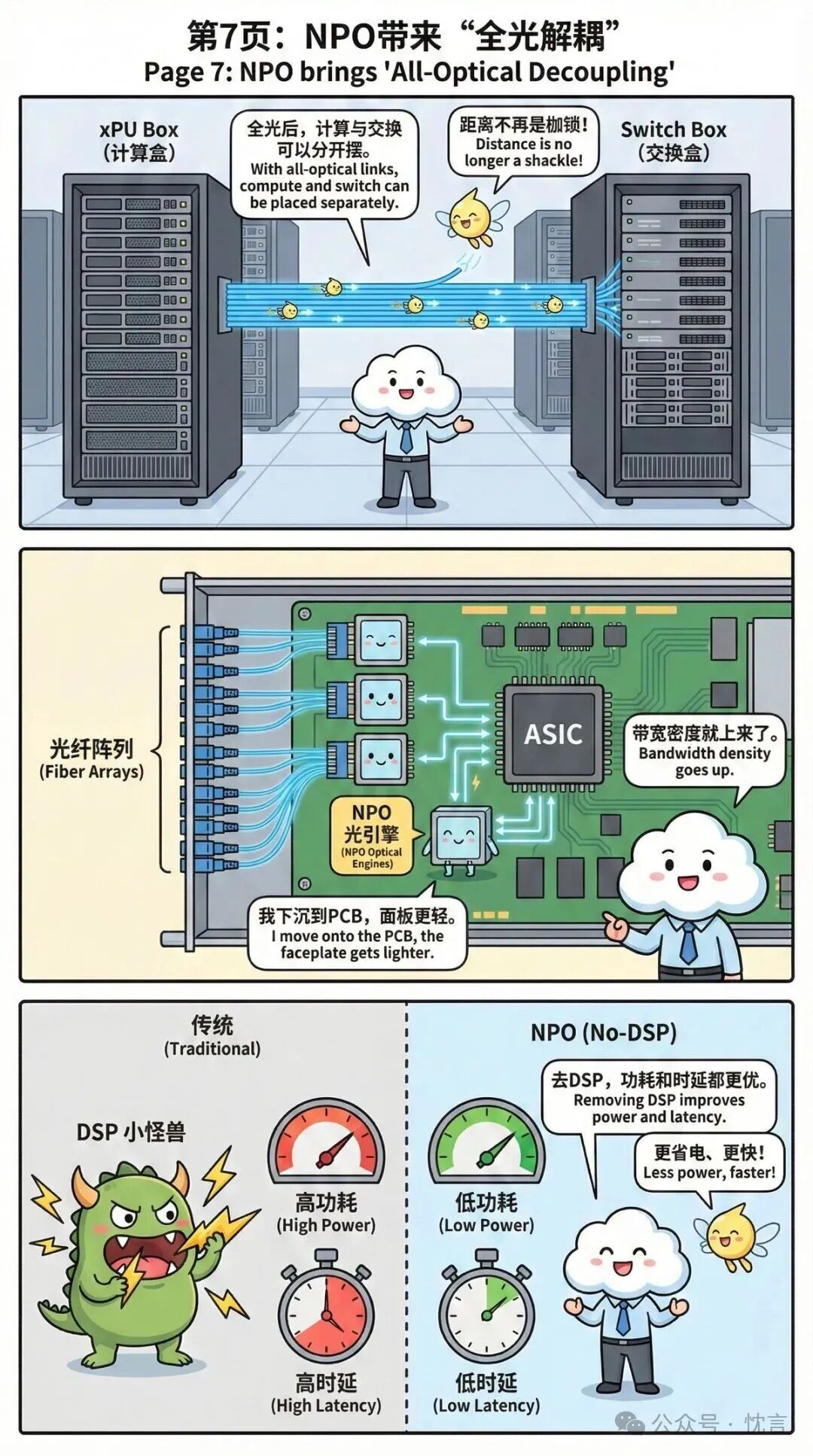

1. 全光解耦：重构数据中心布局

传统架构中，计算单元（xPU Box）和交换单元（Switch Box）通过电背板或短距线缆紧密耦合。采用NPO后，两者之间可以通过光纤直连。这意味着计算柜和交换柜可以物理分离部署，距离不再是限制。这不仅简化了机房布局和散热设计，也为资源池化和弹性伸缩提供了新的可能性。

同时，光引擎从前面板下沉到PCB板，释放了前面板空间，大幅提升了系统的带宽密度，并减轻了前面板的重量和风阻。

2. No-DSP线性直驱：更简单、更高效

传统高速光模块依赖DSP（数字信号处理）芯片对高速信号进行复杂的补偿和整形，这会带来额外的功耗（通常10W以上）和处理时延。

阿里云3.2T NPO模块实现了 “No-DSP线性直驱”。它通过精密的模拟电路设计和先进的光电芯片工艺，在无需DSP芯片的情况下，直接驱动光器件并保证信号质量（通过TDECO、接收灵敏度、误码率等“体检”）。这直接带来了更低的功耗、更低的传输时延和更简化的信号路径。

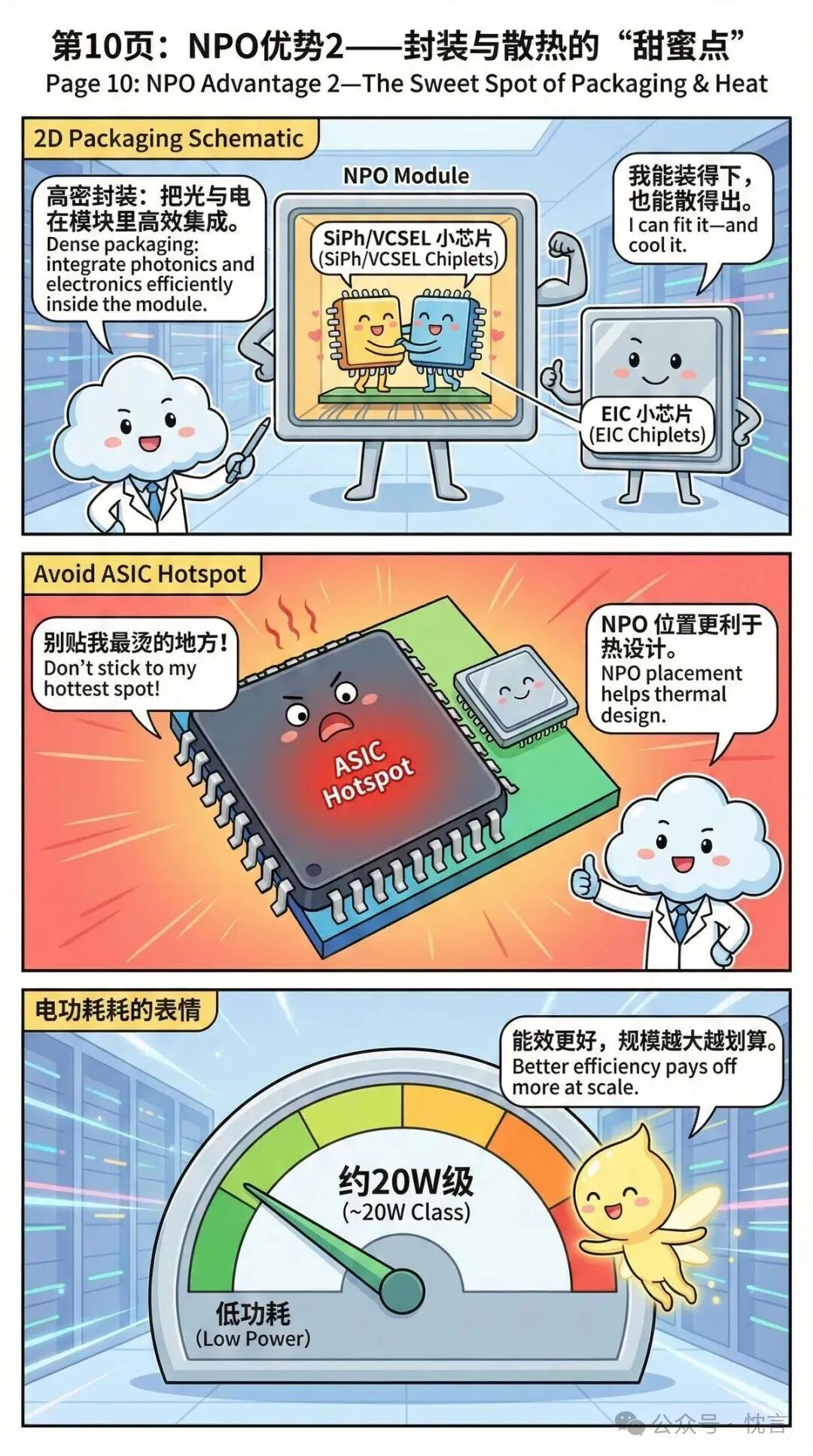

3. 封装与散热的“甜蜜点”

NPO模块采用高密度封装技术，将硅光（SiPh）芯片、激光器（如VCSEL）和电驱动芯片（EIC）高效集成在一个紧凑的模块内。其功耗控制在约20W级别，能效比优异，且规模部署后收益更明显。

更重要的是，NPO模块的位置布局避开了ASIC芯片上最热的区域（Hotspot），更有利于进行独立的、针对性的散热设计，避免了与计算芯片争抢散热资源。

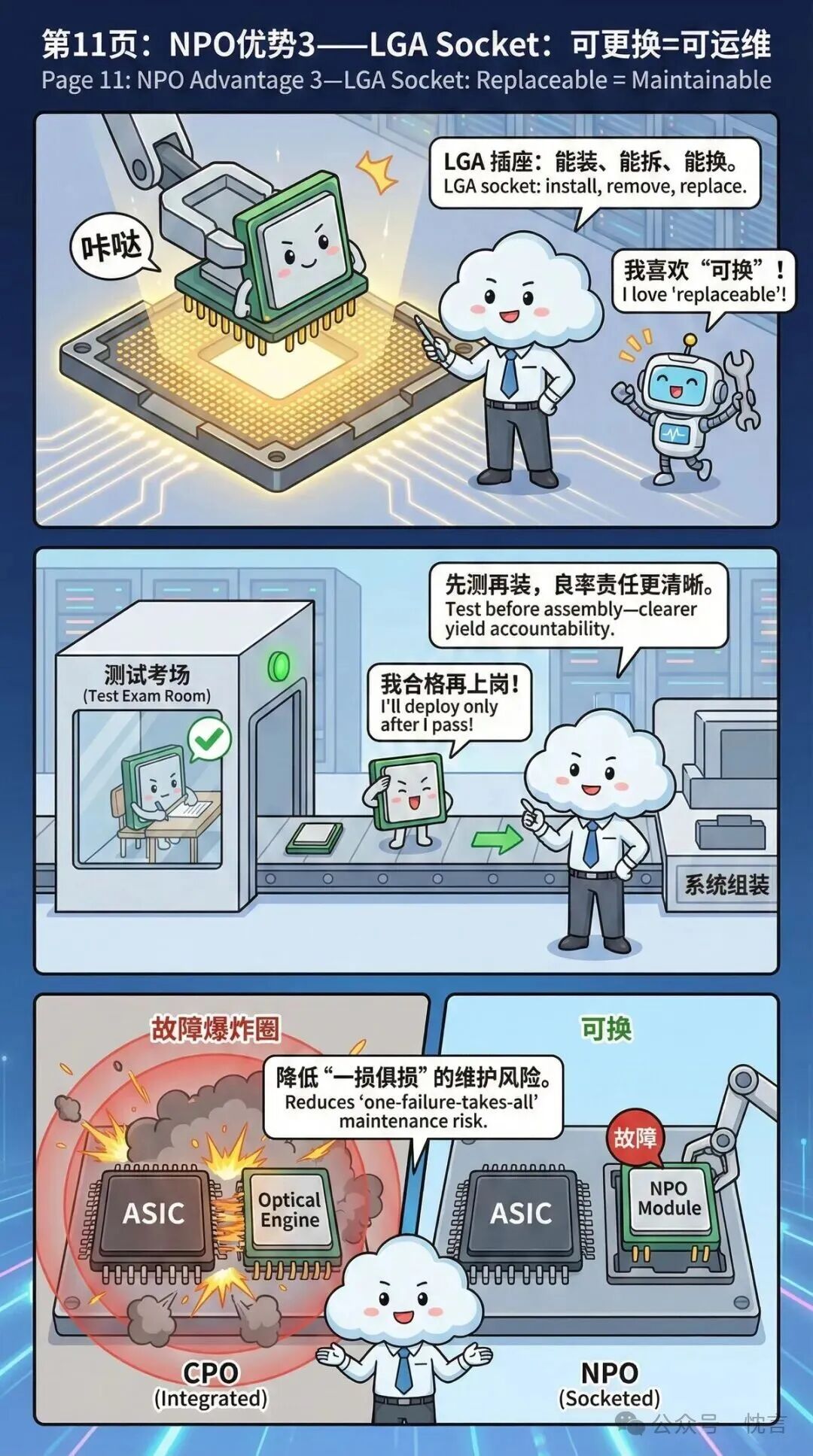

4. LGA插座化：可更换=可运维

该模块采用LGA（栅格阵列）插座形式，可以像CPU一样被安装、拆卸和更换。这带来了运维革命：

• 先测试，后组装：模块可以在系统集成前进行单独测试、老化，确保良率，责任清晰。
• 降低维护风险：模块故障时，可以单独更换，避免了CPO方案中“一损俱损”（牵连ASIC）的高风险，大幅降低了维护成本和复杂性。
• 支持开放生态：标准化的接口和封装形式，有利于吸引更多厂商参与，形成开放的供应链生态，而不是封闭的“黑盒”系统。

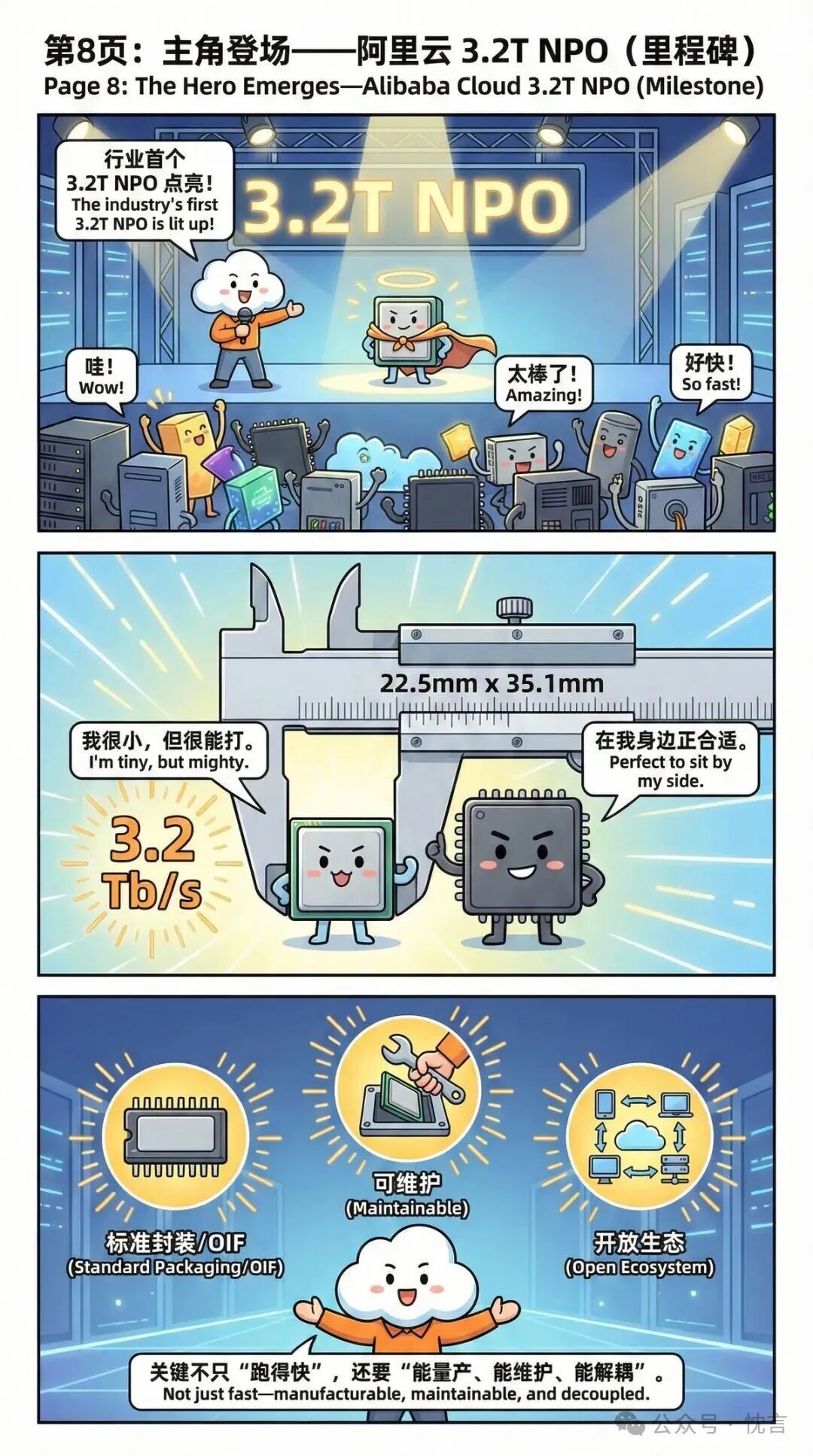

五、里程碑：阿里云行业首个 3.2T NPO 光模块

阿里云此次发布的3.2T NPO光模块，尺寸仅为22.5mm x 35.1mm，在极小尺寸内实现了单通道224Gbps、总带宽3.2Tbps的超高密度互连能力。其关键意义在于，它不仅是性能的突破，更是工程化与可落地性的典范，体现了 “能量产、能维护、能解耦” 的核心价值。

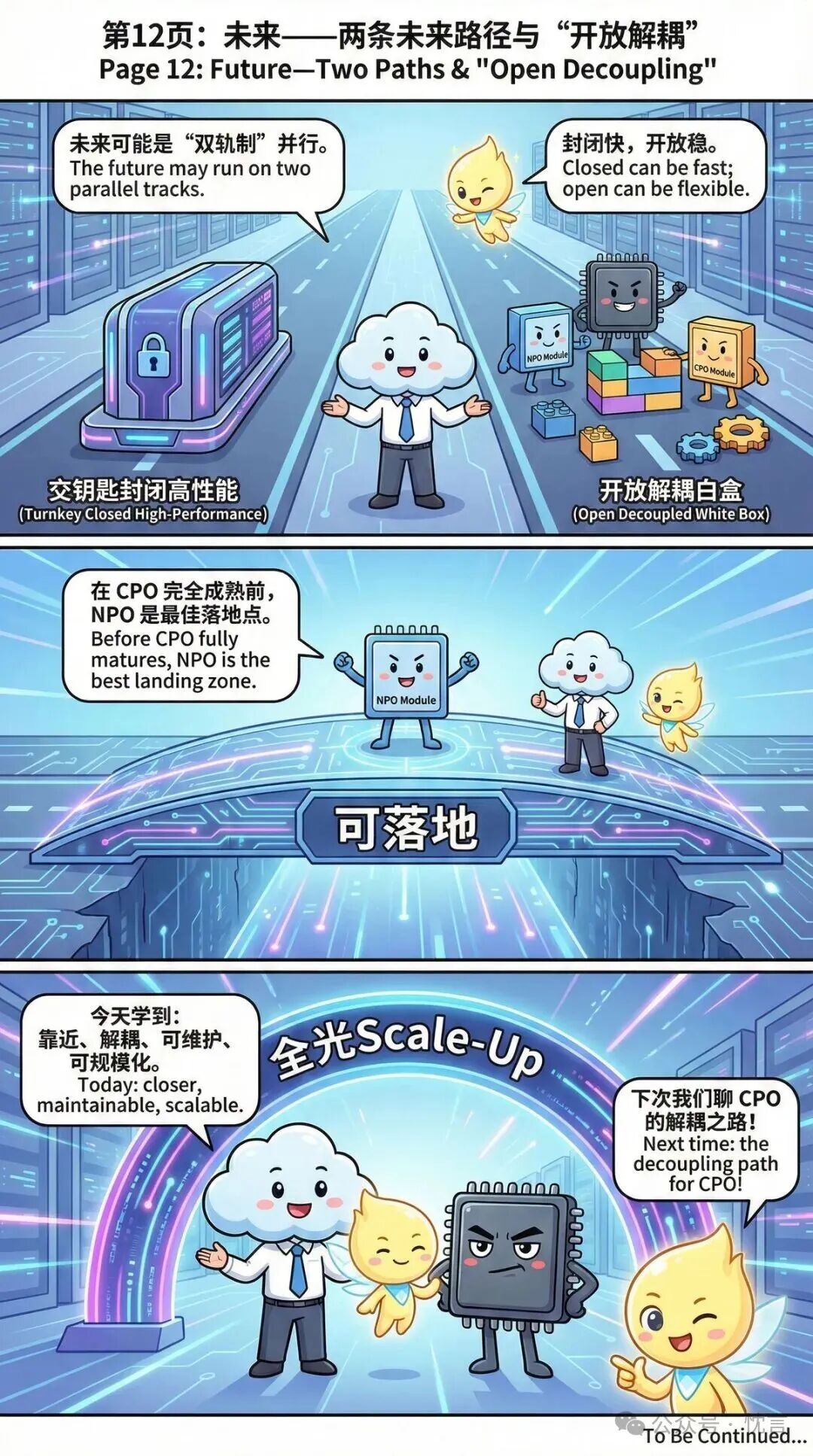

六、未来展望：开放解耦与双轨制发展

展望未来，数据中心网络架构可能呈现“双轨制”并行：

• 交钥匙封闭高性能路径：追求极致的性能和集成度，以CPO为代表，可能由少数巨头主导。
• 开放解耦白盒路径：强调模块化、可维护性和生态开放，以NPO为代表，能吸引更广泛的产业伙伴。

在CPO技术完全成熟并解决可维护性挑战之前，NPO无疑是最具实操性的规模化落地技术方向。它教会我们：解决AI算力瓶颈，不仅要“跑得快”，更要“跑得稳”、“跑得省”，并且为未来的持续演进留下空间。

全光Scale-Up的时代已经开启，靠近、解耦、可维护、可规模化是其核心关键词。下一次，我们可以继续深入探讨CPO如何走向解耦之路。

---
